GEBRUIKSAANWIJZING SW 850S NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

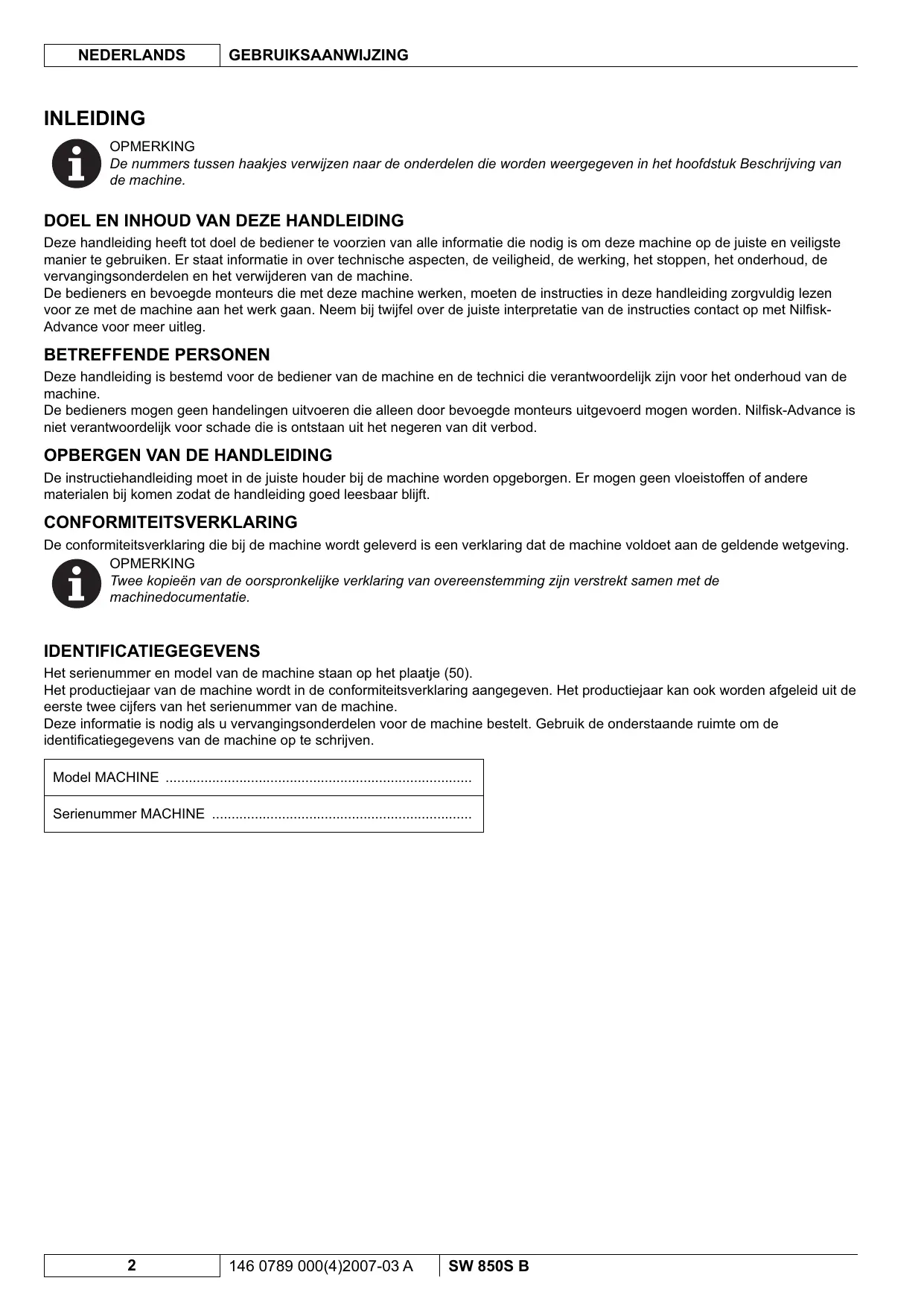

NEDERLANDS GEBRUIKSAANWIJZING INLEIDING OPMERKING De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voor ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met NilfiskAdvance voor meer uitleg.

BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk-Advance is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het plaatje (50). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven. Model MACHINE Serienummer MACHINE

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS ANDERE GEBRUIKERSHANDLEIDINGEN Bij de machine worden de volgende handleidingen geleverd: Handleiding van de elektronische acculader, indien aanwezig; deze wordt beschouwd als integraal onderdeel van deze – handleiding Catalogus met vervangingsonderdelen van de veegmachine – Andere beschikbare handleidingen: Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk-Advance) –

VERVANGINGSONDERDELEN EN ONDERHOUD Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilfisk-Advance laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk-Advance, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN Nilfisk-Advance streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door NilfiskAdvance.

BEDRIJFSCAPACITEIT Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof en kleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (3) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst: Technische documentatie: – • Gebruiksaanwijzing van de veegmachine • Handleiding van de elektronische acculader (indien aanwezig) • Catalogus met vervangingsonderdelen van de veegmachine – 1 hoofdzekering van 60 A (36) 1 zekering zijborstel van 15 A (37) –

146 0789 000(4)2007-03 A

NEDERLANDS GEBRUIKSAANWIJZING VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN GEVAAR! Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan. LET OP! Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan. WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. GEVAAR! – Zet de contactsleutel in de stand '0' en ontkoppel de accu's voordat u onderhouds- of reparatiewerkzaamheden gaat uitvoeren. – Deze machine mag alleen worden gebruikt door speciaal opgeleid en bevoegd personeel. De machine mag niet worden gebruikt door kinderen of mensen met een handicap. – Zorg dat er geen vonken, vlammen of rokende/gloeiende materialen bij de accu's in de buurt kunnen komen. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. – Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. – Telkens als er werkzaamheden worden verricht onder de geopende motorkap, moet u ervoor zorgen dat de motorkap niet per ongeluk dicht kan vallen. – Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn. – Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Houd de motorklep open als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerd ruimte en uit de buurt van open vuur. – Als de machine van loodaccu's (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu's worden verwijderd.

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS LET OP! – Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. – Voor machines met elektronische acculader (optioneel): • Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet. • Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken. • Laad de accu's van de machine niet op als de kabel of stekker van de acculader beschadigd is. Wanneer de kabel van de acculader is beschadigd, neem dan contact op met een servicecentrum van NilfiskAdvance. • Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. – Wanneer er loodaccu’s (WET) op de machine zijn gemonteerd, mag u tijdens het opladen van de accu’s niet roken. – Laat de machine nooit onbeheerd staan met de sleutel in de contactschakelaar en controleer altijd of de machine niet uit zichzelf kan bewegen. – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd. – Gebruik de machine niet in bijzonder stoffige ruimten. – Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruik geen perslucht om de machine te reinigen, met uitzondering van de filters (zie het betreffende deel). Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied – van de machine bevinden. Zet geen flessen vloeistof op de machine. – De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als – bij stilstand. Gebruik de machine niet als vervoermiddel of voor slepen/duwen. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Pas de bedrijfssnelheid aan de oppervlakken aan. – Gebruik de machine niet op hellingen of schuine oppervlakken met een grotere hellingshoek dan – gespecificeerd. Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Verwijder om geen enkele reden de beschermingen van de machine. – Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt – door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier – en/of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in – het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke – materialen (accu, kunststof, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). Bij normaal gebruik veroorzaken de trillingen van de machine geen gevaarlijke situaties. Het trillingsniveau – van de machine is minder dan 2,5 m/s2 (EN 1033-1995-08).

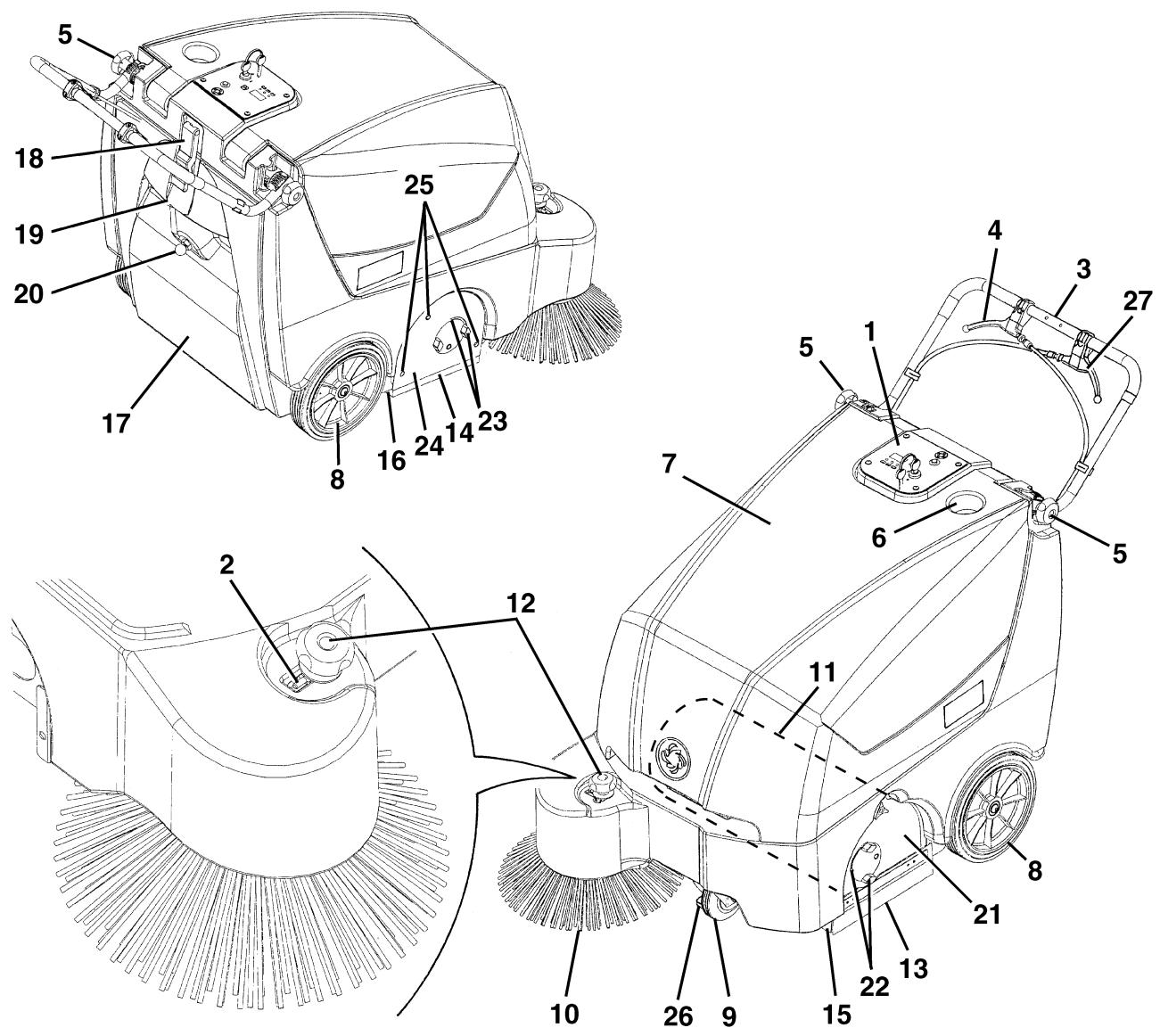

Bedieningspaneel Stop zijborstel omhoog Stuur Snelheidshendel Knoppen voor instelling van hoek stuurwiel Opbergvak Motorklep Aandrijfwielen achter op vaste as Sturend voorwiel Zijborstel Hoofdborstel Hendel voor heffing en hoogteafstelling van de zijborstel Zijflap links Zijflap rechts Voorflap Achterflap

17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27.

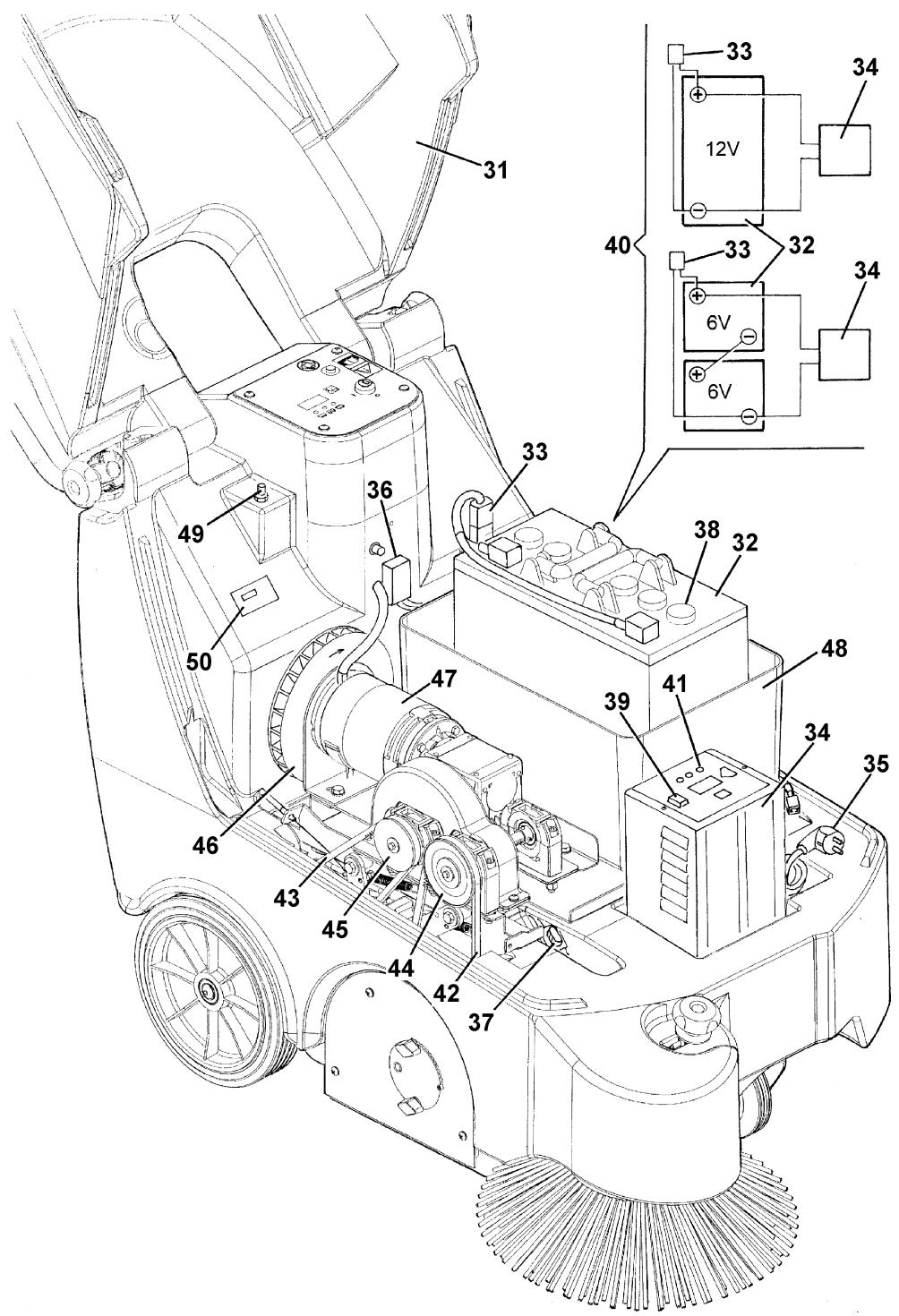

Afvalcontainer Haak afvalcontainer Handgreep afvalcontainer Handgreep handmatige filterschudder Verwijderbare klep hoofdborstel Regelaar links voor de hoogte van de hoofdborstel Regelaar rechts voor de hoogte van de hoofdborstel Rechterklep van de hoofdborstel Bevestigingsschroeven rechterklep van de hoofdborstel Rempedaal op het voorwiel (optioneel) Hendel flap omhoog voor

Motorklep (open) Accu's Accuconnector Elektronische acculader (optioneel) Elektrische kabel voor aansluiting van de elektronische acculader op het stroomnet Hoofdzekering Zekering zijborstel Accudoppen (alleen voor WET-accu's) Keuzeschakelaar voor accu met lood (WET) of gel (GEL) op de optionele elektronische acculader Aansluitschema's voor accu's Lampje voor volle accu's (groen) Riem hoofdborstel

43. 44. 45. 46. 47. 48. 49. 50.

Aandrijfriem Riemschijf van de hoofdborstel Riemschijf van de achterwielen Aanzuigventilator Hoofdmotor Accuhouder Beveiligingsschakelaar voor opening motorklep Plaatje met serienummer / technische gegevens / conformiteitsmarkering

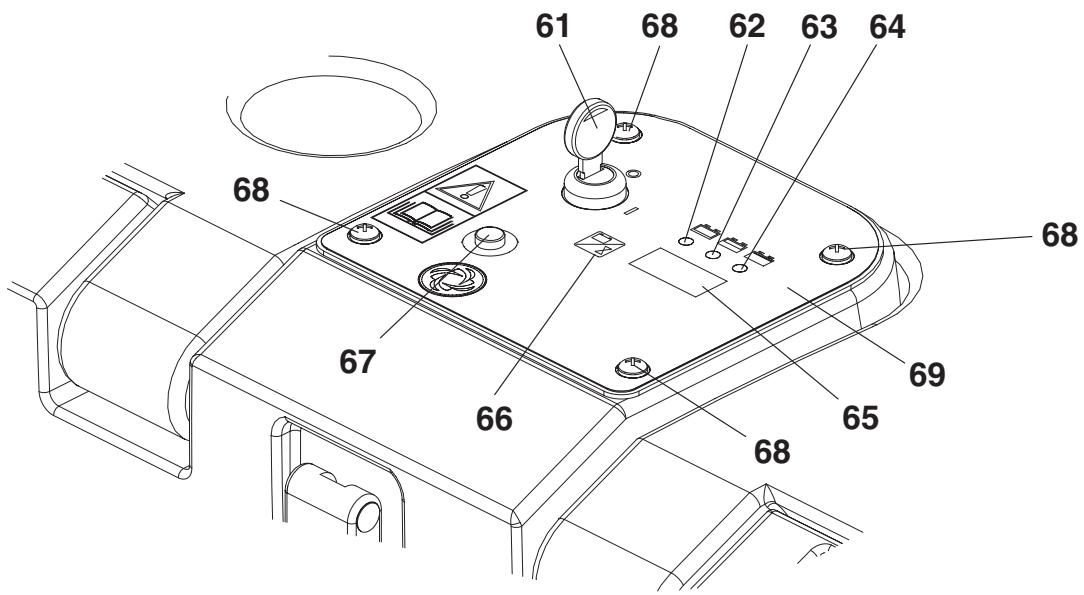

NEDERLANDS GEBRUIKSAANWIJZING BEDIENINGSPANEEL EN KNOPPEN 61. Contactsleutel: • stand '0': machine uitgeschakeld en alle functies uitgeschakeld • stand 'I': machine en functies ingeschakeld 62. Lampje voor lege accu's (rood) 63. Lampje voor halfvolle accu's (geel) 64. Lampje voor volle accu's (groen) 65. Informatiescherm (display) 66. Keuzeknop op het display: • Urenteller • Urenteller en minuten • Spanning accu’s (V) 67. Schakelaar elektrische filterschudder (optioneel) 68. Bevestigingsschroeven van het paneel 69. Paneel

ACCESSOIRES / OPTIES Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine: GEL-accu's – Elektronische acculader – Hoofd- en zijborstels met hardere of zachtere haren dan de standaardborstel – Stoffilter in antistatisch polyester en in polyester BIA C – Motor filterschudder – Voorwiel met rempedaal – Flaps van verschillende materialen – Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Breedte van de machine (zonder zijborstels)

Hoogte machine (met stuur omlaag)

Minimale/maximale hoogte stuur

Breedte van het reinigingsvlak (zonder zijborstel)

Breedte van het reinigingsvlak (met zijborstel)

Minimale hoogte van de grond (zonder flaps)

Afmetingen hoofdborstel (diameter x lengte)

Draaisnelheid hoofdborstel

Draaisnelheid van de zijborstel

Achterste aandrijfwielen (diameter x breedte)

Totaalgewicht machine (zonder accu's)

Capaciteit afvalcontainer

Motor hoofdborstel en aanzuigventilator

600 W Motor zijborstel

24 W Motor filterschudder (optioneel)

Bij normale werkomstandigheden op een vlakke ondergrond van asfalt.

Maximale snelheid (vooruit)

Met lood, met elektrolyt (WET)

Met gel, onderhoudsvrij (GEL)

Maximale afmetingen accuruimte (lengte x breedte x hoogte)

Aanzuiging en stoffiltering

Stoffilter van karton van 5-10 —m

Drukverlaging hoofdborstelruimte

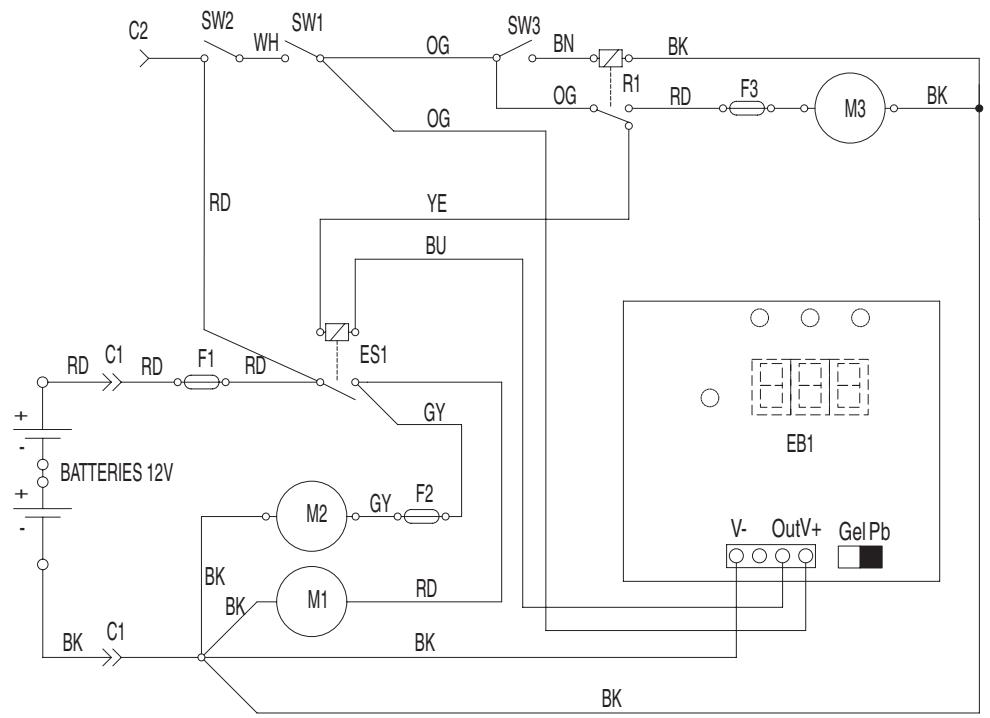

Acculader Accuconnector Stekker acculader Elektronische installatie Schakelaar Hoofdzekering (60 A) Zekering zijborstel (15 A) Zekering filterschudder (15 A) Motor hoofdborstel Motor zijborstel Motor filterschudder Relais filterschudder Contactschakelaar Beveiligingsschakelaar voor opening motorklep Schakelaar filterschudder

BK BU BN GN GY OG PK RD VT WH YE Zwart Blauw Bruin Groen Grijs Oranje Roze Rood Paars Wit Geel

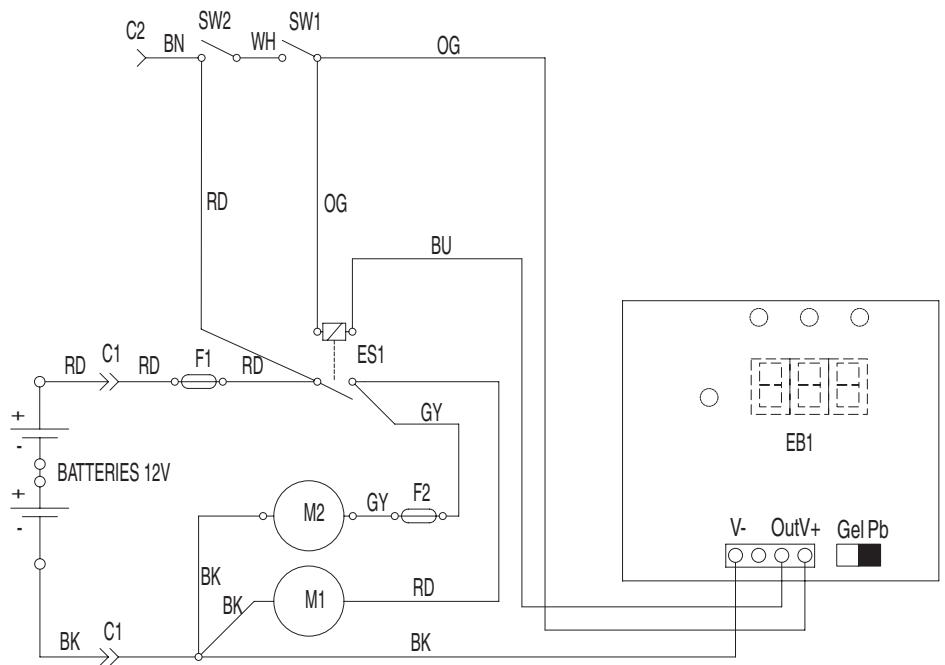

ELEKTRISCHE INSTALLATIE, STANDAARD C2

GEBRUIK LET OP! Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: – GEVAAR – LET OP – WAARSCHUWING – ADVIES Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE Voor de machine is nodig één accu van 12 V of twee accu’s van 6 V die volgens het schema zijn aangesloten (40). OPMERKING Wanneer er een elektronische acculader (34) op de machine is gemonteerd, moet u deze op de accu's aansluiten zodat de machine kan worden ingeschakeld. De machine kan op een van de volgende manieren worden geleverd: a) Met accu’s (WET of GEL) op de machine gemonteerd, klaar voor gebruik b) De accu’s (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt c) De accu’s worden niet meegeleverd

146 0789 000(4)2007-03 A

NEDERLANDS GEBRUIKSAANWIJZING Ga op basis van de configuratie als volgt te werk. a) 1. 2. 3. 1.

Met accu’s (WET of GEL) op de machine gemonteerd, klaar voor gebruik Open de motorklep (7) en controleer of de accu's met de stekker (33) op de machine zijn aangesloten. Sluit de motorklep (7). Steek de contactsleutel (61) in het bedieningspaneel en zet de sleutel op 'I' zonder aan de hendel (4) te trekken. Als het groene lampje (64) gaat branden, zijn de accu’s klaar voor gebruik. Als dat niet het geval is, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De accu’s (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt Open de motorklep (7). Verwijder de doppen (38) van de accu's (32). LET OP! Loodzwavelzuur is zeer corrosief; wees dus bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu’s moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen.

Vul de cellen van de accu's met loodzwavelzuur voor accu’s (densiteit van 1,27 op 1,29 kg bij 25°C) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's. Laat de accu’s even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding van de accu’s. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

De accu’s worden niet meegeleverd Schaf geschikte accu’s aan [zie het hoofdstuk Technische eigenschappen en het schema (40)]. Raadpleeg voor de keuze en montage een gekwalificeerde leverancier. Monteer de accu's zonder de accustekker (33) aan te sluiten. Stel de machine en acculader (waar van toepassing) in op basis van de gemonteerde accu's. Ga daarbij te werk zoals in het volgende deel.

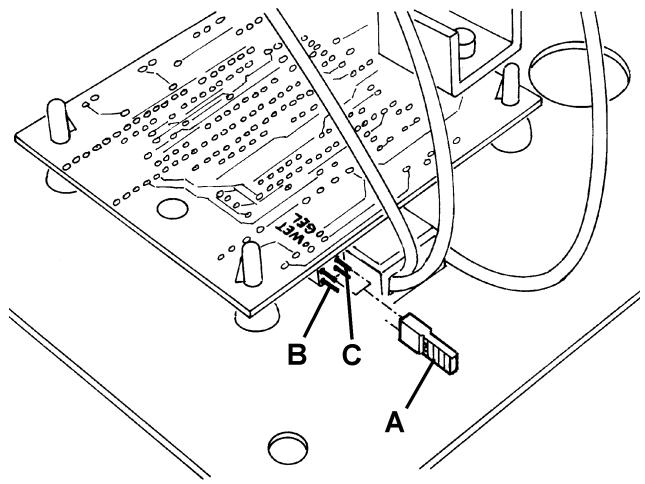

INSTELLING VAN HET TYPE GEMONTEERDE ACCU (WET OF GEL) OPMERKING Wanneer er een elektronische acculader (34) op de machine is gemonteerd, moet u deze op de accu's aansluiten zodat de machine kan worden ingeschakeld. Op basis van het gemonteerde type accu (WET of GEL) kunt u de elektronische installatie van de machine en de acculader (indien van toepassing) als volgt instellen:

Afstelling van de machine 1. 2. 3.

Zet de contactsleutel (61) in ‘0’. Open de motorklep (7). De fabrieksinstelling van de machine is voor een accu met lood (WET). Als deze instelling overeenkomt met het type gekochte accu, kunt u naar het volgende deel gaan. Als dit niet het geval is, voert u de volgende handelingen uit: Controleer of de accustekker (33) is ontkoppeld. Sluit de motorklep (7). Verwijder de schroeven (68) en verwijder daarna voorzichtig het paneel (69). Zet de verbinding (A, Afb. 1) op de connectoren WET (B) voor loodaccu’s of op de connectoren GEL (C) voor gelaccu's. Plaats het paneel (69) terug en draai de schroeven (68) weer vast. Sluit de stekker van de accu's (33) aan. S311456

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS De acculader instellen 1. 2.

Zet de contactsleutel (61) op '0', open daarna de motorklep (7) en zet de schakelaar (39) op WET voor accu's met lood of GEL voor accu's met gel. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE WAARSCHUWING! Controleer of de afvalcontainer (17) goed is gesloten voordat u de machine start.

DE MACHINE STARTEN EN STOPPEN Starten van de machine 1. 2.

Stel het stuur (3) af met de knoppen (5) totdat u comfortabel zit. Zet de zijborstel (10) omlaag, haal de bevestiging (2) los en zet de knop (12) omlaag (zonder te draaien). OPMERKING De zijborstel (10) kan ook wanneer hij in werking is omhoog en omlaag worden gebracht.

Steek de contactsleutel (61) in het bedieningspaneel en zet de sleutel op 'I' zonder aan de hendel (4) te trekken. Controleer of het groene lampje (64) brandt. Wanneer het gele lampje (62) of het rode lampje (63) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud). Trek voorzichtig aan de snelheidshendel (4) tot de machine zich in beweging zet. De bewegingssnelheid is proportioneel met de druk die op de snelheidshendel (4) wordt uitgeoefend.

De machine stoppen Wanneer u de machine wilt stoppen, laat u de snelheidshendel (4) helemaal los. De borstels stoppen met draaien wanneer u de contactsleutel (61) op '0' zet. U zet de zijborstel (10) omhoog door de knop (12) omhoog te zetten (zonder te draaien) en daarna de bevestiging (2) vast te koppelen.

MACHINE IN BEDRIJF 1. 2. 3.

Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de vloer achterblijven. Wanneer er lichte, grote stukken worden verzameld, moet u de voorflap door middel van de hendel (27) omhoog trekken. Let op: als de voorflap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner. Voor een goed veegresultaat moet het stoffilter altijd zo schoon mogelijk zijn. Wanneer u het filter tijdens de werkzaamheden wilt reinigen, schakelt u de filterschudder in. Ga als volgt te werk op basis van het type gemonteerde filterschudder: • Handmatige filterschudder: Zet de contactsleutel in stand ‘0’. Trek de handgreep (20) naar buiten tot hij niet verder gaat en laat los. De interne contraveer raakt het frame van het stoffilter, waardoor het schudt. Herhaal de bovenstaande handeling enkele malen. Wanneer u de werkzaamheden wilt hervatten, zet u de contactsleutel weer op 'I'. • Elektrische filterschudder (optioneel): druk enkele seconden op de knop voor de filterschudder (67). Tijdens deze handeling stoppen de hoofdmotor en alle functies automatisch. OPMERKING Herhaal het schudden van het filter ongeveer elke 10 minuten tijdens de werkzaamheden. Pas het interval aan op basis van de hoeveelheid stof in het te reinigen gebied. OPMERKING Als het stoffilter verstopt en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

WAARSCHUWING! Gebruik de machine niet op een natte ondergrond om schade aan het stoffilter te voorkomen. 4.

Als de werkzaamheden zijn voltooid en de afvalcontainer (17) vol is, moet deze worden geleegd.

NEDERLANDS GEBRUIKSAANWIJZING DE AFVALCONTAINER LEGEN 1. 2. 3. 4. 5. 6.

Schakel de machine uit door de snelheidshendel (4) los te laten. Zet de contactsleutel (61) in ‘0’. Haal de haak (18) van de afvalcontainer los door aan het kortste uiteinde te trekken. Trek de afvalcontainer (17) met de handgreep (19) naar buiten en leeg deze in de hiervoor bestemde container. Steek de afvalcontainer (17) weer naar binnen en bevestig de haak (18). De machine is weer klaar voor gebruik.

NA GEBRUIK VAN DE MACHINE Na de werkzaamheden en voordat u de machine achterlaat moeten de volgende handelingen worden uitgevoerd. 1. Reinig het stoffilter met de handmatige filterschudder (20) of met de elektrische filterschudder (67), waar van toepassing. 2. Leeg de afvalcontainer (17) (zie de procedure in het vorige deel). 3. Zet de zijborstel omhoog met de knop (12). 4. Verwijder de contactsleutel (61). 5. Controleer of de machine niet uit zichzelf kan bewegen. 6. Schakel waar aanwezig het optionele rempedaal (26) in.

MAXIMALE VOORWAARTSE BEWEGING De machine kan worden geduwd met de contactsleutel (61) in stand '0' of 'I'.

LANGE PERIODE VAN STILSTAND Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren: 1. Controleer of de opbergruimte van de machine schoon en droog is. 2. Ontkoppel de connector van de accu’s (33). 3. Zet de machine iets omhoog zodat de flaps, de hoofdborstel en de wielen de grond niet raken. 4. Als de machine is uitgerust met een elektronische acculader (34), moet u de plusklem van de accu (+) meteen van de pluspool (+) van de accu's (32) halen.

EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen.

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het schema voor normaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt. LET OP! De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanneer hierom wordt gevraagd, met ontkoppelde accu's. Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

ONDERHOUDSSCHEMA Procedure

Controle van het peil van de vloeistof in de accu's

Controle en afstelling van de hoogte van de zij- en hoofdborstels Reiniging en controle van de integriteit van het stoffilter

Controle en afstelling van de hoogte van de flaps Controle van de werking van de veiligheidsschakelaar voor opening van de motorkap Controle van de werking van de filterschudder

Afstelling van de koppeling van de aandrijfriem

Visuele controle van de aandrijfriemen: aandrijfsysteem, hoofdborstel

Controle van de bevestiging van de moeren en schroeven

Vervanging van de aandrijfriemen: aandrijfsysteem, hoofdborstel

Controle/vervanging van de koolborstels van de hoofdmotor

(*) Zie voor de betreffende procedure de werkplaatshandleiding. (1) Of voor het starten.

146 0789 000(4)2007-03 A

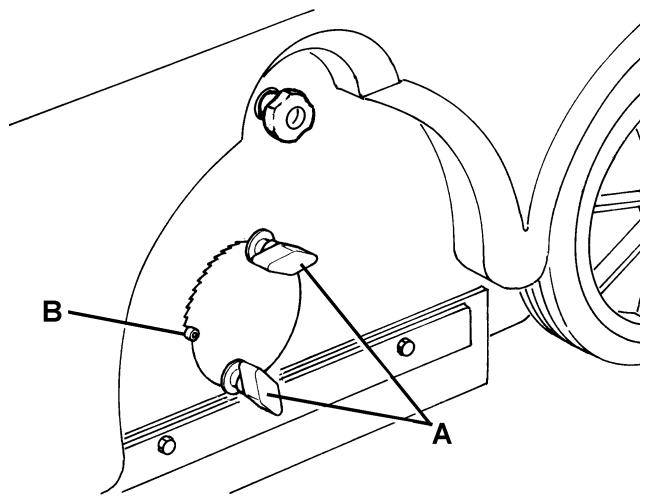

NEDERLANDS GEBRUIKSAANWIJZING DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN OPMERKING Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels. 1.

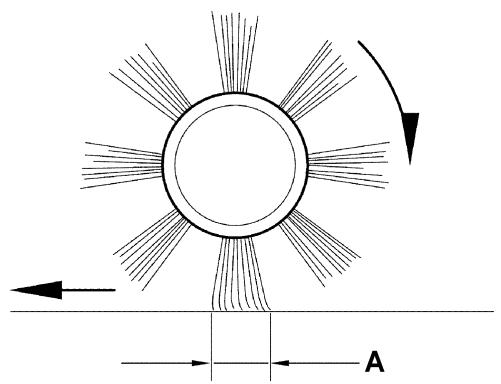

Controleer of de hoofdborstel de juiste hoogte van de vloer heeft. Ga hierbij als volgt te werk: • Zet de machine op een vlakke ondergrond. Zet de machine stil en laat de hoofdborstel enkele seconden draaien. • Zet de hoofdborstel stil, verplaats de machine en schakel de machine uit. • Controleer of de indruk (A, Afb. 2) van de hoofdborstel over de hele lengte 2-4 cm breed is. • Als de indruk (A, Afb. 4) hiervan afwijkt, kunt u de hoogte van de borstel afstellen. Ga te werk als in punt 2. Controleer of de machine niet uit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’. Haal de knoppen (A, Afb. 3) aan beide kanten van de machine los. Stel met de knoppen (A, Afb. 3) aan beide kanten van de machine, zo veel als nodig is, de indicator voor afstelling van de hoogte van de hoofdborstel (B) bij en draai de knoppen (A) opnieuw aan. OPMERKING De indicator (B, Afb. 3) moet aan beide kanten van de machine in dezelfde stand staan; de maximaal toegestane afwijking is twee markeringen voor de indruk (A, Afb. 2) van de 2 tot 4 cm die in punt 1 werd genoemd.

Voer punt 1 opnieuw uit om te controleren of de hoofdborstel nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan worden afgesteld, moet de borstel worden vervangen (zie hiervoor het volgende deel). WAARSCHUWING! Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende en elektrische delen oververhit raken. Hierdoor kan de levensduur van de machine aanzienlijk afnemen. Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet.

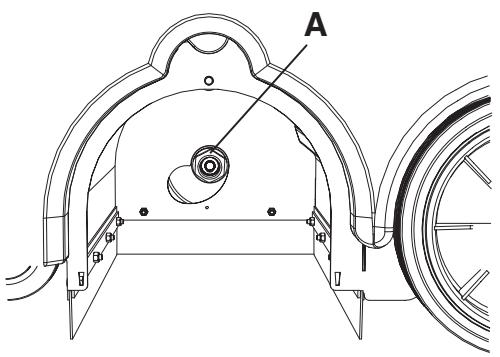

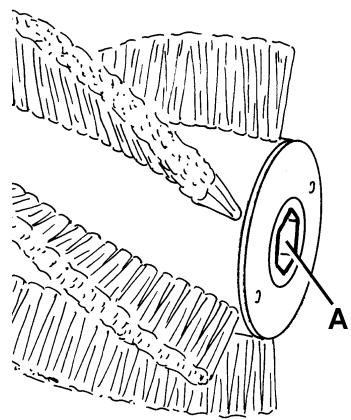

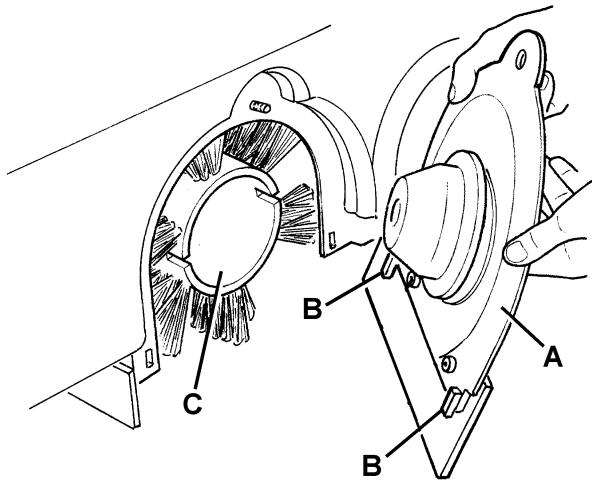

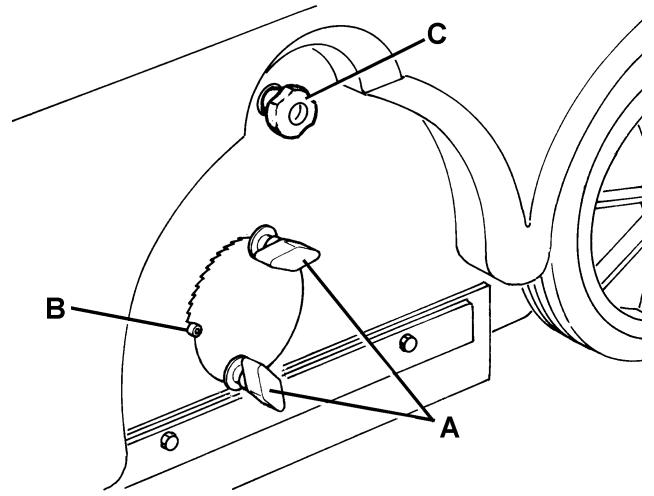

SW 850S B GEBRUIKSAANWIJZING NEDERLANDS DE HOOFDBORSTELVERVANGEN WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14.

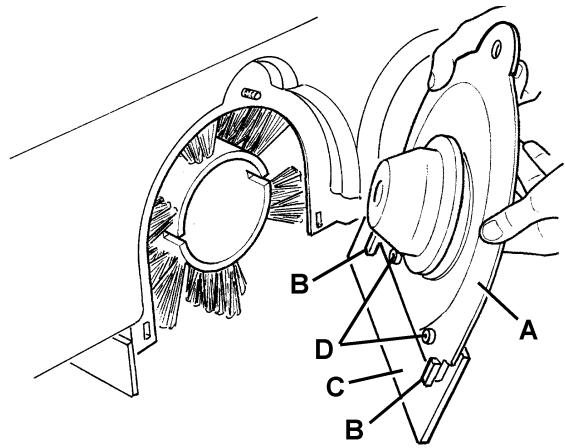

Zet de machine op een vlakke ondergrond en schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’. Haal de knoppen (A, Afb. 4) aan beide kanten van de machine los. Verplaats de indicatoren voor afstelling van de hoogte van de hoofdborstel (B, Afb. 4) tot de borstel op de maximale afstand van de grond staat. Draai de knoppen (A, Afb. 4) vast. Open de motorklep (7). Draai de knop (C, Afb. 4) aan de linkerkant van de machine los. Verwijder de afdekking (A, Afb. 5) van de hoofdborstel door deze omlaag te drukken zodat de bevestigingen (B) loskomen. Verwijder de hoofdborstel (C, Afb. 5). Controleer of de naaf (A, Afb. 6) geen vuil of voorwerpen (draden, etc.) bevat die per ongeluk zijn meegedraaid. Monteer de nieuwe hoofdborstel en zorg dat de haren (A, Afb. 7) in dezelfde richting als in de afbeelding staan. Monteer de nieuwe hoofdborstel in de machine en controleer of de connector (A, Afb. 8) in de betreffende naaf (A, Afb. 6) valt. Monteer de afdekking (A, Afb. 5) van de hoofdborstel door de bevestigingen (B) vast te maken. Draai de knop (C, Afb. 4) vast. Stel de hoogte van de hoofdborstel af; de procedure hiervoor wordt in het vorige deel beschreven.

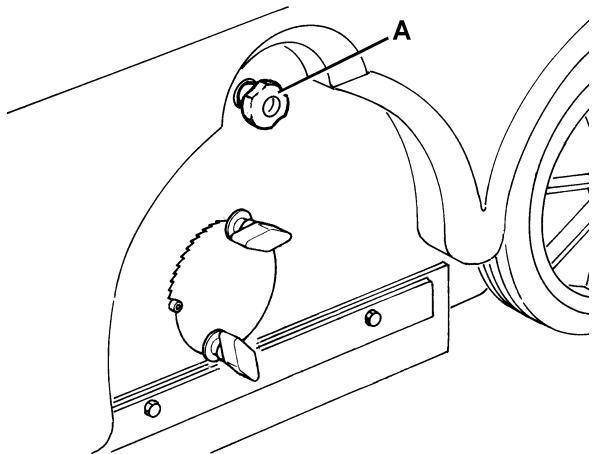

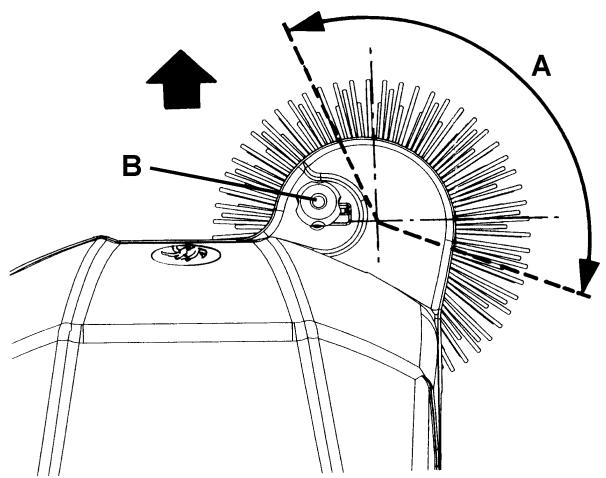

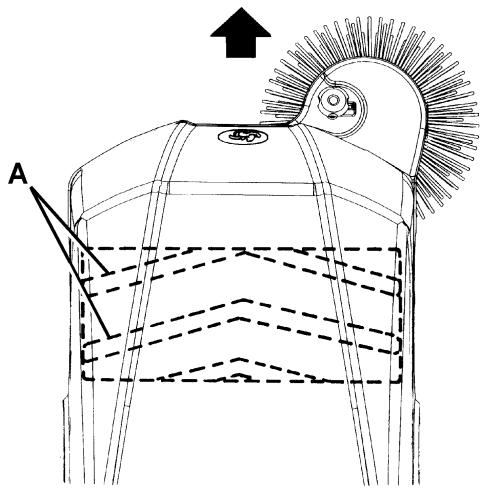

NEDERLANDS GEBRUIKSAANWIJZING DE HOOGTE VAN DE ZIJBORSTEL CONTROLEREN EN AFSTELLEN OPMERKING Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels. 1.

Controleer of de zijborstel op de juiste hoogte van de vloer staat. Ga hierbij als volgt te werk: • Zet de machine op een vlakke ondergrond en laat de zijborstel zakken. • Zet de machine stil en laat de zijborstel enkele seconden draaien. • Zet de zijborstel stil, verplaats de machine en schakel de machine uit. • Controleer of de indruk van de zijborstel, zowel in de breedte als in de richting, is zoals afgebeeld in de afbeelding (A, Afb. 9). Als de indruk hiervan afwijkt, kunt u de hoogte van de borstel afstellen. Ga te werk als in volgende punten. Draai de knop (B, Afb. 9) naar rechts of links om de hoogte van de zijborstel van de grond af te stellen. Voer punt 1 opnieuw uit om te controleren of de zijborstel nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan worden afgesteld, moet de borstel worden vervangen (zie hiervoor het volgende deel).

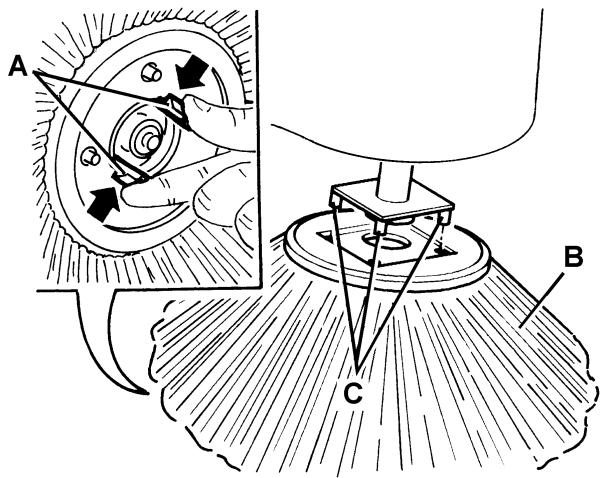

DE ZIJBORSTEL VERVANGEN WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen. 1. 2. 3.

Zet de machine op een vlakke ondergrond en schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’. Steek uw hand in de zijborstel en druk de lipjes (A, Afb. 10) naar binnen. Verwijder de borstel (A) door deze uit de vier pennen (C) te verwijderen. Monteer de nieuwe borstel in de machine en zorg dat deze in de pennen (C, Afb. 10) en de lipjes (A) vastgrijpt. Stel de hoogte van de zijborstel af; de procedure hiervoor wordt in het vorige deel beschreven.

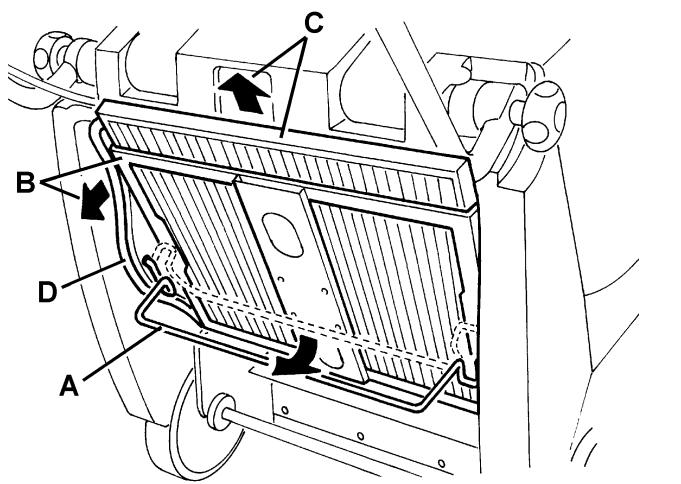

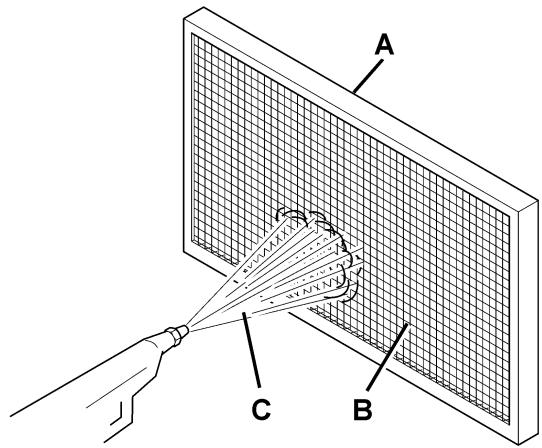

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS REINIGING EN CONTOLE OP INTEGRITEIT VAN HET STOFFILTER OPMERKING Naast het kartonnen standaardfilter zijn er ook optioneel polyester filters verkrijgbaar. Deze procedure is van toepassing op alle typen. Zet de machine op een vlakke ondergrond. Controleer of de machine niet uit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in. 2. Zet de contactsleutel (61) in ‘0’. 3. Haal de haak van de afvalcontainer (18) los. 4. Verwijder de afvalcontainer (17) met de handgreep (19). 5. Draai de handgreep (A, Afb. 11) omhoog (ongeveer 90°) en laat het frame van het filter (B) naar buiten draaien . 6. Verwijder het stoffilter (C, Afb. 11). 7. Reinig het stoffilter buiten door het tegen een vlak en schoon oppervlak te slaan; sla met de zijkant (A, Afb. 12) die tegenover de zijde met het rooster (B) staat. 8. Voltooi de reiniging door haaks met perslucht (C. Afb. 12) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (B) wordt beschermd. Houd bij de verschillende typen filters de volgende aanwijzingen aan: • Kartonnen filter (standaard): gebruik geen water of schoonmaakmiddelen om het te reinigen omdat het dan onherstelbaar beschadigd kan raken. • Polyester filter (optioneel): om het filter grondig te reinigen kunt u het filter met water en eventueel een niet schuimende schoonmaakmiddel reinigen. Hoewel het filter hierdoor schoner wordt, wordt de levensduur van het filter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het filter verminderen. 9. Controleer of de filtereenheid geen scheuren vertoont. 10. Reinig waar nodig langs de rubberen pakking (D, Afb. 11) in de filterruimte; controleer tegelijkertijd of deze intact is. Ga over tot vervanging als dat niet het geval is. 11. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let daarbij op het volgende: • Plaats het filter (C, Afb. 11) met het rooster (B, Afb. 12) naar het voorste deel van de machine. 1.

Zet de machine op een vlakke, geschikte ondergrond die als referentieoppervlak kan dienen om de hoogte van de flaps te controleren. Controleer of de machine niet uit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’.

Controle van de zijflaps 3.

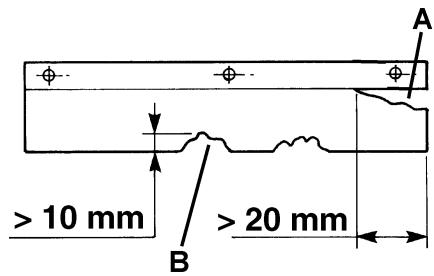

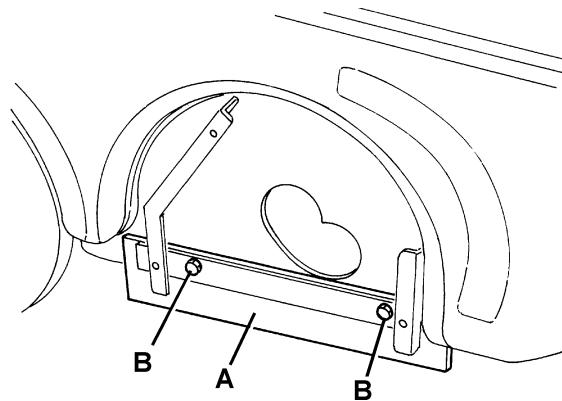

Controleer of de zijflaps (13 en 14) heel zijn. Vervang de flaps als er scheuren (A, Afb. 13) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de flaps). 4. Controleer of de zijflaps (13 en 14) 0 tot 3 mm van de grond staan (A, Afb. 14). Stel zo nodig de hoogte van de flaps bij en ga hierbij als volgt te werk. Linkerflap 5. Open de motorklep (7), haal de knop (A, Afb. 16) los en verwijder de linkerafdekking (A, Afb. 17) van de hoofdborstel door deze omlaag te drukken zodat de bevestigingen (B) loskomen. 6. Stel de hoogte van de linkerflap (C, Afb. 17) af met behulp van de openingen (D). 7. Monteer de verwijderde onderdelen door de punten 5 en 6 in de omgekeerde volgorde uit te voeren. Rechterflap 8. Verwijder de hoofdborstel zoals in het betreffende deel werd beschreven. 9. Trek de riem van de hoofdborstel (42) van de centrifugale schijf (44); het gaat gemakkelijker als u de centrifugale schijf (44) handmatig op de ventilator (46) draait. 10. Verwijder de schroeven (25) en verwijder daarna de rechterafdekking (24) samen met de riem (42). 11. Stel de hoogte van de flap (A, Afb. 18) af met behulp van de openingen (B). 12. Monteer de verwijderde onderdelen door de punten 8, 9 en 10 in de omgekeerde volgorde uit te voeren.

Afbeelding 17 S311468

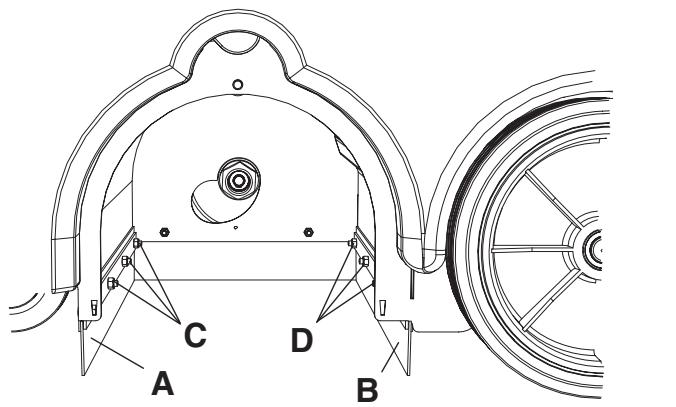

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS Controle van de voor- en achterflap 13. Verwijder de hoofdborstel zoals in het betreffende deel werd beschreven. 14. Controleer of de voorflaps (A, Afb. 19) en de achterflaps (B) intact zijn. 15. Vervang de flaps als er scheuren (A, Afb. 13) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de flaps). 16. Controleer of: • De voorflap (A, Afb. 15) licht contact met de vloer maakt en of hij niet los van de vloer komt (zie afbeelding). • De achterflap (A, Afb. 14) 0 tot 3 mm van de grond staat (zie afbeelding). 17. Stel eventueel de hoogte van de flaps af met behulp van de openingen op de schroeven (C en D, Afb. 19). 18. Gebruik de hendel voor het omhoog brengen van de voorflap (27) en controleer of de voorflap (A, Afb. 20) ongeveer 90° omhoog draait (zie de afbeelding); laat de hendel (27) los en controleer of de flap in de beginpositie gaat en niet blijft hangen. Zie indien nodig de werkplaatshandleiding voor de afstelling of vervanging van de bedieningskabel voor de voorflap. 19. Monteer de onderdelen weer in de omgekeerde volgorde van demontage.

ACCU’S OPLADEN WAARSCHUWING! Laad de accu's op als het gele lampje (63) of het rode lampje (64) gaat branden of na voltooiing van de werkzaamheden. Houd de accu’s altijd opgeladen, omdat de levensduur van de accu’s dan langer is. LET OP! Als de accu’s leeg zijn, zorg dan dat ze dat niet te lang blijven, omdat de levensduur van de accu anders minder wordt. LET OP! Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu’s mag er niet gerookt worden. Houd de motorkap geopend als de accu’s worden opgeladen. LET OP! Let tijdens het opladen van de WET-accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. 1. 2. 3. 4.

Zet de machine op een vlakke ondergrond. Controleer of de machine niet uit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’. Open de motorklep (7). (Alleen voor WET-accu's) controleer het peil van de elektrolyt in de accu's (32). Vul eventueel bij via de doppen (38). Laat alle doppen (8) open als u de accu’s daarna oplaadt. Reinig indien nodig de bovenkant van de accu’s. Laad de accu's op één van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (34) op de machine.

146 0789 000(4)2007-03 A

NEDERLANDS GEBRUIKSAANWIJZING Accu’s met externe acculader opladen 1.

Controleer of de acculader geschikt is aan de hand van de instructies op het apparaat. De nominale spanning van de acculader is 12 V. WAARSCHUWING! Gebruik een acculader die geschikt is voor het type accu dat is gemonteerd.

Ontkoppel de stekker (33) van de accu’s en sluit die op de externe acculader aan. Sluit de externe acculader aan op het stroomnet. Koppel na het opladen de externe acculader los van het stroomnet en van de stekker (33). (Alleen voor WET-accu's) controleer het peil van de elektrolyt in de accu's (32). Vul eventueel bij via de doppen (38). Sluit de stekker (33) van de accu's weer aan op de aansluiting op de machine. Sluit de motorklep (31). De machine is klaar voor gebruik.

Accu’s met elektronische acculader opladen (optioneel) 1.

(Alleen voor WET-accu's) controleer het peil van de elektrolyt in de accu's (32). Vul eventueel bij via de doppen (38). Reinig (wanneer nodig) na het bijvullen van het peil de bovenkant van de accu's. Laat alle doppen (38) open als u de accu’s daarna oplaadt. Sluit de kabel van de elektronische acculader (35) aan op het stroomnet. LET OP! De spanning en frequentie van het stroomnet moeten gelijk zijn aan de waarden voor de elektronische acculader (zie de handleiding van de elektronische acculader). OPMERKING Als de elektronische acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Als het groene lampje (62) brandt, zijn de accu’s opgeladen. Zie voor meer informatie over de werking van de acculader (34) de betreffende handleiding. Ontkoppel de stekker (35) van de elektronische acculader van het stroomnet en plaats deze terug op de machine. (Alleen voor WET-accu’s) sluit alle doppen (38). Sluit de motorklep (31). De machine is klaar voor gebruik.

CONTROLE VAN DE WERKING VAN DE BEVEILIGINGSSCHAKELAAR VOOR OPENING VAN DE MOTORKAP 1. 2. 3. 4. 5. 6. 7. 8.

Open met een uitgeschakelde motor de motorklep (7). Probeer de motor te starten door de contactsleutel (61) op 'I' te zetten en controleer of de machine kan worden gestart. Zet de contactsleutel (61) in ‘0’. Sluit de motorklep (7). Start de machine door de contactsleutel (61) op 'I' te zetten. Open de motorklep (7) en controleer of de machine onmiddellijk wordt uitgeschakeld. Zet de contactsleutel (61) in ‘0’. Sluit de motorklep (7). Als de machine blijft werken wanneer de motorklep (7) open staat, neem dan onmiddellijk contact op met een bevoegd servicecentrum of uw leverancier.

CONTROLE / VERVANGING VAN DE ZEKERINGEN 1. 2. 3. 4. 5.

Zet de machine op een vlakke ondergrond. Controleer of de machine niet uit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in. Zet de contactsleutel (61) in ‘0’. Open de motorklep (7). Ontkoppel de connector van de accu’s (33). Verwijder de bescherming en controleer/vervang de betreffende zekering: F1 Hoofdzekering van 60 A (36) F2 Zekering zijborstel van 15 A (37) Voer de punten 3 en 4 in de omgekeerde volgorde uit.

146 0789 000(4)2007-03 A SW 850S B GEBRUIKSAANWIJZING NEDERLANDS STORINGEN LOKALISEREN Probleem

Waarschijnlijke oorzaak

De stekker van de accu's is ontkoppeld.

Sluit de stekker van de accu's weer aan.

De motorklep is niet goed gesloten.

De hoofdzekering is gesprongen.

Vervang de hoofdzekering (36).

De elektronische acculader is op het stroomnet aangesloten.

Koppel de elektronische acculader los van het stroomnet.

De zijborstel draait niet.

De zekering van de zijborstel is gesprongen.

Vervang de zekering van de zijborstel (37).

De elektrische filterschudder (optioneel) werkt niet.

De zekering van de elektrische filterschudder is gesprongen.

Ga naar een servicecentrum van NilfiskAdvance.

De machine werkt alleen in stilstand, maar gaat uit als hij moet bewegen en het rode lampje knippert.

De accu's zijn leeg.

Laad de accu’s op. Wanneer het probleem zo niet wordt opgelost, vervangt u de accu's.

De accu's zijn aan het eind van de levensduur.

De accu's hebben weinig capaciteit.

Monteer accu's met een grotere capaciteit (Zie het onderdeel Technische eigenschappen).

Wanneer de contactsleutel in 'I' wordt gezet, worden de functies van de machine niet uitgeschakeld.

De accu’s gaan snel leeg.

Neem voor meer informatie contact op met de servicecentra van Nilfisk-Advance. Zij beschikken over de werkplaatshandleiding.

146 0789 000(4)2007-03 A

NEDERLANDS GEBRUIKSAANWIJZING VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Accu's – Polyester stoffilter – Hoofdborstel en zijborstel – Kunststof leidingen en onderdelen – Elektrische en elektronische onderdelen (*) (*)

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-Advance-kantoor.
