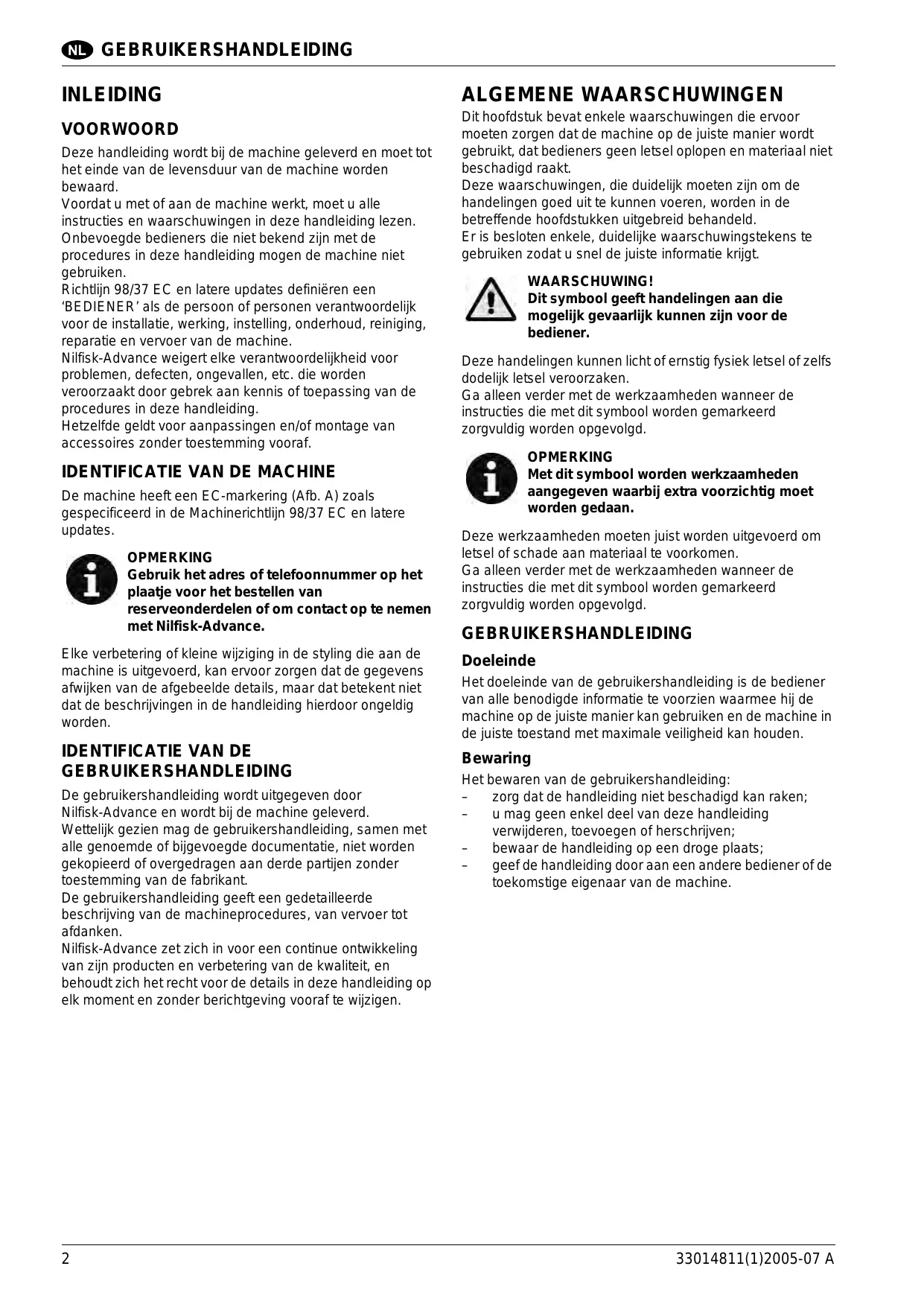

GEBRUIKSAANWIJZING SR 1450 B_D NILFISK

NL Ondergetekende verzekert dat de bovengenoemde modellen geproduecerd zich in overeenstemming met de volgende richtlijnen en standardaards.

Deze handleiding worden bij de machine geleverd en moet tot het einde van de levensduur van de machine worden bewaard.

Voordat u met of aan de machine werk, moet u alle instructies en waarschuwingen in deze handleiding lezen. Onbevoegde bedieren deriet nichtbekend+zijn met de procedures in deze handleiding mogen de machine Niet gebruiken.

Richtlijn 98/37 EC en latere updates definierten een 'BEDIENER' als de personen verantwoordelijk voor de installmentie, werkig, instelling, onderhoud, reiniging, reparatie en vervoer van de machine.

Nilfisk-Advance weigert elke verantwoordelijkheid voor problemen, defecten, ongevallen, etc. die worden peroorzaakt door gebrek aan kennis of toepassing van de procedures in deze handleiding.

Hetzelfde geldt voor aanpassingen en/of montage van accessoires zonder toestemming vooraf.

IDENTIFICATIE VAN DE MACHINE

De machine heeft een EC-markering (Afb. A) Zoals gespecifieerd in de Machinerichtlijn 98/37 EC en latere updates.

OPMERKING

Gebruik het adres of telefoonnummer op hetplaatje voor het bestellen vanreserveonderdelen of om contact op te nemen met Nilfisk-Advance.

Elke verbetering ofkleine wijziging in de styling die aan de machine is uitgevoerd, kan ervoor zorgen dat de gegevens afwijken van de afgebeelde details, maar dat betekent nicht dat de beschrijvingen in de handleiding hierdoor ongeldig worden.

IDENTIFICATIE VAN DE GEBRUIKERSHANDLEIDING

De gebruikershandleiding worden uitgegeven door Nilfisk-Advance en worden bij de machine geleverd.

Wettelijk gezien mag de gebruikershandleiding, samen met alle genoemde of bijgevoegde documentatie, Niet worden gekopieerd of overgedragen aan derde partijen zonder toestemming van de fabrikant.

De gebruikershandleiding geeft een gedetailleerde beschrijving van de machineprocedures, van vervoer tot afdanken.

Nilfisk-Advance zet zich in voor een continue ontwikkeling van+zijn producten en verbetering van de kwaliteit, en behoudt zich hetrecht voor de details in deze handleiding op elk moment en zonder berichtgeving vooraf te wijzigen.

Dit hoofdstuk bevat enkele waarschuwingen die ervoor要去en zorgen dat de machine op de juiste manier worden gebruikt, dat bedieren给他们 geen letsel oplopen en materiaal nicht beschadigd raakt.

Deze waarschuwingen, die duidelijk要去en zijn om de handelingen goed uit te kunnen voeren, worden in de betreffende hoofdstukken uitgebrecht behandeld.

Er is besloten enkele, duidelijkke waarschuwingstekens te gebruiken zodate u snel de juiste informatie krijgt.

WAARSCHUWING!

Dit symbolism geeft handelingen aan die möglichke gevaarlijk können zijn voor de bediener.

Deze handelingen können Licht of ernstig fysiek letsel of zichs dodelijk letsel veroorzaken.

Ga alleen verder met de werkzaamheden wanner de instructies die met dit symbol worden gemarkeerd zorgvuldig worden opgevolgd.

OPMERKING

Met dit symbol worden werkzaamheden aangegeven waar bij extra voorzichtig要去 worden gedaan.

Deze werkzaamheden moeten juist worden UITgevoerd om letsel of schade aan materiaal te voorkomen.

Ga alleen verder met de werkzaamheden wanner de instructies die met dit symbol worden gemarkeerd zorgvuldig worden opgevolgd.

GEBRUIKERSHANDLEIDING

Doeleinde

Het doeleinde van de gebruikershandleiding is de bediener van alle benodigde informatatie te voorzien waarmee hij de machine op de juiste manier kan gebruiken en de machine in de juiste toestand met maximale veiligkeit kan houden.

Bewaring

Het bewaren van de gebruikershandleiding:

zorg dat de handleiding nicht beschadigd kan raken;
- u mag geen enkel deel van deze handleiding verwijderen, toevoegen of herschrijven;
bewaar de handleiding op een droge plaats;
- geef de handleiding door aan een andere bediener of de toekomstige eigenaar van de machine.

DEFINITIES

Gevarenzones

Elke zone in of bij een machine die een gevaar voor de veiligheid en gezondheid van een blootgestelde persoon kan vormen.

Blootgestelde persoon

Elke persoon die zich gedeeltelijk of volledig in een gezavarenzone befindt.

Bediener

De person / Personen verantwoordelijk voor de installmentie, werkung,instelling,onderhoud,reiniging en vervoer van de machine.

VERANTWOORDELIJKHEID VAN DE BEDIENER

• De bediener is verantwoordelijk voor het dagelijkse onderhoud van de machine:

• De bediener要去 zorg dragen voor de machine en ervoor zorgen dat deze perfect werkkt;

• De bediener要去 de leidinggevende Persons of de technische hulpdienst informeren wanner er routineonderhoud要去 worden uitgevoerd of wanner er spreke is van schade of een defect;
• De bediener mag geen mensen, dieren of voorwerpen op de machine vervoeren;
• Wanneer de bediener zich met de machine verplaatst,要去en de veiligheidsregels voor verplaatsing van de machine worden opgevolgd;
• De machine mag Niet worden gebruikt voor schadelijk, giftig afval. Mocht dit nodig+zijn, raadpleeg dan van tevoren de fabrikant.

WAARSCHUWING!

Controleer bij storingen aan de machine de proceduresuit de diverse hoofdstukken.

VEILIGHEIDSMAATREGELEN VOOR DE BEDIENER

Niet-bevoegt of Niet-getraind personeel mag de veegmachine Niet gebruiken.

De volgende voorwaarden zijn nodig voor de training:

• De bediener要去 18aar of ouder zich en要去 beschikken over een rijbewijs voor de veegmachine, ongeacht hoe de machine worden gebruikt. De bediener要去 in goede geestelijkte en fysieke staat zich. Het is verboden de machine te gebruiken onder invloed van stoffen die de zenuwreflexen+kennen wijzigigen (alcohol, medicijnen met een psychische uitwerking, drugs, etc.).
• Waarschuwing: gelebruik van de veegmachine zonder training en/of toestemming kan gevaarlijk zijn, mensen verwonden en voorwerpen beschadigen.
• Gebruik de veegmachine nicht in ontvlambare gebieden of in gebieden met kans op explosie.
• Voordat u van de veegmachine stapt, moet u de borstels stoppen, de handrem inschakelen, de motor uitschakelen en de contactsleutel verwijdersen.

Rij langzaam op hellende oppervlakken en op een ongelijkmatige of gladde ondergrond.
- Wees voorzichtig wonneer u een bocht neemt of van richting verandert.
Bedien de veegmachine voorzichtig wanner u de container omhoog brengt om vuil te loseen.
- Veegmachines zonder verlichtingssystem (koplampen) mogen alleen worden gebruikt onder 'perfecte (natuurlijke of kunstmatige) Lichtomstandigheden'.
- Wanner er onderhoud moet worden uitgevoerd met de container omhoog,要去 de container worden vast gezet met twee verilgheidssteunen.
- Blijf uit de buurt van bewegende onderdelen verwijl er onderhoud wordenuitgevoerd.
Draag geen losse of losgeknoopiete kleding.
- Wonneer de machine omhoog moet worden gebracht, gebruik dan uitrusting die het totale gewicht gemakkelijk kan dragen.
- Bescherm de ogen en het waar tijdens het reinigen van de machine met perslucht of een waterpistol.
- Koppel de accukabels los Voordat u in de buurt van het elektrische system werkt.
Vermijd contact met het accuzuur. Raak geen hare onderdelen aan. Wacht totdat de motor is afgekoeld.
- Onderhoudswerkzaamheden aan de motor要去en worden uitgevoerd wanner de motor is afgekoeld.
Rook Niet verwijl u brandstof bijvult.
Houd vlammen en vonken uit de buurt van de machine.
- Wonneer de machine op openbare wegen worden gezruikt, moet de machine worden voorzien van een registratiedocument en kenteken.
- De machine要去 worden gebruikt voor vegen en nicht voor andere doeleinden dan waaroor de machine is ontworpen en gebouwd.

WAARSCHUWING!

Met draaiende motor:

• Verwijder de oliepeilstok Niet.
• Verwijder de radiateurplug Niet.
• Verwijder de aftapplug voor koelvloeistof Niet.
  Werk nicht langdurig in een afgesloten omgeving.
  Zorg voor voldoende ventilatie of raadpleeg uw leidinggevende.

WAARSCHUWINGSTEKENS

Op de machine+zijn waarschuwings stickers aangebracht.
Lees deze voordat u de machine gezruikt.

Wanner watervaste stickers onleesbaar worden,要去en zedoordezelfde stickers worden verrangen (zie Afb.B).

1. BESCHERM UW HANDEN (HANDSCHOENEN)
2. BESCHERM UW OGEN (VEILIGHEIDSBRIL)
3. BESCHERM DE LUCHTWEGEN (MASKER)
4. WAARSCHUWING (SITUATIE MET ALGEMEEN GEVAAR VOOR MENSEN EN DE MOTOR)
5. WAARSCHUWING (SITUATIE MET ELEKTRISCH GEVAAR VOOR MENSEN EN DE MOTOR)
6. WAARSCHUWING (SITUATIE MET GEVAAR VAN WARMTEBRONNEN VOOR MENSEN EN DE MOTOR)
7. HET IS ABSOLUUT VERBODEN DE WERKZAAMHEDEN IN DE TITEL UIT TE VOEREN
8. HET IS ABSOLUUT VERBODEN ONDERHOUDSWERKZAAMHEDEN UIT TE VOEREN AAN BEWEGENDE DELEN
9. HET IS ABSOLUUT VERBODEN
   VEILIGHEIDSVOORZIENGEN TE VERWIJDEREN OF ERMEE TE KNOEION

VERVOER, HANTERING, INSTALLATIE

WAARSCHUWING!

Laat de instructies in dit hoofdstuk aan alle personeel zien dat verantwoordelijk is voor het vervoer en het hanteren van de machine.

OPMERKING

Het is handig kopieën van dit hoofdstuk te makeen als aparte boekjes, zodat de informatatie snel toegankelijk is.

WAARSCHUWING!

Uit veiligheidsoverwegingen moeten bewegende onderdelen voor vervoer worden vergrendeld.

LOSSEN EN BEDIENING

(Zie Afb. C)

Gebruik bij het opheffen of vervoeren van de veger ALLEEN een vorkhefftruck of kraan met de juiste laadcapaciteit met kettingen voorzien van verilgheidshaken die geschikt zijn voor opheffen.

Het gebruik van andere systemen MAAKT DE GARANTIE AUTOMATISCH ONGELDIG gegen möglichke schade. Gebruik de haken (1, Afb. D).

Hef alleen op met een lege container.

Voor de juiste los- en bedieningswerkzaamheden worden aangeraden twee bedieners aanwezig te hebben die een helm, handschoenen en verilheidsschoenen dragen.

Deze bedieners要去en Zoer goed opletten tijdens alle fasen van het transport en要去en een veilige afstand tot de machine honden tenzij het absolut nodig is in de buurt van de machine te+zijn.

WAARSCHUWING!

Niemand mag in de buurt van de machine verblijven om contact te vermijden machteten onderdelen of andere voorwerpen er per ongeluk vallen.

WAARSCHUWING!

Letijdens het loseen zeer goed op passerende mensen en voertuigen.

Voordat u met de machine werkkt,要去 de route van de plek waar de machine staat geparkeerd tot de plek waar de machine要去 worden geinstalleerd van tevoren worden gecontroleerd op gezarenzones.

OPMERKING

Controleer of de vloer Niet te ongelijkmatig is, rijd Niet te hard met het voertuig en zorg dat de getransporteerde machine Niet te veel zwaait.

WAARSCHUWING!

Het is verboden op de machine te klimmen, erop te staan of er onderdoor te lopen.

Hef de machine of de kisten alleen wanner nodig op.

VERPAKKING

De verpakking moet volgens de geldende wetgeving worden afgevoerd.

INSTALLATIE

Bij aflevering要去 machine volledig worden gemonteerd en perfect werkken, zodate klant geen installmentewerkzaamheden hoeft uit te voeren.

ALGEMENE CONTROLS

Zorg dat de machine is gecontroleerd voor aflevering (controler de garantie).
- Controller of de machine geen schade heeft opgelopen tijdens het transport en voer de voorbereidende werkzaamheden uit voordat de machine in werkung worden genomen, aan de hand van de instructies in de handleiding.
- Controller het oliepeil van het hydraulische system in de tank.
- Controller het peil van de remvloeistof.
- Controller het motoroliepeil.
- Controller het koelvloeistofpeil van de radiateur.
Vul de brandstoftank bij.
Start de machine.
Volg de onderhoudsinstructies op.

TECHNISCHE GEGEVENS

GEBRUIK

De veegmachine SR 1450 is ontworpen voor een volledige cyclus voor industrielle en stadsreiniging: vegen, afval verzamelen en losers.

OPMERKING

Elk gelebruik anders dan beschreiben kan de machine beschadigen of de bedieners verwonden.

Het vegen worden uitgevoerd met een of meer zijborstels die het vuil waar het midden van de machine overbrengen en een cilindrische hoofdborstel die het verzamelde stof in de container veegt. Het stof worden verzameld en door een ventilator verwerkt. De luckt die in de omgeving worden losgelaten, worden door een filter gefilterd. Het vuil dat in de container worden verzameld, kan op de grond worden gelost of in speciale containers met een maximale hoogte van 1.420 mm.

INDELING VAN DE MACHINE

SR 1450 D

(Zie Afb. E)

1. Ventilator
2. Zijborstel
3. Olietank hydraulisch systeem
4. Stuurwiel
5. Brandstoftank
6. Hydraulische motor aandrijving
7. Achterwiel
8. Frame
9. Motor
10. Hydraulische pomp aandrijving
11. Hydraulische motor hoofdborstel
12. Hoofdborstel
13. Extra hydraulische pomp
14. Stofaanzuigfilter
15. Container
16. Voorwielen
17. Hydrausische motor zijborstel
18. Accu
19. Ventilatormotor
20. Trekhaak

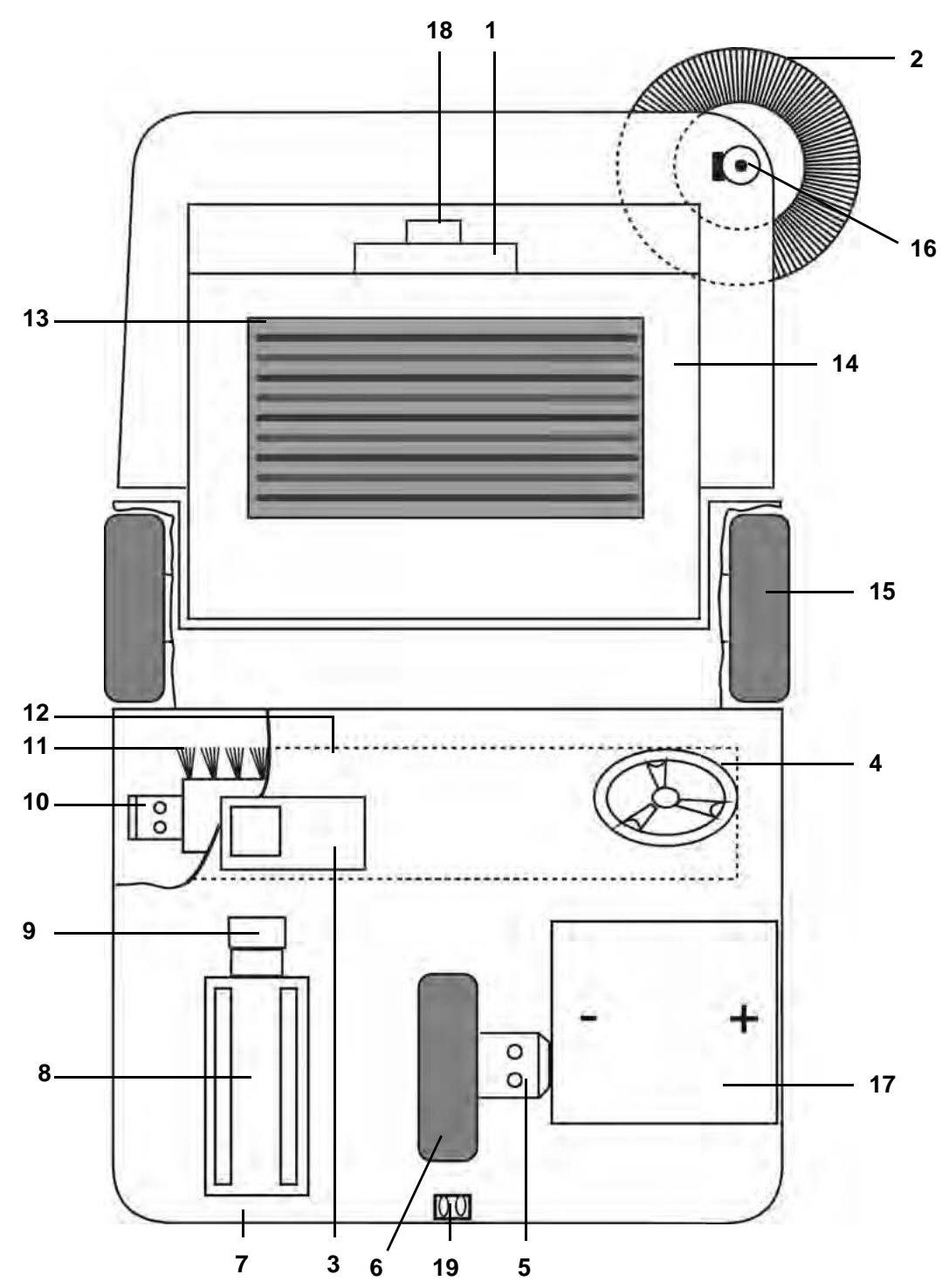

SR 1450 B

(Zie Afb. F)

1. Ventilator
2. Zijborstel
3. Olietank hydraulisch system
4. Stuurwiel
5. Hydraulische motor aandrijving
6. Achterwiel
7. Frame
8. Motor
9. Hydraulische pomp aandrijving
10. Hydraulische motor hoofdborstel
11. Hoofdborstel
12. Extra hydraulische pomp
13. Stofaanzuigfilter
14. Container
15. Voorwielen
16. Hydraische motor zijborstel
17. Accu
18. Ventilatormotor
19. Trekhaak

BESCHRIJVING VAN DE MACHINE

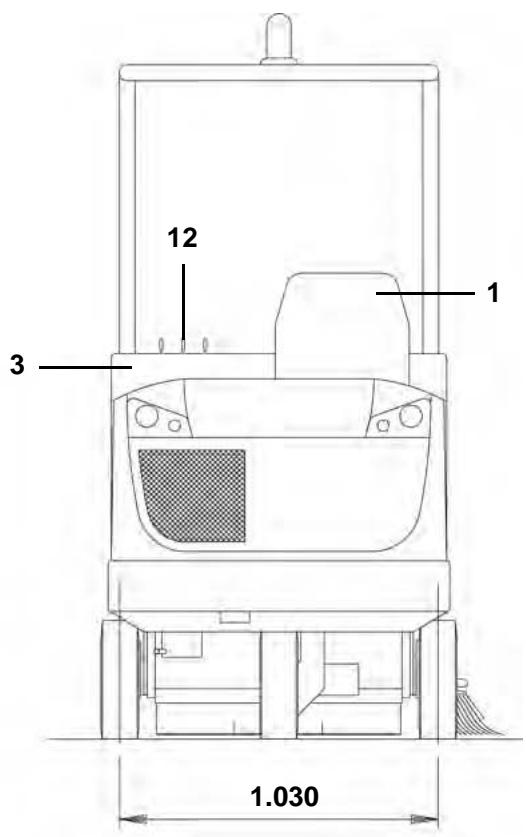

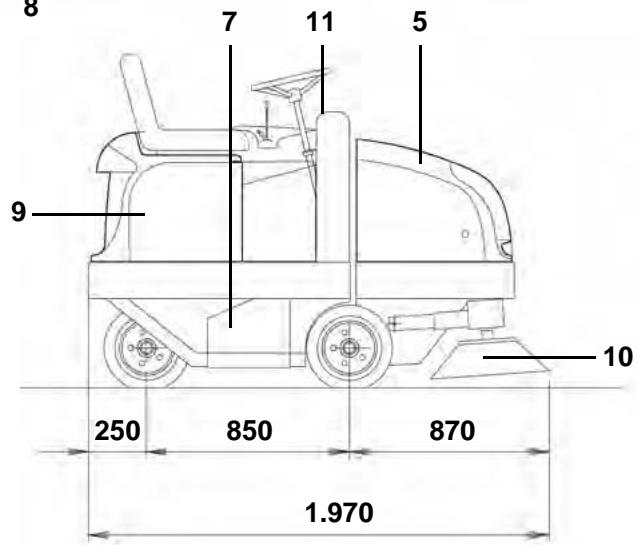

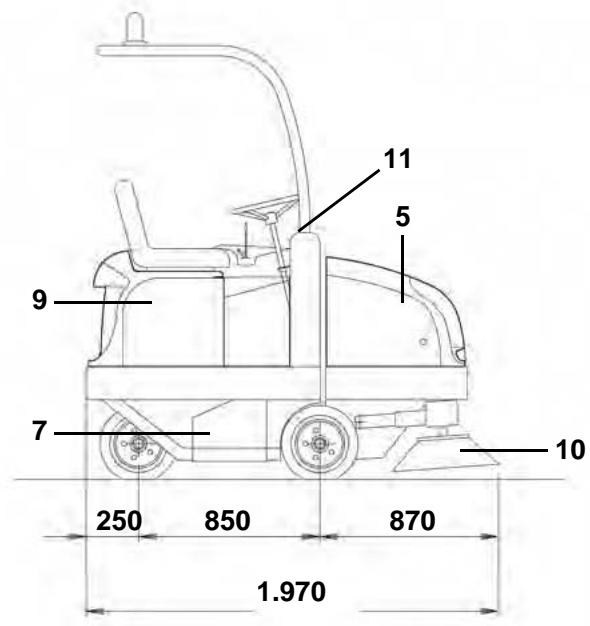

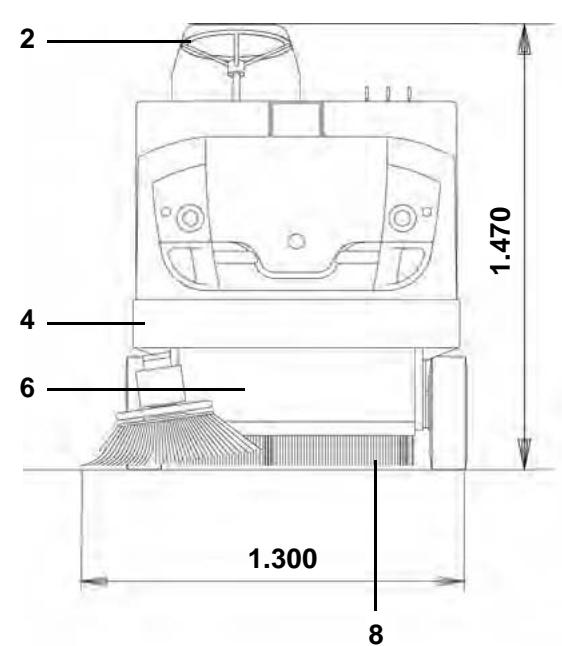

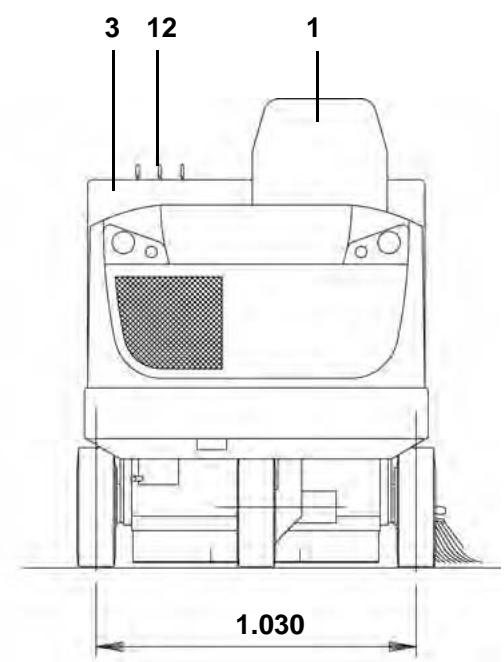

Beschrijving van de machine zonder dak (Zie Afb. G)

1. Stoel
2. Stuurwiel
3. Frame
4. Bumpers
5. Containerklep
6. Container
7. Rechter
8. Hoofdborstel
9. Motorkap
10. Zijborstel
11. Dashboard
12. Bedieningshendels

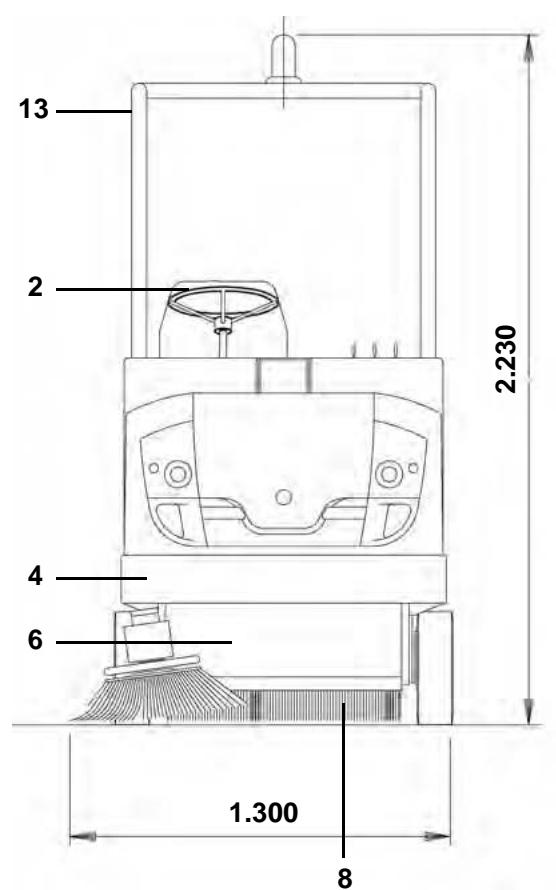

Beschrijving van de machine met dak (Zie Afb. H)

1. Stoel
2. Sturwiel
3. Frame
4. Bumpers
5. Containerklep
6. Container
7. Rechterklep
8. Hoofdborstel
9. Motorkap
10. Zijborstel
11. Dashboard
12. Bedieningshendels
13. Dak

Frame

Stijf ondersteuningsframe van composietmaterial op rechthoekig plan, bestaande uit elektrisch gelaste staalplaten.

De mechanische onderdelen van de machine hebben de juiste grotte, volgens de factor 1,4÷ 1,5 , om de dynamische spanning door gebruik van de machine te weerstaan (ondersteuningsframe, naven, assen, steun- en hefsystem voor de container, etc.).

Container

De container is op de voorzijde van de machine gemonteerd en door middel van een scharnier aan het frame gekoppeld. Een hydraulische cilinder heft de container op en draait deze wanner het vuil op hoogte要去en gelost. Het onderste deel heeft een gescharnierde beschemmplaat, bediend met een hydraulische cilinder, die de container sluit verwijl het vuil wordt gelost. De voorzijde is voorzien van een ventilator met motor. Deze ventilator creeert een vacuum in de container en in de hoofdborstelruimte. Binnenin zit een gesloten zakfilter van polyester dat op een elektrische filterschudder is aangesloten.

Op de voorzijde bevindt zich een zijborstel die door een hydraulische motor worden rondgedraaid, verwij het opheffen en calen worden geregeld door een hydraulische cilinder. Het is ook möglichelijk een zijborstel aan de linkerzijde en een derde borstel voor hoekreiniging te monteren.

Hoofdborstel

Deze bestaat uit een veegrol die door een hydraulische motor wordt rondgedraaid en waarvan het opheffen en dalen dooreen hydraulische cilinder worden geregeld. Hetzfelnivellerende mechanisme stelt de borstel automatisch af.

Motor

De dieselmotor Lombardini Focus 702 (SR 1450 D) of de AMRE 36 V (SR 1450 B) drift de pompen van het hydraulische system aan.

Voorwielen

Pneumatische wielen
Superelastische wielen
- Ze zijn onafhankelijk, met een naaf op het frame bevestigd en voorzien van een ingebouwde remtrommel. De remmen zijn hydraulisch. De parkeerrem is mechanismisch.

Achterwielen

Pneumatische wienen
SuperelastischeWIelen
Het hinterwiel is het aangedreten en sturende wieel. De machine stuart met een hydraulische cilinder die op de stuurbekrachtiging is gemonteerd. Een hydrostatische variabile toevoerpomp met bekrachtigde regeling drijft een hydraulische motor voor aandrijving voor voorwaartse enchterwaartse verplaatsing aan.

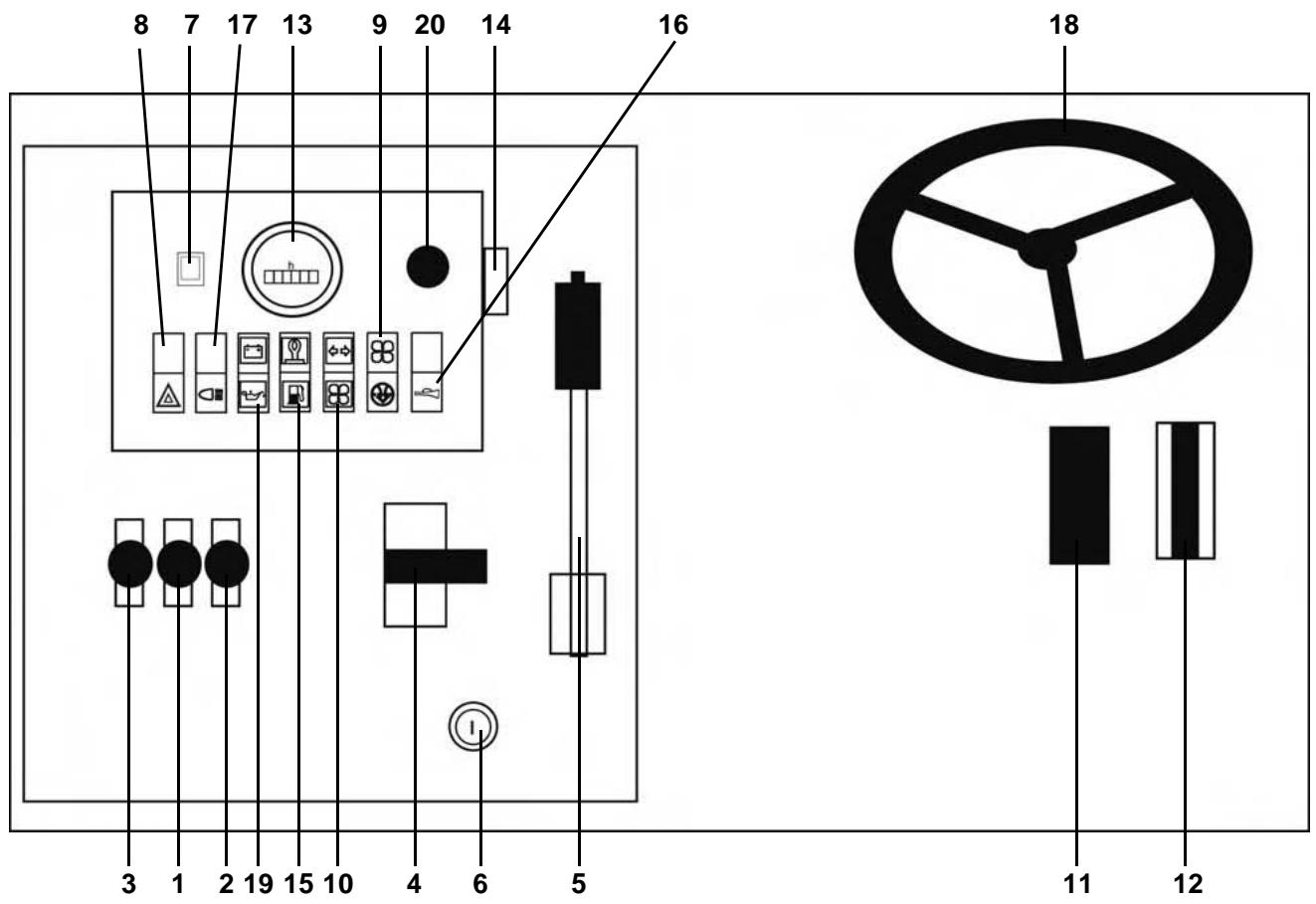

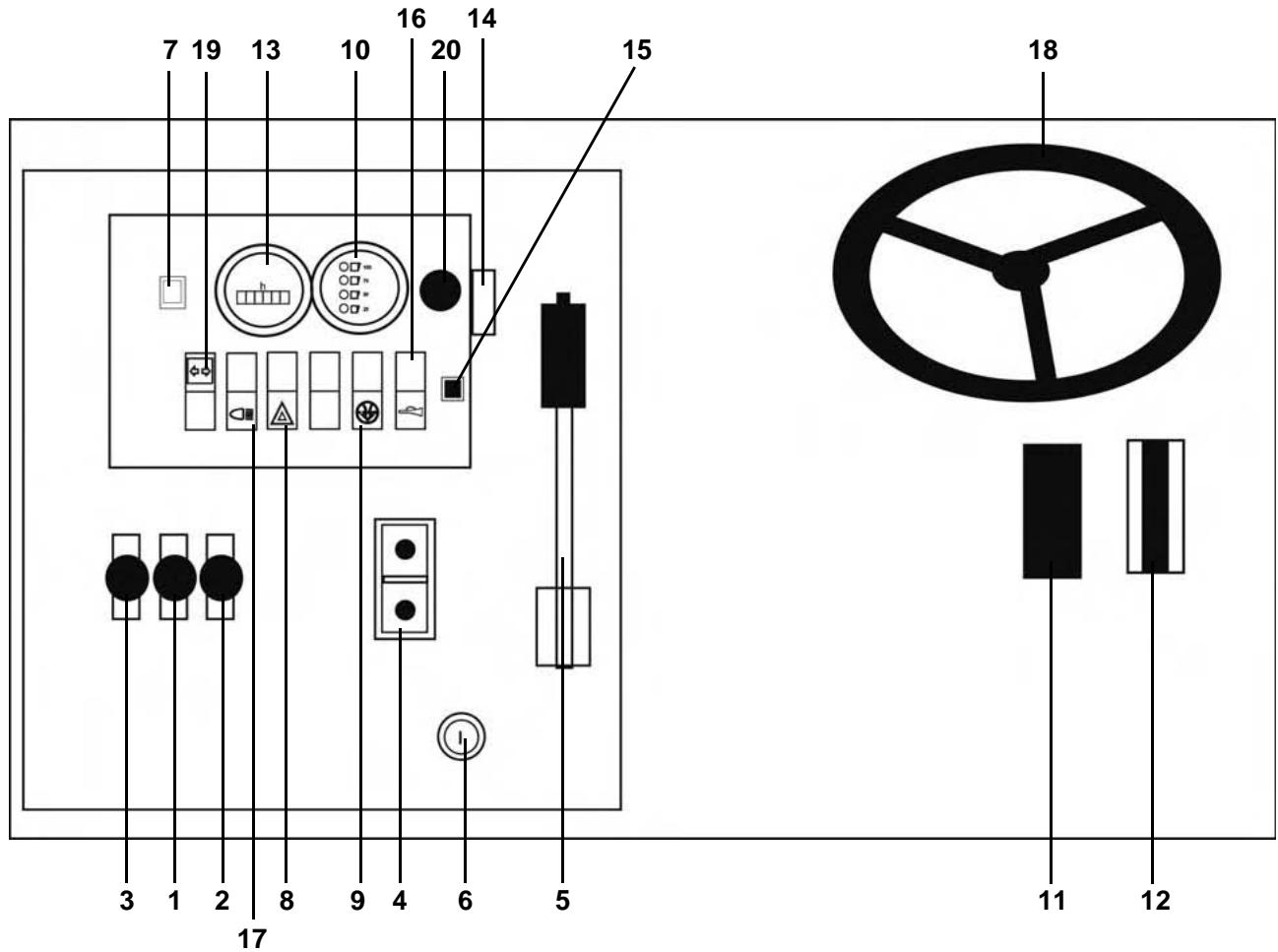

Dashboard

Op het bovenste deel van het frame en onder het stuurwiel bevindt zich het dashboard met de waarschuwingslampjes en instrumenten.

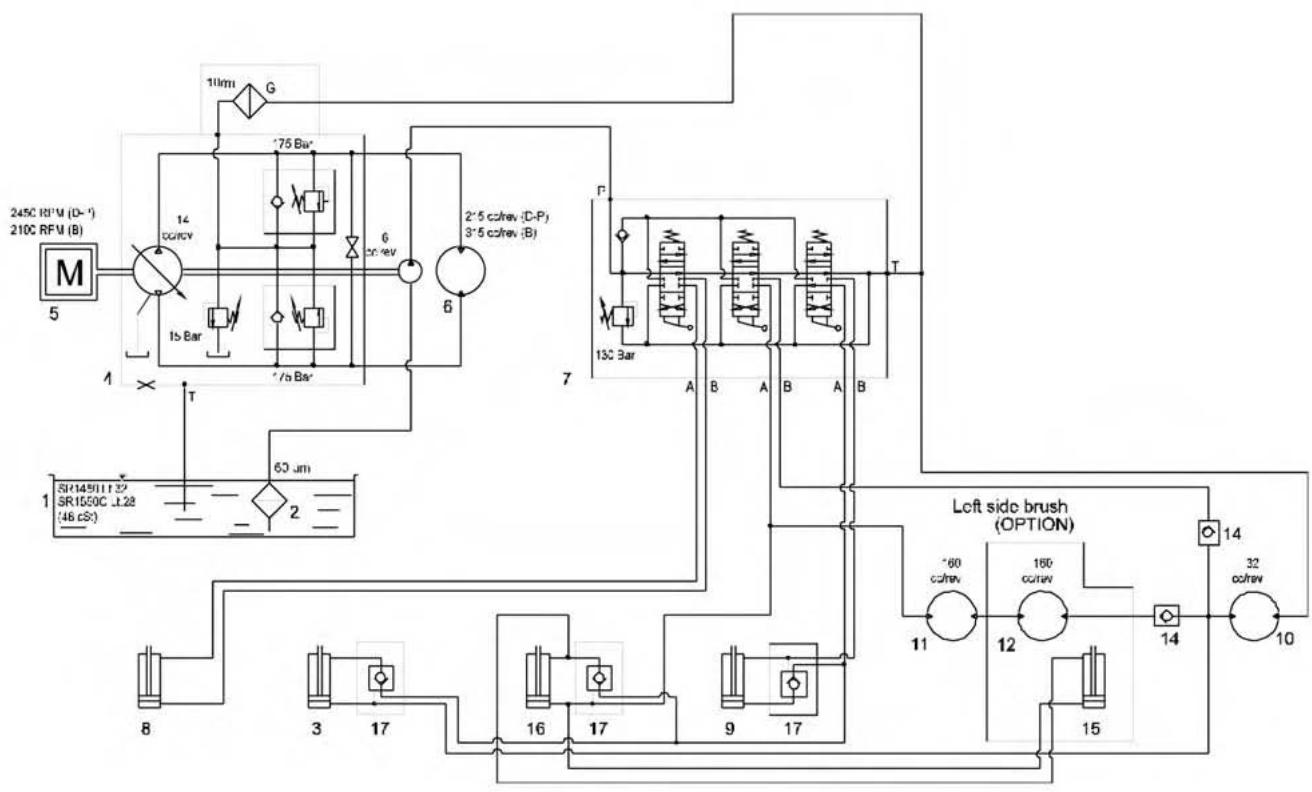

Hydraulisch system

In het eerste circuit voert een variabile toevoerpomp de hydraulische motor van de aandrijving (achterwiel) aan. In het tweede circuit voert een tandwielpomp een dubbelwerkende verdeler met hendel aan. De verdeler bedient de hefcilinders en de borstelmotoren. Alle circuits zijn beveiligd met aanzuigfilters en veiligheidskleppen.

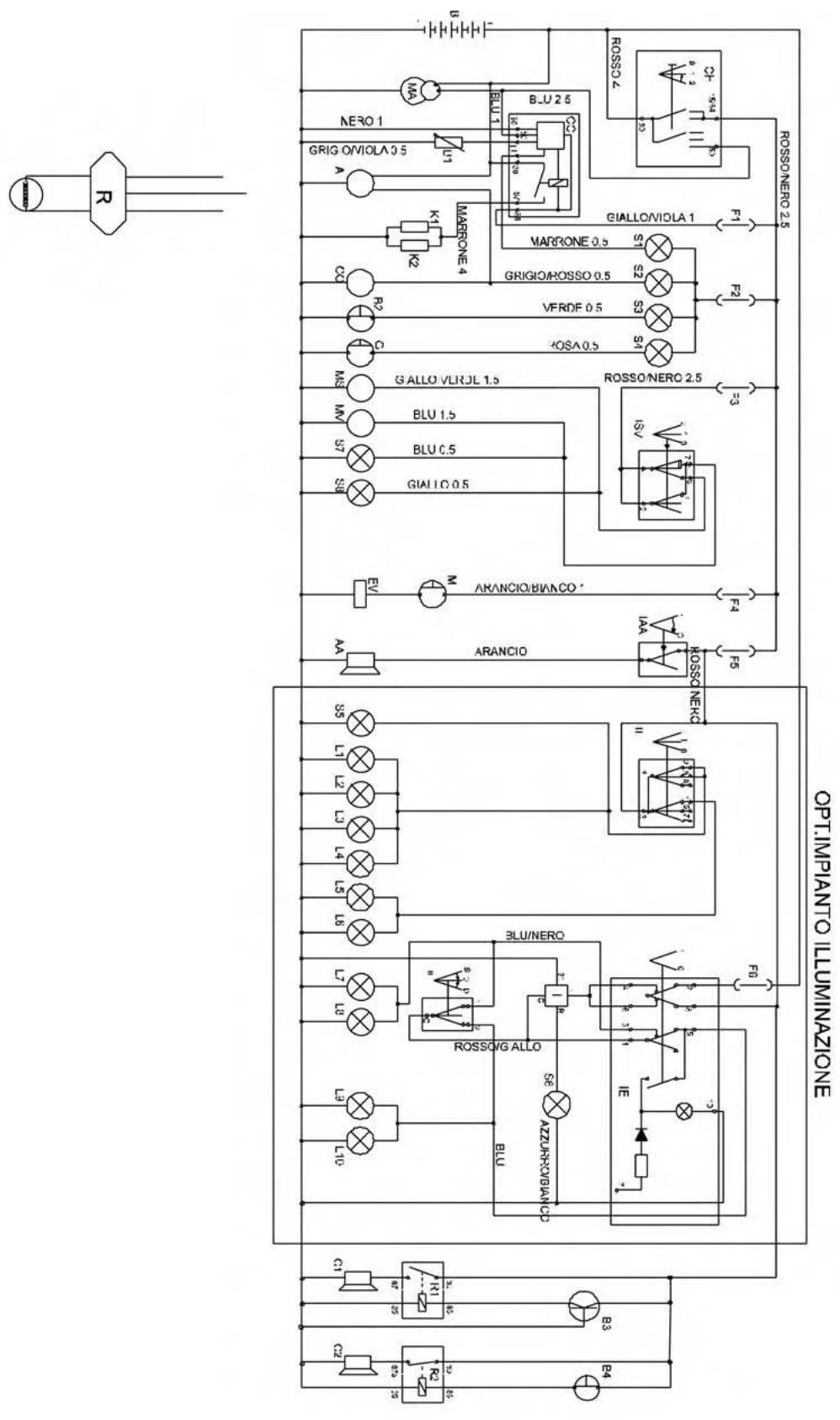

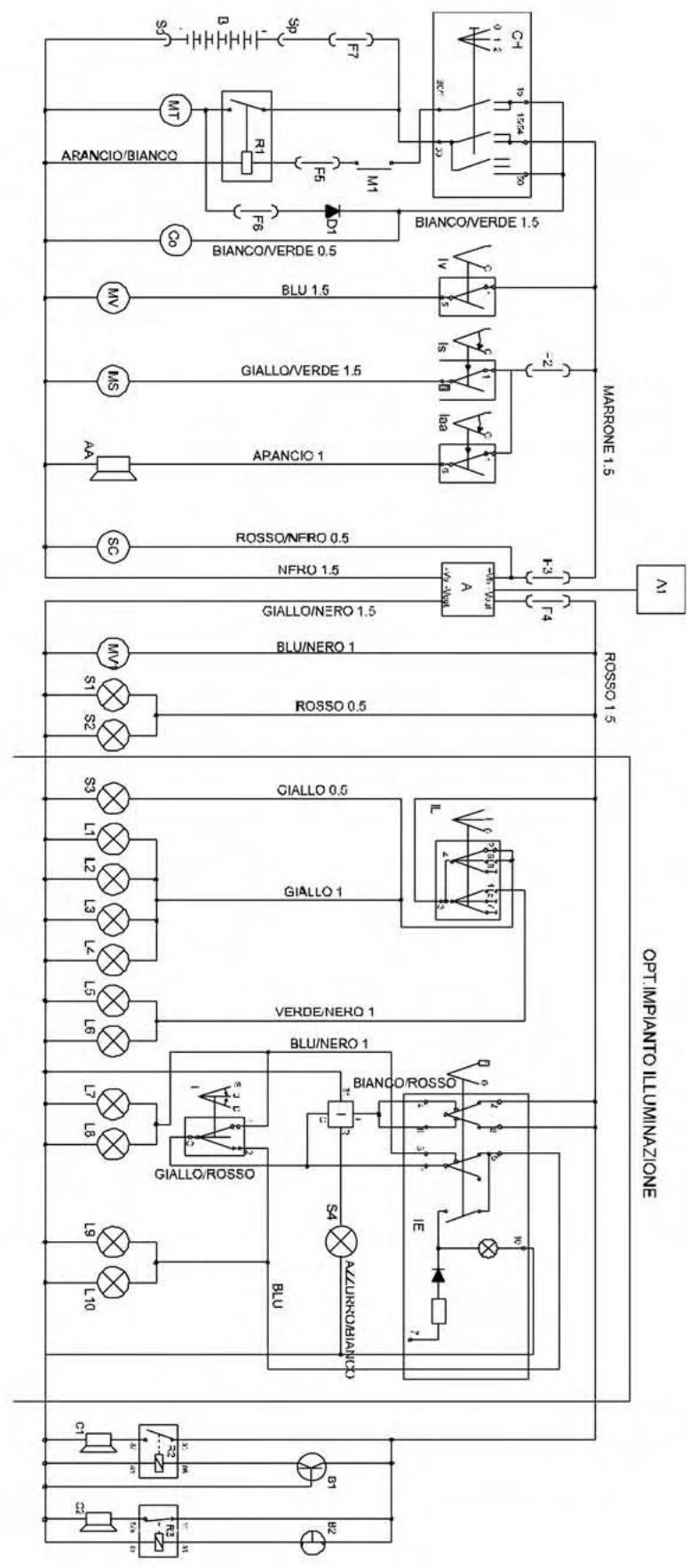

Elektrisch system

SR 1450 D: elektrisch systemen van 12 V gevoed door een dynamo die door de motor worden aangestuurd. De circuits zich beveiligd met smeltzekeringen in een zekeringenkastje.
SR 1450 B: elektrisch systemem gevoed door een accu van 36 V. Het elektrische servicesystem worden door een voeding van 12 V gevoed. De circuits zich beveiligd met smeltzekeringen in een zekeringenkastje.

Stabilititeit

De stabiliteit van de machine hangt af van de omstandigheden waarin de machine worden gebruikt. Als de machine worden geleucht onder de gebruiksvoorwaarden die in de handleiding worden opgegeven, is hij stabel. Hiervoor werden de volgende tests onderdezelfde omstandigheden op een prototype uitgevoerd dat gelijk is aan het productiemodel. Er waren geen stabiliteitstproblemen. De omstandigheden waren:

Vlakke ondergrond met goede oppervlakomstandigheden:

Maximale verplaatsingssnelheid: 13 km/u (SR 1450 D)
Maximale verplaatsingssnelheid: 8 km/u (SR 1450 B)

Werksnelheid: van 1 tot 8 km/u

• Buigradius (maximale snelheid van 12 km/u): 3 m (SR 1450 D)

• Buigradius (maximale snelheid van 7 km/u): 3 m (SR 1450 B)

• Buigradius (snelheid van 5km / u ): 0 m Op een hellende ondergrond met een goede oppervlaktoestand en maximale helling in lengterichting van 20%:

• Buigradius (maximale snelheid van 5 km/u): 3 m

Buigradius (snelheid van 1 km/u): 0 m

Maximale crossfall tijdens verplaatsing: 15% .

Maximale crossfall bij 5km / u .. 20%

De tests zijn uitgevoerd met een verlaagde en lege container.

Bij andere gebruiksomstandigheden要去 de machinebediener de beperkingen van de machine+kennen beoordelen en altijd de aanwijzingen in de handleiding opvolgen.

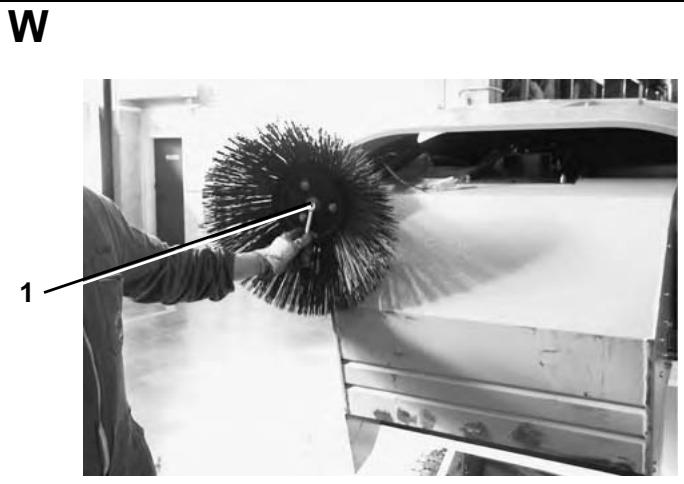

Informatie over borstels

Zijborstels (2, Afb. E)

Zijborstel van polypropyleen
Zijborstel van polypropyleen en staal
Zijborstel van staal
Zijborstel van nylon

Hoofdborstels (12, Afb. E)

• Hoofdborstel van natuurvezel en polypropyleen
• Hoofdborstel van polypropyleen
• Hoofdborstel van polypropyleen en staal
• Hoofdborstel van nylon

Borstels met moplen-as of met andere borstelharen küssen op aanvraag worden geleverd.

VEILIGHEIDSSYSTEMEN

De machine is voorzien van een bestuurdersstoelsensor die de machine stocht wanner de bediener van de stoel opstaat.

Algemene gevevens	Waarden
Gewicht in bedrivij (zonder bediener)	720 kg
Lengte	1.880 mm
Breedte	1.170 mm
Hoopte	1.470/2.230 mm
Snelheid	0/13 km/u
Hellingshoek	16%
Veegbereik (alleen hoofdborstel)	800 mm
Veegbereik met een zijborstel	1.150 mm
Veegbereik met twee zijborstels	1.450 mm
Diameter zijborstel	550 mm
Lengte hoofdborstel	800 mm
Containercapaciteit	115 liter
Maximale belasting container	120 kg
Loshoogte	0/1.420 mm
Filtersystem	5 m²
Dieselmotor	Lombardini Focs LDW 702
Banden	3.00/8
Superelasticische wielen	3.00/8
Brandstoftank	10 liter
Hydraulische tank	32 liter
Inhoud motoroliecarter	1,6 liter
Transmissie	Hydrostatisch
Stuurinrichting	Mechanisch
Remsystem	Hydraulisch
Handrem	Mechanisch
Veegsystemeem	Zelfnivellerend mechanisme
Bedieningen	Hydraulisch

SR 1450 B

Dieselmotor	Waarden
Merk	Lombardini
Type	LDW 702
Cilinders	2
Cilinderinhoud	686 cm3
Boring	77,6 mm
Slag	62 mm
Maximaal toerental	2.500 omw/min
Maximaal toerental (in bedrijf)	2.500 omw/min
Maximaal vermogen	10,2 kW
Stationair toerental	900 omw/min
Accu	12 V 44 Ah

Algemene gevevens	Waarden
Gewicht in bedrijf (zonder bediener)	630 kg + 395 kg
Lengte	1.880 mm
Breedte	1.170 mm
Hoopte	1.470/2.230 mm
Snelheid	0/13 km/u
Hellingshoek	12%
Veegbereik (alleen hoofdorstel)	800 mm
Veegbereik met een zijborstel	1.150 mm
Veegbereik met twee zijborstels	1.450 mm
Diameter zijborstel	550 mm
Lengte hoofdorstel	800 mm
Containercapaciteit	115 liter
Maximale belasting container	120 kg
Loshoogte	0/1.420 mm
Filtersystem	5 m²
Banden	3.00/8
Superelastische wielen	3.00/8
Hydraulische tank	32 liter
Transmissie	Hydrostatisch
Stuurinrichting	Mechanisch
Remsystem	Hydraulisch
Handrem	Mechanisch
Veegsystem	Zelfrivellerend mechanisme
Bedieningen	Hydraulisch
Accu	36 V - 320 Ah

Motor	Waarden
Type	36 V
Motor	2,5 kW
Maximaal toerental	2.100 omw/min
Maximaal vermogen	2,5 kW

MILIEU

Bedrijf

De machine mag alleen in een geschikte omgeving worden gebruikt.

De werkomgeving要去 goed verlicht着眼, er mag geen explosiegevaar着眼 en de werkomgeving要去 gegen slechte weersomstandigheden worden beschermd.

De machine werkt jeist onder de volgende omgevingsomstandigheden:

Temperatuur: +10^ ÷ +40^ .

Vochtigheid: 30% ÷ 95% zonder condens.

Opslag

Wonneer de machine nicht in gebruik is, moet denen binnen worden gezet en gegen slechte weersomstandigheden worden beschermd.

Temperatuur: +1^ ÷ +50^ .

Vochtigheid: maximaal 30% ÷ 95% zonder condens.

GELUIDSNIVEAU

Er is in de werkplaats en rond de machine op een afstand van 1 m en op een hoogte van 1,6 m vanaf de vloer onder werkomstandigheden gemeten.

Als de machine worden gebruikt volgens de instructies, danverozaken de trillingen geen gevaarlijke situations. Het trillingsniveau van de machine is minder dan 2,5m / s^2

GEBRUIK

WAARSCHUWING!

De machine mag ALLEEN worden gezruikt door gekwalificeerd personeel dat alle bedieningen van de machine kent.

OPMERKING

Voordat u de machine start, moet u de werking van de stoelsensor controeren:+zonder de bediener op de stoei moet de machine meteen stoppen.

BEDIENINGEN EN INSTRUMENTEN

SR 1450 D

(Zie Afb. I)

1. Hendel voor draaiing van de hoofd- en zijborstels
2. Containerhefhandel
3. Sluithendel beschermplaat
4. Gashendel
5. Handremhendel
6. Contactslot
7. Combinationschakelaarrichtingaanwijzer
8. Waarschuwingsschakelaar
9. Schakelaar ventilator-filterschudder
10. Controleampje ventilator-richtingaanwijzer
11. Rempedaal
12. Gaspedaal
13. Urenteller
14. Zekeringenkastje
15. Waarschuwingslampje voorverwarming gloeibougie
16. Claxonschakelaar
17. Lichtschakelaar
18. Stuurwiel
19. Waarschuwingslampje accuolie
20. Oververhittingszoemer container (optioneel)

SR 1450 B

(Zie Afb. J)

1. Hendel voor draaiing van de hoofd- en zijborstels
2. Containerhefhandel
3. Sluithendel beschermplaat
4. Accustekker
5. Handremhendel
6. Contactslot
7. Combinationschakelaarrichtingaanwijzer
8. Waurschuwingsschakelaar
9. Filterschudderschakelaar
10. Controleampje acculader
11. Rempedaal
12. Gaspedaal
13. Urenteller
14. Zekeringenkastje
15. Ventilatorschakelaar
16. Claxonschakelaar
17. Lichtschakelaar
18. Stuurwiel
19. Controlelampje richtingaanwijzers
20. Oververhittingszoemer container (optioneel)

Hendelbediening

De bedieningshendels worden voor de volgende functies gebruikt:

• Opening beschermplaat;
  Dalen hoofdborstel;
  Dalen zichborstel;
  Heffen container;
  Sluiting beschermplaat;
  Heffen zijborstel;
  Heffen hoofdborstel;
  Dalen container.

GEBRUKSINSTRUCTIES

Start (SR 1450 D)

OPMERKING

Machines met de EC-markering�zijn voorzien van veiligheidsvoorzieningen voor het geval de bediener de bestuurdersstoel verlaat. De machine kan Niet worden gestart wanner de bediener Niet op�zijnplaats zit.

• Voordat u de machine start,要去 u ervoor zorgen dat de handrem (5,Afb.1) is ingeschakeld.
• Steek de contactsleutel in het contactslot.
  Zet de gashendel (4, Afb. I) op stationair.
• Draai de contactsleutel met de klok mee in de eerste stand. De waarschuwingslampjes voor acculading, oliedruk en voorverwarming van de gloeibougie要去en branden.
• Het waarschuwingslampje vooroorverwarming van de gloeibougies gaat uit. draai de contactsleutel met de klok mee totdat de sleutel in de stand 'Engine start' (motor starten) staat. Als de machine is ingeschakeld, waar u de sleutel los. Deze gaat automatisch terug maar de eerste stand.

OPMERKING

Voordat u de machine opnieuw probeert te starten, zet de contactsleutel dan in de stand '0'.

Als de machine is gestart, controlleren dan of de waarschuwingslampjes voor de acculading, de oliedruk en de Voorverwarming uitgeschakeld zichn.

Stop (SR 1450 D)

Draai de contactsleutel gegen de klok inaar '0' en verwijder de sleutel. Trek de handremhendel aan.

Start (SR 1450 B)

• Voordat u de machine start,要去 u ervoor zorgen dat de handrem (5,Afb.J) is ingeschakeld.
  Sluit de machinekabelstekker aan op het contact van de accukabel.
  Zorg dat de aansluiting stevig vast zit.
• Steek de contactsleutel in het contactslot.
• Draai de contactsleutel met de klok mee in de eerste stand. Het contrôlelampje voor de acculading要去 branden.
• Draai de contactsleutel met de klok mee totdat de sleutel in de stand 'Engine start' (motor starten) staat. Als de motor is ingeschakeld, daß u de contactsleutel los. Deze gaat automatischteringaaldeeerstestand.

OPMERKING

Voordat u de machine opnieuw probeert te starten, zet de contactsleutel dan in de stand '0'.

Als de machine is gestart, controller dan of de waarschuwingslampjes voor de acculading en de oliedrukঃ uitgeschakeld.

Stop (SR 1450 B)

Draai de contactsleutel gegen de klok inaar '0' en verwijder de sleutel. Trek de handremhendel aan.

GEBRUK VAN DE MACHINE

Afvalverzameling (SR 1450 D)

Zet de gashendel in de maximale stand.
- Druk op de schakelaar om de aanzuigventilator in te schakelen.
- Opening beschemmplaat: druk de hendel van de verdeler in.
Zorg dat het sluitpaneel van de beschemplaat volledig open staat.
- Druk de hendel van de verdeler in om de hoofd- en zijborstels te starten en te lately zakken.
Trek aan de hendel om alleen de hoofdborstel te gebruiken.

Leeg de container als volgt als unde vol is:

Hef de hoofd- en zijborstels op.
Schakel de ventilatoruit door op de drukknop te drukken.
Sluit de beschermplaat.
Rijd de machine waar de aangewezen losplaats.
Breng de container omhoog maar de juiste loshoogte.
- Open de beschermplaat.
Laat de container zakken.
Sluit de beschermplaat.
Activeer de filterschudder ongeveer 20 seconden.
- Stop de borstels door de middelste hendel in de middelste stand te zetten.
Trek aan de hendel om de hoofd- en zijborstels omhoog te brengen.
Trek aan de hendel om de beschermplaat te sluiten.
Druk op de schakelaar om de ventilator te stoppen.
- Druk op de hendel om de container omhoog te brengen waar de juiste loshoogte.

WAARSCHUWING!

Laat de machine zeer langzaam rijden wanner de container omhoog is gebracht.

Maximale snelheid 1 km/u.

Los de container Niet terwijl de machine op een helling staat.

• Open de beschermplaat door de hendel in te drukken om de container te losesten.

WAARSCHUWING!

Wanner u de container lost, zorg dan dat er niemand bij de machine staat.

Trek aan de verdelerhendel om de container omlaag te brengen.
Trek aan de hendel om de beschermplaat te sluiten.
- Na het lossen en met de container omlaag moet u de filterschudder ongeveer 20 seconden activeren door de relevante drukknop in te drukken.

WAARSCHUWING!

Activeer de filterschudder nicht verwijl de container omhoog staat.

Afvalverzameling (SR 1450 B)

Druk op de drukknop om de ventilator te bedieren.
- Opening beschermplaat: druk de hendel van de verdeler in.
Zorg dat het sluitpaneel van de beschermplaat volledig open staat.
- Druk de hendel van de verdeler in om de hoofd- en zijborstels te starten en te lately zakken.
Trek aan de hendel om alleen de hoofdborstel te gebruiken.

Leeg de container als volgt als unde ze vol is:

Hef de hoofd- en zijborstels op.
Schakel de ventilatoruit door op de drukknop te drukken.
Sluit de beschermplaat.
Rijd de machine waar de aangewezen losplaats.
Breng de container omhoog maar de juiste loshoogte.
- Open de beschermplaat.
Laat de container zakken.
Sluit de beschermplaat.
Activeer de filterschudder ongeveer 20 seconden.
- Stop de borstels door de middelste hendel in de middelste stand te zetten.
Trek aan de hendel om de hoofd- en zijborstels omhoog te brengen.
Trek aan de hendel om de beschermplaat te sluiten.
Druk op de drukknop om de ventilator te stoppen.
- Druk op de hendel om de container omhoog te brengen waar de juiste loshoogte.

WAARSCHUWING!

Laat de machine zeer langzaam rijden wanneer de container omhoog is gebracht.

Maximale snelheid 1 km/u.

Los de container Niet terwijl de machine op een helling staat.

• Open de beschermplaat door de hendel in te drukken om de container te losesten.

WAARSCHUWING!

Wanner u de container lost, zorg dan dat er niemand bij de machine staat.

Trek aan de verdelerhendel om de container omlaag te brengen.
Trek aan de hendel om de beschermplaat te sluiten.
- Na het lossen en met de container omlaag moet u de filterschudder ongeveer 20 seconden activeren door de relevante drukknop in te drukken..

WAARSCHUWING!

Activeer de filterschudder nicht verwijl de container omhoog staat.

MACHINESTOP

Aan het eind van een Dienst moet u de veger in het aangewezen gebied stoppen met:

• Borstels in de stand omhoog;
  Container in de stand omlaag;
• Handremhendel ingeschakeld;
  Lichtenuit (wonneer aan);
  Motoruit;
• Contactsleutel verwijderd.

WAARSCHUWING!

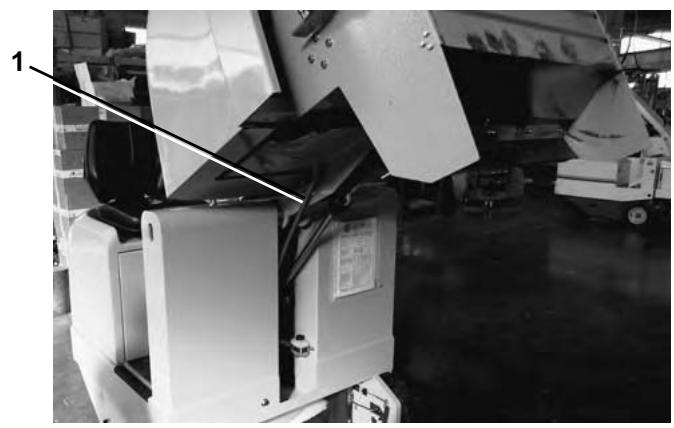

Laat de container nooit omhoog staan+zonder gebruik van de veiligheidsvoorzieningen (1, Afb. K).

PROBLEMEN EN OPLOSSINGEN

In de volgende babel ziet u veel voorkomende problemen dieijdens het gebruik konnen voorkomen, de möglichke oorzaken en oplossingen.

WAARSCHUWING!

Wanner u een aanbevolen oplossing toepast, volg dan.altijd de bijbehorende instructies op.

OPMERKING

Aarzel nicht om contact op te nemen met Nilfisk-Advance als een probleem nicht met de gegevens instructies kan worden opgelost.

PROBLEMEN EN OPLOSSINGEN

PROBLEM	OORZAAK	OPLOSSING
Zwaar materiaal Niet verzameld/vuilresten achechtergebnivenijdens gebruik	Te harde rijnselheid	Verlaag rijnselheid
	Lichte afdruk	Stel spoor af
	Versleten borstel	Vervang borstels
	Borstelharen gebogen of verward met staaldraad, touw, etc.	Verwijder vastgelopen materiaal
Er blijft veel stof op de grond liggen of het komt uit de beschermplaten	Ventilator uit	Schakel de ventilator in
	Verstopte filters	Reinig de filters
Materialial worden waar voren gegood	Kapotte pakking beschermplaat	Vervang
Motor start nicht		Zie Problemen oplossen in de handleiding voor de motor
Machinevermogen is verlaagd	Onvoldoende pompolietoevoer	Controller van omloopklop goed vast zit
		Controller pumpkin (6 tot 8 bar)
	Versleten motoren	Reviser motor
		Reviser pumpkin
De machine draait nicht	Open omloopklop	Controller van omloopklop goed vast zit
	Defecte pedaalbediening	Controller pumpkin
	Geen voeding maar pomp of motoren	Reviser pumpkin
		Reviser pumpkin
Machine remt nicht	Geen remvloeistof	Vul vloeistofreservoir bij
	Pomp remvloeistof defect	Reviser pumpkin
	Lucht in het systeme	Ontlucht systeem
	Cilinders klauw defect	Vervang cilinders
	Versleten of vette remvoering	Vervang remvoering
Container gaan nicht omhoog/omlaag	Vergrendelde verdeler	Controller verdeler
	Vergrendelde cilinder	Controller cilinder
Vuil komt uit container	Versleten cilinderpakkingen	Vervang pakkingen
Filterschudder werkt nicht	Kapotte containerpakking	Vervang
	Defecte drukknop	Vervang
	Gesprongen zekering	Vervang
	Overmatige absorptie zeroorzaakt: - Versleten koolborstels - Vuile of versleten lagers - Doergebrande anker of spoel	Vervang Vervang Vervang
Gesprongen zekering filterschudder	Overmatige absorptie door motor	(zie hierboven)
	Defecte zekering	Vervang
	Kortgesloten kabel	Controler system
Luidruchtige ventilator	Motor defect	Reviseer motor
Ventilator werk nicht	Geen spanning maar motor	Controler elektrisch system
	Motor defect	Reviseer motor
Beschermplaat opent nicht	Geen druk� cilinder	Controler cilinder
	Vergrendelde koppeleng	Controler koppeleng
Pakking beschermplaat omhoog door borstel	Pakking beschermplaat te lang	Verkort/vervang
Slechte aanzuiging	Motor defect	Reviseer motor
	Verstopt of defect gesloten zakfilter	Reinig/vervang filter
Borstel draait nicht	Geen druk� motoren	Controler tandwielpompdruk (vervang tandwielpomp)
	Vergrendelde verdeler	Controler/vervang motor
		Controler verdeler
Overmatige borstelslijtage	Zware afdruk	Gebruik minimale afdrukbreedte
	Te reinigen oppervlak is te grof
Overmatig/ander geluid van borstel	Materialen in de borstel verwikkeld	Verwijder
Hoofdborstel draait nicht	Geen druk� hydraulische motor	Controler pompdruk (vervang pomp)
	Vergrendelde verdeler	Ontgrendel verdeler
	Hydraulische motor defect	Vervang motor
Hoofdborstel.gaat nicht omhoog/omlaag	Vergrendelde koppeleng	Controler koppeleng
	Geen druk� cilinder	Controler pompdruk (vervang pomp)
	Versleten cilinderpakking	Vervang pakking
	Vergrendelde verdeler	Ontgrendel verdeler
Zijborstel draait nicht	Geen druk� hydraulische motor	Controler/vervang motor
	Vergrendelde verdeler	Controler verdeler
Zijborstel.gaat nicht omhoog/omlaag	Vergrendelde verdeler	Ontgrendel verdeler
	Versleten cilinderpakkingen	Vervang pakkingen
	Defecte stelmotor	Controler microschakelaar stelmotor/vervang stelmotor
Verkeerde richtingaanwijzers	Gesprongen zekering	Vervang zekering
	Kapotte gloeilamp	Vervang gloeilampen
	Kapot flitsmechanisme	Vervang flitsmechanisme
	Open schakelaar richtingaanwijzer	Vervang schakelaar
	Open waarschuwingsschakelaar	Vervang schakelaar
Remlichen uit	Gesprongen zekering	Vervang zekering
	Kapotte gloeilamp	Vervang gloeilampen
	Open stopschakelaar	Vervang schakelaar
Defecte dagverlichting	Gesprongen zekeringen	Vervang zekering
	Kapotte gloeilamp	Vervang gloeilampen
	Open lichtschakelaar	Vervang schakelaar
PROBLEEM	OORZAAK	OPLOSSING
Dimlicht uit	Gesprongen zekeringen	Vervang zekering
	Kapotte gloeilamp	Vervang gloeilampen
	Open lichtschakelaar	Vervang schakelaar
Claxon uit	Open claxonschakelaar	Vervang schakelaar
	Gesprongen zekering	Vervang zekering
	Claxon bevuld met water	Reviseer claxon
	Defecte claxon	Vervang claxon
Accu houdt nominale lading nicht vast	Geen vloeistof in de accu	Herstel peil
	Kortgesloten accucel	Vervang accu
	Overbelaste motoren	Controler motorabsorptie
	Losse accuaansluitingen	Controler en draai vast
Accu loopt snel leeg	Te korte laadtijd ingesteld	Stel juiste laadtijd in
	Lege accucellen	Vervang accu

SR 1450 B oververhitting motor (SR 1450 B)

OORZAAK	CONTROLEREN	OPLOSSING
Overbelast	Stroom waar de motor	Onderwerp de motor aan minder spanning
Onvoldoende luchtstroom	Controller aanzuig-/toevoeroppeningen	Reinig of verrang platen of dappen
	Ventilatordraaiing	Vervang ventilator
Verkeerde spanning	Lage.accuspanning	Laad de accu's opnieuw op
	Lage spanningaar motoraansluitingen	Controller of de aansluitingen stevig zich vastgezet
Lagers	Defect of slecht gemonteerdlager	Vervang de lagers of verrang ze bij elke reparatie
	Radiale overbelasting	Controller de druk en spanning
	Vuilfiltering	Reinig de motor van binnen
Winding wordt warm	Anker met kortgesloten,zwarte winding	Vervang. Gebruik alleen originele reserveonderdelen. Spoel Niet terug.
	Hoge vochtigheidsgraad	Schoonmaken en drogen op 110°C
	Kortgesloten spoel of winding,zwart isolatiematerialiaal.	Vervang. Gebruik alleen originele reserveonderdelen.
	Losse binnenste aansluiting	Controller en draai goed vast
Collector wordt warm	Kortsluiting tussengegmenten	Reinig collector en neem contact op met de fabrikant
	Slecht contact of versleten koolborstels	Controller of revang
	Verkeerde kwaliteit koolborstel	Alleen originele koolborstels en voor spanning van 48 V
	Overmatige veerspanning	Opnieuw kalibreren of verrangen
	Vuil of beschadigd oppervlak	Reinig of herstel collector

REINIGING EN ONDERHOUD

De machine kan worden gereinigd door nicht-gespecialiseerd personeel. De persoon verantwoordelijk voor de reiniging moetbekend+zijn met de uitschakelingsknoppen en de hoofdeigenschappen van de machine om gevaarlijke situatuies te voorkomen.

Het onderhoud aan de machine要去 worden UITgevoerd door zeer vaardig personeel dat de machine en de onderdelen ervan zeer goed kent.

onderhoudswerkzaamheden moeten wordenuitgevoerd terwijl de machine isuitgeschakeld.

Wacht tot alle onderdelen zichn gestopt en afgekoeld.

WAARSCHUWING!

Beschem de ogen en het haarijdens het reinigen van de machine met een persluchtpistol.

Wonneer de machine in een giftige omgeving werk, draag dan een special masker en de juiste beschermende kleding wonneer u onderhoudswerkzaamheden aan het stofffilteruitvoert.

REINIGING

Algemene reiniging van de machine

Reinig de coating, panelen en knoppen van de machine met een zachte doek, droog of met wat mild schoonmaakmiddel.

OPMERKING

Gebruik geen oplosmiddelen zoals alcohol, benzine of ethylacetaat odomat deze de oppervlakken können beschadigen.

Verwijder resten van stof en ander vuil van de bedieningsspanelen van de machine (digitale displays, controle- en waarschuwingslampjes, schakelaars).

OPMERKING

Let goed op wanner u elektrische onderdelen reinigt.

Wanner de elektrische onderdelen要去en worden gereinigd, mag dit alleen door gespecialiseerd personeel worden uitgevoerd, met behulp van Niet-corroderende producten die geschikt zich voor elektrische circuits.

PERIODIEK ONDERHOUD

WAARSCHUWING!

Alle onderhoudswerkzaamheden要去en worden uitgevoerd verwijl de machine isuitgeschakeld.

Wacht tot alle onderdelen zich gestopt en afgekoeld.

Volg voor onderhoud aan de motor de instructiesuit de gebruikers- en onderhoudshandleiding van de motor die op de veegmachine is gemonteerd. Deze handleiding worden in een speciale hoes geleverd.

De aanbevolen werkzaamheden voor periodiek onderhoud worden in deze tabel samengevat.

ONDERHOUDSTABEL

Onderhoud	Elke 10 eur	Na 50 eur	Elke 150 eur	Elke 300 eur	Elke 500 eur	Elke 1.000 eur	Elke 2.000 eur
Controle motoroliepeil
Controle peil hydraulische olie
Reiniging drogeluchtfilter
Reiniging waterradiateur
Reiniging gesloten zakfilter
Controle V-snaar
Controle koelleiding
Controle remvloeistofpeil
Controle accu
Controle waterfilter stofcontrolesystem
Reinigung wateraftapmondstuk van brandstofffilter
Reinigung radiateur
Reinigung brandstoffpompfilter
Verversing motorolie
Vervangig oliefiltrilelement
Vervangig filter van hydraulische olie voor tandwijlpomp
Vervangig filter van hydraulische olie voor hydrostatische pomp
Controle V-snaar
Vervanging olieffilterelement
Vervanging brandstofffilterelement
Vervanging filter van hydraulische olié voor hydrostatische pomp
Vastdraaien brandstofschroef en fitting
Controle injector
Controle gloeibougie
Vervanging motorluchtfilter
Reiniging brandstoftank
Vervanging dynamoriem
Verversing hydraulische olié
Vervanging borstel voor startmotor
Controle druk hydraulische motor en pomp
Controle slijtage afdichtpakking
Controle remsystem
Controle spel ing bewegende onderdelen

Aandrijving gelijkstroommotor (SR 1450 B)

Onderhoud		Elke 150 eur	Elke 200 eur	Elke 400 eur	Elke 6 maanden	Elk一年多	Telkens wanner er een contrôle worden uitgevoerd
Collector	Zorg dat het oppervlak waar de koolborstels langus schuiven is voorzien van een gelijkmatige, glanzende, transparantelichtgrijze laag.
	Controller of er geen Zwarte vlekken of brandplekkenussen de segmenten van de collector en op de buitenste kroon van de collector zitten.
	Zorg dat het oppervlak van de collector Niet is gestreept, diep gegroefd of ingebrand op de binnenste of buitenste randen van het segment.
	Controller of de borstels geen groeven op het oppervlak van de collector hebben aangebrachte en of de isolatiemica Niet uit het koperen segment steekt.
	Controller of de collector schoon is en of er geen brandplekken op de segmenten zitten. Reinig de collector eventueel zoals beschreiben.
	Controller de excentriciteit.
	Reinig de collector met speciale rubberen sticks. Reinig waar nodigCUSen de segmenten.
Onderhoud		Elke 150 eur	Elke 200 eur	Elke 400 eur	Elke 6 maanden	Elk一年多	Telkens wonneer er een controle wordt uitgevoerd
Koolborstels	Controller de koolborstel op slijtage Deze is versleten wanneer meer dan de helft van de totale lengte is versleten. Controller de borstel vrij in de borstelhouser kan bewegen, of hij goed door de veer worden ingedrukt en of de veer nog elastisch is.
	Zorg dat het oppervlak waar de koolborstels langus schuiven gelijkmatig en goed gepolijst is en dat de lijnvermoring of poresheid minimaal is en gelijkmatig is.
	Controller de kabel op slijtage en zorg dat de aansluitklemmen goed+zijn aangedraaid.
	Zorg dat er geen grote strepen, diepe groeven, brandplekken of splinters op de rand van de koolborstel zitten en dat de koolborstels op dezelfde manier zich insgeslen.
	Controller de behuizing op slijtage en spelimg. De borstels gaan meestal 6 maanden tot 1aar mee, afhankelijk van het gebruik.
	Controller de druk van de koolborstel en de koppeling.
	Wanner het waarschuwingslampje gaat branden, moeten de koolborstels worden verrangen, zichs als ze nog geen 300 eer着眼血液循环.
Klemmen	Controller de de boutmoeren goed+zijn aangesloten en of het isolatiematerialiaal in goede staat is.
Ventilator	Zorg dat de luchtinlaten Niet verstopt+zijn en dat de ventilator vrij kan draaien.
Lagers	Controller de temperatuur en het trillings- en geluidsniveau.
Isolatie	Gebruik een megohmmeter wanneer de omgeving nat is om de isolatiewaarde te controleren: deze mag nooit minder+zijn dan 2 MOhm.
Schroeven	Controller of de schroeven Niet los zitten.
	Controller of er geen defecte contacten in de elektrische aansluitingen zitten dieplaatselijk voor oververhittinguren zorgen.
Windingen	Algemene reiniging. Controller of de isolatie aan massa minder dan 2 MOhm is.

PERIODIEKE CONTROLES

Accu (SR 1450 D)

WAARSCHUWING! Draag handschoenen en een bril.

Controleer het niveau van de elektrolyt.

Controleer de accupolen op oxidatie.

Reinig het volledige oppervlak van de accu met een vochtige spons.

Bandenspanning

Aanbevolen spanning: 7 bar

Vloeistofpeil

Remvloeistof: DOT4

Hydraulische olie (SR 1450 D):AGIP Arnica 46

Hydraulische olie (SR 1450 B): Rotra ATF

Motorolie: AGIP Sigma

(HD série 3 MIL - L 2104-C

API - CD)

Koelvloeistofpeil (SR 1450 D)

Mengsel: 50 % AGIP antiviries en 50 % water

Afstelling sluting beschermplaat

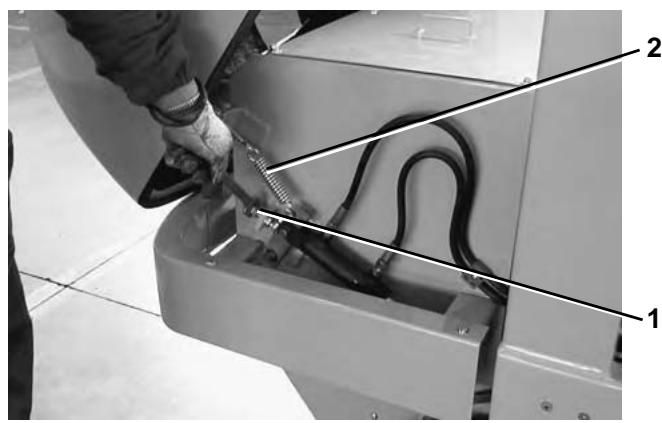

Draai de borgmoer los (1, Afb. L).
Stel de bevestiging af en controller of het sluitpaneel van de beschermplaat hermetisch aflsuit.
- Stel de druk van de beschermplaatveer (2, Afb. L) af met de bevestigingsmoer.

Afstelling handrem

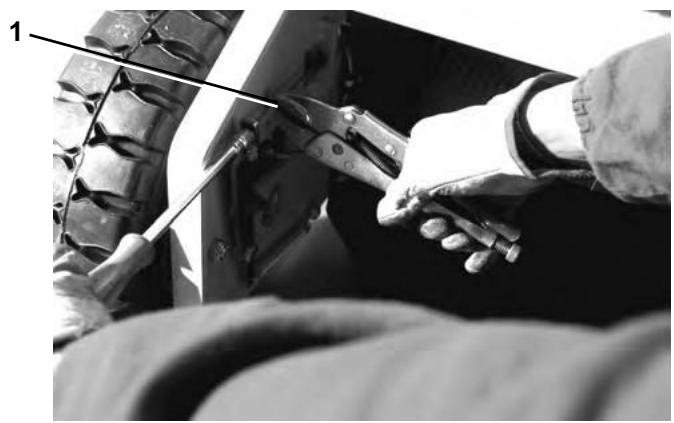

Draai of trek de moer (1, Afb. M) los, maar zorg dat u het kabeluiteinde nicht verplaatst.
Zorg bij het afstellen van de kabelspanning dat de rem nicht worden vergrendeld.

Vervanging motorlichtfilter (SR 1450 D)

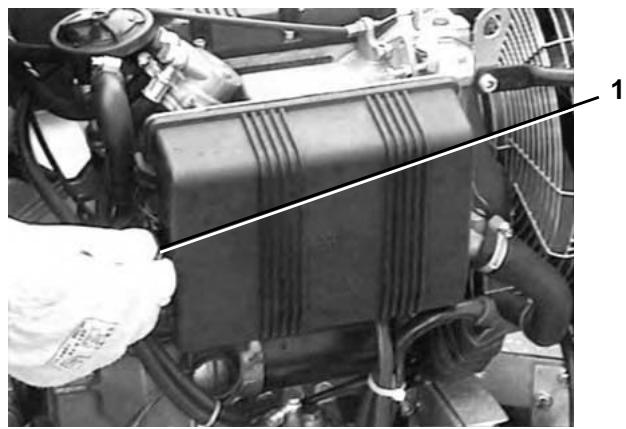

Haal de haak los met behulp van het lipje (1, Afb. N) en verwijder de afdekking.

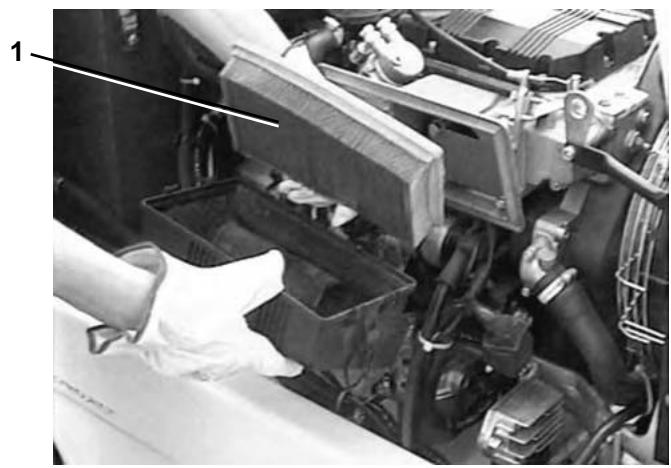

- Verwijder en verrang het filtrelement (1, Afb. O).
- Plaats de afdekkingtering en haakdezervast.

Vervanging filter van hydraulische olie voor tandwielpomp

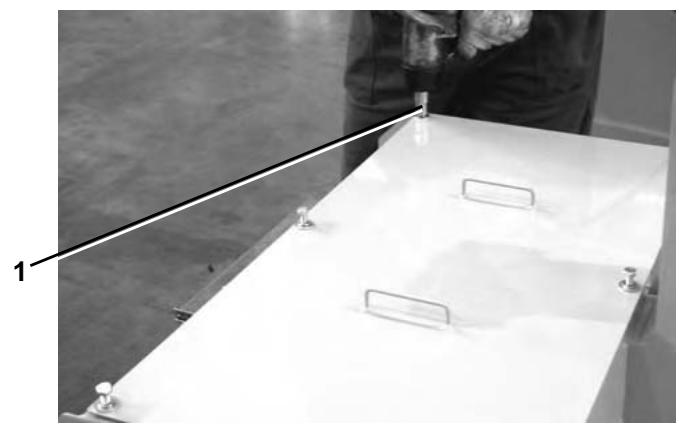

• Verwijder de tankafdekking (1, Afb. P).
  Leeg de tank met een pomp.

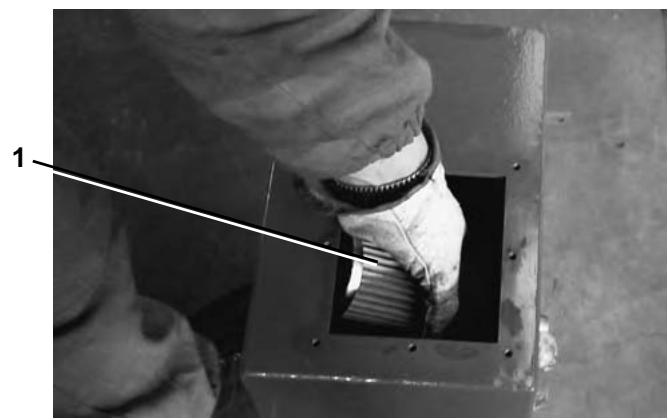

  Schroef de filters (1, Afb. Q) los uit de holders in detank.
  Schroef de neue filters op hun plaats met de juiste sleutel en plaats de tankafdekking terug.
  Schroef de aftapplug vast.
• Controller het oliepeil en Veel eventueel bij.

WAARSCHUWING!

Vervuil het milieu Niet met gebruekte olie en filters.

Vervanging filter van hydraulische olie voor variabile toevoerpomp.

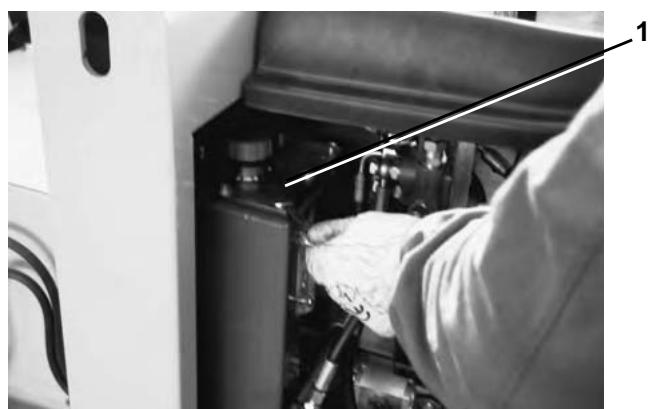

Schroef het filter (1, Afb. R) los en doe het in een container voor speciaal afval. Vervang door een origineel filter.

WAARSCHUWING!

Vervoil het milieu Niet met gebruekte olie en filters.

BUITENGEWOON ONDERHOUD

WAARSCHUWING!

Alle onderhoudswerkzaamheden要去en worden uitgevoerd verwijl de machine isuitgeschakeld.

Wacht tot alle onderdelen zichn gestopt en afgekoeld.

Volg voor onderhoud aan de motor de instructiesuit de gebruikers- en onderhoudshandleiding van de motor die op de veegmachine is gemonteerd. Deze handleiding worden in een speciale hoes geleverd.

Vervanging keerring rechts

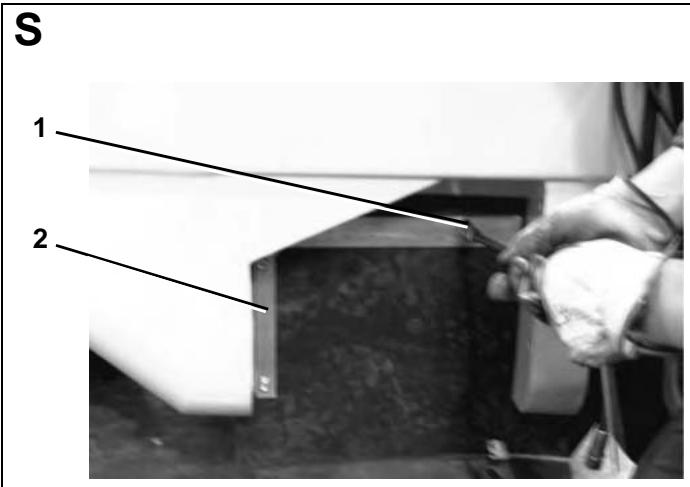

• Verwijder de bevestigingsschroeven (1, Afb. S) en de keerringhouser (2).
• Plaats de neue keerring met de keerringhouder zodenig dat de keerring de grond ie's raakt.
  Draai de bevestigingssschroeven vast.

Vervanging keerring links

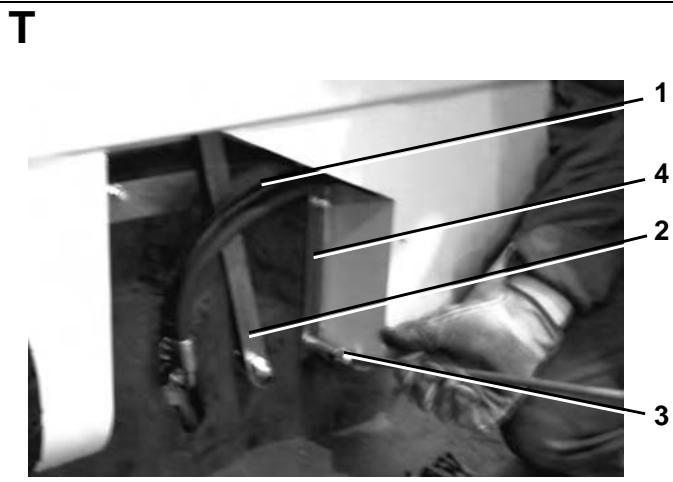

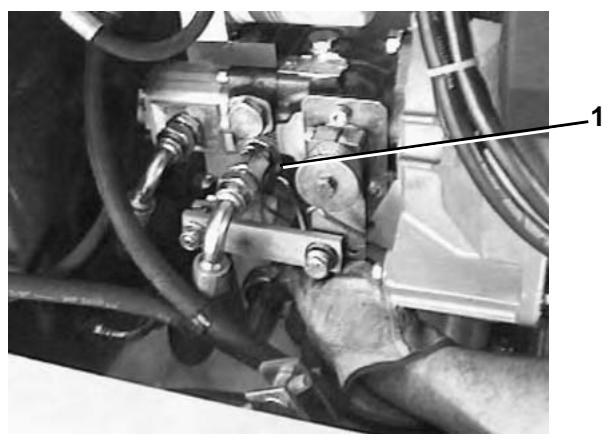

Schroef de motorleidingen (1, Afb. T) los.
Schroef de hoofdborstelarm (2, Afb. T) los.
- Verwijder de bevestigingsschroeven (3, Afb. T) en de keerringhouser (4).
- Plaats de neue keerring met de keerringhouser zodenig dat de keerring de grond ie's raakt.
Draai de bevestigingssschroeven vast.

Vervanging hoofdborstel

• Verwijder de bevestigingschroeven en de keerringhouser.
• Verwijlder de schroef van het deksel rechts.
• Verwijder het deksel rechts.
• Verplaats de keerring opzij.

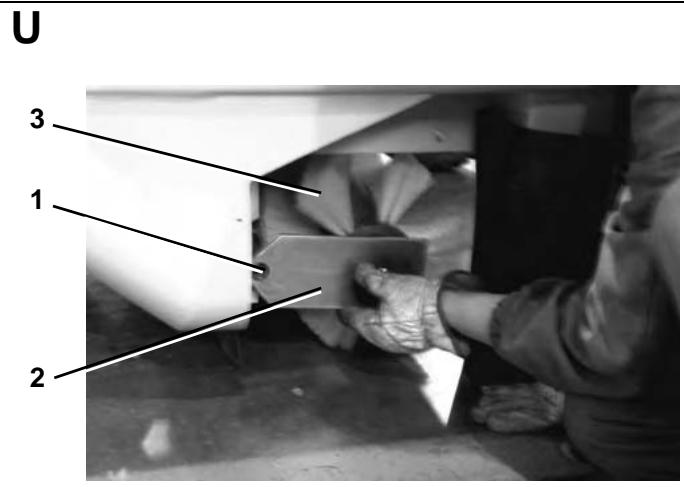

• Verwijder de splitpen (1, Afb. U).
• Verwijder de steun (2, Afb. U).
• Verwijder de borstel (3, Afb. U).
  Monteer de neue borstel (3, Afb. U).
  Monteer de steun (2, Afb. U).
• Plaats de splitpen (1, Afb. U) terug.
• Plaats de keerring en de keerringhouser terug.
  Sluit het deksel.

Afstelling hoofdborstel (afdruk op de grond)

Wanner de hoofdborstel enkele minuten links draaat verwijl de machine stilstaat, kan de afdruk op de grond worden gebruikt om de borstel zich af te stellen.

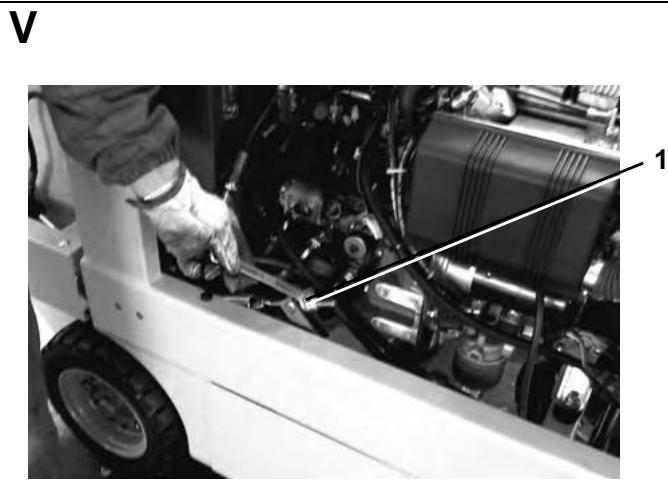

• Wanner de afdruk minder dan 40mm of meer dan 100 mm bedraagt, stel de veerdruk dan af met de bevestigingsschroef (1, Afb. V).

Vervanging zichborstel

Schroef de bevestigingschroef (1, Afb. W) los en verwijder de borstel.
Schroef de bevestigingschroef van de steun los.
Vervang de borstel en plaats de bevestigsschroeven terug.
- Bevestig de borstel op de motor.

Afstelling zichborstel

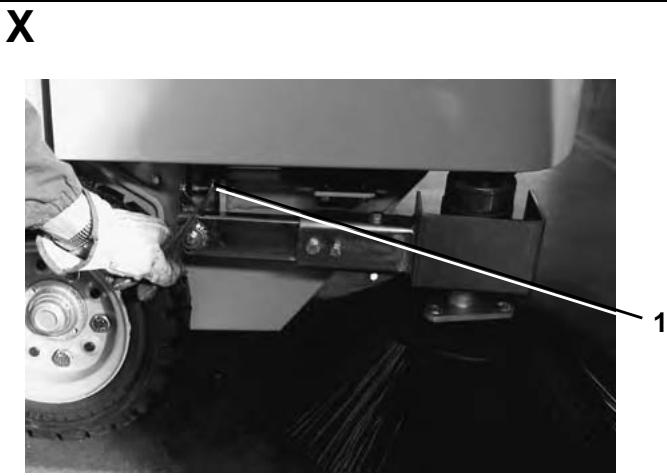

• Stel de druk van de borstel af met de stelschroef (1, Afb. X).

Vervanging achesterkeerring

• De keerring要去 the ground light en gelijkmatig raken.

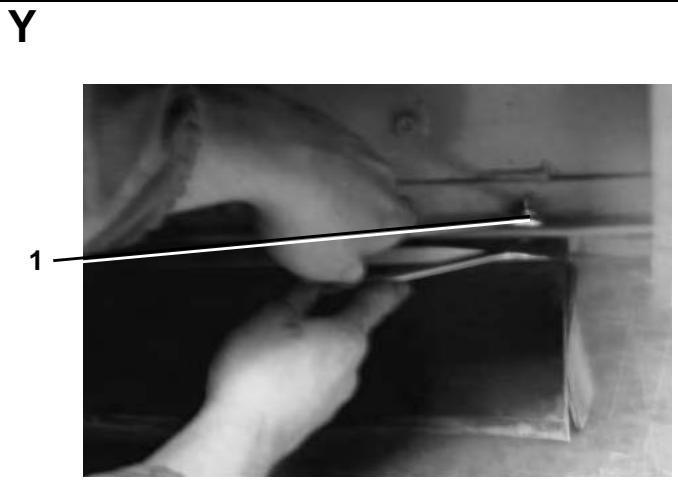

• Verwijder de bevestigingsmoeren (1, Afb. Y) om de keerring te verrangen.
• Verwijlder de keerringhouser.
  Vervang de keerring enplaats terug.

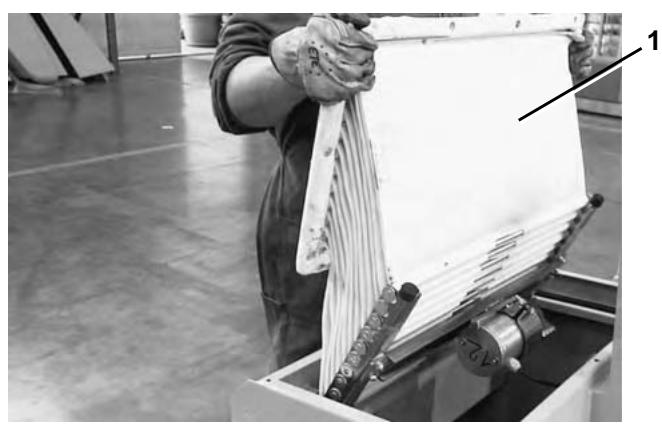

Vervanging gesloten zakfilter

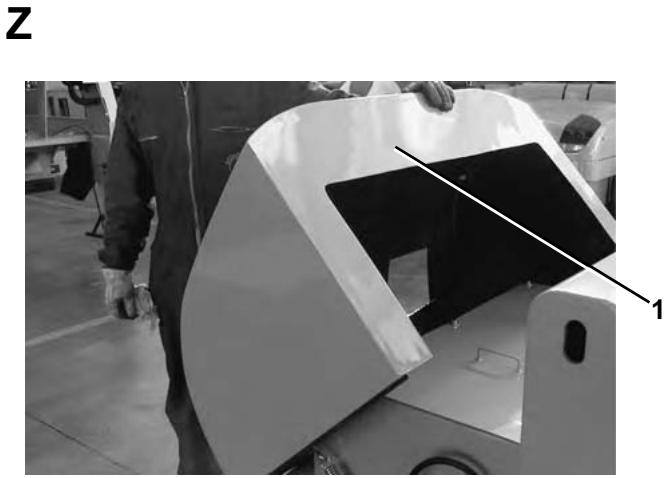

• Open de klep van de container (1, Afb. Z).
  Draai de schroeven van de afdekking (1, Afb. AA) los.

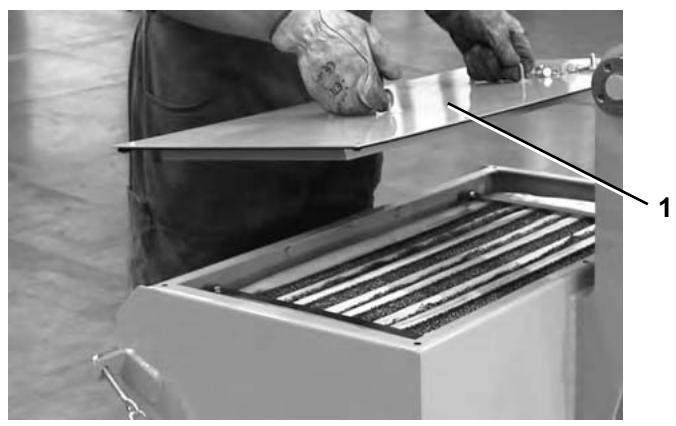

• Verwijder de afdekking (1, Afb. AB).

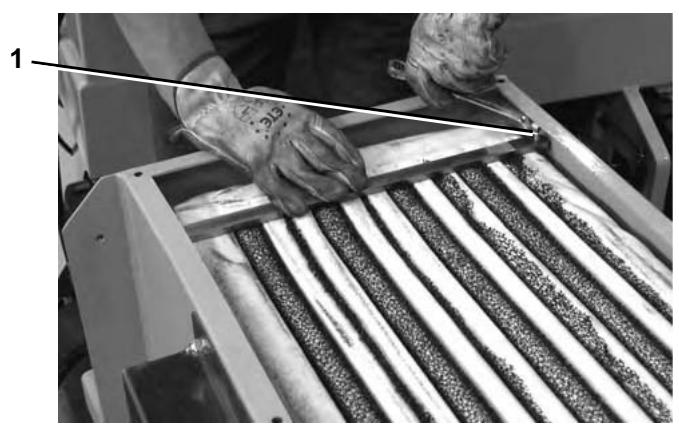

• Verwijder de bevestigingsstangen door de schroeven (1, Afb. AC) los te draaien.
• Verwijder het filter (1, Afb. AD).

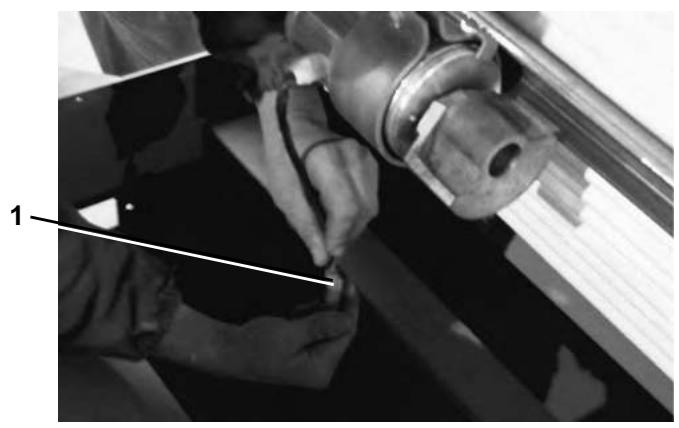

  Koppel de kabel (1, Afb. AE) van de filterschudder los.
• Vervang het filter.
  Sluit de filterschudder wee aan.
• Plaats het filter (1, Afb. AD) terug in de container.
• Plaats de bevestigingsstangen terug.
  Draai de bevestigingschroeven (1, Afb. AC) vast.
• Plaats de afdekking (1, Afb. AB) terug.
  Zorg bij het monteren van het filter dat de pakking van de afdekking lucktdicht is en dat het filter juist worden geplaatst.

Machine loskoppelen

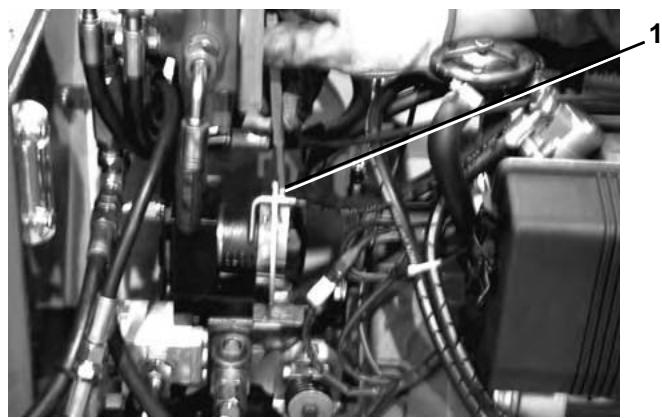

Wanneer u de machine wilt slepen, koppel dan de hydrostatische transmissie los door de schroef (1, Afb. AF) gegen de klok in te draaien.

EXTRA ACCU

SR 1450 B

Onderhoudsinstructies

Een kokervormige, afgeschermde aandrijfaccu bestaande uit 18 cellen, type 4 HAN 320N - 36 V - Capaciteit 320 Ah met lading voor 5=uur. Gemonteerd op de SR 1450.

Gebruik

De elektrische machine mag nooit worden gebruikt totdat de accu volledig leeg is. U knot het gebruik van de accu optimaliseren, vooral met betrekking tot servicelengte door slechts 90% van de capaciteit te gebruiken over eenperiode van 5 uur. De machine要去aarom stoppen met werken wonneer het vloeistofniveau in de cellen tot een soortelijk gewicht van 1,13 - 1,14 daalt, dit gewicht komt overeen met 90% van de capaciteit. Als de densiteit nicht worden gemeten,要去 de machine worden gestopt bij de eerste tekenen van verminderde prestaties en要去 de accu meteen of bij voorkeur na enkele uren stilstand worden opgeladen. Bij het programmeren van de lenghte van de arbeidsduur要去 rekening worden gehonden met deze vereiste, anders kan de accu voortijdig verouderd raken.

Opladen

Bij het opladen van de accu worden de accu voorzien van energie dieijdens gezbruik van de machine worden verbruikt. De eerste lading kan de maximaal toelaatbare lading zijn, namelijk: 58A.

De stroomsterkte moetECHTER geleidelijk dalen tijdens het laden, zodat als de accu 43,2 V (2,4 per cel) bereikt en de vloeistof in de cellen begint te koken, deze waarde nicht hoger wordt dan 19A (1/3 van de maximale lading).

De accu is opgeladen als:

• De densiteit van de elektrolyt een soortelijk gewicht van 1,27 - 1,28 bereikt.
• De elektrolyt kookt dan.

De temperatuur van de elektrolyt mag nicht hoger worden dan 45^ .

Wanner de accu automatisch worden opgeladen door middel van een stroomgelijkrichter, dan worden de accu Niet alleen voorzien van de energia die worden verbruiktijdens gebruik van de machine, maar stopt de machine met laden wanner de temperatuur van de elektrolyt de aangegeven waarde bereikt. VergeetECHTERNietdat van de verschillende onderdelen -machine, accu, gelijkrichter -de gelijkrichter het gevoeligst is. Wanner de accu Niet automatisch stoot met laden op het juiste moment, maar uren longer dan nodig oplaadt (bijvoorbeeld in het weekend), dan kan de accu dusdanig beschadigd raken dat hij onbruikbaar worden.

Gebruik dus een gegrichter van zeer goede kwaliteit en controllerer deze regelmatig omervoortzorgen dat hij perfect werk. De accu moet in een goedgeventileerde omgeving worden opgeladen.

Het volgende is verboden in de buurt van de accu, vooral tijdens het laden:

Lucifers aansteken;
- Open vuur gebruiken;
- Werken met een amarilslijpmachine of andere vonkend gereedschap.

Overladen

Accu's die in goede staat+zijn,hoeven meestal nicht te worden overladen.

Overladen worden aanbevolen voor accu's die langer dan 15 dagen Niet zijn gebruikt, volledig lege of defecte accu's, etc. De overlaadstroom mag nooit meerঀn dan de helft van de normale laadstroom voor eenperiode van ongeveer 9aar, opgedeel in drie perioden (3aar laden en 2aar rust)着眼. Wanner nodig zullen de monteurs de speciale overladingsbehandelingen aanbevelen.

Onderhoud

a) Bijvullen:

Het elektrolyteil van de cellen moet op onceveer 1 cm boven het geboorde oppervlak (spatschem) worden gezchoolen. Dit kurz u via de plugoppeningen in de cellen controleren.

Wonneer het peel daalt en het spatschemm Nieteer is bedekt, moet er gedistilleerd water worden toegevoegd totdat het vereiste peel worden bereikt. Het elektrolytpeil moet gelijkmatig in alle cellen worden bijgevuld zodat de densiteitgelijk is.

Deze nauwkeurigheid kan alleen worden verkreten door middel van de 'IMPIDOR'-vulvoorzieening die eenvoudig in gebruik is en waaroor geen specifieke nauwkeurigheid nodig is. Vul nooit bij met toevoertrechten, leidingen, etc., zichs wonneer dit zeer voorzichtig geleucht.

Hoe vaak er moet worden bijgevuld, is afhankelijk van de werkzaamheden die met de accu worden uitgevoerd, van de lading en de temperatuur. Controller het elektrolytpeil en de densiteit minstens een keer per week na het laden.

Wanner er vaker要去 worden bijgevuld, dan is dit te wijten aan overmatig of te lang laden. Controller en kalibreer de gegelijkrichter meteen.

b) Reiniging:

De accu要去 alsijd schoon en droog worden gehonden. Dit is zeer belangrijk om oxidatie op de hefhaken of op de houdderranden te voorkomen, waar dit stroomlekkage en corrosie kan veroorzaken.

Reinig het volledig oppervlak van de accu regelmatig met een vochtige spons om de laag zour die worden afgezetijdens het laden te verwijdersen.

Als de houder een ontladingsopening heeft (helaas hebben Niet alle holders zo'n opening of is dit nicht möglichk), reinig het oppervlak dan met waterstralen, waarmeu u betere resultaten dan met een spons bereikt.

U hoeft de accu daarna Niet te drogen. Omdat alle zuurresten zich verwijderd, worden de cellen snel droog.

DEMONTEREN, AFDANKEN

OPMERKING

Het materiaal moet volgens de geldende wetgeving worden afgevoerd.

DEMONTEREN

OPMERKING

Let bijzonder goed op bij het loskoppelen van de geleiders die onder stroom staan, ook wonneer het contactslot in de stand '0' staat.

Koppel de kabels los van de bedieningsspanelen en let waar bij goed op de markeringen op elke kabel. Zie de bedradingsschema's.

Verwijder geen referentienummers van kabels en klemborden.

Het hydraulische system demonteren

Demonteer de hydraulische systemen aan de hand van de betreffende schema's.

Voordat de machine Mechanisch worden gedemonteerd,
moeten alle onderdelen die contact makes met het materiaal
worden gespoeld en要去 de rest van de machine grondig
worden gereinigd.

Zie het hoofdstuk 'Vervoer' voor het opheffen van de machine en de veiligheidsmaatregelen die要去en worden genomen.

Verpakking

Gebruik verpakkingsmaterial dat geschikt is voor het gewicht en de eigenschappen van het onderdeel.

OPMERKING

Bevestig een plaatje met het gewicht van de verpakking, de inhoud en andere informatie nodig voor het vervoer.

AFDANKEN

Gebrukte olie

Gebruikte smeer- en hydraulische olie mag Niet in de omgeving (kanalen, rioolsystemen, etc.) komen, maar要去en worden afgegeben bij geauthoriseerde afvalverwerkingsbedrijven.

We raden u aan u nauwgezet aan de geldende wetgeving te honden.

Dergelijkke materialen要去en in perfect afgesloten containers worden bewaard zodate gebruikte olie Niet kan wegleken en andere stoffen verruilt, inclusief regenwater. Oliefilters要去 op bezelfde manier worden bewaard en bij geautorieerde afvalverwerkingsbedrijven worden afgegeben.

Gebruekte Ioodaccu's

Gebruekte accu's vallen in de afvalcategorie 'giftig, schadelijk'.

Deze materialen要去enaar speciaal geauthoriserede bedrijven worden gebracht om te worden afgevoerd. Wanner dit Niet mogelijk, moet de tijdelijke opslag' volgens de geldende wetgeving worden uitgevoerd.Dit betekent vooral: toestemming voor tijdelijke opslag.Bewaar het materiaal in een perfect afgesloten, kunststof container met een capaciteit die minimaal gelijk is aan de hoeveelheid elektrolyt in de accu. Er mag nooit regenwater in de containerslekken.

Material dat door de machine worden verzameld

Het materiaal dat door de machine worden verzameld, kan en moet als huishoudafval of dergelijke worden afgegeven bij het gemeentelijk afvalverwerkingspunt (volgens eerdere overeenkomsten).

Dit is möglich w进而er het afval geen giftige of schadelijke stoffen bevat.

Bij het reinigen van omgevingen waar in giftige of schadelijk afval aanwezig kan zich, moet al het materiaal apart en met een lege container worden verzameld. Het afval要去 daarna volledig worden gestort in speciale containers die volgens de geldende wetgeving en provinciale, regionale en nationale regels要去 worden verwerkt.

Afdanken

Wanner het einde van de levensduur van de machine is bereikt,要去en alle onderstaande materialen die tot de machine behoren worden afgevoerd.

We raden u aan de machine bij een geauthoriseerd bedrijf te brengen dat de machine op de juiste manier zar afdanken.

Voor het afvoeren van olie, filters en accu's gelden de hierboven beschreiben procedures. De ABS- en metalen onderdelen konnen worden verwerkt tot secundair ruw materiaal. Slangen, pakkingen, kunststof en glasvezel moeten worden gesorteerd en bij het gemeentelijkke afvalverwerkingspunt worden afgegeben.

OPMERKING

De verschillende materialen van de machine要去en op de juiste afvalverwerkingspunten worden afgeleverd.

OPMERKING

Houd u.altijd aan de geldende wetgeving van het betreffende land.

WEEE 2002/96/EC

SCHEMA'S

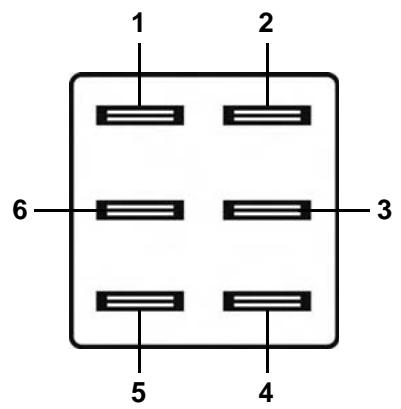

ZEKERINGENPOSITIES

SR 1450 D

(Zie Afb. AG)

1. Regeleenheid: 10A
2. Waarschuwings-/controlelampjes: 7,5A
3. Magnetecklep diesel: 7,5A
4. Waarschuwingsknipperlichten: 7,5A
5. Verlichtingssystem: 7,5A
6. Filterschudder en aanzuiging: 20A

SR 1450 B

(Zie Afb. AH)

1. Vrij: 7,5A
2. Filterschudder-claxon: 7,5A
3. Lichten: 10A
4. Veiligheidsvoorziening bij starten: 15A
5. Elektromagnetische schakelaar accessoires: 15A
6. Elektromagnetische schakelaar-Controlelampje acculading: 10A
7. Voedingslijnzekering in de motorruimte: 150A

BEDRADINGSSCHEMA'S

SR 1450 D

(Zie Afb. Al)

A: Dynamo 14V-45A
AA: Claxon
B: Accu 12V-45A
B1: Gloeilamp temperatuur gloeibougie
B2: Gloeilamp olie
B3: Sensor achteruitrijversnelling
B4: Bimetalen thermostat
C1: Zoemer acheteruirijversnelling
C2: Alarmzoemer achteruitrijversnelling
CC: Regeleenheid gloeibougie
CH: Contactslot
CO: Urenteller
EV: Magneetklep diesel
F1: Zekering regeleenheid
F2: Zekering controle-/waarschuwingslampje
F3: Zekering aanzuiging-filterschudder
F4: Zekering magneetklep diesel
F5: Zekering claxon/verlichting
F6: Zekering optioneel waarschuwingsknipperlichten
G: Vlotter laag brandstofpeil
IAA: Drukknop claxon
IE: Schakelaar optioneel waarschuwingsknipperlichten
II: Optionele richtingaanwijzerschakelaar
IL: Lichtschakelaar
ISV: Schakelaar filterschudder-aanzuiging
I: Flits
L1-4: Optionele dagverlichting
L5-6: Optionele koplampen
L7-8: Optionele richtingaanwijzers links
L9-10: Optionele richtingaanwijzers rechts
M: Veiligheidsmicroschakelaar stool
MA: Startmotor

MS: Motor filterschudder
MV: Motor aanzuiging
R: Spanningsregelaar
R1: Relais zoemer acheteruirijversnelling
R2: Relais zoemer brandalarm
S1: Waarschuwingslampje gloeibougie
S2: Waarschuwingslampje accu
S3: Waarschuwingslampje olie
S4: Waarschuwingslampje laag brandstofpeil
S5: Optioneel controelampje koplampen
S6: Controleampje richtingaanwijzer
S7: Controleampje aanzuiging
S8: Controleampje filterschudder
K1/2: Gloeibougies

SR 1450 D

(Zie Afb. AJ)

B: Accu 36V 320A aandrijving

B1: Sensor achteruitrijversnelling

B2: Bimetalen thermostat

C1: Zoemer achteruitrijversnelling

C2: Zoemer brandalarm

CH: Contactslot

CO: Urenteller

D1: 6A60 diode

F1: Vrijezekering

F2: Zekering motor filterschudder

F7: Algemene zekering

IAA: Drukknop claxon

IE: Schakelaar optioneel waarschuwingsknipperlichten

II: Optionele richtingaanwijzerschakelaar

IL: Lichtschakelaar

IS: Drukknop filterschudder

IV: Resetschakelaar aanzuiging

I: Flits

L1-4: Optionele dagverlichting

L5-6: Optionele koplampen

L7-8: Optionele richtingaanwijzers links

L9-10: Optionele richtingaanwijzers rechts

M1: Veiligheidsmicroschakelaar stoel

MS: Motor filterschudder

MT: Motor 36V 2,5 kW

MV: Motor aanzuiging

MV1: Motor koelventilator

R1: Elektromagnetische schakelaar starten

R2: Relais zoemer acheteruitrijversnelling

R3: Relais zoemer brandalarm

S1: Schakelaarlampje

S2: Schakelaarlampje

S5: Controlelampje verlichting

S4: Controleampje richtingaanwijzer

SC: Controleampje acculading

SP: Contactplug 160A

SCHEMA HYDRAULICA

(Zie Afb. AK)

• Olietank hydraulisch system
• Filter hydraulische olie
  Hoofdborstelcylinder
  Aandrijfpomp + accessoires
  Stuwmotor
  Hydraulische motor aandrijving
• Verdeler
  Cylinder beschermplaat
  Hefcylinder container
  Hydraulische motor hoofdborstel
  Hydraulische motor zijborstel rechts
  Hydraulische motor zijborstel links
  Keerklep
  Cylinder zijborstel links
  Cylinder zijborstel rechts
  Vergrendelingsklep

ACCESSOIRES EN OPTIES

DERDE BORSTEL

Breng de hoofd- en zijborstels omlaag om de derde borstel te latenten bewegen.

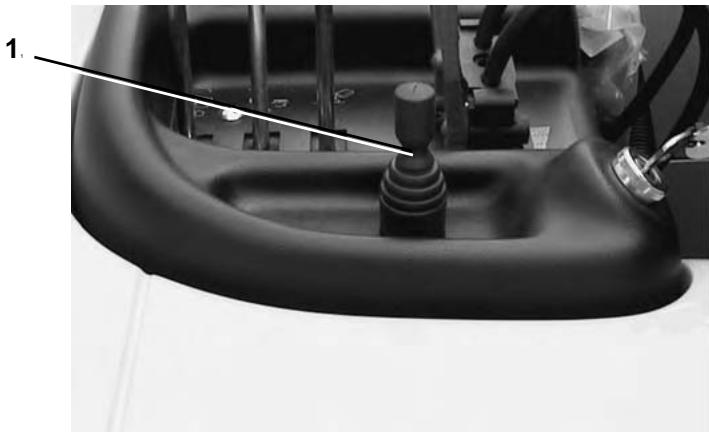

Bedien de borstel met de joystick (1, Afb. AL).

J

K

L

M

N

0
P

Q

R

AA

AB

AC

AD

AE

AF

AG

AH

AI

AJ

AK

AL

F

G
