SR 1450 B_D - Balayeuse industrielle NILFISK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Balayeuse autoportée
Caractéristiques techniques principales	Balayeuse à conducteur porté, idéale pour le nettoyage de surfaces intérieures et extérieures.
Alimentation électrique	Électrique, alimentée par batterie
Dimensions approximatives	Longueur : 1300 mm, Largeur : 800 mm, Hauteur : 1100 mm
Poids	Environ 300 kg
Type de batterie	Batterie plomb-acide
Tension	24 V
Puissance	Puissance moteur : 1,5 kW
Fonctions principales	Balayage, aspiration, nettoyage de surfaces variées
Entretien et nettoyage	Vérification régulière des brosses et filtres, nettoyage du réservoir d'eau et des brosses après utilisation.
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés, facilité de réparation.
Sécurité	Équipée de dispositifs de sécurité, respecter les consignes d'utilisation pour éviter les accidents.
Informations générales utiles	Idéale pour les grandes surfaces commerciales, entrepôts, et espaces publics.

FOIRE AUX QUESTIONS - SR 1450 B_D NILFISK

Comment démarrer la NILFISK SR 1450 B_D ?

Pour démarrer la NILFISK SR 1450 B_D, assurez-vous que l'appareil est branché sur une prise électrique. Appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si tout semble en ordre, contrôlez le fusible de l'appareil et remplacez-le si nécessaire.

Comment nettoyer les filtres de la NILFISK SR 1450 B_D ?

Pour nettoyer les filtres, retirez-les du compartiment prévu à cet effet. Tapotez doucement pour enlever la poussière ou rincez-les à l'eau tiède. Assurez-vous de bien les sécher avant de les remettre en place.

Que faire si l'aspirateur perd de la puissance d'aspiration ?

Vérifiez si le sac à poussière est plein ou si le réservoir est plein. Nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également que les tuyaux ne sont pas obstrués.

Est-il possible d'utiliser des accessoires d'autres modèles avec la NILFISK SR 1450 B_D ?

Il est recommandé d'utiliser uniquement des accessoires compatibles spécifiquement conçus pour la NILFISK SR 1450 B_D pour garantir un fonctionnement optimal.

Comment effectuer un entretien régulier de la NILFISK SR 1450 B_D ?

Pour un entretien régulier, nettoyez les filtres, videz le réservoir ou remplacez le sac à poussière, et vérifiez les tuyaux pour déceler toute obstruction. Inspectez également les brosses et les rouleaux.

Où trouver des pièces de rechange pour la NILFISK SR 1450 B_D ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés NILFISK ou sur le site officiel de NILFISK. Assurez-vous d'utiliser les pièces compatibles avec votre modèle.

Que faire si l'appareil émet des bruits inhabituels ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Vérifiez si des objets étrangers bloquent les brosses ou les tuyaux. Si le bruit persiste, contactez un service technique agréé.

MODE D'EMPLOI SR 1450 B_D NILFISK

Modell/Modèle/Model/Model

: SWEeper

Typ/Type/Type/Type

: SR1450B-D

Seriennummer/Numéro de série/Serial number/Seriennummer

Baujahr/Année de fabrication/Year of construction/Baujahr

Je soussigné certifie que les modèles ci-dessus sont fabriqués conformément aux directives et normes suivantes.

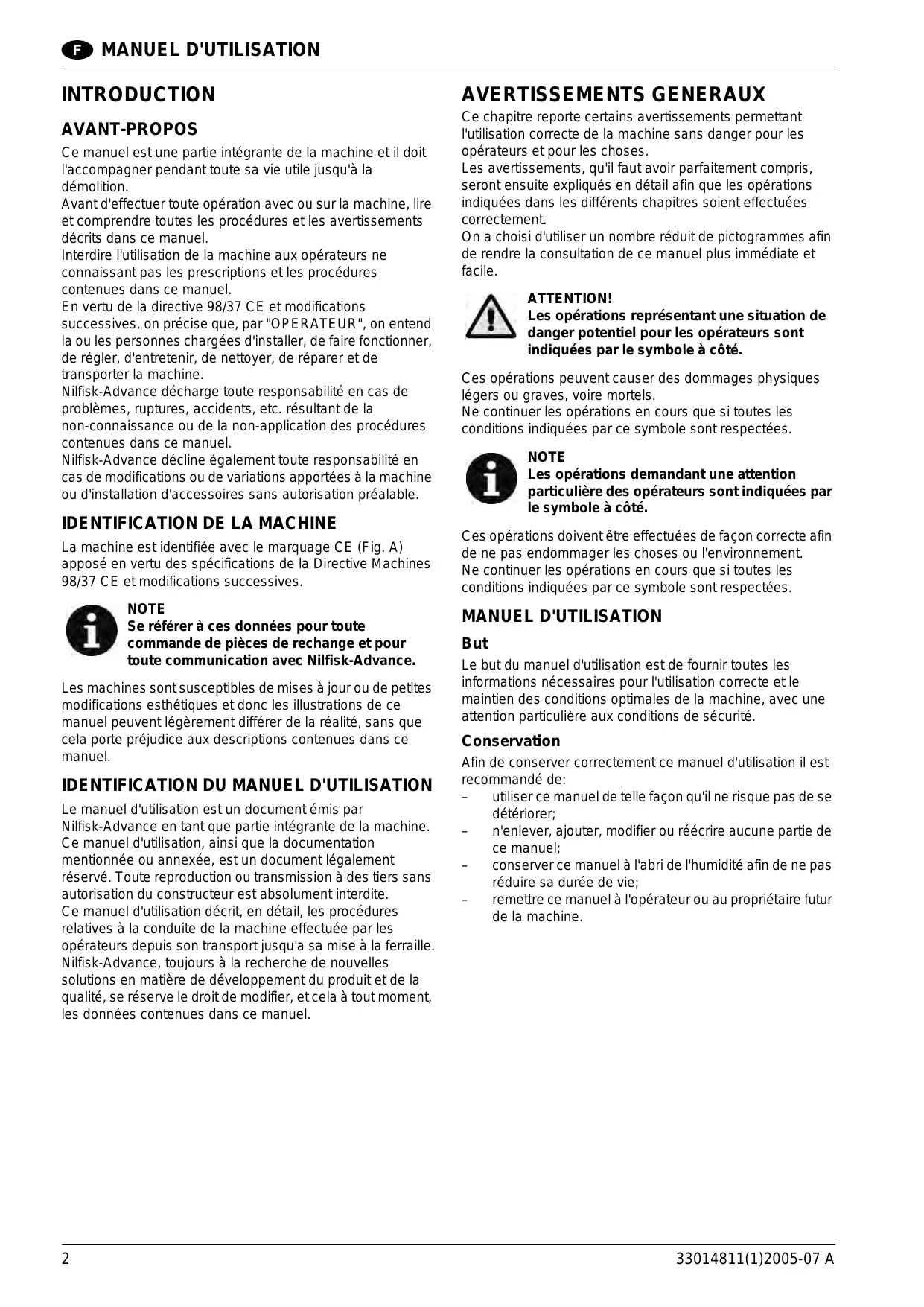

Ce manuel est une partie intégrante de la machine et il doit l'accompagner pendant toute sa vie utile jusqu'à la démolition.

Avant d'effectuer toute opération avec ou sur la machine, lire et comprendre toutes les procédures et les avertissements décrits dans ce manuel.

Interdire l'utilisation de la machine aux opérateurs ne connaissant pas les prescriptions et les procédures contenues dans ce manuel.

En vertu de la directive 98/37 CE et modifications successives, on précise que, par "OPERATEUR", on entend la ou les personnes chargées d'installer, de faire fonctionner, de régler, d'entretenir, de nettoyer, de réparer et de transporter la machine.

Nilfisk-Advance décharge toute responsabilité en cas de problèmes, ruptures, accidents, etc., résultat de la non-connaissance ou de la non-application des procédures contenues dans ce manuel.

Nilfisk-Advance décline également toute responsabilité en cas de modifications ou de variations apportées à la machine ou d'installation d'accessoires sans autorisation préalable.

Identification de la machine

La machine est identifiée avec le marquage CE (Fig. A) apposé en vertu des spécifications de la Directive Machines 98/37/CE et modifications successives.

Se référer à ces données pour toute commande de pièces de rechange et pour toute communication avec NILFISK-ADVANCE.

Les machines sont susceptibles de mises à jour ou de petites modifications esthétiques et donc les illustrations de ce manuel peuvent légèrement différer de la réalité, sans que cela porte préjudice aux descriptions continues dans ce manuel.

Identification du MANUEL d'utilisation

Le manuel d'utilisation est un document émis par Nilfisk-Advance en tant que partie intégrante de la machine. Ce manuel d'utilisation, ainsi que la documentation mentionnée ou annexée, est un document légalement réservé. Toute reproduction ou transmission à des tiers sans autorisation du constructeur est absolument interdite. Ce manuel d'utilisation décrit, en détail, les procédures relatives à la conduite de la machine effectuée par les opérateurs depuis son transport jusqu'à sa mise à la ferraille. Nilfisk-Advance, toujours à la recherche de nouvelles solutions en matière de développement du produit et de la qualité, se réserve le droit de modifier, et cela à tout moment, les données contenues dans ce manuel.

Avertissements generaux

Ce chapitre rapporte certains avertissements permettant l'utilisation correcte de la machine sans danger pour les opérateurs et pour les choses.

Les avertissements, qu'il faut avoir parfaitement compris, seront ensuite expliqués en détail afin que les opérations indiquées dans les différents chapitres soient effectuées correctement.

On a besoin d'utiliser un nombre réduit de pictogrammes afin de rendre la consultation de ce manuel plus immédiate et facile.

Attention!

Les opérations représentant une situation de danger potentiel pour les opérateurs sont indiquées par le symbole à côté.

Ces opérations peuvent causer des dommages physiques légers ou graves, voire mortels.

Ne continuer les opérations en cours que si toutes les conditions indiquées par ce symbole sont respectées.

Les opérations demandant une attention particulière des opérateurs sont indiquées par le symbole à côté.

Ces opérations doivent être effectuées de façon correcte afin de ne pas endommager les choses ou l'environnement. Ne continuez les opérations en cours que si toutes les conditions indiquées par ce symbole sont respectées.

MANUEL d'utilisation

Le but du manuel d'utilisation est de fournir toutes les informations nécessaires pour l'utilisation correcte et le maintien des conditions optimales de la machine, avec une attention particulière aux conditions de sécurité.

Conservation

Afin de conserver correctement ce manuel d'utilisation, il est recommandé de :

• utiliser ce manuel de telle façon qu'il ne risque pas de se détériorer;
• n'enlever, ajouter, modifier ou réécrire aucune partie de ce manuel; conserver ce manuel à l'abri de l'humidité afin de ne pas réduire sa durée de vie;
• remettre ce manuel à l'opérateur ou au propriétaire futur de la machine.

Zones dangereuses

Toute zone située à l'intérieur ou à proximité de la machine représentant un risque pour la sécurité ou la santé des personnes exposées.

Personne exposée

Toute personne se trouvant entièrement ou partiellement dans une zone dangereuse.

Opérateur

La ou les personnes chargées d'installer, de faire fonctionner, de régler, d'entretenir, de nettoyer et de transporter la machine.

Responsabilite de l'operatur

• L'opérateur est responsable de l'entretien quotidien de la machine:

Il doit en prendre soin et la maintenir dans de bonnes conditions de travail; - En cas d'opération d'entretien programme, de dommage ou de rupture, l'opérateur doit informer le responsable ou le service technique; - L'opérateur ne doit pas transporter de personnes, d'animaux ou d'objets dans la machine; L'opérateur doit respecter les normes de sécurité en matière de circulation pour les déplacements; - La machine ne doit pas être utilisée pour des matières aux toxiques-nocifs. En cas de besoin, s'adresser préalablement au constructeur.

Attention!

En cas de mauvais fonctionnement de la machine, vérifier les procédures reportées dans les différents chapitres.

Precautions pour la sécurité des opérateurs

L'utilisation de la balayeuse est interdite au personnel non autorisé et non entraîné à la conduite de la machine. Pour l'entraînement à la conduite de la machine, voici les qualités requises:

• L'opérateur doit être majeur et doit être en possession du permis de conduire nécessaire pour conduire la balayeuse indépendamment du type d'utilisation. Il doit être en conditions psychologiques et physiques normales. Il est interdit de conduire cette machine sous l'effet de substances pouvant ALTERER les réflexes nerveux du conducteur (alcool, psychotropes, drogues, etc.). Il est dangereux d'utiliser la balayeuse sans avoir été formé et/ou autorisé.
• Ne pas utiliser la balayeuse dans des zones inflammables ou à risque d'explosion.
• Avant de descendre de la balayeuse, arrêtez les brosses, tirez le frein de stationnement, arrêtez le moteur et retirez la clé de contact.

Se déplacer lentement sur les pentes, les terrains accidentés ou glissants. - Faire attention lorsqu'on change de direction ou de sens de marche. Actionner la balayeuse avec soin lorsqu'on soulève le conteneur déchets pour la manoeuvre de vidange. - Les balayeuses commandées sans système d'éclairage (feux) sont limitées à l'utilisation dans des conditions d'éclairage optimal (naturel ou artificiel). - Bloquer le conteneur déchets à l'aide de deux supports de sécurité pour toute opération d'entretien avec le conteneur déchets soulevé. - Pendant les opérations d'entretien, ne pas s'approcher des parties en mouvement. - Éviter de porter des vêtements larges ou déboutonnés. Pour soulever la machine, utiliser des appareils de levage en mesure de supporter le poids global. - Protéger les yeux et les cheveux lorsqu'on effectue des opérations de nettoyage à l'aide d'un pistolet à air comprimé ou à eau. - Déconnecter les câbles de la batterie avant de travailler après du système électrique. - Éviter de toucher l'acide de la batterie, les pièces ayant une température élevée, et attendre que le moteur refroidisse. - Les opérations d'entretien sur le moteur doivent être effectuées à moteur froid. - Ne pas fumer lorsqu'on verse le combustible. Éloigner toute flamme ou étincelle de la machine. Pour circuler sur des routes publiques, la machine doit être munie de permis de circulation et de plaque d'immatriculation. - La machine doit être utilisée en tant que balayeuse. Ne pas l'utiliser pour des fonctions différentes de celles pour lesquelles elle a été conçue.

Attention!

Avec moteur en fonction:

• Ne pas retirer la jauge de niveau d'huile.
• Ne pas déposer le bouchon du radiateur.
• Ne pas déposer le bouchon de vidange du liquide de refroidissement.
• Ne pas rester longtemps dans un lieu fermé.
• Prévoir une ventilation adéquate ou consulter les responsables.

Signaux d'attention

Sur la machine il y a des adhésifs d'ATTENTION.

Il est obligatoire de lire les adhésifs avant d'utiliser la machine.

En cas d'adhésifs non indélébiles, les replacer avec des semblables lorsque la lecture devient difficile (Voir Fig. B).

1. PROTECTION DES MAINS OBLIGATOIRE (GANTS)
2. PROTECTION DES YEUX OBLIGATOIRE (LUNETTES)
3. PROTECTION DES VOIES RESPIRATOIRES OBLIGATOIRE (MASQUE)
4. ATTENTION (SITUATION DE DANGER GENERAL POUR LA SECURITE DE LA PERSONNE / MOTEUR)
5. ATTENTION (SITUATION DE DANGER ELECTRIQUE POUR LA SECURITE DE LA PERSONNE / MOTEUR)
6. ATTENTION (SITUATION DE DANGER DERIVANT D'UNE SOURCE DE CHALEUR POUR LA SECURITE DE LA PERSONNE / MOTEUR)
7. INTERDICTION ABSOLUE D'EFFECTUER L'OPERATION INDIQUEES DANS LA LEGENDE
8. INTERDICTION ABSOLUE D'EFFECTUER LES OPERATIONS D'ENTRETIEN AVEC PARTIES EN MOUVEMENT
9. INTERDICTION ABSOLUE D'ENLEVER OU ALTERER LES DISPOSITIFS DE SÉCURITÉ

Informer du contenu de ce chapitre tout le personnel chargé du transport ou de la manutention de la machine.

NOTE

Par conséquent, il est indispensable d'imprimer une copie de ce chapitre pour chacun des opérateurs.

ATTENTION!

Pour des raisons de sécurité, bloquer toutes les pièces mobiles avant le transport.

Pour le levage et le transport de la balayeuse, employer EXCLUSIVEVEMENT un chariot élévateur à fourche ou un pont roulant de portée ajusté et des chaînes munies de crochets ajustats au levage.

L'emploi de tout autre système ANNULE LA GARANTIE D'ASSURANCE en ce qui concerne les eventuels dommages.

Utiliser les crochets spécifiques (1, Fig. D).

Soulever seulement avec le conteneur déchets vide.

Pour effectuer correctement toutes les opérations de déchargement et de manutention de la machine, la présence de deux opérateurs équipés de casque, de gants et de chaussures de sécurité est nécessaire.

Ces opérateurs doivent faire particulièrement attention à toutes les phases de transport et rester à une distance suffisante de la machine lorsque leur présence à proximité n'est pas nécessaire.

ATTENTION!

Interdire à toute personne de s'approcher de la machine afin d'éviter tout contact avec des pièces ou des objets projetés en cas de chute accidentelle.

ATTENTION!

Pendant la phase de déchargement, faire toujours attention aux véhicules et aux personnes en transit.

Toute la zone concernée par la manutention de la machine, y compris l'aire de stationnement du moyen de transport et la zone d'installation de la machine, doit être identifiée et contrôlée préalablement afin de relever la présence éventuelle de zones dangereuses.

Contrôler qu'il n'y a pas de trop gros trous dans le sol, éviter les vitesses excessives du moyen de transport, éviter les balancements excessifs de la machine lorsqu'elle est accrochée.

Attention!

Il est interdit de monter sur la machine, de s'arrêter ou de transiter sous cette dernière.

Soulever la machine ou les caisses à une hauteur strictement nécessaire à sa manutention.

Emballages

Les emballages doivent être éliminés par l'opérateur conformément aux règles en vigueur.

Installation

La machine est livrée complètement montée et en parfait état de marche, par conséquent aucune opération d'installation n'est nécessaire.

Controles generaux

S'assurer que la machine a été contrôlée avant la livraison (vérifier dans le certificat de garantie). - Contrôler que la machine n'a subi aucun dommage pendant le transport et effectuer les opérations préliminaires pour la mise en marche selon les indications du manuel d'utilisation. - Contrôler le niveau de l'huile hydraulique dans le réservoir spécifique. - Contrôler le niveau de l'huile des freins. - Contrôler le niveau de l'huile moteur. - Contrôler le niveau du liquide dans le radiateur. Ravitailler. - Mettre la machine en marche. Suivre les indications pour l'entretien.

Utilisation PREVUE

La balayeuse SR 1450 B-D a été conçue pour effectuer un cycle complet de nettoyage industriel et urbain : balayage, ramassage et décharge matériel ramassé.

Toute utilisation différente de celle indiquée est considérée non prévue et elle peut endommager la machine et les opérateurs.

Le balayage est effectué à l'aide d'une ou de plusieurs brosses latérales qui convoyent les déchets au centre de la machine et d'une brosse centrale cylindrique qui amène les déchets qui ont été conveyés à l'intérieur du conteneur déchets. Les poussières sont aspirées et contrôlées par un ventilateur. L'air délivré dans l'atmosphère environnante est filtré au moyen d'un filtre. Les déchets accumulés dans le conteneur déchets peuvent être déchargés au sol ou bien à l'intérieur des poubelles à une hauteur maximale de 1.420 mm.

Disposition de la machine

1. Ventilateur
2. Brosse latérale
3. Réservoir d'huile du système hydraulique
4. Volant
5. Réservoir carburant
6. Moteur hydraulique traction
7. Roue arrête
8. Chássis
9. Moteur
10. Pompe hydraulique traction
11. Moteur hydraulique Brosse centrale
12. Brosse centrale
13. Pompe hydraulique composants auxiliaires
14. Filtre aspiration poussières
15. Conteneur déchets
16. Roues avant
17. Moteur hydraulique Brosse latérale
18. Batterie
19. Moteur électrique ventilateur
20. Crochet de remorquage

SR 1450 b

1. Ventilateur
2. Brosse latérale
3. Réservoir d'huile du système hydraulique
4. Volant
5. Moteur hydraulique traction
6. Roue arrête
7. Chássis
8. Moteur
9. Pompe hydraulique traction
10. Moteur hydraulique Brosse centrale
11. Brosse centrale
12. Pompe hydraulique composants auxiliaires
13. Filtre aspiration poussières
14. Conteneur déchets
15. Roues avant
16. Moteur hydraulique brosse latérale
17. Batterie
18. Moteur électrique ventilateur
19. Crochet de remorquage

Description de la machine sans toit de protection (voir fig. g)

1. Siege
2. Volant
3. Chássis
4. Pare-chocs
5. Coffre conteneur déchets
6. Conteneur déchets
7. Portillon latéral droit
8. Brosse centrale
9. Capot moteur
10. Brosse latérale
11. Tableau de bord
12. Leviers de commande

Description de la machine avec toit de protection (voir fig. h)

1. Siège
2. Volant
3. Chássis
4. Pare-chocs
5. Coffre conteneur déchets
6. Conteneur déchets
7. Portillon latéral droit
8. Brosse centrale
9. Capot moteur
10. Brosse latérale
11. Tableau de bord
12. Leviers de commande
13. Toit de protection

Chassis

Châssis porteur à structure rigide et rectangulaire, combiné, réalisé avec des tôles d'acier électrosoudées.

Les éléments mécaniques de la machine sont dimensionnés sur la base d'un facteur 1,4 ÷ 1,5 pour résister aux contraintes dynamiques engendrées par l'utilisation de la machine (châssis porteur, roulements, axes, systèmes de support et de soulèvement du conteneur déchets, etc.).

Conteneur déchets

Le conteneur déchets est situé dans la partie avant de la machine et il est raccordé au châssis à l'aide d'une charnière. Un cylindre hydraulique permet le soulèvement et le basculement du conteneur déchets pour la vidange des déchets en hauteur. Le volet situé dans la partie inférieure, fixé par une charnière et actionné par un cylindre hydraulique, ferme le conteneur déchets pendant l'opération de décharge des déchets. Un ventilateur installé dans la partie avant et commandé par un moteur hydraulique crée une dépression à l'intérieur du conteneur déchets et dans le compartiment de la Brosse centrale. Un filtre à poche en polyester et raccordé à un secoueur électrique est installé à l'intérieur.

La Brosse latérale est fixée sur le côté avant droit ; un moteur hydraulique en actionne la rotation tandis qu'un cylindre hydraulique en commande la descente et la montée.

Il est même possible d'installer une Brosse latérale gauche et une troisième Brosse pour le nettoyage des angles.

Brosse centrale

Elle est formée par un rouleau-brosse dont la rotation est commandée par un moteur hydraulique et la montée et la descente sont effectuées par un cylindre hydraulique. Le réglage est effectué automatiquement par le système de mise à niveau automatique.

Moteur

Le moteur, diesel Lombardini Focs 702 (SR 1450 D) ou électrique AMRE 36 V (SR 1450 B), actionne les pompes du système hydraulique.

Roues avant

Pneumatiques Super elastiques - Elles sont indépendantes, fixées au châssis à l'aide d'un moyeu dans lequel le tambour pour les freins est incorporé. Les freins de service sont hydrauliques. Le frein de stationnement est mécanique.

Roues arrière

Pneumatiques Superélastiques La roue arrière est motrice et directrice. La direction est commandée par un cylindre hydraulique raccordé à la direction assistée. Une pompe hydrostatique à débit variable avec commande servoassistée alimentera un moteur hydraulique de traction pour la marche avant et arrière.

Tableau de bord

Installé sur la partie supérieure du châssis, sous le volant, le tableau de bord loge les témoins lumineux et les instruments de la machine.

Système hydraulique

Dans le premier circuit, une pompe à débit variable alimente le moteur hydraulique de traction (roue arrière). Dans le deuxième circuit, une pompe à engrenages alimente un distributeur à leviers à double effet. Ce dernier commande les cylindres de soulèvement et les moteurs des brosses. Tous les circuits sont protégés par des filtres en aspiration et des soupapes de sécurité.

Système électrique

SR 1450 D: système électrique 12 V alimenté par l'alternateur actionné par le moteur. Les circuits sont protégés par des fusibles à lamelles situés dans la boîte porte-fusibles. SR 1450 B: système électrique de puissance alimenté par la batterie 36 V. Le système électrique des composants auxiliaires est alimenté par un alimentateur 12 V. Les circuits sont protégés par des fusibles à lamelles situés dans la boîte porte-fusibles.

Stabilité

La stabilité de la machine est en fonction des conditions d'utilisation.

Dans les limites des conditions d'utilisation établies dans le manuel, la machine est stable. À cet égard, des essais ont été effectués sur un prototype égal au modèle de série, dans les mêmes conditions, et sans mettre en évidence de problèmes de stabilité.

Sur sol plat et chaussée en bon état:

Sur sol incliné et chaussée en bon état avec pente maximum longitudinale de 20% :

Pente maximum transversale en déplacement: 15%.

Pente maximum transversale à 5 km/h: 20%.

Les essais ont été effectués avec le conteneur déchets vide et en position abaissée.

Pour des conditions d'utilisation différentes, le conducteur doit être à même d'évaluer les limites d'utilisation, toujours en respectant les limites indiquées dans le manuel.

Informations sur les brosses

Brosses latérales (2, Fig. E)

Brosse latérale en polypropylène Brosse latérale en polypropylène et acier Brosse latérale en acier Brosse latérale en nylon

Brosses centrales (12, Fig. E)

Brosse centrale en fibre naturelle et polypropylène Brosse centrale en polypropylène Brosse centrale en polypropylène et acier Brosse centrale en nylon

Sur demande, on peut fournir des brosses avec monture en mopoulos ou poils différents.

Systemes de securite

La machine est pourvue d'un capteur installé au siège de l'opérateur. Ce capteur arrête le fonctionnement de la machine dès que l'opérateur se lève du siège.

Donnees techniques principales

Données générales	Valeurs
Poids en ordre de marche (sans opérateur)	720 Kg
Longueur	1.880 mm
Largeur	1.170 mm
Hauteur	1.470/2.230 mm
Vitesse	0/13 Km/h
Pente surmontable	16%
Etendue de nettoyage (brosse centrale seulement)	800 mm
Etendue de nettoyage avec une brosse latérale	1.150 mm
Etendue de nettoyage avec deux brosses latérales	1.450 mm
Diamètre Brosse latérale	550 mm
Longueur Brosse centrale	800 mm
Capacité conteneur déchets	115 litres
Charge maximum conteneur déchets	120 Kg
Hauteur de décharge	0/1.420 mm
Système filtrant	5 m²
Moteur diesel	Lombardini Focs LDW 702
Pneus	3,00/8
Roues super élastiques	3,00/8
Réserveir carburant	10 litres
Réserveir hydraulique	32 litres
Capacité carter d'huile moteur	1,6 litres
Transmission	Hydrostatique
Direction	Mécanique
Frein de service	Hydraulique
Frein de stationnement	Mécanique
Système de balayage	Mise à niveau automatique
Commandes	Hydrauliques

SR 1450 B

Mateur diesel	Valeurs
Marque	Lombardini
Type	LDW 702
Nombre de cylindres	2
Cylindrée	686 cm3
Alésage	77,6 mm
Course	62 mm
Régime maximum	2.500 tr/min
Régime maximum (en travail)	2.500 tr/min
Puisance maximum	10,2 kW
Régime minimum	900 tr/min
Batterie	12 V 44 Ah

Données générales	Valeurs
Poids en ordre de marche (sans opérateur)	630 Kg + 395 Kg
Longueur	1.880 mm
Largeur	1.170 mm
Hauteur	1.470/2.230 mm
Vitesse	0/13 Km/h
Pente surmontable	12%
Etendue de nettoyage (brosse centrale seulement)	800 mm
Etendue de nettoyage avec une brosse latérale	1.150 mm
Etendue de nettoyage avec deux brosses latérales	1.450 mm
Diamètre brosse latérale	550 mm
Longueur brosse centrale	800 mm
Capacité conteneur déchets	115 litres
Charge maximum conteneur déchets	120 Kg
Hauteur de décharge	0/1.420 mm
Système filtrant	5 m²
Pneus	3,00/8
Roues super élastiques	3,00/8
Réserveur hydraulique	32 litres
Transmission	Hydrostatique
Direction	Mécanique
Frein de service	Hydraulique
Frein de stationnement	Mécanique
Système de balayage	Mise à niveau automatique
Commandes	Hydrauliques
Batterie	36 V - 320 Ah

Mateur électrique	Valeurs
Type	36 V
Mateur électrique	2,5 kW
Régime maximum	2.100 tr/min
Puisance maximum	2,5 kW

Travail

Il faut utiliser la machine seulement à l'intérieur d'un milieu ajustat.

Le milieu doit être bien illuminé, sans danger d'explosion et il doit être protégé des intempéries.

La machine travaille correctement dans les valeurs

environnementales suivantes:

Température: +10^ ÷ +40^.

Humidité: 30% ÷ 95% non-condensée.

Stockage

Lorsque la machine n'est pas utilisée, elle doit être stockée dans un milieu fermé et protégé des intempéries.

Temperature: +1^ ÷ +50^.

Humidité : maximum 95 % non condensée.

Niveau de BRUIT

Les mesurages ont été effectués sur le lieu de travail et autour de la machine à la distance de 1 m et à une hauteur de 1,6 m pendant les conditions d'emploi usuelles.

En conditions d'emploi conformes aux indications d'utilisation correcte, les vibrations ne provoquent pas de situations de danger. Le niveau de vibrations de la machine est inférieur à 2,5m / s²

Attention!

L'utilisation de la balayeuse doit être effectuée SEULEMENT par un personnel connaissant le fonctionnement de toutes les commandes de la machine.

Avant de démarrer la machine, il est nécessaire de vérifier le fonctionnement correct du capteur de sécurité du siège : si l'opérateur n'est pas assis, la machine doit s'arrêter immédiatement.

Commandes et instruments

1. Levier rotation brosses centrale et latérale
2. Levier soulevement conteneur déchets
3. Levier fermeture volet
4. Levier accélérateur
5. Lever frein de stationnement
6. Interrupteur de démarrage
7. Interrupteur combiné de direction
8. Interrupteur avertisseur
9. Interrupteur ventilateur-secoueur
10. Témoin lumineux ventilateur-indicateurs de direction
11. Pédale de frein
12. Pédale d'avancement
13. Compteur hora
14. Boîte porte-fusibles
15. Témoin lumineux préchauffage bougies-combustible
16. Interrupteur avertisseur acoustique
17. Interrupteur feux
18. Volant
19. Témoin lumineux huile-batterie
20. Avertisseur surchauffe conteneur déchets (optionnel)

SR 1450 b

1. Levier rotation brosses centrale et latérale
2. Levier soulèvement conteneur déchets
3. Levier fermeture volet
4. Fiche batterie
5. Lever frein de stationnement
6. Interrupteur de démarrage
7. Interrupteur combiné de direction
8. Interrupteur warning
9. Interrupteur séismeur
10. Indicateur de charge
11. Pédale de frein
12. Pédale d'avancement
13. Compteur hora
14. Boîte porte-fusibles
15. Interrupteur ventilateur
16. Interrupteur avertisseur acoustique
17. Interrupteur feux
18. Volant
19. Témoin lumineux indicateurs de direction
20. Avertisseur surchauffe conteneur déchets (optionnel)

Commandes par leviers

Les leviers de commande sont utilisés pour les fonctions suivantes:

• Ouverture volet;
• Descente brosse centrale;
• Descente brosse latérale; Montée conteneur déchets; Fermeture volet; Montée brosse latérale; Montée brosse centrale;
• Descente conteneur déchets.

Démarrage (SR 1450 D)

Les machines ayant le marquage CE sont munies de dispositifs de sécurité intervenant en cas d'abandon du siège de conduite. Par conséquent, la machine ne démarre pas si l'opérateur n'est pas assis sur son siège.

• Avant le démarrage, s'assurer que le frein de stationnement (5, Fig. H) est activé.
• Insérer la clé de contact dans le commutateur.
• Accélérateur (4, Fig. I) au minimum. Tourner la clé de contact jusqu'au premier déclic dans le sens des aiguilles d'une montre. Les témoins lumineux de contrôle de charge batterie, de pression de l'huile et de préchauffage à incandescence doivent être allumés. Le témoin lumineux de préchauffage à incandescence s'éteint : tourner la clé de contact dans le sens des aiguilles d'une montre jusqu'à la butée ; dès que le moteur est démarré, relâcher la clé de contact qui se replacera en position du premier déclic.

Avant d'effectuer une nouvelle tentative de démarrage, reporter la clé de contact en position "0".

Immédiatement après le démarrage, contrôle que les témoins lumineux de contrôle de charge batterie, pression de l'huile et de préchauffage à incandescence sont éteints.

Arrêt (SR 1450 D)

Tourner la clé de contact dans le sens inverse aux aiguilles d'une montre en position "0", puis l'enlever. Tirer le frein de stationnement.

Démarrage (SR 1450 B)

• Avant le démarrage, s'assurer que le frein de stationnement (5, Fig. J) est activé.
• Connecter la prise du câble de la batterie avec la fiche du câble de la machine.
• S'assurer que la connexion a été effectuée correctement.
• Insérer la clé de contact dans le commutateur. Tourner la clé de contact jusqu'au premier déclic dans le sens des aiguilles d'une montre. Le témoin lumineux de contrôle charge batterie doit être allumé. Tourner la clé de contact dans le sens des aiguilles d'une montre jusqu'à la butée ; dès que le moteur est démarré, relâcher la clé de contact qui se replacera en position du premier déclic.

Avant d'effectuer une nouvelle tentative de démarrage, reporter la clé de contact en position "0".

Immédiatement après le démarrage s'assurer que les témoins lumineux de contrôle charge batterie et de pression huile sont éteints.

Arrêt (SR 1450 B)

Tourner la clé de contact dans le sens inverse aux aiguilles d'une montre en position "0", puis l'enlever. Tirer le frein de stationnement.

Ramassage des déchets (SR 1450 d)

Positionner le levier accélérateur en position de vitesse maximum. - Appuyer sur l'interrupteur pour actionner le ventilateur d'aspiration. - Ouverture volet : Appuyer sur le levier du distributeur. S'assurer que le rideau du volet est complètement ouvert. Pour actionner et abaisser les brosses centrale et latérale, appuyer sur le levier du distributeur. Tirer le levier pour utiliser seulement la brosse centrale.

Vider le conteneur déchets de la façon suivante, lorsque l'on estime que cela est nécessaire:

• Soulever les brosses centrale et latérale.
• Arrêtez le ventilateur en appuyant sur le bouton-poussoir. Fermez le volet. Approchez-vous de la zone de vidange.
• Soulever le conteneur déchets à une hauteur idéale pour la vidange. Ouvrir le volet.
• Abaisser le conteneur déchets.
• Fermer le volet. Actionner le secoueur pendant environ 20 secondes.
• Arrêtez les brosses en reportant le levier central dans la position centrale.
• Tirer le levier pour soulever les brosses centrales et latérales. Tirer le levier pour fermer le volet.
• Appuyer sur l'interrupteur pour arrêter le ventilateur.
• Pousser le levier pour soulever le conteneur déchets à la hauteur voulue pour la vidange.

Attention!

Lorsque le conteneur déchets est soulevé, déplacer la machine très lentement.

Vitesse maximale 1 km/h.

Éviter de décharger avec la machine en pente.

• Ouvrir le volet en appuyant sur le levier pour vider le conteneur déchets.

Attention!

Pendant l'opération de vidange, s'assurer qu'il n'y a personne dans le rayon d'action de la machine.

• Tirer le levier du distributeur pour abaisser le conteneur déchets. Tirer le levier pour fermer le volet.
• Arrêts la vidange et avec le conteneur déchets abaisse, actionner le secoueur en appuyant sur le bouton-poussoir pendant environ 20 secondes.

Attention!

Ne pas actionner le secoueur lorsque le conteneur déchets est soulevé.

Ramassage des déchets (SR 1450 b)

• Appuyer sur le bouton-poussoir pour activer le ventilateur.
• Ouverture volet: Appuyer sur le levier du distributeur. S'assurer que le rideau du volet est complètement ouvert. Pour actionner et abaisser les brosses centrale et latérale, appuyer sur le levier du distributeur.
• Tirer le levier pour utiliser seulement la brosse centrale. Vider le conteneur déchets de la façon suivante, lorsque l'on estime que cela est nécessaire:
• Soulever les brosses centrale et latérale.
• Arrêtez le ventilateur en appuyant sur le bouton-poussoir. Fermez le volet. Approchez-vous de la zone de vidange.
• Soulever le conteneur déchets à une hauteur idéale pour la vidange. Ouvrir le volet.
• Abaisser le conteneur déchets.
• Fermer le volet. Actionner le secoueur pendant environ 20 secondes.
• Arrêtez les brosses en reportant le levier central dans la position centrale.
• Tirer le levier pour soulever les brosses centrale et latérale. Tirer le levier pour fermer le volet.
• Appuyer sur le bouton-poussoir pour arrêter le ventilateur.
• Pousser le levier pour soulever le conteneur déchets à la hauteur voulue pour la vidange.

Attention!

Lorsque le conteneur déchets est soulevé, déplacer la machine très lentement.

Vitesse maximale 1 km/h.

Éviter de décharger avec la machine en pente.

• Ouvrir le volet en appuyant sur le levier pour vider le conteneur déchets.

Attention!

Pendant l'opération de vidange, s'assurer qu'il n'y a personne dans le rayon d'action de la machine.

• Tirer le levier du distributeur pour abaisser le conteneur déchets. Tirer le levier pour fermer le volet.
• Arrêts la vidange et avec le conteneur déchets abaissé, actionner le secoueur en appuyant sur le bouton-poussoir pendant environ 20 secondes.

Attention!

Ne pas actionner le secoueur lorsque le conteneur déchets est soulevé.

ARRET De la machine

À la fin du travail, il convient d’arrêter la balayeuse dans la zone spécifique avec :

• Les brosses soulevées; Le conteneur déchets abaissé; Le levier de frein de stationnement tiré;
• Les fûses téteintes (si allumées); Le moteur arrêté; La clé de contact enlevée.

Attention!

Ne pas laisser le conteneur déchets soulevé sans les supports de sécurité (1, Fig. K).

PROBLEMES ET REMDEs

Le tableau suivant liste les problèmes les plus fréquents rencontrés lors de l'utilisation de la machine, les causes probables et les remèdes possibles à adopter pour les résoudre.

Attention!

Dans la mise en œuvre du remède, suivre toujours les indications contenues dans le manuel.

Nilfisk-Advance est à disposition pour aider à résoudre les problèmes si les indications suivantes ne sont pas suffisantes.

PROBLEMES ET REMDEs

PROBLEM	CAUSE	REMEDE
Matériaux lourds non recueillis ou traces de saleté laissées pendant le travail	Vitesse d'avancement excessive	Réduire la vitesse d'avancement
	Trace trop légère	Régler la trace
	Brosse usée	Remplacer les brosses
	Brosse avec poils pliers ou avec de fils de fer, cordes enroulés etc.	Enlever tout matériel enroulé
Excès de poussière laissé au sol ou sortant des volets	Le ventilateur ne fonctionne pasFiltres obstrués	Actionner le ventilateurNettoyer les filtres
Jet de matériel en avant	Joint du volet cassé	Remplacer
Le moteur ne démarre pas		Voir diagnostic inconvenients du manuel moteur
La machine développée peu de puissance	Alimentation de l'huile de la pompe insuffisante	Contrôle du serrage de la vis by-passContrôle de la pression de la pompe (6-8 bar)
	Moteurs usés	Révision du moteur
		Révision de la pompe
La machine ne rouge pas	By-pass ouvert	Contrôle du serrage de la vis by-pass
	Commande à pédale défectueuse	Contrôle de la pression / Remplacement de la pédale
	Manque de puissance à la pompe ou aux moteurs	Révision du moteur
		Révision de la pompe
La machine ne freine pas	Manque de huile des freins	Remplir le réservoir à huile
	Pompe freins en panne	Révision de la pompe
	Présence d'air dans le système	Vidanger le système
	Cylinders mâchoires en panne	Remplacer les cylinders
	Garnitures des freins usées ou graisseuses	Remplacer les garnitures des freins
Le conteneur déchets ne monte / descend pas	Distributeur bloqué	Contrôr le distributeur
	Cylindre bloqué	Contrôr le cylindre
Perte de débris du conteneur déchets	Joints du cylindre usés	Remplacer les joints
Le secoueur ne fonctionne pas	Joint du conteneur déchets cassé	Remplacer
	Bouton-poussoir cassé	Remplacer
	Fusible grillé	Remplacer
	L'absorption excessive du moteur cause:- - charbons usés - paliers sales ou usés - induit ou bobinage brûlé	Remplacer Remplacer Remplacer
PROBLEME	CAUSE	REMEDE
Le fusible du secoueur grille	Absorption excessive du moteur	(voir ci-dessus)
	Fusible défectueux	Remplacer
	Câble en court-circuit	Contrôler le système
Ventilateur bruyant	Moteur électricne en panne	Réviser le moteur
Le ventilateur ne tourne pas	Manque de tension au moteur	Contrôler le système électricque
	Moteur en panne	Réviser le moteur
Le volet ne s'ouvre pas	Manque de pression au cylindre	Contrôler le cylindre
	Système à leviers bloqué	Contrôler le système à leviers
Joint du volet soulevé par la brosse	Joint du volet trop long	Raccourcir / Remplacer
Aspiration insuffisante	Moteur en panne	Révision du moteur
	Filtre à poche obstrué ou cassé	Nettoyer / Remplacer le filtré
Les brosses ne tournent pas	Manque de pression aux moteurs	Contrôler la pression de la pompe à engrenages (remplacer la pompe à engrenages)
	Distributeur bloqué	Contrôler / Remplacer le moteur
		Contrôler le distributeur
Usure excessive des brosses	Trace trop lourde	Utiliser la largeur minimum de la trace
	Surface à nettoyer très abrasive
Bruit excessif ou ALTERÉ des brosses	Matériel enroulé autour de la brosse	Déposer
La brosse centrale ne tourne pas	Manque de pression au moteur hydraulique	Contrôler la pression de la pompe (remplacer la pompe)
	Distributeur bloqué	Débloquer le distributeur
	Moteur hydraulique en panne	Remplacer le moteur
La brosse centrale ne descend / monte pas	Système à leviers bloqué	Contrôler le système à leviers
	Manque de pression au cylindre	Contrôler la pression à la pompe (remplacer la pompe)
	Joint du cylindre usé	Remplacer le joint
	Distributeur bloqué	Débloquer le distributeur
La brosse latérale ne tourne pas	Manque de pression au moteur hydraulique	Contrôler / Remplacer le moteur
	Distributeur bloqué	Contrôler le distributeur
La brosse latérale ne descend / monte pas	Distributeur bloqué	Débloquer le distributeur
	Joints du cylindre usés	Remplacer les joints
	Actionneur défectueux	Contrôler le micro-interrupteur de l'actionneur / remplacer l'actionneur
Feux de direction défectueux	Fusible grillé	Remplacer le fuse
	Ampoules grillées	Remplacer les ampoules
	Dispositif clignotant brûlé	Remplacer le dispositif clignotant
	Interrupteur feuels ouvert	Remplacer l'interruuteur
	Interrupteur warning ouvert	Remplacer l'interrupteur
Feux de stop étenteints	Fusible grillé	Remplacer le fuse
	Ampoules grillées	Remplacer les ampoules
	Interrupteur feuels de stop ouvert	Remplacer l'interrupteur
Feux de position défectueux	Fusibles grillés	Remplacer le fuse
	Ampoules grillées	Remplacer les ampoules
	Interrupteur feuels ouvert	Remplacer l'interrupteur
Feux de croissement éteints	Fusibles grillés	Remplacer le fusible
	Ampoules grillées	Remplacer les ampoules
	Interrupteur veux ouvert	Remplacer l'interrupteur
Avertisseur acoustique muet	Interrupteur avertisseur acoustique ouvert	Remplacer l'interrupteur
	Fusible grillé	Remplacer le fusible
	Cornet plein d'eau	Réviser le cornet
	Cornet cassé	Remplacer le cornet
La batterie ne maintain pas la charge prévue	Manque de liquide dans la batterie	Remplir jusqu'à niveau
	Élement de la batterie en court-circuit	Remplacer la batterie
	Moteurs électriques surcharges	Contrôr l'absorption de chaque moteur
	Bornes de connexion des batteries lâches	Contrôr et serrer
La batterie s'épuise rapidement	Temps de chargement insuffisant	Régler le temps de chargement
	Éléments de la batterie épuisés	Remplacer la batterie

Réchauffement excessif du moteur (SR 1450 B)

CAUSE	VERIFIER	REMEDE
Surcharge	Courant au motor	Forcer le moteur un peu moins
Ventilation insuffisante	Contrôler les ouvertures aspiration / refoulement	Nettoyer ou replacer les écrans ou les calottes
	Rotation ventilateur	Remplacer le ventilateur
Tension incorrecte	Basse tension batteries	Recharger les batteries
	Basse tension aux bornes du moteur	Contrôler le serrage des connexions
Paliers	Palier défectueux ou mal installé	Remplacer les paliers ou les changer à chaque réparation
	Surcharge radiale	Contrôle des efforts
	Infiltration de saleté	Nettoyer l'intérieur du moteur
Réchauffement des bobinages	Induit avec spire noircie en court-circuit	Remplacer seulement par des composants originaux, ne pas réenrouler
	Humidité remarquable	Nettoyer et sécher à 110°C
	Bobine ou spire en court-circuit, isolant noirci	Remplacer seulement par des composants originaux
	Raccord interne desserré	Contrôler et serrer correctement
Réchauffement du collecteur	Court-circuit entre les lamelles	Nettoyer le collecteur et s'adresser au constructeur
	Mauvais contact ou brosses usées	Contrôler ou replacer
	Type de Brosse non approprié	N'employer que de brosses originales et pour tensions 48 V
	Pression excessive du ressort	Etonner à nouveau ou replacer
	Surface sale ou endommagée	Nettoyer ou rectifier le collecteur

Nettoyage et entretien

Le nettoyage de la machine peut être effectué par du personnel sans compétences techniques. Ce personnel doit être instruit sur les commandes principales pour l'exclusion des sources d'énergie et il doit connaître les caractéristiques principales de la balayeuse pour éviter les situations de danger.

L'entretien de la balayeuse doit être effectué par du personnel spécialisé, qui doit connaître à fond la machine ou ses pièces. Les entretiens peuvent être de type mécanique, électrique et électronique.

Attention!

Toute opération de nettoyage et d'entretien doit être effectuée avec la machine arrêtée. Attendez que les mécanismes soient arrêtés et soient froids.

Attention!

Il faut protéger les yeux et les cheveux lorsqu'on effectue des opérations de nettoyage en utilisant des pistolets à air comprimé.

Si la machine travaille dans des milieux toxiques, il faut mettre le masque spécifique et utiliser les protections adéquates pendant l’opération d’entretien du filtre des soussières.

Nettoyage général de la machine

Nettoyer les revêtements de la machine, les panneaux et les commandes en utilisant des draps moelleux et secs ou légèrement imbibés de détergent léger.

Ne pas utiliser de solvants comme alcool, essence ou acétate d'éthyle, car les surfaces pourraient s'endommager.

Éliminer les traces de poussière et d'autres saletés sur les tableaux de contrôle de la machine (afficheurs digitaux, témoins lumineux, interrupteurs).

Prêter attention aux composants électriques.

Si les composants électriques doivent être nettoyés, cette opération doit être effectuée par des manutentionnaires spécialisés qui devront utiliser des produits non corrosifs spécifiques pour les circuits électriques.

Attention!

Toute opération d'entretien doit être effectuée avec la machine arrêtée.

Attendre que les mécanismes soient arrêtés et soient froids.

Pour l'entretien du moteur, se référer aux indications décrites dans le manuel d'entretien du moteur installé sur la balayeuse. Ce manuel est livré dans son étui.

Les opérations d'entretien périodique conseillées sont résumées dans le tableau suivant.

TABLEEAUD'ENTRETIEN

Entretien	Toutes les 10 heures	Après les 50 heures	Toutes les 150 heures	Toutes les 300 heures	Toutes les 500 heures	Toutes les 1.000 heures	Toutes les 2.000 heures
Contrôle du niveau huile moteur
Contrôle du niveau huile hydraulique
Nettoyage du filtré à air à sec
Nettoyage du radiateur eau
Nettoyage du filtré à poche
Contrôle des courroies trapézoïdales
Contrôle du circuit de refroidissement
Contrôle du niveau liquide freins
Contrôle de la batterie
Contrôle du filtré à eau système d'arrosage
Nettoyage du giclreur pour l'eau du filtré à combustible
Nettoyage du radiateur
Nettoyage du filtré pompe combustible
Remplacement de l'huile moteur
Remplacement de la cartouche filtré à huile
Remplacement du filtré à huile hydraulique pompe à engrenages
Remplacement du filtré à huile hydraulique pompe hydrostatique
Contrôle des courroies trapézoïdales
Remplacement de la cartouche filtre à huile
Remplacement de la cartouche filtre à combustible
Remplacement du filtre à huile hydraulique pompé hydrostatique
Serrage vis et raccords combustible
Contrôle des injecteurs
Contrôle des bougies
Remplacement du filtre à air moteur
Nettoyage du réservoir à combustible
Remplacement de la courroie alternateur
Remplacement de l'huile hydraulique
Remplacement des balais démarreur
Contrôle des pressions moteurs hydrauliques et pompes
Contrôle de l'usure joints d'étanchéité
Contrôle du système de freinage
Contrôle du jeu parties en mouvement

Moteur à courant continu de traction (SR 1450 B)

Entretien		Toutes les 150 heures	Toutes les 200 heures	Toutes les 400 heures	Tous les 6 mois	Tous les ans	Chaque fois qu'on effectue un contrôle
Collecteur	Vérifier que la surface de glissement des brosses présente une patine transparente uniforme et polie de couleur gris clair.
	Contrôler qu' il n'y a pas de tâches noires ou de signes de brûlures entre les lamelles et sur la couronne externe du collecteur.
	Vérifier que la surface du collecteur n'a pas de rayures, de rainures profondes, de brûlures sur les bords d'entrée ou de sortie de la lamelle.
	Contrôler que les brosses n'ont pas créé de rainures dans le collecteur et que le mica isolant ne dépasse pas la lamelle en cuivre.
	Vérifier que le collecteur est propre et sans traces de brûlures sur les lamelles; eventuelslement le nettoyer selon les modalités indiquées ci-dessous.
	Vérifier l'excentricité.
	Nettoyer le collecteur à l'aide de spécials bâtonnets en caoutchouc. Nettoyer les lamelles, si besoin est.
Balais	Contrôler que l'usure du balai ne dépasse pas la moitié de son hauteur, que le balai glisse librement dans le porte-balai, que le ressort le comprime correctement et qu'il est encore suffisamment élastique.
	Vérifier que la surface de glissement du balai a été polie de façon uniforme et que d'eventuelles rayures ou porosités sont extrémement réduites et homogènes.
	Contrôler l'intégrité de la ficelle et vérifier que le serrage des cosses de connexion est en ordre.
	Vérifier que les balais neprésentent pas de grosses rayures, de rainures profundes, de cratères, de brûlures ou d'ébréchures sur le bord des balais et que l'usure est la même sur tous les balais du moteur.
	Vérifier l'usure et le jeu à l'intérieur du tiroir. Normalement, les balais ont une durée de 6 mois à 1 an, selon les cas.
	Vérifier la pression des balais et des connexions.
	Quand le tímoin lumineux s'allume, il faut replacer les balais même si les 300 heures ne sont pas encore écoulées.
Bornes	Contrôler le serrage des écros dans les boulons d'alimentation et l'intégrité des isolants.
Ventilateur	Contrôler que les prises d'air ne sont pas bouchées et que le ventilateur tourne librement.
Paliers	Vérifier la température et contrôler s'il y a d'eventuelles vibrations et du bruit.
Isolation	Vérifier à l'aide d'un mégohmmtre, notamment dans les millieux humides, que la valeur d'isoaction n'est jamais inférieure à 2 MOhm.
Vis	Vérifier que les vis ne sont pas desserrées.
	Vérifier qu'il n'y a pas de contacts insuffisants dans les connexions électriques pouvant engendrer des surchauffages localisés.
Bobinages	Nettoyer. Contrôler que l'isoaction vers la masse est inférieure à 2 MOhm.

Attention!

Porter des gants et des lunettes de protection.

Contrôler le niveau de l'électrolyte.

Contrôler l'oxydation des pôles des batteries.

Nettoyer la batterie en passant une éponge humide sur la surface entière.

Pression des pneus

Pression conseillée: 7 bar

Niveau de l'huile

Huile freins : DOT4

Huile hydraulique (SR 1450 D) : AGIP Arnica 46

Huile hydraulique (SR 1450 B): Rotra ATF

Huile moteur:

AGIP Sigma

(HD séries 3 MIL - L 2104-C)

API - CD)

Niveau du liquide de refroidissement (SR 1450 D)

Mélange : 50% antigel AGIP et 50% eau

Réglage de la fermeture du volet

• Desserrer le contre-écrou (1, Fig. L).
• Régler l'arrêt en contrôlant que le rideau du volet se ferme de façon hermétique.
• Régler la pression du ressort (2, Fig. L) du volet au moyen de l'écrou de fixation.

Réglage du frein de stationnement

• Desserrer ou tirer l'écrou (1, Fig. M) en bloquant la partie terminale du câble.
• Régler la tension du câble en faisant attention que le frein ne soit pas bloqué.

Remplacement du filtre à air (SR 1450 D)

• Décrocher le crochet de serrage au moyen de la languette spécifique (1, fig. N) et déposer le couvercle. Enlever et replacer la cartouche (1, fig. O).
• Reposer le couvercle et raccrocher.

Remplacement du filtre à huile hydraulique pompe à engrenages

Déposer le couvercle (1, Fig. P) du réservoir. Vider le réservoir à l'aide d'une pompe. - Dévisser les filtres (1, Fig. Q) de leur logement à l'intérieur du réservoir. - Visser les nouveaux filtres à l'aide d'une clé adéquate et reposer le couvercle du réservoir. - Visser le bouchon de vidange. - Contrôler le niveau de l'huile et éventuellement en rajouter.

Attention!

Ne pas disperser dans l'environnement les déchets et l'huile usée.

Remplacement du filtre à huile hydraulique de la pompe à débit variable

Dévisser le filtre (1, Fig. R), le mettre dans un conteneur pour les déchets spéciaux et le remplacer par un filtre original.

Attention!

Ne pas disperser dans l'environnement les filtres et l'huile usée.

Toute opération d'entretien doit être effectuée avec la machine arrêtée.

Attendre que les mécanismes soient arrêtés et soient froids.

Pour l'entretien du moteur, se référer aux indications décrites dans le manuel d'entretien du moteur installé sur la balayeuse. Ce manuel est livré dans son étui.

Remplacement des joints latéraux droits

• Déposer les vis de fixation (1, Fig. S) et les arrêts joint (2).
• Reposer le nouveau joint avec les arrêts joint de façon que le joint touche le sol.
• Serrer les vis de fixation.

Remplacement des joints latéraux gauches

• Dévisser les tuyaux (1, Fig. T) du moteur.
• Dévisser le bras (2, Fig. T) de la rosse centrale.
• Déposer les vis de fixation (3, Fig. T) et les arrêts joint (4).
• Reposer le nouveau joint avec les arrêts joint de façon que le joint touche le sol.
• Serrer les vis de fixation.

Remplacement de larosse centrale

Déposer les vis de fixation de l'arrêt joint. Déposer la vis de la porte latérale droite. Déposer la porte latérale droite. - Déplacer le joint latéralement. Déposer la goupille (1, Fig. U). Déposer le support (2, Fig. U). - Déposer la Brosse (3, Fig. U). - Insérer la nouvelle brosse (3, Fig. U). - Insérer le support (2, Fig. U). - Reposer la goupille (1, Fig. U). - Reposer le joint et l'arrêt. - Fermer la porte.

Réglage de la rosse centrale (trace à terre)

En laissant tourner la brosse centrale avec la machine arrêtée pendant quelques minutes, la trace laissée sur le sol offre des indications pour le réglage de la brosse même.

Si la trace est inférieure à 40 mm ou supérieure à 100 mm, régler la pression du ressort en réglant la vis de fixation (1, Fig. V).

Remplacement des brosses latérales

• Dévisser la vis de fixation (1, Fig. W) et déposer la Brosse.
• Dévisser les vis de fixation au support.
• Remplacer la Brosse et reposer les vis de fixation. Fixer la Brosse au moteur.

Réglage de la rosse latérale

• Régler la pression de la Brosse en réglant la vis de blocage (1, Fig. X).

Remplacement du joint arrêté

Le joint doit toucher la soudure façon uniforme. Déposer les écrous de fixation (1, Fig. Y) pour le remplacement. Déposer l'arrêt joint. - Remplacer le joint et reposer.

Remplacement du filtre à poche

Ouvrir le coffre (1, Fig. Z) du conteneur déchets. - Dévisser les vis du couvercle (1, fig. AA). Déposer le couvercle (1, Fig. AB). Déposer les plaques de fixation en dévissant les vis spécifiques (1, Fig. AC). Déposer le filtré (1, Fig. AD). - Décrocher le câble (1, Fig. AE) du secoueur. - Remplacer le filtré. Raccrocher le secoueur. - Reposer le filtré (1, Fig. AD) dans le conteneur déchets. - Reposer les plaques de fixation. - Visser les vis de fixation (1, Fig. AC). - Remettre le couvercle (1, fig. AB). - Lorsqu'on installe le filtre, vérifier l'étanchéité du joint du couvercle et s'assurer que le filtre est positionné correctement.

Déblocage de la machine

Pour débloquer la machine, débloquer la transmission hydrostatique en tournant la vis (1, Fig. AF) dans le sens inverse des aiguilles d'une montre.

Normes de services

pour une batterie d'accumulateurs pour moteurs de traction, formée par 18 éléments type: 4 HAN 320N - 36 V - Capacité 320 Ah avec décharge en 5 heures. Montée sur SR 1450.

Utilisation

La machine électrique ne doit jamais être utilisée jusqu'à la décharge complète de la batterie. Pour optimiser l'utilisation de cette batterie, notamment en ce qui concerne sa durée, la décharge devrait être limitée à environ 90% de la capacité en 5 heures. Ainsi, le travail doit être interrompu lorsque la capacité du liquide dans les éléments est diminuée jusqu'à atteindre un poids spécifique de 1,13 - 1,14, qui correspond à environ 90% de la capacité. Si la densité n'est pas mesurée, arrêtez la machine dès que l'on note une diminution de performance et chargez immédiatement la batterie ou, de préférence, après quelques heures de repos. La durée du travail doit être programmée sur la base de cette exigence ; dans le cas contraire, la batterie se déteriorera prématurément.

Charge

La charge fournit à la batterie l'énergie consommée pendant le fonctionnement de la machine. La charge initiale peut coïncider avec la charge maximale prévue, à savoir 58 A. Cependant, il est essentiel que l'ampérage diminue au fur et à mesure que la charge augmente afin que, lorsque la batterie atteint 43,2 V (2,4 pour chaque élément) et le liquide dans les éléments commence son ébullition, il ne dépasse pas 19 A (1/3 de la charge maximale).

La batterie est chargée lorsque:

La densité de l'électrolyte atteint le poids spécifique de 1,27 - 1,28. L'ébullition de l'électrolyte est intense. La température de l'électrolyte ne doit pas dépasser. Si la charge est effectuée automatiquement à l'aide d'un redresseur de courant, celui-ci devra non seulement fournir l'énergie électrique déchargée par la batterie mais aussi interrompre la charge lorsque la batterie a été rechargée. Se rappeler toujours que, dans l'ensemble machine-batterie-redresseur, ce dernier représente la partie la plus délicate. Si l'automatisme de fin de charge ne fonctionne pas et si la charge se prolonge pendant plusieurs heures (cela peut se vérifier pendant les fins de), cela endommage complètement la batterie qui sera inutilisable. Par conséquent, non seulement il sera nécessaire d'utiliser un bon redresseur mais ce dernier devra aussi être contrôlé périodiquement afin de maintenir sa parfaite efficacité. Le milieu dans lequel la charge sera effectuée devra être ventilé. Près de la batterie, surtout quand elle est en charge, éviter absolument de: - Allumer des allumettes; Utiliser des flammes libres; Travailler avec des meules d'émeri ou avec d'autres équipements produisant des étincelles.

Surcharge

Les batteries fonctionnant normalement ne nécessitant généralement aucune surcharge.

Il convient de les surcharger après environ 15 jours d'inactivité de la batterie pour décharges à fond, pannes etc. L'intensité de courant pour les surcharges ne doit jamais dépasser la moitié du courant de charge normale pour une durée d'environ 9 heures, divisée en trois périodes (3 heures de charge et 2 de repos).

Deventuels traitements spéciaux de surcharge seront conseillés par nos techniciens.

Entretien

a) Remplissage:

Le niveau de l'électrolyte des éléments doit être maintenu à environ un centimètre au-dessus de la surface froidée (carter de protection contre les projections) que l'on va à l'intérieur des éléments en regardant par le trou du bouchon.

Lorsque le niveau diminue, déposer le couvercle du carter et ajouter de l'eau distillée pour rétablir le niveau prévu. Pendant le replissage, le niveau de l'électrolyte doit être le même dans tous les éléments afin que la densité de l'électrolyte reste uniforme.

Ce résultat ne peut être atteint qu'en employant "IMPIDOR", le replissieur facile à utiliser et ne requérant aucune attention particulière pendant les opérations. En utilisant un entonnoir ou un tube, on n'obtiendra jamais un replissage uniforme, même si celui-ci est effectué avec le plus grand soin.

La fréquence des replissages dépend de l'utilisation de la batterie, de la charge et de la température. Il convient de contrôler le niveau de l'électrolyte et sa densité toutes les semaines et à la fin de la charge.

L'augmentation de la fréquence des replissages, par rapport à la périodicité normale, est due à une charge excessive ou trop prolongée. Dans ce cas, contrôle immédiatement le redresseur et son étalonnage.

b) Nettoyage:

La batterie doit toujours être propre et sèche. Il est indispensable d'éviter la formation d'oxyde sur les crochets de levage aux extrémités, sur les bords des carters, etc., pouvant provoquer des déperditions d'électricité et de la corrosion.

Passer périodiquement une éponge humide sur toute la surface de la batterie, en enlevant le voile d'acide qui se dépose pendant la charge.

Si le carter est équipé d'un trou de vidange au fond (malheureusement, pas tous en sont munis ou peuvent l'avoir), en jetant de l'eau sur toute la surface on obtient un résultat beaucoup plus efficace qu'en utilisant une éponge. Il n'est pas nécessaire d'essuyer les éléments, car les traces d'acide ont déjà été enlevées; par conséquent, ils sèchent rapidement.

Demantelement, ecoulement

Pour l'écoulement des matériaux, respecter les normes en vigueur dans le pays où la machine à démanteler se trouve.

Demantelement

Prêter attention à la déconnexion des conducteurs qui restent sous tension même avec l'interrupteur de démarrage en position "0".

Déconnecter les câbles électriques des tableaux de commande, en prêtant attention aux références sur les câbles et en se référant aux schémas électriques.

Ne pas enlever les numéros de référence sur les câbles et sur les boîtes à bornes.

Démantèlement des circuits hydrauliques

Démanteler les circuits hydrauliques en se référant aux schémas relatifs.

Démantèlement mécanique

Avant d'effectuer le démantèlement mécanique de la machine, il faut laver tous les pièces en contact avec le matériel et nettoyer toute la structure avec soin.

Pour ce qui concerne le soulèvement et les relatives précautions pour la sécurité, se référer au chapitre "Transport".

Emballage

Utiliser un emballage ajusté au poids et aux caractéristiques des composants.

Fixer une plaque qui indique le poids, le contenu et les autres informations nécessaires pour le transport à l'extérieur de l'emballage.

Huiles usées

Les huiles usées, de lubrification et hydrauliques, ne doivent être dispersées dans l'environnement (eaux, égouts, etc.) pour aucune raison, mais elles doivent être livrées uniquement aux entreprises autorisées.

Par conséquent, il est recommandé de respecter scrupuleusement les normes en vigueur.

Le stockage provisoire doit être effectué dans des bacs parfaitement étanches et munis de couvercles qui garantissent que l'huile usée ne contamine aucun autre produit, y compris l'eau de pluie. Suivre la même procédure pour la conservation et le stockage des filtres.

Batteries au plomb usagées

Les batteries usagées sont considérées des déchets "toxiques nocifs".

Pour les éliminer, elles doivent être livrées uniquement aux entreprises autorisées.

En cas d'empêchement, le "stockage provisoire" doit avoir lieu dans le respect des normatives en vigueur, principalement être muni de l'autorisation de stockage provisoire. Stocker les batteries dans des bacs étanches en plastique dont la capacité ne doit pas être inférieure au volume de l'électrolyte contenu dans les batteries ; en tout cas, l'eau de pluie ne doit pas pénétrer dans le bac.

Matériel ramassé par la machine

Le matériel ramassé par la machine peut et doit être livré aux entreprises préposées au Service de Voirie (selon les modalités concordées) en tant que déchets urbains ou assimilables.

Naturellement, à condition que les déchets ne contiennent aucune substance toxique et nocive.

Le nettoyage de milieux où la présence de substances toxiques et nocives est probable doit être effectué séparément pour chaque type de substance et avec le conteneur déchets vide. Une fois l'opération terminée, le contenu doit être déchargé totalement dans des bacs dont la gestion doit respecter les normatives provinciales, régionales et nationales en vigueur.

Mise à la ferraille

À la fin de la vie de la machine, il faut écouler correctement les composants sur la base du matériel par lequel ils sont constitués.

Il convient de livrer le véhicule à une entreprise autorisée qui se chargera d'en gérer correctement l'écoulement. En particulier, les huiles, les filtres et les batteries devront suivre les procédures mentionnées ci-dessus. Les composants en ABS et métalliques pourront suivre la destination des matières premières secondaires. Les tuyaux, les joints en caoutchouc ainsi que les composants en plastique et vitrorésine devront être triés et livrés aux entreprises préposées au Service de Voirie.

Démolir tous les types de matériel de la machine dans des décharges adaptées.

Respecter toujours la législation en vigueur dans le pays où la machine se trouve.

Position des fusibles

(Voir Fig. AG)

1. Centrale: 10A
2. Témoins lumineux: 7,5A
3. Électrovanne gas-oil: 7,5A
4. Feux de détresse: 7,5A
5. Système d'éclairage: 7,5A
6. Secoueur et aspiration: 20A

SR 1450 B

(Voir Fig. AH)

1. Déverseau: 7,5A
2. Secoueur-Avertisseur acoustique: 7,5A
3. Feux de route: 10A
4. Sécurité démarrage: 15A
5. Télérupteur composants auxiliaires: 15A
6. Télérupteur-indicateur de charge: 10A
7. Fusible ligne de puissance placé dans le compartiment moteur: 150A

Schemas electriques

(Voir Fig. Al)

A: Alternateur 14V-45A AA: Avertisseur acoustique B: Batterie 12V-45A B1: Bulbe température bougies B2: Bulbe huile B3: Capteur de marche arrêt B4: Thermostat bimétallique C1: Avertisseur de marche arrière C2: Avertisseur d'alarme de marche arrière CC: Centrale bougies CH: Commutateur de démarrage à clé CO: Compteur horaire EV: Électrovanne gas-oil F1: Fusible centrales F2: Fusible témoins lumineux F3: Fusible secoueur-aspiration F4: Fusible électrovanne gas-oil F5: Fusible avertisseur acoustique-feux F6: Fusible optionnel feux de détresse G: Flotteur réserve carburant IAA: Bouton-poussoir avertisseur acoustique IE: Interrupteur optionnel feu de détresse II: Interrupteur optionnel feu de direction IL: Interrupteur feux ISV: Interrupteur secoueur-aspiration I: Dispositif clignotant L1-4: Feux de position optionnels L5-6: Feux optionnels L7-8: Feux de direction côte gauche optionnels L9-10: Feux de direction côte droite optionnels M: Micro-interrupteur sécurité siège MA: Démarreur

MS: Moteur secoueur MV: Moteur aspiration R: Régulateur de tension R1: Relais avertisseur de marche arrière R2: Relais avertisseur d'alarme incendie S1: Témoin lumineux bougies S2: Témoin lumineux batterie S3: Témoin lumineux huile S4: Témoin lumineux carburant S5: Témoin lumineux feux optionnels S6: Témoin lumineux feu de direction S7: Témoin lumineux aspiration S8: Témoin lumineux secoueur K1/2: Bougies

A: Alimentateur 36/12V 5A

A1: Alimentateur 36/12V 30A optionnel

AA: Avertisseur acoustique

B: Batterie de traction 36V 320A

B1: Capteur de marche arrêté

B2: Thermostat bimétallique

C1: Avertisseur de marche arrière

Avertisseur d'alarme incendie

CH: Commutateur de démarrage à clé

C0: Compteur horaire

D1: Diode 6A60

F1: Fusible de réserve

F2: Fusible moteur secoueur

F3: Fusible alimentateur entrée

F4: Fusible feux

F5: Fusible télécommande démarrage

F6: Fusible sécurité démarrage

F7: Fusible général

IAA: Bouton-poussoir avertisseur acoustique

IE: Interrupteur optionnel pépie de détresse

II: Interrupteur optionnel feux de direction

IL: Interrupteur feux

IS: Bouton-poussoir secoueur

IV: Interrupteur activation aspiration

I: Dispositif clignotant

L1-4: Feux de position optionnels

Feux optionnels

Feux de direction côté gauche optionnels

L9-10: Feux de direction côte droit optionnels

M1: Micro-interrupteur sécurité siège

MS: Moteur secoueur

MT: Moteur électrique 36V 2,5 kW

MV: Moteur aspiration

MV1: Moteur ventilateur refroidissement

R1: Télérupteur démarrage

R2: Relais avertisseur de marche arrière

R3: Relais avertisseur d'alarme incendie

S1: Eclairage interrupteur

S2: Éclairage interrupteur

S3: Témoin lumineux feux

S4: Témoin lumineux feuux de direction

SC: Indicateur de charge batterie

Prise-fiche 160A

SCHEMA Hydraulique

Réservoir huile système hydraulique Filtre huile hydraulique Cylindre Brosse centrale Pompe traction ^+ composants auxiliaires Moteur propulsif Moteur hydraulique traction Distributeur Cylindre volet Cylindre soulevement conteneur déchets Moteur hydraulique Brosse centrale Moteur hydraulique Brosse laterale droite Moteur hydraulique Brosse laterale gauche - Soupape de retenue Cylindre brosse laterale gauche Cylindre Brosse laterale droite Soupape de blocage

Abaisser les brosses centrale et latérale pour actionner la troisième Brosse.

Piloter la Brosse avec le joystick (1, Fig. AL).

FOREWORD 2

MACHINE IDENTIFICATION 2

USER MANUAL IDENTIFICATION 2

USER MANUAL 2

DEFINITIONS 3

OPERATOR'S RESPONSIBILITY 3

OPERATORS' SAFETY PRECAUTIONS 3

WARNING SIGNS 4
