GEBRUIKSAANWIJZING BA 625 NILFISK

C-2 / NEDERLANDS INHOUDSOPGAVE Inleiding Onderdelen en servic Typeplaatje De machine uitpakken Waarschuwingen en aandachtspunten …. Ken uw Machine … re Bedieningspaneel -EDST" De machine gebruiksklaar maken ACCU'S De borstels bevestiger De schoonwatertank vullen De zuigmond bevestigen…… Reinigingsmiddelsysteem (EDS) de Machine bedienen Nat schrobben Nat zuigen …. Na gebruik van de machine. Onderhoudsschema Onderhoud van de zuigmotor De machine doorsmeren … Onderhoud Accu's opladen (Nat) . Accu's opladen (Gel) . De zuigmond onderhouden C-18 De zuigmond bijstellen … C-18 De schakelaars van de vuilwatertank onderhoude: c-19 Hoogte spatscherm borstelplaat bijstellen. C-20 Problemen verhelpen Doorslaande zekeringen. C-21 ‘Water wordt slecht opgezogen . C-21 Zuigmond laat smalle banen water achter.. C-21 Kringen op de vloer ee Geen schoonwatertoevoer Borstelplaat komt omhoog tijdens het schrobben (Cilindrisch). Geen toevoer reinigingsmiddel (EDS) … Technische gegevens C-2 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

NEDERLANDS }/ C-3 INLEIDING Deze handleiding is een waardevol hulpmiddel om uw NilfiskT schrobzuigmachine optimaal te benutten. Lees ze aandachtig door voordat u de machine in gebruik neemt. Opmerking: De vetgedrukte nummers tussen haakjes verwijzen naar de onderdelen op pag. 6-8, tenzij anders vermeld. Deze machine is uitsluitend bedoeld voor professionel gebruik.

ONDERDELEN EN SERVICE

Eventuele reparaties dienen te worden uitgevoerd door een erkende Nilfisk Servicedienst, die met special daarvoor opgeleide technici werkt en originele Nilfisk onderdelen en accessoires gebruikt. Bel uw hieronder vermelde Nilfisk dealer voor reparaties of onderhoud. Vermeld daarbij het type- en serienummer van uw machine. (Dealer: kleef hier uw sticker.) TYPEPLAATJE Het Type- en serienummer van uw machine staan vermeld op het typeplaatje in de accuruimte. Deze gegevens heeft u nodig wanneer u onderdelen voor uw machine bestelt. Noteer hieronder het type- en serienummer van uw machine, zodat u deze altijd bi de hand heeft. Type Serienummer

DE MACHINE UITPAKKEN

Controleer bij ontvangst zorgvuldig of de verpakking en de machine niet beschadigd zijn. Als u toch schade vaststelt, dient u alle delen van de verpakking te bewaren zodat ze kunnen worden onderzocht. Neem daarna onmiddellik contact op met de Afdeling Klantenservice van Nilfisk om een schadeclaim in te dienen Nadat u de verpakking heeft verwijderd, snijdt u de plastic riempjes door en haalt u de houten blokken naast de wielen weg. Gebruik een afrit om de machine van de pallet naar de vloer te rollen. FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-3

SYMBOLEN Nilfisk gebruikt de volgende symbolen om mogelike gevaarlijke situaties aan te geven. Lees aandachtig deze informatie en neem de juiste voorzorgsmaatregelen om de mensen en voorwerpen in de buurt van de machine te beschermen. A GEVAAR! Wordt gebruikt bij direct gevaar op ernstig letsel of de dood. A WAARSCHUWING! Wordt gebruikt om een situatie aan te geven die ernstige letsels kan veroorzaken. A OPGELET! Wordt gebruikt om een situatie aan te geven die kleine verwondingen of schade aan de machine of andere voorwerpen kan veroorzaken. CE EN Lees alle aanwijzingen voordat u de machine gaat gebruiken. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Bij “Waarschuwing!” en “Opgelet” wordt u gewaarschuwd voor situaties die lichamelijk letsel of schade aan de machine kunnen veroorzaken. A WAARSCHUWING! Deze machine mag alleen worden bediend door juist opgeleide en daartoe bevoegde personen. Probeer met een volle machine nooît abrupt te stoppen op hellingen. Maak geen plotselinge scherpe bochten. Matig uw snelheid als u hellingen afrijdt. Maak hellende opperviakten alleen schoon bij het naar boven rijden. Houd de accu's uit de buurt van vonken, vlammen en rokende materialen. Bi normaal gebruik komen explosieve gassen vrij Bij het opladen van de accu's komt zeer explosief waterstofgas vri. Het opladen van de accu's dient altijd te gebeuren in een goed geventileerde ruimte, ver weg van open vuur. Het is verboden te roken tijdens het opladen van de accu's. Draag geen sieraden tiens werk in de buurt van elektrische onderdelen. Zet de contactschakelaar uit (0) en ontkoppel de accu's voordat u onderhoud verricht aan elektrische onderdelen. ‘Werk nooit onder de machine zonder dat deze veilig op steunen is geplaatst. Gebruik geen ontvlambare reinigingsmiddelen; gebruik de machine niet in de buurt van ontvlambare vloeistoffen of in een ruimte waar dergelijke voeistoffen aanwezig zijn Reinig de machine niet met een hogedrukreiniger. Gebruik de machine niet op hellingen met een hellingshoek van meer dan 2 graden. Gebruik enkel de borstels die bij de machine worden geleverd of borstels die uitdrukkelijk in de gebruikershandleiding staan vermeld. Het gebruik van andere borstels kan de veiligheid in het gevaar brengen. A OPGELET! Deze machine is niet geschikt voor schoonmaakwerkzaamheden op de openbare weg. Deze machine mag niet worden gebruikt voor het opvegen van gevaarlik stof. Wees voorzichtig als u slijpschijven of schrobstenen gebruikt. Nilfisk kan niet aansprakelik worden gehouden voor schade aan het vloeropperviak door slipschijven of schrobstenen. Let er bij het gebruik van deze machine op dat anderen, met name kinderen, geen gevaar lopen. Lees, voordat u onderhoudswerkzaamheden gaat verrichten, altijd eerst aandachtig alle aanwijzingen met betrekking tot de desbetreffende werkzaamheden. Laat de machine niet onbeheerd achter zonder eerst de contactschakelaar uit te zetten (O), de sleutel eruit te halen en de handrem aan te trekken. Zet de contactschakelaar uit (0) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent. Neem voorzorgsmaatregelen om te voorkomen dat haar, sieraden of loshangende kleding in de bewegende delen van de machine verstrikt raken. Wees voorzichtig wanneer u deze machine gebruikt bij temperaturen onder het vriespunt. Water dat zich in de schoonwatertank, de vuilwatertank of de slangen bevindt, kan bevriezen, waardoor kleppen en fittings beschadigd kunnen raken. Spoel de tanks en slangen met ruitensproeiervloeistof. De accu's moeten uit de machine worden gehaald wanneer de machine definitief buiten dienst wordt gesteld. Het afvoeren van de accu's dient veilig te gebeuren in overeenstemming met uw lokale milieuvoorschriften. Gebruik de machine niet op opperviakten met een helling die de maximale hellingshoek aangegeven op de machine overschrijdt. Voor u met de machine aan het werk gaat, moeten alle deuren en afsluitpanelen in de positie staan die is aangegeven in de gebruikershandleiding. Raadpleeg de gebruikershandleiding bij de acculader voor bijkomende specifieke waarschuwingen met betrekking tot de acculader.

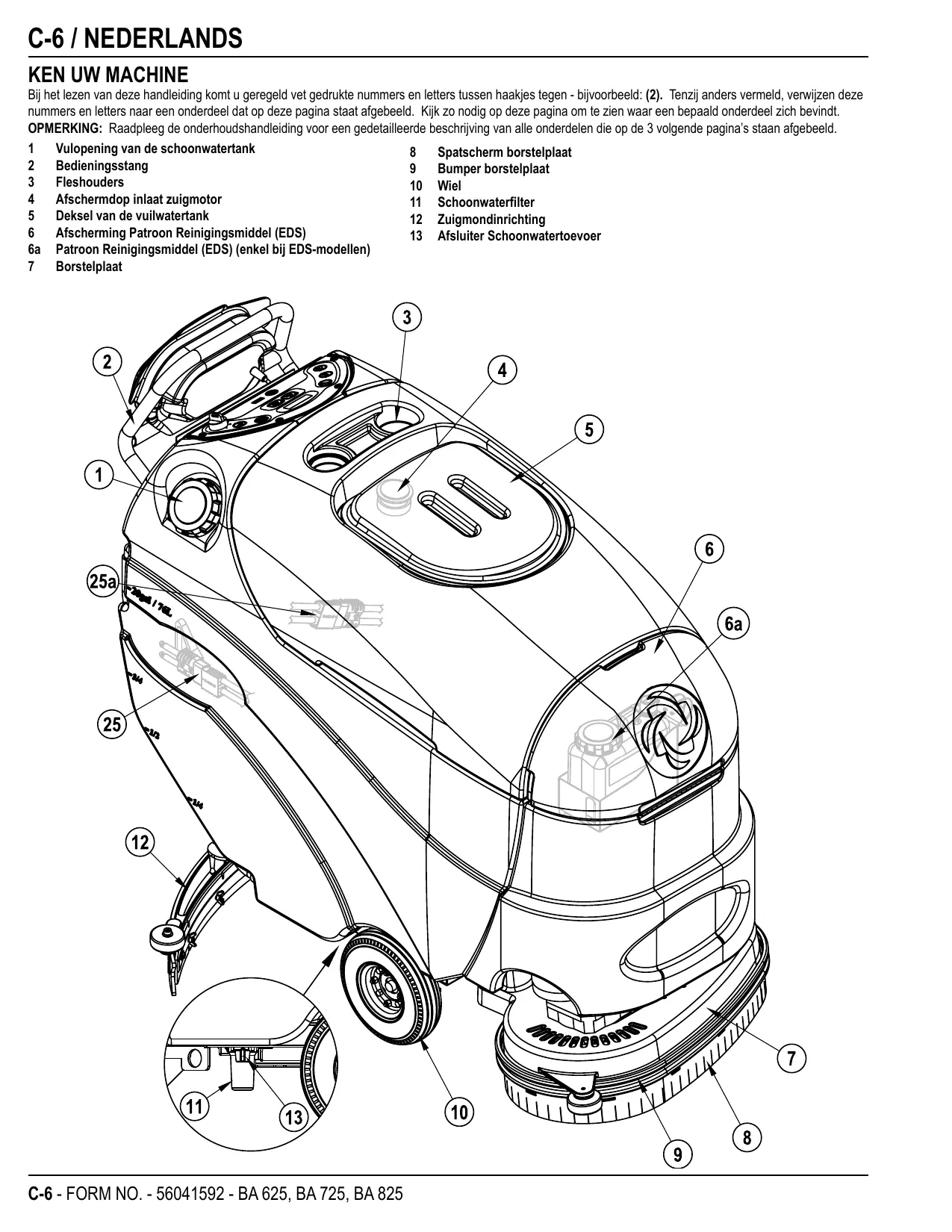

Bij het lezen van deze handleiding komt u geregeld vet gedrukte nummers en letters tussen haakjes tegen - bijvoorbeeld: (2). Tenzi anders vermeld, verwijzen deze nummers en letters naar een onderdeel dat op deze pagina staat afgebeeld. Kijk zo nodig op deze pagina om te zien waar een bepaald onderdeel zich bevindt. OPMERKING: Raadpleeg de onderhoudshandieiding voor een gedetailleerde beschrijving van alle onderdelen die op de 3 volgende pagina's staan afgebeeld. 1 Vulopening van de schoonwatertank 8 Spatscherm borstelplaat 2 Bedieningsstang 9 Bumper borstelplaat 3 Fleshouders 10 Wiel 4 Afschermdop inlaat zuigmotor 11. Schoonwaterfilter 5 Deksel van de vuilwatertank 12 Zuigmondinrichting 6 Afscherming Patroon Reinigingsmiddel (EDS) 13 _Afsluiter Schoonwatertoevoer 6a Patroon Reinigingsmiddel (EDS) (enkel bij EDS-modellen) 7 Borstelplaat C-6 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

14 Afvoerslang Schoonwatertank / Peilaanduiding 25a Accupack connector (enkel bij modellen met geïntegreerde lader) 15 Hendel van de zuigmond 26 Spanband zuigrubber 16 Geïntegreerde acculader (niet op alle modellen) 27 Uitlijnpennen zuigrubber 17 Zekering aandrijfmechanisme 28 Vuilwaterslang 18 Zekering Controlecircuit 29 Bedieningspaneel 19 Klem zuigrubber 30 Voor- en achteruit drukplaat 20 Vieugelmoer ophangplaat 31 Snelheidsregelaar 21 Afstelknop van de zuigmond 32 Afsluiter zuigmotor 22 Afvoerslang van de vuilwatertank 33 Verlengde schrobfilter (Optioneel) 23 Vuilcontainer (enkel cilindrische modellen) 34 Schoonwater verdeelstuk (enkel cilindrische modellen) 24 Draagarm-unit (enkel cilindrische modellen) 25 Accupack connector (enkel bij modellen zonder geïntegreerde lader)

A Contactschakelaar (Hoofdaandrijving) B Regelaar schoonwatertoevoer C Schakelaar zuigsysteem D Display D1 Waarschuwingslampje schoonwatertoevoer (D) D D2 Waarschuwingslampje storingen D3 urenteller D4 Waarschuwingslampje EDS D3 Waarschuwingslampje accu D6 Waarschuwingslampje schrobdruk D7 Waarschuwingslampje vuilwatertank VOL D8 Waarschuwingslampje accu laag

E Stangschakelaar (Door Dealer Geïnstalleerde Optie) F Reinigingsmiddelsysteem (enkel EDS-modellen) G Uitgebreid schrobsysteem (door dealer geïnstalleerde optie) H Schrobben UIT © 1 Schrobben AAN LAN

NEDERLANDS }/ C-9 ACCU'S Als de accu's zijn geïnstalleerd bij levering van de machine, doet u het volgende: + Controleer of alle accu's zijn aangesloten op de machine (25 of 25a). + Zetde contactschakelaar (A) AAN en controleer het Waarschuwingslampje van de Accu (D5). Als de meter volledig gevuld is, zin de accu's klaar voor gebruik. Als de meter niet helemaal vol is, moeten de accu's worden herladen vooraleer ze worden gebruikt. Zie het hoofdstuk “Accu Opladen”. + BELANGRIKI: INDIEN UW MACHINE EEN GEÏNTEGREERDE ACCULADER HEEFT, MOET U DE OEM PRODUCTHANDLEIDING RAADPLEGEN VOOR INSTRUCTIES MET BETREKKING TOT HET INSTELLEN VAN DE LADER VOOR HET SPECIFIEKE ACCUTYPE (ZIE TABEL). Zie TSBUS2007-979 voor de nieuwste acculaderalgoritmes. Als de accu's niet zijn geïnstalleerd bij levering van de machine, doet u het volgende: + Vraag een erkende Nilfisk dealer welke accu's aanbevolen zijn. + Installeer de accu's aan de hand van de onderstaande instructies. + Installer GEEN twee 12 volt accu's in uw machine. Dit beïnvloedt de stabiliteit van de machine. + BELANGRIKI: INDIEN UW MACHINE EEN GEÏNTEGREERDE ACCULADER HEEFT, MOET U DE OEM PRODUCTHANDLEIDING RAADPLEGEN VOOR INSTRUCTIES MET BETREKKING TOT HET INSTELLEN VAN DE LADER VOOR HET SPECIFIEKE ACCUTYPE (ZIE TABEL). Zie TSBUS2007-979 voor de nieuwste acculaderalgoritmes. NN WAARSCHUWINGI! Wees uiterst voorzichtig wanneer u met accu's werkt. Het zwavelzuur in de accu’s kan ernstige verwondingen veroorzaken wanneer het in contact komt met uw huid of ogen. Door ontluchtingsopeningen in de accudoppen ontsnapt er explosief waterstofgas uit de accu's. Dit gas kan ontbranden door elektrische ontlading, vonken of vlammen. Installeer nooit loodzwavelzuuraccu's in een afgesloten container of ruimte. Waterstofgas ten gevolge van overbelasting moet kunnen ontsnappen. Tijdens het werken met de accu's …

• Drag een veiligheidsbril, rubber handschoenen en een rubber schort FIGUUR 1 *_ Werk in een goed geventileerde ruimte

• Laat uw gereedschap niet met meerdere accupolen tegelijk in aanraking komen

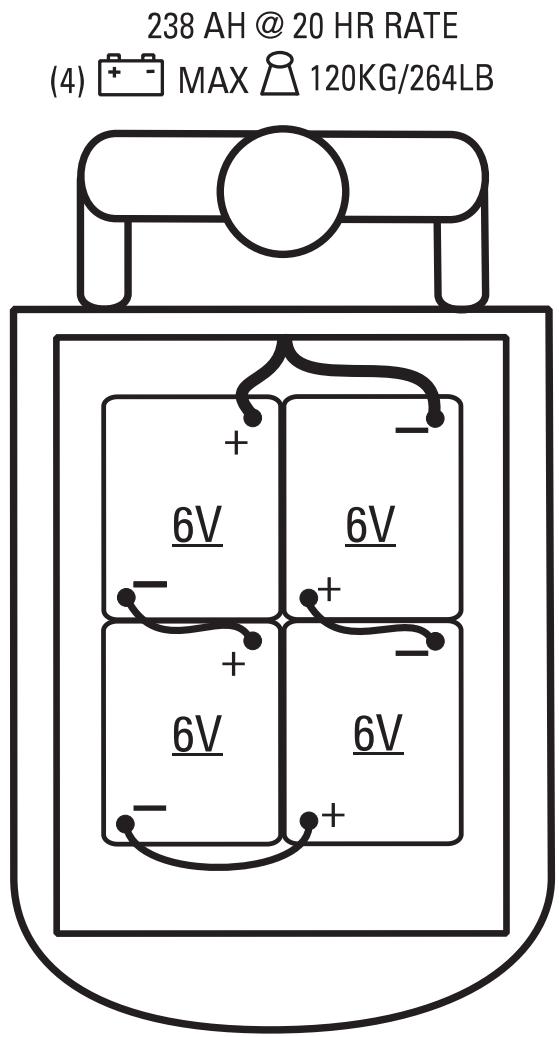

• Koppel ALTID eerst de negatieve (aardings)kabel los wanneer u accu's vervangt, om 238 AH @ 20 HR RATE à vonken te vermijden. (4) F7] MAX A 120KG/264LB Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu's installer. N OPGELET! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu's niet correct worden geïnstalleerd en niet juist worden aangesloten. De accu's moeten worden geïnstalleerd door Nilfisk, een

erkende technicus of de accufabrikant. 1 Haal de accu's uit de verpakking en controler zorgvuldig of er scheurtjes of andere beschadigingen zijn. Als u schade vaststelt, moet u contact opnemen met de transporteur of de fabrikant van de accu's om een schadeclaim in te dienen. 2 Zetde contactschakelaar (A) UIT en haal de sleutel eruit. 3 Kantel de vuilwatertank opzij, in de vergrendelde stand. Verwijder de accukabels uit de accuruimte. 4 Uw machine wordt door de fabriek geleverd met voldoende accukabels om vier 6V-accu's 6V te kunnen aansluiten. Zet de accu's voorzichtig in de accuruimte en plaats ze precies zoals getoond in FIGUUR 1. Zet de accu's zo dicht mogelijk tegen de achterzijde van de + machine vast. An a —

5 Plaats de kabels precies zoals getoond. Plaats de kabels zodanig dat de accudoppen bij onderhoud gemakkelijk verwijderd kunnen worden. 6 Draai de moer van elke accupool voorzichtig vast totdat de accupolen niet meer op hun pennen kunnen draaien. Draai de accupolen nooit al te stevig vast, want anders zijn ze 6V 6V later weer moeilik los te krijgen. 7 Bespuit de accupolen met speciale coating voor accupolen (verkrigbaar bi de meeste _— handelaren in auto-onderdelen). EL — hr 8 Doe over elk van de polen een van de zwarte rubberen hulzen en sluit de Accupack Connector (25 of 25a) aan.

C-10 / NEDERLANDS DE BORSTELS BEVESTIGEN (BIJ SCHIJFSYSTEMEN) FIGUUR 2 OPGELET! Zet de contactschakelaar uit (0) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent.

Zorg ervoor dat de borstelplaat (7) OMHOOG staat. Zorg ervoor dat de contactschakelaar (A) uit staat (O). Als u pads gebruikt, moet u die op de pad-houders bevestigen Zie Figuur 2. Om de borstels (AA) (of pad-houders) te bevestigen, brengt u de lipjes (BB) op de borstels op gelijke hoogte met de gaatjes in de montageplaat en draait u ze totdat ze in hun plaats vallen (draai de buitenste rand van de borstel in de richting van de achterkant van de machine zoals getoond (CC). DE BORSTELS BEVESTIGEN (BIJ CILINDRISCHE SYSTEMEN) OPGELET! Zet de contactschakelaar uit (0) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent.

FIGUUR 3 Zorg ervoor dat de borstelplaat (7) OMHOOG staat. Zorg ervoor dat de contactschakelaar (A) uit staat (0). Zie Figuur 3. Draai de zwarte knoppen (één aan elke Zide) bovenop de draagarm-units (24) los en verwijder de draagarm-units om bij de borstels te komen. Schuif de borstel in de behuizing, til hem iets omhoog en duw en draai hem totdat hij op zijn plaats valt. Breng de draagarm-units opnieuw aan.

Vul de schoonwatertank met maximaal 76 liter reinigingsoplossing. Vul de tank niet hoger dan 7,5 cm onder de rand van de vulopening (1). De oplossing moet bestaan uit een mengsel van water en het juiste reinigingsmiddel voor de desbetreffende werkzaamheden. Volg altijd de aanwijzingen voor de mengverhouding op het etiket van het reinigingsmiddel. OPMERKING: EDS machines kunnen ofwel gewoon worden gebruikt met reinigingsmiddel gemengd in de tank, ofwel kunnen ze werken met het EDS reinigingsmiddel doseersysteem. Wanneer wordt gewerkt met het EDS reinigingsmiddel doseersysteem, mengt u geen reinigingsmiddel in de tank maar moet gewoon water worden gebruikt. OPGELET! Gebruik alleen laagschuimende, niet ontvlambare vloeibare reinigingsmiddelen die geschikt zijn voor machinaal schrobben. De temperatuur van het water mag niet hoger zijn dan 54,4° C.

DE ZUIGMOND BEVESTIGEN

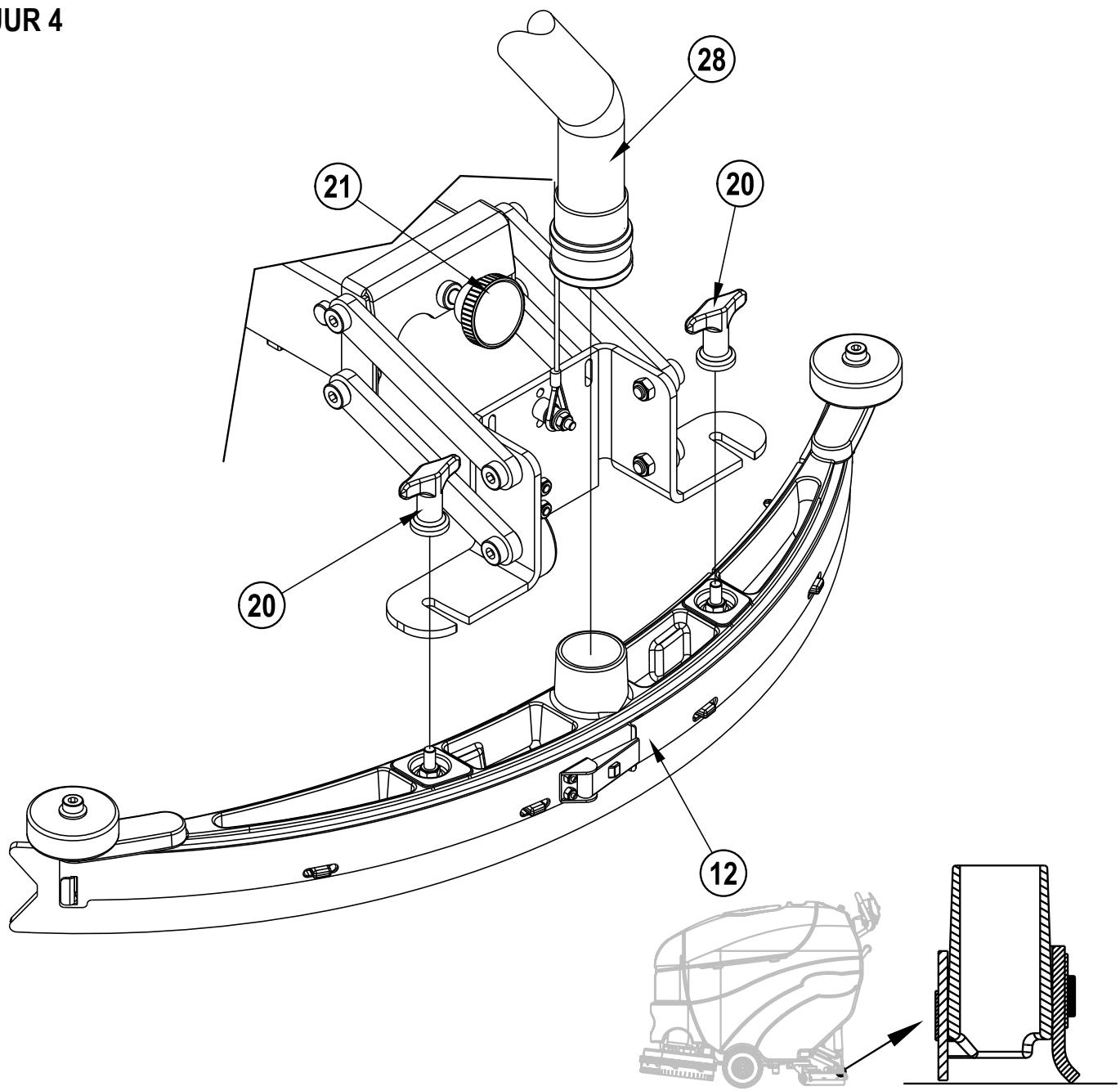

4 Zie Figuur 4. Schuif de zuigmondinrichting (12) op de draagbeugels en draai de vleugelmoeren (20) van de ophangplaat vast. 2 Sluit de vuilwaterslang (28) aan op de inlaatopening van de zuigmond 3 Laat de zuigmond zakken, rijd de machine een beetje vooruit en regel de hellingshoek van de zuigmond met de Afstelknop (21) zodat het achterste zuigrubber de vloer gelijkmatig raakt over zijn gehele breedte en lichtjes gebogen is zoals getoond. FIGUUR 4 FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-11

ALGEMENE INSTRUCTIES: Wanneer u overschakelt op een ander reinigingsmiddel, dient u het vorige reinigingsmiddel uit het systeem te spoelen. ONDERHOUDSADVIES: Rijd de machine over een afvoer op de vloer voor u de machine schoonspoelt omdat er tijdens het schoonspoelen een kleine hoeveelheid reinigingsmiddel zal vrijkomen. Het systeem schoonspoelen wanneer op een ander reinigingsmiddel wordt overgeschakeld: 1 Maak het reinigingspatroon los en verwijder het. 2 Zetde contactschakelaar (A) AAN en houd de regelaar van het reinigingsmiddel (F) en de regelaar van de schoonwatertoevoer (B) ten minste 2 sec. ingedrukt. OPMERKING: Nadat het spoelproces is geactiveerd, zal het 10 sec. lopen. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het Reinigingsmiddelsysteem. Normaal volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Het systeem wekelijks schoonspoelen: 1 Maak het reinigingspatroon los en verwijder het. Installeer een met schoonwater gevuld patroon en sluit dit aan. Zet de contactschakelaar (A) AAN en houd de regelaar van het reinigingsmiddel (F) en de regelaar van de schoonwatertoevoer (B) ten minste 2 sec. ingedrukt. OPMERKING: Nadat het schoonmaakproces is geactiveerd, zal het 10 sec. lopen. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het Reinigingsmiddelsysteem. Normaal volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Wanneer het reinigingspatroon bijna leeg is, zal er op het display (D) een waarschuwingslampje gaan branden. Dit “Reinigingsmiddel laag” lampje zal blijven branden tot u het systeem reset. Zodra het lichtje aangaat zou u eenvoudig een hele fles reinigingsmiddel (3,75 |) in het patroon moeten kunnen gieten zonder dat u zich zorgen hoeft te maken de maximaal toegelaten hoeveelheid vloeistof te overschrijden. OPMERKING: Reset het systeem pas wanneer het patroon weer vol is. Bij het verwisselen van patronen, is het “Reinigingsmiddel Laag” waarschuwingslampje enkel nauwkeurig wanneer het vervangpatroon op hetzelfde niveau staat als het patroon dat wordt vervangen. Resetten: 1 Zet de contactschakelaar (A) AAN en houd de regelaar van het reinigingsmiddel (F) 2 sec. ingedrukt. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het Reinigingsmiddelsysteem. SPECIFIEKE INSTRUCTIES NIET-HERVULBAAR PATROON: Verwijder de Dop (AA) en doe het patroon in de behuizing. Installeer de Dry Break Dop (BB) zoals getoond.

SPECIFIEKE INSTRUCTIES HERVULBAAR PATROON: Vul het reinigingspatroon met maximaal 4,73 liter (1,25 gallon) reinigingsoplossing. ONDERHOUDSADVIES: Haal het reinigingspatroon uit de behuizing voor u het gaat vullen, om te vermijden dat u reinigingsmiddel op de machine morst. Het is aanbevolen een afzonderlik patroon te gebruiken voor elk reinigingsmiddel dat u van plan bent te gebruiken Op de reinigingspatronen zit een wit plaatje zodat u de naam van het reinigingsmiddel op elk patroon kan schrijven om te vermijden dat u ze gaat vermengen. Op één einde van het reinigingspatroon zit een magnetische glijder (CC) die moet worden ingesteld op de juiste mengverhouding overeenkomstig de menginstructies op de fles van de fabrikant. Stel de Magnetische Glijder (CC) in op de juiste mengverhouding aangegeven op het Indicatieplaatje (DD). Wanneer u een nieuw patroon installeert, verwijdert u de Dop (AA) en doet u het patroon in de behuizing. Installeer de Dry Break Dop (BB) zoals getoond.

C-14/ NEDERLANDS NAT SCHROBBEN UN WAARSCHUWINGI! Zorg ervoor dat u de bedieningsknoppen en de werking daarvan kent en begrijpt. Probeer met een volle machine nooit abrupt te Stoppen op hellingen. Maak geen plotselinge scherpe bochten. Matig uw snelheïd als u hellingen afridt. Maak hellende opperviakten alleen schoon bij het naar boven rijden. Volg de aanwijzingen in het hoofdstuk ‘Machine gebruikskiaar maken'in deze handeïding, ; Zet de contactschakelaar (A) AAN (1). Op het bedieningspaneel zullen de waarschuingslampjes verschinen. Controleer het waarschuwingslampje van de accu en de urenteller (D) 3 Om de machine naar de werkplek te rjden, drukt u de voor- en achteruit drukplaat (30) vooruit om voorui te rjden of trekt u de voor- en achteruit drukplaat (30) achteruit om achteruit te rjden. Door de voor- en achteruit drukplaat (30) harder of zachter in te drukken of naar u toe te trekken, kunt u zelf de juiste snelheïd bepalen. OPMERKING: De Snelheidsregelaar (13) wordt gebruikt om de maximumsnelheid bij vooruit- en achteruitijden te bepalen. 4 Druk de regelaar voor de schoonwatertoevoer (B) in en houd hem 5 seconden ingedrukt om de vioer vooraf nat te maken. OPMERKING: Dit moët u doen vooraleer u de Schrobben AN regelaar (1) indrukt. 5 Druk één keer op de Schrobben AAN regelaar (I) voor de ‘Standaard' modus en tee keer voor de ‘Zware’ modus. Houd deze regelaar 5 seconden ingedrukt voor de ‘Extreme’ modus. Zowel het schoonwatersysteem als het reinigingsmiddelsysteem (EDS-modellen) hebben 3 voorgeprogrammeerde stromingsnelheden die overeenkomen met de 3 schrobmodi (zie Bedieningspaneel). OPMERKING: De machine beschikt over een functie waarmee u de stromingsnelheid kunt opvoeren zonder de schrobdruk te verhogen. Houd de regelaar voor de schoonwatertoevoer (B) 3 seconden ingedrukt (het waarschuwingslampje voor de schoonwatertoevoer zal gaan knipperen) en laat dan los. U heeft dan 3 seconden om een andere stromingsnelheid in te stellen door herhaaldeljk op de regelaar voor de schoonwatertoevoer (B) te drukken tot het waarschuingslampje voor de schoonwatertoevoer (D1) de gewenste snelheid aangeeft (Standard, Zwaar of Extreem/ ze Bedieningspaneel). Wanneer u daama de schrobdruk aanpast, zal de stromingsnelheid overeenkomstig me veranderen OPMERKING: De schoonwater-, zuig- en reinigingsmiddelsystemen (EDS-modellen) worden automatisch geactiveerd wanneer de Schrobben AAN regelaar (1) wordt ingedrukt. U hoeft verder niets te doen dan de zuigmond (15) te laten zakken. De verschillende individuele systemen kunnen UIT of weer AAN worden gezet door gelik wanneer tijdens het schrobben de overeenkomstige regelaar in te drukken. Als u de Uitgebreide Schrobkit heeft geinstalleerd, zal die niet automatisch worden geactiveerd. U moet de recycieerregelaar (G] indrukken om dit systeem te activeren. Het recycleersysteem zal niet AAN slaan tot het waterpell in de vuilwatertank een bepaald niveau bereikt. 6 Laat de zuigmond zakken met de Zuigmond omhoog/omlaag hendel (15). 7 Wanneer de voor- en achteruit drukplaat (30) in neutraal staat, worden de het schrob-, zuig-, schoonwater- en reinigingsmiddelsysteem (EDS-modellen) geactiveerd maar gaan 2e nog niet lopen. Neem de bedieningsstang (2) vast en druk de voor- en achteruit drukplaat (30) vooruit om het schrob-, zuig-, schoonwater- en reinigingsmiddelsysteem (EDS-modellen) te starten en de machine vooruit te bewegen. U verkrjgt het beste resultaat als u de machine in langzame looppas voortduwt. Druk de regelaar voor de schoonwatertoevoer (B) één keer in om het schoonwatersysteem UIT te zetten wanneer u scherpe bochten maakt. Trek de voor- en achteruit drukplaat (30) naar achteren om met de machine achteruit te rijden. De borstels draaien terwil de machine achteruit gaat, maar er wordt geen schoonwater of reinigingsmiddel toegevoerd. UN OPGELET! Om de vloer niet te beschadigen, mag u niet stoppen met rijden terwijl de borstels nog draaien. 8 Bi zeer vuil vioeren is ‘enkel schrobben soms niet voldoende en moët u‘dubbel schrobben. Dit ‘dubbel' schrobben werkt volgens hetzelfde principe als ‘enkel' schrobben met di verschi dat bi de eerste keer de zuigmond omhoog staat. Zo kan het reinigingsmiddel langer op de vloer inwerken. De tweede keer gaat u met de zuigmond omlaag over hetzelide opperviak heen, zodat het overgebleven vuile water nu wel wordt opgezogen. 9 De vuilwatertank is voorzien van een vlotterschakelaar die ALLE systemen behalve het rijdsysteem uitschakelt wanneer de vuilwatertank vol is. Wanneer deze vlotterschakelaar wordt geactiveerd, moet de vullwatertank worden leeggemaakt. De machine zal geen water opzuigen en niet schrobben wanneer de viotterschakelaar geactiveerd is. OPMERKING: Wanneer de regelaar wordt geactiveerd, verdwinen alle andere waarschuwingslampjes en gaat het waarschuwingslampje “Vuilwatertank VOL" (FF) branden op het display, 10 Als u wilt stoppen met schrobben of als de vulwatertank vol is, drukt u eenmaal op de Schrobben UIT regelaar (H). Dan worden de borstels en de schoonwatertoevoer automatisch gestopt en komt de borstelplaat omhoog. OPMERKING: Het zuigsysteem zal pas 10 seconden later worden uitgeschakeld. Dit omdat eventueel aanwezig water dan nog kan worden opgezogen zonder dat het zuigsysteem weer moet worden aangezet. 11 Haal de zuigmond omhoog en rijd de machine naar een daartoe geschikte afvoerplek en maak de vuilwatertank leeg. Om de vuiwatertank te legen, haalt u de afvoerslang van de vulwatertank (22) van de ophanghaak en opent u de stop {houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling zo maar vuil water uit stroomt). U kunt het soepele deel van de slang (22) ook dichtknijpen om de afvoer van het water regelen. Daarna vult u de schoonwatertank opnieuw en kunt u doorgaan met schrobben OPMERKING: Zorg dat het deksel van de vulwatertank (5) en de stop van de afvoerslang van de vuilwatertank (22) goed op hun plaats zitten, want anders zuigt de machine het water niet goëd op. Wanneer de accus opgeladen moeten worden, gaat het Accu LAAG lampje (GG) branden en gaat de zuigmotor na 30 seconden uit. Rijd de machine naar een onderhoudszone en laad de accus op in overeenstemming met de instructies in het hoofdstuk Accus van deze handleiding. NAT ZUIGEN Bevestig de oplionele hulpstukken voor nat zuigen op de machine. 1 Maak de vuilwaterslang (28) van de zuigmond (12) los. 2 Bevestig de desbetreffende hulpstukken voor nat Zuigen op de slang (verkrigbaar bij Nifisk). 3 Zetde contactschakelaar (A) AN 4 Druk de stangregelaar (E) één keer in om de zuigmotor AAN te zetten ONDERHOUDSADVIES: Raadpleeg de onderhoudshandieiding voor gedetailleerde functiebeschrijvingen van alle besturingselementen en programmeeropties. C-14 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

NEDERLANDS / C-15 FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-15

C-16 / NEDERLANDS NA GEBRUIK Breng de borstels (of pads) en de zuigmond omhoog. Breng de machine naar een plek waar u onderhoud kunt verrichten. 2 Zetde contactschakelaar (A) UIT en haal de sleutel eruit. 3 Om de schoonwatertank te legen, trekt u de afvoerslang van de schoonwatertank (14) van het elleboogstuk af. Houd de afvoerslang boven een emmer of een afvoer op de grond! Spoel de tank met schoon water uit. Controleer de schoonwraterslangen en vervang ze als ze geknikt of beschadigd zijn. 4 Omde wulwatertank te legen, haalt u de afvoerslang van de vulwatertank (22) van de ophanghaak en verwijdert u de stop (houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling zo maar vuil water ui stroomt). U kunt het soepele deel van de slang (22) ook dichtknijpen om de afvoer van het water regelen. Spoel de tank en de vuilwatertankafsluiter(s) (82) met schoon water uit. Controleer de afvoerslang van de vulwatertank en de zuigslang en vervang 2e als ze geknikt of beschadigd zijn. ONDERHOUDSADVIES: Zorg ervoor dat er ijdens het reinigen geen water terechtkomt in de inlaat van de zuigmotor (4). OPMERKING: Indien de uitgebreide schroboptie is geïnstalleerd zal het systeem schoongespoeld moeten worden. 4a …_Laat de vuilwatertank na elk gebruik leeglopen en spoel ze grondig schoon. Vul de vuilwatertank daama voor ongeveer 1/3 met schoon water. 4b_ Houd de Uitgebreïde Schrobknop (G) 3 seconden ingedrukt (het lampje zal groen oplichten) om de schoonspoelfunctie te activeren. De machine zal ongeveer 20 seconden worden schoongespoeld. OPMERKING: Hiermee spoelt u mogelik vuil weg uit het system. Als u dit niet doet, kunnen de uitgebreide pomp en (of) elektromagnetische klep verstopt raken met vuildeeljes. 5 Verwider de borstels of pad-houders. Spoel de borstels of pad-houders met warm water af en laat ze hangend drogen. Laat opurif-pads volledig drogen voordat u ze weer gebruikt. OPMERKING: U kunt de borstels handmatig verideren of automatisch door de Schrobben UIT regelaar (H) 5 seconden ingedrukt te houden (enkel schijfmodellen). 6 Verwijder de zuigmond, spoel hem met warm water af en laat hem hangend drogen 7 Controleer onderstaand onderhoudsschema en voer eventueel benodigd onderhoud uit voordat u de machine wegzet ONDERHOUDSSCHEMA WERKZAAMHEID Dageljks Wekeljks Maandeliks Jaarljks Accus opladen x Tanks & Slangen controlerenreinigen (vuiwatertankafsluiters & afschermdop inlaat reinigen) x Borstels of pads controleren/reinigen/omkeren x Zuiamond controleren/reinigen: x

Vuilcontainer reinigen (bi clindrische systemen) Spoel het Uitgebreide Schrobsysteem (indien geïnstalleerd) schoon. Controleer waterpeil van elke accucel (niet van toepassing op gel accu's) X Spatschermen borstelplaat controleren X Schoonwaterfilter controlerenfreinigen x Reinigingsmiddelsysteem (enkel EDS) reinigen x De machine doorsmeren x

• Koolborstels controleren X

• Laat de koolborstels van de zuigmotor eenmaal per jaar of steeds na 300 uur gebruik door uw Nifisk dealer controleren. De koolborstels van de borstelmotor en de aandrijfmotor moeten eenmaal per jaar of steeds na 500 uur gebruik worden gecontroleerd. OPMERKING: Raadpleeg de onderhoudshandieiding voor een nadere omschrijving van de onderhouds- en reparatiewerkzaamheden. 8 Zetde machine op een schone, droge plaats weg. 9 Zet de contactschakelaar (A) UIT (0) en haal de sleutel eruit ONDERHOUD ZUIGMOTOR Laat de koolborstels van de zuigmotor eenmaal per jaar of steeds na 300 uur gebruik door uw Nilisk dealer controleren (D) AN BELANGRIK! Indien er schade aan de motor ontstaat omdat de koolborstels niet gecontroleerd zijn, valt deze schade niet onder de garantie. Zie de garantieverklaring.

DE MACHINE DOORSMEREN

Smeer de volgende punten eenmaal per maand met lichte machineolie: + Algemene schamierpunten aansluiting zuigmond (A). + Schroefdraad afstelknop hoëk ophangplaat (B). + Eindwielen zuigmondinrichting (C) + Algemene schamierpunten aansluiting borstel (D). + Stootwielen borstelplaat. Smeer de volgende punten eenmaal per drie maanden: + Wartels achterste zwenkwielles (E). C-16 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

Laad de accus op telkens wanneer u de machine heeft gebruikt of wanneer het accu waarschuwingslampje (D) aangeeft dat de accus niet helemaal meer vol zijn EN WAARSCHUWING! Vul de accus nooit voordat u ze gaat opladen. Zorg ervoor dat de ruimte waar u de accu's oplaadt goed geventileerd wordt. Rook niet tijdens onderhoud aan de accu's. Tijdens het werken met de accu's …

• Drag geen sieraden Rook niet Draag een veiligheidsbril, rubber handschoenen en een rubber schort Werk in een goed geventileerde ruimte Laat uw gereedschap niet met meerdere accupolen tegelik in aanraking komen Koppel ALTIUD eerst de negatieve (aardings)kabel los wanneer u accu's vervangt, om vonken te vermijden. ‘ Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu's installeert. Als uw machine wordt geleverd met geïntegreerde acculader, doet u het volgende: Zet de contactschakelaar (A) UIT. Rol het elektrische snoer aan de zijkant van de geintegreerde lader af en sluit het aan op een correct geaard stopcontact. Raadpleeg de OEM producthandleiding voor meer gedetailleerde instructies over hoe u tewerk moet gaan. Als uw machine wordt geleverd zonder geintegreerde acculader, doet u het volgende: Ontkoppel de accu's van de machine en duw de connector van de lader in de Accupack Connector (25). Volg de aanwijzingen op de acculader. ONDERHOUDSADVIES: Zorg ervoor dat u de acculader in de connector stop met de hendel eraan bevestigd. UN OPGELET! Om beschadiging van de vloer te voorkomen dient u water en accuzuur na het opladen van de bovenkant van de accu's af te vegen.

VLOEISTOFPEIL VAN DE ACCU’S CONTROLEREN

Controleer het vloeistofpeil van de accu's minstens eenmaal per week. Na het opladen van de accu's haalt u de accudoppen eraf en controleert u het vloeistofpeil in elke accucel. Vul elke cel met gedestilleerd of gedemineraliseerd water in speciaal flesje met vloeistof voor accu's (verkrijgbaar bij de meeste handelaren in auto-onderdelen) tot aan het maatstreepje (of tot 10 mm boven de rand van de scheidingslijnen). Vul de accu's NOOIT te ver! UN OPGELET! Als de accu's te ver worden gevuld, kan er accuzuur op de vioer terechtkomen. Draai de accudoppen vast. Neem de bovenkant van de accu's af met een oplossing van soda en water (2 eetlepels soda op 1 liter water).

GEL (VRLA) ACCU’S OPLADEN

Laad de accus op telkens wanneer u de machine heeft gebruikt of wanneer het accu waarschuwingslampje (D) aangeeft dat de accus niet helemaal meer vol zijn UN WAARSCHUWING! Zorg ervoor dat de ruimte waar u de accu's oplaadt goed geventileerd wordt. Rook niet tijdens onderhoud aan de accu's. Tijdens het werken met de accu's …

• Drag geen sieraden Rook niet Draag een veiligheidsbril, rubber handschoenen en een rubber schort Werk in een goed geventileerde ruimte Laat uw gereedschap niet met meerdere accupolen tegelik in aanraking komen Koppel ALTIUD eerst de negatieve (aardings)kabel los wanneer u accu's vervangt, om vonken te vermijden. Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu's installeert. UN OPGELET! Uw VRLA-accu zal de beste prestaties leveren en het langst meegaan WANNEER ZE CORRECT WORDT OPGELADEN! De accu te weinig of te veel opladen zal de levensduur en de prestaties van de accu beperken. Zorg ervoor dat u DE OPLAADINSTRUCTIES CORRECT VOLGT. TRACHT DEZE ACCU NOOÏT TE OPENEN! Als een VRLA-accu wordt geopend, gaat de druk verloren en worden de platen aangetast door zuurstof. DE GARANTIE WORDT ONGELDIG ALS DE ACCU GEOPEND WORDT. Als uw machine wordt geleverd met geïntegreerde acculader, doet u het volgende: Zet de contactschakelaar (A) UIT. Rol het elektrische snoer aan de zijkant van de geintegreerde lader af en sluit het aan op een correct geaard stopcontact. Raadpleeg de OEM producthandleiding voor meer gedetailleerde instructies over hoe u tewerk moet gaan. Als uw machine wordt geleverd zonder geintegreerde acculader, doet u het volgende: Ontkoppel de accu's van de machine en duw de connector van de lader in de Accupack Connector (25). Volg de aanwijzingen op de acculader. ONDERHOUDSADVIES: Zorg ervoor dat u de acculader in de connector stop met de hendel eraan bevestigd. BELANGRIHK: Zorg ervoor dat u over een geschikte lader beschikt voor het opladen van Gel cel accu's. Gebruik enkel “spanningsgeregelde” of “spanningsbeperkte” laders. Standaardladers met constante stroom of wisselende stroom MOGEN NIET worden gebruikt. Een lader met temperatuursensor is aanbevolen, omdat handmatige bifstellingen nooit helemaal accuraat zijn en de VRLA-batterij kunnen beschadigen. FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-17

Als de zuigmond smalle banen water achterlaat, zijn de zuigrubbers misschien vuil of beschadigd. Verwijder de zuigmond, spoel hem met warm water af en controleer de zuigrubbers. De zuigrubbers moet omgekeerd of vervangen worden als ze gekrast, gescheurd, gekreukeld of afgesleten zijn De achterste zuigrubber omkeren of vervangen..

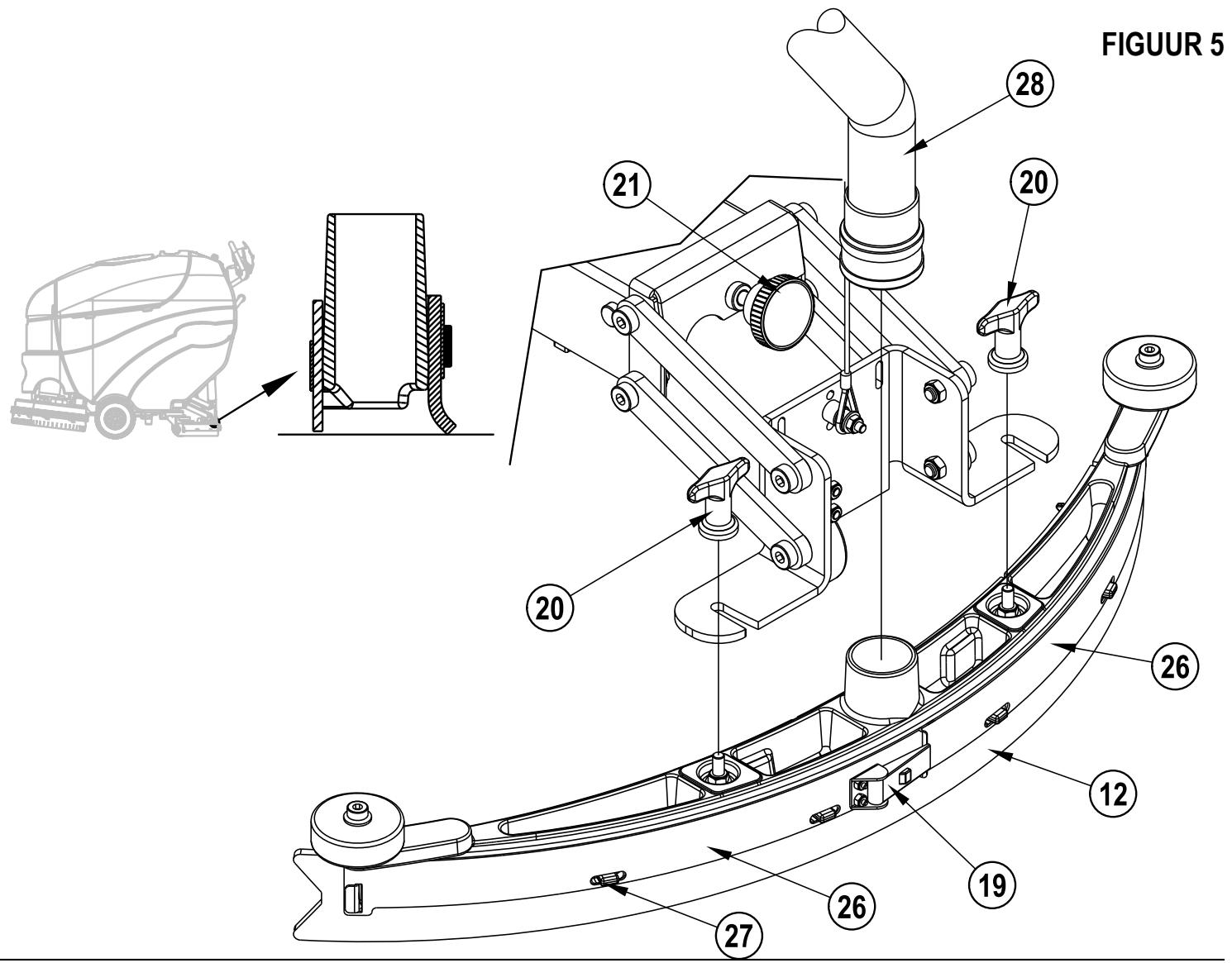

Zie Figuur 5. Breng de Zuigmond omhoog van de vloer en trek daarna de vergrendeling in het midden van de zuigmond (19) los. Verwijder de Spanbanden (26). Schuif de achterste zuigrubber van de uitlinpennen (27) af. De zuigrubber heeft 4 randen. Draai de zuigrubber zo dat er een schone, onbeschadigde rand in de richting van de voorkant van de machine wijst. Als alle vier de randen gekrast, gescheurd of erg afgesleten zin, moet u de zuigrubber vervangen. Plaats de zuigrubber en volg daarbij bovenstaande aanwijzingen in omgekeerde volgorde. Stel daarna de zuigmond weer af. De voorste zuigrubber omkeren of vervangen …

Zet de zuigmond in de omhoog stand (van de vloer), draai de (2) vleugelmoeren (20) los, ontkoppel de vuilwaterslang (28) en verwijder de zuigmondinrichting (12) van de montageplaat. 2 Verwijder eerst de twee achterste spanbanden (26). 3 Verwijder alle vleugelmoeren waarmee de voorste zuigrubber op zijn plaats gehouden wordt en verwijder vervolgens de spanband en de zuigrubber. 4 De zuigrubber heeft 4 randen. Draai de zuigrubber zo dat er een schone, onbeschadigde rand in de richting van de voorkant van de machine wijst. Als alle vier de randen gekrast, gescheurd of erg afgesleten zin, moet u de zuigrubber vervangen. 5 Plaats de zuigrubber en volg daarbij bovenstaande aanwizingen in omgekeerde volgorde. Stel daarna de zuigmond weer af.

DE ZUIGMOND BIJSTELLEN

Telkens wanneer er een zuigrubber omgekeerd of vervangen wordt of als de zuigmond de vloer niet goed droog zuigt, moet de hoek van de zuigmond opnieuw worden afgesteld. De hoek van de zuigmond bijstellen..

Parkeer de machine op een vlakke, rechte vloer en laat de zuigmond zakken. Terwijl u de machine langzaam vooruit beweegt, draait u de stelknop van de zuigmond (21) totdat de achterste zuigrubber over de gehele breedte van de zuigmond op gelike hoogte teruggevouwen is, zoals hieronder wordt getoond. FIGUUR 5 zzr

NEDERLANDS / C-19 DE VLOTTERSCHAKELAAR(S) VAN DE VUILWATERTANK ONDERHOUDEN Als de vlotterschakelaar(s) van de vuilwatertank vuil worden, kunnen ze de goede werking van de machine belemmeren. Een vuile afsluiter kan ervoor zorgen dat de zuigmotor helemaal niet werkt of niet afslaat als de tank vol is. Vuile schakelaars van het uitgebreide schrobsysteem kunnen ertoe leiden dat het optionele uitgebreide schrobsysteem niet naar behoren werkt. Als het dageliks schoonspoelen van de vuilwatertank niet volstaat om de schakelaars schoon te houden, moet u ze mogelik demonteren om ze schoon te maken. Voor een goede werking is het heel belangrijk dat ze correct opnieuw worden gemonteerd. Zie Figuur 6 voor de correcte oriëntering van de armen van de vlotterschakelaar. Raadpleeg de onderhoudshandieiding voor gedetailleerde instructies met betrekking tot het demonteren en reinigen van de schakelaars.

A- (Open) Zuigmotor UIT | | B - (Gesloten) Zuigmotor AAN | 0 Kelijke oriénteri | € - (Gesloten) Zuigmotor UIT Orspronkenre oremerng si E D - (Open) Zuigmotor AAN ! Normaal gesloten ! Huidige oriéntering Normaal open EM | 1 FIGUUR 6 À } In de fabriek geïnstalleerde afsluiter.

Optionele starter uitgebreid schrobsysteem. Vlotter ONDERAAN. Optionele afsluiter uitgebreid schrobsysteem. Vlotter ONDERAAN. = De vlotter moet onbelemmerd op & neer kunnen bewegen. Zie hierboven voor 1oriéntering vlotter. AAN AAN revised 10/08 FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-19

LN OPGELETI! Zet de contactschakelaar (A) UIT (0) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent. U kunt de hoogte van het spatscherm afstellen in geval van slitage. De hoogte van het spatscherm van de borstelplaat bijstellen... 1 Breng de borstelplaat (7) omhoog, zet de contactschakelaar (A) uit en haal de sleutel van de machine 2 Zie Figuur 7. Breng de bumper van de borstelplaat (8) OMHOOG tot de bovenkant van de borstelplaat zodat hi het spatscherm niet op zh plaats houdt zoals getoond. OPMERKING: Noter voor u het spatscherm (8) van de borstelplaat verwijdert op welke van de 3 verschillende niveaus het geinstalleerd was. Sommige machines zin uitgerust met een grote klem die eerst moet worden losgezet en verwiderd, voordat de bumper kan worden verwijderd. 3 Omhetscherm lager te plaatsen, plaatst u het in de gleufjes één niveau lager zoals getoond. Onderhoudsadvies: Begin het scherm te installeren bi de eerste uitijnpen rechts Zoals getoond en ga tegen de wijzers van de Klok in verder rond de plaat tot het scherm op alle pennen is geïnstalleerd. 4 Trek de bumper (8) terug naar beneden over het spatscherm (8). OPMERKING: Let erop dat de uitiinpennen in het onderste kanaal binnenin de bumper vastzitten en zorg ervoor dat het scherm van geen enkele van de pennen afglijat. Dwarsdoorsnede bumper VOORAANZICHT FIGUUR 7 — Bi De uitljnpennen moeten in de onderste uitsparing van de bumper zitten. | Begin bij de installatie van het scherm steeds bi) de eerste uitlinpen rechts. VOORAAN à : Installeer het scherm verder tegen de wijzers van de klok in. C-20 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

NEDERLANDS / C-21 DOORSLAANDE ZEKERINGEN Zekeringen beveiligen elektrische circuits en motors tegen schade door overbelasting. Als een zekering doorslaat, zet u de contactschakelaar (A) UIT en haalt u de sleutel eruit. Probeer vervolgens vast stellen wat de oorzaak is. Nadat het probleem is verholpen, stelt u de zekering weer opnieuw in door de knop in te drukken. Als de knop niet ingedrukt wil blijven, wacht u 5 minuten en probeert u het opnieuw. Als een zekering steeds weer blift doorslaan, dient u Nilfisk voor onderhoud te bellen. Mogelijk oorzaken van het doorslaan van de zekering van het controlecircuit (18) kunnen zijn: 4 Kortsluiting in de bedrading - laat uw Nilfisk servicedienst onderhoud aan de machine verrichten Mogelike oorzaken voor het doorslaan van de zekering van het aandrifmechanisme (17) kunnen zijn: 1 Erzit vuil om de as van het aandriffmechanisme heen gedraaid. 2 Versleten lagers van de aandrijimotor 3 Voortdurend gebruik van de machine op hellende opperviakken

WATER WORDT SLECHT OPGEZOGEN

Vuilwatertank vol, afsluiter zuigmotor geactiveerd of vuil. Verstopt zuigsysteem (zuigmond en slangen) Niet aangesloten of beschadigde zuigslangen Onjuist afgestelde zuigmond Beschadigde pakking van vuilwatertank

ZUIGMOND LAAT SMALLE BANEN WATER ACHTER

1 Vuilonder de zuigrubber 2 Versleten, gekraste of gescheurde zuigrubber 3 Onjuist afgestelde zuigmond

1 Gebruik van de machine met droge borstels of pads (zonder reinigingsoplossing) 2 Verkeerde borstels of pads voor de desbetreffende werkzaamheden 3 Vuil dat in de borstels (of pads) verstrikt is geraakt

GEEN SCHOONWATER TOEVOER

1 Afsluiter Schoonwatertoevoer (13) is gesloten. 2 Schoonwaterfilter (11) verstopt. 3 Schoonwaterpomp werkt niet goed. CESR BORSTELPLAAT KOMT OMHOOG TIJDENS HET SCHROBBEN (CILINDRISCH) 1 Erzit vuil tussen de borstels en de behuizing. 2 Slechte lager borstelmotor. GEEN TOEVOER REINIGINGSMIDDEL (EDS) 1 Reinigingspatroon is leeg. 2 Toevoerleiding reinigingsmiddel verstopt of geknikt. 3 Bedrading pomp reinigingsmiddel niet of slecht aangesloten. 4 Afsluitdop op reinigingspatroon niet afgesloten FORM NO. - 56041592 - BA 625, BA 725, BA 825 - C-21
