BEDIENUNGSANLEITUNG BA 625 NILFISK

A-2 | DEUTSCH INHALTSÜBERSICHT Einleitung.……… Ersatzteile und Service. Typenschild.……… Auspacken der Maschiné Sicherheits- und Warnhinweise Machen Sie sich mit Ihrer Maschine vertraut … Kontrollfeld..…….. Vorbereitung der Maschine für den Einsatz Batterien … Einbau der Bürsten Füllen des Reinigungsmitteltanks.. Einbau der Absaugleiste… Chemisches Reinigungsmittel (EDS) System " Bedienung der Maschine Nassschrubben…. re NaSSSAUgEN........... Nach dem Einsatz der Maschine…… Wartungsplan Wartung des Sauggebläsemotors Schmieren der Maschine……… Wartung Laden der Batterien (Nass) Laden der Batterien (Gel). Wartung der Absaugleiste . Justieren der Absaugleiste Wartung der Schmutzwassertank-Schalter Hôühe der Scheibenscheuerschürze anpassel Fehlerbehebung Auslôsen der Automatsicherungen. Schlechte Wasseraufnahme. Die Absaugleiste hinterlässt Streifen Wirbelspuren ……. Kein Durchfluss des Reinigungsmittels . Scheuerdeck hebt sich während des Schrubbens an (Zylindrisch) … Keine Reinigungsmittelzufuhr (EDS Technische Daten…… A:2 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

DEUTSCH / A-3 EINLEITUNG Diese Betriebsanleitung wird Innen dabeiï behilfiich sein, Ihre automatische Schrubb-Trockenmaschine von Nilfisk optimal einzusetzen. Lesen Sie die Betriebsanleitung bitte vor Inbetriebnahme der Maschine sorgfältig durch Bitte beachten: Fett gedruckte Zahlen in Klammern weisen auf ein auf den Seiten 6-8 abgebildetes Teil hin, es sei denn es ist anders angemerkt. Dieses Erzeugnis ist für den gewerblichen Einsatz bestimmt.

ERSATZTEILE UND SERVICE

Eventuell erforderiche Reparaturen sollten von Ihrem autorisierten Nilfisk-Servicezentrum vorgenommen werden. Dort stehen im Werk ausgebildete Fachkräfte und Nilfisk-Originalteile zur Verfügung. Wegen Ersatzteilen und Service wenden Sie sich bitte an Nilfisk. Bitte geben Sie dabei das Modell und die Seriennummer Ihrer Maschine an. (Händier: Bitte hier Aufkleber anbringen.) TYPENSCHILD Die Modellbezeichnung und die Seriennummer Ihrer Maschine sind dem Typenschild im Batteriefach zu entnehmen. Diese Angaben sind bei der Bestellung von Ersatzteilen für die Maschine erforderlich. Tragen Sie bitte nachfolgend Modell und Seriennummer Ihrer Maschine ein, um sie bei Bedarf angeben zu kônnen. Modell Seriennummer

AUSPACKEN DER MASCHINE

Wenn die Maschine geliefert wird, prüfen Sie sorgsam den Versandkarton und die Maschine auf Beschädigungen. Wenn Sie eine Beschädigung sehen, bewahren Sie den Versandkarton zur Inspektion auf. Kontaktieren Sie die Nilfisk Kundendienstabteilung sofort, um eine Frachtbeschädigung zu melden. Nachdem Sie den Karton entfernt haben, schneiden Sie die Plastikriemen durch und nehmen Sie die Holzblôcke neben den Rädern heraus. Rollen Sie die Maschine mittels einer Rampe von der Palette auf den Boden FORM NO. - 56041592 - BA 625, BA 725, BA 825 - A-3

SICHERHEITS- UND WARNHINWEISE

SYMBOLE Nilfisk verwendet die untenstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen. Bitte lesen Sie diese Informationen sorgfältig durch, und treffen Sie die erforderlichen MaRnahmen zum Schutz von Personen und Objekten. A ACHTUNG! Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit môglicher Todesfolge. A WARNUNG! Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht. A VORSICHT! Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden bestehen. CE EN Vor Inbetriebnahme der Maschine sind sämtliche Anweisungen sorgfältig durchzulesen. ALLGEMEINE SICHERHEITSANWEISUNGEN Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht. A WARNUNG! Diese Maschine darf nur von qualifizierten und hierzu berechtigten Personen bedient werden. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plôtzliche Stopps zu vermeiden. Vermeiden Sie plôtzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden. Halten Sie Funken, offenes Feuer und rauchende Stoffe von den Batterien fem. Während des Normalbetriebs werden explosive Gase frei gesetzt Beim Laden der Batterien entsteht hochexplosiver gasfôrmiger Wasserstoff. Laden Sie die Batterien nur in gut belüfteten Bereichen weit entfemt von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten. Legen Sie jeglichen Schmuck ab, wenn Sie in der Nähe von elektrischen Komponenten arbeiten. Schalten Sie den Schlüsselschalter aus (O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeiten ausführen. Arbeiten Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblôcken oder -ständem abzustützen. Verwenden Sie keine brennbaren Reinigungsmittel, nehmen Sie die Maschine nicht über oder nahe solchen Stoffen in Betrieb, und benutzen Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden. Reinigen Sie diese Maschine nicht mit einem Druckreiniger. Diese Maschine darf nicht auf Rampen und Steigungen mit einer Steigung von mehr als 2 Prozent gefahren werden. Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehôr oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen. A VORSICHT! Diese Maschine ist nicht zum Einsatz auf ôffentlichen Wegen und StraRen zugelassen. Diese Maschine ist nicht zur Beseitigung gesundheitsgefährdender Stäube geeignet. Bei der Benutzung von AufreiRerscheiben und Schleifsteinen ist Vorsicht geboten. Nilfisk haftet nicht für Schäden, die durch AufreiRerscheiben oder Schleifsteine an Bôden entstehen. Sorgen Sie beim Einsatz dieser Maschine dafür, dass andere Personen, insbesondere Kinder, nicht gefährdet werden. Lesen Sie vor Wartungsarbeiten alle diesbezüglichen Anweisungen sorgfältig durch. Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter aus (0) zu schalten, den Schlüssel zu entfernen und die Maschine abzusichern. Schalten Sie den Schlüsselschalter aus (O) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke ôffnen. Treffen Sie geeignete MaRnahmen, um zu verhindern, dass sich Ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in angetriebenen Teilen der Maschine verfangen. Beim Betrieb dieser Maschine bei Temperaturen unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lôsungsmitteltank bzw. im Auffangbehälter oder in den Schlauchleitungen kônnte gefrieren, wodurch Ventile und Verschraubungen beschädigt werden kônnen. Mit Flüssigkeit für Scheibenwaschanlagen durchspülen: Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen den geltenden Umweltvorschriften entsprechend entsorgt werden. Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet. Vor Inbetriebnahme der Maschine müssen alle Türen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben. Um zusätzliche Informationen über Warnhinweise für bestimmte Batterieladegeräte zu erhalten, schlagen Sie im OEM-Produkthandbuch für Ladegeräte nach.

DIÈSE ANLEITUNG BITTE AUFBEWAHREN

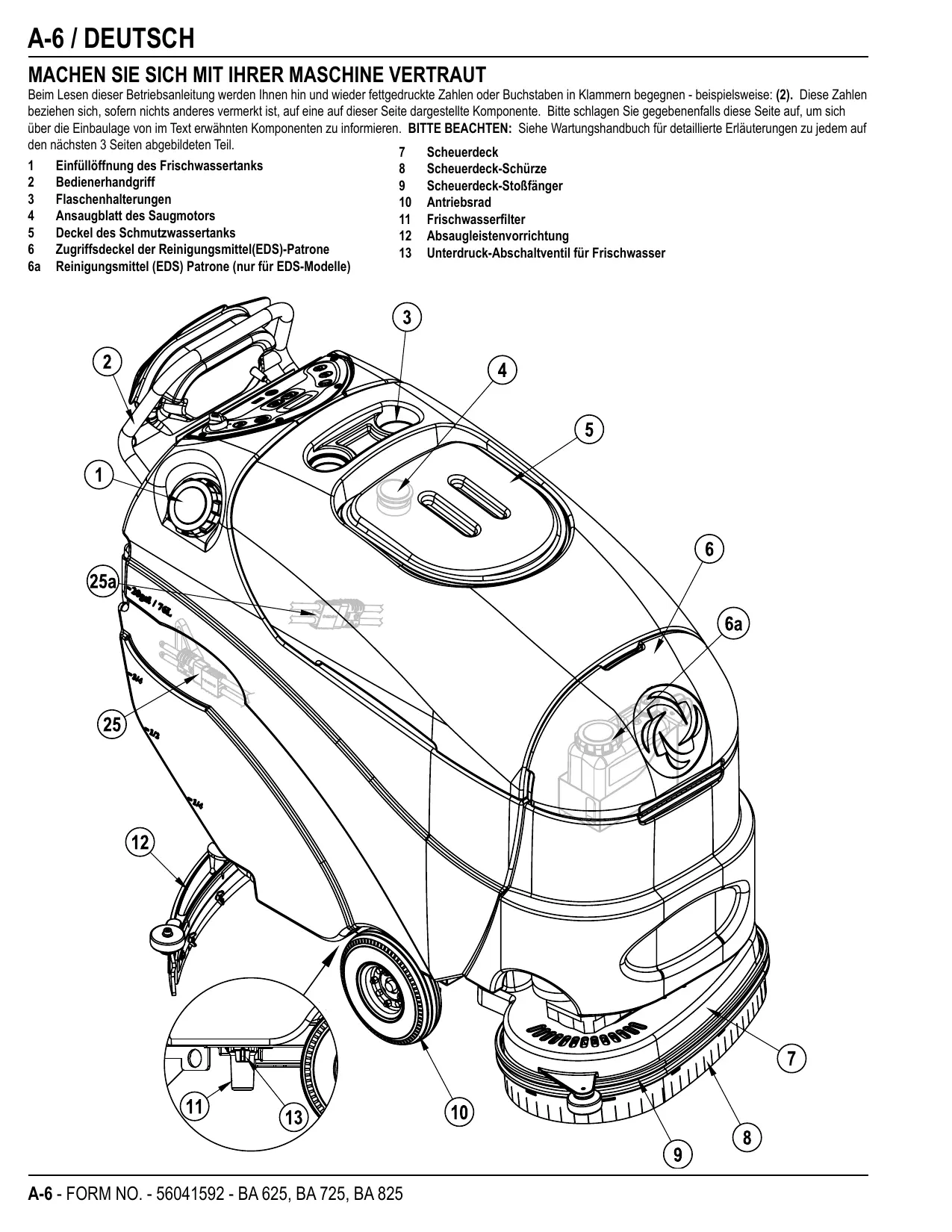

A-6 / DEUTSCH MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegnen - beispielsweise: (2). Diese Zahlen beziehen sich, sofern nichts anderes vermerkt ist, auf eine auf dieser Seite dargestellte Komponente. Bitte schlagen Sie gegebenenfalls diese Seite auf, um sich über die Einbaulage von im Text erwähnten Komponenten zu informieren. BITTE BEACHTEN: Siehe Wartungshandbuch für detaillierte Erläuterungen zu jedem auf den nächsten 3 Seiten abgebildeten Teil.

oourwn 7 Scheuerdeck Einfüllôffnung des Frischwassertanks 8 Scheuerdeck-Schürze Bedienerhandgriff 9 Scheuerdeck-StoRfänger Flaschenhalterungen 10 Antriebsrad Ansaugblatt des Saugmotors 11 Frischwasserfilter Deckel des Schmutzwassertanks 12 Absaugleistenvorrichtung Zugriffsdeckel der Reinigungsmittel(EDS)-Patrone 43 Unterdruck-Abschaltventil für Frischwasser Reinigungsmittel (EDS) Patrone (nur für EDS-Modelle) A-6 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

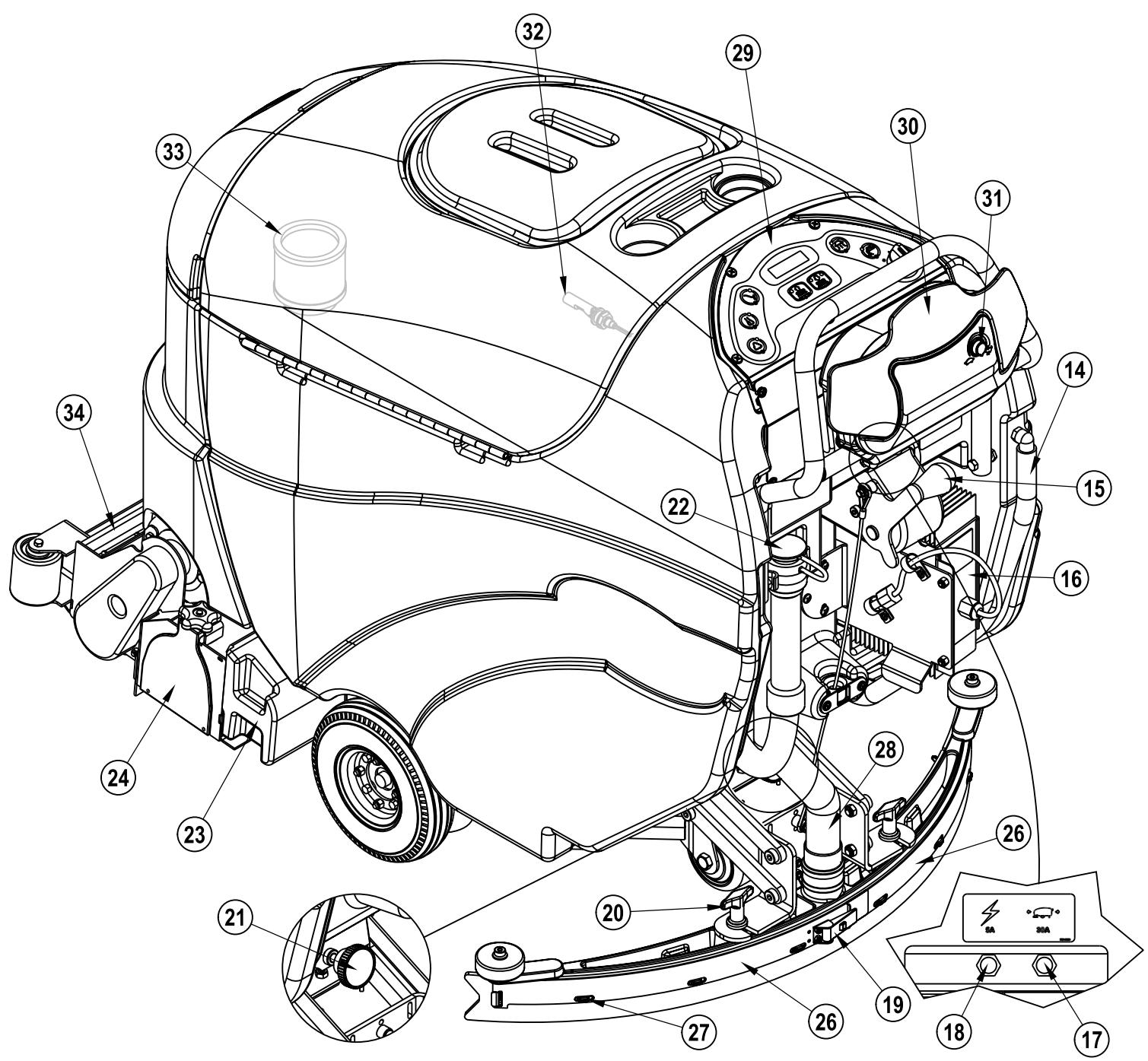

DEUTSCH / A-7 MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

Frischwasserablassschlauch / Füllstandsanzeiger 25a Batterie-Anschluss (nur für Modele mit integriertem Ladegerät) 15 Hebel zum Heben/Senken der Absaugleiste 26 Spannungsstahlband für das Absaugleistenwischblatt 16 Integriertes Ladegerät (gilt nicht für alle Modelle) 27 Ausrichtungsstifte des Absaugleistenwischblatts 17 Automatsicherung - Radantrieb 28 Schmutzwasserablassschlauch 18 Automatsicherung - Steuerung 29 Steuerpuit 19 Riegel des Absaugleistenwischblatts 30 Fahrschalter 20 Drehschraube für Absaugleistenhalterung 31 Hôchstgeschwindigkeitsregler 21 Einstellknopf der Absaugleiste 32 Saugabschaltungsvorrichtung 22 Ablassschlauch des Schmutzwassertanks 33 Erweiterter Scheuerfilter (optional) 23 Schmutzbehälter (nur für Modelle mit zylindrischem System) 34 Frischwasserverteiler (nur für Modelle mit zylindrischem System) 24 Leitradeinheit (nur für Modelle mit zylindrischem System) 25 Batterie-Anschluss (nur für Modelle ohne integriertem Ladegerät) FORM NO. - 56041592 - BA 625, BA 725, BA 825 - A-7

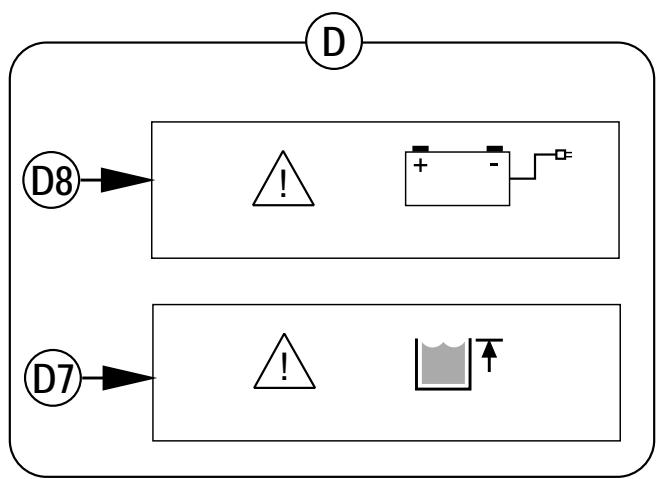

—ronm Schlüsselschalter /(Hauptstrom) Frischwasserschalter Saugschalter Anzeigefeld D1 Anzeige für Frischwasserzufuhr D2 Fehleranzeige D3 Stundenzähler D4 EDS-Anzeige D5 Batterieanzeige D6 Anzeige für Scheuerdruck D7 Anzeige “Auffangbehälter voll” (FULL)* D8 Anzeige Batteriestand Niedrig Schalter für Putzstab (vom Hersteller eingebaute Option) Reinigungsmittelsystem (nur für EDS-Modelle) Erweitertes Scheuersystem (vom Hersteller eingebaute Option) Scheuern AUS Scheuern EIN

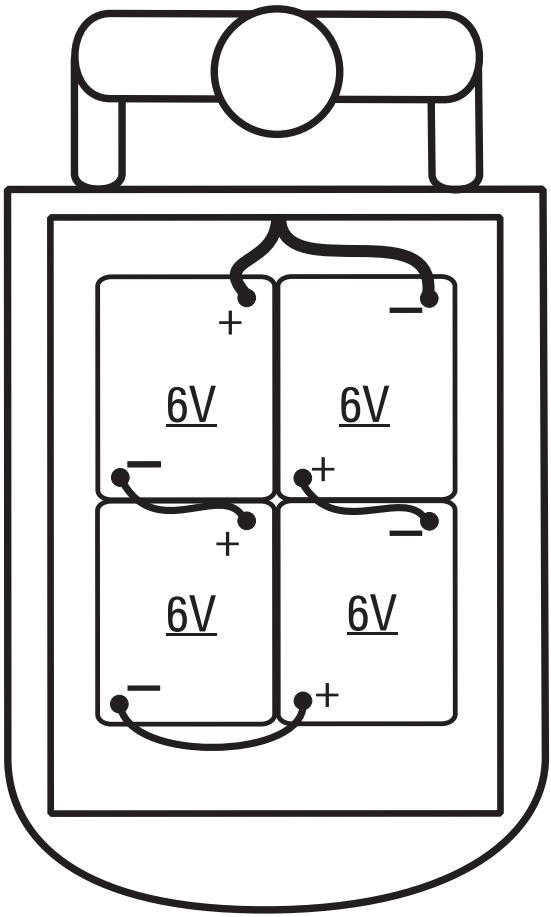

DEUTSCH / A:9 BATTERIEN Wenn Ihre Maschine mit bereits eingebauten Batterien geliefert wird, beachten Sie Folgendes: + Prüfen Sie, ob die Batterien an der Maschine angeschlossen sind (25 oder 25a) + Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (D5). Wenn die Messanzeige vollständig gefüllt ist, sind die Batterien einsatzbereit. Ist die Messanzeige nicht ganz gefüllt, sind die Batterien vor dem Einsatz zu laden. Siehe Kapitel ,Aufladen der Batterien*. + WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÂT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLEN DES LADEGERÂTS JE NACH BATTERIETYP. Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2007-979. Wenn Ihre Maschine ohne Batterien geliefert wird, beachten Sie Folgendes: + Lassen Sie sich von Ihrem Nilfisk-Händler die geeigneten Batterien empfehlen. + Bauen Sie die Batterien nach folgender Anweisung ein: + Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeinträchtigt die Stabilität der Maschine. + WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÂT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLEN DES LADEGERÂTS JE NACH BATTERIETYP. Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2007-979. WARNUNG! Bei der Arbeit an Batterien ist äuRerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Üffnungen in den Batteriezellenkappen entweicht explosiver, gasfôrmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entstandenes Wasserstoffgas muss eine Môglichkeit zur Verflüchtigung haben. Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen: ABBILDUNG 1 Legen Sie jeglichen Schmuck ab. Rauchen Sie nicht. Setzen Sie eine Schutzbrlle auf und legen Sie Gummihandschuhe und eine Gummischürze an Sorgen Sie für eine gute Belüftung des Arbeitsbereiches. 238 AH @ 20 HR RATE Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren. Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um (4) F1 MAX A 120KG/264LB Funken zu vermeiden. SchlieBen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden. A VORSICHT! An den elektrischen Komponenten dieser Maschine kônnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäR eingebaut und angeschlossen werden. Nilfisk, ein qualifizierter Elektriker oder der Batterie- Hersteller sollte die Batterien einbauen. 1 Untersuchen Sie die Batterien nach dem Auspacken aus dem Versandkarton sorgfällig auf Risse oder sonstige Beschädigungen. Sole ein Schaden vorliegen, setzen Sie sich bitte zwecks Anmeldung eines Schadensanspruches entweder mit dem Transportunternehmen, das die Batterien angeliefert hat, oder mit dem Batteriehersteller in Verbindung. 2 Schalten Sie den Hauptschalter (A) AUS, und ziehen Sie den Schlüssel ab. 3 Kippen Sie den Schmutzwassertank zur Seite, und lassen Sie ihn einrasten. Nehmen Sie die 6V Batteriekabel aus Batteriefach heraus — 4 Die Maschine wird ab Werk mit ausreichend Batteriekabeln zum Einbau von vier 6-Vol-Batterien geliefert. Legen Sie die Batterien vorsichtig in das Batteriefach ein und ordnen Sie diese exakt wie in u ABB. 1 dargestel an. Sichern Sie die Batterien so nah wie môglich an der Rückseite der Maschine 5 SchlieRen Sie die Batteriekabel wie dargestel an. Verlegen Sie die Batteriekabel so, dass die + — Batteriekappen bei der Wartung der Batterien leicht zu entfernen sind. 6 Ziehen Sie die Muttem jeweils an den Batteriepolen vorsichtig so fest an, dass sich die Klemmen nicht mehr drehen lassen. Die Klemmen dürfen nicht zu fest angezogen werden, da sie anderenfalls bei späteren Wartungsarbeiten nur sehr schwer wieder zu entfemen sind. 7 Sprühen Sie auf die Klemmen eine geeignete Schutzbeschichtung auf (in KFZ-Zubehôrgeschäten erhältich). 8 Überdecken Sie jede Klemme jeweils mit einem Gummiüberzug und schlieRen Sie den Batteriestecker an (25 oder 25a).

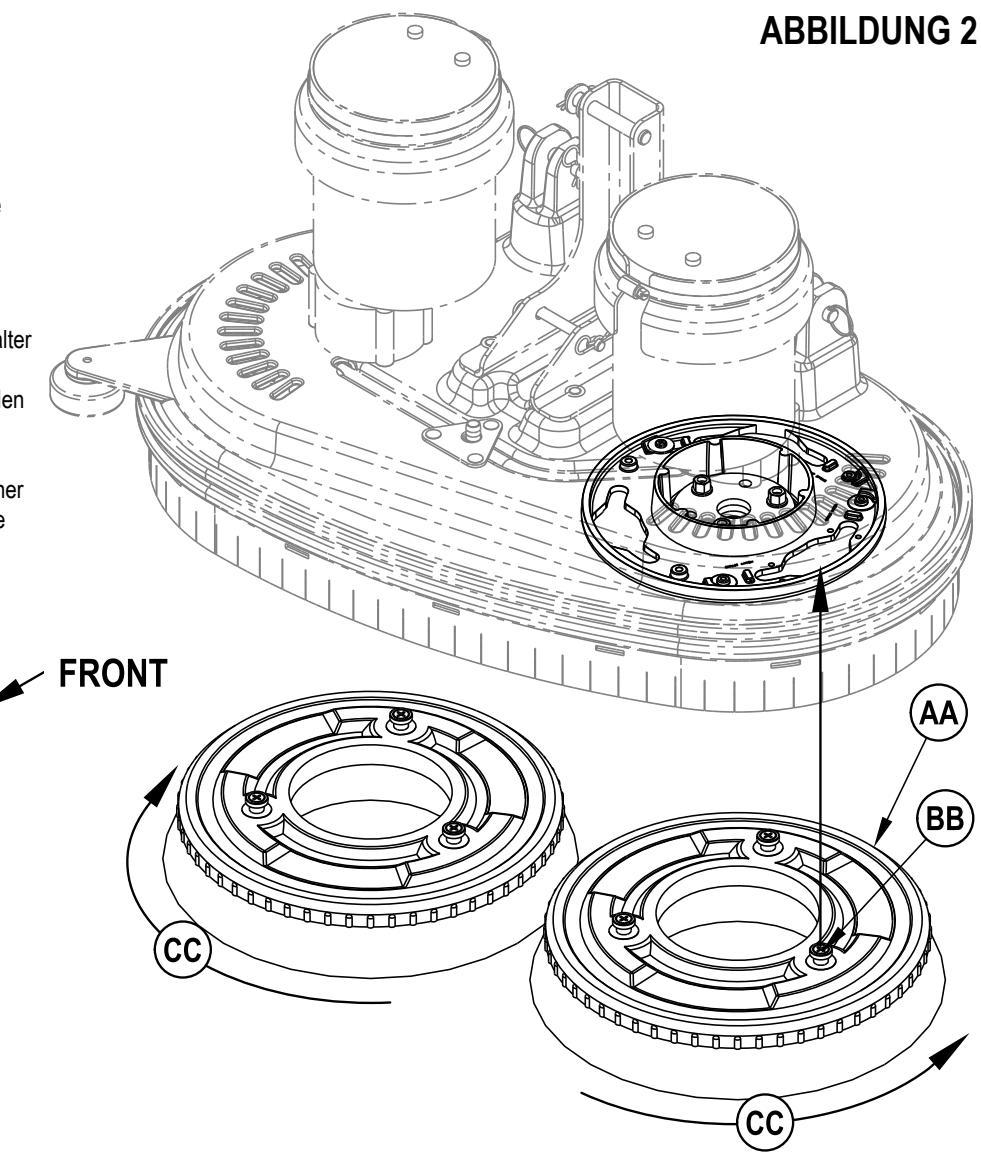

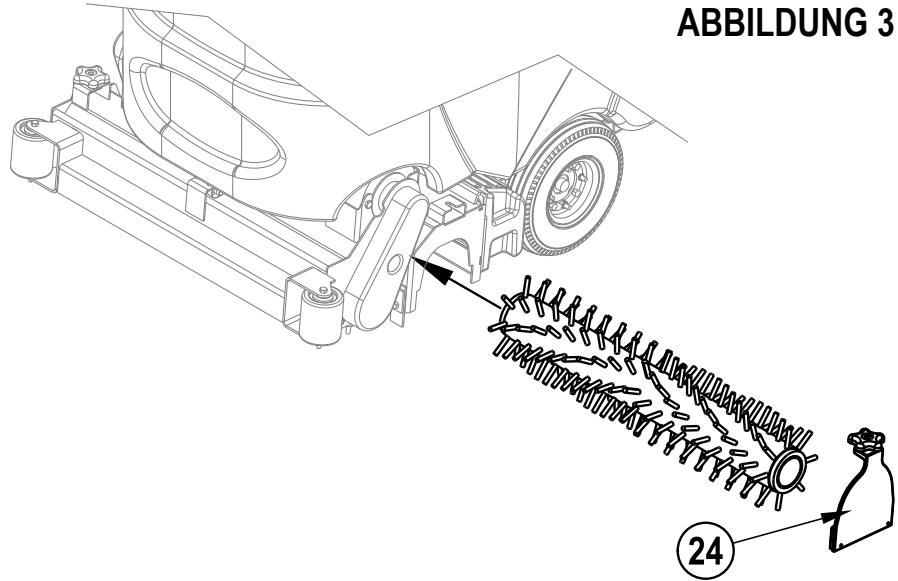

(SCHEIBENSYSTEM) ÆN VORSICHT! Schalten Sie den Schlüsselschalter aus (O) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke ôffnen. 1 Heben Sie das Bürstengehäuse (7) in die passive Stellung an. Achten Sie darauf, dass der Hauptschalter - (A) ausgeschaltet ist (Stellung O). = 2 Werden Scheiben benutzt, montieren Sie diese an den ù Scheibenhalterungen 3 Siehe Abbildung 2. Richten Sie die Bolzen (BB) an den Bürsten (AA) bzw. Scheibenhaltern auf die Lôcher in der Trägerplatte aus und arretieren Sie die Bürste bzw. den Scheibenhalter durch eine Drehbewegung (AuRenkante der Bürste auf die Rückseite der Maschine wie abgebildet drehen). ABBILDUNG 2 MONTIEREN DER BÜRSTEN (ZYLINDERSYSTEM) N VORSICHT ! Schalten Sie den Schlüsselschalter aus (0) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke ôffnen. ABBILDUNG 3 1 Achten Sie darauf, dass das Bürstengehäuse auf ANHEBEN steht. Achten Sie darauf, dass der Hauptschalter (A) ausgeschaltet ist (Stellung O). 2 Siehe Abbildung 3. Die Bürsten sind erst nach Abmontieren der Leitradeinheiten zugänglich. Lôsen Sie die schwarzen Knäufe (einen an jeder Seite) an den Oberseiten der Leitradeinheiten (24), und nehmen Sie diese ab. Schieben Sie die Bürste in das Gehäuse, heben Sie sie leicht an, und drücken Sie sie bei gleichzeitiger Drehbewegung an, bis sie einrastet. Bauen Sie die Leitradeinheiten wieder ein.

FÜLLEN DES REINIGUNGSMITTELTANKS

Füllen Sie den Lôsungsmitteltank mit max. 20 Gallonen (76 Litern) Reinigungslôsung. Zwischen dem Flüssigkeitsspiegel und dem Boden muss ein Abstand von mindestens 7,5 cm verbleiben (1). Als Reinigungsflüssigkeit ist eine Mischung aus Wasser und dem für die jeweilige Arbeitsaufgabe geeigneten chemischen Reinigungsmittel zu verwenden. Richten Sie sich nach der Verdünnungsvorschrift des Herstellers auf dem Behälter des Reinigungsmittels. BITTE BEACHTEN: EDS-Modelle kônnen sowohl konventionell mit Reinigungsmittel versetztes Frischwasser im Tank oder mit dem EDS-Reinigungsmittel-Verteilungssystem verwendet werden. Bei Verwendung des EDS-Reinigungsmittels darf kein anderes Reinigungsmittel im Tank vermischt werden, es sollte hierbei klares Wasser verwendet werden. EN VORSICHT! Es dürfen nur nicht-brennbare, schaumfreie Flüssigreinigungsmittel verwendet werden, die ausdrücklich für Reinigungsmaschinen geeignet sind. Die Wassertemperatur sollte 54,4 °C nicht überschreiten.

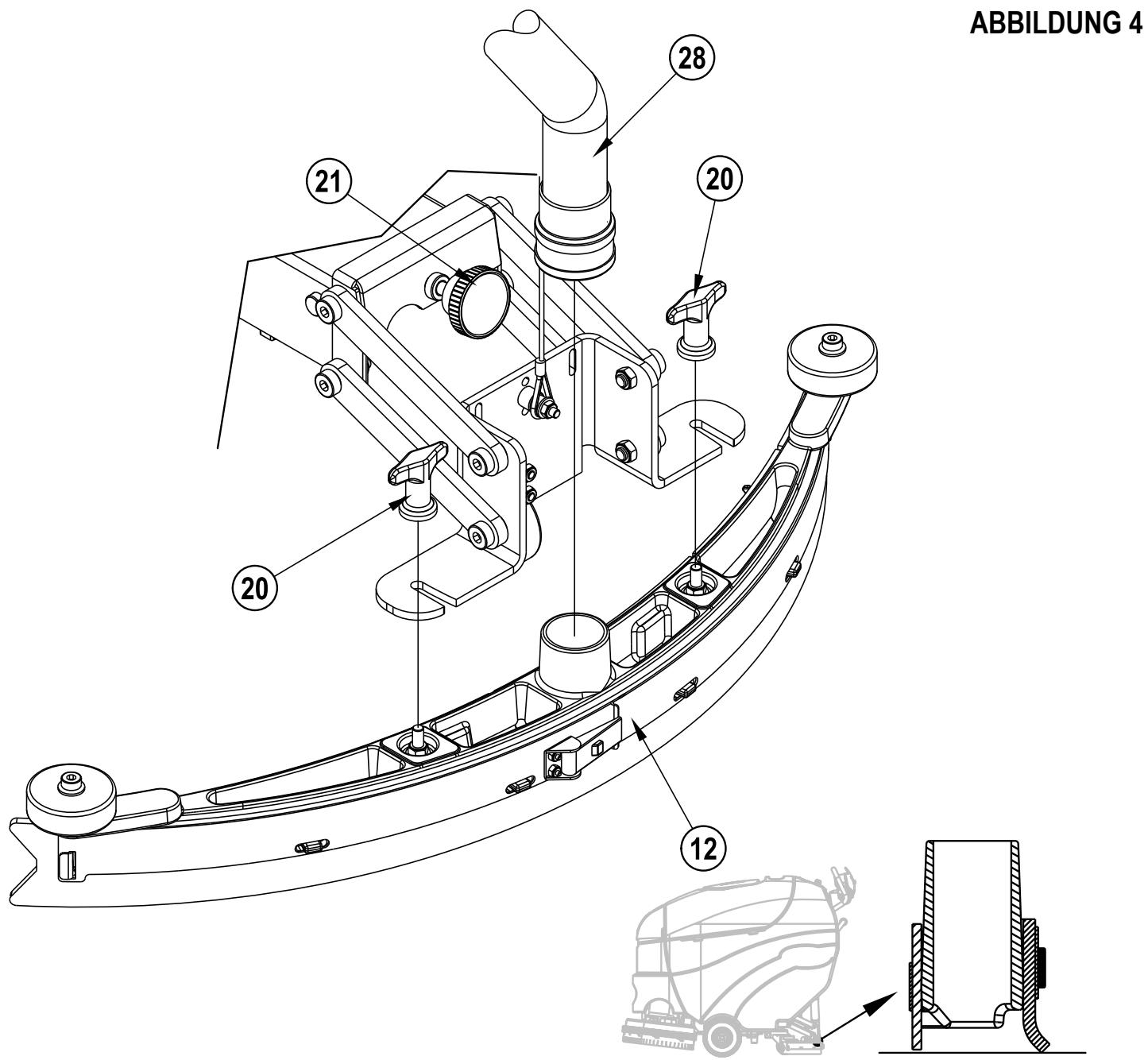

EINBAU DER ABSAUGLEISTE

1 Siehe Abbildung 4. Schieben Sie die Absaugleistenvorrichtung (12) auf die Halterung und ziehen Sie die Halterungdrehschrauben fest (20). 2 Verbinden Sie den Schmutzwasserablaufschlauch (28) mit dem Absaugleistenzulauf. 3 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung der Absaugleiste mithilfe des Anpassungsknopf (21) 50 ein, dass die hintere Absaugleistenschiene den Boden gleichmäkig mit seiner vollständigen Auflagefläche berührt und dass diese wie dargestellt leicht abgeneigt ist. ABBILDUNG 4

A-12 / DEUTSCH VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS ALLGEMEINE ANLEITUNGEN: Wenn man das Mittel wechseln môchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine kleine Restmenge an Reinigungsmittel hinausflieRt. Reinigung bei Wechsel auf ein anderes Reinigungsmittel: 1 Entfernen Sie die Reinigungsmittelpatrone. 2 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie die Schalter Reinigungsmittel (F) und Frischwasser (B) mindestens 2 Sekunden lang gedrückt. BITTE BEACHTEN: Der Mischvorgang dauert 10 Sekunden nach Aktivierung. Siehe Abbildung auf der nächsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung. Normalerweise ist ein Reinigungsprozess ausreichend für die Reinigung der Vorrichtung. Wôchentliche Reinigung: 1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein 2 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie die Schalter Reinigungsmittel (F) und Frischwasser (B) mindestens 2 Sekunden lang gedrückt. BITTE BEACHTEN: Der Mischvorgang dauert 10 Sekunden nach Aktivierung. Siehe Abbildung auf der nächsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung. Normalerweise ist ein Reinigungsprozess ausreichend für die Reinigung der Vorrichtung. Wenn die Patrone fast leer ist, erscheint eine Anzeige auf dem Anzeigefeld (D). Die Anzeige .Reinigungsmittelmenge gering“ wird solange erscheinen, bis man das System neu startet. Wenn diese Anzeige erscheint, brauchen Sie nur eine ganze Flasche Reinigungsmittel in die Patrone einzufüllen, ohne dass Sie sich über die Füllmenge Gedanken machen müssen. BITTE BEACHTEN: Starten Sie das System nur dann, wenn die Patrone voll ist. Bei einem Patronenaustausch ist die Anzeige -Reinigungsmittelmenge gering" nur dann korrekt, wenn sich die Austauschpatrone auf der gleichen Hühe befindet wie die vorherige. Zurücksetzen: 1 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie den Schalter Reinigungsmittel (F) 2 Sekunden lang gedrückt. Siehe Abbildung auf der nächsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung. SPEZIELLE ANLEITUNGEN FÜR NICHT WIEDERBEFÜLLBARE PATRONEN: Entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt.

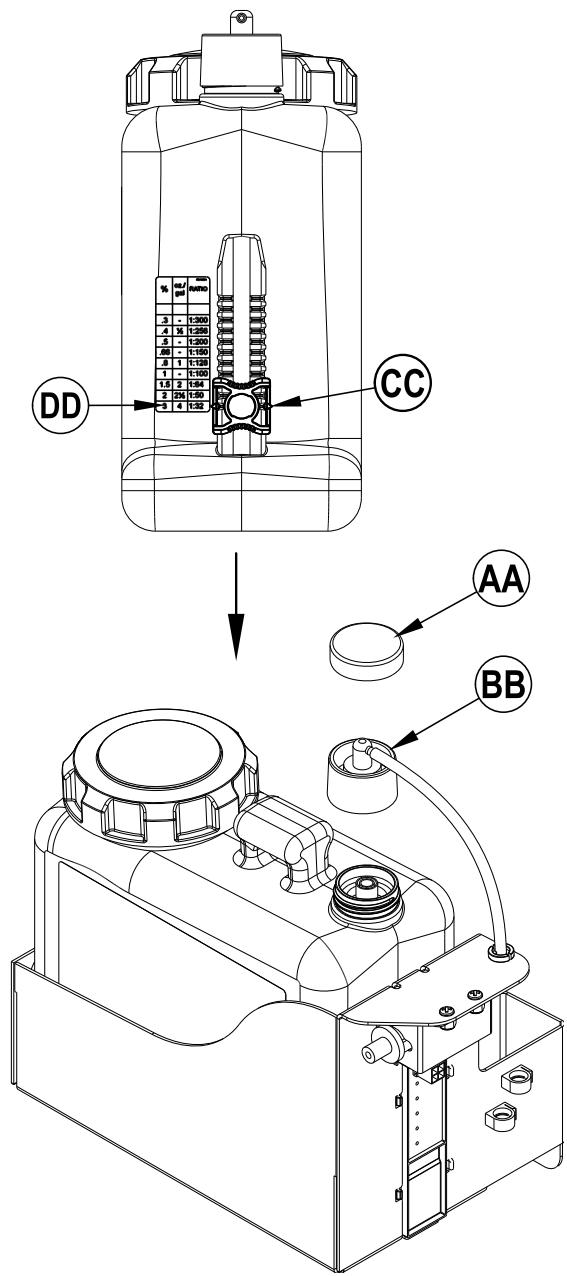

SPEZIELLE ANLEITUNGEN FÜR WIEDERBEFÜLLBARE

PATRONE: Füllen Sie die Reinigungsmittelpatrone mit maximal 1.25 gallons (4,73

1) Reinigungsiôsung. HINWEIS ZUR BEDIENUNG: Entfemen Sie die

Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sie ihn füllen, damit keine Chemikalie auf die Maschine kommit. Es wird empfohlen, eine separate Patrone für jedes Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weiRen Aufkleber versehen, auf die Sie den Namen des Reinigers schreiben kKônnen, um Verwechslungen zu vermeiden. Die Reinigungsmittelpatrone besitzt an einem Ende einen magnetischen Schieber (CC), der je nach Verdünnungsanweisung auf der Herstellerflasche auf das richtige Mischverhältnis eingestellt werden muss. Schieben Sie den Magnetschieber (CC) auf die jeweilige Position des Hinweisschildes für das Mischverhältnis des Reinigungsmittels (DD). Beim Installieren einer neuer Patrone entfemen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt. A-12 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

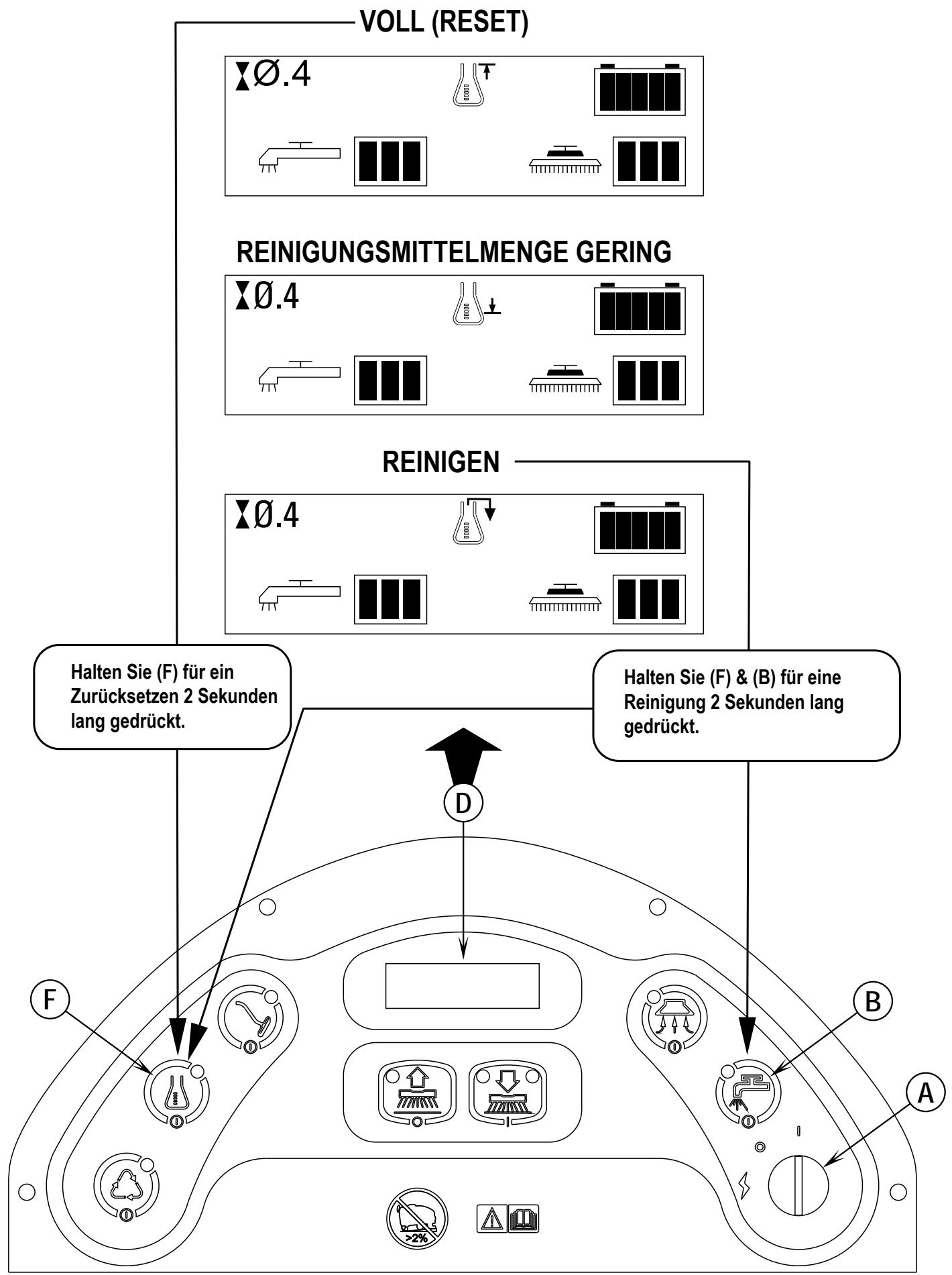

DEUTSCH / A:13 VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS VOLL (RESET) 4 PUF 19 iii

LL LL Haïten Sie (F) für ein [ Halten Sie (F) & (B) für eine Zurücksetzen 2 Sekunden Reinigung 2 Sekunden lang lang gedrückt. gedrückt.

A-14 / DEUTSCH NASSSCHEUERN A WARNHINWEIS! Überzeugen Sie sich davon, dass Ihnen die Bedienungselemente und deren Funktion geläufig sind. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plôtzliche Stopps zu vermeiden. Vermeiden Sie plôtzliches, scharfes Wenden. Bergabiahren nur mit niedriger Geschwindigkeit. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden. Bite führen Sie zunächst die Anwelsungen im Abschnit Vorbereitung der Maschine für den Einsatz in dieser Bedienungsanleitung aus. ; Schalten Sie den Hauptschalter (A) auf EIN (1. Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie insbesondere auf die Batterisanzeige und den Betriebsstundenzähler auf der Anzeige (D) 3 Für einen Transport der Maschine in den Arbeitsbereich schieben Sie den Fahrschalter (30) nach vome, um nach vome zu fahren oder ziehen Sie den Fahrschalter (30) nach hinten, um die Maschine rückwärts zu fahren.…Varieren Sie den Druck auf den Fahrschalter (30), um die gewünschte Geschwindigkei zu erzielen. BITTE BEACHTEN: Der Geschwindigkeitsregler (13) wird zur Steuerung der Maximalgeschwindigkeit vorwärts oder rückwäris verwendet. 4 Halten Sie den Frischwasserschalter (B) 5 Sekunden lang gedrückt, um den Boden vorzubehandeln. BITTE BEACHTEN: Dies muss vor Betätigung des Schalters Scheuern EIN {0 geschehen 5 Betätigen Sie den Schalter Scheuern EIN (1) einmal für den Modus Normales Scheuem oder zweimal für den Modus Starkes Scheuern. Halten Sie diesen Schalter 5 Sekunden lang gedrückt für den Modus Extremes Scheuem. Das Frischwassersystem und das Reinigungsmittelsystem (EDS-Modelle) besitzen 3 Voreinstellungen der Zufuhrmenge, die mit den 3 Scheuermodi übereinstimmten (siehe Kontrolleld). BITTE BEACHTEN: Es gibt eine Unterdrückungsfunktion, wenn Sie die Frischwasserzufuhrmenge erhôhen wollen, ohne dabei den Anpressdruck zu erhôhen. Halten Sie den Frischwasserschalter (B) 3 Sekunden lang gedrückt (Frischwasseranzeige leuchtet auf), danach beginnt der Renigungsvorgang. Danach kännen Sie innerhalb von 3 Sekunden eine andere Zufuhrmenge durch wiederholte Betätigung des Frischwasserschalters (B) einstellen, bis die Zufuhrmengenanzeige (D1) die gewünschte Menge anzeigt (Normal, Stark oder Extrem / siehe Kontrolleld). Jede weitere Anpassung des Anpressdrucks setzt die Frischwasserzufuührmenge auf Null zurück. BITTE BEACHTEN: Die Frischwasser., Sauger- und Reinigungsmitel (Modelle EDS)-Vorrichtungen werden automatisch aküviert, wenn der Schalter Scheuern EIN (1) betätigt wird. Auller das Absenken der Absaugieiste (15) ist nichts mehr erforderich. Jede individuelle Vorrichtung kann während des Scheuerns nur durch eine Betétigung des jeweligen Schalters auf AUS oder zurück auf EIN gestellt werden. Wenn Sie den enweiterten Scheuersatz eingebaut haben, wird dieser nicht automatisch aktiviert. Sie müssen den Schalter Wiederverwenden (G) betätigen, um die Vorrichtung zu aktivieren. Die Wiedervenvendungsvorrichtung schaltet sich solange nicht auf EIN, bis die Wasserhôhe im Auffangbehälter eine bestimmie Hôhe erreicht. 6 Senken Sie die Absaugleiste mit dem Schalter Absenken / Anheben der Absaugleiste (15) 7 Wenn der Fahrschaller (30) in der neutralen Position steht, werden die Scheuer:, Saug., Frischwasser- und Reinigungsmittel (EDS)-Vorrichtungen aktiviert, tarten jedoch nicht. Umfassen Sie den Handgriff (2), und drücken Sie den Fahrschalter (30) nach vorn, um die Scheuer., Saug-, Frischwasser- und die Reinigungsmittel (EDS)-Vorrichtung zu starten und die Maschine vorwärts zu fahren. Zur optimalen Reinigung empfiehlt sich das Fahren im langsamen Schrittempo. Betätigen Sie den Schalter Frischwasserzufuhr (B) einmal zum AUSSCHALTEN, wëhrend Sie enge Wendungen fahren. Um die Maschine rückwärts zu fahren, ziehen Sie den Fahrschalter (30) nach hinten. Beim Rückwärtsfahren der Maschine laufen die Bürsten weiter, die Frischwasserzufuhr und Flüssigkeitsabgabe werden jedoch nicht fortgesetzt. EN VORSICHT! Um eine Beschädigung des Bodens zu vermeiden, muss die Maschine bei laufenden Bürsten ständig bewegt werden. 8 Bei extrem verschmutzten Bôden reicht ein Schrubbdurchgang oft nicht aus, und es muss in zwei Arbeltsgängen gereinigt werden. Dieser Vorgang ist der gleiche wie der einmalige Schrubbvorgang, es sei denn, beim ersten Mal beñndet sich die Absaugleiste in .Nach oben‘-Stellung. Auf diese Weise kann die Reinigungsflüssigkeit längere Zeit auf den Boden einwirken. Im zweite Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen. 9 Der Auffangbehälter besitzt einen automatischen Schalter zum Ausschalten, der ALLE Systeme auf AUS schaltet, ausgenommen dem Antriebssystem, wenn der Behälter voll ist. Wenn dieser Schalter aktiviert wird, muss der Auffangbehälter entleert werden. Die Maschine nimmt kein Wasser auf oder scheuert mit aktiviertem Schalter. BITTE BEACHTEN: Alle anderen Anzeigen verschwinden und eine Anzeige ,Auffangbehälter VOLL" (FF) leuchtet im Anzeigenfeld auf, wenn der Schalter aktiviert wird. 10 Wenn der Benutzer das Schrubben beenden môchte, oder falls der Auffangbehälter gefüllt ist, ist der Aus-Knopf für den Schrubvorgang (H) einmal zu drücken. Dadurch werden die Schrubbbürsten und die Flüssigkeitsabgabe automatisch gestoppt, und das Bürstengehäuse wird angehoben. BITTE BEACHTEN.: Die Saugfunktion schaltet sich nach 10 Sekunden Verzôgerung aus. Auf diese Weise wird eventuell auf dem Boden verbliebenes Wasser noch aufgenommen, ohne ein emeutes Einschalten des Saugsystems zu erfordem. 11 Heben Sie die Absaugleiste an, fahren Sie die Maschine zur vorgesehenen Abwasser-Entsorgungsstelle und entleeren Sie den Auffangbehälter. Zum Entieeren nehmen Sie den Schmutzwasserablassschlauch (22) von der Aufhängung und ôffnen den Deckel (Schlauchende dabei über den Wasserspiegel im Schmutzwassertank halten, um plôtzliches Herausspritzen des Wassers zu verhindem). Der Ablassschlauch des Auffangbehälters (22) kann gedrückt werden, um den FlieBvorgang zu regulieren. Füllen Sie den Frischwassertank, und fahren Sie mit dem Schrubben fort. BITTE BEACHTEN: Überzeugen Sie sich davon, dass der Schmutzwassertankdeckel (5) und der Deckel des Ablassschlauchs (22) vorschriftsmäfig angebracht sind, da die Maschine das Schmutzwasser sonst nicht einwandfrei vom Boden aufnehmen kann. Wenn die Batterien aufgeladen werden müssen, leuchtet die Anzeige Batteriestand NIEDRIG (CG) auf. Der Saugmotor schaltet sich nach 30 Sekunden aus. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen dieses Handbuchs im Kapitel Batterien auf. NASSSAUGEN Bringen Sie die zusätzlich erhällichen Zubehôrteile zum Nasssaugen an der Maschine an. 1 Nehmen Sie den Schmutzwasserschlauch (28) von der Absaugleiste (12) ab. 2 Bringen Sie die passenden Geräte für die Aufnahme nasser Substanzen an (bei Nifisk erhältich). 3 Schalten Sie den Hauptschalter (A) auf EIN 4 Betätigen Sie einmal den Schalter für Putzstab (E), um den Saugmotor auf EIN zu stellen. BITTE BEACHTEN: Lesen Sie dazu das Wartungshandbuch, um detailierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale Programmierbarkeit zu erhalten. A-14 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

Heben Sie die Bürsten (bzw. Kissen), und heben Sie die Absaugleiste. Fahren Sie die Maschine zu einem Wartungsbereich. 2 Schalten Sie den Hauptschalter (A) AUS, und ziehen Sie den Schlüssel ab. 3 Zum Entileeren des Reinigungsmitteltanks nehmen Sie den Frischwasserablassschlauch (16) von der Kniehalterung. Richten Sie den Schlauch auf einen Bodenablauf oder einen Eimer. Spülen Sie den Tank mit sauberem Wasser aus. Prüfen Sie die Reinigungsflüssigkeitsschläuche. Emeuem Sie Schläuche, die eingeknickt oder beschädigt sind. 4 Zum Entieeren des Auffangbehälters entfernen Sie den Schmutzwasserablassschlauch (27) von der Aufhängung und ôffnen den Deckel (Schlauchende dabei über den Wasserspiegel im Schmutzwassertank halten, um plôtzliches Herausspritzen des Wassers zu verhindem). Der Ablassschlauch des Auffangbehälters (27) kann gedrückt werden, um den FlieRvorgang zu regulieren. Spülen Sie den Tank und die/den Schalter des Auffangbehälters (32) mit sauberem Wasser. Prüfen Sie den Schmutzwasser- und den Saugschlauch. Emeuem Sie Schläuche, die eingeknickt oder beschädigt sind. BITTE BEACHTEN: Überzeugen Sie sich, dass kein Wasser während des Reinigens an das Ansaugblatt des Saugmotors (4) kommt. HINWEIS: Haben Sie das optionale erweiterte Scheuersystem installiert, ist das System von Reinigungsmittelrückständen zu befreien. 4A Entleeren und spülen Sie den Schmutzwassertank gründlich nach jedem Gebrauch und füllen ihn dann zu ca. 1/3 mit klarem Wasser. 4b_ Drücken Sie den Knopf zum erweiterten Scheuern (6) und halten Sie ihn 3 Sekunden lang gedrückt (Die Anzeige geht auf grün), um die Reinigung einzuleiten. Die Reinigung dauert 20 Sekunden. HINWEIS: So werden die Rückstände aus dem System gespült. Ohne diesen Vorgang verstopft der Schmutz u. U. die erweiterte Pumpe und/oder das Magnetventi. 5 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spülen Sie die Bürsten bzw. Platten mit warmem Wasser ab, und hängen Sie sie zum Trocknen auf. Polierscheiben müssen vor emeuter Benutzung vôllig trocken sein. BITTE BEACHTEN: Entweder kônnen Sie die Bürsten manuell oder automatisch entfernen, indem Sie den Schalter Scheuern AUS (H) 5 Sekunden lang gedrückt halten (Nur bei Scheibenmodellen). 6 Nehmen Sie die Absaugleiste ab, spülen Sie sie mit warmem Wasser ab, und hängen Sie sie zum Trocknen auf. 7 Führen Sie alle nach dem untenstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen. WARTUNGSPLAN WARTUNGSEINHEIT Täglich _ Wéchentlich_monatlich Jährlich Laden der Bañlerien x PrienRenqen der BehaenScNauche freingen Sie die Schaller des AuFangbehälers & AnsaugbIANS) PrifenRengen/Rotaion der Bürsten/Kissen Absaugeiste prüfentrenigen Reinigen des Schmubehäliers am Zyndersystem Reinigen Sie das Erweiterte Scheuersystem (falls instalert) x Prüfen Sie den Wasserstand jeder Batteriezell (gi nicht für Geizelbatterien) Bürstengehäuse-Schurze prüfen inspektion und Reiniqung des Reinigungsmitelflters Reinigen des Reinigungsmitel-Sammelrohrs am Zylndersystem Säubem des Reinigungsmitlelsystems (nur für EDS-Modelle) Maschine schmieren x F Prüfen der Kohlebürsten x xxx

• Lassen Sie die Motorkohlebürsten einmal jährliich bzw. nach jeweils 300 Betriebsstunden von einem Servicetechniker von Nilfisk prüfen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inspizieren. BITTE BEACHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmen Sie bitte dem Service-Handbuch 8 Stellen Sie die Maschine an einem sauberen, trockenen Ort ab. 9 Drehen Sie den Hauptschalter auf (A) AUS (0), und entfernen Sie den Schlüssel.

WARTUNG DES SAUGGEBLÂSEMOTORS

Lassen Sie die Motorkohlebürsten einmal jährlich oder nach jeweils 300 Betriebsstunden von der Nilfisk- Vertretung prüfen UN WICHTIG! Motorschäden infolge von unterlassener Wartung der Kohlebürsten fallen nicht unter die Garantie. Bitte beachten Sie die Angaben bezüglich der Garantiebeschränkungen.

SCHMIEREN DER MASCHINE

Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinenôl: + Haupt-Drehpunkte für das Bürstengestänge (A). + Anzahl der Anpassungsknôpfe für Absaugleisten- Befestigungswinkel (B). + Anschlagsrad der Absaugleiste (C). + Haupt-Drehpunkte für das Bürstengestänge (D). + Scheuerdeck-StoRfängerräder. Einmal im Quartal sollten Sie das Folgende einschmieren + Hintere Drehringe des Laufrads (E). A-16 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanzeige (D) weniger als voll angibt. ZN\ WARNUNG! Die Batterien nicht vor dem Laden auffüllen. Die Batterien in gut belüftetem Bereich aufladen. Bei der Arbeit an den Batterien ist das Rauchen verboten. Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab. Rauchen Sie nicht. Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an. Sorgen Sie für eine gute Belüftung des Arbeitsbereiches. Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren. Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden. SchlieRen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden. Wenn Ihre Maschine mit bereits integriertem Batterieladegerät geliefert wird, beachten Sie Folgendes: Schalten Sie den Hauptschalter (A) auf AUS. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerätes ab und stecken Sie es in eine korrekt geerdete Anschlussdose. Lesen Sie dazu das OEM-Produkthandbuch für eine detaillierte Betriebsanleitung. Wenn Ihre Maschine ohne integriertes Batterieladegerät geliefert wird, beachten Sie Folgendes: Klemmen Sie die Batterien von der Maschine ab und schlieRen Sie den Stecker des Ladegerätes an den Batteriepackanschluss an (25). Richten Sie sich nach den Anweisungen am Batterieladegerät. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerät in den Anschluss mit dem Griff daran einstecken. EN VORSICHT! Um eine Beschädigung von Bodenflächen zu vermeiden, bitte nach dem Aufladen Wasser- und Säurerückstände von den Oberseiten der Batterien abwischen.

ÜBERPRÜFEN DES BATTERIEFLÜSSIGKEITSSTANDES

Prüfen Sie die Batterieflüssigkeitsstände mindestens einmal pro Woche. Nehmen Sie nach dem Aufladen der Batterien die Belüftungskappen ab, und prüfen die Flüssigkeitsstände in allen Batteriezellen. Füllen Sie destilliertes oder entmineralisiertes Wasser mit einem Dosierer (in KFZ-Zubehôrgeschäften erhältlich) bis zur Füllmarke (bzw. bis 10 mm über den Oberkanten der Trennwände) in die Zellen. Die Batterien dürfen NICHT überfüllt werden! UN VORSICHT! Wenn die Batterien überfüllt werden, kann Säure auf den Boden gelangen. Ziehen Sie die Belüftungskappen fest. Waschen Sie die Oberseiten der Batterien mit einer Lôsung aus doppelkohlensaurem Natron und Wasser (2 Esslôffel auf einen | Wasser) ab.

AUFLADEN VON GEL(VRLA)-BATTERIEN

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanzeige (D) weniger als voll angibt. ZN\ WARNUNG! Die Batterien in gut belüftetem Bereich aufladen. Bei der Arbeit an den Batterien ist das Rauchen verboten. Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab. Rauchen Sie nicht. Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an. Sorgen Sie für eine gute Belüftung des Arbeitsbereiches. Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren. Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden. SchlieRen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden. NN VORSICHT! Ihre spannungsdosierte Blei(VRLA)-Batterie wird NUR DANN eine ausgezeichnete Leistung wiedergeben und eine lange Lebensdauer haben, WENN SIE KORREKT AUFGELADEN WURDE! Ungenügende oder Überladung verkürzt die Lebensdauer und begrenzt die Leistungsfähigkeit. BEFOLGEN SIE DIE LADEANWEISUNGEN GANZ GENAU! VERSUCHEN SIE DIESE BATTERIE NICHT ZU ÔFFNEN! Wenn man eine VRLA-Batterie ôflnet, verliert sie ihren Druck und die Pole werden mit Sauerstoff kontaminiert. DIE GARANTIE WIRD UNGÜLTIG, WENN DIE BATTERIE GEÔFFNET WIRD. Wenn Ihre Maschine mit bereits integriertem Batterieladegerät geliefert wird, beachten Sie Folgendes: Schalten Sie den Hauptschalter (A) auf AUS. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerätes ab und stecken Sie es in eine korrekt geerdete Anschlussdose. Lesen Sie dazu das OEM-Produkthandbuch für eine detaillierte Betriebsanleitung. Wenn Ihre Maschine ohne integriertes Batterieladegerät geliefert wird, beachten Sie Folgendes: Klemmen Sie die Batterien von der Maschine ab und schlieRen Sie den Stecker des Ladegerätes an den Batteriepackanschluss an (25). Richten Sie sich nach den Anweisungen am Batterieladegerät. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerät in den Anschluss mit dem Griff daran einstecken. WICHTIG : Sie müssen ein geeignetes Ladegerät für den Gebrauch von Gelzell-Batterien besitzen. Verwenden Sie nur “spannungsdosierte” oder “spannungsbegrenzte” Ladegerät. Standard-Konstantstrom- oder Axialstrom-Ladegeräte DÜRFEN NICHT verwendet warden. Empfehlenswert ist ein Ladegerät mit Temperatursensor, da manuelle Anpassungen niemals akkurat sind und jede VRLA-Batterie beschädigen. FORM NO. - 56041592 - BA 625, BA 725, BA 825 - A-17

WARTUNG DER ABSAUGLEISTE

Wenn die Absaugleiste schmale Wasserspuren am Boden hinterlässt, sind die Wischblätter wahrscheinlich verschmutzt oder beschädigt. Entfernen Sie die Absaugleiste, spülen Sie diese unter warmem Wasser, und inspizieren Sie die Wischblätter. Wenden oder erneuern Sie die Wischblätter, falls diese Kerben aufweisen, zerrissen, wellig oder abgenutzt sind. Wenden oder Erneuern des hinteren Wischblattes der Absaugleiste..

Wenden oder Erneuern des vorderen Wischblattes der Absaugleis

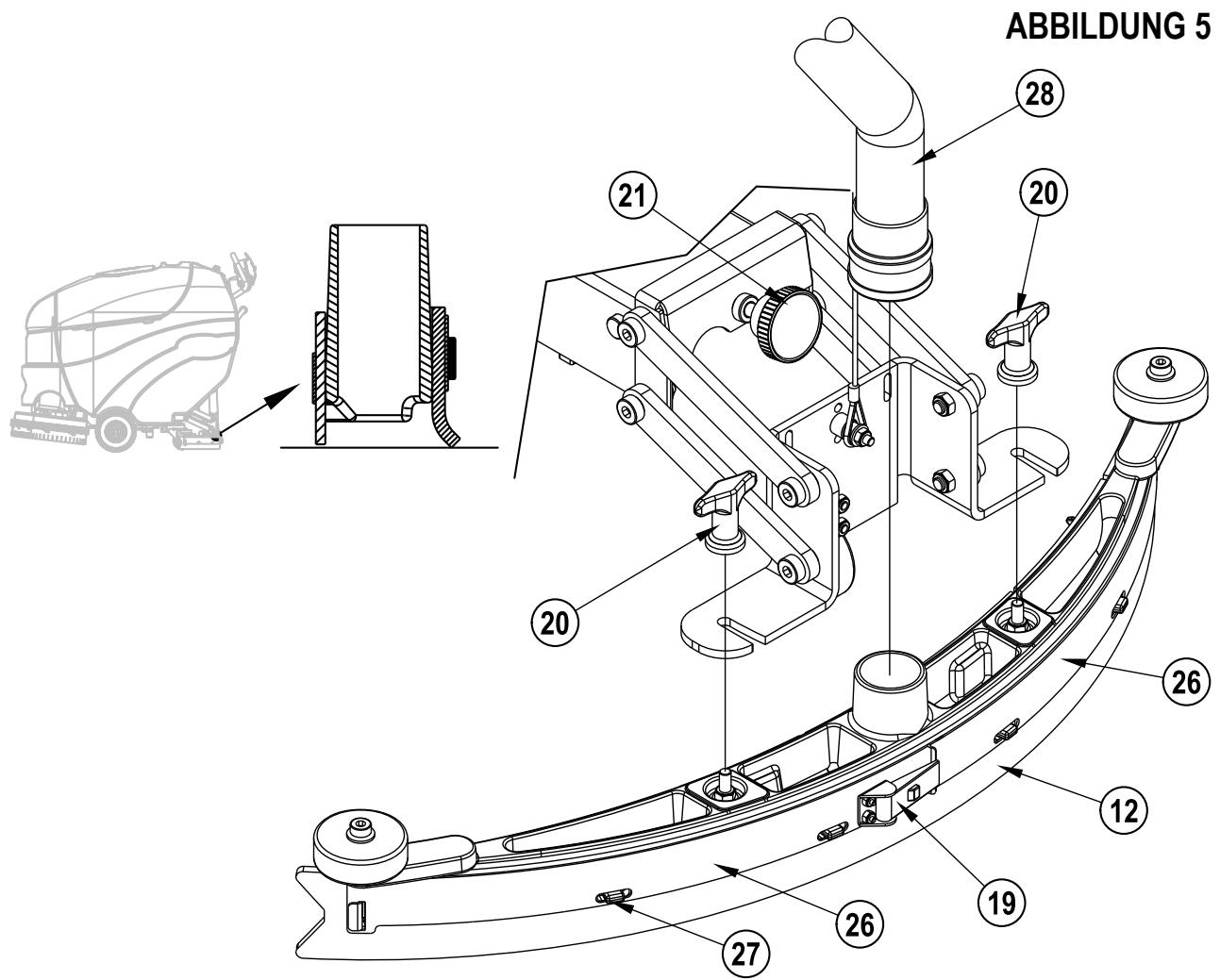

Siehe Abb. 5. Heben Sie das Absaugleistengerät vom Boden, und ôffnen Sie den mittleren Riegel (19) am Absaugleistengerät. Entfernen Sie die Spannungsstahlbänder (26). Schieben Sie das hintere Wischblatt von den Passstiften (27). Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Erneuern Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in gro$em Bogen rundgeschlissen sind. Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausführen, und justieren Sie die Absaugleiste. Heben Sie das Absaugleistengerät vom Boden, lôsen Sie die (2) Drehschrauben (20), montieren Sie den Schmutzwasserablassschlauch ab (28) und entfernen die Absaugleiste (12) von der Halterung. Entfernen Sie zuerst die hinteren Spannungsstahlbänder (26). Entfernen Sie alle Flügelmuttern, die das vordere Wischblatt an Ort und Stelle halten, und entfernen Sie daraufhin Spannriemen und Wischblatt. Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Erneuern Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in gro$em Bogen rundgeschlissen sind. Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausführen, und justieren Sie die Absaugleiste.

JUSTIEREN DER ABSAUGLEISTE

Justieren Sie den Anstellwinkel der Absaugleiste nach jedem Umwenden bzw. Erneuern des Wischblattes, oder wenn die Absaugleiste den Boden nicht trocken hinterlässt. So justieren Sie den Anstellwinkel der Absaugleiste:

Stellen Sie die Maschine auf einer glatten, ebenen Fläche ab, und senken Sie die Absaugleiste zum Boden Fahren Sie die Maschine langsam vorwärts, und drehen Sie dabei die Absaugleisten-Justierschraube (21), bis sich das hintere Absaugleistenwischblatt über die gesamte Breite der Absaugleiste gleichmäRig nach hinten biegt. SKK A-18 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

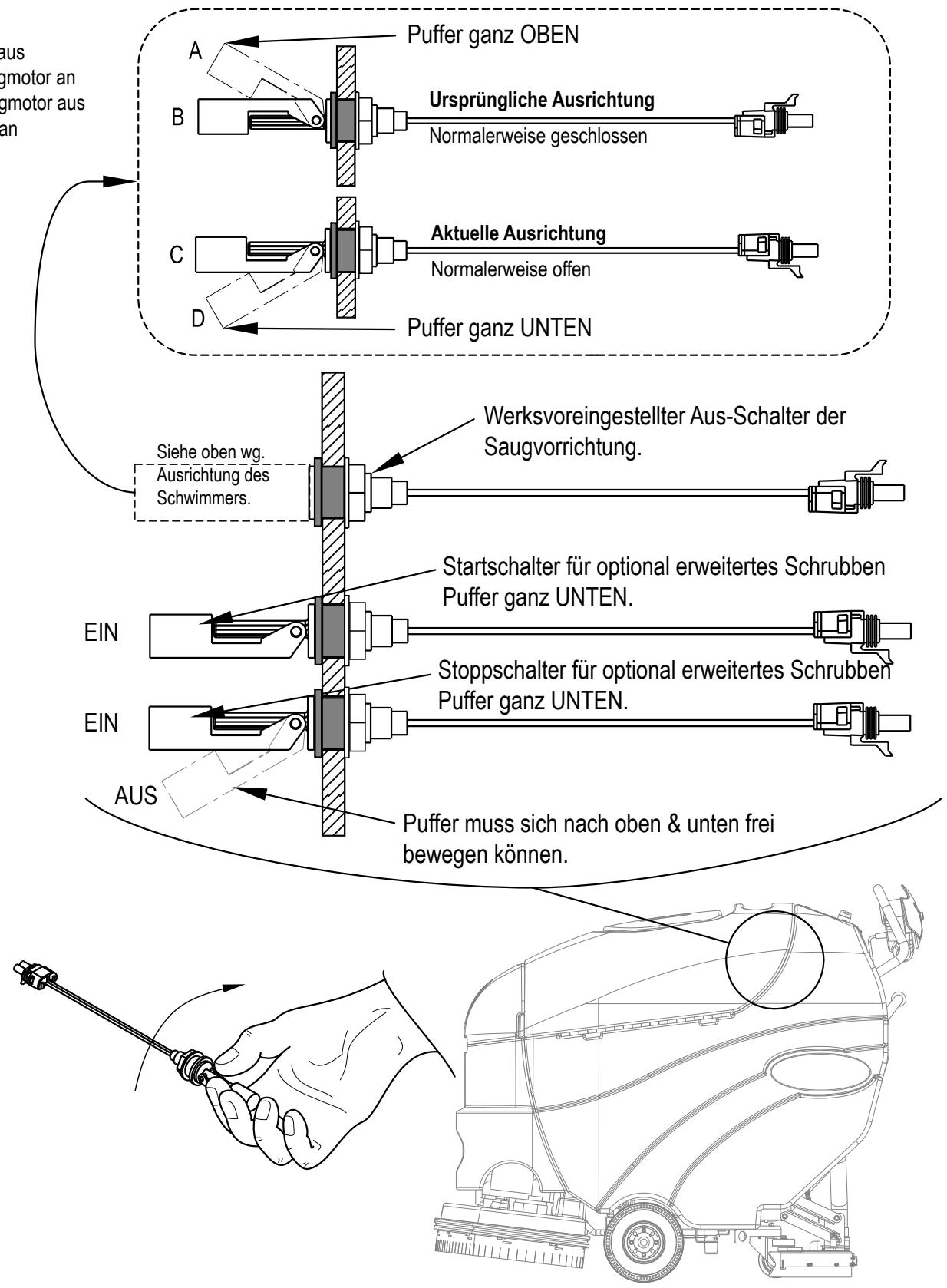

DEUTSCH / A-19 WARTUNG DER/DES AUFFANGBEHÂLTER-SCHALTER(S) Wenn die/der Auffangbehälter-Schalter schmutzig wird, kann dies den korrekten Arbeitsablauf beeinträchtigen. Ein Ausschaltknopf für Schmutzaufnahme kann dazu führen, dass der Saugmotor überhaupt nicht mehr funktioniert oder nicht ausschaltet, wenn der Tank voll ist. Schmutzige Schalter des erweiterten Scheuersystems Kkônnen verhindern, dass das optionale erweiterte Scheuersystem richtig funktioniert. Ein tägliches Durchspülen des Auffangbehälters reicht nicht aus, um die Schalter sauber zu halten. Sie müssen diesen für eine sorgfältige Reinigung auseinander nehmen. Es ist sehr wichtig, alles wieder in der richtigen Reihenfolge zusammenzubauen, damit die Maschine funktioniert. Siehe dazu Abbildung 6, auf der die richtige Richtung der Schalterpufferausleger dargestellt wird. Lesen Sie dazu für einen detaillierten Zusammenbau und Reinigungsanweisungen das Wartungshandbuch. A- (Offen) Saugmotor aus B - (Geschlossen) Saugmotor an C - (Geschlossen) Saugmotor aus Ursprüngliche Ausrichtung i D - (Offen) Saugmotor an Normalerweise geschlossen Aktuelle Ausrichtung C A) Normalerweise offen d : ABBILDUNG 6 D pufier ganz UNTEN Werksvoreingestellter Aus-Schalter der Saugvorrichtung. Startschalter für optional erweitertes Schrubben Puffer ganz UNTEN. F Ausrichiung des |

EIN nu S Stoppschalter für optional erweitertes Schrubbe EN Puffer ganz UNTEN. EM Puffer muss sich nach oben & unten frei bewegen kônnen. revised 10/08 FORM NO. - 56041592 - BA 625, BA 725, BA 825 - A-19

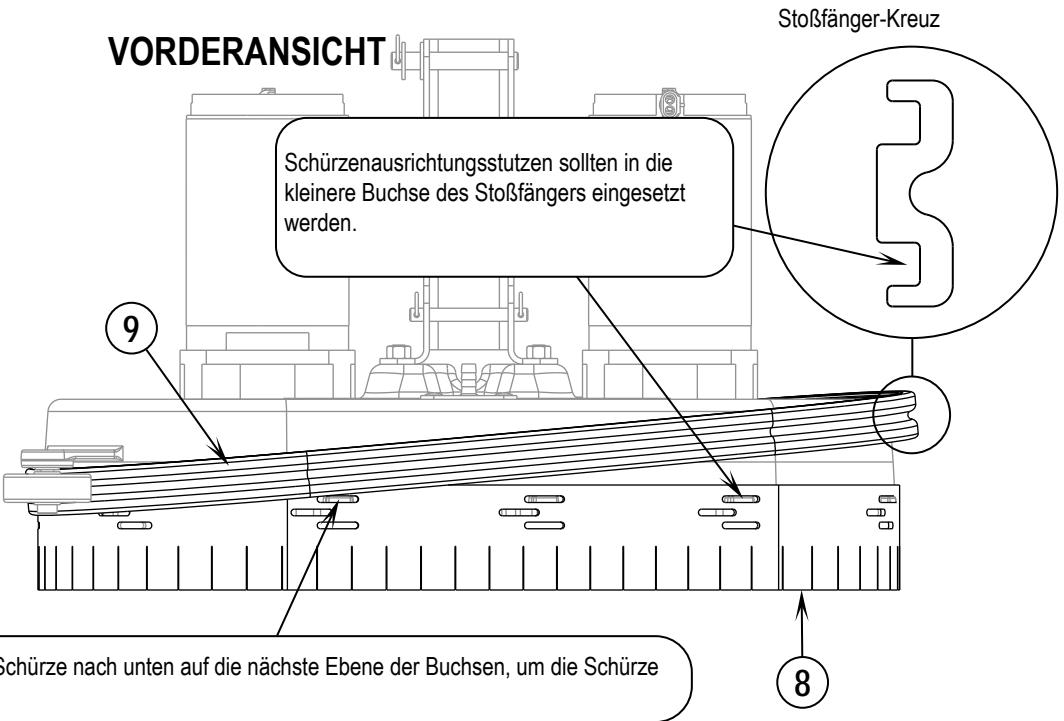

GRÔSSE DER SCHEIBENSCHEUERSCHÜRZE ANPASSEN

ZN VORSICHT ! Schalten Sie den Schlüsselschalter (A) auf AUS (0) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke ôffnen. Die Hôhe der Scheibenscheuerschürze kann an die Art der Nutzung angepasst werden. Wenn man die Hôhe der Schelbenscheuerschürze anpasst... 1 Heben Sie das Scheuerdeck (7) an, schalten den Hauptschalter (A) auf AUS und ziehen Sie den Schlüssel ab. 2 Siehe Abbildung 7. Ziehen Sie den Scheuerdeck-StoRfänger (9) nach OBEN bis zum Ende des Scheuerdecks, sodass die Schürze wie dargestelt, nicht gehalten wird. BITTE BEACHTEN: Vor Entiemen der Scheuerdeckschürze (8) achien Sie darauf, an welchen der 3 verschiedenen Hôhen der Buchsen die Schürze befestigt wurde. An einigen Maschinen muss eine groRe Klammer gelst und entfernt werden, bevor der StoBfänger ausgebaut werden kann. 3 Wenn Sie die Schürze absenken wollen, bewegen Sie diese wie dargestell nach unten bis zur nächsten Ebene der Buchsen. Service-Hinwels: Bauen Sie die Schürze ein, indem Sie an der ersten Ausrichtung auf der rechten Seite wie dargestell beginnen und um das Deck gegen den Uhrzeigersinn befestigen, bis sie auf allen Stutzen eingerastet ist. 4 Ziehen Sie den Stoänger (9) nach hinten über die Schürze (8). BITTE BEACHTEN: Überzeugen Sie sich davon, dass die Schürzenausrichtungsstutzen am kleineren Innenkanal des Stolängers eingesetzt sind und dass die Schürze keine dieser Stutzen herausschiebt. StoRfänger-Kreuz VORDERANSICHT ABBILDUNG 7 L bit Schürzenausrichtungsstutzen sollten in die kleinere Buchse des StoRfängers eingesetzt werden. Bewegen Sie die Schürze nach unten auf die nächste Ebene der Buchsen, um die Schürze (8) abzusenken. Installieren Sie die Schürze, indem Sie vom ersten Ausrichtungsstutzen auf der rechten Seite beginnen. VORNE A:-20 - FORM NO. - 56041592 - BA 625, BA 725, BA 825

AUSLÔSEN DER AUTOMATSICHERUNGEN

Automatsicherungen schützen Stromkreise und Motoren vor Beschädigungen, die durch Überlastung verursacht werden kônnen. Wenn eine Automatsicherung auslôst, schalten Sie den Hauptschlüsselschalter (A) auf AUS und ziehen den Schlüssel ab. Versuchen Sie daraufhin, die Ursache festzustellen. Nachdem das Problem behoben worden ist, setzen Sie die Automatsicherung durch Eindrücken des Knopfes zurück. Wenn der Knopf nicht eingedrückt bleibt, warten Sie fünf Minuten ab, und wiederholen Sie den Versuch. Wenn die Automatsicherung wiederholt auslôst, wenden Sie sich bitte zwecks eines Service an Nilfisk. Môgliche Ursachen eines Auslôsens der Automatsicherung des Regelkreises (18) kônnten sein: 4 Kurzschluss in den Leitungen - bitten Sie einen Kundendienst-Techniker von Nilfisk, an der Maschine eine Wartung vorzunehmen Môgliche Ursachen eines Auslôsens der Automatsicherung des Radantriebes (17) kônnten sein: 1 Die Antriebsradachse ist vüllig verschmutzt. 2 Lager des Antriebsmotors ist abgenutzt 3 Ständiger Einsatz auf Rampen SCHLECHTE WASSERAUFNAHME Auffangbehälter ist voll, der Aus-Schalter des Saugers ist aktiviert oder schmutzig Verstopftes Saugsystem (Absaugleiste und Schläuche) Saugschläuche nicht angeschlossen oder beschädigt Absaugleiste nicht korrekt eingestellt Dichtung der Abdeckung des Auffangbehälters beschädigt

DIE ABSAUGLEISTE HINTERLÂSST STREIFEN

1 Schmutzpartikel unter dem Wischblatt der Absaugleiste 2 Wischblatt abgenutzt, geknickt oder zerrissen 3 Absaugleiste nicht korrekt eingestellt WIRBELSPUREN 1 Die Maschine wird mit trockenen Bürsten bzw. Kissen betrieben (ohne Reinigungsiôsung) 2 Falsche Bürsten bzw. Kissen für den Anwendungszweck 3 Schmutzpartikel in den Bürsten (bzw. Kissen) KEINE FRISCHWASSERZUFUHR 1 Unterdruck-Abschaltventil für Frischwasser (13) ist geschlossen. 2 Frischwasserfilter (11) ist verstopft. 3 Leistung der Frischwasserpumpe ist mangelhaît. SCHEUERDECK HEBT SICH WÂHREND DES SCHRUBBENS AN (ZYLINDRISCH) 1 Schmutz befindet sich zwischen Bürsten und Bürstengehäuse. 2 Bürstenmotorlager ist mangelhaft. KEINE REINIGUNGSMITTELZUFUHR (EDS) 1 Leere Reinigungsmittelpatrone. 2 Verstopftes oder abgeknicktes Rohr. 3 Verkabelung der Reinigungsmittelpumpe ist abgeklemmt oder nicht richtig angeschlossen. 4 Trockener Dichtungsdeckel der Reinigungsmittelpatrone ist nicht abgedichtet. CESR FORM NO. - 56041592 - BA 625, BA 725, BA 825 - A-21

A-22 | DEUTSCH TECHNISCHE DATEN (am gerät montiert/getestet) Einsatz auf Steigungen
