GEBRUIKSAANWIJZING BA 611 D NILFISK

NL Ondergetekende verzekert dat de bovengenoemde modellen geproduecerd zich in overeenstemming met de volgende richtlijnen en standardards.

EC Machinery Directive 98/37/EC	EN 12100-1, EN 12100-2, EN 294, EN 349
EC Low Voltage Directive 73/23/EEC	EN 60335-1, EN 60335-2-72
EC EMC Directive 89/336/EEC	EN 61000, EN 50366

Manufacturer: Nilfisk-Advance S.p.a.

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de verilgheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken,要去en de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk-Advance voor meer uitleg.

BETREFFENDE PERSONEN

Deze handled is bested voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedieren mooten geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mooten worden.

Nilfisk-Advance is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mankinden bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke EG verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (34).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleiduit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding

Daarnaast zich de volgende handleidingen leverbaar:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nifisk-Advance)
Catalogus met verwangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk-Advance latent uitvoeren. Ermighten alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen, neem dan contact op met Nilfisk-Advance en geef waar bij alkjd het model en het serienummer op.

MODIFICATIES EN VERBETERINGEN

Nilfisk-Advance streetn aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Nilfisk-Advance.

BEDRIJFSCAPACITEIT

Deze schrobmachines zich ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gezruikt. Deze schrobmachines zich Niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achefterwaarts, vór en acheter, rechts en links in deze handleiding zijn vanuit de bediener in zich rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigdijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen.

Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

1. Technische documentatie:

Bedienershandleiding van de schrobmachine
- Handleiding van de elektronische acculader (indien aanwezig)
- Catalogus met verwangingsonderdelen van de schrobmachine

1. 1 stekker voor acculaders (voormachines die zonder acculader op de machine worden afgeleverd)
2. 2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de person die direct verantwoordelijk is voor de werkung van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie Voordoen, worden voorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzlichtige bediener is de Beste garantie gegen ongevallen en is het meest efectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OPI!

Dit symbolism geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbol geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties.

Lees de blokken tekst die met dit symbolzem gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedierenshandleiding moet worden geraadpleegd voordat er een handeling wordenuitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert, moet u eerst de accu's ontkoppelen.
- Deze machine mag alleen worden gebruikt door special opgeleid en bevoegd personeel. De machine mag nicht worden gebruikt door kinderen of mensen met een handicap.
Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normalaal gebruik van de machine kuren er explosieve gassen vrij komen.
Wanner u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
- Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়.
Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OPI!

Voordat u de acculader gebruikt, moet u controlleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken.
Laad de accu's van de machine Niet op als de kabel of stekker van de acculader beschadigd is. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is gevalen, moet u de machine waar een servicecentrum brengen.
- Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet.
Tijdens het opladen van de accu's mag er nicht gerookit worden.
Zorg alti dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschutte plaats.
Laat de machine nicht als spellegood gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk-Advance worden aanbevolen.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
Laat de machine nooit onbeheerd acheer zonder te controleren of de machine Niet uit zichzelf kan bewegen.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan gespecifieerd.
- Gebruik de machine Niet in bijzonder stoffige ruimten.
Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
Stoot nicht gegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
Zet geen flessen vloeistof op de machine.
- De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
- De temperatuur要去 bij opslag van de machineussen de 0^ en +40^ liggen.
- De vochtigheidsgraad要去ussen 30% en 95% liggen.
- Gebruik de machine nicht als vervoermiddel.
- Gebruik de machine Niet op loopplanken of hellingen met een hellingspercentage van 2 % of hoger.
Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
- Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud.
Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zijn verstopt, mag de machine nicht worden gezruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom konnen verminderen.
- Verwijder of verander geenplaatjes van de fabrikant op de machine.
- Bij normala gebruik veroorzaken de trillingen van de machine geen gevaarlijke situatuies. Het trillingsniveau van de machine is minder dan 2,5m/s^2 (98/37/EEC-EN 1033/1995).
- Deze machine is nicht geschickt voor gebruik op straat of openbare wegen.
Wees voorzichtig als de machine bij vriestemperaturen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
- Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
- Als u afwijkingen in de werking van de machine vermoedt, controlleren dan of deze zich worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
Vraag bij verwang ing van onderdelen om ORIGINELE verwangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
- Uit veiligheidsoverwegingen en voor een correcte werkung van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
Was de machine Niet met directe waterstralen, een hogedrukspuit of bijtende materialen.
Laat de machine als hij wordt afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去vogens de voorschriften aan de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

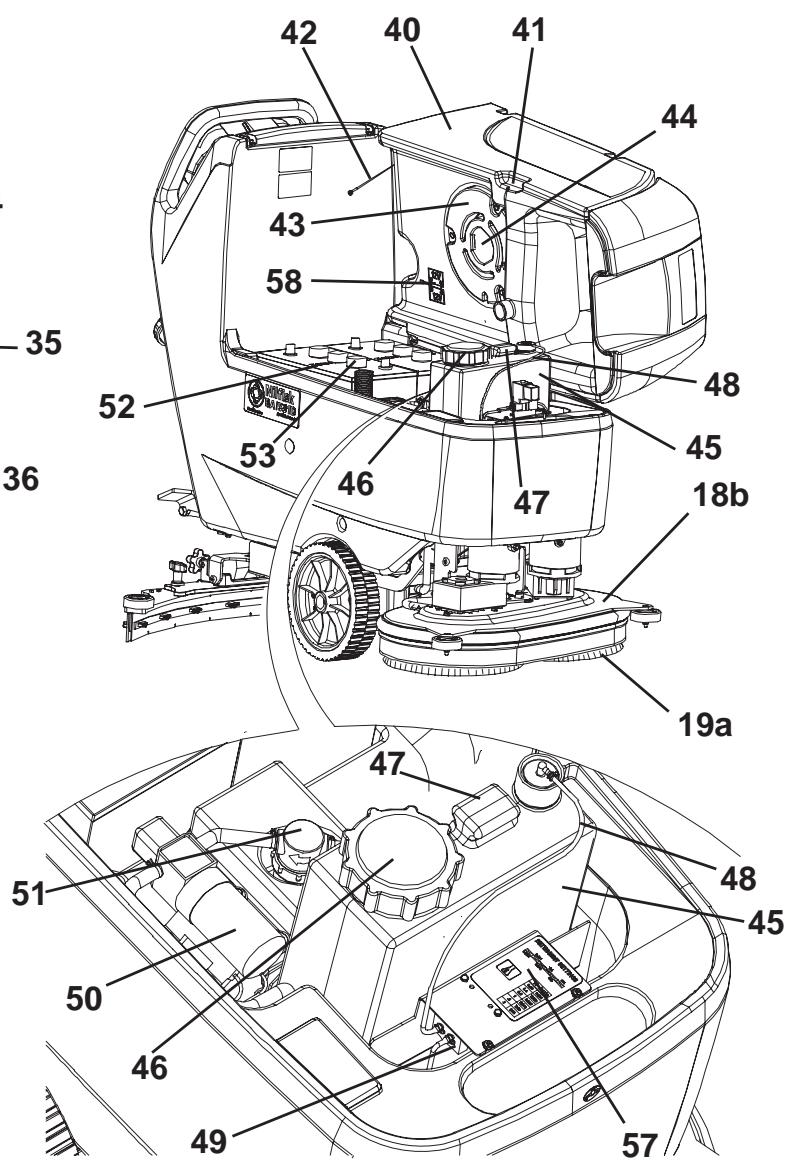

OPBOUW VAN DE MACHINE

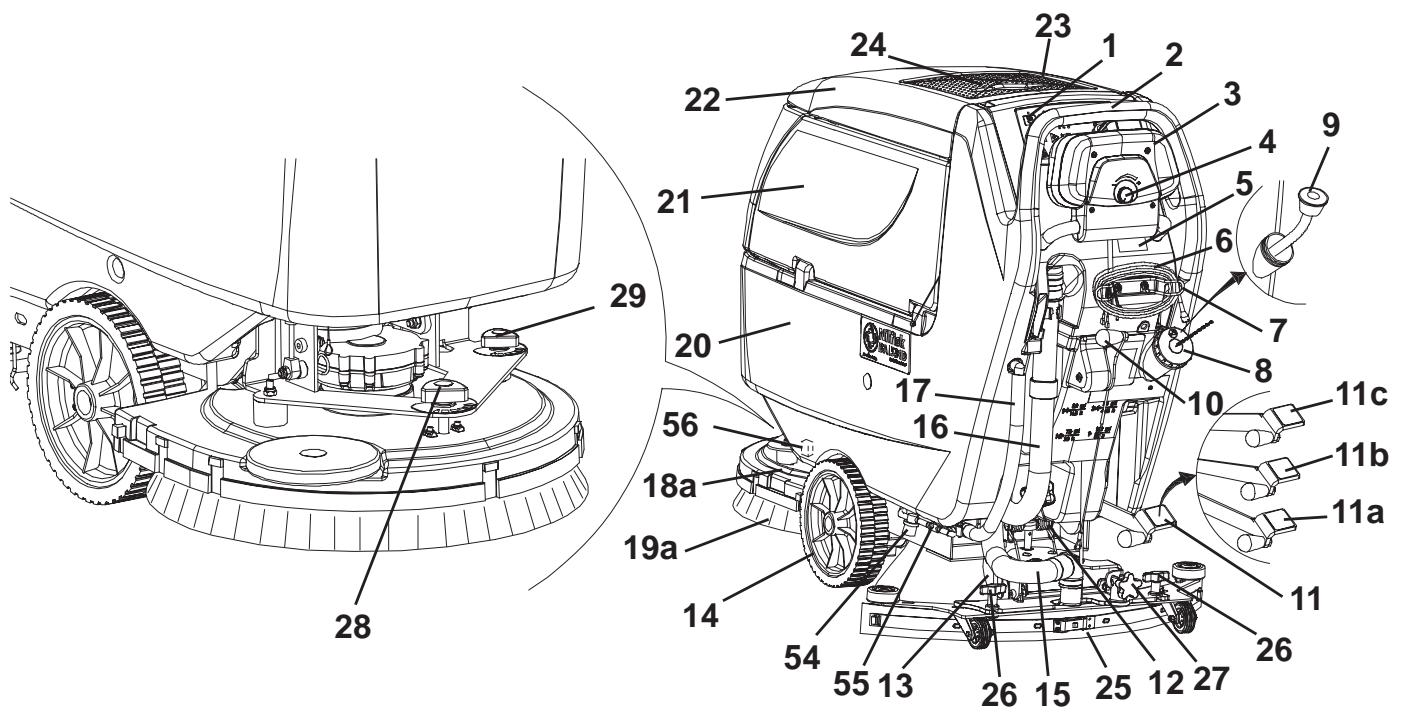

1. Bedieningspaneel
2. Stuur
3. Rijbediening (^*)
4. Snelheidsregelaar (^*)
5. Klepje voor het aflezen van de gegevens voor de acculader (optioneel)
6. Kabel acculader (optioneel)
7. Kabelsteun acculader (optioneel)
8. Achterste vulmond voor het bijvullen van het reinigingsmiddel/schoon water
9. Uittrekbare slang voor het bijvullen van het water (optioneel)
10. Hendel voor de stand omhoog/omlaag van de trekker
11. Pedaal voor het omhoog/omlaag brengen van het schrobdek
    11a. Pedaal in stand voor kop omhoog
    11b. Pedaal in stand voor kop omlaag
    11c. Activering extra druk (optioneel)
12. Aansluitstekker (rood) voor accu. Deze stekker fungeert ook als elektrische NOODknop om alle functies meteen te stoppen.
13. Sturend achterwiel
14. Voorwielen op vaste as
15. Aanzuigslang van de trekker
16. Uitlaatslang voor vuil water
17. Peil- en aftapslang voor reinigingsmiddel/schoon water
    18a. Schrobdek borstelhouser met een borstel/padhouser
    18b. Schrobdek borstelhouser met twee borstels/padhouser
    18c. Schrobdek borstelhouser met twee cilindrische borstels
    19a. Borstels/padhouder
    19b. Cilindrische borstels
18. Tank voor reinigingsmiddel/schoon water
19. Vuilwatertank
20. Afdekking vuilwatertank
21. Opbergvak
22. Bevestiging documentenvakje (optioneel)
23. Trekker
24. Bevestigingswieltes trekker
25. Wiel voor regeling van de uitlijning van de trekker

26. Wiel voor regelingrecht waar voren bewegen machine (^**)

27. Wiel voor regeling voorwaartse slenelheid van machine ( )

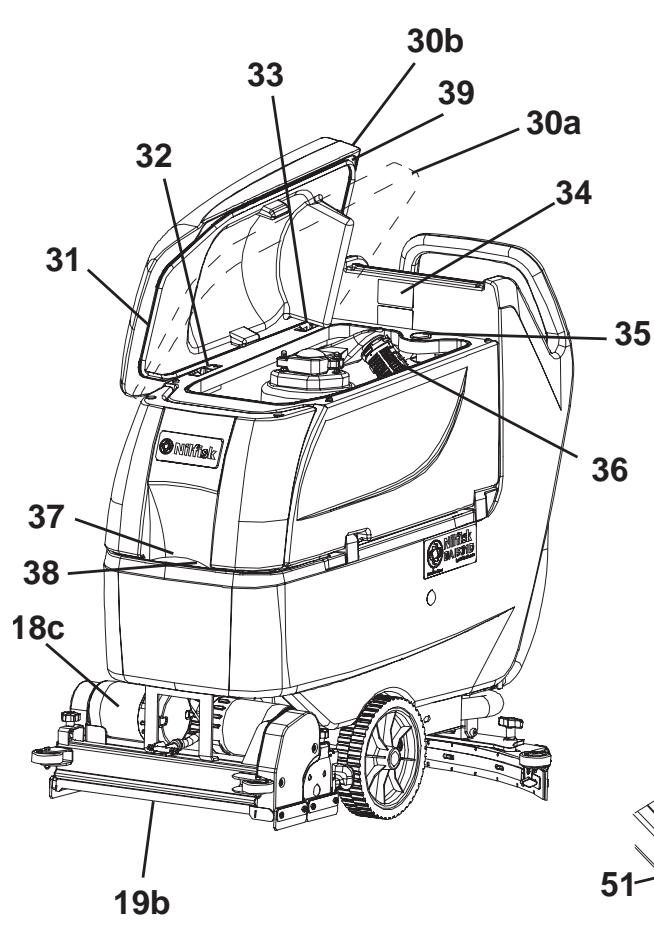

    30a. Afdekking vuilwatertank (geopend om te reinigen)
    30b. Afdekking vuilwatertank (volledig geopend)

28. Pakking van afdekking tank
29. Beweegbaar plaatje voor bevestiging afdekking
30. Vastplaatje voor bevestiging afdekking
31. Plaatje met seriENUMmer / technische gegevens / conformiteitsmarkering
32. Dop voor reiniging van aanzuigslang trekker
33. Aanzuigrooster met automatische sluiting (drijvend)
34. Voorste vulmond voor bijvullen reinigingsmiddel
35. Sponsfilter
36. Compensatieopening
37. Vuilwatertank (geopend)
38. Handgreep voor omhoog brengen tank
39. Blokkeerkabel voor tank omhoog
40. Afdekking motor voor aanzuigsysteme
41. Geluidsfilter motor voor aanzuigsysteme
42. Reinigingsmiddeltank (^**)
43. Vuldop voor reinigingsmiddeltank (^**)
44. Handgreep reinigingsmiddeltank (^**)
45. Toevoerslang voor reinigingsmiddel maar de borstels (^**)
46. Pomp reinigingsmadel (^**)
47. Waterpomp (^**)
48. Filter voor schoon water (^**)
49. Accu's
50. Accudoppen
51. Filter voor reinigingsmiddel (^**)
52. Kraantje voor reinigingsmiddel/schoon water
53. Magneteklep
54. Referentietabel voor dosering reinigingsmiddel (^**)
55. Aansluitschema voor accu's

() Alleen voor BA 551 D, BA 551 CD, BA 611 D
() Alleen voor machines met EDS (toevoersystem voor reinigingsmiddel) (optioneel)
(^*) Alleen voor BA 551

S311310

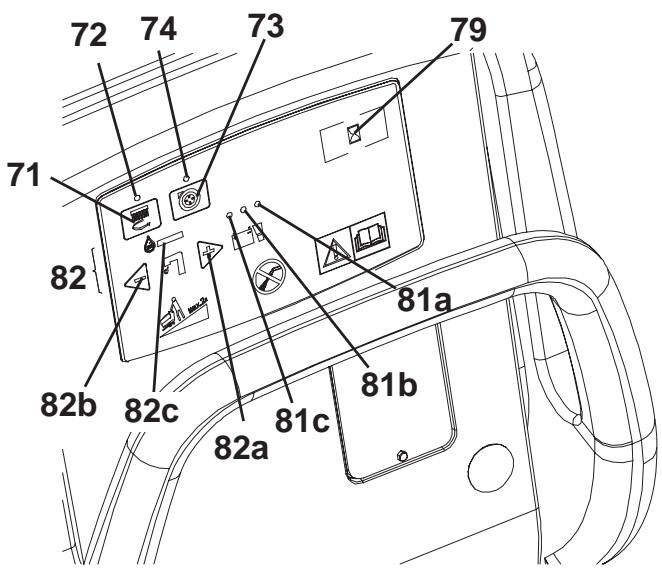

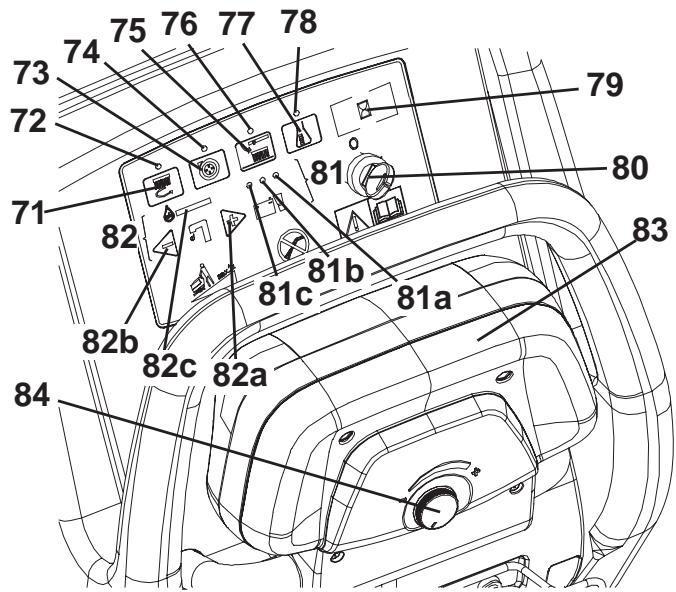

BEDIENINGSPANEEL

1. Schakelaar voor activering van borstels/pads en aanzuigsysteme
2. Lampje van schakelaar voor activering van borstels/pads en aanzuigsysteme
3. Schakelaar aanzuigsysteme
4. Lampje van schakelaar voor aanzuigsysteme
5. Schakelaar voor loskoppeling borstels/padhouser
6. Lampje van schakelaar voor loskoppeling borstels/padhouser

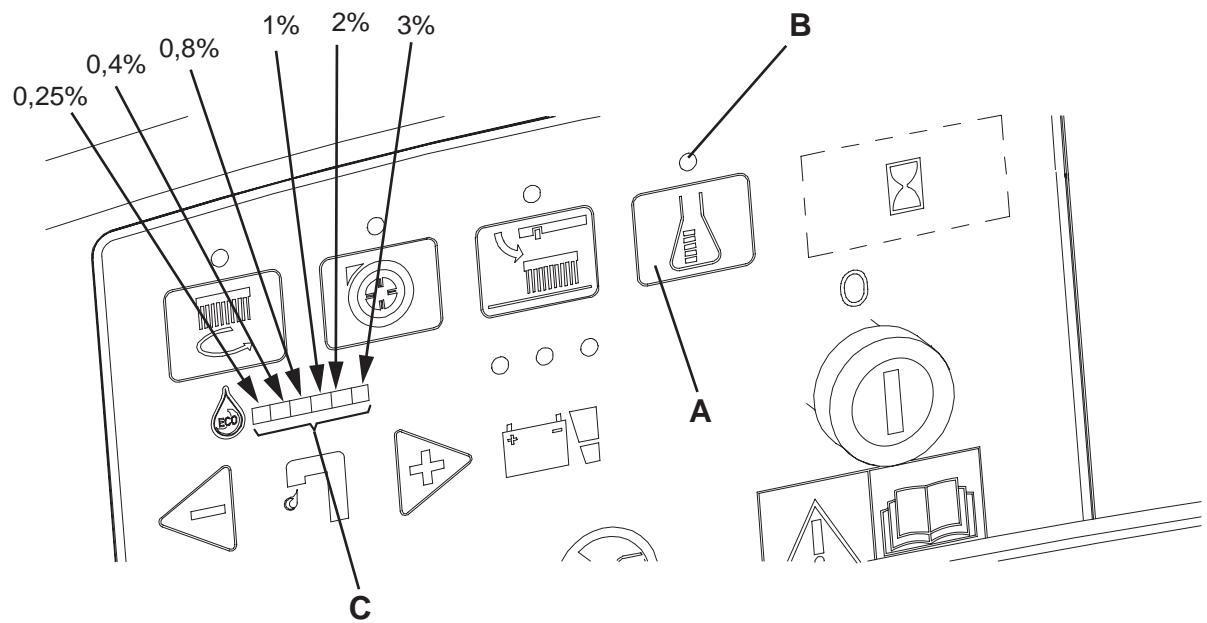

7. Schakelaar voor afstelling van toevoer reinigingsmiddel in het spoelwater (^**)
8. Lampje van schakelaar voor afstelling van toevoer reinigingsmiddel in het spoelwater
9. Urenteller (^**)
10. Contactsleutel (0 - 1) (^*)
11. Indicator voor de laadstatus van de accu's

81a. Lampje voor volle accu's (groen)
81b. Lampje voor halfvolle accu's (geel)
81c. Lampje voor lege accu's (rood)
82. Schakelaars voor afstelling van toevoer spoelwater
82a. Schakelaar voor toenemen toevoer
82b. Schakelaar voor afnemen toevoer
82c. Indicator voor toevoer spoelwater
83. Rijbediening voor voorwaartse/achterwaartse beweging ()
84. Snelheidsregelaar voor voorwaartse/achterwaartse beweging ()

() Alleen voor BA 551 D, BA 551 CD, BA 611 D
(*) Alleen voor machines met EDS (toevoersystem voor reinigingsmiddel) (optioneel)

BA 511

S311311

BA 551 D, BA 551 CD, BA 611 D
S311312

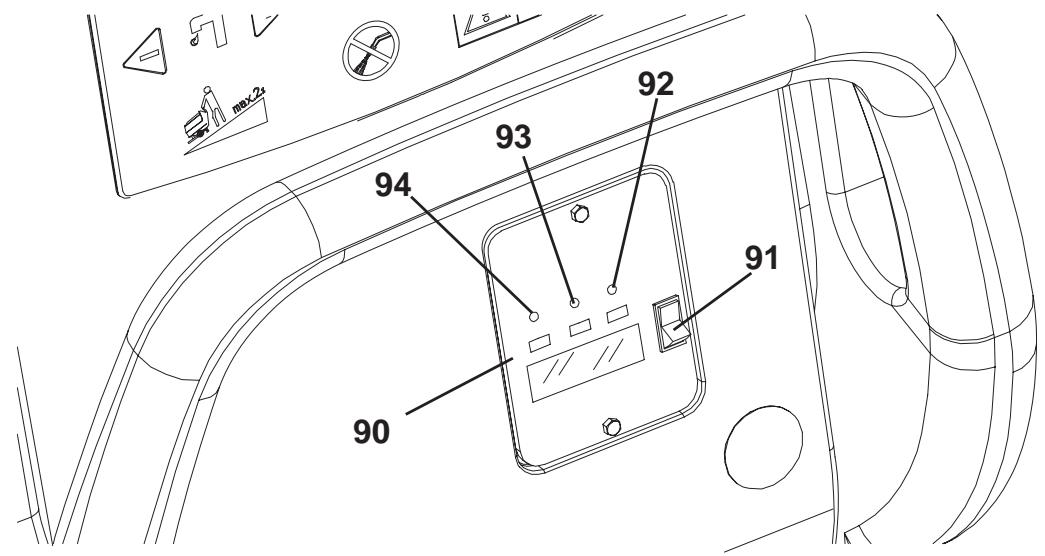

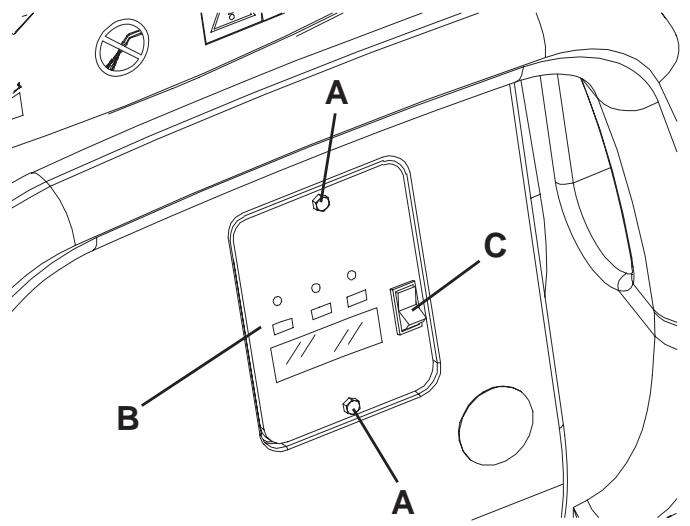

KLEPJE VOOR HET AFLEZEN VAN DE GEGEVENS VOOR DE ACCULADER (optioneel)

1. Elektronische acculader
2. Keuzeschakelaar accu's met lood (WET) of gel (GEL)

3. Groen lampje (aan: acculader ingeschakeld en accu's opgeladen)

4. Geel lampje (aan: acculader ingeschakeld en accu's half opgeladen)

5. Rood lampje (aan: acculader ingeschakeld en accu's bezig met opladen)

S311313

OPBOUW VAN DE MACHINE - BESCHRIJVING

Bedieningspaneel (1) - Gebruik van de knoppen door de bediener, zie het deel Functionele beschrijving van de drukknoppen en bedieren.

Stuur van de machine (2) - Pak het stuur vast om met de machine te manoeuvreren.

Rijbediening (*) (3) - Zie het deel Functionele beschrijving van de knoppen en bedieningen.

Snelheidsregelaar (*) (4) - Zie het deel Functionele beschrijving van de knoppen en bedietenen.

Klepje voor het aflezen van de gegevens voor de acculader (optioneel) (5) - Zie het deel Beschrijving van de lampjes voor de accu's.

Kabel acculader (optioneel) (6) - Aansluiten op het stroomnet om de accu's op te laden.

Kabelsteun voor de acculader (optioneel) (7) - Hier kan de kabel van de acculader worden opgeborgen wonneer de acculader Niet worden gebruikt. Bevestig de kabel op veilige manier.

Achterste vulmond voor het vullen van het reinigingsmiddel/schoon water (8) - Openen om het reinigingsmiddel/schoon water (^**) in de tank te gieten. Gebruik reinigingsmiddelen die weinig schuimen.

Uittrekbare slang voor het vullen van water (optioneel) (9) - Vereenvoudigt het bijvullen van water (^**)

Hendel voor omlaag/omhoog brengen van trekker (10) - Hiermee kan de trekker omhoog en omlaag worden gezet.

Pedaal voor omhoog/omlaag brengen van schrobdek (11) - Deze beschikt over de volgende functies:

(11a) Pedaal in stand voor kop omhoog
(11b) Pedaal in stand voor kop omlaag
(11c) Activering extra druk (optioneel).

Deze functie kan nicht worden gebruikt op de BA 551 D en BA 611 D met schrobdek voor houders met cilindrische borstels.

Stekker (rood) voor aansluiting van de accu's (12) - Hiermee worden de accu's van het elektrische system op de machine aangesloten. Hij要去 worden aangesloten op de externe acculader wanner de machine Niet is voorzien van een acculader. Deze stekker fungeert ook als elektrische NOODknop om alle functies meteen te stoppen. Pak wanner nodig de hendel vast en ontkoppel de stekker door er krachtig aan te trekken.

Sturend anschterwiel (13) - Hiermee kan de machine sturen.

Voorwielen op vaste as (14) - Deze ondersteunen het gewicht van de machine. Aandrijfwienen (^*)

Aanzuigslang voor trekker (15) - Deze leidt het vuile water van de trekker maar de vuilwatertank. Verwijder de dop (35) om hem goed te konnen reinigen.

Aftapslang voor het vuile water (16) - Hiermee kan de vuilwatertank worden geleegd.

Peil- en aftapslang voor reinigingsmiddel/schoon water (^**) (17) - Is voorzien van peilmarkeringen waarmee de hoeveelheid water in de tank in de gaten kan worden gezhonden. Ontkoppel het bovenste uiteinde om de tank te legen.

Schrobdeks voor borstelhouser/padhouser (18a, 18b, 18c) - Er zijn borstels of padhoulders met bijbehorende activeringsmotoren gemonteerd. De schrobdeks zich eenvoudig te verwijderen (met gereedschap) en+kunnen door andere soorten schrobdeks worden verrangen. Er zijn drie soorten schrobdeks verkrijigbaar: met één borstel/padhouser, met twee borstels/padhouser, met twee cilindrische borstels (zie voor instructies en geevens het specifieke deel hierover).

Borstels/pads (19a, 19b) - Op basis van het type schrobdek is het volgende möglich: borstels, padhouser of cilindrische borstels.

Tank met reinigingsmiddel/schoon water (20) - Hierin zit het reinigingsmiddel/schoon water (^**)

Vuilwatertank (21) - Hierin wordt het vuile water verzameld dat door de trekker en aanzuiging is verzameld.

Afdekking vuilwatertank (22) - Deze sluit de vuilwatertank hermetisch af.

Opbergvak (23) - Houser opbergvak.

Bevestiging documentenvakje (optioneel) (24) - Elastische bevestiging om de documenten vast te zetten.

Trekker (25) - Deze verzamelt het reinigingsmiddel na het reinigen. Kies de trekker op basis van het type schrobdek (zie het specifieke.Deel).

Bevestigingswieltjes voor trekker (26) - Hiermee worden de trekker op de machine bevestigd.

Wiel voor regeling van de uitlijning van de trekker (27) - Dit is voor het uitlijnen van de steun van de beiden rubbers van de trekker.

Wiel voor regeling vanrecht maar voren bewegen machine (^^*) (28) - Draai deze met de klok mee of tegen de klok in om de machinerecht maar voren te latentewegen.

Wiel voor regeling van de voorwaartse slelheid van de machine (^****) (29) - Draai deze met de klok mee of gegen de klok in om de voorwaartse slelheid van de machine te regelen.

Afdekking vuilwatertank (open) - Wanner het plaatie (32) worden gedraaid, kan deze van de machine worden verwijderd.

U kunt deze in de volgende standen open:

(30a) Geopend voor reiniging.

(30b) Volledig geopend.

Pakking afdekking tank (31) - Zorg dat de pakking goed afldicht zodat het vuile water goed worden opgezogen.

Bevestigingsplaatjes afdekking (32) en (33) - Draai hetplaatje (32) om de afdekking van de tank van de machine te verwijderen.

Plaatje met serialummer/technische gegevens/conformiteitsmarkering (34) - Hierop vindt u alle gegevens van de machine.

Dop voor reiniging van aanzuigslang trekker (35) - Verwijder deze voor het reinigen van de aanzuigslang.

Aanzuigrooster met automatische sluiting met vlotter (36) - Reinig dit om te voorkomen dat de aanzuiging verstocht raakt.

Voorste vulmond voor bijvullen reinigingsmiddel (37) - Deze dop worden gebruikt om het reinigingsmiddel bij te vullen.

Sponsfilter (38) - Dit voorkomt dat er vuil of ander materiaal in de tank komen.

Compensatieopening (39) - Reinig deze zodate aanzuiging van vuil water goed werk.

Vuilwatertank (geopend) (40) - Leeg de tank en breng deze omhoog voor toegang tot de accu's en de reinigingsmiddeltank.

Handgreep voor omhoog brengen tank (41) - Pak deze vast om de tank omhoog te brengen, maar alleen als deze leeg is.

Blokkeerkabel tank (42) - Houdt de tank geopend.

Afdekking motor aanzuigsystem (43) - Hierin is het geluidsfilter bevestigd; beschermt de motor van het aanzuigsystem.

Geluidsfilter motor voor aanzuigssystem (44) - Beschermt de motor gegen vuil en ander materiaal en dempt het geluid van de motor voor het aanzuigssystem.

Reinigungsmiddeltank (^**) (45) - Bevat het reinigingsmiddel dat met het schone water wordt gemengd.

Vuldop voor reinigingsmiddeltank (^**) (46) - Open deze dop om het reinigingsmiddel in de tank te gieten. Gebruik reinigingsmiddelen die weinig schuimen.

Handgreep reinigingsmiddeltank (^**) (47) - Gebruik deze om de tank te bewegen.

Toevoerslang voor reinigingsmiddel maar de borstels (^**) (48) - Deze slang leidt het reinigingsmiddel maar de borstels.

Pomp voor reinigingsmiddel (^**) (49) - Het reinigingsmiddel wordenuit de tank opgezogen en met schoon wateraar de borstels geleid.

Waterpomp (^**) (50) - Het water wordt uit de tank opgezogen en maar de borstels geleid.

Filter voor schoon water (^**) (51) - Filter het schone water voordat het maar de pomp en borstels worden geleid.

Accu's (52) - Leveren het elektrische vermogen waarmee de machine zichstandig kan werken. Het konnen accu's met lood (WET) of gel (GEL)�.

Accudoppen (53) - Zijn aanwezig op WET-accu's voor onderhoud.

Filter voor reinigingsmiddel (^**) (54) - Filter het reinigingsmiddel voordat het waar de magneetklep en de borstels worden geleid.

Kraantje voor reinigingsmiddel/schoon water (55) - Sluit de watertoevoer af.

Magneetklep (56) - Regelt de toevoer van water maar de borstels. Wanner de machine beschikt over EDS (toevoersysteme voor reinigingsmiddel), dan fungeert deze als kraantje.

Referentietabel voor dosering reinigingsmiddel (^**) (57) - Geeft de percentages van het reinigingsmiddel in het spoelwater aan, deze waarden komen overeen met de waarden in de indicator (82c).

Aansluitschema voor accu's (58) - Geeft aan hoe de accu's要去en worden aangesloten.

() Alleen voor BA 551 D, BA 551 CD, BA 611 D
() Alleen voor machines met EDS (toevoersystem voor reinigingsmiddel) (optioneel)
(^) Wonneer de machine is voorzien van EDS (toevoersystem voor reinigingsmiddel) [schakelaar (77) (optioneel) actief],要去er schoon water in de tank worden gegoten, giet anders reinigingsmiddel in de tank.
(^***) Alleen voor schrobdek met met een borstel/padhouser.

FUNCTIONELE BESCHRIJVING VAN DE KNOPPEN EN BEDIENGINEN

Schakelaar voor activering van borstels/padhouser en aanzuigssystem (71) - Activeert de borstels/padhouser en het aanzuigssystem. Wanner u nog een keer op de schakelaar drukt, stoppen de borstels/padhouser met draaien. Druk op de schakelaar (73) om het aanzuigssystem uit te schakelen.

Schakelaar voor aanzuigsysteme (73) - Hiermee wordt het aanzuigsysteme in- enuitgeschakeld.

Schakelaar voor loskoppeling van borstels/padhouder (75) - Ontkoppelt de borstels/padhouder en kan alleen worden geactiveerd als de borstel/padhouder stilstaat.

Schakelaar voor regeling van toevoer van reinigingsmiddel in spoelwater (^**) (77) - Het EDS (toevoersystem voor reinigingsmiddel) worden in- en uitgeschakeld en de concentratie van het reinigingsmiddel kan worden aangepast.

Contactsleutel (*) (80) - Hiermee wordt het bedieningspaneel in- en uitgeschakeld.

Schakelaars voor regeling van toevoer van spoelwater (82) - Regelt de hoeveelheid spoelwater die maar de borstels worden geleid.

Schakelaar voor verhoging toevoer (82a) - De hoeveelheid spoelwater die maar de borstels worden geleid, neemt toe.

Schakelaar voor verlaging toevoer (82b) - De hoeveelheid spoelwater die maar de borstels worden geleid, neemt af.

Indicator toevoer spoelwater (82c) - Het grootste ofkleiste deel van het verlichte deel van de indicator geeft de Kleinere of grotere hoeveelheid spoelwater aan die waar de borstels worden geleid.

Rijbediening (^*) (83) - Wanner u deze maar voren drukt, gaat de machine maar voren; als u hem maar achteren drukt,.gaat de machine maar achteren. Het draaien van de borstels/padhouser en de toevoer van het spoelwater werken alleen wonneer de rijbediening in een van de tweerichtingen worden gedrukt. 1 seconde nadat de rijbediening is losgelaten, stoppen de borstels/padhouser.

Snelheidsregelaar voor voorwaartse/achterwaartse beweging (*) (84) - Regelt de maximale snelheid van de machine wanner de rijbediening helemaal tot het einde worden geduwd.

() Alleen voor BA 551 D, BA 551 CD, BA 611 D
(*) Alleen voor machines met EDS (toevoersystem voor reinigingsmiddel) (optioneel)

BESCHRIJVING VAN DE LAMPJES EN INDICATOREN OP HET BEDIENINGSPANEEL

Lampje voor schakelaar voor activering van de borstels/padhouder en het aanzuigsystem (72) - Als het lampje gaat branden, is de functie geactiveerd.

Lampje van schakelaar voor aanzuigssystem (74) - Als het lampje gaat branden, is de functie geactiveerd.

Lampje van schakelaar voor loskoppeling borstels/padhouder (76) - Als het lampje gaat branden, is de functie geactiveerd.

Lampje van schakelaar voor regeling toevoer van reinigingsmiddel maar spoelwater (78) - Als het lampje brandt, is de functie geactiveerd.

Urenteller (optionel) (79) - Geeft de bedrijfsuren van de machine weer.

BESCHRIJVING VAN DE LAMPJES VOOR DE ACCU'S

Indicator voor de status van de acculading (81) - Geeft aan hoeveel lading de accu's nog hebben.

Groene lampje (81a) - Aan: opgeladen accu's (hoe lang de machine nog kan werken, hangt af van de capacititeit van de gemonteerde accu's en van de werkomstandigheden).

Gele lampje (81b) - Aan: accu's half opgeladen (de machine kan nog ongeveer 10 minuten werken).

Rode lampje (81c) - Aan: accu's leeg (de machine werkt nicht更是 en de accu's moeten worden opgeladen (zie de procedure in het betreffende deel)).

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, op basis van het gebruik van de machine:

1. GEL-accu's
2. Elektronische acculader
3. Borstels en cilindrische borstels van ander materiaal dan het standardmaterialiaal
4. Pads van ander materiaal dan van de standardpads
5. Rubbers van de trekker van polyurethaan
6. EDS - Toevoersystemein reinigingsmiddel
7. Voor- en weiterwielen van verschillend materiaal
8. Urenteller
9. Uittrekbare slang voor het bijvullen van het reinigingsmiddel/schoon water
10. Documentenvakje

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model	BA 551(1borstel/padhouder, zonderaandrijsysteme)	BA 551 D(1borstel/padhouder, metaandrijsysteme)	BA 551 CD(2 cilindrischeborstels, metaandrijsysteme)	BA 611 D(2borstels/padhouder, metaandrijsysteme)
Hoopte machine	1.088 mm
Capaciteit van tank met reinigingsmiddel/schoon water	58 liter
Inhoud vuilwaterreservoir	60 liter
Diameter voorwienen op vaste as	250 mm
Specifieke druk op de vloer van de voorwieren	1,2 N/mm2
Diameter van sturend achterwijl	100 mm
Vermogen van motor voor aanzuigsysteme	330 W
Vermogen van motor voor aandrijsysteme	—	200 W
Snelheid aandrijving (variabel)	—	van 0 tot 5,6 km/u
Maximale hellingshoek	2 %
Akoestisch geluidsniveau (in de bestuurdersstoel)	65,8 dB(A)
Standaardaccu's	GEL: (2 x 12 V) 24 V 110 Ah / 5 h
Afmeting accuurimte (breedte x lenghte x hoogte)	350 x 350 x 300 mm
Druk van circuit van aanzuigsystem	1.055 mm H2O

Technische eigenschappen met schrobdek voor borstelhouser/padhouder

Model	BA 551 (1 borstel/padhoud er, zonder aandrijsystem)	BA 551 D (1 borstel/padhoud er, met aandrijsystem)	BA 611 D (2 borstels/padhoud der, met aandrijsystem)
Breedte reinigingsvlak	530 mm	530 mm	610 mm
Breedte van de trekker	760 mm		810 mm
Lente machine (maximaal)	1.323 mm		1.311 mm
Breedte machine zonder trekker	541 mm		646 mm
Diameter borstel	530 mm		305 mm
Gewicht zonder accu's, met lege reservoirs	88 kg	102 kg
Maximaal gewicht met accu's en volle tank	236 kg	250 kg
Vermogen borstelmotor	480 W		350 W
Draaisnelheid van borstels	153 toeren/min.		230 toeren/min.
Druk van schijfborstels/padhouder met extra druk uitgeschakeld	20,5 kg
Druk van schijfborstels/padhouder met extra druk ingeschakeld	27,8 kg

Technische eigenschappen met schrobdek van houder voor cilindrische borstels

Model	BA 551 CD (2 cilindrische borstels, met aandrijsystem)
Breedte reinigingsvlak	510 mm
Breedte van de trekker	760 mm
Lente machine (maximaal)	1.253 mm
Breedte machine zonder trekker	575,5 mm
Afmetingen cilindrische borstel (diameter x lenghte)	110 x 485 mm
Gewicht zonder accu's, met lege reservoirs	112 kg
Maximaal gewicht met accu's en volle tank	260 kg
Vermogen borstelmotor	400 W
Draaisnelheid van cilindrische borstels	570 toeren/min.
Druk van cilindrische borstels	26,5 kg

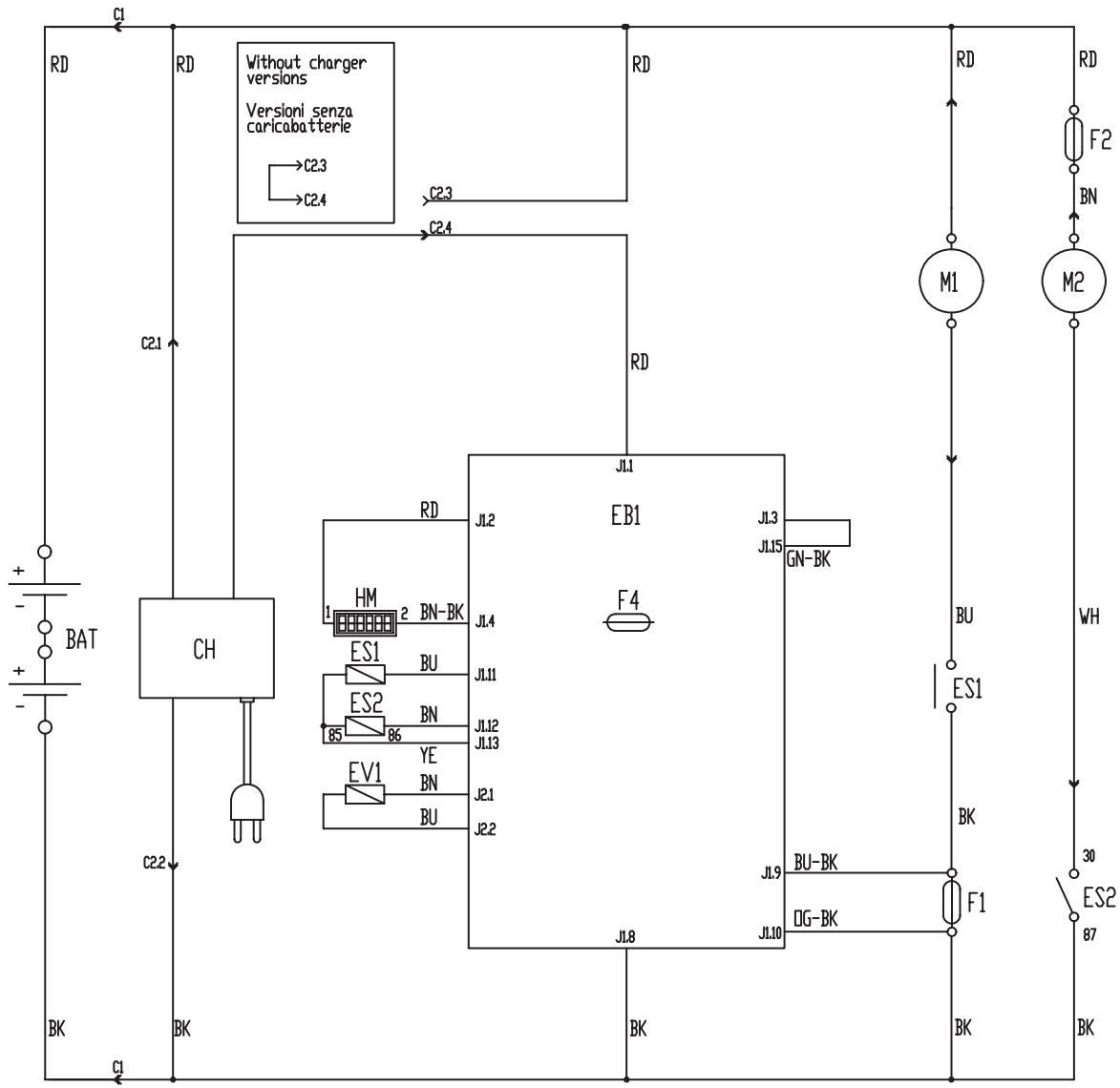

BAT: Accu 24 V
C1: Accustekker
C2: Stekker acculader
CH: Acculader (optioneel)
CS: Stekker schrobdek
EB1: Elektronische installmente functies
ES1: Schakelaars motoren borstels
ES2: Relais aanzuigsysteme
EV1: Magneetklep water
F1: Zekering schrobdek
F2: Zekering aanzuigsysteme
F4: Zekering signaleringscircuit
HM: Urenteller (optioneel)
M1: Motor borstel/padhouder
M2: Motor aanzuigsysteme

Kleurcodering

BK:Zwart
BU: Blauw
BN: Bruin
GN: Groen
GY: Grijs
OG:Oranje
PK: Roze
RD: Rood
VT: Paars
WH: Wit
YE: Geel

S311314

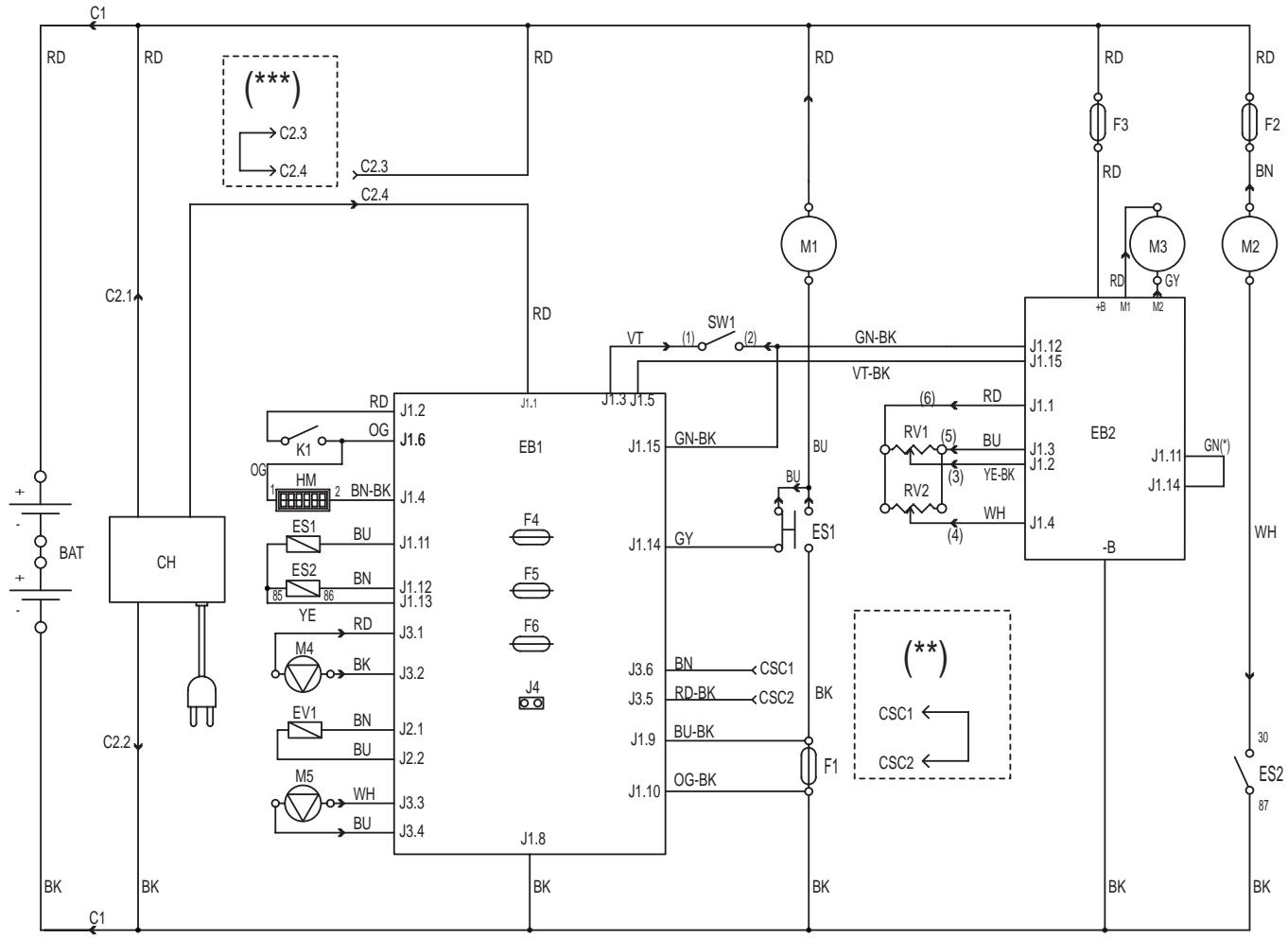

ELEKTRISCH SCHEMA VOOR BA 551 D, BA 551 CD, BA 611 D

BAT: Accu 24 V
C1: Accustekker
C2: Stekker acculader
CH: Acculader (optioneel)
CSC: Secundaire stekker voor schrobdek van houder voor cilindrische borstels
EB1: Elektronische installment functions
EB2: Elektronische installmenta andrijfsystem
ES1: Schakelaars motoren borstels
ES2: Relais aanzuigsysteme
EV1: Magneetklep reinigingsmiddel (optioneel)
F1: Zekering schrobdek
F2: Zekering aanzuigsysteme
F3: Zekering aandrijsysteme
F4: Zekering signaleringscircuit
F5: Zekering ontkoppeling borstels/padhouser
F6: Zekering pompen
HM: Urenteller (optioneel)
K1: Contactsleutel
M1: Motor borstel/padhouser
M2: Motor aanzuigsysteme
M3: Motor aandrijfsystem
M4: Waterpomp (optioneel)

M5: Pomp reinigingsmiddel (optioneel)
RV1: Potentiometer snelheid
RV2: Potentiometer maximale snelheid
SW1: Microschakelaar voor toestemming borstels/aandrijsysteme

() Alleen voor machines met een wield diameter van 250 mm
() Alleen voor machines met schrobdek voor houder voor cilindrische borstels
(^*) Alleen voor machines zonder interne acculader

Kleurcodering

BK:Zwart
BU: Blauw
BN: Bruin
GN: Groen
GY: Grijs
OG:Oranje
PK: Roze
RD: Rood
VT: Paars
WH: Wit

S311315

GEBRUIK

LET OPI!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd+zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OPI!

De elektrische onderdelen van deze machine konnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegt personeel worden gemonteerd. Stel de elektronische installment voor de functies en de geintegreerde acculader (optioneel) in aan de hand van het type accu (WET of GEL).

Controleer voordat u de accu's monteert of ze Niet beschadigd zijn.

Ontkoppel de stekker van de accu's en de accelader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

De machine heeft twee accu's van 12 V nodig, die volgens het schema zijn aangesloten (58).

De machine kan op een van de volgende manieren worden geleverd:

a) Met accu's (WET of GEL) op de machine gemonteerd, maar voor gebruik

1. Controller of de accu's via de stekker (12) op de machine zijn aangesloten.

2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): steek de contactsleutel (80) in het contact en draai deze in stand 'I'. (Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine in te schakelen.

Als het groene lampje (81a) gaat branden, zich de accu'skaar voor gebruik.

Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

b) De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Verwijder de dappen (53) van de accu's (52).

LET OPI!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werklandschoenen.

1. Vul de cellen van de accu met LODzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid LODzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kut u het water en loodzwavelzuur dat na het opladen boven op de accu blijf liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

c) Zonder accu's

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
   Raadpleeg voor keuze en montage een gekwalificierde leverancier.
2. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu's (WET of GEL). Ga waar bij te werk zoals in het volgende.Deel.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine en de accelader (indien van toepassing) in, door als volgt te werk te gaan:

Instelling van de machine (alleen voor BA 551)

1. Druk op de schakelaar (71) of (73) en kijk wat er in de eerste seconden nadat de machine is ingeschakeld gebeurt:
2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.
3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.
4. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.
5. Druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.
6. Houd tegelijkertijd de schakelaars (71) en (73) ingedrukt.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de machine (alleen voor BA 551 D, BA 551 CD, BA 611 D)

1. Draai de contactsleutel (80) waar I' en kijk wat er in de eerste seconden na het in werkig treden van de machine gebeurt:

2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.

4. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.

5. Schakel de machine uit door de contactsleutel (80) op 'O' te zetten.
6. Druk de schakelaars (71) en (73) tegelijkkortijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna waar 'I'.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de acculader (voor machines zonder interne acculader)

1. Verwijder de schroeven (A, Afb. 1) van het klepje voor het aflezen van de acculader.
2. Verwijder het klepje (B).
3. Zet de keuzeschakelaar (C) op WET voor accu's met lood of op GEL voor accu's met gel.
4. Monteer het kleje (B) en draai de schroeven (A) vast.

De accu's monteren

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Monteer de accu's.

DE ACCU'S OPLADEN

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Afbeelding 1

S311316

VOOR HET STARTEN VAN DE MACHINE

Montage/demontage van het schrobdek

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser/padhouder (18a en 18b) als het schrobdek voor de borstelhouser met cilindrische borstels (18c) worden gemonteerd/verwijderd.

Zie voor de montage/vervanging de betreffende procedure in het deel Onderhoud.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig+zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

Montage/verwijdering van de borstels/padhouder

1. Bij machines waarop het betreffende schrobdek is gemonteerd, konnen zowel de borstels (A, Afb. 2) als de padhoulders (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

1. Zet, indien aanwezig, de snelheidsregelaar (84) op de laagste stand door deze gegen de klok in te draaien.

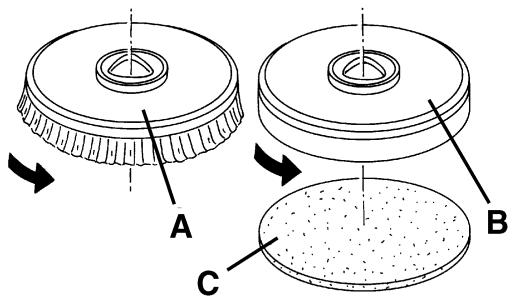

2. Plaats de borstels (A) of de padhoulders (B) onder het betreffende schrobdek (18a) of (18b).
3. Breng het schrobdek op de borstels/padhouder omlaag door het pedaal (11) in te drukken.
4. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand 'I'.
5. Druk op de schakelaar voor activering van de borstels/pads en het aanzuigsystem (71).
6. Druk de rijbediening (83) Lichtjes voorwaarts voor aankoppeling van de borstels/padhouser en LAST het daarna los. Herhaal eventueel de handeling totdat de borstels/padhouser aankoppelen.

Afbeelding 2

S311317

LET OPI!

(Alleen voor BA 551 D, BA 551 CD, BA 611 D): druk het paneel (83) zich helemaal in omdat de machine dan in beweging kankommen.

Wanner u de borstels/padhouser wilt loskoppelen, hoeft u het paneel (83) slechts Licht in te drukken waardoor alleen de motor van de borstels/padhouser wordt geactiveerd.

1. Wanner u de borstels/padhouser wilt verwijderen, moet het schrobdek omhoog worden gebracht door het pedaal (11) in te drukken. Druk daarna op de schakelaar (75) (waar aanwezig) en wacht totdat de borstels/padhouser tot op de vloer zichn gedaald.

(Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71).

Wonneer de machine Niet is voorzien van een system voor automatische ontkoppeling (schakelaar 75), verwijder dan handmatig de borstel/padhouser van de naaf en draai deze een slag gegen de draairichting in.

Beschikbare typen borstels

Modellen van 305 mm	Modellen van 530 mm
08603842 - Prolene	08837025 - Prolene
08603872 - Midlite Grit 180	08837028 - Midlite Grit 180
08603873 - Midgrit 240	08837029 - Midgrit 240
08603874 - Prolite	08837026 - Prolite
08603875 - Union Mix	08837027 - Union Mix

Handleiding voor toepassing van de borstels/pads (alleen aanbevelingen)

Modellen	Midlite Grit 180	Midgrit 240	Prolene	Prolite	Union Mix
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

De cilindrische borstels monteren/verwijderen (alleen voor BA 551 CD)

1. Zet de contactsleutel (80) in de stand '0'.

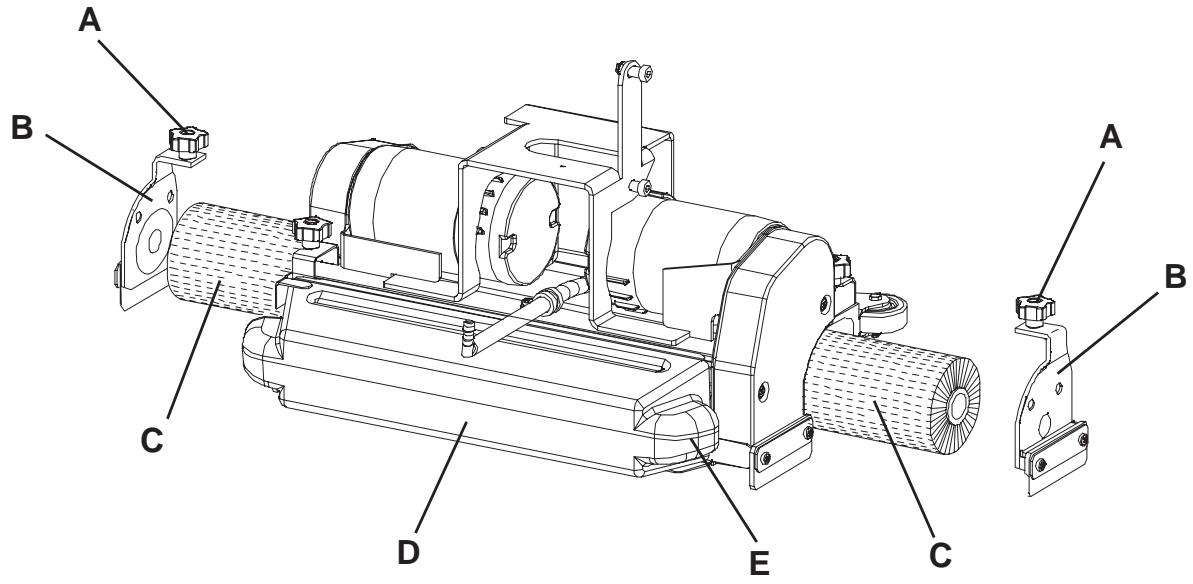

2. Breng het schrobdek van de houders voor cilindrische borstels omhoog door het pedaal (11) in te drukken.
3. Verwijder de wieltjes (A, Afb. 3) en de klepjes (B) door deze omlaag te drukken en druk uit te oefenen op de wieltjes.
4. Steek de cilindrische borstels (C) maar binnen.

De cilindrische borstels können aan beiden kanten worden gemonteerd.

1. Monteer de klepjes (B) en bevestig ze met de wieltjes (A).
2. Voer punten 1 tot en met 5 om de cilindrische borstels te verwijderen.

Afbeelding 3

S311318

Beschikbare typen cilindrische borstels

Modellen van 485 mm

909 5823 000 - Polypropyleen 0,40

909 5825 000 - Harde nylon 0,60

909 5824 000 - Zachte nylon 0,45

Handleiding voor toepassing van de cilindrische borstels (alleen aanbevelingen)

Modellen	Polypropyleen 0,40	Harde nylon 0,60	Zachte nylon 0,45
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektekels/breukstenen
Marmer
Vinyltekels
Rubberen tekels

Montage van de trekker

1. Monteer de trekker (25) enzet hem vast met de wielties (26). Sluit daarna de aanzuigslang (15) aan op de trekker.
2. Stel met behulp van het wielte (27) de trekker af zodate de achesterste rubber de grond over de hele lengte raakt en de voorste rubber ijets van de vloer staat.

Handleiding voor aankoppeling van de trekkers met schrobdeks voor borstelhouser/padhouder

Model schrobdek	Model trekker
Schrobdek met één borstel (18a), diameter borstel: 530 mm	Aluminium (Afb. 6), bredte 760 mm
Schrobdek met twee borstels (18b), diameter borstel: 305 mm	Staal (Afb. 5), bredte 810 mm
Schrobdek met twee cylindrische borstels (18c), lenghte borstel: 485 mm	Aluminium (Afb. 6), bredte 760 mm

Het reservoir van de schoonmaakoplossing of het spoelwater vullen

OPMERKING

Wanner de machine is voorzien van EDS (toevoersystem voor reinigingsmiddel) [schakelaar (77) (optioneel) actief], moet er schoon water in de tank worden gegoten, giet anders reinigingsmiddel in de tank.

1. Open de vulmond (8).
2. (Voor machines zonder EDS (toevoersystem voor reinigingsmiddel))

Vul de tank (20) met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden.

Vul de tank nied volledig met reinigingsmiddel. Laat enkele centimeters leeg staan.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

WAARSCHUWING!

Gebruik allen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

(Voor machines met EDS (toevoersystem voor reinigingsmiddel))

Vul de tank (20) met schoon water.

Vul de tank Niet volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan.

De temperatuur van het water mag Niet hoger zichn dan 40^

De tank met reinigingsmiddel vullen (voormachines met EDS (toevoersystem voor reinigingsmiddel))

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Open de dop (46).
4. Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel).

Vul het reservoir Niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

OPMERKING

Als de slang van het reinigingsmiddel (48) leeg is (bij een新产品ystem, bij een leeg system dat wordt gereinigd, etc.), kan het handig zijn voor het vullen van de slang een of meerdere keren een reinigingscylclusuit te voeren van het EDS (toevoersystem van het reinigingsmiddel) (zie de procedure in het hoofdstuk Onderhoud).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand 'I'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine in te schakelen.

Controer of het groene lampje (81a) brandt (accu opgeladen).

Wanner het gele lampje (81b) of het rode lampje (81b) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Zet deze op de werkplek:

2. door de machine met de handen op het stuur (2) te duwen (alleen voor BA 551).

3. de machine te starten met de handen op het stuur (2) en de de rijbediening (83) waar voren te drukken voor voorwaartse beweging enaar achteren te drukken voor achechterwaartse beweging (alleen voor BA 551 D, BA 551 CD, BA 611 D).

De maximale bewegingssnelheid is instelbaar met de regelaar (84).

1. Breng de trekker (25) omlaag met de hendel (10).
2. Breng het schrobdek met de borstelhouser padhouder omlaag door het pedaal (11) in te drukken.
3. Druk op de schakelaar voor activering van de borstels/pads en het aanzuigsystemeem (71).
4. Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
5. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3. Stel de maximale snelheid eventueel in met de regelaar (84).

De machine stoppen

1. stop de machine met het stuur (2) (alleen voor BA 551).
   stop de machine door de rijbediening (83) los te lien (alleen voor BA 551 D, BA 551 CD, BA 611 D).
2. Stop de borstels en het aanzuigsysteme door de schakelaars (71) en (73) in te drukken.
3. Breng het schrobdek met de borstelhouser padhouser omhoog door het pedaal (11) in te drukken.
4. Breng de trekker (25) omhoog met de hendel (10).
5. Controller of de machine Niet uit zichself kan bewegen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige.Deel.
2. Activeer eventuel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
3. Stop eventueel de machine en stel tenslotte het wieljtje voor afstelling van de uitlijing (27) van de trekker (25) af.

WAARSCHUWING!

Laat de borstels/padhouser nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk ingeschakeld werk, om te voorkomen dat het oppervlak beschadigd raakt.

Afstelling van de toevoer van het reinigingsmiddel in het spoelwater

(Voor machines met EDS (toevoersystem voor reinigingsmiddel))

Ga als volgt te werk om te controlleren of het percentage reinigingsmiddel dat waar het spoelwater worden geleid juist is:

1. Deactiveer de schakelaar voor afstelling van de toevoer (A. Afb. 4) [Het lampje (B)要去uitgeschakeld zichn].
2. Houd de schakelaar voor afstelling van de toevoer (A) ingedrukt. Tijdens de eerste 3 seconden van activering van de schakelaar要去 de indicator (C) branden om het percentage aan te gehen, zoals in de afbeelding.

Ga als volgt te werk om het percentage reinigingsmiddel dat waar het spoelwater worden geleid aan te passen:

1. Deactiveer de schakelaar voor afstelling van de toevoer (A. Afb. 4) [Het lampje (B)要去uitgeschakeld zichn].
2. Houd de schakelaar voor afstelling van de toevoer (A) ingedrukt totdat het lampje (B) knippert.
3. Laat de schakelaar (A) los. Houd deze opnieuw kort ingedrukt om maar het volgende percentage op de indicator (C) te gaan; herhaal de handeling totdat u de gewenste instelling bereikt.
4. Wacht totdat het lampje (B) stocht met knipperen en de brandende indicator (C) de toevoer van het spoelwater aangeeft: het neue percentage is ingesteld.

OPMERKING

Deinstelling van het percentage reinigingsmiddel wordt in het geheugen opgeslagen, ook nadat de machine wordtuitgeschakeld.

Afbeelding 4

S311319

Werken met de functie voor extra druk van de borstels/padhouder

1. Wanner het vuil op de vloer moeilijk is te verwijderen,kest u met extra druk op de vloer van de borstels/padhouder werken door het pedaal (11) in de stand (11c) te zetten.

WAARSCHUWING!

De functie voor extra druk van de borstels kan nicht worden ingeschakeld als het schrobdek voor de houder met cilindrische borstels (18c) is gemonteerd.

Ontlading van de accu'sijdens de werkzaamheden

1. Zolang het groene lampje (81a) brandt, laden de accu's de machine normal werken.

Wanner het groene lampje (81a) uit gaat en het gele lampje (81b) gaat branden, moeten de accu's worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gezebrukke accu en de uit te voeren werkzaamheden).

Wanner het rode lampje (81c) gaat branden, werkt de machine nicht meer. Na enkele seconden worden de borstels/padhouser automatisch gestopt; alleen het aanzuigsysteme en (alleen voor BA 551 D, BA 551 CD, BA 611 D) het aandrijfsysteme blijven werkden, zodat eventuele natte delen van de vloer+kunnen worden gedroogd en de machine aan een plaat kan worden gebracht waar de accu's+kunnen worden opgeladen.

WAARSCHUWING!

Als de accu's bijna leeg+zijn, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystemeneteer als de vuilwatertank (21) vol is. Wanner het aanzuigsystem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsystem toeneemt.

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wanner de vlotter erder ingrijpt als de machine met een plotselinge beweging worden stopgezet), kut u het systeem waar activeren door het met de schakelaar (73)uit te schakelen, de afdekking (22) te openen en te controleren of de vlotter in het rooster (36) tot hetiveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsystemeonder met de schakelaar (73).

Als de vuilwatertank (21) vol is, kurz u de tank als volgt legen.

Tank met vuil water legend

1. Stop de machine.
2. Breng het schrobdek met de borstelhouser padhouser omhoog door het pedaal (11) in te drukken.
3. Breng de trekker (25) omhoog met de hendel (10).
4. Breng de machine waar de aangewezen 'verzamelzone'.
5. Leeg de vuilwatertank met behulp van de flexibele slang (16). Vul na de werkzaamheden het reservoir met schoon water. Gebruik waar aanwezig de uittrekbare slang (9).

Tank met reinigingsmiddel/schoon water legen

1. Voer de Voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met de flexibele slang (17). Vul na de werkzaamheden het reservoir met schoon water.

De afvalcontainer van de cilindrische borstels legen (alleen voor schrobdek met cilindrische borstels)

1. Stop de machine.
2. Verwijder met het schrobdek voor de houder van de cilindrische borstels omlaag de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zijwaarts te trekken.
3. Leeg en spoel de container (D) en plaats hem terug door de betreffende bevestigingen weer vast te koppelen.

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achechterlaat:

1. Verwijder de borstels/padhoulders zoals in het betreffende deel wordenuitgelegd.
2. Leeg de tanks (20 en 21) en de afvalcontainer (D, Afb. 3) aan de hand van het specifieke deel.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstels/padhouser en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' UIT.
2. Ontkoppel de stekker (12) van de accu's.

Na de eerste 8aar moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud.

Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OPI!

De handelingen要去en worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees darüber eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatie of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandelieing, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
DE ACCU'S OPLADEN
Reiniging van de trekker
Reinigung van de borstels/pads
Reinigung van de tanks, van het aanzuigrooster met vlotter en contrôle van de pakking van de afdekking
Controle en verrang ing van de rubbers van de trekker
Reinigung van het filter voor het reinigingsmiddel/schoon water
Reinigung van de motor voor het aanzuigsystem
Controle van het peil van de vloeistof in de WET-accu's
Controle van de bevestig ing van schroeven en moeren			(1)
Controle of verrang ing van koolborstels voor de motoren van de borstels/padhouder				(2)
Controle of van der koolborstels van de motor van het aanzuigsystem				(2)
Controle of van der koolborstels van de motor voor het aandrijsystem (alleen voor BA 551 D, BA 611 D)				(2)

(1): En na de eerste 8 bedrijfsuren.
(2): Onderhoud door een servicecentrum geauthoriseerd door Nilfisk-Advance.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's altijd opgeladen, odomat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder worden. Controller minstens een keer per week of de accu's+zijn opgeladen.

WAARSCHUWING!

Wanner u de accu's met een exter acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd.

LET OPI!

Tijdens het opladen van de WET-accu's komt het zeer explosieve waterstofgas vrij. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht geroekt worden.

Houd de tank geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Voorbereidende handelingen

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Zet de machine op een plaats waar de accu's+kennen worden opgeladen.
3. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

1. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

2. Alleen voor WET-accu's:

3. Controleer het niveau van de elektrolyt van de accu's (52); vul het niveau eventueel bij via de doppen (53).

4. Laat alle doppen (53) open als u de accu's daarna oplaadt.

5. Reinig indien nodig de bovenkant van de accu's.

6. Laad de accu's op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu's met externe acculader opladen

1. Controller of de exter acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader moet gelijk zich aan 24V
2. Ontkoppel de stekker (12) van de accu's en sluit die op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los.
5. (Alleen voor WET-accu's) Controller of het niveau van de elektrolyt in de accu's correct is en sluit alle doppen (53).
6. Sluit de stekker (12) van de accu's weeer aan op de aansluiting op de machine.
7. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de freiuentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zie het plaatje (34) op de machine]. Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Het rode lampje (94) brandt op het bedieningspaneel van de acculader om aan te geben dat de acculader de accu's oplaadt.
2. Als het groene lampje (92) brandt, is het opladen van de accu's voltooid.
3. Wanner de accu's volledig zich opgeladen, koppelt u de kabel (6) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).
4. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

OPMERKING

Zie voor meer informatie over de werking van de acculader (90) de betreffende handleiding.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

(Alleen wanner de machine is voorzien van een urenteller)

1. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand 'I'.
2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door demachine is uitgevoerd.
3. Druk nog een keer op de schakelaar (73).
4. Zet de contactsleutel (80) in de stand '0'.

REINIGING TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt odomat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'. (Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schake
3. Breng de trekker (25) omlaag met de hendel (10).
4. Draai de wieltjes (26) los en verwijder de trekker (25).
5. Ontkoppel de aanzuigslang (15) van de trekker.
6. Spoel en reinig de trekker van staal (Af. 5) of van aluminium (Afb. 6). Reinig vooral de ruimten (A, Afb. 5 of 6) en de opening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel zichen en geen sneden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
7. Monteer de trekker wee in de omgekeerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

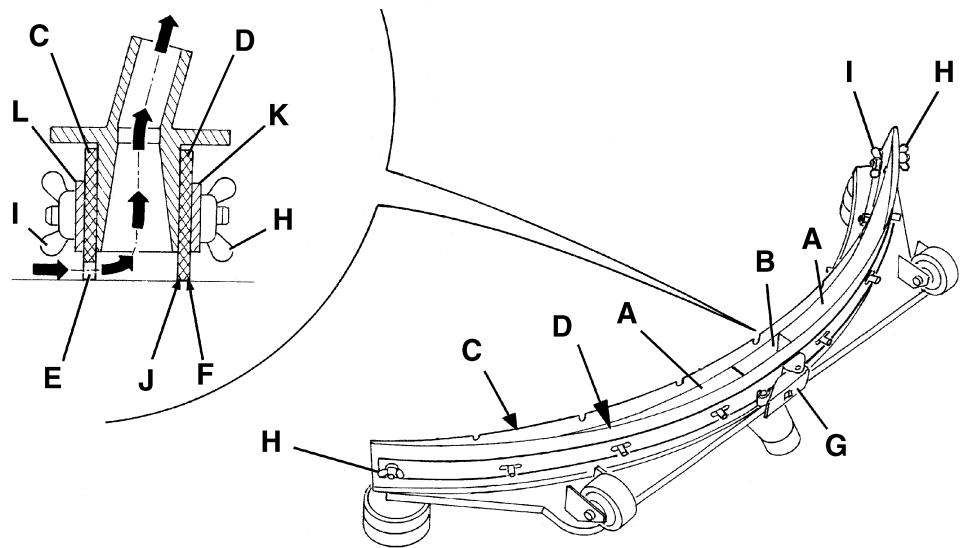

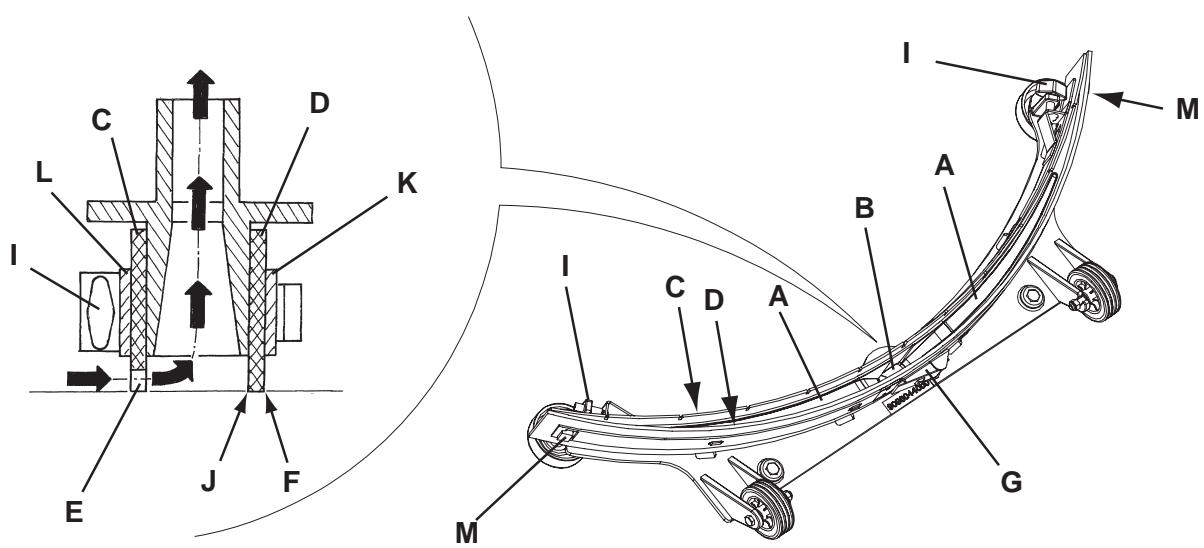

1. Reinig de trekker van staal (Afb. 5) of van aluminium (Afb. 6) en waar bij te werk zoals in het vorige deel.

2. Controller of de stroken (E, Afb. 5 of 6) van de voorste rubber (C) en de stroken (F) van dechterste rubber (D) tegelijkertijd over de hele lengte op het controlevlak steunen. Als dat Niet het geval is,要去 u ze als volgt in hoogte verstellen:

3. Koppel de trekstang (G, Afb. 5 of 6) los, draai de vleugelmoeren (H, Afb. 5) los of koppel de houlders (M, Afb. 6) los; stel de achechterste rubber (D, Afb. 5 of 6) af en draai daarna weer de vleugelmoeren vast of koppel de steunen wee aan. Bevestig de trekstang.
   Draai de wieltjes (I) los en stel de voorste rubber (C, Afb. 5 of 6) af; draai daarna de wieltjes wee vast.

4. Controller of de voorste rubber (C, Afb. 5 of 6) en dechterste rubber (D) heel zijn en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (J) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heelijken. Als de andere randen ook versleten�, moet u de rubber verrangen. Dat doet u als volgt:

Koppel de trekstang (G) los, verwijder de vleugelmoeren (H) of koppel de houders (M) los. Verwijder de bevestigingsband (K) en verrang/roteer dechychterste rubber (D). Monteer de rubber wee in de omgekeerde volgorde van demontage.
- Draai de wieljtes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber waar in de omgekeerde volgorde van demontage.

Na het verwangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (15) aan op de trekker.
2. Monteer de trekker (25) en draai de wieltjes (26) vast.
3. Stel eventueel het wielje voor afstelling van de uitlijning (27) van de trekker af.

Afbeelding 5

S311320

Afbeelding 6

S311326

REINIGING VAN DE BORSTELS/PADS

WAARSCHUWING!

Wij raden u aan werkhandsochoenen te dragen als u de borstels/pads/cilindrische borstels reinigt sondern er vuil aan kan blijven hangen.

1. Verwijder de borstels/pads van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spelod be borstels/pads met water en reinigingsmiddel.
3. Controller of de borstels/pads heel zich en nicht overmatig versleten. Anders要去z worden verrangen.
4. Verwijder van het schrobdek voor de houder met cilindrische borstels de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zichwaarts te trekken.

Leeg en spoel de afvalcontainer (D) enplaats hem terug door de interne bevestigingen weer vast te koppelen.

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLE VAN DE PAKKING VAN DE AFDEKKING

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

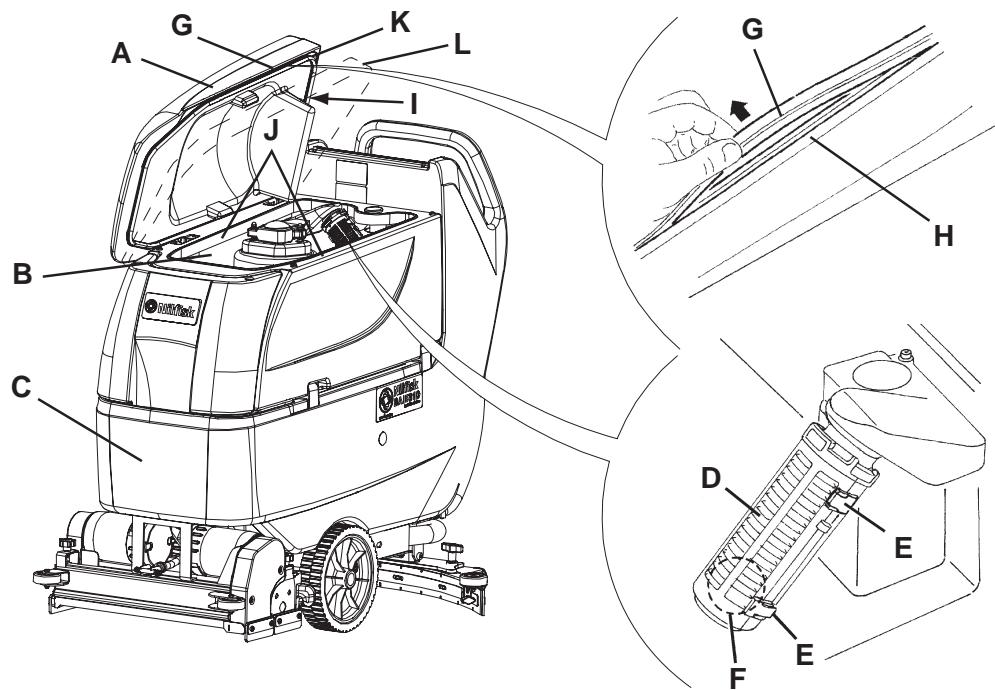

1. Open de afdekking (A, Afb. 7) in de stand voor spoelen (L).
2. Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water.

Verwijder het water UIT de tanks met de slangen (16 en 17).

1. Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg enplaats weer terug.
2. Controller of de pakking (G) van de afdekking van de tank heel is.

OPMERKING

De pakking (G) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een neue pakking monteert,要去 u de bevestiging (I)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (J) waarmee de pakking (G) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.
2. Controller of de compensatieopening (K) nicht worden belemmerd, reinig deze anders.

OPMERKING

Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peel blijft.

1. Sluit de afdekking (A).

Afbeelding 7

S311321

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlakke ondergrund.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

1. Open de vuilwatertank.
2. Haal eventueel het water uit de tank met de slang zodat u het filter kunt zien.
3. Controller of het voorfilter schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.
4. Voer de punten 1, 2 en 3 in de omgekeerde volgorde UIT.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

(Voor machines zonder EDS (toevoersystem voor reinigingsmiddel))

1. Zet de machine op een vlakke ondergrund.
2. (Alleen voor BA 551 D, BA 551 CD, BA 611 D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 551): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

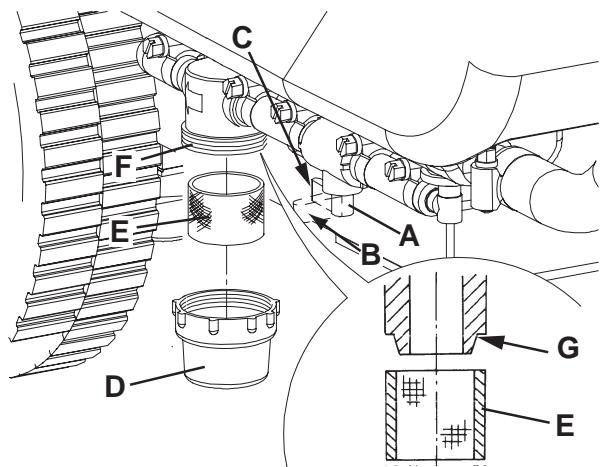

1. Sluit het kraantje van het reinigingsmiddel (A, Afb. 8) dat zich onder de machine bevindt,chter het achechterwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.
2. Verwijder de transparante afdekking (D) en verwijder daarna het filterrooster (E). Reinig ze en monteer ze waar in de steun (F).

OPMERKING

Plaats het filterrooster (E) op de juiste manier谈起 in de houder (G) van de steun (F).

1. Open het kraantje (A).

Afbeelding 8

S311322

REINIGING VAN HET SCHOONWATERFILTER

(Voor machines met EDS (toevoersystem voor reinigingsmiddel))

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de afdekking (22) en contrôleer of de vuilwatertank (21) leeg is. Leegudge anders met de aftapslang (16).
4. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

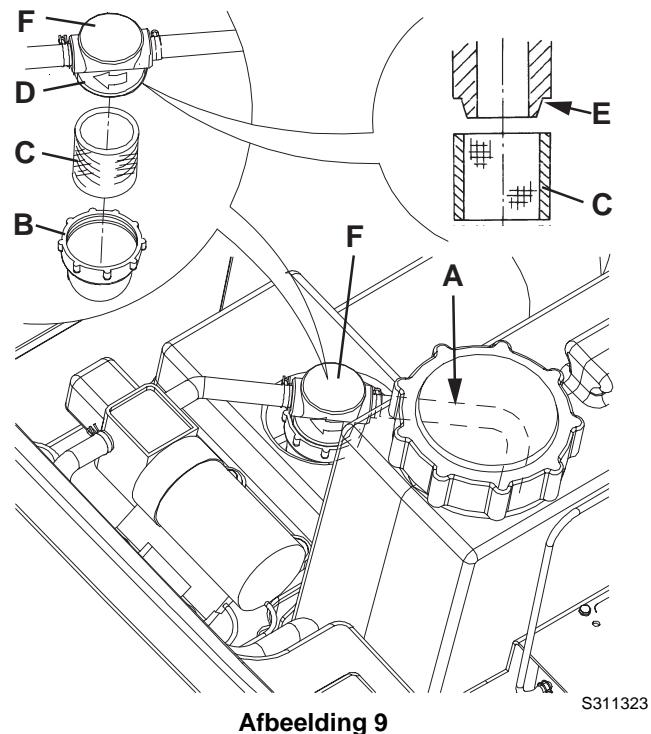

5. Breng de slangen (A, Afb. 9) iota omhoog en draai op de filtereenheid voor het schone water (F) de transparante afdekking (B) los en verwijder het filterrooster (C). Reinig ze en monteer ze weer in de steun (D).

OPMERKING

Plaats het filterrooster (C) op de juiste manier terug in de houder (E) van de steun (D).

1. Plaats de slang (A) en de filtrerenheid (F) terug.

CONTROLE/VERVANGING VAN DE ZEKERINGEN

1. Ontkoppel de stekker van de accu's (12).
2. Verplaats de aftapslang van het vuile water (16).
3. Verwijder, waar van toepassing, de kabel van de acculader (I, Afb. 10)uit de steun (J).

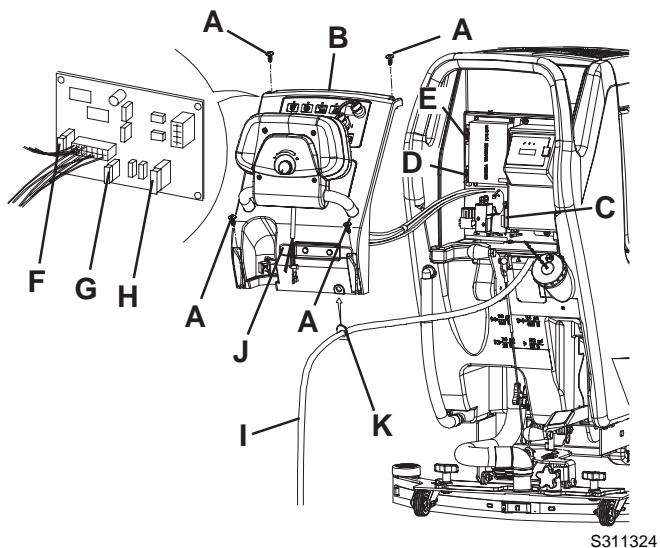

4. Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waar bij het rubberen dopje (K)uit de houder op de rijbediening (B) worden gehaald.
5. Controller / verwang de volgende zekeringen:

(C) Zekering F1, schrobdek borstelhouser: (40 A)
(D) Zekering F2, aanzuigsystem: (30 A)
(E) Zekering F3, aandrijfsystem: (30 A) ()
(F) Zekering F4, signaleringscircuits: (3 A)
(G) Zekering F5, loskoppeling borstels/padhouder: (20 A) ()
(H) Zekering F6, pompen: (3 A) (*)

(*) Alleen voor BA 551 D, BA 551 CD, BA 611 D

1. Voer de punten 1 tot en met 4 in de omgeekerde volgorde UIT.

Afbeelding 10

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET

BORSTELHOUDER/PADHOUDER/HOUDER VOOR CILINDRISCHE BORSTELS

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser/padhouder (18a en 18b) als het schrobdek voor de borstelhouser met cilindrische borstels (18c) worden gemonteerd/verwijderd.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig zich ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

Demontage

1. Zet de machine op een vlakke ondergrond.
2. Verwijder de borstels/padhouders zoals in het betreffende deel worden uitgelegd. Verwijder de cilindrische borstels Niet.
3. Breng het schrobdek met de borstelhouser padhouder omlaag door het pedaal (11) in te drukken.

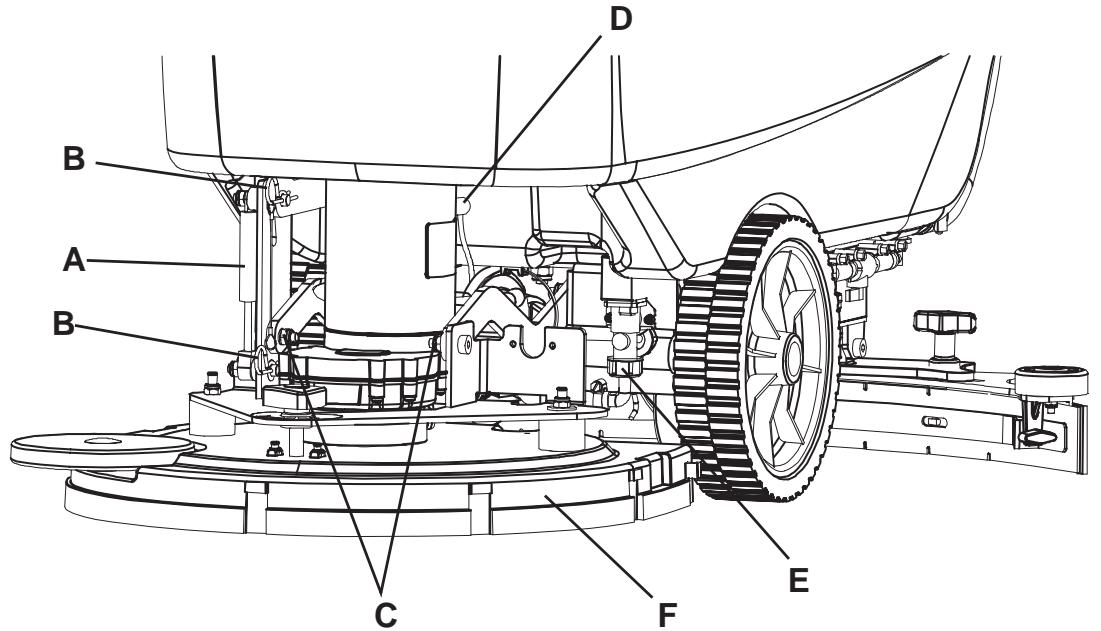

4. Verwijder waar aanwezig de borgpennen (B, Afb. 11) en de gasveer (A).
5. Ontkoppel de elektrische aansluiting (D) van de motoren voor de borstels/padhouder.
6. Koppel het verbindingsstuk (E) van de leiding van het reinigingsmiddel los.
7. Verwijder de schroeven (C) en verwijder het schrobdek van de borstelhouser padhouder (F).

Montage

1. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let waar bij op het volgende:

2. wonneer het schrobdek voor de houder met cilindrische borstels (18c) is gemonteerd, hoeft de gasveer (A) Niet te worden gemonteerd.

Afbeelding 11

S311325

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met EDS (toevoersystem voor reinigingsmiddel))

Reinig de tank met reinigingsmiddel (45) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16). Sluit de afdekking (22).
3. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
4. Draai de dop los en ontkoppel de slang (48)uit de tank (45).
5. Verwijder de tank door deze uit de bevestigingen los te koppelen.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Monteer de tank (45) en sluit deze aan op de slang (48).
8. Nadat de tank met reinigingsmiddel is geleegd, moet u möglichk het EDS (toevoersystem voor reinigingsmiddel) spoelen (zie hiervoort het vorige deel).

EDS (TOEVOERSYSTEEM REINIGINGSMIDDEL) SPOELEN

(Voor machines met EDS (toevoersystem voor reinigingsmiddel))
1. Reinig de tank met reinigingsmiddel zoals in het vorige deel worden beschreven. U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp awhileblijven als volgt verwijderen.
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.
3. Start de machine door de contactsleutel (80) op 'I' te zetten.
4. Activeer het EDS (toevoersystemeininigingsmiddel) met de schakelaar (77). Controller of het lampje (78) op de schakelaar brandt.
5. Druk gelijktijdig de schakelaars (77 en 82a) in totdat het lampje (78) van de schakelaar begint te knipperen (na ongeveer 5 seconden).
6. Laat de schakelaars los en wacht totdat het lampje (78) stopt met knipperen en het aanzuigsystem wordt geactiveerd.
7. Zuig de resten van het reinigingsmiddel op die op de vloer zichn achtergebleven.
8. Zet de contactsleutel (80) in de stand '0'.
9. Pak de handgreep (41) vast en breng met zorg de tank (40) omhoog. Controller of de slang (48) leeg is, herhaal anders punten 3 tot en met 9.

OPMERKING

De spoelcylus duurt ongeveer 30 seconden. Daarna worden automatisch de aanzuigfunctie ingeschakeld zodat de resten van het reinigingsmiddel maar buitenkommen.

Het spoelen kan ook worden uitgevoerd met de tank voor het reinigingsmiddel (45) vol water, zodat het systeme grondig worden gespoeld.

Het is handig om deze spoelhandeling uit te voeren als het EDS (toevoersystem van het reinigingsmiddel) erg vuil is en na een lange periode van stilstand of als de machine langearendiet is gereinigd.

Het systemd kan ook worden gespoeld om het vullen van de slang voor het reinigingsmiddel te versnellen als de tank (45) vol is en het systemd nog leeg.

Het spoelen kan eventuele meertere keren acheer elkaar worden uitgevoerd.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren werknen nicht; er brandt geen enkel lampje.	Stekker accu's (12) ontkoppeld.	Sluit aan.
	Accu's—helemaal leeg.	Laad de accu's op.
De machine beweegt nicht(Alleen voor BA 551 D, BA 551 CD, BA 611 D)	De machine is gestart met de contactsleutel (80) verwijl de rijbediening (83) worden ingedrukt.	Zet de contactsleutel (80) op '0' en herhaal de startprocedure zonder de rijbediening (83) in te drukken.
De borstels werknen nicht; het rode lampje (81c)brandt.	Lege accu's	Laad de accu's op.
Onvoldoende aanzuiging van het vuile water.	Vuilwatertank (21) vol.	Leeg de tank.
	Flexibele slang (15) ontkoppeld van de trekker.	Sluit aan.
	Aanzuigrooster (36) beschadigd of vlotter gesloten.	Reinig het rooster of controller de vlotter.
	Trekker (25) vuil of rubbers van de trekker versleten of beschadigd.	Reinig en controller de trekker.
	Afdekking van de tanks nicht juist gesloten of pakking (31) beschadigd of compensatieopening (33) verstopt.	Sluit de afdekking op de juiste manier of verwang de pakking of reinig de compensatieopening.
Onvoldoende toevoer van het reinigingsmiddelণn der borstels.	Filter van het reinigingsmiddel (54) of van het schone water (51) vuil.	Reinig het filter.
	Tank (21) vuil (uitlaatopening verstopt).	Reinig.
Trekker maakt groeven.	Vuil onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Vervang de rubbers.
	Trekker Niet uitgelijnd met wieeltje (27).	Lijn deze UIT.

OPMERKING

Als de machine met optionele gemonteerde acculader is aangeschäft, werkt de machine nicht zonder de acculader op de machine. Als u problemen heeft met de acculader,kest u het Beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk-Advance. Zij beschikken over de werkplaatshandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去 hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en geschaden en verrolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels/pads
Kunststoff slangen en onderdelen
Elektrische en elektronische onderdelen (^*)

(^*) : Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk-Advance-kantoor.
