GEBRUIKSAANWIJZING BA 410 NILFISK

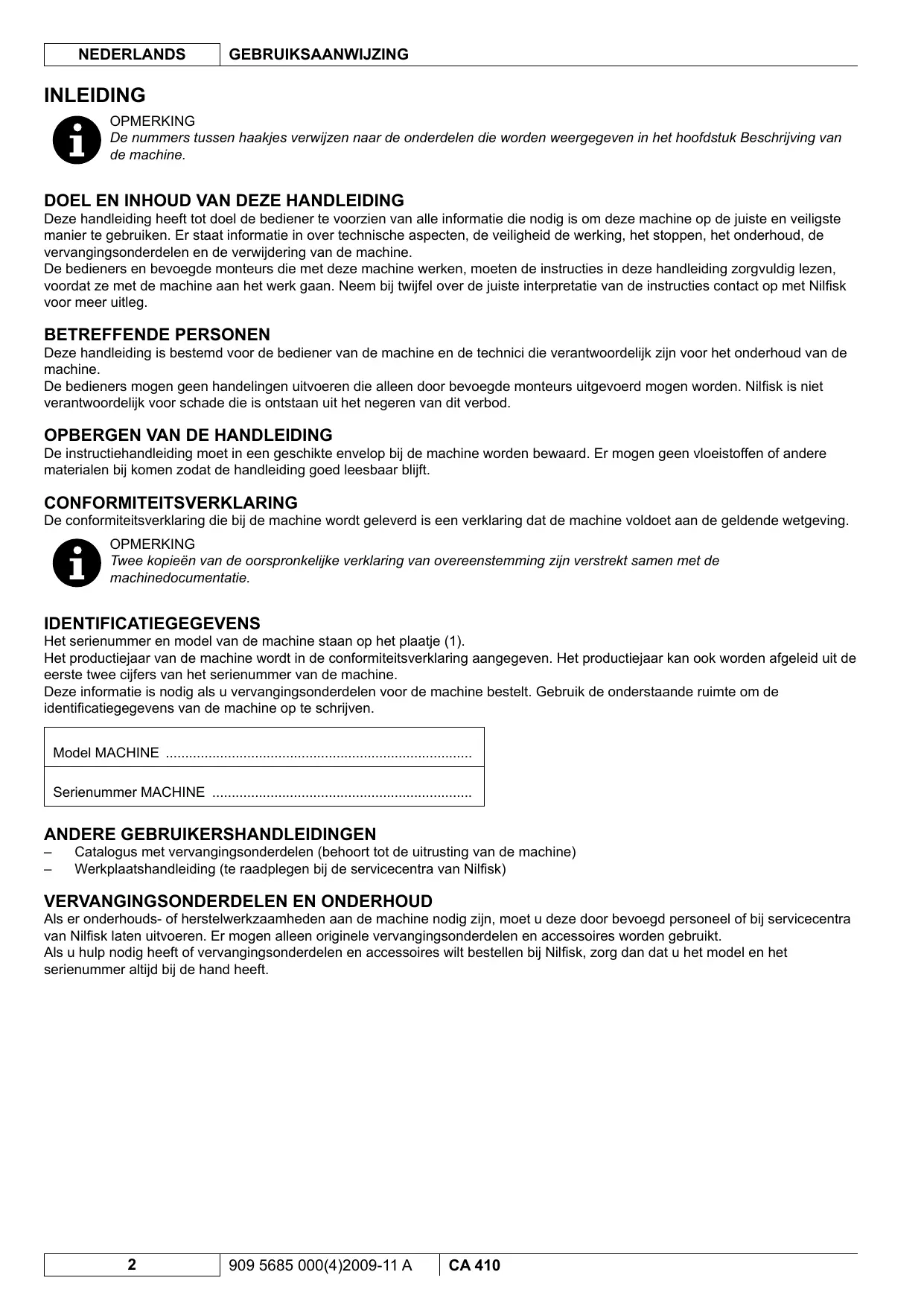

NEDERLANDS GEBRUIKSAANWIJZING INLEIDING OPMERKING De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg. BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vioeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blifft. CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelijke verklaring van overeenstemming zin verstrekt samen met de machinedocumentatie. IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het plaatje (1). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven. Model MACHINE … Serienummer MACHINE ….. ANDERE GEBRUIKERSHANDLEIDINGEN — Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine) — Werkplaatshandieiding (te raadplegen bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model en het serienummer altijd bij de hand heeft. 2 909 5685 000(4)2009-11 A CA 410

GEBRUIKSAANWIJZING NEDERLANDS

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk. BEDRIJFSCAPACITEIT Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en moeten door een bevoegde bediener worden gebruikt. Deze schrobmachines zijn niet geschikt voor het reinigen van kleden of tapijt. ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts en achterwaarts, véér en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer altijd of de volgende onderdelen bij uw machine zijn geleverd: — Bedienershandleiding van de schrobmachine — Catalogus met vervangingsonderdelen van de schrobmachine VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan. GEBRUIKTE SYMBOLEN GEVAAR! Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan. LET OP! Dit symbool geeft een mogelijk risico op persoonlijk letsel aan. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Geeft aan dat wordt aangeraden deze verkorte handleiding te lezen voordat u met de machine aan het werk gaat. WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. CA 410 909 5685 000(4)2009-11 A 3

NEDERLANDS GEBRUIKSAANWIJZING ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. De stekker moet uit het contact worden verwijderd voordat er reinigings- of onderhoudswerkzaamheden GEVAARI! worden uitgevoerd, onderdelen worden vervangen of functies worden omgezet. Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan. De machine mag niet worden gebruikt door kinderen of mensen met een handicap. Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van schadelijke stof. Deze machine is voorzien van een voedingskabel met aarding en een geaarde stekker. Bij storingen of LET OP! elektrische blokkering van de machine verkleint de aarding de kans op een elektrische schok. De stekker moet in een geschikt stopcontact met aarding op basis van de geldende wetgeving worden gestoken. Bij verkeerde aansluiting bestaat de kans op een elektrische schok. Wanneer u twijfelt over de aanwezigheid van een aarding bij het te gebruiken stopcontact, raadpleeg dan een gekwalificeerde monteur. Voer geen aanpassingen aan de stekker van de machine door. Wanneer de stekker niet op het stroomnet kan worden aangesloten, moeten er geaarde stopcontacten worden geïnstalleerd door een gekwalificeerde monteur, op basis van de geldende wetgeving. Voordat u de voedingskabel op het stroomnet aansluit, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine (1) overeenkomen met de spanning van het stroomnet. Haal de stekker van de machine niet uit het stopcontact door aan de voedingskabel te trekken. Als de machine moet worden losgekoppeld, moet u aan de stekker trekken, niet aan de kabel. Raak de stekker of machine niet met natte handen aan. Zet alle bedieningsonderdelen uit voordat u de stekker van de machine uit het stopcontact trekt. Controleer regelmatig de voedingskabel op schade zoals barsten, scheuren of veroudering. Wanneer de kabel is beschadigd, moet hij worden vervangen. Als de voedingskabel is beschadigd, moet deze door de fabrikant of door uw serviceafdeling worden vervangen. Ga om elk risico te vermijden voor het vervangen van een beschadigde voedingskabel naar een geautoriseerd servicecentrum van Nilfisk of vraag een gekwalificeerde monteur. Gebruik de voedingskabel niet om de machine te trekken of te vervoeren en gebruik de kabel niet als hendel. Zorg dat de voedingskabel niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de voedingskabel. Zorg dat de draaiende borstels geen contact maken met de voedingskabel. Houd de voedingskabel uit de buurt van warme opperviakken. Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel de machine van het stroomnet als de machine niet wordt gebruikt en voordat er onderhoudswerkzaamheden worden uitgevoerd. Wanneer de machine onbeheerd wordt achtergelaten, moet de machine zodanig worden beveiligd dat hij niet kan gaan bewegen. Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag niet onder vochtige omstandigheden worden gebruïkt of opgeslagen. Sluit voordat u de machine gebruiïkt alle afdekkingen en/of kleppen. Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent. Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. 4 909 5685 000(4)2009-11 A CA 410

GEBRUIKSAANWIJZING NEDERLANDS LET OP! Gebruïk de machine niet op een hellende ondergrond. Gebruïk de machine niet in bijzonder stoffige ruimten. Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden. Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. Zet geen flessen vloeistof op de machine. De temperatuur moet bij gebruïk van de machine tussen de 0°C en +40°C liggen. De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. De vochtigheidsgraad moet tussen 30% en 95% liggen. Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. Gebruik de machine niet als vervoermiddel. Laat de borstel/pad niet werken als de machine stilstaat, om schade aan de vloer te voorkomen. Gebruïk bij brand een poederbrandblusser. Gebruik geen water. Verwijder de beschermingsdelen van de machine nooîit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud. Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. Verwijder of verander geen plaatjes van de fabrikant op de machine. Deze machine is niet geschikt voor gebruik op straat of openbare wegen. Wees voorzichtig als de machine bij vriestemperaturen wordt gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen. Gebruiïk alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandieiding wordt gespecificeerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Wanneer de machine + __ niet goed werkt + beschadigdis +__abnormale lekkage van schuim of water vertoont + _bloot is gesteld aan de weersomstandigheden terwijl hij was geopend +__nat is geworden of in het water is gevallen moet u de machine onmiddellijk uitschakelen en contact opnemen met een geautoriseerd servicecentrum van Nilfisk of een gekwalificeerde monteur. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). CA 410 909 5685 000(4)2009-11 A 5

NEDERLANDS GEBRUIKSAANWIJZING

1. Plaatje met serienummer / technische gegevens /

conformiteitsmarkering Stuur Bedieningshendel voor reinigingsmiddel Stelhendel voor toevoer reinigingsmiddel in ECO- stand (economische stand voor water, voor een geprogrammeerde reiniging van 70-80 minuten) Afdekking vuilwatertank nEswoN Middelste wielen op vaste as

7... Achterwiel voor ondersteuning tijdens transport/parkeren

12. Bevestigingswieltjes trekker

13. Rubber voorste trekker

15. Bevestigingsveren rubber trekker

16. Uitlaatslang voor vuil water

Hendel voor instelling van de kanteling van het stuurwiel

17. Steun voor uitlaatslang voor vuil water

18. Uitlaatklep voor reinigingsmiddel

19. Hendel voor de stand omhoog/omlaag van de trekker

20. Filter voor reinigingsmiddel

22. Aanzuigslang van de trekker

24. Stekker voor stand transport-/parkeermechanisme

25. Steun voor borstel/padhouder

27. Tank voor reinigingsmiddel

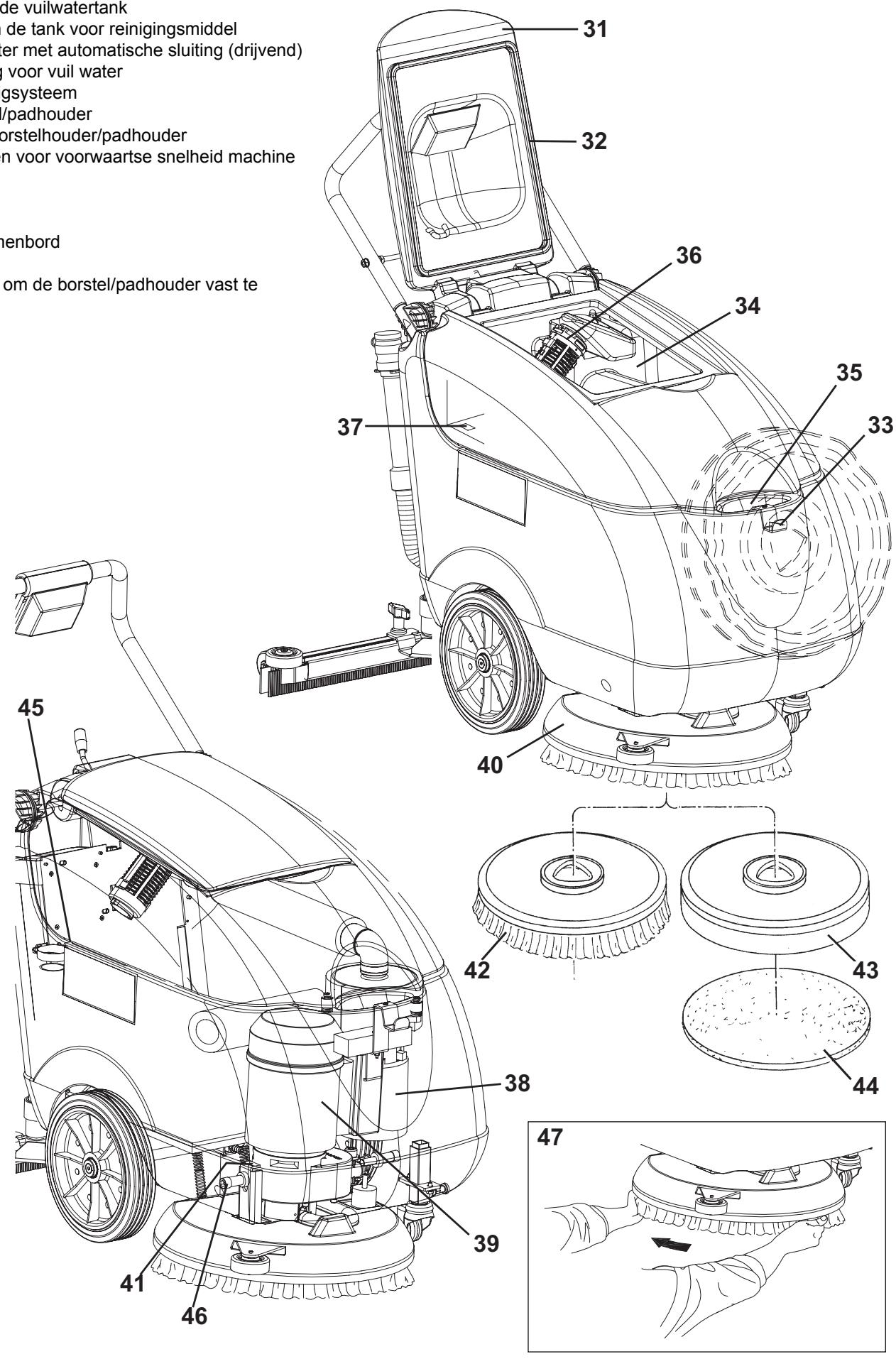

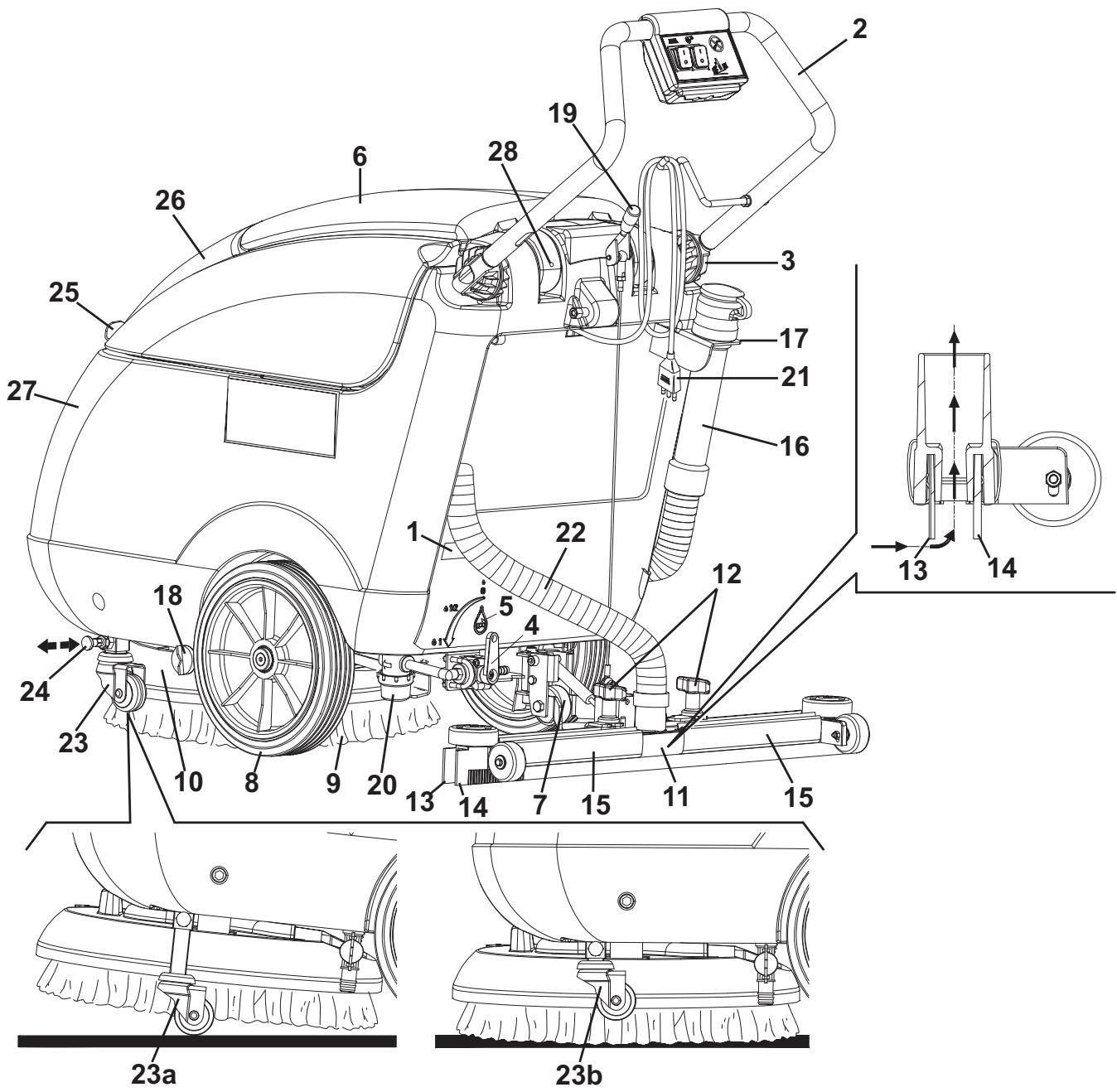

GEBRUIKSAANWIJZING NEDERLANDS OPBOUW VAN DE MACHINE (Vervolg)

33. Steun voor borstel/padhouder

34. Ruimte voor de vuilwatertank

35. Vulmond van de tank voor reinigingsmiddel

36. Aanzuigrooster met automatische sluiting (drijvend)

37. Aftapopening voor vuil water

38. Motor aanzuigsysteem

39. Motor borstel/padhouder

40. Schrobdek borstelhouder/padhouder

41. Stelschroeven voor voorwaartse snelheid machine

45. Kastje klemmenbord

47. Draairichting om de borstel/padhouder vast te

NEDERLANDS GEBRUIKSAANWIJZING

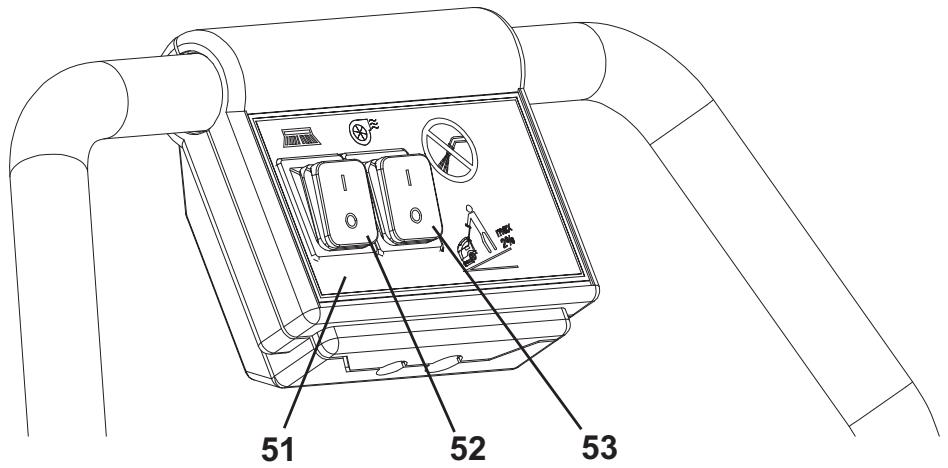

52. Schakelaar borstel/padhouder

53. Schakelaar aanzuigsysteem

ACCESSOIRES / OPTIES S310237A Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine: — _ Borstels/pads van verschillende materialen Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. TECHNISCHE EIGENSCHAPPEN Algemeen CA 410 - 230 Volt CA 410 - 115 Voit Lengte machine 997 mm Breedte machine met trekker 720 mm Breedte machine zonder trekker 570 mm Minimale/maximale hoogte met verstelbaar stuur 730 - 836 mm Totaal gewicht van de machine 65 kg Minimale draaicirkel 750 mm Breedte reinigingsviak 430 mm Diameter middelste wielen op vaste as 250 mm Diameter borstel/pad 430 - 432 mm Druk achterwielen op de vloer 1,0 N/mme Druk voorwiel op de vioer 1,9 N/mme Druk van de borstel/pad op de vloer 28 kg Prestaties CA 410-230 Voit | CA 410-115 Voit Aanzuiging 1.316 mmH,0 Toerental motor borstel/padhouder 150 toeren/min.… | 170toeren/min. Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871) (LpA) 70 dB(A) + 3dB(A) Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871) (LwA) 87 dB(A) Trilingsniveau op de arm van de bestuurder (ISO 5349-1) < 2,5 m/s? Vermogen van motor voor aanzuigsysteem 550 W Vermogen motor borstel/padhouder 1.100 W 550 W Maximale hellingshoek 2% Spanning systeem 230 V- 50 Hz 115 V- 60 Hz Inhoud schoonwatertank 23 liter Inhoud vuilwaterreservoir 21 liter 8 909 5685 000(4)2009-11 A CA 410

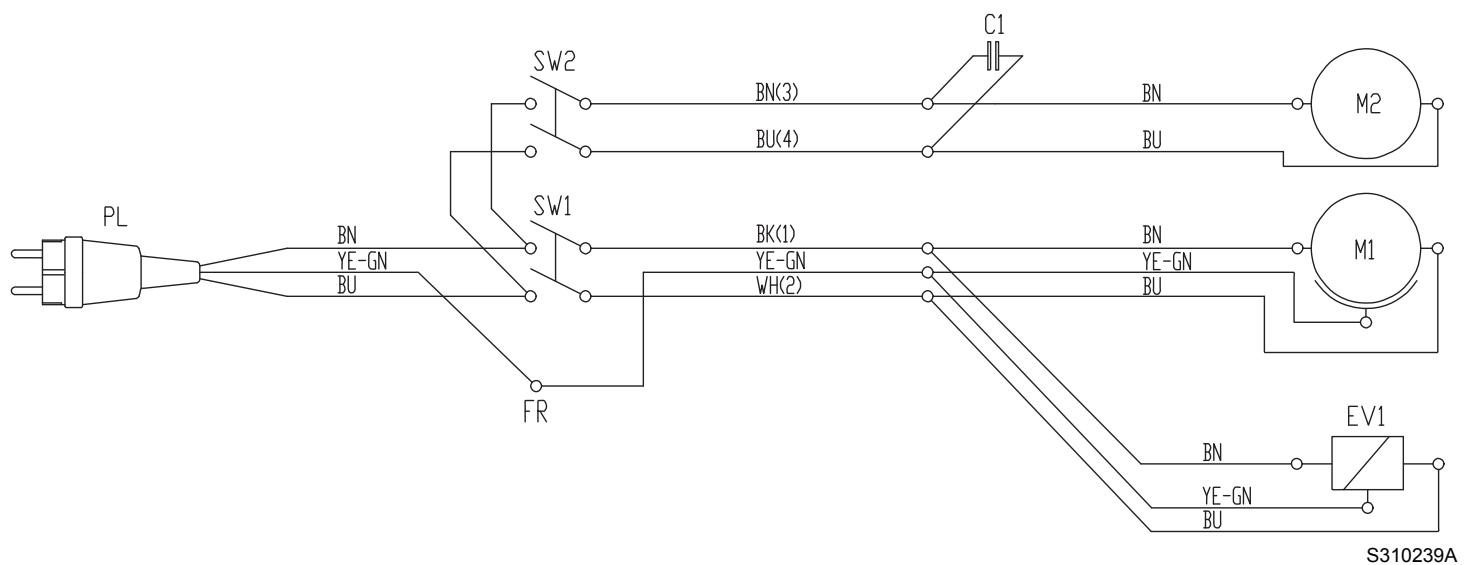

GEBRUIKSAANWIJZING NEDERLANDS ELEKTRISCH SCHEMA Legenda Kleurcodering c1 Onderdrukker BK Zwart EV1 | Magneetklep water BU Blauw FR Frame BN Bruin mi Motor borstel/padhouder GN Groen M2 Motor aanzuigsysteem Gy Grijs PL Stekker 0G Oranje SW1 | Schakelaar borstel/padhouder PK Roze SW2 | Schakelaar aanzuigsysteem RD Rood VT Paars WH Wit YE Geel se LŸ | BG) NW [= BU(4) BU PL N | T BK(D EN (x )s

ji NE VHC) BU Ÿ / S310239A CA 410 909 5685 000(4)2009-11 A 9

NEDERLANDS GEBRUIKSAANWIJZING GEBRUIK LET OP! Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: GEVAAR - LETOP — WAARSCHUWING - ADVIES Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

VOOR HET STARTEN VAN DE MACHINE

Montage van de borstel of padhouder OPMERKING Naar gelang het type vloer dat u moet behandelen, kunt u de borstel (42) of de padhouder (43) monteren. Gebruik de stekker voor de stand (24) en ontkoppel het transport-/parkeermechanisme (23b) van de machine. Ontkoppel het schrobdek borstelhouder/padhouder (10) door het stuur als hefboom te gebruiken (2). Plaats de borstel (42) of de padhouder (43) onder het schrobdek. Breng het schrobdek (10) omlaag met behulp van het stuur (2). Sluit de voedingskabel (21) aan op het stroomnet. Druk enkele seconden op de schakelaar voor de borstel/padhouder (52) zodat de borstel/padhouder kan worden vastgekoppeld. Mochit dit lastig gaan, draai de borstel/padhouder dan handmatig naar links (47). PDHBWND = Handleiding voor toepassing van de borstels/pads (alleen aanbevelingen) Beschikbare typen borstels Midlite Grit 180 Midgrit 240 Prolite Union Mix Beton Terrazzovloeren Keramiektegels/breukstenen Algemene reiniging Marmer Vinyltegels Rubberen tegels Rubberen tegels Polijsten Marmer Vinyltegels Montage van de trekker 7... Monteer de trekker (11) en zet hem vast met de wieltjes (12). Sluit daarna de aanzuigslang (22) aan op de trekker. De tank met reinigingsmiddel vullen

8. Gebruik de vulmond (35) om de tank (27) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren

werkzaamheden. Vul de tank niet volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. WAARSCHUWING! Gebruïk alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. Afstellingen

9. Stel het stuurwiel (2) af naar wens met behulp van de hendels (3).

10 909 5685 000(4)2009-11 A CA 410

GEBRUIKSAANWIJZING NEDERLANDS

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werd beschreven in het vorige deel.

2. Zet de machine op de werkplek door de machine met de handen op het stuur (2) te duwen.

3. Sluit de voedingskabel (21) aan op het stroomnet.

LET OP! Voordat u de voedingskabel op het stroomnet aansluit, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine (1) overeenkomen met de spanning van het stroomnet.

4. Breng de trekker (11) omlaag met de hendel (19).

5. Zet de hendel voor afstelling van de toevoer van het reinigingsmiddel (4) in een van de volgende standen, op basis van de uit te voeren werkzaamheden: + ECO-systeem: als u de hendel (4) in de stand ECO (5) zet, werkt de machine in een bepaalde geprogrammeerde stand; de toevoer van het water is ingesteld en constant en de machine kan 70-80 minuten (gemiddeld 0,3 liter/min) achter elkaar werken. + Variabel systeem: als u de hendel naar links zet (variabele toevoer), kunt u de toevoer verhogen tot maximaal 1 liter/min. + U kunt de watertoevoer naar de borstels tijdens de werkzaamheden in geen enkele stand helemaal sluiten.

6. Houd een hand op het stuur (2) en start de machine door de schakelaars voor de borstel/padhouder en de aanzuigsysteem

(52 en 53) in de stand ‘l'’te zetten. De machine stoppen

7. Zet de schakelaars voor de borstel/padhouder en de aanzuigsysteem (52 en 53) in de stand ‘0.

8. Ontkoppel de voedingskabel (21) van het stroomnet.

9. Breng de trekker omhoog met de hendel (19).

10. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme van de machine vast. MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine zoals werd beschreven in het vorige deel.

2. Houd beide handen op het stuur (2) bij het besturen van de machine en begint met het reinigen/drogen van de vioer.

WAARSCHUWING! Om schade aan de opperviakte van de vloer te voorkomen mag de borstel/pad niet in stilstand worden gebruikt en indien de machine stil blijft staan, dient de werking van de borstel/pad door middel van de schakelaar (52) worden gestopt. WAARSCHUWING! Voordat u de borstel/pad verwijdert, moet u deze eerst stopzetten door op de schakelaar (52) te drukken.

3. Varieer indien nodig de hoeveelheid reinigingsmiddel die naar de borstel wordt gestuurd met de hendel (4).

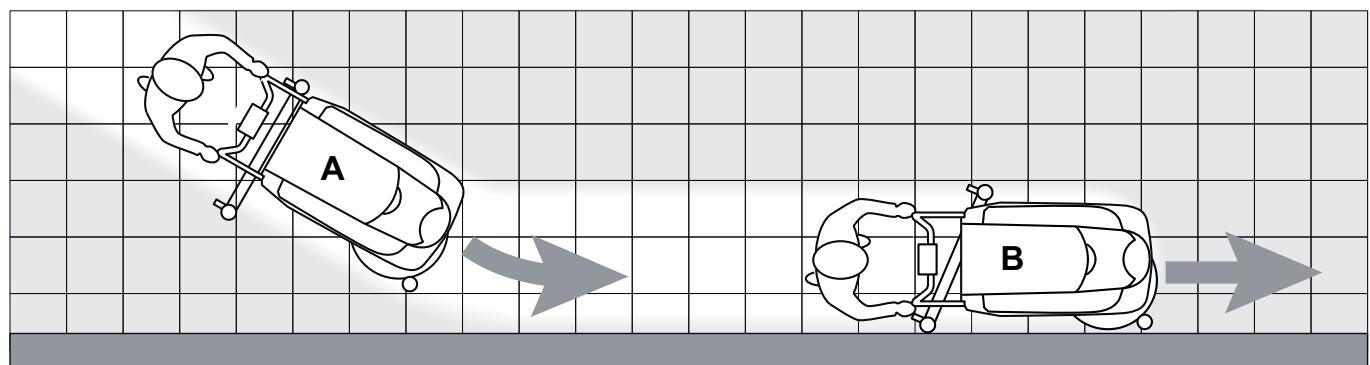

OPMERKING Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 1.

ÉS 1 Afbeelding 1 P100160 Afstelling van de voorwaartse beweging van de machine

4. De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde

borstel of pad. U kunt de voorwaartse snelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk. CA 410 909 5685 000(4)2009-11 A 11

NEDERLANDS GEBRUIKSAANWIJZING

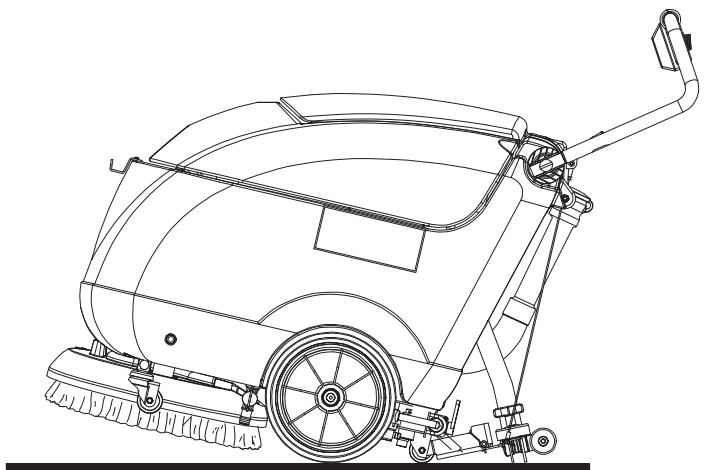

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

1. Zet de schakelaars voor de borstel/padhouder en de aanzuigsysteem (52 en 53) in de stand ‘0’.

2. Ontkoppel de voedingskabel (21) van het stroomnet en rol deze op de steun.

3. Breng de trekker omhoog met de hendel (19).

4. Pak de hendel (2) vast en laat deze iets zakken totdat het achterwiel (7) contact maakt met de vloer (Afb. 2). Duw de machine nu op deze manier voor het transport of het parkeren.

5. Na de werkzaamheden moet u de bovenzijde omhoog brengen met het ontkoppelingsmechanisme zodat de borstel/pad niet

over de vloer sleept en natte sporen achterlaat. Zie voor de procedure de paragraaf ‘Na gebruik van de machine’. Zet het ontkoppelingsmechanisme in de steun (25). Afbeelding 2

Een automatisch sluitsysteem met vlotter (36) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (26) vol is. Als het aanzuigsysteem is geblokkeerd wanneer de vuilwatertank vol is, dan merkt u dit omdat de motor van het aanzuigsysteem meer lawaai maakt en de vloer niet wordt gedroogd. WAARSCHUWING! Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door het met de schakelaar (53) uit te schakelen, de afdekking (6) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (6) en start het aanzuigsysteem weer met de schakelaar (53). Als de vuilwatertank (26) vol is, kunt u de tank als volgt legen. Tank met vuil water legen 1. Schakel de machine uit door op de juiste schakelaars van de borstel/padhouder en van het aanzuigsysteem te drukken (52 en 53). Ontkoppel de voedingskabel (21) van het stroomnet en rol deze op de steun. Breng de trekker omhoog met de hendel (19). Duw de machine naar de aangewezen ‘verzamelzone’. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme van de machine vast. Maak de vuilwatertank (26) leeg met behulp van de uitlaatslang (16). Vul na de werkzaamheden het reservoir met schoon water. ns wN

Tank met reinigingsmiddel legen Voer de voorgaande punten 1 tot en met 4 uit.

7. Leeg de tank met reinigingsmiddel (27) met behulp van de uitlaatklep (18).

8. Vul na de werkzaamheden het reservoir met schoon water.

12 909 5685 000(4)2009-11 A CA 410

GEBRUIKSAANWIJZING NEDERLANDS

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Zet de borstel/padhouder als volgt uit:

+ __Zet de schakelaar van de borstel/padhouder (52) met de borstel/padhouder omhoog in de stand ‘l’ en na enkele seconden in ‘0’, zodat de borstel/padhouder wordt losgekoppeld.

2. Ontkoppel de voedingskabel (21) van het stroomnet en rol deze op de steun.

3. Leeg de tanks (26 en 27) aan de hand van de specifieke delen in de handleiding.

4. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk

5. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.

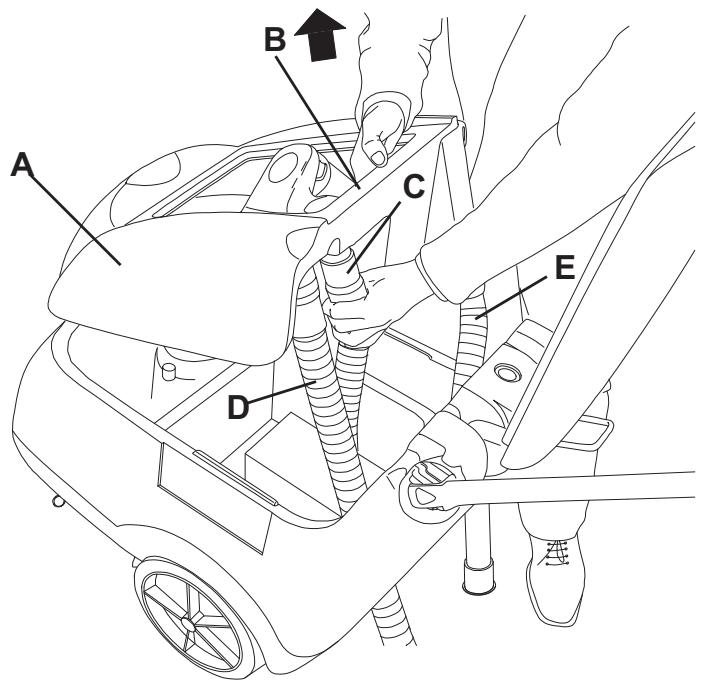

DE TANK MET VUIL WATER VERWIJDEREN

Wanneer er controle- en onderhoudswerkzaamheden moeten worden uitgevoerd, kan het nodig zijn de vuilwatertank (26) te verwijderen. Hierna volgt de beschrijving. Leeg de tank van het vuile water (26) zoals in de betreffende paragraaf wordt uitgelegd. Zet de machine op een vlakke ondergrond. Controleer of de voedingskabel (21) van het stroomnet is ontkoppeld. Ontkoppel de aanzuigslang (22) van de trekker (11). Haal de uitlaatslang voor het vuile water (16) los uit de steun (17). Open de afdekking (6). Pak de tank met het vuile water (A, Afb. 3) vast in de zone (B) en breng deze iets omhoog. Haal de aanzuigslang (C) los uit de tank en verwijder de tank (A) met de slangen (D) en (E). pimEsN A Afbeelding 3 S310243A

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel ‘Na gebruik van de machine’ uit.

2. Zet de machine op een schone, droge plek.

EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkages vertonen. CA 410 909 5685 000(4)2009-11 A 13

NEDERLANDS GEBRUIKSAANWIJZING ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. LET OP! De onderhoudswerkzaamheden moeten worden uitgevoerd terwijl de machine is uitgeschakeld en de voedingskabel van het stroomnet is ontkoppeld. Lees altijd alle instructies in het hoofdstuk Veiligheid. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreven. OPMERKING De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt. ONDERHOUDSSCHEMA Dagelijks, na Procedure gebruik van de Wekelijks Maandelijks Jaarlijks machine Reiniging van de trekker Reiniging van de borstel Reiniging van de tanks en van het aanzuigrooster Controle en vervanging van de rubbers van de trekker Reiniging van het filter van het reinigingsmiddel Controle van de bevestiging van schroeven en moeren Controle en vervanging van de koolborstels van de motor van het aanzuigsysteem (1) En na de eerste 8 bedrijfsuren. (2) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilfisk.

REINIGING VAN DE TREKKER

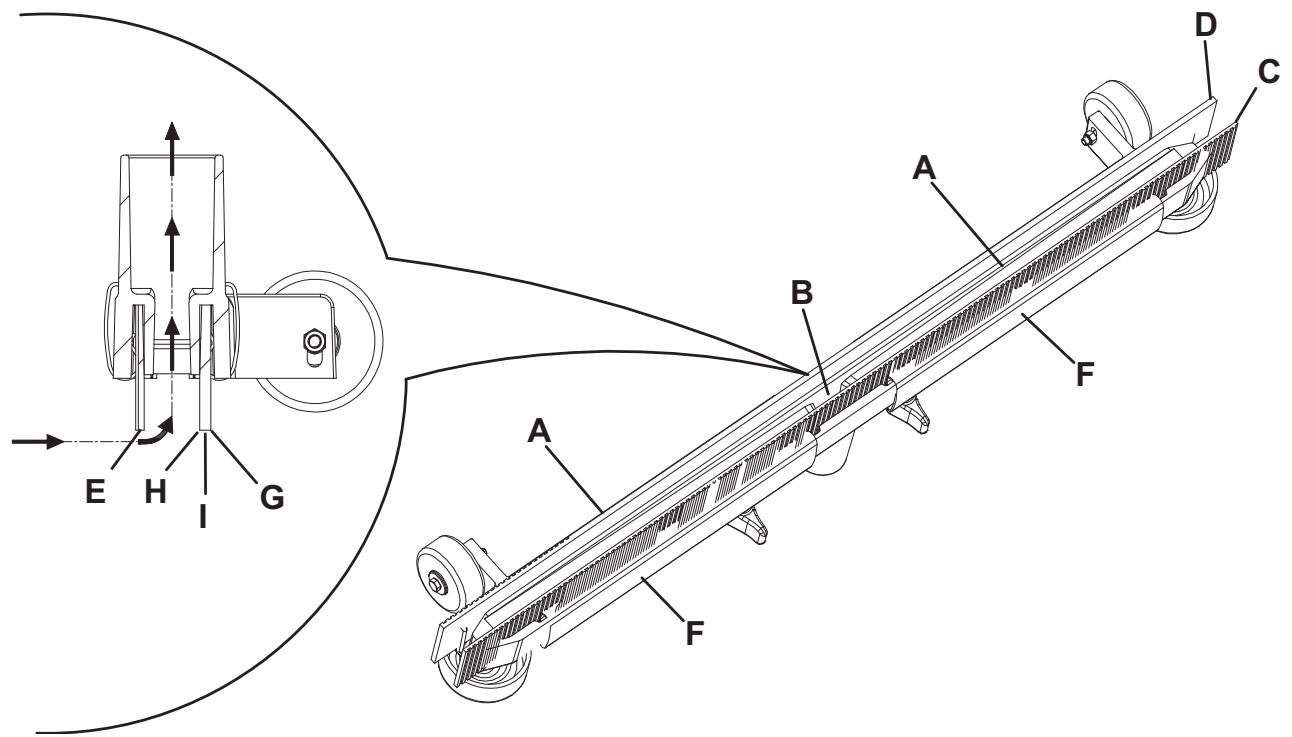

OPMERKING De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn. WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen. Zet de machine op een vlakke ondergrond. Controleer of de voedingskabel (21) van het stroomnet is ontkoppeld. Breng de trekker omlaag met de hendel (19). Ontkoppel de aanzuigslang (22) van de trekker. Draai de wieltjes (12) los en verwijder de trekker (11). Spoel en reinig de trekker. Haal met name de vuiltjes en troep uit de geleidingsruimten (A, Afb. 4) en uit de aanzuigopening (B). Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk). Monteer de onderdelen weer in de omgekeerde volgorde van demontage terug. NBABRON =

Reinig de trekker zoals wordt beschreven in het vorige deel. Controleer of de stroken van de voorste rubber (E, Afb. 4) en van de achterste rubber (1) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen: + Verwijder de bevestigingsveren (F) en stel vervolgens de achterste rubber (C) en de voorste rubber (D) af. + Monteer de bevestigingsveren op de achterste en voorste rubbers. Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (H) van de achterste rubber niet versleten is. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door de andere rand (G) die nog heel is. Als de andere rand ook versleten is, moet u de rubber vervangen. Dat doet u als volgt: + Verwijder de bevestigingsveren (F) en vervang de voorste rubber (D) (of draai deze om). + Monteer de bevestigingsveren op de achterste en voorste rubbers. Monteer de trekker (11) en draai de wieltjes (12) vast. Sluit de aanzuigslang (22) aan op de trekker (11). Afbeelding 4 S310240

OPMERKING Wij raden u aan werkhandschoenen te dragen als u de borstel reinigt omdat er vuil aan kan blijven hangen. Verwijder de borstel van de machine zoals werd beschreven in het hoofdstuk Gebruik. Reinig en spoel de borstel met water en reinigingsmiddel. Controleer of de haren van de borstel heel zijn en niet overmatig versleten. Anders moet de borstel worden vervangen. CA 410 909 5685 000(4)2009-11 A 15

NEDERLANDS GEBRUIKSAANWIJZING REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER 1... Duw de machine naar de aangewezen ‘verzamelzone’.

2. Controleer of de voedingskabel (21) van het stroomnet is ontkoppeld.

3. Open de afdekking (6), en reinig en spoel met schoon water de afdekking zelf, de tanks (26 en 27) en het aanzuigrooster (36). Haal het water uit de tanks met de uitlaatslang (16) en de klep (18). 4. Haal indien nodig de steunen (B, Afb. 5) los, open het rooster (A) en haal de vlotter (C) eruit en reinig deze met zorg. Plaats daarna terug.

5. Controleer of de pakking (D) van de afdekking van de vuilwatertank heel is.

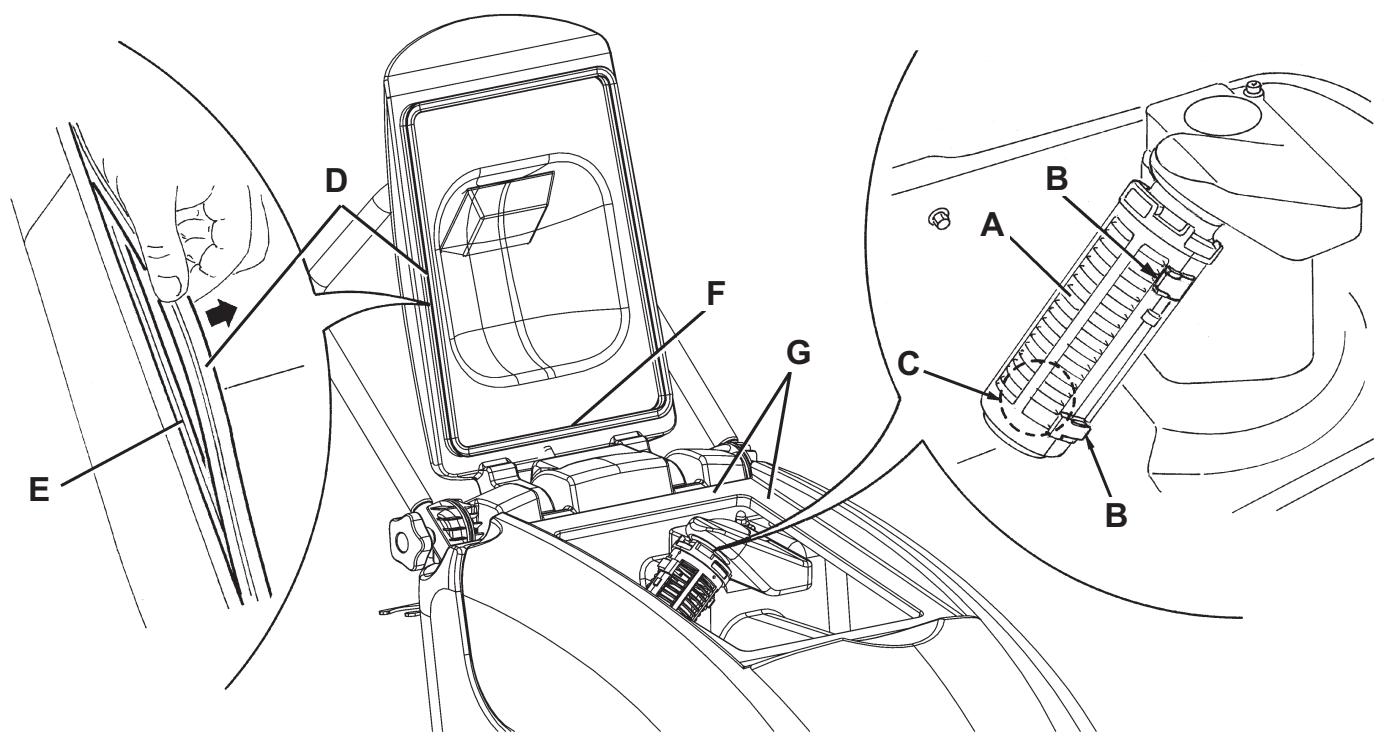

OPMERKING De pakking (D) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zZuigen. Vervang indien nodig de pakking (D) door deze uit de bevestiging (E) te halen. Als u een nieuwe pakking monteert, moet u de bevestiging (F) plaatsen zoals in de afbeelding (midden achter).

6. Controleer of ook alle opperviakken (G) waarmee de pakking (D) contact maakt onbeschadigd zijn en geschikt voor

bevestiging van de pakking zelf. 7... Controleer of de compensatieopening (28) niet belemmerd wordt. OPMERKING Via de opening (28) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blÿft.

8. Sluit de afdekking van de vuilwatertank (6).

Afbeelding 5 S310231B 16 909 5685 000(4)2009-11 A CA 410

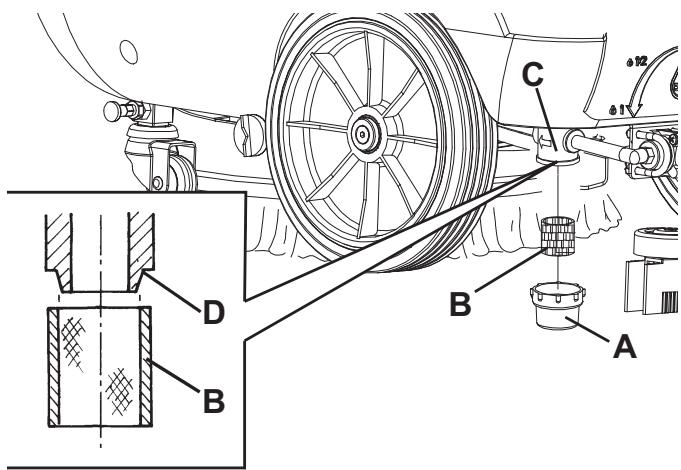

GEBRUIKSAANWIJZING NEDERLANDS REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL Leeg de tank van het reinigingsmiddel (27) zoals in de betreffende paragraaf wordt uitgelegd. % Zet de machine op een vlakke ondergrond.

11. Controleer of de voedingskabel (21) van het stroomnet is ontkoppeld.

12. Verwijder de transparante afdekking (A, Afb. 6) en verwijder daarna het filterrooster (B). Reinig ze en monteer ze weer in de steun (C). OPMERKING Plaats het filterrooster (B) op de juiste manier terug in de houder (D) van de steun (C). Afbeelding 6 S310232A AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE OPMERKING De voorwaartse snelheid van de machine kan variëren op basis van de te behandelen vloer en of de borstel of pad wordt gebruikt. Voer de nodige afstellingen uit door als volgt te werk te gaan.

1. Verwijder de tank met vuil water zoals wordt beschreven in het hoofdstuk Gebruik.

2. Voer de afstelling van de voorwaartse snelheid van de machine als volgt uit met de schroef (41):

+ Draai de schroef (46) los, op de rechterzijde van de machine, door deze tegen de klok in te draaien. + Draai de stelschroef (41) tegen de klok in om de voorwaartse snelheid van de machine te verhogen. + Draai de stelschroef (41) met de klok mee om de voorwaartse snelheid van de machine te verlagen. + _Zodra de afstelling correct is, draai u de schroeven vast (46).

3. Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik.

4. Als de machine klaar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als u nog meer afstellingen moet uitvoeren. CA 410 909 5685 000(4)2009-11 A 17

NEDERLANDS GEBRUIKSAANWIJZING STORINGEN LOKALISEREN Probleem Waarschijnlijke oorzaak Herstelactie De motoren starten niet De voedingskabel (21) is stuk of niet aangesloten op het stroomnet. Vervang de kabel of sluit deze aan Er wordt onvoldoende vuil water aangezogen. De vuilwatertank (26) is vol. Legen Het aanzuigrooster (36) is verstopt of de viotter is gesloten. Reinig het rooster en controleer de vlotter. De aanzuigslang (22) is ontkoppeld van de trekker (11) of is stuk. Aansluiten De trekker (11) is vuil of de rubbers van de trekker (13, 14) zijn afgesleten of beschadigd. Reinig de trekker of vervang de rubbers. De afdekking van de vuilwatertank (6) is niet correct afgesloten of de pakking (32) is stuk. Controleer en/of reinig de contactzone of vervang de pakking De vuilwatertank (6) is vuil (verstopping van de uitlaat). Reinigen Er is onvoldoende toevoer van reinigingsmiddel naar de borstel/pad Het filter van het reinigingsmiddel (20) is vuil. Reinigen De trekker veroorzaakt strepen op de vioer Er zitten afvaldeeltjes onder de rubbers van de trekker (13, 14). Verwijder het vuil De rubbers van de trekker (13, 14) zin afgesleten, afgeschilferd of beschadigd. Vervang de rubbers Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding. VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: — Borstel — Pad — Elektrische en elektronische onderdelen (*) (‘)__ Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor. 18 909 5685 000(4)2009-11 A CA 410
