GEBRUIKSAANWIJZING EH-70 DOLMAR

Vertaling van de originele gebruiksaanwijzing

Attentie: Neem de veiligheidsvoorschriften zorgvuldig in acht.

Fouten bij het gebruik van de steelkettingzaag/hoogsnoeier konnen ongeluk -ken tot gezolg hebden.

Bewaar de gebruiksaanwijzing goed!

Beste klant, wij feliciteren u met uw keuze van een van onderne producten voor de tuin.

De ELEKTRISCHE HEGGENSCHAAR is vervaardigd volgens de geldende veilgheidsnormen ter bescherming van de consument.

In dit boekje worden de verschillende handelingen voor montage, installmentie en gebruik beschreven en geillustreerd, evenals de onderhoudswerkzaamheden die nodig�n om uw HEGGENSCHAAR in perfecte staat van werkung te honden.

VOOR EEN BETER BEGRIP

Afbeeldingen voor de montage en de beschrijving van het apparaat zijn te zien aan het begin van dit boekje.

Raadpleeg deze pagina'sijdens het lezen van de montage- en gebruiksaanwijzingen.

Voor eventuele service of reparatie van uw HEGGENSCHAAR dient u zich tot uw winkelier of tot een erkend servicecentrum te wenden.

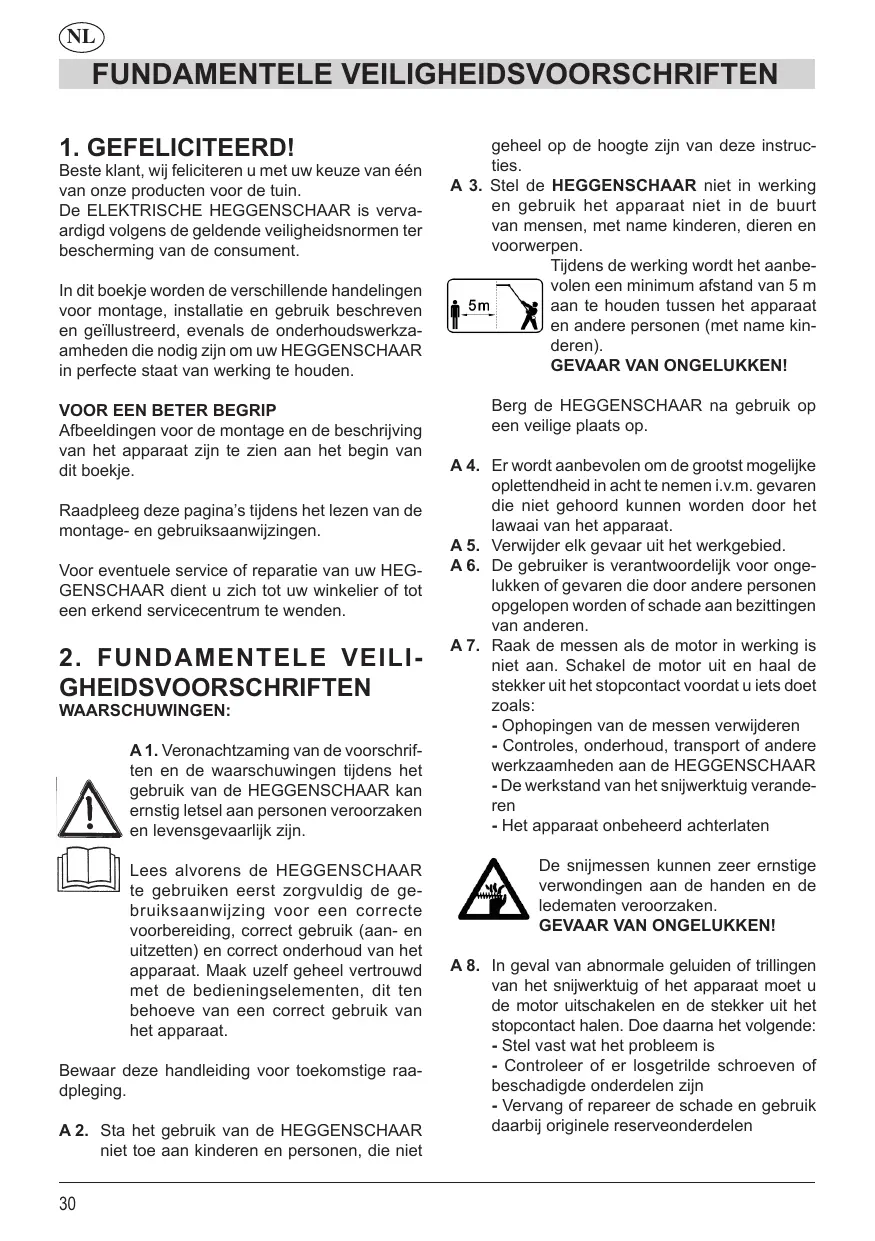

2. FUNDAMENTE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWINGEN:

A1. Veronachtzaming van de voorschriften en de waarschuwingenijdens het gebruik van de HEGGENSCHAAR kan ernstig letsel aan Personen veroorzaken en levensgevaarlijk zijn.

Lees alvorens de HEGGENSCHAAR te gebruiken eerst zorgvuldig de gebruiksaanwijzing voor een correcte Voorbereiding, correct gebruik (aan- en uitzetten) en correct onderhoud van het apparaat. Maak uzelf geheel vertrouwd met de bedieningselementen, dit ten behoeve van een correct gebruik van het apparaat.

Bewaar deze handleiding voor toekomstige raadpleging.

A2. Sta het gebruik van de HEGGENSCHAAR, nicht toe aan kinderen en Personen, die nicht

geheel op de hoogte+zijn van deze instruct-cies.

A 3. Stel de HEGGENSCHAAR Niet in werkinq en gebruik het apparaat Niet in de buurt van mensen, met name kinderen, dieren en voorwerpen.

Tijdens de werkung worden het aanbevolen een minimum afstand van 5 m aan te houden+tussen het apparaat en andere Personen (met name kindeen).

GEVAAR VAN ONGELUKKEN!

Berg de HEGGENSCHAAR na gebruik op een veilige plaats op.

A4. Er worden aanbevolen om de grootst möglichke oplettendheid in acht te nemen i.v.m. gezaren die nicht gehoord können worden door het lawaai van het apparatusat.
A 5. Verwijder elk gevaar uit het werkgebied.
A6. De gebruiker is verantwoordelijk voor ongelukken of gezaren die door andere Personen opgelopen worden of schade aan bezittingen van anderen.
A7. Raak de messen als de motor in werkking is nicht aan. Schakel de motor uit en haal de stekker uit het stopcontact voordat u iets doet zoals:

• Ophopingen van de messen verwijderen
• Controles, onderhoud, transport of andere werkzaamheden aan de HEGGENSCHAAR
• De werkstand van het snijwerktuig veranderen
• Het apparaat onbeheerd acheterlaten

De snijmessen können zeer ernstige verwondingen aan de handen en de ledematenveroorzaken.

GEVAAR VAN ONGELUKKEN!

A 8. In geval van abnormale geluiden of trillingen van het snijwerktuig of het apparaat moet u de motor uitschakelen en de stekkeruit het stopcontact halen.Doe daarna het volgende:

• Stel vast wat het probleem is
• Controller of er losgetrille schroeven of beschadigde onderdelen zich
• Vervang of repareer de schade en gebruik waar bij originele reserveonderdelen

FUNDAMENTE VEILIGHEIDSVOORSCHRIFTEN

A 9. Schakel in geval van nood de motor UIT door de AAN/UIT-schakelaar los te soften.
A 10. Als het netsnoer beschadigd is要去 het apparaat onmiddelijk van het elektriciteitsnet afgekoppeld worden.

GEBRUIK:

B1. Gebruik de HEGGENSCHAAR alleen om heggen, boompjes en struiken e.d. te knippen. Gebruik het apparaat Niet voor andere doeleinden. GEVAAR VAN ONGELUKKEN! Breng geen veranderingen aan het product aan om schade aan de gebruiker en/of het apparaat te vermijden.
B 2. Draag kleding en een veiligheidsuitrusting die geschikt is voor het gebruik van het apparaat.

B 2.1 Draag nauw aansluitende kleding tijdens het gebruik.
B 2.2. Draag een goedgekeurde veiligheidsbril of een gelaatsschemr.
B 2.3. Draag goedgekeurde oorbeschemers gegen het lawaai.
B 2.4. Draag een veiligheidshelm bij het risico van vallende voorwerpen.
B 2.5. Draag stevige schoenen met een nicht gladde zool en stalen punten.
B 2.6. Draag stevige handschoenen.

u de heggenschaar gebruikt moet u in de goede geestelijkke en lichamelijkke condite. L. GEBRUK de HEGGENSCHAAR NIET enneer u vermoeid bent, zich nicht lekkerift of onder invloed bent van alcohol of andere verdovende middelen.

B 4. Langdurig gebruik van het apparaat kan een verzorting van de bloedsomloop in de handenveroorzaken (ziekte van de witte vingers), die toegeschreven worden aan de trillingen. Factoren die van invloed hunnen op deze verschijnselen zich:

• Persoonlijke aanleg van de gebruiker tot schaarse bloedtoevoer maar de handen.
• Gebruik van het apparaat bij lage temperaturen (het gebruik van warme handschoenen worden aanbevolen).
• Langdurig gelebruik zonder onderbrekingen (het worden aanbevolen pauzes in te階段).
• In geval van het optreden van tinteling en verstijving, worden het aanbevolen een arts te

raadplegen.

B 5. Houd het gereedschap altijd met twee handen vast.
Neem een stabiele en zekere stahouding aan. Zorg dat u uw evenwicht Niet verliest. Gaijdens het werk Niet op onstabiele trappen staan.
Om hoge heggen te knippen=kunt u better een stabiele steiger gebruiken.
B 6. De HEGGENSCHAAR is ontworpen voor het gebruik op de rechterheup van de gebruiker.
Houd het achechterste handvat (met de bedieningen) in de rechterhand en het voorste handvat in de linkerhand.
B 7. Controllerijdens het gebruik van de HEGGENSCHAAR of het handvat op de juiste manier bevestigd is. Gebruik het apparaat Niet als het Niet compleet is.
B 8. Pas op voor hoopspanningskabels of eventuele elektrische leidingen.

LEVENSGEVAAR DOOR ELEKTKROCUTIE!

B 9. Werk nicht bij regen of in een natte omge-ving.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN KORTSLUITING!

Laat de HEGGENSCHAAR Niet in contact met water. Verzeker u ervan dat noch de stekker noch het verlengsnoer in aanraking komt met water.

B 15. Werk alleen bij voldoende Licht en goed zicht en neem opijd pauzes.
B 16. Tijdens de werkung worden de tandwielreductieaandrijving heet. Raak de tandwielkast nicht zonder veilgheidshandschoenen aan.
B 17. Voordat u iets aan de HEGGENSCHAAR doet要去 u het apparaat altijd eerst uitzetten en de stekker uit het stopcontact halen.
B 21. Let op de werkomgeving en eventuele gevaren die nicht opgemerkt worden door het lawaai dat de HEGGENSCHAAR maakt.
B 22. Transporteer de HEGGENSCHAAR metuitgeschakelde motor, hangend aan de draagriem die het gewicht van het apparaat draagt en met de messen maar achteren gedraaid.

FUNDAMENTE VEILIGHEIDSVOORSCHRIFTEN

Als het apparaat verplaatst worden要去 de beschermkap op de messen aangebracht worden.

C 1. Het gereedschap is alleen ontworpen voor gebruik op wisselstroom. Probeer het apparataat Niet op andere soorten elektrische stroom te gebruiken.

C 2. DUBELE ISOLATIE

Het gereedschap is dubbel geisoleerd, dit betekent dat de uitwendige metalen delen elektrisch geisoleerd zijn. Dit is möglichk dankzij de extra isolatie die tussen de mechanische en elektrische delen aangebracht is. Dit betekent een grotere verilgheid vanuit elektrisch oogpunt en dat het Niet nodig is op het apparataat te aarden.

C 3. Houd het snoer.altijduit de buurt van het mes en controllerer.altijd waar het snoer zich bevindt.
C 4. Het netsnoor要去 aan de speciale ophanghaak vastgemaakt worden (aangebrachte aan debovenkant van het handvat) om te vermijden dat het snoerijdens het werk beschadigd worden.
C 5. Trek het apparaat nooit voort aan het snoer en trek Niet aan het snoer om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe oppervlakken. Controleer de toestand van het snoer vór gebruik en gebruik het snoer Niet als het beschadigd is.
C 6. Schakel het apparaat alotijd uit voordat u de stekker uit het stopcontact haalt of van het snoer losmaakt. Haal voordat het apparaat achtergelaten worden eerst de stekker uit het stopcontact.
C 7. ATTENTIE: GEBRUK GEEN BESCHADIGD SNOER. VERVANG HET SNOER ONMIDDELLIJK DOOR EEN NIEUW SNOER. VOER GEEN PERMANENTE EN OOK GEEN TIJDELIJKE REPARATIES AAN HET SNOER UIT.
C 8. Haal de stekker uit het stopcontact:

• voordat u opstoppenen verwijdert of het apparaat vrijmaakt;
• voordat u controles, schoonmaak- of onderhoudswerkzaamheden aan het apparatus

uitvoert;

• nadat u vreme de voorwerpen geraakt heeft. Controller eventuele schade aan het apparaat en repareer het apparaat voordat u het apparaat wee start;
• als het apparaat abnormaal begint te trillen (verricht in dat geval meteen de nodige controles).

C 9. Er worden sterk aangeraden om het apparaat via een aardlekschakelaar (restroomapparaat R.S.A.) met een uitschakelstrom van Nieteer dan 30mA van stroom te voorzien. Gebruik een netsnoer met constructieeigenschappen H05 RN-F of H05 VV-F of zwaardeer, met een minimum doorsnede van 2× 1,5mm^2 en een max. lengte van 20m . De aansluitstekker op het net moet bedektীen met rubber en voorzien zijn van een spatbeveiliging (IPX4). WAARSCHUWING! Het gebruik van het R.S.A. betekent nicht dat de gebruiker alle verilgheidsschriften die in deze gebruiksanaanjizing staan Niet in acheht hoeft te nemen.

note

2. BESCHRIJVING VAN HET AP-PARAAT (FIG.1-2-3-4-5-6-7)

1. Motorhuis
2. Draagriembevestiging
3. Gedempt handvat
4. Steel
5. Veiligheidsafstandshouder
6. Veiligheidsafstandshouder
7. Aanbouwheggenschaar
8. Mesbescherming
9. Onderste mes
10. Bovenste mes
11. Meszwaard
12. Draagriem
13. Tandwielkast
14. Regelhendel
15. Borghendel
16. Schroefdop
17. Schroefdop
18. Schroefdop
19. Bovenste steun
20. Kabeldoorvoer
21. Stekker apparatus
22. Achterste handvat
23. Veiligheidsborg
24. AAN/UIT-schakelaar

3. MONTAGE

MONTAGE VAN HET HANDVAT (FIG. 4)

• Zet het handvat (3.1) op de steel (4);plaats de bevestigingsplaat (3.2) er aan de onderkant gegen aan en bevestig deze voorlopig slechts losjes met de 4 schroeven (3.3).
• Verschuif het handvat op de steel om de voor uw lichaamsbouw geschikte positie te vinden.
• Draai de schroeven (3.3) afwisselend en gewiek-matig aan.

MONTAGE VAN DE DRAAGRIEMBEVESTIGING (FIG. 5)

• Plaats de draagriembevestiging (2):tussen de motor en het handvat op de steel (4).
• Draai de schroeven M5x10 en de betreffende moeren met de hand vast.
  -Verschuif hem.
• Draai de schroeven met de speciale inbussleutel aan.

Alvorens het apparaat aan te sluiten moet u controlen of de netspanning en -frequentie overeenstemming met de werkingsspanning en -frequentie van het apparaat (zie typeplaatje) (fig. 14).

Het apparaat moet met een netsnoor dat goedgekeurd is voor gebruik buiten aangesloten worden op een stopcontact dat voorzien is van een reststroomschakelaar (aardlekschakelaar). Maak het verlengsnoor algijd aan de trekontlasting die in het motorhuis aangebracht is vast (fig. 6).

ATTENTIE: Om de elektrische aansluitingen te beschermen要去ijdens het gebruik vermeden worden om aan het snoer te trekken enijdens het afkoppelen要去 het apparaat afgekoppeld worden door de stekker en de aansluiting vast te pakken.

• Steek de stekker van het apparaat (21) in de aansluiting van het verlngsnoer.
• Steek het verlengsnoer in de opening (20), leg hem op dechterste steun (19) en span hem zorgvuldig.
• Sluit het verlengsnoer aan op de stroom.

4. GEBRUIK

STARTEN EN STOPPEN (FIG. 7)

STARTEN:

• Neem een veilige en stevige positie in en controller of het snijwerktuig de grond Niet raakt en ook geen andere voorwerpen raakt.
• Houd het achechterste handvat (22) goed vast; op die manier drukt u automatisch de veiligheidsborg (23) in; pak daarna het voorste handvat (3) goed vast en druk de AAN/UIT-schakelaar (24) in.

STOP:

• Laat de AAN/UIT-schakelaar (24) los.

ATTENTIE: Na het uitschakelen blijft het snijwerktuig nog een bepaalde vrij bewegen; houd de beiden handvaten goed vast totdat het snijwerktuig volledig tot stilstand gekomen is.

GEBRUIK VAN DE DRAAGRIEM (FIG. 8)

De machine is bedoeld voor gebruik op de rechterheup van de gebruiker.

GEBRUKSAANWIJZING

Doe de draagriem zodanig om dat.Deze over de linkerschouder ligt.

Voor een betere efficiente en grotere veiligheid tijdens het werk要去 u de riem afstellen en aan uw lichaamsbouw aanpassen.

Maak de haaksluiting van de draagriem (12) in de speciale draagriembevestiging (2) op de steel vast.

VOORBEREIDING

Verwijder droge takken, bladeren of al het andere materiaal dat bij het snoeien in de weg kan zitten.

AFSTellen VAN DE WERKHOEK (FIG. 10)

De messen können in verschillende standen gezet worden; maar boven tot 90^ enaar beneden tot 45^ .

ATTENTIE! Het verstellen van de werkhoek mag alleen bij stilstaande messen gebeuren.

• Draai aan de borghendel (15); indien de hendel aan het einde van de slag komt zonder dat de scharnierverbinding van het toebehoren voldoende losgekomen is要去 deze omhoog gedaan worden en in de beginpositie gedraaid worden. Zodra deze waar in de juiste positie gezet is要去 er weeer aan de hendel gedraaid worden (fig. 9).
• Zet de messen in de gewenste stand schuin en gebruik waar bij de hendel (14).
• Draai de borghendel (15) aan; indien de hendel aan het einde van de slag komt zonder dat de scharnierverbinding van het toebehoren voldoende vastgezet is要去 deze omhoog gedaan worden en in de beginpositie gedraaid worden. Zodra deze waar in de juiste positie gezet is要去 er wee aan de hendel gedraaid worden (fig. 9).

WERKMETHODEN

VERTICAAL KNIPPEN (fig. 11)

Beweeg de heggenschaar en maak een cirkelvormige beweging van benedenaar boven en omgekeerd.

Stel de hoek van de messen volgens de eisen af.

HORIZONTAAL LAAG KNIPPEN (fig. 12)

Beweeg de heggenschaar en maak een cirkelvormige beweging van linksaar rechts en omgekeerd.

Stel de hoek van de messen volgens de eisen af.

HORIZONTAAL HOOG KNIPPEN (fig. 13)

Beweeg de heggenschaar en maak een cirkelvormige beweging van linksaar rechts en omgekeerd.

Stel de hoek van de messen volgens de eisen af.

5. ONDERHOUD EN TRANSPORT

MESSEN

Indien u merkt dat het kniprendement en de doelmatigheid van het apparaat vermindert dan要去en de messen geslepen worden. WEND U ZICH HIERVVOOR TOT EEN GESPECIALISEERD SERVICECENTRUM.

Werk nicht met versleten of beschadigde messen om te voorkomen dat het apparaat overbelast worden en het kniprendement onvoldoende is.

SCHOONMAKEN

Maak de messen schoon en controller de staat ervan. Spuit smeer- en horswerende middelen op de messen.

TRANSPORT

Tijdens het transport ook opkleine afstanden moet de bescherming (8) op de messen aangebrachte worden.

OPBERGEN

Berg het gereedschap op een veiligeplaats in een droge ruimte op. Smeer de tandwielkast via de speciale gaten door de schroefdoppen (16-17-18) eruit te draaien. Houd de HEGGENSCHAAR buite het bereik van kinderen.

SERVICE EN ONDERHOUD

Wij adviseren om binnen regelmatie termijnen zorgvuldig onderhoud en een uitvoerige controle bij een gespecialiseerde werkplaats te lately uitvoeren.

Alle onderhoudswerkzaamheden die nicht in deze gebruiksaanwijzing beschreiben zich moeten door een gespecialiseerde werkplaats uitgevoerd worden.

Er mogen alleen originele reserveonderdelen gebruikt worden. WijKnownen Niet aansprakelijk gesteld worden voor ongelukken of schade ve

GEBRUIKSAANWIJZING

Storingzoeken
Storing	Mogelijk oorzaken	Oplossing
Motor draait nicht	• Geen stroom • Snoer defect, stekker defect, AAN/UIT-schakelaar defect, motor defect	Stroom inschakelen Beveilig-ging controleren Noar een SERVICECEN-TRUM brengen
Onvoldoende rende-ment	• Borstels versleten	Noar een SERVICECEN-TRUM brengen
Niet bevredigende re-sultaten	• Messen beschadigd of nicht scherp	Noar een SERVICECEN-TRUM brengen
Messen bewegen nicht	• Messen beschadigd of nicht scherp • Overbrengingselementen beschadigd	Eventuele opstoppen gen-tus-SEN de messen verwijderen Noar een SERVICECEN-TRUM brengen

doorzakt door nicht goedgekeurde werktuigen, bevestigingselementen of accessoires.

GARANTIE

DOLMAR garandeert een uitstekende kwaliteit en vergoed de kosten van verbeteringen door verwanging van de beschadigde onderden in geval van materiaal- of fabricagefouten die binnen de garantie na de datum van aankoop optreden. Houd u er rekening mee dat in sommige landen specifieke garantievoorwaarden gelden. Vraag dit na bij de verkoper in geval van twijfel. Deze is als verkoper van het product verantwoordelijk voor de garantie.

De volgende schadeoorzaken vallen buiten de garantie. Wij VXrnen hiervoor uw begrip:

• Niet opvolgen van de gebruiksaanwijzing.
• Achterwege latent vanoodzakelijk onderhouds-en reinigingswerkzaamheden.
  Duidelijke overbelasting door aanhoudende overschrijding van de maximaal toegestane belasting.
• Normale slijtage.
• Gebruik van Niet goedgekeurde snijwerktuigen.

• Gebruik van geweld, onoordeelkundige behandeling, misbruik of oncevallen.

• Schade door oververhitting ten gevolge van verontreinigingen aan het motorhuis.

• Ingrepen door ondeskundige Personen of ondeskundige reparatiepogingen.
• Gebruik van ongeschikte reserveonderdelen, respectievelijk Niet-originele DOLMAR onderdelen, voorzover deze schade+kennen veroorzaken.

Reinigings-, onderhouds- en afstelwerkzaamheden vallen nicht onder de garantie. Alle voorkomende garantiewerkzaamheden要去en uitgevoerd worden door een DOLMAR vakhandelaar.

GEBRUKSAANWIJZING

EG-VERKLARING VAN OVEREENSTEMMING

Ondergetekenden, gemachtigd door DOLMAR GmbH, Tamiro Kishima en Reiner Bergfeld verkla-ren dat het apparaat:

vervaardigd door DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, aan de fundamentele veiligheids- en gezondheidseisen van de desbebtreffende EU-richtlijnen voldoet:

Machinerichtlijn 2006/42/EG

EMC-richtlijn 2004/108/EG

Geluidsrichtlijn 2000/14/EG

Ter vakkundige realisering van de in deze EGrichtlijnen verwatte eisen zijn doorslaggebend de volgende normen als grondslag genomen:

De overeenstemmingsbegoordelingsprocedure 2000/14/EG is volgens bijlage Vuitgevoerd.

Gemeten geluidsvermogenniveau (LwA) 99 dB(A)

Gewaarborgd geluidsvermogenniveau (LwA) 101 dB(A)

De technische documentation is gedeponeerd bij: DOLMAR GmbH, Jenfelder strasse, 38 - 22045 Hamburg, Germany.

Hamburg, 1 juli 2010

Dolmar GmbH

Tamiro Kishima

Algemeen Directeur
