GEBRUIKSAANWIJZING PHLG 2000 B1 HEAT GUN PARKSIDE

Bedienings- en veiligheidsinstructies

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Inleiding Doelmatig gebruikPagina Uitrusting Pagina Leveringsomvang Pagina Technische gegevens Pagina

Algemene veiligheidsinstructies voor elektrische gereedschappen 1. Veiligheid op de werkplek Pagina 2. Elektrische veiligheidPagina 3. Veiligheid van personen Pagina 4. Zorgvuldige omgang met en gebruik van elektrische apparaten Pagina Apparaatspecifieke veiligheidsinstructies Pagina

Bediening Ingebruikname Pagina 33 Mondstukken gebruiken Pagina 34 Verdere toepassingsvoorbeelden voor huis, auto, tin Pagina 34

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing!

Houd kinderen van het elektrische gereedschap verwijderd!

Volt (Wisselspanning)

Let op voor elektrische schokken! Levensgevaar!

W Watt (Werkvermogen)

Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!

Beschermingsklasse II Draag een gehoorbescherming, een stofmasker, een veiligheidsbril en veiligheidshandschoenen.

Waarschuwings- en veiligheidsinstructies in acht nemen!

Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!

Hetelucht Pistool PHLG 2000 B1 Verwijderen, vervormen, voorverwarmen, ontijzen etc.

cent is niet aansprakelijk voor schade die resulteert uit ondoelmatig gebruik. Het apparaat is niet bestemd voor commercieel gebruik.

Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor de volgende handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Het apparaat is geschikt voor het verwijderen van verflagen, voor het verwarmen (van bijv. krimpslangen) en voor het vervormen en lassen van kunststoffen. Bovendien kunt u het gebruiken om lijmverbindingen los te maken en waterleidingen te ontroesten of te ontijzen. Ledere wijziging of ieder verderstrekkend gebruik van dit apparaat is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De produ30

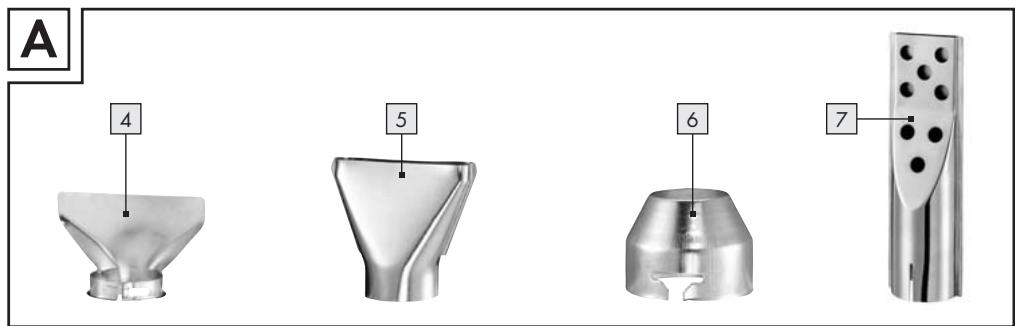

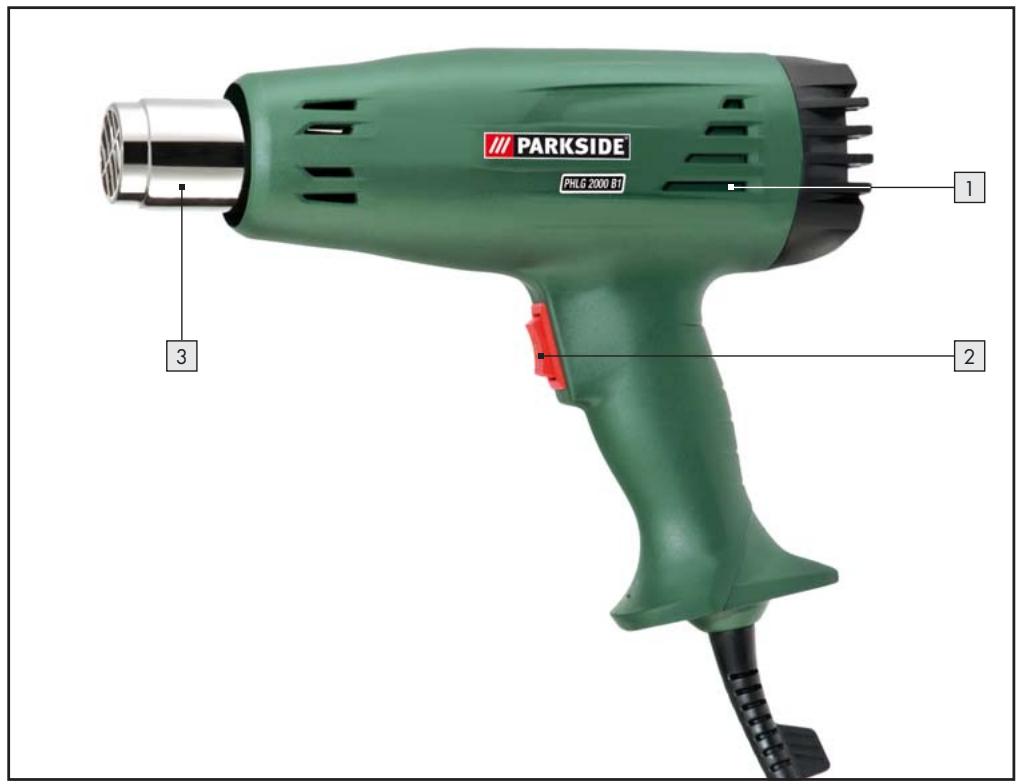

1 Luchtinlaat 2 AAN- / UIT-Schakelaar & regelaar voor 3 4 5 6 7

temperatuur en hoeveelheid lucht Blaaspijp Oppervlakkenmondstuk Reductiemondstuk Opzetstuk / BBQ-aansteker BBQ-aansteker

Hetelucht Pistool PHLG 2000 B1 Oppervlakkenmondstuk Reductiemondstuk Opzetstuk / BBQ-aansteker BBQ-aansteker Gebruiksaanwijzing

Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen

Nominale spanning: 230 V~ 50 Hz Nominaal vermogen: max. 2000 W Hoeveelheid lucht: stand I: ca. 300 l / min. stand II: ca. 500 l / min. Temperatuur (uitgang mondstuk):

stand II: ca. 550 °C Beschermingsklasse: Het met A- beoordeelde, karakteristieke geluidsdrukniveau is kleiner dan 70 dB (A).

Algemene veiligheidsinstructies voor elektrische gereedschappen Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te kunnen raadplegen! Het in de veiligheidsinstructies toegepaste begrip “elektrische gereedschappen” heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. b) Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische

gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. c) Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken. NL

Algemene veiligheidsinstructies voor elektrische gereedschappen 3. Veiligheid van personen a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. b) Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UITSchakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden. d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. f) Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. g) Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct wor32

den gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voordat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid.

Algemene veiligheidsinstructies voor elektrische gereedschappen / Bediening g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Werk nooit in de buurt van licht ontvlambare gassen of materialen. Bij de bewerking van kunststoffen, verven, l akken enz. kunnen bovendien gezondheidsschadelijke gassen ontstaan. Waarborg steeds voldoende ventilatie. Laat het apparaat volledig afkoelen voordat u het bewaart. Bewaar het apparaat in verticale positie, met omhoog gericht mondstuk. Laat het ingeschakelde apparaat niet zonder toezicht achter. Trek tijdens werkpauzes, alle werkzaamheden aan het apparaat (bijv. vervangen van het mondstuk) en bij niet-gebruik altijd de netsteker uit de contactdoos. Richt het apparaat niet gedurende een langere tijd op dezelfde plaats. Houd de uitgang van het mondstuk niet te dicht bij het werkstuk of het te bewerken oppervlak. Een luchtstuwing kan tot oververhitting van het apparaat leiden. Let op het directe werkbereik en ook op het omgevingsbereik. De warmte kan tot brandbare onderdelen doordringen die zich buiten het gezichtsveld bevinden. Het apparaat dient steeds schoon, droog en vrij van olie of smeervet te zijn. Gebruik het apparaat nooit ondoelmatig.

Apparaatspecifieke veiligheidsinstructies

Kinderen of personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Op kinderen dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen.

VOORZICHTIG! Vermijd gevaar voor letsel: Trek in geval van gevaar onmiddellijk de steker uit de contactdoos. LETSELGEVAAR! Gebruik het apparaat nooit als haardroger. Richt de hete luchtstroom nooit op personen of dieren. Kijk niet direct in de opening van de blaaspijp 3 .

GEVAAR VOOR VERBRANDINGEN! Raak niet het hete mondstuk aan. Draag veiligheidshandschoenen.

Draag een veiligheidsbril.

BRAND- EN EXPLOSIEGEVAAR! Het apparaat ontwikkelt zeer veel hitte. Een onbedachte omgang met het apparaat resulteert in een groter gevaar voor brand en explosie.

VOORZICHTIG! Houd de ventilatieopeningen tijdens het gebruik altijd vrij. GEVAAR VOOR VERBRANDINGEN! Raak niet het hete mondstuk aan. Apparaat aanzetten: Zet de AAN- / UIT-Schakelaar 2 op de stand “I” of “II”. Apparaat uitschakelen: Zet de AAN- / UIT-Schakelaar 2 op de stand “0”.

Bediening / Reiniging Luchthoeveelheid en temperatuur instellen: Met de regelaar voor temperatuur en luchthoeveelheid 2 kunt u drie verschillende ventilatiestanden instellen. Al naar gelang het gebruik kunt u zo de passende luchthoeveelheid en temperatuur selecteren: stand I stand II

300 l / min 500 l / min

550 °C Gebruik als staand apparaat / afkoelen (zie afb. D): plaats het apparaat verticaal op een vlakke ondergrond om · beide handen tijdens het werken vrij te hebben · het apparaat af te laten koelen.

Mondstukken gebruiken

Bij te sterke hitteontwikkeling kunnen verven en kunststoffen tot ontbranding komen. VOORZICHTIG! Adem dampen die ontstaan niet in. Plamuurmondstuk 4 – verven en lakken verwijderen (zie afb. B): Zet het plamuurmondstuk 4 op de blaaspijp 3 . De spatelvorm van dit mondstuk dient de gelijkmatige heteluchttoevoer. Gebruik voor het losmaken van verven en lakken een separaat plamuurmes. Oppervlakkenmondstuk 5 – lijm losmaken, verven zacht maken (zie afb. C): Zet het oppervlakkenmondstuk 5 op de blaaspijp 3 . Vermijd te lange hitteinwerking, want verbrande lak laat zich heel moeilijk verwijderen. De lijmverbindingen kunnen vervolgens gescheiden en overtollige lijm kan verwijderd worden. Reductiemondstuk 6 – kunststof lassen: Zet het reductiemondstuk 6 op de blaaspijp 3 . 34

NL Gebruik het reductiemondstuk 6 bij krimpslangen en -folie.

Verdere toepassingsvoorbeelden voor huis, auto, tin

Ontijzen van waterbuizen: Opgelet! PVC-buizen mogen niet worden ontdooid. Opgelet! Water- en gasleidingen kunnen van buitenaf nauwelijks worden onderscheiden. Neem contact op met een vakman indien u twijfelt. Opgelet! Koperleidingen vormen een compoundmateriaal met tin en mogen niet tot boven 200 °C worden verhit. Schroefverbindingen losmaken: Verwarm de schroefverbindingen voorzichtig met hete lucht. U kunt deze dan meestal gemakkelijk losdraaien. Onkruid verwijderen: De hete lucht zorgt ervoor dat het onkruid en de kiemen uitdrogen. Houtskool aansteken (zie afb. E): Gebruik geen brandspiritus. Steek de BBQ-aansteker 7 op de blaaspijp 3 . Ontsteek houtskool binnen enkele minuten. Was verwijderen: Bevrijd ski’s, snowboards of een kandelaar met de voor het product vereiste behoedzaamheid van wasresten.

Reiniging Haal altijd de netstekker uit het stopcontact voordat u werkzaamheden aan het apparaat verricht. Houd de luchtin- en -uitlaat steeds schoon. Gebruik een doek voor het reinigen van de behuizing. Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die de kunststof aantasten.

Service / Garantie / Afvoer

Laat uw apparaten alléén door gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. NL Kompernass Service Netherland Tel.: 0900 1240001 e-mail: support.nl@kompernass.com

Afvoer De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschappen niet af via het huisafval!

Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken NL

Conformiteitsverklaring / Fabrikant

Conformiteitsverklaring / Producent

Wij, Kompernaß GmbH, documentverantwoordelijke persoon: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen: EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische verdraagzaamheid (2004 / 108 / EC) Toegepaste, geharmoniseerde normen EN 60335-1/A14:2010 EN 60335-2-45/A1:2008 EN 62233:2008 EN 55014-1/A1:2009 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2008 Type / Benaming: Hetelucht Pistool PHLG 2000 B1 Date of manufacture (DOM): 02 - 2011 Serienummer: IAN 61646

Hans Kompernaß - Directeur -

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden. 36
