GEBRUIKSAANWIJZING X 24 V PARKSIDE

Bedienings- en veiligheidsinstrcties

NL/BE Bedienings- en veiligheidsinstrumentes

Doelmatig gebruik..
Uitvoering.. 16
Leveringsomvang.. 17
Technische gegevens.. 17

Algemene veiligheidsinstructie

Werkplek. 18
Elektrische veiligheid.. 18
Veiligheid van personen.. 19
Gebruik van en omgang met het elektrische gereedschap.. .Pagina 19
Zorgvuldige omgang met en gebruik van accuapparaten..
Apparaatspecifieke veiligheidsinstructies voor accu-klopboorschroevendraaiers...Pagina 20
Origineel toebehoren/extra apparaten..
Let op leidingen!
Alles begrepen? . 21

Ingebruikname

Extra handgreep monteren..
Accupak laden.. .Pagina 21
Accupak in /uit het apparaatplaatsen/verwijderen..
Accutoestand controlleren.. 22
2-standen-transmissie.. 22
Voorselectie aandraaaimoment.. 22
Boren/schroeven/klopboren .Pagina 22
Gereedschappen verrangen . 22
Aan-/uitschakelen.. 22
Toerental instellen.. 22
Draairichting omschakelen.. 23
Tips en trucs.. 23

Onderhoud en reiniging.. .Pagina 23

Afvoer.. 23

Informatie

Service.. 24
Conformiteitsverklaring / Producent..

In denen gebruiksaanwijzing worden de volgende pictogrammen/symbolen gebruikt:
	Lees de gebruiksaanwijzing!	---	Gelijkstroom(stroom-en spanningssoort)
	Waarschuwings- enveiligheidsinstrumentes in ache nemen!	Nm	Newtonmeter (aandraaimoment)
	Let op voor elektrische schokken!Gevaarlijke elektrische spanning -levensgevaar!		Beschermingsklasse II
n0	Gemeten nullastoorental	1	Boorstand(voorselectie aandraaimoment)
V~	Wisselspanning	T	Boorstand (klopboren)
	Draag een veiligheidsbril,gehoorbescherming, stofmasker en veiligheidshandschoenen.	Ah	Ampère (accupacapaciteit)
	Stel het apparaat Niet bloat aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhooget het risico van elektrische schokken.		Een beschadigd apparaat, netsnoer of netstekker betekent levengveaar door stroomschokken. Controller regardmatig de toestand van het apparaat, het netsnoer en de netstekker.
SPINDLE LOCK	Spilblokkering		Houd kinderen en andere Personenuit de buurt,ijdens het gebruik van het elektrisch gereedschap.
RÖHM	Boorhouder, Made in Germany		Dank de verpakking en het apparaat op een milieu-vriendelijk manier afl!
W	Watt (werkvermögen)

Accu-klopboorschroevendraier X24V

Boren en schroeven in hout, kunststof en metaal

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waaroor de volgende handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparatusat doorgeeft aan derden, geef dan ook alle documenten door.

- Doelmatig gebruik

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal en voor het klopboren in steen, baksteen en beton. Gebruik het apparaat alleén op de beschreven manier en alleen voor de vermelde toepassingsgebieden. Ledere wijziging of ieder verdterstrekkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk oncevallenrisico in. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Niet geschikt voor commercieel gebruik.

Uitvoering

1 Standenschakelaar
2 LED-display/accutoestand
3 Toets voor de contrôle van de accutoestand
4 Waterpas

5 Draairichtingsschakelaar / blokkering
6 AAN-/UIT-schakelaar/toerentalregeling
7 Dubbele bit (aan beiden zijden te gebruiken)
8 Toets voor de ontgrendeling van de accu
9Accupak
10 Extra handgreep
11 Snelwisselkop
12 Instelring boren/klopboren
13 Voorselectie aandraaimoment
14 Accu-snellaadstation
15 Rode laadcontrole-LED
Groene laadcontrolle-LED

Leveringsomvang

1 draagkoffer
1 accu-klopboorschroevendraaier met occupak
1 extra handgreep
2 dubbele bits
1 laadtoestel
1 gebruksaanwijizing
1 brochure "Garantie en service"

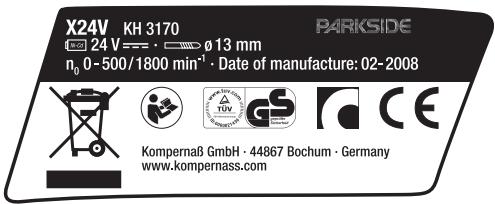

Accu-klopboorschroevendraaier X 24 V

Nominate spanning: 24V---

Nominaal nullastoerental: 1e stand:

$$ \mathrm {n} _ {0} 0 - 5 0 0 \min ^ {- 1} $$

Nominaal nullastoerental: 2e stand:

$$ \mathrm {n} _ {0} 0 - 1. 8 0 0 \min ^ {- 1} $$

Wijdte boorhouser: 1,0-13mm

Max. boardiameter: Metaal: 13 mm

Hout: 30mm

Muurwerk (beton): 15 mm

Max.toerental: 25Nm

Afmetingen: 300 × 90 × 285 ~mm

Ni-Cd occupak X 24 V-1:

Nominate spanning: 24V = -

Capaciteit: 1,5 (Ah)

Informatie over geluid en trillingen

Meetwaarden berekend conform EN 60745

Het A-geluidsdrukniveau van het apparaat bedraagt karakteristiek < 69 dB (A). Onzekerheid K = 3 dB.

Het geluidsniveau tijdens het werken kan boven 84 dB (A) liggen.

Totale trillingswaarde (vectorotaal ui drie richtingen) berekend overeenkomstig EN 60745:

Boren in metaal:

trillingsemissiewaarde

$$ a _ {b, D} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Schroeven:

$$ \text {t r i l l i n g s e m i s s i e w a r d e} $$

$$ \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Slagboren in beton:

$$ \text {t r i l l i n g s e m i s s i e w a r d e} $$

$$ a _ {h, \mathrm {I D}} = 1 9, 3 1 3 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

WAARSCHUWING! Het in deze aanwij- zingen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gebruikt.

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou worden onderschat wanner het elektrische gereedschap regelmatif op een dergelijk witje wijze worden gezrukt.

Opmerking: voor een nauwkeurige inschatting van de trillingsdrukijdens een bepaalde werkperiode要去 ook rekening worden gezchoolen met dearendaarin het apparaat uitgeschakeld is of wel loopt,

maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Algemene veiligheidsinstructie

VOORZICHTIG! Bij het gebruik van elektrische gereedschappen dient u de volgende principieleveiligheidsmaatregelen in acht te nemen ter vermijding van elektrische schokken, letsel- en brandgevaar. Lees deze bepalingen en neem ze in acht voordat u het apparaat gebruikt enbewaar de veiligheidsinstructies. Fouten bij denaleving van de onderstaand beschreiben aanwijzingen+knen elektrische schokken,brand en/of ernstig letsel tot gevolg hebben.

Werkplek

Houd het werkbereik schoon en opgeruimd. Door wanorde en onverlichte werkbereiken konnen ongevallen ontstaan.
Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonden die stof of dampen zouden kuren ontsteken.
Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de contrôle over het apparaat hunnen verliezen.

WAARSCHUWING! Levensgevaar door elektrische schokken.

De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
Vermijd lichaamscontact met geoarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.

Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt van elektrische schokken.

Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

Een beschadigd apparaat, een beschadigde netkabel of -steker betekent levensgevaar door elektrische schokken.

Controleer regelmatig de toestand van apparaat, netkabel en netsteker.

• Controller de aansluiteiding van het elektrische gereedschap regelmatig op schade en LAST deze in geval van schade verrangen dooreen erkende vakman.
  Gebruik bij werkzaamheden in de openlucht allén verlangkabels die ook voor het buitenbereik geschikt zijn. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken.
  Gebruik een beschadigd apparaat Nieteer. Onderbreek bij gevaar.altijd de stroomtoevoer.

A WAARSCHUWING! Open het apparaat . nooit. Laat reparaties of verrangingen alleén uitvoeren door het servicepunt of door een elektromonteur.

Wees steeds waakzaam en let altijd op wat u doet. Wees voorzichtig bij het werken met een elektrisch gereedschap. Gebruik het apparaat Niet wanner u ongeconcentreerd of moe bent resp. onder de invloed van drugs, alcohol of medicijnen staat. Reeds een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
Draag naast de personlijke veiligheidsuitrusting algijd een veiligheidsbril. Het dragen van een persoonlijkeveiligheidsuitrusting zoals stofmasker, slipvasteveiligheidsschoenen,-handschoenen en-helmof gehoorbescheming helpt, al naargelanghet soort en de toepassing van het elektrischegereedschap, het risico van letsel te verminderen.
Vermijd een abusievelijke ingebruikname van het apparaat. Waarborg dat de schakelaar in de "UIT"-positie staat voordat u de steker in de contactdoos steekt. Wanner uijdens het dragen van het apparaat de vinger aan de AAN-/UIT-schakelaar hebt of het apparaat reeds ingeschakeld op de stroomverzorging aansluit, kan dit tot ongevallen leiden.
Verwijder de instelgereedschappen of schroef-sleutel voordat u het apparatusat inschakelt. Een gereedschap of sleutel dat/ die zich in een draaiend onderdeel van het apparatusat bevindt, kan letsel verooorzaken.
Overschat uzelf Niet. Zorg alsijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat in onverwachtte situatuies beter controeren.
Draag geschikte werkkleding. Draag geen wij de kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderden verwijderd. Draag een haarnet bij langere haren. Votte, Niet-nauwsluitende kleding, sieraden of haren hunnen door bewegende onderden wordt ingetrokken.
Gebruik stofafzug- of -opvanginrichtingen wonneer deze können worden gemonteerd. Let waar bij op dat de stofzuigers voor deze specia- le toepassing geschikt要去en zijn. Het correcte

gebruik van deze inrichtingen vermindert het gevaar door stof.

Bij het werken met elektrische apparaten die over een stofzak beschikken of door middel van een stofafzuiiging met het dieinovereenkomstige apparaat kuren worden verbonden, bestaat brandgevaar! Onder ongunstige omstandigheden zoals bijv. bij vonden regen, bij het schuren van metaal of metaalresten in hout, kan houtstof in de stofbox (of in de filterzak van de stofzuiger) zelf ontbranden. Dit kan vooral gebeuren wonneer het houtstof met lakresten of andere chemische stoffen vermengd is en het te schuren product na een lange bewerking heet geworden is. Vermijd waarom absolut oververhitting van het te schuren product en van het apparaat. Leeg voor iedere werkpauze altijd eerst de stof- resp. de filterzak van de stofzuiger.

Beveilig het gereedschap. Gebruik de spaninrichting/bankschoef om het werkstuk vast te zetten. Het worden daarin veiliger gehouden dan in uw hand.

Gebruik van en omgang met het elektrische gereedschap

Overbelast uw elektrisch gereedschap Niet.
Gebruik voor uw werkzaamheden het waarvoortbestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.
Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereed-schap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepa-reerd.
Trek de steker uit de contactdoos voordat u apparaatinstelleningen uitvoert, toebehoren verrangt of het apparaat weglect. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
Bewaar nicht-gebrachte elektrische gereedschappen buiten het bereik van kinderen. Laat geén personen met het apparaat werkden die nicht vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische

gereedschappen zich gevaarlijk wanner ze door onervaren Personen worden gebrukt.

Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhoven elektrische apparaten.
Houd de handgrepen droog, schoon en vrij van olie en vet. Bij verontreinigde handgrepen bestaat gevaar voor letsel door wegligden.
Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situatives leiden.

Zorgvuldige omgang met en gebruik van accuapparaten

Waarborg dat het apparaatuitgeschakeld is voordat u de accuplaatst.
Hetplaatsen van de accu in een ingeschakeld elektrisch gereedschap kan leiden tot ongevallen.
Gebruik in elektrische gereedschappen allén de waarvoort bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
A WAARSCHUWING! Gebruik uitsluitend het bijgeleverde laadtoestel/ occupak.
De buitenzijde van de accu of het elektrische gereedschap moet voor de aansluiting op het laadtoestel schoon en droog zich. Verkeerd gebruik leidt tot gevaar voor elektrische schokken, oververhitting of lekkege van bijtende vloeistofen uit de accu.
A WAARSCHUWING! Vermijd ieder contact met vloeistof die uit de accu gelekt is! In geval van contact met de vloeistof moet u met water afspoelen. Wanner u de vloeistof ook in de

ogen hebt gekreten, dient u contact op te nemen met een arts. Lekkende accuvloeistof kan leiden tot huidirritates of verbrandingen.

Houd Niet-gebruekte accu's verwijderd van paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten van de accu zonden hunnen overbruggen. Een kortsluiting tussen de accucontacten kan leiden tot brand en verbrandingen.
4 WAARSCHUWING! Het occupak mag Niet worden kortgesloten. Daardoor kan het occupak oververhit raken, in brand vliegen ofuit elkaar spatten. Daarom: - sluit geen kabels aan op de polen van het occupak.
VOORZICHTIG! Gooi het occupak nooit in het vuur of in het water. Hier bestaat explosiegevaar!

Apparaatspecifieke veiligheidsinstructies voor accuklopboorschroevendraaiers

Onderbreek vór reiniging of onderhoud van het laadtoestel of het.accupak altijd eerst de stroomtoevoer. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
Laad het.accupak nooit bij een omgevingstemperatuur van minder dan 10^ ofmeer dan 40^ .Op deze wijze waarborgt u een langelevensduur van de accu.
De luchtopeningen van het laadtoestel moeten altijd vrij়. In het andere geval dreigt gevaar door oververhitting.
Bij werkzaamheden aan het apparatusaat, zoals bijv. transport resp. opslag,zet u de draairich- tingsschakelaar 5 in de middenstand (blokke- ring) om ongewild starten te voorkomen.
- Gebruik altiijd de bij het apparaat geleverde extra handgreep [10]. Het verlies van de controle over de machine kan tot letsel leiden.

- Origineel toebehoren/ extra apparaten

Gebruik alleén toebehoren dat in de gebruiks-aanwijzingen vermeld staat. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Let op leidingen!

GEVAAR! Waarborg dat u Niet op stroom, gas- of waterleidingen stoot wanner u met een elektrisch gereedschap werkt. Controleer de wand eventueel met een leidingzoeker voor dat u erin boort resp..dequeueseur.

Alles begrepen?

Wanner u met deze algemene veiligheidsin-structies voor elektrische apparaten vertrouwd bent en met behulp van de dienovereenkomstige gebruiksaanwijzingen alle functies en toepas-singen van uw elektrisch gereedschap kent, kut u met het werk beginnen. U werk het veriligst wanner u alle gegevens en aanwijzingen van de fabrikant in acht neemt.

Ingebruikname

- Extra handgreep monteren

In de harde schroefval ontstaan hoge aan-draaaimomenten. gebruik uw apparaat daarom allén met de extra handgreep [10].
Schroef de extra handgreep [10] al naargelang de werkwijze rechts of links in het apparaathoofd.

- Accupak laden

Opmerking: een nieuw of lange tijd Niet gebruikt occupak要去 voor het eerste/hernieuwde gebruik worden opgeladen. Na ca. 3-5 laadcyl bereikt het occupak zich volle capacititeit.

A WAARSCHUWING! Onderbreek aktijd de stroomtoevoer voordat u het occupak ut het laadtoestel neemt of in het laadtoestel plantaat. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.

Plaats het occupak 9 in het laadstation 14. Steek de netsteker in de contactdoos.
De rode laadcontrolle-LED 15 geeft het begin van het laadproces aan. De LED dooft zodra het occupak 9 opgeladen is.
De groene laadcontrole-LED 16 signaleert dat het laadproces afgesloten is en het occupak 9 waar is voor gebruik.
Laad een.accupak 9 nooit direct een tweede maal op na een snellading.Het gevaar bestaat dat het occupak 9 overladen wordt, hetgeen de levensduur van het occupak en het laadstation verkort.
Schakel het laadstation[tussen14 twee openvolgende ladingen altijd minstens 15 minutesuit.Trek waarvoordste stekker uit de contactdoos.

- Accupak in/uit het apparaatplaatsen/verwijdenen

Accupakplaatsen:

Druk de draairichtingsschakelaar 5 in de middenstand (blokkeren) en LAST het occupak 9 in de greep vastklikken

Accupak verwijdenden:

Druk gelsekijdig op de ontgrendelingstoetsen 8 opzij en verwijder het accupak 9.

- Accutoestand controlleren

Druk op de toets accutoestand 3. Het resterende vermogen worden op het LED-display 2 weergegeven.

In de eerste stand (keuzeschakelaar op stand 1)

bereikt u een toerental van ca. 500min^-1 en een hoog aandraaimoment.

In de tweede stand (keuzeschakelaar op stand 2)

bereikt u een toerental van ca. 1.800min^-1 en een gering aandraaimoment.

- Voorselectie aandraaimoment

Via de Voorselectie aandraaimoment [13]kunt u de draaikracht instellen.

Wanner de ingestelde draaikracht bereikt is, onderbreekt de koppeling de aandrijving. Daarmee kurz u tot een tevoren bepaalde diepte schroeven, ideaal voor bijv. in seriesuitgevoerde schroefwerkzaamheden.

• Selecteer een lage stand voorkleine schroeven en zachtematerialen.
• Selecteer een hoge stand voor große schroeven en harde materiaalen resp. voor het uitdraaien van schroeven.
• Selecteer voor boorwerkzaamheden de dievenovereenkomstige boorstand door de Voorseleie voor het aandraaimoment op de 1 stand in te stellen.

Boren/schroeven/klopboren

Boren/schroeven:

Draai de insteling 12aar het symbol

Klopboren:

Draai de insteling [12]aar het symbol 1.

Gereedschappen verrangen

Uw accu-klopboorschroevendraier beschicht over een volautomatische spilblokkering SPINDLE LCK en is uiter gest met een boorhouser met enkele huls "Made in Germany" van ROHM.

Bij stilstand van de motor wordt de aandrijstreng vergrendeld, zodate u de snelwisselkop [1] door draaien C (weergave van de draairichtingen in werkhouding/>>boorhouder wijst van u weg) kunt openen.

Nadat u het gewenste gereedschap hebt geplaatst en door draaien van de boorhouser hebt vastgespannen , kunt u meteen doorwerken. De spilblokkering worden automatisch opgeheven wanner de motor start (indrukken van de AAN-/UIT-scha-kelaar 6).

Aan-/uitschakelen

Druk voor het gebruik van het apparaat op de AAN-/UIT-schakelaar 6 en houd hem ingedrukt.
Laat de AAN-/UIT-schakelaar 6 los om het apparatusaatuit te schakelen.

Toerental instellen

De AAN-/UIT-schakelaar ⑥ beschicht over een variabile toerentalregeling.

Toerental verhogen:

Verhoog de druk op de AAN-/UIT-schake- laar 6.

Toerental verminderen:

Verminder de druk op de AAN-/UIT-schakelaar 6.

De geintegreerde motorrem zorgt voor een snelle stilstand - ideaal voor bijv. in serie uitgevoerde schroefwerkzaamheden.

Draairichting omschakelen

Schakel de draairichting om door de draairich- tingsschakelaar 5aar rechts resp. links door te drukken.

- Tips en trucs

Bij schroefwerkzaamheden in hout, metaal en andere materialen dient u de onderstaande punten absolut in acht te nemen:

□ Controller vór het gebruik of de schroef resp. boorinzet correct geplaatst is, d.w.z. gegentreerd in de boorhouser zit.
Schroefbits zich gekenmerkt met maten en vormen. Wonneer u twijfelt, probeert u altiijd eerstuit of de bit zonder speling in de schroefkop zit.

Aandraaimoment: vooral Kleinere schroeven en bits kuren worden beschadigd als u een te hoog aandraaimoment of/ en een te hoop toerental aan de machine instelt.

Harde schroefval: zeer hoge aandraaimomenten ontstaan bijv. bij schroefwerkzaamheden in metaal bij gebruik van steeksleutelinzetten. Kies een laag toerental.

Zachte schroefval: schroef ook hier met een laag toerental om bijv. het houtoppervlak in geval van contact met de metalen schroefkop Niet te beschadigen. Gebruik een verzinkboor.

Bij boorwerkzaamheden in hout, metaal en andere materialen dient u de onderstaande punten absolut in acht te nemen:

Gebruik een hoop torental bij eenkleine boordiameter en een laag torental bij een grote boordiameter.
Kies een laag toerental bij harde materialen en een hoog toerental bij zachte materialen.
Trek de draaiende boor meerdere malen uit het boorgat om spaanders of boorstof te verwijderen en het gat te luchten.
Borg of bevestig het werkstuk (indien möglich) in een spaninrichting.

Kenmerk de plek waar geboard moet worden met behulp van een center of een spijker en kies een laag toerental om aan te boren.

Boren in metaaal: gelebruik een metaalboor (HSS): voor een optimaal resultaat koelt u de boor met olie. Metaalboren+kennen ook worden gebruikt om in kunststof te boren.

Boren in steen: gebruik een met hardmetaal uitergeruste steenboor.

Boren in hout: gebruik een houtboor met centreerspits, voor diepe borgen gebruikt u een "slangenbooor", voor groe boordiameters een forstnerboor. Kleine schroeven+kennen ook zonder voorboren in zicht hout worden geschroefd.

- Onderhoud en reiniging

De accu-klopboorschroevendraier is onderhoudsvrij.

Reinig het apparaat regelmatig, direct na beëindiging van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek en in geén geval benzine, oplos- of reinigingsmiddelen.

A WAARSCHUWING! Open de apparaten nooit. Laat reparations of vervangingen alleén uitvoeren door het servicepunt of door een elektromonteur.

- Afvoer

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatselijke recyclingdiensten=kunt afvoeren.

Voer elektronische apparaten Niet af via het huisafval!

Conform de Europese richtlijn 2002/96/EG be-treffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan�nationalrecht要去en oude elektrische gereedschappen

separaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.

Defecte of verbruike accu's moeten volgens de richtlijn 91/157/EEC worden gerecycled. Lees hiervoor ook de speciale veiligheidsinstructies voor het laadapparaat en het occupak. Geef de accu en/of het apparaat af bij de waarvoortestemde verzamelstations.

Uw gemeentelijke milieudienst kan u informatie geben over de afvalverwijdering van uitgediende apparaten.

- Informatie

Service

Voor het bevoegde servicepunt van uw land verwij- zen wij maar de, "Garantiedocumenten".

Laat uw apparaten alleén door gekwalificeerd vakpersoneel en alleén met originele onderden repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
Laat de steker of de aansluitleiding alsijd door de fabrikant van het apparaat of door zich technische dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Conformiteitsverklaring/Producent C

Wij, Komperna GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EU-richtlijnen voldoet.

Machinerichtlijn (89/392/EC), (91/368/EC), (93/44/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische compatibiliteit (2004/108/EC)

Benaming van het product:

Parkside Accu-klopboorschroevendraier X24V

Bochum, 30.11.2007

Hans Kompernaß

-Directeur

Technische wijzigingen binnen het kader van de verderontwikkeling�oorbehonden.

Einleitung
