Bedienungs- und Sicherheitshinweise

ACCU-KLOPBOOR-

SCHROEVENDRAIAER

DE/AT Bedienungs- und Sicherheitshinweise

Introduction

- Technische gegevens

Energiegehalte: 36 Wh

Accu-snellaadstation X 24V-2:

Nominale spanning: 230V 50Hz, 60W

Laadstroom: 2.600 mA

Laadduur: 90 min

Beschermingsklasse: II/回

Gehoorbescherming dragen!

Elektrische vergilghed

Veiligkeit van Personen

Bestimmungsgemäß Gerbrauch. 26
Ausstattung. 26
Lieferumfang . 27
Technische Daten.. 27

Allgemeine Sicherheitshinweise

Arbeitsplatz.. 28
Elektrische Sicherheit. 28
Sicherheit von Personen. 29
Verwendung und Behandlung des Elektrowerkzeuges.. 29
Sorgfaltiger Umgang und Gebrauch von Akkugeräten.. 30
Gerätespezifische Sicherheitshinweise für Akku-Schlag-Bohrschrauber.. 30
Originalzubehör/-zusatzgeräte. 30
Achtung Leitungen! . 31
Allesverstanden? . 31

Inbetriebnahme

Zusatzhandgriff montieren. 31
Akku-Pack laden . 31
Akku-Pack ins Gerät einsetzen/entnehmen .Seite 31
Akkuzustand prufen.. 31
2-Gang Getriebe.. 31
Drehmomentvorwahl. 32
Bohren/Schrauben/ Schlagbohren.. 32
Werkzeuge wechseln. 32
Ein-/Ausschalten. 32
Drehzahl einstellen . 32
Drehrichtung umschalten. 32
Tipps und Tricks.. 32

Wartung und Reinigung . 33

Entsorgung . 33

Informationen

Service . 34
Konformitätserklarung/Hersteller. 34

In dieser Bedienungsanleitung werden folgende Piktogramme/Symbole verwendet:
	Bedienungsanleitung lesen!	---	Gleichstrom (Strom- und Spannungsart)
	Warn- und Sicherheitshinweise beachten!	Nm	Newtonmeter (Drehmoment)
	Vorsicht vor elektrischem Schlag!Gefährliche elektrische Spannung - Lebensgefahr!		Schutzklasse II
n0	Bemessungs-Leerlaufdrehzahl	1	Bohrstufe (Drehmomentvorwahr)
V~	Volt (Wechselspannung)	T	Bohrstufe (Schlagbohren)
	Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutz-handschuhe und eine Schutzbrille.	Ah	Ampere-Stunde (Akku-Kapazität)
	Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.		Ein beschiediges Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßigen den Zustand von Gerät, Netzkabel, Netzstecker.
SPINDLE LOCK	Spindelaretierung		Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
Rohm	Bohrfutter, Made in Germany		Entsorgen Sie Verpackung und Gerät umweltgerecht!
W	Watt (Wirkleistung)

Akku-Schlag-Bohrschrauber X24V

Bohren und Schrauben in Holz, Kunststoff und Metall

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall, sowie zum Schlagbohren in Gestein, Ziegel und Beton bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

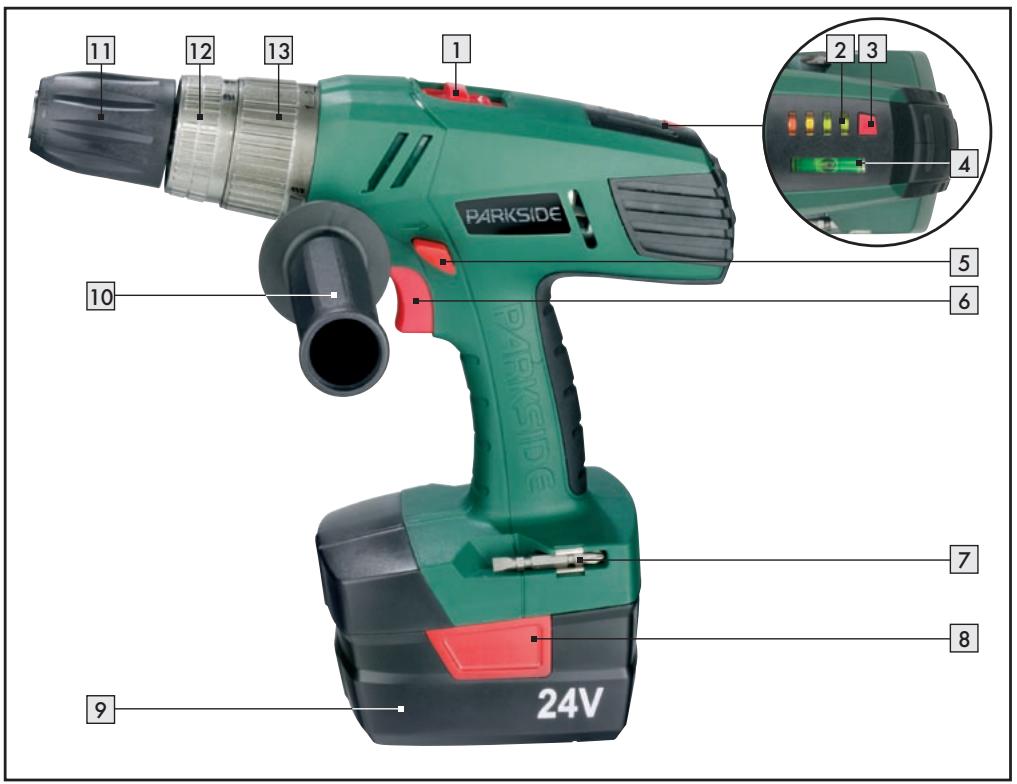

Ausstattung

Gangwahlschalter
2 LED-Display/Akkuzustand
3 Taste zur Prüfung des Akkuzustands

4 Wasserwaage
5 Drehrichtungsumschafter/Sperre
EIN-/AUS-Schalter/Drehzahlregulierung
Doppelbit (beidseitig)
8 Taste zur Entriegelung des Akkus
9 Akku-Pack
10Zusatzhandgriff
11 Schnellspannffutter RCHM
12 Einstellring Bohren/ Schlagbohren
Drehmomentvorwahl

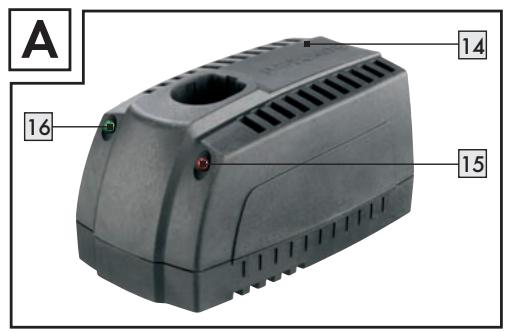

14 Akku-Schnell-Ladegerät
15 rote Ladekontroll-LED
16 grüne Ladekontroll-LED

- Lieferumfang

1 Tragekoffer
1 Akku-Schlag-Bohrschauber mit Akku-Pack
1 Zusatzhandgriff
2 Doppelbits
1 Ladegerät
1 Bedienungsanleitung
1 Heft „Garantie und Service"

- Technische Daten

Akku-Schlag-Bohrschrauber X24V:

Nennspannung: 24V---

Nennleerlaufdrehzahl: 1. Gang: n_0 0-500 min ^-1

Nennleerlaufdrehzahl: 2. Gang: n_0 0-1800 min

Spannffutterweite: 1,0-13 mm

Max. Bohrdurchmesser: Metall: 13 mm

Holz: 30 mm

Mauerwerk

(Beton): 15mm

Max. Drehmoment: 25Nm

Grosse: 300 × 90 × 285 ~mm

Ni-CD Akku-Pack X24V-1:

Nennspannung: 24V---

Kapazität: 1,5 (Ah)

Energiegehalt: 36 Wh

Akku-Schnell-Ladegerät X24V-2:

Nennspannung: 230V 50Hz , 60W

Ladestrom: 2600 mA

Ladedauer: 90 min

Schutzklasse: II/回

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise < 69 dB (A). Unsicherheit K = 3 dB.

Der Gerauschpegel beim Arbeitsen kann 84 dB (A) überschreiben.

Gehorschutz fragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

$$ \mathrm {a} _ {\mathrm {h}, \mathrm {D}} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r e i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Schrauben: Schwingungsemissionswert

$$ \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r e i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Schlagbohren

in Beton: Schwingungsemissionswert

$$ a _ {h, \mathrm {I D}} = 1 9, 3 1 3 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r e i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berück

sichtigt werden, in denen das Gerät abgeschelt ist oder darüber lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise

VORSICHT! Beim Gebrauch von Elektrowerkeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Bestimmungen, bevor Sie das Gerät benutzen, und bewahren Sie die Sicherheitshinweise gut auf. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Arbeitsplatz

• Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, z.B. um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel oder Stecker erhöhen das Risiko eines elektrischen Schlages.
Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag.

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.

Kontrollieren Sie regelmäßig die Netzeitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
- Verwenden Sie bei Arbeiten im Freien nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
- Nehmen Sie Geräte mit beschädigten Teilen nicht mehr in Betrieb. Ziehen Sie bei Gefahr sofort den Netzstecker.

A WARNUNG! Öffnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführren.

- Sicherheit von Personen

Seien Sie stets aufmerksam und acht den Sie immer darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert oder mäde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhandschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass sich der Schalter in der „AUS"-Position befindet, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am EIN-/AUS-Schalter haben oder das Gerät bereits eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
- Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Tragen Sie bei langen Haaren ein Haarnetz. Lockere, nicht eng anliegende Kleidung, Schmuck oder Haare konnen von sich bewegenden Teilen erfasst werden.
- Verwenden Sie Staubabsaug- oder Auffangeinrichtungen, wenn diese montiert werden konnen. Beachten Sie darauf, dass Staubsauggeräte für diesen speziellen Einsatzbereich geeignet sein,Müssen.Das korrekte Verwenden dieser Ein

richtungen verringert Gefährdungen durch Staub. Beim Arbeiten mit Elektrogeräten, die über einen Staubsack verfügen oder durch eine Staubabsaugvorrlichtung mit dem entsprechenden Gerät verbunden werden können, besteht Brandgefahr! Unter ungünstigen Bedingungen, wie z.B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Filtersack des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermisch ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes, und entleeren Sie vor Arbeitspausen stets den Staub- bzw. Filtersack des Staubsaugers.

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie Ihr Elektrowerkzeug nicht.
Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose bzw. entnehmer Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von uner

fahrenen Personen benutzt werden.

Pflegen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett. Bei verschmutten Handgriffen besteht Verletzungsgefahr durch Abrutschen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

Sorgfälliger Umgang und Gebrauch von Akkugeräten

• Stellen Sie sichere, dass das Gerät ausgeschaltet ist, befinden Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfallen führen.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

A!WARNUNG! Benutzen Sie ausschließlich das mitgelieferte Ladegerät/Akku-Pack.
Die Außenfläche des Akkus oder Elektrowerkzeuges muss vor dem Anschluss an das Ladgerat sauber und trocken sein. Eine falsche Verwendung führt zur Gefahr eines elektrischen Schlags, Überhitzung oder zum Auslaufen von atzender Flüssigkeit aus dem Akku.
A WARNUNG! Falls Flüssigkeit aus einem Akku ausgetreten ist, vermeiden Sie den Kontakt! Falls es davon zu einem Kontakt gekommen ist, spulen Sie mit Wasser. Wenn die Flüssigkeit auch in die Augen gekommen ist, ist ein Arzt aufzusuchen. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
A WARNUNG! Der Akku-Pack damit nicht kurzgeschlossen werden. Überhitzung, Brandgebung oder Platzen des Akku-Packs können die Folge sein. Deshalb: - schreiben Sie keine Kabel an den Polen des Akku-Packs an.
VORSICHT! Werfen Sie den Akku-Pack niemals ins Feuer oder Wasser. Es besteht Explosionsgefahr!

Gerätespezifische Sicherheitshinweise für Akku-Schlag-Bohrschrauber

Ziehen Sie vor Reinigung oder Wartung von Ladegerät oder Akku-Pack immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes.
Laden Sie nie den Akku-Pack, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt. Dadurch erreichen Sie eine hohe Lebensdauer des Akkus.
Die Luftrungsöffnungen des Ladegerats müssen immer frei sein. Andernfalls droht Gefahr durch Überhitzung.
Bei Arbeitsen am Gerät, sowie Transport, bzw. Aufbewährung bringen Sie den Drehrichtungsumschalter 5 in die Mittelposition (Sperre), um unbeabsichtigtes Anlaufen zu verhindern.
Benutzen Sie den mit dem Gerät gefelferten Zusatzhandgriff 10. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungs-anleitung empfohlener Einsatzwerkzeuge oder

anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Achtung Leitungen!

GEFAHR! Vergewisern Sie sich, dass Sie nicht auf Strom, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

Allesverstanden?

• Wenn Sie sich mit diesen allgemeinen Sicherheitshinweisen für Elektrogeräte vertraut gemacht haben, und mit Hilfe der entsprechenden Bedienungsanleitung alle Funktionen und Handhabungen Ihr's Elektrogerätes kennen, können Sie mit der Arbeit beginnen. Denn unter Berücksichtigung aller Angaben und Hinweise des Herstellers arbeiten Sie am sichersten.

Inbetriebnahme

- Zusatzhandgriff montieren

Im harten Schraubfall entstehen hohe Drehmomente, verwenden Sie Ihr Gerät nur mit dem Zusatzhandgriff 10.
Schrauben Sie den Zusammenhanggriff abhängig von der Arbeitsweise rechts oder links am Gerätekopf ein.

- Akku-Pack laden

Hinweis: Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/erneuten Benutzung aufgeladen werden. Seine volle Kapazität erreicht der Akku-Pack nach ca. 3-5 Ladezyklen.

A WARNUNG! Ziehen Sie vor Entnahme des Akku-Packs aus dem Ladegerät bzw. vor Einsetzen

in das Ladegerät immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes.

• Setzen Sie den Akku-Pack [9] in das Akku-Schnell-Ladegerät [14] ein. Stecken Sie den Netzstecker in die Steckdose.
  Die rote Ladekontroll-LED 15 zeit den Beginn des Ladevorgangs an. Sie erlischt, sobald der Akku-Pack geladen ist.
  Die grüne Ladekontroll-LED 16 signalisiert Ihnen, dass der Ladevorgang abschlossen und der Akku-Pack 9 einsatzbereit ist.
  Laden Sie einen Akku-Pack ⑨ niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack ⑨ überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird.
  Schalten Sie das Ladegerät [14] zwischen aufein-anderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

- Akku-Pack ins Gerät einsetzen/ entnehmer

Akku-Pack einsetzen:

Drücken Sie den Drehrichtungsumschalter in Mittelposition (Sperren) und halten Sie den Akku-Pack in den Griff einrasten.

Akku-Pack entnehmen:

• Drücken Sie gleichzeitig die Seitenlichen Tasten zur Entriegelung 8 und entnehmer Sie den Akku-Pack 9.

- Akkuzustand prüfen

Drücken Sie die Taste Akkuzustand. Die Restleistung wird am LED-Display 2 angezeigt.

2-Gang Getriebe

Im ersten Gang (Wahlschalter in Position: 1)

erreichen Sie eine Drehzahl von ca. 500min^-1 und ein hohes Drehmoment.

Im zweiten Gang (Wahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1800min^-1 und ein geringeres Drehmoment.

Drehmomentvorwahr

Sie konnen über die Drehmomentvorwahl 13 die Drehkraft einstellen.

Ist die eingestellte Drehkraft erreicht, trennt die Kupplung den Antrieb. Dadurch konnen Sie Schrauben in eine vorbestimmte Tiefe einschrauben, ideal z.B. für Serienverschraubungen.

Wahlen Sie eine niedrige Stufe für keine Schrauben, welche Werkstoffe.
Wahlen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.
Wahlen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.

Bohren/Schrauben/ Schlagbohren

Bohren/Schrauben:

Drehen Sie den Einstellung auf das Symbol

Schlagbohren:

Drehen Sie den Einstellung auf das Symbol 1.

Werkzeuge wechseln

Ihr Akku-Schlag-Bohrschauber hat eine vollautomatische Spindelarretierung SPINDLE und ist mit einem einhüligen Bohrfutter "Made in Germany" von RPHM ausgestellt.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannffutter [11] durch Drehen C (Angabe der Drehrrichtungen in Arbeitshaltung/, Bohrfutter zeigt von Ihnen weg") öffnen können.

Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung lost sich automatisch mit Starten des Motors (Betätigten des EIN-/AUS-Schalters 6).

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 6 und halten Sie ihn gedrückt.
Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter [6] los.

Drehzahl einstellen

Der EIN-/AUS-Schalter 6 verfügt über eine variable Drehzahlregelung.

Drehzahl erhöhen:

□ Erhöhen Sie den Druck auf den EIN-/AUS-Schalter [6].

Drehzahl verringn:

Verringern Sie den Druck auf den EIN-/AUS-Schalter 6. Die integrierte Motorbremse sorgt fur schllen Stillstand -ideal z.B.fur Serienverschraubungen.

Drehrichtung umschalten

Wechseln Sie die Drehrichtigung, indem Sie den Drehrrichtungsumschalter nach rechts, bzw. links durchrücken.

Tipps und Tricks

Beim Schrauben in Holz, Metall und andere Materialien unbedingt berücksichtigen:

Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt.
Schraub-Bits sind mit ihren MaBen und der

Form gekennzeichnet. Falls Sie sich unsicher sind, probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitszt.

Drehmoment: Speziell Kleinere Schrauben und Bits können beschädigt werden, wenn Sie ein zu hohes Drehmoment oder/und eine zu hohe Drehzahl an der Maschine einstellen.

Harter Schraubfall: Besonderss hohe Drehmormente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsatzen. Wahlen Sie eine niedrige Drehzahl.

Weicher Schraubfall: Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigten:

Benutzen Sie bei keinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.
Wahlen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.
Ziehen Sie den drehenden Bohrer öffers aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu luften.
Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung.
Markieren Sie die Stelle, an der gebohr werden soll, mit einem Körner oder einem Nagel und wahren Sie zum Anbohren eine niedrige Drehzahl.

Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für Beste Ergebnisse sollen den Bohrer mit Öl kühlen. Metallbohrer konnen Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Gestein: Verwenden Sie einen Hartmetallbestrückten Steinbohrer.

Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer", für große Bohr-Durch

messer einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

Der Akku-Schlag-Bohrschrauber ist wartungsfrei.

Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

A!WARNUNG! Öffnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführten.

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchtele Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 91/157/EEC recyclelt werden. Lesen Sie hierzu auch die speziellen Sicherheitshinweise für Ladegerät und Akku-Pack.

Geben Sie Akku und/oder Gerät über die angebotenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

• Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
• Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Konformitätserklarung/ Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (89/392/EC), (91/368/EC), (93/44/EC)

EG-Niederspannungsrichtlinie (2006/95/EG)

Elektramagnetische Verträglichkeit (2004/108/EG)

Typ/Gerätebezeichnung: Parkside Akku-Schlag-Bohrschrauber X24V

Bochum, 30.11.2007

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
