Type de produit	Perceuse visseuse à percussion sans fil
Marque	PARKSIDE
Modèle	X 24 V
Tension nominale	24 V
Vitesse à vide (1ère vitesse)	0 - 500 tr/min
Vitesse à vide (2ème vitesse)	0 - 1 800 tr/min
Diamètre du mandrin	1,0 - 13 mm
Capacité de perçage métal	13 mm
Capacité de perçage bois	30 mm
Capacité de perçage béton	15 mm
Couple maximal	25 Nm
Dimensions	300 × 90 × 285 mm
Type d'accu	Ni-CD
Capacité de l'accu	1,5 Ah
Énergie de l'accu	36 Wh
Chargeur	230 V~, 50 Hz, 60 W
Temps de charge	90 minutes
Niveau de pression acoustique	< 69 dB(A)
Niveau sonore en travail	Peut dépasser 84 dB(A)
Utilisation conforme	Percer et visser dans bois, plastique, métal ; percer avec percussion dans pierre, brique, béton
Entretien	Nettoyage régulier avec chiffon sec ; aucun entretien particulier requis
Équipement de sécurité recommandé	Lunettes, masque anti-poussières, casque auditif, gants
Classe de protection du chargeur	II (double isolation)
Réparabilité	Réparations à confier à un technicien qualifié ; pièces d'origine recommandées

FOIRE AUX QUESTIONS - X 24 V PARKSIDE

Comment changer la vitesse de rotation ?

Pour changer la vitesse, utilisez le sélecteur de vitesse situé sur l'appareil. Position 1 pour une vitesse lente (0-500 tr/min) et un couple élevé, position 2 pour une vitesse rapide (0-1 800 tr/min) et un couple plus faible.

Comment insérer ou retirer le bloc accu ?

Pour insérer le bloc accu, placez le sélecteur de sens de rotation en position médiane (verrouillage) et faites glisser l'accu dans la poignée jusqu'à ce qu'il s'enclenche. Pour le retirer, appuyez simultanément sur les deux touches latérales de déverrouillage et tirez l'accu vers le haut.

Comment régler le couple de vissage ?

Utilisez la bague de présélection du couple située derrière le mandrin. Tournez-la pour sélectionner le couple souhaité : un réglage faible pour les petites vis et matériaux tendres, un réglage élevé pour les grandes vis et matériaux durs. Pour le perçage, tournez la bague sur le symbole de perçage (position T ou 1).

Quels matériaux peut-on percer avec cet appareil ?

Cet appareil permet de percer dans le bois (jusqu'à 30 mm), le métal (jusqu'à 13 mm) et le plastique. Avec la fonction percussion, vous pouvez également percer dans la pierre, la brique et le béton (jusqu'à 15 mm).

Comment entretenir la perceuse ?

L'appareil ne nécessite aucun entretien particulier. Nettoyez régulièrement le boîtier avec un chiffon sec après utilisation. N'utilisez jamais d'essence, de solvants ou de détergents. Ne tentez pas d'ouvrir le boîtier ; confiez les réparations à un technicien qualifié.

Quel équipement de sécurité est recommandé ?

Portez toujours des lunettes de protection, un masque anti-poussières, un casque auditif et des gants de protection. Maintenez l'appareil à l'abri de la pluie et de l'humidité pour éviter les risques d'électrocution.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de l'interrupteur. Poussez-le vers la droite pour une rotation en sens horaire (vissage), vers la gauche pour une rotation en sens antihoraire (dévissage). La position centrale verrouille l'interrupteur.

Comment utiliser la fonction percussion ?

Pour activer la percussion, tournez la bague de réglage située derrière le mandrin sur le symbole de percussion (généralement un marteau). Utilisez cette fonction pour percer dans la pierre, la brique ou le béton. Pour le perçage normal, placez la bague sur le symbole de perçage.

Que faire si le bloc accu ne se charge pas ?

Vérifiez que le chargeur est bien branché et que la prise fonctionne. Assurez-vous que la température ambiante est comprise entre 10°C et 40°C. Si la DEL rouge de charge ne s'allume pas, essayez de retirer et réinsérer l'accu. Si le problème persiste, contactez le service après-vente.

Comment changer l'outil (foret ou embout) ?

Votre perceuse est équipée d'un mandrin à serrage rapide. À l'arrêt du moteur, tournez la bague du mandrin dans le sens inverse des aiguilles d'une montre pour ouvrir les mors. Insérez l'outil, puis serrez en tournant dans le sens horaire. Le blocage de broche automatique facilite le changement.

MODE D'EMPLOI X 24 V PARKSIDE

Instructions d'utilisation et consignes de sécurité

AKKU-SCHLAG-

BOHRSCHRAUBER

FR/BE Instructions d'utilisation et consignes de sécurité Page 5

Utilisation conforme.. Page 6 Équipement. Page 7 Meubles.. 7 Caractéristiques.. Page 7

Consignes de sécurité

Poste de travail... Page 8 Sécurité électrique. Page 8 Sécurité personnelle. Page 9 Usage et manipulation de l'outil électrique...... Page 9 Manipulation prudente et usage d'outils sans fil Page 10 Consignes de sécurité spécifiques de la perceuse visseuse à percussion sans fil... Page 10 Accessoires / équipements d'origine. Page 11 Attention conduites ! Page 11 Tout est clair ? Page 11

Mise en service

Montage de la poignée supplémentaire. Page 11 Charger le bloc accu. Page 11 Insérer le bloc accu dans l'appareil et le retirer. Page 11 Vérifier l'état de l'accu. Page 12 Moteur 2 vitesses.. Page 12 Présélection du couple. Page 12 Percer / visser / percer avec percussion. Page 12 Changement d'outil. Page 12 Allumage/extinction. Page 12 Réglage de la vitesse. Page 12 Changer le sens de rotation. Page 13 Conseils et astuces. Page 13

Entretien et nettoyage. Page 13

Mise au rebut. Page 13

Informations

S. A. V. Page 14 Déclaration de conformité / Fabricant Page 14

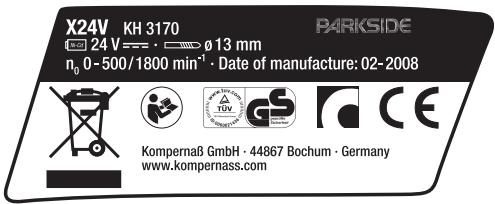

Ce mode d'emploi utilise les pictogrammes et symboles suivants :
	Lire le mode d'emploi !	---	Courant continu (type de courant et de tension)
	Respecter les avertissements et les consignes de sécurité !	Nm	Newtonmètre (couple)
	Risque d'électrocution !Tension électricque dangereuse - Danger de mort !	□	Classe de protection II
n0	Régime à vide mesuré	1	Position de perçage (préselection du couple)
V~	Tension alternative	T	Position de perçage (percussion)
	Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection.	Ah	Ampères (capacité de l'accu)
	Maintenez l'appareil à l'abri de la pluie et de l'humidité. Le risque d'un choc électricque augmente dans le cas où de l'eau pénétre dans l'appareil électricque.	▲	Tout dommage sur l'appareil, le cordon d'alimentation ou la fiche secteur représenté un danger de mort en cas de chic électricque. Contrôlez régulièrement l'état de l'appareil, du cordon d'alimentation et de la fiche secteur.
SPINDLE LOCK	Blocage de broche	■	Tenez les enfants et d'autres personnes à l'écart pendant l'utilisation de l'outil électricque.
RÖHM	Mandrin, Made In Germany	◎	Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement.
W	Watt (Puisance appliquée)

Perceuse visseuse à percussion sans fil x 24V

Percer et visser dans le bois, plastique et métal

Avant la première mise en service, familiarisez-vous obligatoirement avec les fonctions de l'appareil et informez-vous

sur la manipulation correcte des outils électriques. Pour ce faire, lisez le mode d'emploi suivant. Soigneusement conserver ces instructions. Remettez les documents aux utilisateurs lorsque vous prêtez l'appareil.

Utilisation conforme

Cet appareil est conçu pour percer et visser dans le bois, le plastique et le métal, ainsi que pour percer avec percussion dans la pierre, la brique et le béton. L'appareil doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégâts dus à une utilisation non conforme. Non conçu pour une utilisation commerciale.

- Équipement

1 Suggesteur de vitesse 2 Témoins à DEL/état de l'accu 3 Touche pour vérifier l'état de l'accu 4 Niveau à bulle 5 Suggesteur du sens de rotation/blocage 6 Interrupteur MARCHE/ARRÉT/sélecteur de vitesse 7 Embout double (deux cotes) 8 Touche de déverrouillage de l'accu 9 Bloc accu 10 Poignée supplémentaire 11 Serrage rapide ROHM 12 Bague de réglage percer / percussion 13 Présélection du couple 14 Chargeur rapide pour l'accu 15 DEL rouge de contrôle de charge 16 DEL verte de contrôle de charge

1 Valise de transport 1 Perceuse visseuse à percussion sans fil avec bloc accu 1 Poignée supplémentaire 2 Embouts doubles 1 Chargeur 1 Mode d'emploi 1 Manuel „Garantie et service"

Perceuse visseuse à percussion sans fil x 24V :

Tension nominale : 24V

Régime à vide nominal : vitesse :

$$ \mathrm {n} _ {0} 0 - 5 0 0 \mathrm {t} / \min $$

Régime à vide nominal : 2ème vitesse :

$$ \mathrm {n} _ {0} 0 - 1 8 0 0 \mathrm {t} / \min $$

Diamètre du mandrin: 1,0-13 mm

Diametre max,

deperçage:

Métal : 13 mm

Bois : 30mm

Maçonneries (béton):

15mm

Couple max.: 25Nm

Dimensions: 300 × 90 × 285 ~mm

Bloc accu Ni-CD X24V-1 :

Tension nominale : 24V - - -

Capacité : 1,5 Ah

Énergie: 36 Wh

Chargeur rapide pour accu x24v-2

Tension nominale : 230V~50Hz, 60W

Courant de charge: 2600 mA

Temps de charge : 90 min

Classe de protection: II/

Informations bruit/vibration

Valeurs mesurées conformes à EN 60745.

Le niveau de pression acoustique avec référence A de l'appareil est normalement < 69 dB (A).

Incertitude K = 3 dB.

Le niveau de bruit pendant le travail peut dépasser 84 dB (A).

Porter un casque auditif!

Valeurs totales de vibration (somme vectorielle de trois directions) calculées selon EN 60745:

Percer dans le métal : valeur d'émission de vibrations

$$ \mathrm {a} _ {\mathrm {h}, \mathrm {D}} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, $$

Incertitude K = 1,5 m / s^2

Visser : valeur d'émission de vibrations

$$ \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, $$

Incertitude K = 1,5 m / s^2

Percussion dans le béton : valeur d'émission de vibrations

AVERTISSEMENT! Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'outils.

Le niveau des vibrations varie en fonction de l'usage de l'utilélectrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'utilélectrique est utilisé régulièrement de cette manière.

Remarque: afin d'obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tenir compte des périodes pendant lesquelles l'appareil est éteint ou allumé, mais n'est pas effectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Consignes de sécurité

■ ATTENTION! Les consignes de sécurité fondamentales suivantes doivent être respectées lors de l'utilisation d'outils électriques afin de prévenir les risques d'électrocution, de blessure et d'incendie. Veuillez lire et respecter ces consignes avant d'utiliser l'appareil et les conserver soigneusement. Tout manquement aux consignes ci-dessous peut provoquer une électrocution, un incendie et / ou de graves blessures.

Poste de travail

• Maintenez votre poste de travail propre et en ordre. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents. Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des gaz ou

des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz.

Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l'appareil.

Prévention de risques mortels par électrocution :

La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche insérée et une prise de courant adaptée permettent de réduire les risques d'électrocution. Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigérateurs. Risque élevé d'électrocution lorsque vous êtes reliés à la terre.

Ne pas exposer cet appareil à la pluie, ni à l'humidité. L'infiltration d'eau dans un appareil électrique augmente les risques d'électrocution. Ne jamais utiliser le cable de manière non conforme, pour porter l'appareil ou le suspendre, voir pour débrancher la fiche secteur de la prise de courant. Tenir le cable à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un cable tordu ou enchevêtré augmente les risques d'électrocution.

Un appareil endommagé, de même qu'un cordon ou une fiche secteur défectueux, représente un danger de mort par électrocution.

Contrôler régulièrement le bon état de l'appareil, du cordon secteur et de la fiche secteur.

• Contrôler régulièrement le cordon secteur de l'outil électrique et le faire replacer par un technicien agréé s'il est endommagé. En cas de travaux à l'extérieur, utiliser uniquement un cable de rallonge homologué pour

L'utilisation d'un cable de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.

Ne jamais faire fonctionner des outils si des composants sont défectueux. En cas de danger, immédiatement débrancher la fiche secteur.

AVERTISSEMENT! Ne jamais ouvrir le boîtier de l'appareil. Uniquement confier les travaux de réparation ou de remplacement de pièces à la filiale de service ou à un électricien qualifié.

Sécurité personnelle

Soyez toujours attentif et vigilant quel que soit la tâche exécutée. Toujours procédez avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou êtes sous l'emprise de la drogue, de l'alcool ou de Médicaments. Le moindre instant de distraction lors de l'utilisation de l'appareil peut causer des blessures sérieuses.

Portez une tenue de protection personnelle et toujours des lunettes de protection. Le port d'équipement

Porter un équipement de protection personnel tel que masque antipoussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électrique, diminue les risques de blessures.

Éviter toute mise en service involontaire. Vérifier que l'interrupteur est en position « ARRÊT » avant de brancher la fiche dans la prise de courant. Porter l'appareil avec le doigt sur l'interrupteur MARCHÉ / ARRÊT ou le brancher en marche sur l'alimentation électrique peut provoquer des accidents. Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures. Ne vous surestimez pas ! Travailler dans une position stable et veiller à toujours garder l'équilibre. Vous pouvez ainsi maîtriser l'appareil en cas de situations imprévues. Porter des vêtements adéquats. Ne pas porter de vêtements amples ou des bijoux pendants.

Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Portez un filtre si vous avez les cheveux longs. Les cheveux longs dénoués, les bijoux et vêtements amples et portés non contrôlés peuvent être happés par les parties mobiles.

Utiliser les dispositifs d'aspiration et de récupération des poussières si ceux-ci peuvent être montés. Veiller à utiliser des aspirateurs spécialement conçus pour cette application. L'utilisation correcte de ces dispositifs réduit les dangers causés par les poussières.

Il existe un risque d'incendie lors de travaux avec des outils électriques disposant d'un sac à poussières ou pouvant être raccordés à un appareil ajustat par un dispositif d'aspiration des poussières! Sous des conditions défavorables, par exemple projection d'étincelles, ponçage de métaux ou restes de métal dans du bois, la poussière de bois peut s'enflammer dans le bac de récapération de poussières (ou dans le sachet filtrant de l'aspirateur). Ceci peut plus spécialement se produire lorsque la poussière de bois est mélangée avec des restes de peinture ou autres produits chimiques et que les copeaux sont chauds après un travail prolongé. Il faut donc absolument éviter d'échauffer les matières usinées et l'util, ainsi que toujours vider le sachet à poussières ou le sachet filtrant de l'aspirateur lors des pauses de travail.

Fixer la pièce usinée. Utiliser des dispositifs de serrage/ un étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixée qu'à la main.

Usage et manipulation de l'outil électrique

Ne pas surcharger votre outil électrique. Utiliser l'outil électrique ajusté pour réaliser votre travail. L'outil ajusté vous permet de moins travailler et en toute sécurité dans la plage de puissance prescrite. Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé. Débrancher la fiche électrique de la prise de

courant, avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil.

Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience.

Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents.

• Maintenir les poignées sèches, propres et exemptes d'huile ou de graisse. Une poignée encrassée représente un risque de blessure par dérapage.

Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux spécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.

Manipulation prudente et usage d'outils sans fil

Vérifier que l'appareil est éteint avant d'insérer l'accu. L'insertion d'un accu dans un outil électrique allumé peut provoquer des accidents. Uniquement utiliser les accus spécifiés dans les appareils électriques. L'usage d'autres accus peut provoquer des blessures ou un incendie. AVERTISSEMENT! Exclusivement utiliser le chargeur/bloc accu livré avec l'outil. Les surfaces externes de l'accu ou de l'outil électrique doivent être propres et sèches avant de raccorder le chargeur. Tout usage incorrect représente un risque d'électrocution, de surchauffe.

ou peut faire écouler le liquide caustique de l'accu.

AVERTISSEMENT! Éviter tout contact avec le liquide s'écoulant d'un accu! En cas de contact involontaire, rincer à l'eau claire. En cas de contact du liquide avec les yeux, il faut consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures. Tenir les accus inutilisés à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie. AVERTISSEMENT! Ne pas court-circuiter le bloc accu. Autrement, vous risquez de provoquer une surchauffe, un incendie ou de faire exploser le bloc accu. Pour cette raison, ne pas brancher de câbles sur les broches du bloc accu. ATTENTION! Ne jamais jeter le bloc accu dans un feu ou dans l'eau. Vous risquez de provoquer une explosion!

Consignes de sécurité spécifiques de la perceuse visseuse à percussion sans fil

Toujours débrancher la fiche secteur avant d'effectuer le nettoyage ou l'entretien du chargeur ou du bloc accu. Ceci empêche toute remise en marche involontaire de l'appareil. Ne jamais charger le bloc accu si la température ambiante est inférieure à 10°C ou supérieure à 40°C. Ceci permet d'assurer la longévité de l'accu. Les orifices de ventilation du chargeur doivent toujours être propres. Autrement, il existe un risque de surchauffe. Lors des travaux sur l'appareil, ainsi que le transport ou le rangement, le sélecteur de sens de rotation 5 doit être en position médiane (verrouillage) afin d'empêcher toute remise en marche involontaire. Utiliser la poignée supplémentaire 10 fournie avec l'appareil. Toute perte de contrôle de la machine peut causer des blessures.

Accessoires/équipements d'origine

Uniquement utiliser les accessoires indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommendés peut signifier un risque de blessure pour l'utilisateur.

Attention aux conduites!

DANGER! Lorsque vous travaillez avec un outil électrique, il faut vous assurer que vous ne risquez pas de toucher des lignes électriques ou des conduites de gaz ou d'eau. Le cas échéant, utiliser un détecteur avant de pincer un trou ou une entaille dans un mur.

Tout est clair?

• Après avoir pris connaissance de ces consignes de sécurité générales relatives aux appareils électriques et vous être familiarisé avec toutes les fonctions et la manipulation de votre outil électrique à l'aide du mode d'emploi respectif, vous pouvez commencer le travail. Afin d'assurer un travail en toute sécurité, il convient de respecter toutes les indications et instructions du fabricant.

Montage de la poignée supplémentaire

Un vissage dur entraîne des couples élevés, il faut donc uniquement utiliser votre outil avec la poignée supplémentaire [10]. Visser la poignée supplémentaire 10 selon le travail, à droite ou à gauche de la tête de l'outil.

- Charger le bloc accu

Remarque: un accu neuf ou longtemps inutilisé doit être chargé avant la première ou nouvelle utilisation. Le bloc-accu atteint sa pleine puissance après environ 3-5 cycles de charge.

A AVENTISSEMENT! Toujours débrancher la fiche secteur avant desteroler le bloc-accu du chargeur ou de l'inserer dans le chargeur. Ceci empêche toute remise en marche involontaire de l'appareil.

Insérer le bloc accu 9 dans le chargeur 14. Brancher la fiche secteur dans la prise de courant. La DEL rouge de contrôle de chargement 15 indique que le chargement est en cours. Elle s'éteint lorsque le bloc accu 9 est chargé. La DEL verte de contrôle de chargement 16 signale que le chargement est terminé et que le bloc accu 9 est prêt à fonctionner. Ne jamais recharger un bloc accu 9 une seconde fois directement après un chargement rapide. Autrement, vous risquez de surcharger le bloc accu 9 et ainsi de diminuer la durée de vie de l'accu et du chargeur. Entre deux chargements consécutifs, éteindre le chargeur pendant au moins 15 minutes en débranchant sa fiche secteur. Il faut pour cela débrancher la fiche secteur.

Insérer le bloc accu :

Placer le sélecteur de sens de rotation 5 en position médiane (verrouillage) et laisser le bloc accu 9 s'enclencher dans la poignée.

Retirer le bloc accu :

Appuyer simultanément sur les deux touches latérales pour le déverrouillage de l'accu 8 et retirer le bloc accu 9.

Vérifier l'état de l'accu

Appuyer sur la touche État de l'accu 3. La puissance restante est affichée par les témoins à DEL 2.

La première vitesse (selecteur de vitesse en position : 1)

permét d'obtenir une vitesse de rotation d'env. 500t / min et un couple élevé.

La deuxième vitesse (selecteur de vitesse en position : 2)

permet d'obtenir une vitesse d'environ 1800t/min et un couple plus faible.

Présélection du couple

La préselection du couple [13] permet de régler la force de rotation.

Lorsque la force de rotation réglée est atteinte, le moteur est débrayé. Ceci permet de visser à une profondeur définie et est idéal pour un vissage répétitif.

Sélectionner un couple faible pour les petites vis et les matériaux tendres. Sélectionner un couple élevé pour les grandes vis, les matériaux durs et le dévissage. Pour percer, sélectionner la position de perçage en réglant la préselection de couple sur 1.

Percer/visser :

Tourner la bague de réglage 12 sur le symbole

Tourner la bague de réglage sur le symbole 1.

Changement d'outil

Votre perceuse visseuse à percussion sans fil est\ équipée d'un blocage de broche entièrement automatique LCK et d'un mandrin monomors „Made in Germany" RCHM.

À l'arrêt du moteur, la ligne de transmission est verrouillée de manière à permettre l'ouverture du serrage rapide en tournant C (indication du sens de rotation en position de travail / „mandrin dirigé vers le côté opposé à l'utilisateur").

Après avoir inséré l'outil désiré et serré en tournant le mandrin, vous pouvez immédiatement continuer le travail. Le blocage de broche se déverrouille automatiquement au démarrage du moteur (activer l'interrupteur MARCHE/ARRÊT 6).

Pour permettre l'outil en service, appuyer sur l'interrupteur MARCHE/ARRET 6 et le maintenir enfoncé. Pour éteindre l'appareil, relacher l'interrupteur MARCHE/ARRET.

Réglage de la vitesse

L'interrupteur MARCHE / ARRET 6 est doté d'un variateur de vitesse.

Augmenter la vitesse :

Augmenter la pression sur l'interrupteur MARCHE/ARRET

Diminuer la vitesse :

Diminuer la pression sur l'interrupteur MARCHE/ARRET. Le frein moteur intégré assure un arrêt rapide - idéal par ex. pour les vissages répétitifs.

Changer le sens de rotation

Pour changer le sens de rotation, enfoncez le sélecteur de rotation à droite ou à gauche.

Absolument respecter les instructions suivantes pour visser dans le bois, le métal et d'autres matériaux :

Avant la mise en marche, vérifier que l'embout de vissage ou de perçage est correctement fixé et centré dans le mandrin. Les embouts de vissage sont caractérisés par leurs dimensions et leur forme. En cas de doute, toujours d'abord tester que l'embout s'ajuste parfaitement dans la tête de vis.

Couple : Le réglage d'un couple trop élevé et/ou d'une vitesse de rotation excessive sur l'outil peut endommager les vis et les embouts, spécialement ceux de petite taille.

Vissage dur : les couples élevés se produisent par ex. avec les vissages métalliques lors de l'utilisation d'embouts de clés à pipe. Sélectionner une vitesse modérée.

Vissage tendre : La aussi, il faut visser avec une vitesse modérée, pour par ex. ne pas endommager la surface du bois en cas de contact avec la tête de vis en métal. Utiliser une fraise conique.

Absolument respecter les instructions suivantes pour percer dans le bois, le métal et d'autres matériaux :

Avec un foret de petit diamètre, utiliser une vitesse élevée ; avec un foret de gros diamètre, utiliser une vitesse modérée. Sélectionner une vitesse modérée pour les matériaux durs et une vitesse élevée pour les matériaux tendres. Retirer souvent le foret en rotation du trou de perçage pour éliminer les copeaux et poussières de perçage.

• Bloquer ou fixer (si possible) la pièce usinée dans un dispositif de serrage. Marquer l'endroit du perçage avec un pointe ou un clou et sélectionner une vitesse modérée pour amorcer.

Percer dans le métal : utiliser un foret pour métaux (HSS). Pour de meilleurs résultats, refroidir le foret avec de l'huile. Les forets à métaux convennent également pour percer dans les plastiques.

Percer dans la pierre : utiliser un foret à pierre à tranchant métal dur.

Percer dans le bois : utiliser un foret à bois avec pointe de centrage, pour les perçages profonds, utiliser une « mèche à spirale », pour les grands diamètres de perçage une mèche Forstner. Dans un bois tendre, les petites vis peuvent aussi être directement visées sans prégorage.

Entretien et nettoyage

Cette perceuse visseuse à percussion sans fil ne requiert aucun entretien.

Nettoyer l'outil régulièrement, directement après avoir terminé le travail. Pour nettoyer le boîtier, toujours utiliser un chiffon sec et jamais d'essence, de solvants, ni détergents.

AVERTISSEMENT! Ne jamais ouvrir le boîtier de l'outil. Uniquement confier les travaux de réparation ou de remplacement de pièces à la filiale de service ou à un électricien qualifié.

Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne jetez pas les appareils électriques aux ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage écophile.

Les accus défectueux ou usés doivent être recyclés conformément à la directive 91/157/CEE. Veuillez suivre également les consignes de sécurité spécifiques pour le chargeur et le bloc accu. L'accu et/ou l'appareil doivent être retournés dans les centres de collecte.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des appareils usés.

S. a. v.

Pour le S. A. V. compétent de votre pays, consultez les documents de garantie.

Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

- Déclaration de conformité/fabricant ce

Nous soussignés, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :

Compatibilité électromagnétique (2004/108/EC)

Désignation du produit:

Parkside Perceuse visseuse à percussion sans fil X 24V

Bochum, le 30.11.2007

Hans Kompernass -Gérant-

Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement du produit.
