| Merk | PARKSIDE |
| Model | PWS 1010 |
| Type | Haakse slijper |
| Nominaal vermogen | 1010 W |
| Nominale spanning | 230 V ~ 50 Hz |
| Onbelast toerental | 11 000 t/min |
| Max. schijfdiameter | 125 mm |
| Spindel schroefdraad | M14 |
| Beschermingsklasse | II (dubbele isolatie) |
| Geluidsdrukniveau | 88 dB(A) |
| Geluidsvermogensniveau | 99 dB(A) |
| Onzekerheid geluid K | 3 dB |
| Trillingen (oppervlakteslijpen) | 8,17 m/s² (K=1,5 m/s²) |
| Gewicht | Ongeveer 2,2 kg |
| Hoofdfuncties | Slijpen, ontbramen, doorslijpen, polijsten (met accessoires) |
| Veiligheid | Verstelbare beschermkap, veiligheidsvergrendeling, extra handgreep, noodstop |
| Onderhoud en reiniging | Regelmatig reinigen met een droge doek; koolborstels vervangen door een erkende service |
| Reserveonderdelen en repareerbaarheid | Schijven, slijpstenen, borstels, spansleutel; reparatie door erkende service |
| Inbegrepen accessoires | Doorslijpschijf, extra handgreep, beschermkap, spansleutel |
| Garantie | 3 jaar (huishoudelijk gebruik) |
Veelgestelde vragen - PWS 1010 PARKSIDE
Gebruikersvragen over PWS 1010 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische haakse slijper in PDF-formaat gratis! Vind uw handleiding PWS 1010 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PWS 1010 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PWS 1010 PARKSIDE
Bedienings- en veiligheidsinstructies
Vertaling van de originele gebruiksaanwijzing
DE AT CH
WINKELSCHLEIFER
Vouw voír het lezen de beiden-page's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
DE AT CH
Doelmatig gebruik.. 20
Uitvoering.. 20
Leveringsomvang..
Technische gegevens . 21
Algemene veiligheidsinstructies voor elektrische gereedschappen
- Veiligkeit op de werkplek..
- Elektrische verilgheit.. .Pagina 22
- Veiligheid van personen.. .Pagina 22
- Zorgvuldige omgang met en gebruik van elektrische apparaten......Pagina 23
Veiligheidsinstrumentes voor alle toepassingen . 23
Terugslag en dievenovereenkomstige veiligheidsinstructies.. 25
Bijzondere verilgheidsmaatregelen voor het slijpen en doorslijpen............Pagina 25
Andere bijzondere veiligheidsinstructies voor het dooursijpen.........Pagina 26
Bijzondere verilgheidsinstructies voor het schuren. .Pagina 26
Bijzondere verilgheidsinstructies voor het polijsten . 26
Bijzondereiligeidsinstructies voor het werken met draadborstels..
Veiligheidsinstructies voor haakse slijpers . 27
Arbeidsinstructies.. 28
Bediening
In- en uitschakelen.. .Pagina 29
Slijpgereedschappen verrangen.
Toebehoren gebruiken
Doorsijp-/voorbewerkingsschijven.. .Pagina 29
Lamellenschijven voor metaal. .Pagina 30
Verder toebehoren.. 30
Veiligheidskap verstellen.. .Pagina 30
Extra handgreep gebruiken.. .Pagina 31
Onderhoud en reiniging.. 31
Service . 31
Garantie . 31
Afvoer . 32
Conformiteitsverklaring / Producent

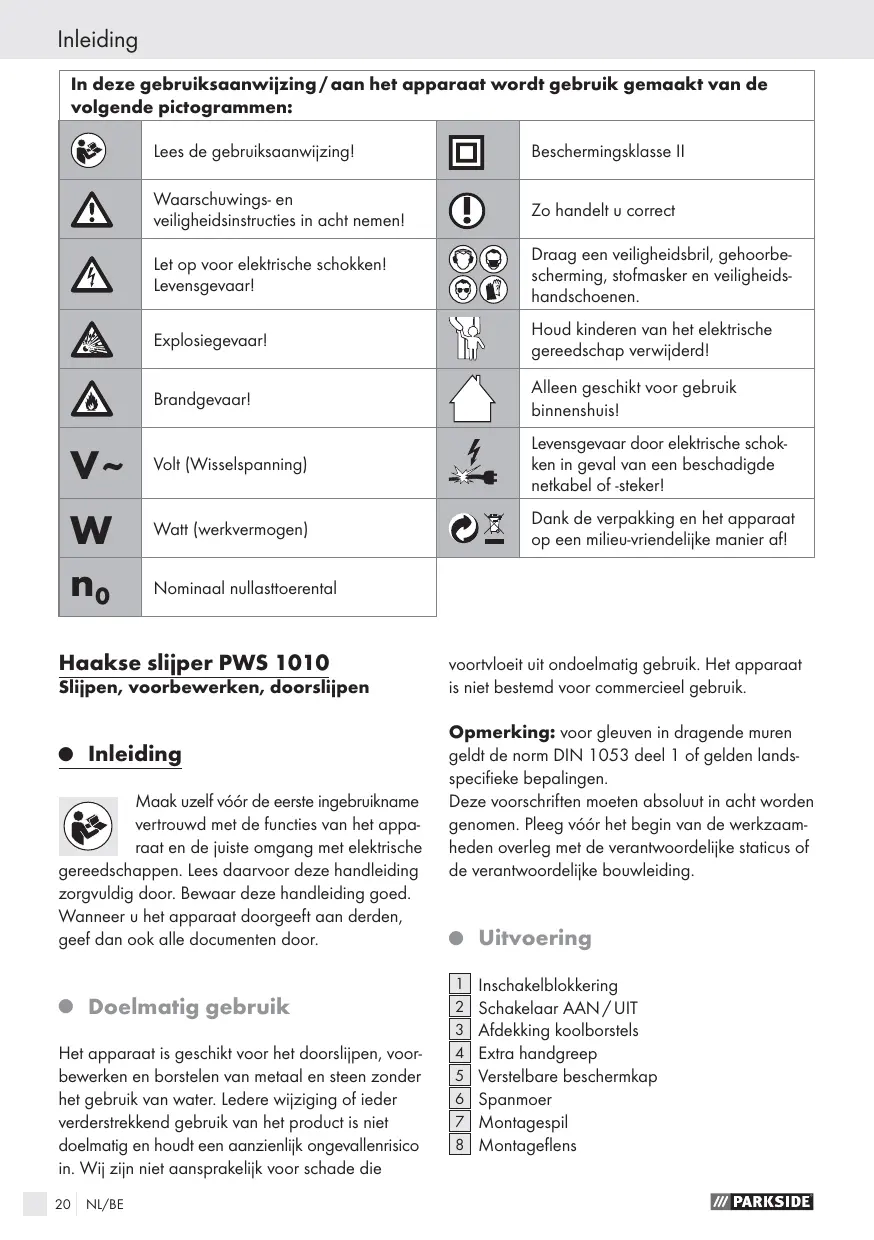

| In denen gebruiksaanwijzing/aan het apparaat worden gebruik gemaakt van de volgende pictogrammen: | |||
| Lees de gebruiksaanwijzing! | Beschermingsklasse II | ||
| Waarschuwings- enveiligheidsinstrumenties in ache nemen! | Zo handelt u correct | ||
| Let op voor elektrische schokken!Levensgevaar! | Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheids-handschoenen. | ||
| Explosiegevaar! | Houd kinderen van het elektrische gereedschap verwijderd! | ||
| Brandgevaar! | Alleen geschikt voor gebruik binnenshuis! | ||
| V~ | Volt (Wisselspanning) | Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker! | |
| W | Watt (werkvermögen) | Dank de verpakking en het apparaat op een milieu-vriendelijk manier af! | |
| n0 | Nominaal nullasttoerental | ||
Haakse slijper PWS 1010
Sliipen, voorbewerken, doorsliipen
Inleiding
Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische
gereedschappen. Lees waaroor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.
- Doelmatig gebruik
Het apparaat is geschikt voor het doorslijpen, voorbewerken en borstelen van metaal en steen zonder het gebruik van water. Ledere wijziging of ieder verderstrekkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. Wij zijn nicht aansprakelijk voor schade die
voortvloeit UIT ondoelmatig gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.
Opmerking: voor gleuven in dragende muren geldt de norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.
Deze voorschriften要去en absolut in acht worden genomen. Pleeg vór het begin van de werkzaamheden overleg met de verantwoordelijke staticus of de verantwoordelijke bouwleiding.
Uitvoering
1 Inschakelblokkering
2 Schakelaar AAN/UIT
3 Afdekking koolborstels
4 Extra handgreep
5 Verstelbare beschemkap
Spanmoer
7 Montagespil
8 Montogeflens
Toets spilvergrendeling
Spansleutel (afb. B)
Leveringsomvang
1 haakse slijper PWS 1010
1 metalen doorslijpschijf
1 extra handgreep
1 veiligheidskap
1 spansleutel
1 handleiding
Isolatieklasse: II/回
Informatie over geluid en trillingen:
Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek:
Geluidsdrukniveau: 88 dB(A)
Geluidsvermogen: 99 dB(A)
Onzekerheid K: 3 dB
Totale trillingswaarden bepaald volgens EN 60745:
Slijpen aan de oppervlakte (afbramen): trillingsemissiewaarde _h = 8,17m / s^2 onzekerheid K = 1,5m / s^2
WAARSCHUWING! Het in deze aanwijzingen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gezrukt.
Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en
kan in sommige gezallen boven de in deze aanwij- zingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden anderschat wanner het elektrische gereedschap regelmatig op een dergelijkke wijze worden gelebruikt.
Opmerking: Voor een nauwkeurige inschatting van de trillingsdrukijdens een bepaalde werkperi- ode要去ekrekening worden gehonden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzien- lijk verminderen.
Algemene veiligheidsinstrumenties voor elektrische gereedschappen
WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen!
Nalatigheden bij de naleving van de veiligheidsin-Structies en aanwijzingen hunnen elektrische schokken, brand en/ of ernstig letsel tot gevolg hebben.
BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN! HET IN DE VEILIGHEIDSINSTRUCTIES TOEGEPASTE BEGRIP "ELEKTRISCHE GEREEDSCHAPPEN" HEEFT BETREKKING OP ELEKTRISCHE GEREEDSCHAPPEN OP NETVOEDING (MET NETKABEL) EN OP ELEKTRISCHE GEREEDSCHAPPEN OP ACCUVOEDING (ZONDER NETKABEL).
1. Veiligheid op de werkplek
a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken können ongevallen ontstaan.
b) Werk met het apparaat nicht in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden können ontsteken.
c)
Houd kinderen en andere personen fijdens het gebruik weg van het elektrische
gereedschap. In geval van affleiding zou u de controle over het apparaat+kunnen verliezen.
Levensgevaar door elektrische schokken:
a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geen adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.
c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.
d)
Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de
steker uit de contactdoos te trekken. Houd de kabel verwijderd van ditte, olie, scherpe randen of bewegende apparatafteronderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.
e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zich wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschakte kabel vermindert het risico van elektrische schokken.
f) Wanner u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foulstroom-veilig-heidsschakelaar te gebruiken. Het ge
bruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.
a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b)
Draag naast de persoonlijke veiligheidsuitrusting.altijd eenveiligheidsbril.Het dragen
van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.
c) Vermijd een ongewenste ingebruiknama van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneru tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/ die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg althijd voor een veilige stand en houd te allen fijde het evenwicht. Op deze wijze(Int) u het apparaat vooral in onverwachtete situatuies beter controleren.
f) Draag geschikte werkkleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd.
Vlotte kleding, sieraden of harenKnown door bewegende onderdelen worden ingetrokken.
g) Wonneer stofafzugingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.
4. Zorgvuldige omgang met en gebruik van elektrische apparaten
a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 worden gerepareerd.
c) Trek de steker uit de contactdoos voor dat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparaat wegegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
d) Bewaar Niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werken die Niet vertrouwd zijn met het apparaat of die.Dee aanwijzingen Niet hebben gelezen.Elektrische gereedschappen zich gaavarlijk wanneer ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende appaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhouden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.
Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.
Veiligheidsinstructies voor alle toepassingen
Algemene veiligheidsinstrcties voor het slijpen, schuren, werkken met draadborstels, polijsten en doorslijpens:
a) Dit elektrische gereedschap dient allete woorden gebruikt als slijpmachine, schuurmachine, draadborstel, polijsten doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeelingen en gegevens in acht die bij dit apparaat worden meegeleverd. Het negeren van de volgende aanwijzingen kan leiden tot elektrische schokken, brand en/of ernstig letsel.
b) Normatieve zin/Opmerking voor dit gereed-schap Niet van toepassing.
c) Gebruik geen toebehoren dat door de fabrikant Niet special voor dit elektrische gereedschap bestem is. Ook al kunt u het toebehoren op uw elektrische gereedschap bevestigen, vormt dit nog geen garantie voor een veilig gebruik.
d) Het geoorloofde toerental van het toebehoren moet minimaal zo hoog zijn als het op het gereedschap vermelde maximale toerental. Toebehorendat sneller draait dan is toegestaan, kan breken of wegliegen.
e) Buitendiameter en dikte van het toebehoren要去en voldoen aan de maatgegevens van uw elektrische gereedschap. Toebehoren met verkeerde afmetingen kan Niet voldoende worden afgeschermd of gecontroleerd.
f) Sliipschijven, flenzen, schuurschijven of ander toebehoren moet exact op de slijpspil van uw elektrische gereedschap passen. Toebehoren dat Niet exact op de slijpspil past, draaat ongelijkmatig, trilt erg en kan leiden tot controleverlies.
g) Gebruik geen beschadigd toebehoren. Controller vór ieder gebruik toebehoren zoals slijpschijven op afsplinteringen en scheuren, schuurschijven op scheuren of sterke slijtage. Controller draadborstels op losgeraakte of gefroben draden. Wanner het elektrische gereedschap of het toebehoren valt, dient u te controlleren of het beschadigd is. Gebruik nooit beschadigd toebehoren. Houd afstand, wanneer u het toebehoren gecontrolererd en geplaatst hebt, zorg dat in de buurt aanwezigere personen buiten het bereik van het roterende toebehoren blijven en LAST het apparaat gedurende een minuut met maximaal toerental draaien.
Beschadigd toebehoren breekt meest al in de testperiode.
h)
Draag persoonlijke veiligheidskleding. Gebruik alnaargelang de toepassing
een volledig gezichtsmasker, oogbescherming of veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort die u beschermt gegenkleine slijp- en materiaaldeeltjes.
De ogen moeten worden beschermd gegen rondvliegende vreemde voorwerpen die bij verschillende toepassenen ontstaan, stof- of ademhalingsmaskers要去en het tijdens de werkzaamheden ontstane stof filteren. Wanner u langer worden blootgesteld aan hard lawaai, kan dit leiden tot gehoorverlies.
i) Let bij andere Personen op een veilige afstand t.o.v. uw werkbereik. Ledereen die het werkbereik bettreedt, moet personlijkke veiligheidsuitrusting dragen. Afrekende stukken van het werkstuk en gebroken toebehoren konnen wegliegen en ook buiten het directe werkbereik letsel veroorzaken.
j) Houd de machine alleén aan de geisoleerde grijpvlakken vast, wanner u werkzaamheden uitvoert waar bij het toebehoren verborgen stroomleidingen of de eigen netkabel zou+kennenraken. Het contact met een spanningvoerende leiding kan ook de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.
k) Houd de netkabel verwijderd van draaiend toebehoren. Wanner u de controle over het apparaat verliest, kan de netkabel doorgesneden of meegetrokken worden waardoor uw hand of arm in contact kankommen met het draaiende toebehoren.
I) Leg het elektrische gereedschap nooit weg voordat het toebehoren volledig tot stilstand is gekomen. Het draaiende toebehoren kan in contact komen met de ondergrond waardoor u de controle over het elektrische gereedschap zou können verliezen.
m) Laat het elektrische gereedschap nicht lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende toebehoren worden megetrokken waardoor het toebehoren zich in uw lichaam zou kennen boren.
n) Reinig de ventilatieopengen van het elektrische gereedschap regelmatig. De motorventilator trekt stof in de behuizing en een grotere ophoping metaalstof kan leiden tot elektrische gezaren.
0)
Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen.
Door vonden hun deze materielen ontbranden.
p)
Gebruik geen toebehoren dat vloeibaar koelmiddel vereist. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.
- Terugslag en dienovereenkomstige veiligheidsinstructies
Een terugslag is een plotselinge reactie als gevolg van een hakend of blokkerend toebehoren Zoals een slijpschijf, schuurschijf, draadborstel enz. Blijven haken of blokkeren leidt tot een abrupte stop van het roterende toebehoren. Daardoor wordt een ongecontroleerd elektrisch gereedschap op het blokkerpunt gegen de draairichting van het toebehoren in versneld.
Wanneer bijv. de slijpschijf blokkeert of in het werkstuk blijft haken, kan de rand van de slijpschijf, die zich in het werkstuk bevindt, blijven hangen waardoor de slijpschijf wegschiet of een terugslag veroorzaakt. De slijpschijf beweegt dan in richting van de bedienende persoon of van hemweg, al naargelang de draairichting van de schijf op het blokkeerpunt. In dit geval konnen slijpschijven ook breken.
Een terugslag is het gevolg van een verkeerde bediening van het elektrische gereedschap. Een terugslag kan met behulp van de volgende maatregelen worden voorkomen.
a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien voor handen, om de grootst maybeke controle over terugslagkrachten of reactiemomenten bij het opstarten te hebben. De bediener kan door middel van geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
b) Houd uw hand nooit in de buurt van draaiend toebehoren. Het toebehoren kan in geval van een terugslag over uw hand bewegen.
c) Kom met uw lichaam Niet binnen het bereik waarin het elektrische gereedschap in geval van een terugslag beweegt. De terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het blokeerpunt.
d) Werk uiterst voorzichtig in/aan hoeken, scherpe randen enz. Voorkom dat toebehoren van het werkstuk terugkaatst en klem raakt. Het roterende toebehoren neigt ertoe in hoeken, scherpe randen of in geval van terugkaatsten, klem te raken. Dit kan leiden tot een controverlies of terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dergelijkte toebehoren veroorzaken vaak terugslagen of leiden tot controverlies van het elektrische gereedschap.
Bijzondere veiligheidsmaatregelen voor hetSlijpen endoorslijpens
a) Gebruik uitsluitend de voor uw elektrische gereedschap goedgekeurde slijphulpstukken en de voor het slijphulpstuk bestemde beschermkap.
Slijphulpstukken die nicht voor het elektrische gereedschap bedoeld zijn, hunnen Niet voldoende worden afgeschermd en zich onveilig.
b) De beschemkap要去eig aan het elektrische gereedschapzijn aangebracht en zodanig ingesteld+zijn dat een maximum aan veiligheid wordt bereikt,d.w.z. hetkleinst mogelijk deel van het slipphulpstuk wijst open naar de gebruiker.De beschemkap要去 de gebruiker beschemen gegen afgebrozen stukken en toevallig contact met het slipphulpstuk.
c) Slijphulpstukken mogen alleén voor de aanbevolen toepassingsmogelijkheden worden gezruikt. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijschijven zijn bedoeld voor het doorslijpen van materiaal met de rand van de schijf. Door zichwaartse krachtinwerkingen konnen slijphulpstukken breken.
d) Gebruik alkijd onbeschadigde spanflenzen in de correcte maten en vormen voor de door u gekozen slijpschijf.
Geschikte flenzen steunen de slijpschijf en ver-minderen daardoor het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven können verschillen van de flenzen voor andere slijpschijven.
e) Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Sliipschijven voor grotere elektrische gereedschappen zijn Niet geconcipieerd voor de hogere toerentallen van Kleinere elektrische gereedschappen en konnen dus breken.
Andere bijzondere veiligheids-instructies voor het doorslijpen
a) Voorkom het blokkeren van de doorsliipschijf of een te hoge aanpersdruk. Voer geen overmatig diepe smedenuit. Door overbelasting van de doorsliipschijf stijgt de belasting en daarmee het risico van kantelen of blokkeren met als gevolg een terugslag of breuk van het slijphulpstuk.
b) Vermijd het bereik vóor enchter de roterende doorsliipschijf. Wonneer u de doorsliipschijf in het werkstuk van u weg beweegt, kan het elektrische gereedschap met de draaiende schijf in geval van een terugslag direct in uwrichting worden geslingerd.
c) Wanneer de doorsliipschijf klemt of u de werkzaamheden onderbreekt, schakelt u het apparaat uit en houdt u het werkstuk rustig totdat de schijf tot stilstand is gekomen. Tracht nooit, de nog draaiende doorsliipschijf uit de snede te trekken, daardoor kan een terugslag ontstaan. Stel de oorzaak voor het klemmen vast en verhelp.Deze.
d) Schakel het elektrische gereedschap Niet in zolang de doorsliipschijf nog in het werkstuk steekt. Wacht totdat de doorsliipschijf het volle toerental hebelt bereikt, voordat u de snede voorzichtig voortzet. In het andere geval kan de schijf blijven haken,uit het werkstuk springen of een terugslag veroorzaken.
e) Steun de platen of werkstukken goed om het risico van een terugslag door een ingeklemde doorsliipschijf te minimaliseren. Grote werkstukken kannen op grond van hun eigengewicht doorbuigen. Het werkstuk要去 aan beiden zijden van de schijf worden gesteund, zowel in de buurt van de doorsliipschijf als aan de rand.
f) Wees bijzonder voorzigthig bij "gleufsneden" in bestaande muren of andere onoverzachtelijk bereiken. De binnendringende doorslijschijf kan tijdens het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Bijzondere veiligheidsinstructies voor het schuren
Gebruik geen te große schuurbladen, maar neem de voorschriften van de fabrikanten m.b.t. de maten van het schuurblad in acht. Schuurbladen die boven de schuurschijf uisteken können letsel voroorzaken, tot blokkeren of scheuren van de schuurbladen leiden of een terugslag voroorzaken.
Bijzondere veiligheidsinstructies voor het polijsten
Let op dat geen losese onderdelen van de polijstkap, vooral bevestigingsdra den, voorhanden zijn. Berg de bevestigingsdraden op of kort deze in. Losse, meedraiende bevestigingsschroeven+kennen uw vingers raken en verwonden of in het werkstuk blijven hangen.
Bijzonder veiligheidsinstrumenties voor het werken met draadborstels
a) Let op dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aanpersdruk. Wegvliegende draadstukken konnen probleemloos door dunne kleding en/of de huid dringen.
b) Wonneer een beschemkap aanbevlen worden, dient u te vermijden dat de beschemkap en de draadborstel elkaar+kunnen raken. Schij- en komborstelskunnen door aanpersdruk en centrifugalekrachten hun diameter vergroten.
Veiligheidsinstructies voor haakse slijpers
Gebruik het apparaat Niet wonneer de voedingskabel of de netsteker beschadigd is.
Raak de voedingskabel Niet aan wonneer hij tijdens het werk beschadigd of doorgesneden worden. Onderbreek onmiddelijk de stroomtoevoer en LAST het apparaat verzolgens uitsluitend repareren door een vakman of het bevoegde servicepunt.
Gebruik het apparaat Niet wonneer het vochtig is en ook Niet in een vochtige omgeving.
Wonneer u het apparaat in de open lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (Fl-schakelaar) met maximaal 30 mA aan te sluiten. Gebruik allén een voor het buitenbereik togetestaan verlengsnoer.
Draag het apparaat Niet aan de net-kabel en hang het Niet aan de netkabel op. Leid de kabel altijd maar achteren van het apparaat weg.
Sliipschijven要去en goed en overeekenomstig de aanwijzingen van de fabrikant bewaard en behandeld worden.
Waarborg dat slijpgereedschappen volgens de aanwijzingen van de fabrikant zichen gemonteerd.
Waarborg dat tussenlagen worden gebrukt wonneer deze met het slijgereedschap beschikbaar gesteld worden en verplicht zich.
Gebruik geén gelearden verloopbussen of adapter om slipschijven meteen groter gat passend te krijgen.
Waarborg bij slipschijven met een schroefdraadinzet dat de schroefdraad lang genoeg is om de spillengte op te nemen.
Voorkom dat het spliceinde de gatenbodem van de slijpmachine raakt.
■ Werk Niet op verborgen plaatsen waar stroom-, gas- of waterleidingenzouden+kunnen liggen. Gebruik een
geschickt zoekapparaat of vraag na bij deplaatselijke nutsbedrijven. Het contact met stroomleidingen kan brand en een elektrische schok veroorzaken. De beschadiging van een gasleiding kan tot een explosie leiden. Beschadiging van een waterleiding kan materièle schade en een elektrische schok veroorzaken.
WAARSCHUWING! GIFTIGEDAMPEN! Het bewerken van schadelijke / giftige stoffen vormt een gevaar voor de gezondheid van de bedienende person of in de buurt aanwezigere Personen.
Sluit het apparaat aan op een geschikte afzuiginstallatie wanner u langdurige metaal- en steenbewerkingen uitvoert waar bij gezondheidsschadelijke stoffen ontstaan.
Zorg bij de bewerking van kunststoffen, verf, lak enz. voor afdoende ventilatie.
Drenk materialen of te bewerken oppervlakken nicht met oplosmiddelhoudende vloeistoffen.
- Draag nauwsluitende kleding en bij lange haren een haarnetje of een geschikte hoofdbedekking.
Om veiligheidsredenen mag dit apparaat alleen met de extra handgreep 4 gebrukt worden.
De verstelbare kap 5 moet algid gemonteerd zich wanner u werkt met voorbewerkings- of doorslijpschijven.
Gebruik bij ernstige stofbelasting alsijde stofafzuiiginrichting. Gebruik alleenspecial goedgekeurde stofafzuiinrichtingen.
Gebruik alleen geoorloofd gereed-schap. Controller of het op de schuur-/ slijpschijven vermelde toerental hoger dan of gelijk is aan de nominale snel-heid van het apparaat.
Let op de draairichting en houd het apparaat alteid zodenig vast dat vondenregen en slijpstof van het lichaam weg vliegen.
Waarborg dat de afmetingen van deschijf overeenstemmen met het appa
raat en dat de schijf zonder problemen op de montageflens 8 past.
Arbeidsinstructies
Opmerking! Slijpgereedschappen mogen alleén voor de aanbevolen toepassingsmogelijkheden worden gebruikt. In het andere geval konnen deze breken of anderszins beschadigd raken en letsel veroorzaken.
Voorbewerken (zie afb. G):
Gebruik nooit doorslijpschijven voor de Voorbewerking!
Beweeg de haakse slijper met matige druk over het werkstuk.
Beweeg de voorbewerkingsschijf bij zachte materiaalen in een vlakke hoek over het werkstuk, bij harde materiaalen in een ie's steilere hoek.
Doorslijpen (zie afb. E, F):
Gebruik nooit voorbewerkingschijven om door te slijpen!
Gebruik alleen gekeurde, met verzelstof versterkte doorsliip- of slipschijven die zichen goedgekeurd voor een randsnelheid van minstens 80m / s
VOORZICHTIG! Na het uitschakenen loopt het slijpgereedschap nog na. Rem het Niet af door er opzij gegen te drukken.
Beveilig het gereedschap. Gebruik de spaninrichting/bankschroef om het werkstuk vast te zetten. Het worden daarin veiliger gehouden dan in uw hand.
Schakel het apparaat altiijd uit en wacht totdat het volledig tot stilstand is gekomen voordat u het neerlegt.
Ontgrendel de AAN-/UIT-Schakelaar onmiddelijk bij een stroomuitval of wanner de netsteker uit de contactdoos getrokken worden. Schakel hem maar de UIT-stand. Hierdoor voorkomt u een ongecontroleerde herstart.
Gebruik het apparaat alleén voor droog snijden resp. droog slijpen.
De extra handgreep 4 moet bij alle werkzaamheden met het apparaat gemonteerd zich.
Asbesthoudend material mag nicht worden bewerkt. Asbest geldt als kankerverwekkend.
GEVAAR! Beweeg het apparaat altiijd in tegenloop door het werkstuk. Bij de tegenovergestelde richting
bestaat het gevaar van een terugslag. Het apparaat kan uit de snede worden gedrukt.
Plaats het apparaat altijd ingeschakeld gegen het werkstuk. Til het apparaat na de bewerking van het werkstuk en schakel het dan pas uit.
Houd het apparaat fijdens het werk alsijd met beiden handen vast (zie ook afb. G). Zorg voor een veilige stand.
Voor een optimaal sjipresultaat beweegt u het apparaat gelijkmatig onder een hoek van 15^ - 30^ (tussen sjipschijf en werkstuk) over het werkstuk heb en weer.
Bij de bewerking van groe oppervlakken mag het apparaat Niet met kracht op het werkstuk gedrukt worden. Wanner het torental sterk terugloopt, moet u de aandrukkracht verminderen om veilig en efectief te kuren werken. Wanner het apparaat plotseling afremt of blokkeert, moet u onmiddelijk de stroomtoevoer uitschaken.
Doorslijk: werk Niet te snel en zorg dat de slijpschijf Niet vastslaat.
Voorbewerkings- en doorslijpschijven wordenijdens het werk zeer heet -)[-aat ze dan ook volledig afkoelen voordat u ze aanraakt.
Gebruik het apparaat nooit ondoelmatig.
Let alkijd op dat het apparaat uitgeschakeld is voordat u de netsteker in de contactdos steekt.
Trek in geval van gevaar de steker uit de contactdoos. Zorg ervoor dat apparaat
en netsteker goed toegankelijk en inoodgevallen goed bereikbaar zich.
Onderbreek altijd de stroomtoevoer voor pauzes, voor alle werkzaamheden aan het apparaat en wanner u het werk beeindigd hebt.
Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Wees steeds waakzaam! Let altijd op wat u doet en ga steeds met overleg te werk. Gebruik het apparaat in geen geval wanner u ongeconcentreerd bent of u Niet goed voelt.
Bediening
In- en uitschakelen
Controleer het gereedschap altijd voor gebruik. Het gereedschap moet correct gemonteerd zich, mag Niet vochtig zich, geen scheuren vertonen en要去 vrij draaien. Laat het apparaat 30 seconden proefdraaien. Gebruik geen uit balans geraakte of trillende gereedschappen. Let op ongewone geluiden en vondenorming. Controleer daarna of alle bevestigingsonderdelen correct aangebrachte zich.
Inschakelen:
Druk op de inschakelblokkering 1.
Druk op de schakelaar AAN/UIT 2.
Uitschakelen:
Laat de schakelaar AAN/UIT 2 weer los.
Slijpgereedschappen verwangen
Draag alkijd veiligheidshandschoenen tijdens het verrangen van doorslijp-/ Voorbewerkingsschijven.
Vergrendel de toets voor de spilvergrendeling 9 allén bij stilstaande montagespil 7, afb. A.
Druk op de toets voor de spilvergrendeling om het drijfwerk te blokkeren.
Draai de spanmoer 6 los met behulp van een spansleutel 10, afb. B.
Plaat de voorbewerkings- of doorslijschijf met de bedruktijke aan het apparaat op de montageflens 8.
Plaats verwolgens de spanmoer 6 met de verhoogde ziche maar boven weer op de montagespil 7.
Druk op de toets voor de spilvergrendeling om het driijfwerk te blokkeren.
Draai de spanmoer [6] weer vast met behulp van de spansleutel [10].
Opmerking: wonneer de schijf na het verwangen onrustig loopt of trilt, moet deze schijf onmiddelijk waar worden verwangen.
Laat het apparaat na een schijfvervanging om veiligheidsredenen gedurende 30 seconden in nullast lopen. Let op ongewone geluiden en vonkenvorming.
□ Controller of alle bevestigingsonderdelen cor-rect aangebracht zich.
Let op dat de draairichtingspijl op de doorslijp of voorbewerkingsschijven (ook diamant-door-slijschijven) en de draairichting op het appaarat (draairichtingspijl op het apparaathoofd) overeenstemmen.
Toebehoren gebruiken
- Doorslijk-/voorbewerkings-schijven
U kunt de onderstaand vermelde doorslijp-/voorbewerkingschijven op dit apparatusat monteren.
Afmetingen: 125× 22,2mm tot max.6 mm dikte (omgebogen)
Toerental: 12.000 o/min
Randsnelheid: 80m / sec
Lamellenschijven voor metaal
Afmeting: 125mm
Toerental: min. 12.000 o/min
- Verder toebehoren
U kunt bovendien de hiernaast afgebeelde slijpgereedschappen, met de onderstaand vermelde technische gegevens gebruiken.
Spildraad: M14
Toerental: min. 12.000 o/min
Steu voor de schuurbladen
Afmeting: 115mm / 125mm
Schuurbladen voor hout/steen
met klitbandhechting
Afmeting: 115mm / 125mm
Opmerking! Kan alléén in combinatie met de steun worden gebruikt!
Komborstels, gegolfde draad
Afmeting: 075-100mm
Toerental: min. 12.000 o/min
Komborstels, gevlochten draad
Afmeting: 75 mm
Toerental: min. 12.000 o/min
Roterende borstels, gevlochten draad
Afmeting: 115mm
Toerental: min. 12.000 o/min
Veiligheidskap verstellen
VOOR LETSEL! Trek vór alle werkzaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos!
GEVAAR VOOR LETSEL! Gebruik de haakse slijper algid met gemonteerde veiligheidskap
- De verilgheidskap要去 correct op de haakse slijper gemonteerd worden. Stel de kap zodanig in dat een maximum aan verilgheidwordt bereikt, d.w.z. hetkleinst mogelijke deel
van het lijpgereedschap wijst open waar de gebruiker (zie afb. B, C). De veiligheidskap 5 moet de gebruiker gegen afgebrozen stukken en toeallig contact met het lijpgereedschap beschermen. De veiligheidskap beschikt over 5 vergrendelingsstanden.
Draai de veiligheidskap 5 in de vereiste positie (werkpositie). De gesloten ziche van de veiligheidskap 5 要去 algid maar de gebruiker wijzen.
- Extra handgreep gebruiken
Voorlichtig! Om veiligheidsredenen mag dit apparaat alleen met de extra handgreep 4 gebruikt worden. De extra handgreep 4 kan al naargelang de werkwijze links, rechts of boven de apparaatkop worden ingeschroefd.
- Onderhoud en reiniging
WAARSCHUWING! GEVAAR VOOR LETSEL! Trek vór alle werkzaamheden aan het apparaat.altijd eerst de netsteker uit de contactdoos!
Gebruik geén scherpe voorwerpen voor de reiniging van het apparaat. Er mogen geén vloeistoffen in het apparaat dringen. In het andere geval kan het apparaat beschadigd worden.
Laat de vervanging van de koolborstels uitsluitend door het servicepunt of een erkendevakeworkplaats uitvoeren. Voor de rest is het apparaat onderhoudsvrij.
Reinig het apparaat regelmatig, het best direct na beeindig van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek - gebruik nooit benzine, oplos-middelen of reinigmiddelen die de kunststof aantasten.
Voor de grondige reiniging van het apparaat hebt u een stofzuiger nodig.
De luchtopeningen要去en alti\drij blijven.
Verwijder het aanhechtende schuurstof met een kwast.
Service
WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalificeceerdvakpersoneel en alleen met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat deveiligheid van het apparaat behouden blijft.
WAARSCHUWING! Laat de steker of de aansluitleiding algid door de fabrikant van het apparaat of door diens technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
Garantie
U hebt op dit apparaat 3aar garantie vanaf de datum van aankoop. Het appaarat is met de grootst maybe zorg vervaardigd en is voor aflevering uitvoerig getest. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u een beroep wil-len doeon op uw garantie, neem dan telefonisch contact op met uw serviceadres. Alleen op die manier kan kosteloze verzending van uw goederen worden gegarandeerd. Deze garantie geldt uitsuitend jegens de eerste koper en is Niet overdraagbaar.
De garantie geldt alleen voor materiaal- of fabrica- gefouten, maar Niet voor slijtage of Voorbeschadi- gingen aan breekbare onderdelen, bijvoorbeeld schakelaars of accu's. Het product is uitsluitend bestemd voor privé-bebruik en Niet voor bedrijsmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij ingrepen die Niet worden uitgevoerd door ons geauthoriserde servicefiliaal, vervalt de garantie. Uw wettelijke rechten worden door deze garantie nicht beperkt.
NL
Kompernass Service Netherland
Tel.: 0900 1240001
e-mail: support.nl@kompernass.com
BE
Kompennass Service Belgium
Tel.: 070350315
e-mail: support.be@kompernass.com
- Afvoer
De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kurz afvoeren.
Voer elektronische gereedschappen nicht af via het huisafval!
Conform de Europese richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatus en de omzetting waarvan maar nationaalrecht要去en oude elektrische gereedschappen seperaat worden ingezameld en op milievriendelijk wijze worden gerecycled.
Uw gemeentelijk milieudienst kan u informatiegeven over de afvalverwijdering van uitgediende apparaten.
Conformiteitsverklaring/Producent C€
Wij, Komperna GmbH, documentverantwoordelijke persoon: de sheer Dennis Dohm, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen:
Machinerichtlijn (2006/42/EC)
EG-laagspanningsrichtlijn (2006/95/EC)
Elektromagnetische verdraagzaamheid (2004/108/EC)
Type/Benaming: Haakse slipper PWS 1010
Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehonden.
