Type product	Automatische zwembadreiniger robot
Merk	Edenea
Model	CLEANER ORCA 300 107104 1
Gebruik	Inbouw- of bovengronds zwembad
Afmetingen (L x B x H)	42 x 38 x 26 cm
Gewicht	7,2 kg
Voeding	Bedraad: netadapter 24 V DC
Vermogen	150 W
Kabellengte	15 m
Filtratie	Wasbare cartridgefilter (fijn en grof)
Filterdebiet	12 m³/h
Reinigingsprogramma's	Automatisch, rand, snelle cyclus
Mobiliteit	Willekeurige beweging met obstakeldetectie
Maximale helling	Tot 45°
Borstel	Actieve borstel voor wanden en bodem
Geluidsniveau	55 dB(A)
Beschermingsgraad	IP68 (onderdompelbaar)
Onderhoud	Filter na elk gebruik reinigen; borstels spoelen
Veiligheid	Automatische uitschakeling buiten water; transformator met extra lage spanning
Reserveonderdelen beschikbaar	Filter, borstels, kabel, wielen
Garantie	2 jaar

Veelgestelde vragen - CLEANER ORCA 300 1 Edenea

Hoe installeer ik mijn Edenea CLEANER ORCA 300 voor de eerste keer?

Plaats de robot in het zwembad, sluit de kabel aan op de transformator en steek de transformator in een stopcontact. Zorg ervoor dat de kabel niet in de war zit en dat de robot volledig ondergedompeld is voordat u start.

Mijn robot beweegt niet / zit vast. Wat te doen?

Controleer of het filter niet verstopt is, of de borstels vrij draaien en of de kabel niet vastzit. Start de robot opnieuw nadat u hem hebt vrijgemaakt. Als het probleem aanhoudt, raadpleeg dan het probleemoplossing gedeelte van de handleiding.

Hoe reinig ik het filter van de robot?

Verwijder het filter uit de robot, spoel het af met schoon water (geen reinigingsmiddel) en borstel voorzichtig de resten weg. Laat het drogen voordat u het terugplaatst. Vervang het als het gescheurd is.

Wat is de levensduur van de borstels en hoe vervang ik ze?

De borstels gaan ongeveer 6 tot 12 maanden mee, afhankelijk van het gebruik. Om ze te vervangen, klikt u de oude borstels los en plaatst u de nieuwe volgens de aangegeven draairichting. Reserveborstels zijn online verkrijgbaar.

De robot reinigt de wanden niet goed. Waarom?

Zorg ervoor dat de borstels in goede staat zijn en dat de robot is ingesteld op de rand-modus of dat de wandhelling niet meer dan 45° is. Controleer ook of het filter niet te vuil is.

Hoe bewaar ik de robot buiten het seizoen?

Reinig en droog de robot volledig. Berg hem op een droge en vorstvrije plaats op. Koppel de transformator los en rol de kabel op zonder te knikken. Bewaar het schone filter apart.

De kabel van de robot raakt vaak verstrikt. Hoe voorkom ik dit?

Rol de kabel voor elk gebruik volledig uit en controleer of hij niet gedraaid is. De robot heeft een antikink systeem, maar als de kabel verstrikt is, maak hem dan handmatig recht. Vermijd knopen.

Kan ik de robot gebruiken in een zwembad met een kwetsbare bekleding?

Ja, de robot is ontworpen voor alle soorten bekleding (liner, beton, enz.). Hij is uitgerust met zachte borstels die de oppervlakken niet beschadigen. Vermijd scherpe voorwerpen in het bad.

Wat te doen als de robot niet aangaat?

Controleer de kabelaansluiting en of de transformator is aangesloten. Probeer indien mogelijk een ander stopcontact. Als het scherm of het lampje uit blijft, neem dan contact op met de Edenea klantenservice.

Hoe programmeer ik een reinigingscyclus?

De robot start automatisch in de standaardmodus. Om van modus te wisselen, drukt u op de Mode knop op de transformator: de beschikbare modi zijn Auto, Rand en Express. Raadpleeg de handleiding voor details.

GEBRUIKSAANWIJZING CLEANER ORCA 300 1 Edenea

Deze gebruiksaanwijzing voor de automatische zwembadbodemzuiger Orca 300 geeft u alle informatie, die u nodig heeft voor de optimale bediening en onderhoud.

Om veiligheidsredenen is het noodzakelijk dat u zich vertrouwd maakt met dit document en het op een veilige plaats bewaart, waar het na gebruik weer terug te vinden is, zodat u het in de toekomst opnieuw kunt gebruiken.

1.2. Veiligheidsinstructies en algemene eisen voor gebruik

Volg de instructies op wanneer u de bodemzuiger gebruikt. Lees de gebruiksaanwijzing zorgvuldig door en gebruik de bodemzuiger volgens de instructies. De fabrikant kan niet aansprakelijk worden gesteld voor verlies of schade als gevolg van onjuist gebruik.

Veiligheidsinstructies

• Uit veiligheidsoverwegingen mag de transformator met de stroomkabel alleen op een minimale afstand van 3,5 m tot het zwembad worden geplaatst en op het stroomnet worden aangesloten. Om schade aan de bodemzuiger te vermijden, mag deze nooit buiten het zwembadwater in bedrijf worden gesteld.
• Gebruik alleen aanbevolen accessoires of accessoires die door de fabrikant worden verkocht!
• De bodemzuiger mag NIET gebruikt worden door kinderen jonger dan 8 jaar, of door personen met een lichamelijke, zintuiglijke of geestelijke handicap, of door personen zonder ervaring en kennis, tenzij zij onder toezicht staan van of geïinstrueerd worden door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de bodemzuiger spelen of erop klimmen.

- Als het netsnoer beschadigd is, moet het worden vervangen door bevoegd onderhoudspersoneel.

- Gebruik de bodemzuiger niet als deze niet in het water is.

- Plaats de bodemzuiger niet in het water terwijl er personen in het zwembad zijn!

- Houd de bodemzuiger altijd vast aan de greep, wanneer u deze in het water plaatst of uit het water haalt. Trek deze er in geen geval aan de drijvende kabel uit!

- Voordat u de bodemzuiger in gebruik neemt, moet u zich ervan vergewissen dat de opgesloten lucht volledig is ontsnapt (er mogen geen luchtbellen meer opstijgen) en dat de bodemzuiger volledig met water bedekt op de bodem staat.

- Voordat u de bodemzuiger in gebruik neemt, moet u zich ervan vergewissen dat de filterpatronen correct zijn geplaatst en dat er voldoende drijvende kabel is om te voorkomen dat de werking van de bodemzuiger wordt belemmerd door verdraaiing of andere obstakels.

- Reinig en was de filterpatronen na elk gebruik.

- De bodemzuiger moet worden uitgeschakeld wanneer deze of de filters worden gereinigd of wanneer deze niet wordt gebruikt.

- De transformator mag alleen door geautoriseerd servicepersoneel worden geopend. Elke ingreep van andere personen in de transformator maakt de garantie ongeldig.

- Gebruik de filterpatronen niet buiten hun omgeving en onder omstandigheden die niet in de gebruiksaanwijzing staan vermeld.

- De bodemzuiger is ontworpen voor het reinigen van zwembaden, gebruik hem nooit voor andere doeleinden!

- Zorg ervoor dat de pH-waarde van het zwembadwater tussen 7,0 en 7,2 ligt.

- Het is verboden om de afdekking van de bodemzuiger te beschadigen met spijkers of andere scherpe voorwerpen, het is ook verboden om de bodemzuiger te gooien of te stoten.

- Als u de bodemzuiger niet meer gebruikt, bewaar hem dan op een koele en droge plaats, uit de buurt van direct zonlicht.

• I.2. Introductie

De zwembadbodemzuiger ORCA 300 is een uiterst efficiënte en energiezuinige zwembadreiniger. Dankzij het slimme besturingsprogramma kan deze automatisch bodem, wanden en de waterlijn van het zwembad reinigen. Bovendien filtert de bodemzuiger het water en verwijdert vuil- en andere zwevende deeltjes zonder verlies van water. Het is geheel milieuvriendelijk.

De voedingsspanning is 28 V gelijkstroom.

I.3 Verpakkingsinhoud

Nr.	Aanduiding	Artikelnr.	Hoeveelheid	Opmerking
1	Bodemzuiger Orca 300	107104	1	In doos
2	Transformer		1	In doos
3	Gebruiksaanwijzing en drijvende kabel		1	In doos

I.4. Technische informatie

Ingangsspanning transformator:220/230 V wisselspanning	Frequentie: 50 Hz/60 Hz
Uitgangsspanning: 28 V gelijkstroom	Vermogen: 150 W
Reinigingscycli: 1H/ 2H/3H	Filtervolume: ca.. 15 m^3/h
Filtermateriaal: 10 μm	Snelheid: circa 10 m/min
Maximale waterdiepte in zwembad: 2,0 m	Voor zwembaden tot max. 130 m^2 bodemoppervlak
Watertemperatuur: 0°tot +40°	IP-klasse: bodemzuiger IPX8;transformator: IPX5

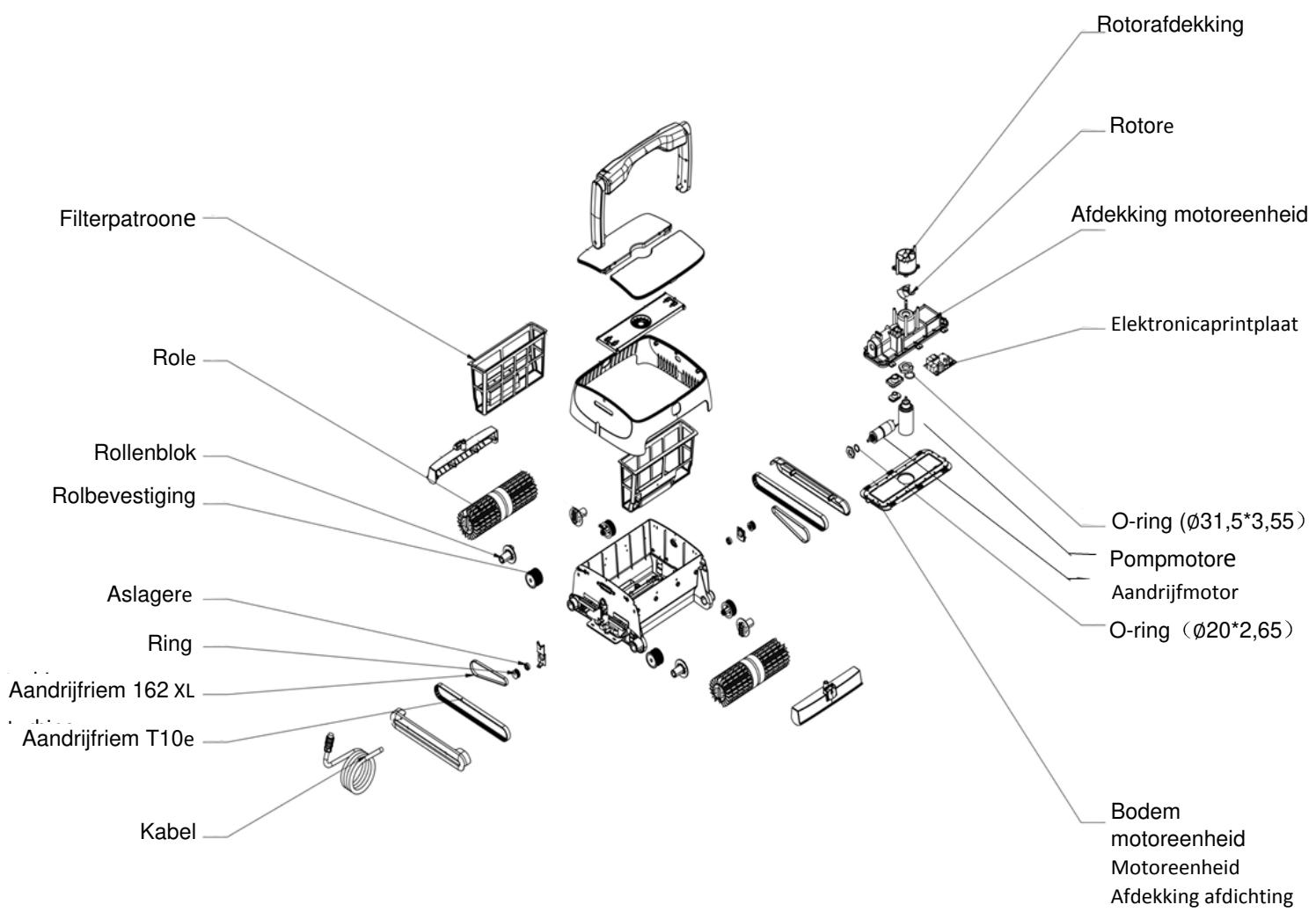

e. Reserveonderdelen

Bedieningspaneel onderzijde
Bedieningspaneel onderzijde
Elektronicaprintplaat

2. GEBRUIKSAANWIJZING

2.1. Waarschuwingen

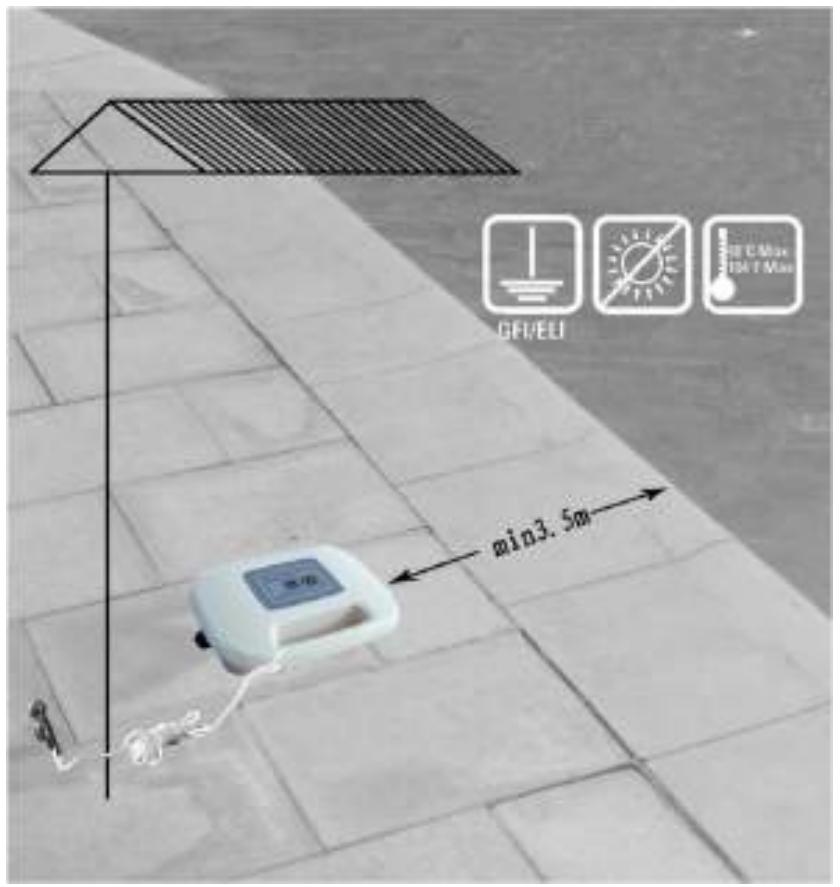

a. plaatsen van de transformator:

De transformator moet zo geplaatst worden dat de bodemzuiger beide uiteinden van het zwembad kan bereiken, maar minstens 3,5 m van de rand van het zwembad.

Voordat u de bodemzuiger op de transformator aansluit, moet u controleren of de spanning en frequentie van uw voedingsnet overeenkomen met de informatie op het etiket aan de achterkant van de transformator, en of de contactdoos is gezekerd met een aardlekschakelaar met 30 mA.

a. Plaatsen in het water

Pak de bodemzuiger aan de handgreep vast en zet hem in het water. Draai deze verticaal en houd deze net zolang vast, tot al het lucht is ontsnapt. Daarna laat u deze horizontaal naar de bodem zinken.

f. Uitnemen uit het water

Trek de bodemzuiger voorzichtig aan de kabel naar u toe. Zodra de handgreep binnen handbereik is, pakt u deze handgreep, met name bij het uittillen.

Wanneer u de bodemzuiger uit het water haalt, houdt u hem ongeveer 10 tot 15 seconden boven het wateroppervlak zodat al het water uit het apparaat kan stromen.

Nr.	Weergave	Beschrijving		Functie
1	ON/OFF	Inschakelknop		Knop eenmaal indrukken:bodemzuiger begint met de reiniging;knop tweede keer indrukken: stop
2	CYCLE	Keuze van de reinigingscyclus (1, 2 of 3 uur)		Na het inschakelen kiest u het tijdprogramma.
3	Lichtindicatie	Licht-indicatie	1H brandt	Werkcyclus 1 uur
			2H brandt	Werkcyclus 2 uur
			3H brandt	Werkcyclus 3 uur
			1H, 2H en 3Hbranden allemaal	Werkcyclus is beëindigd
			foutcode	Betekenis	Oplossing
		Fout-melding	1H en 3H branden allemaal met alarmgeluid	Transformeris overladen	Bodemzuiger stoppen, controleer of een hindernis de propeller of het aandrijfsysteem blokkeert.

3. ONDERHOUDEN INSTELLEN

3.1. Kabel tussen transformator en bodemzuiger losmaken

a. De bodemzuiger uit het water nemen

Als het apparaat zich in het water bevindt, trek deze dan voorzichtig aan de kabel naar u toe tot u bij de handgreep komt. Zorg ervoor dat u de bodemzuiger aan de handgreep vasthoudt wanneer u deze uit het water tilt (nooit aan de kabel) en dat u deze zo vasthoudt dat al het water in de bodemzuiger eruit is gestroomd.

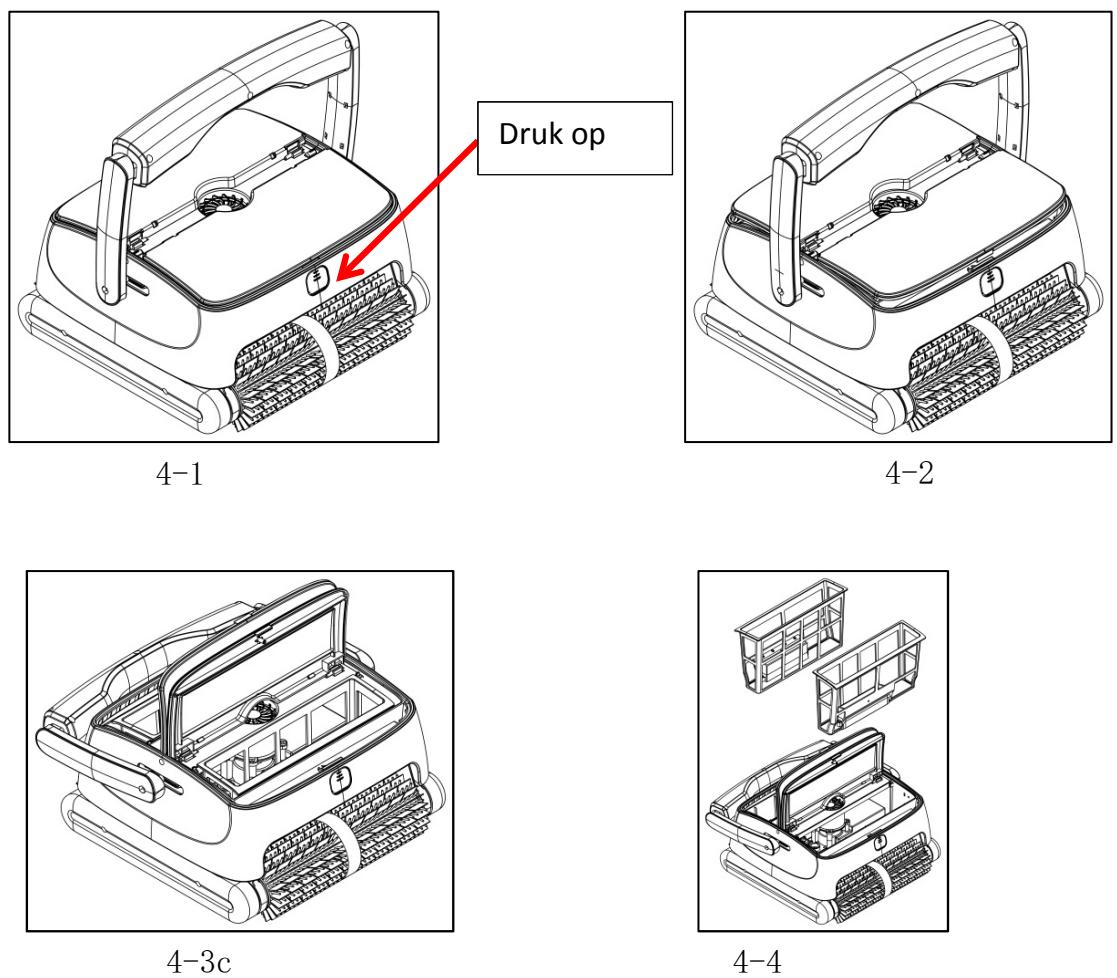

b. Uitnemen van de filterpatronen

Plaats de bodemzuiger op de bodem en druk op de knop (fig. 4-1 openen). De twee afdekkingen gaan automatisch open (fig. 4-2). Open de twee afdekkingen volledig (fig. 4-3) en verwijder de patronen (fig. 4-4).

c. Reiniging van de filterpatronen.

Spoel de filterpatronen onder stromend water uit, tot het water schoon is.

d. Opnieuw plaatsen van de filterpatronen

Let er bij het plaatsen van de filterpatronen op, dat deze goed zijn gepositioneerd en sluit de afdekkingen door de knop weer in te drukken.

3.2. Optie schuimstofelement

Opgelet: negeer dit hoofdstuk, wanneer uw bodemzuiger goed functioneert. Deze handleiding is alleen bedoeld voor de speciale omstandigheden, dat de bodemzuiger problemen heeft bij het oprijden van de wand.

Steek de twee schuimstofelementen op de onderzijde van de afdekking (zie afbeelding hieronder), en waarborg, dat deze zich in het midden bevinden.

Let op! In ieder geval moet u de veiligheidsinstructies in punt 1.1 aan het begin van deze handleiding in acht nemen om eventuele mechanische of fysieke schade te

voorkomen!

Waarneming	Mogelijke oorzaak	Oplossing
Bodemzuiger beweegt, maar pompt geen water	Elektrisch probleem of een hindernis in het aandrijfmechanisme	Controleer alle kabelverbindingen, schakel de bodemzuiger uit en weer aan. Controleer of een hindernis het aandrijfmechanisme blokkeert.
Bodemzuiger beweegt niet, maar pompt wel water rond.	Hindernis in het aandrijfmechanisme of motorprobleem.	Controleer of een hindernis het aandrijfmechanisme blokkeert. Bij motorprobleem contact opnemen met de servicedienst.
Lampjes 1H en 3H knipperen met signaalgeluid.	Overbelasting pompmotor	Stop de bodemzuiger en controleer, of de rotor is geblokkeerd.

Dit apparaat heeft alle kwaliteitscontroles en veiligheidstests die zijn uitgevoerd door de QM-afdeling van de productie doorstaan.

Garantie-informatie:

1. De garantie heeft betrekking op de motor, de accu en de elektronische schakeling voor een periode van twee jaar vanaf de datum van levering koop en voldoet aan de voorwaarden van Richtlijn 1999/44/EG van 25 mei 1999 betreffende de garantie van consumentenproducten en de respectieve wetten van de lidstaten van de Europese Unie.
2. Deze garantie is ongeldig als het product zonder toestemming is gewijzigd, gebruikt is voor andere doeleinden dan waarvoor het bedoeld is, of gerepareerd is door onbevoegden.
3. Gebroken onderdelen vallen niet onder de garantie.
4. De garantie dekt alleen fabricagefouten en dekt geen schade veroorzaakt door verkeerd gebruik van het product door de eigenaar.
5. De eindklantfactuur moet bij elke klacht of reparatie binnen de garantieperiode worden overlegd.

Neem contact op met uw dealer in geval van garantie.

De voorschriften van de Europese Unie voor de bescherming van het milieu in acht nemen.

Breng niet-functionerende elektrische apparatuur naar inzamelpunten die door de lokale gemeenschap zijn aangewezen voor het optimaal verwarmen van elektrische en elektronische apparatuur. Gooi deze producten niet in het restafval!

In het geval van producten die batterijen bevatten voor vervanging, verwijder de batterijen voordat u het apparaat weggooit en voer de batterijen af via de daarvoor bestemde inzamelpunten.
