CLEANER ORCA 300 1 - Piscina Edenea - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Robot pulitore automatico per piscine
Marca	Edenea
Modello	CLEANER ORCA 300 107104 1
Utilizzo	Piscina interrata o fuori terra
Dimensioni (L x l x H)	42 x 38 x 26 cm
Peso	7,2 kg
Alimentazione	Cablato: adattatore di rete 24 V DC
Potenza	150 W
Lunghezza del cavo	15 m
Filtrazione	Filtro a cartuccia lavabile (fine e grossolana)
Portata di filtrazione	12 m³/h
Programmi di pulizia	Automatico, bordo, ciclo rapido
Mobilità	Movimento casuale con rilevamento ostacoli
Pendenza massima	Fino a 45°
Spazzola	Spazzola attiva per pareti e fondo
Livello sonoro	55 dB(A)
Grado di protezione	IP68 (sommergibile)
Manutenzione	Pulire il filtro dopo ogni utilizzo; risciacquare le spazzole
Sicurezza	Arresto automatico fuori dall'acqua; trasformatore a bassissima tensione
Pezzi di ricambio disponibili	Filtro, spazzole, cavo, ruote
Garanzia	2 anni

Domande frequenti - CLEANER ORCA 300 1 Edenea

Come installare il mio robot Edenea CLEANER ORCA 300 per la prima volta?

Posizionare il robot in piscina, collegare il cavo al trasformatore e poi collegare il trasformatore a una presa elettrica. Assicurarsi che il cavo non sia aggrovigliato e che il robot sia completamente immerso prima di avviarlo.

Il mio robot non si muove / rimane bloccato. Cosa fare?

Verificare che il filtro non sia ostruito, che le spazzole girino liberamente e che il cavo non sia bloccato. Riavviare il robot dopo averlo liberato. Se il problema persiste, consultare la sezione risoluzione dei problemi del manuale.

Come pulire il filtro del robot?

Rimuovere il filtro dal robot, risciacquarlo con acqua pulita (nessun detergente) e spazzolare delicatamente i residui. Lasciare asciugare prima di reinstallarlo. Sostituirlo se è strappato.

Qual è la durata delle spazzole e come sostituirle?

Le spazzole durano circa 6-12 mesi a seconda dell'uso. Per sostituirle, sganciare le vecchie spazzole e inserire quelle nuove seguendo il senso di rotazione indicato. Le spazzole di ricambio sono disponibili online.

Il robot non pulisce correttamente le pareti. Perché?

Assicurarsi che le spazzole siano in buone condizioni e che il robot sia programmato in modalità bordo o che la pendenza della parete non superi 45°. Verificare anche che il filtro non sia troppo sporco.

Come riporre il robot fuori stagione?

Pulire e asciugare completamente il robot. Riporlo in un luogo asciutto e al riparo dal gelo. Scollegare il trasformatore e avvolgere il cavo senza piegarlo. Conservare il filtro pulito separatamente.

Il cavo del robot si aggroviglia spesso. Come evitarlo?

Prima di ogni utilizzo, srotolare completamente il cavo e verificare che non sia attorcigliato. Il robot dispone di un sistema anti-avvolgimento, ma se il cavo è aggrovigliato, raddrizzarlo manualmente. Evitare nodi.

Posso utilizzare il robot in una piscina con rivestimento delicato?

Sì, il robot è progettato per tutti i tipi di rivestimenti (liner, cemento, ecc.). È dotato di spazzole morbide che non danneggiano le superfici. Evitare oggetti appuntiti nella vasca.

Cosa fare se il robot non si accende?

Verificare la connessione del cavo e che il trasformatore sia collegato. Provare un'altra presa se possibile. Se lo schermo o la spia rimangono spenti, contattare il servizio post-vendita Edenea.

Come programmare un ciclo di pulizia?

Il robot si avvia automaticamente in modalità standard. Per cambiare modalità, premere il pulsante Modalità sul trasformatore: le modalità disponibili sono Auto, Bordi e Express. Fare riferimento al manuale per i dettagli.

MANUALE UTENTE CLEANER ORCA 300 1 Edenea

I.0 OSSERVAZIONI GENERALI

Il manuale d'uso del robot Orca 300 ha lo scopo di fornire tutte le informazioni necessarie per un'installazione e una manutenzione ottimali.

Per motivi di sicurezza, è essenziale familiarizzare con questo documento e conservarlo in un luogo sicuro e familiare dopo l'installazione per future consultazioni.

I.I Misure di sicurezza e condizioni generali d'uso

Osservare scrupolosamente l'uso dell'apparecchio nelle sue condizioni di funzionamento. Leggere attentamente il presente manuale e utilizzare l'apparecchio in conformità con il manuale. Il produttore non può essere ritenuto responsabile per eventuali perdite o lesioni derivanti da un uso improprio.

Istruzioni generali

• Per motivi di sicurezza, si consiglia di collegare l'alimentatore con il cavo di alimentazione in dotazione ad una postazione fissa ad una distanza minima di 3,5 m dal bordo della piscina.
• Il cavo di alimentazione deve essere collegato a una presa con messa a terra.
• Utilizzare solo gli accessori consigliati o venduti dal produttore.
• Questo apparecchio non è destinato all'uso da parte di bambini di età inferiore agli 8 anni o di persone con ridotte capacità fisiche, sensoriali o mentali, o che non hanno esperienza e conoscenze, a meno che non siano stati sorvegliati o istruiti nell'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio e non si arrampichino su di esso.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da professionisti dell'assistenza.
• Non azionare il robot quando è fuori dall'acqua. Per evitare di danneggiare il robot, non avviarlo se non è completamente immerso nella piscina.
  • Non utilizzare l'unità quando ci sono persone in piscina.
• Per rimuovere l'unità dall'acqua, non tirare mai il cavo, utilizzare sempre la maniglia.
• Per ottenere prestazioni ottimali, prima di accendere l'unità, assicurarsi che non ci sia aria all'interno (o bolle d'aria dall'unità che devono essere completamente immerse sul fondo della piscina).
• Prima di accendere l'unità, assicurarsi che le manichette del filtro siano installate correttamente e che il cavo sia completamente esteso per evitare avvolgimenti che potrebbero compromettere le prestazioni dell'unità di pulizia o danneggiarla.
• I pannelli filtranti devono essere risciacquati e puliti dopo ogni utilizzo.
• È indispensabile che il robot venga spento durante la manutenzione, la pulizia o quando non viene utilizzato.
• Il trasformatore può essere aperto solo dal nostro servizio post-vendita. Qualsiasi apertura del dispositivo da parte di persone diverse dalla nostra rete di assistenza invaliderà la garanzia.
• Non utilizzare il dispositivo di pulizia al di fuori dell'ambiente e delle condizioni descritte nel presente manuale.
• Questo dispositivo è destinato esclusivamente alla pulizia della piscina.
  • Assicurarsi che il pH dell'acqua sia compreso tra 7,0-7,2
• È vietato forare il coperchio dell'unità con chiodi o altri oggetti taglienti, ed è vietato colpire, colpire o lanciare l'unità.
• Dopo l'uso, il robot deve essere conservato in un luogo fresco e ventilato, al riparo dalla luce solare diretta.

1.2 Presentazione

ORCA 300 è un robot per la pulizia delle piscine ad alta efficienza energetica. Grazie ai suoi elaborati programmi di controllo, è in grado di pulire automaticamente le pareti, il fondo e la linea d'acqua della piscina. Allo stesso tempo, filtra l'acqua della piscina e rimuove le particelle sospese senza dover sostituire l'acqua della piscina. E' totalmente ecologico.

Per lavorare in sicurezza, il robot lavora con 28 volt di corrente continua.

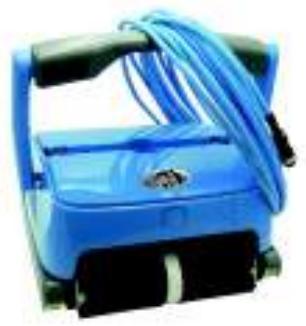

I.3 Contenuto della scatola

No.	Designazione	Ref.	Quantità	Nota
1	Apparecchio	107104	1	Fornito
2	Scatola di alimentazione		1	Fornito
3	Istruzioni e cavo di sicurezza		1	Fornito

1.4 Informazioni tecniche

Tensione: 220 VAC (230 VAC)	Frequenza: 50Hz/60Hz
Tensione di uscita: DC 28V (corrente continua)	Potenza di uscita nominale: 150W
Tempo di ciclo: 1H/2H/3H/3H/3H/3H/3H/3H	Capacità di filtrazione: ca. 15 m3/H
Porosità del filtro: 180 micron	Velocità di marcia: ca. 10m/min.
Profondità piscina: 2.5m	Superficie massima: 130 m2.
Temperatura di funzionamento: 0°+40°+40°+40°+40	Frequenza: 50Hz/60Hz
Isolamento elettrico: IP X8 per robot, IPX 5 per l'alimentazione elettrica

a. Pezzi di ricambio

2.0 ISTRUZIONI PER L'USO DEI PULITORI

2.1 Precauzioni

L'alimentatore deve essere posizionato correttamente in modo che il dispositivo possa raggiungere tutti gli angoli della piscina e deve essere fissato ad una distanza minima di 3,50 metri dal bordo vasca.

Prima di collegare il dispositivo di pulizia alla rete elettrica, verificare che la tensione e la frequenza dell'alimentazione di rete corrispondano alle istruzioni riportate sull'etichetta sul retro dell'alimentatore e che l'installazione contenga una PROTEZIONE DIFFERENZIALE DI 30 MA.

2.2 Importante!

a. Per immergere il robot

Sollevare il dispositivo per la maniglia o la cintura e immergerlo nella piscina. Presentare il dispositivo verticalmente rivolto verso la parete. Inclinare l'unità su un lato per rimuovere l'aria intrappolata dall'interno. Il robot di pulizia affonderà sul fondo della piscina.

b. Per far uscire il robot dall'acqua

Utilizzare la maniglia per rimuovere l'unità dall'acqua, non il cavo, altrimenti l'unità potrebbe essere danneggiata.

Suggerimento: per ridurre il peso del robot, rimuovere prima le scatole filtro dalla maniglia, quindi rimuovere il dispositivo.

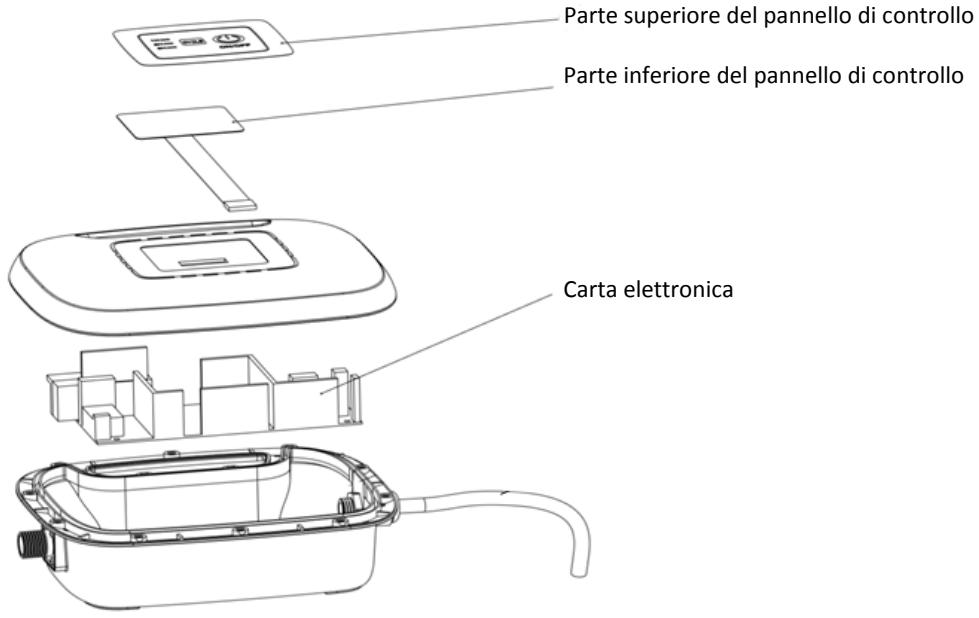

Pannello di controllo

No.	Simbolo	Descrizione		Funzione
1	ON/ OFF	Avvio/Stop		Premere questo pulsante, il robot si avvia; se lo si preme una seconda volta, il robot si ferma.
2	CICLO	Pulsante di selezione del ciclo		Premere questo pulsante per selezionare il ciclo desiderato.
3	Indicatore luminoso	Ciclo di luce	1 ora	La pulizia inizia per 1 ora
			2 ore	La pulizia inizia per 2 ore
			3 ore	La pulizia inizia per un periodo di 3 ore
			1, 2 e 3 ore lampeggiano insieme	La pulizia si ferma
			Simbolo	Significato della scritta	La soluzione
		Fallimento	1 ora e 3 ore lampeggiano con segnale acustico	Sovraccarico della pompa	Fermare il robot e controllare se la turbina non è ostruita da un oggetto estraneo.

3.0 MANTENIMENTO E REGOLAZIONE DEI FONDI DI PISCINAS

3.1 Pulizia dei filtri

Scollegare l'unità.

Spegnere il robot

Rimuovere l'unità dall'acqua

Se il dispositivo è in piscina, tirarlo con il cavo verso di voi con molta attenzione fino a quando non si riesce ad afferrare la maniglia. Utilizzare solo la maniglia (soprattutto non il cavo) per estrarre l'apparecchio dall'acqua e poi abbassarlo in modo da far uscire più acqua possibile dall'apparecchio.

Rimuovere i filtri:

Mettere il robot a terra, premere i pulsanti (4-1), sbloccare i coperchi (4-2), aprire i coperchi (4-3) e rimuovere i filtri (4-4).

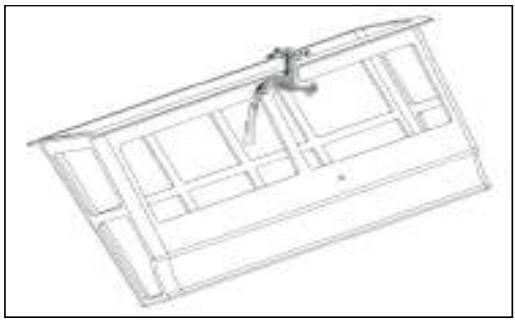

Risciacquare e pulire i filtri (4-5).

Sostituire i filtri con acqua pulita fino a quando l'acqua è pulita

Reinstallare i filtri.

Sostituire i filtri, prestando attenzione al loro corretto posizionamento (4-6), chiudere i coperchi premendo i morsetti. (4-7)

3.2 Installazione dei blocchi di schiuma

Se l'unità ha difficoltà a risalire la parete mentre i filtri sono puliti, è possibile aggiungere i due piccoli blocchi di schiuma forniti sotto il coperchio (questo è un dispositivo aggiuntivo che può essere utilizzato solo in questa particolare situazione). posizionare i due blocchi di schiuma all'interno del coperchio, facendo attenzione che i blocchi siano al centro del

coperchio.

Attenzione! In ogni caso, osservare sempre le avvertenze di sicurezza indicate al punto I.I.I. all'inizio di questo manuale per evitare possibili danni meccanici o fisici.

Osservazione	Causa possibile	Soluzione
Il robot si muove ma non pompa l'acqua	Problema elettrico o ostruzione dei meccanismi di azionamento	Controllare tutti i collegamenti, spegnere e riaccendere il robot.
Il robot non si muove, ma aspirapolvere su	Ostruzione dei meccanismi di azionamento o problema del motore.	Controllare che nulla ostruisca i meccanismi di azionamento.
Gli indicatori 1H e 3H lampeggiano con un segnale acustico.	Sovraccarico della pompa	Controllare che nulla ostruisca i meccanismi di azionamento.

5.0 GARANZIA

Questo prodotto è stato sottoposto a diversi test di qualità e sicurezza effettuati dall'ufficio tecnico dello stabilimento.

Informazioni sulla garanzia:

1. Il periodo di garanzia è di 24 mesi di utilizzo del motore e della scheda elettronica, dalla data di acquisto ed è fissato secondo i termini del codice del consumatore, così come la garanzia legale contro difetti e difetti occulti che si applica in ogni caso alle condizioni dei prodotti nel paese di acquisto.
2. La garanzia decade se il prodotto viene maneggiato o riparato da persone non qualificate diverse dai servizi di riparazione autorizzati.
3. Le parti rotte non sono coperte dalla garanzia. La garanzia copre solo i difetti di fabbrica, non copre i danni causati da un uso improprio dell'articolo.
4. Qualsiasi reclamo o riparazione effettuata durante il periodo di garanzia è soggetta alla presentazione obbligatoria della fattura d'acquisto.

OSSERVAZIONI SULLA PROTEZIONE DELL'AMBIENTE

In conformità con la direttiva europea 2002/96/CE, e al fine di raggiungere una serie di obiettivi di protezione ambientale, si applicano le seguenti norme. Si riferiscono ai rifiuti di apparecchiature elettriche ed elettroniche (RAEE). In qualità di consumatore, è necessario restituire il prodotto ai punti di raccolta previsti a tale scopo. Consentendo il riciclaggio dei prodotti, contribuisci alla protezione dell'ambiente. E' un atto ecologico.

Oceas SARL - 66, avenue des Champs Elysées - 75008 PARIS – FRANCE
