GEBRUIKSAANWIJZING GPD60 CHAMBERLAIN

Beleuchting 24V 21 Watts

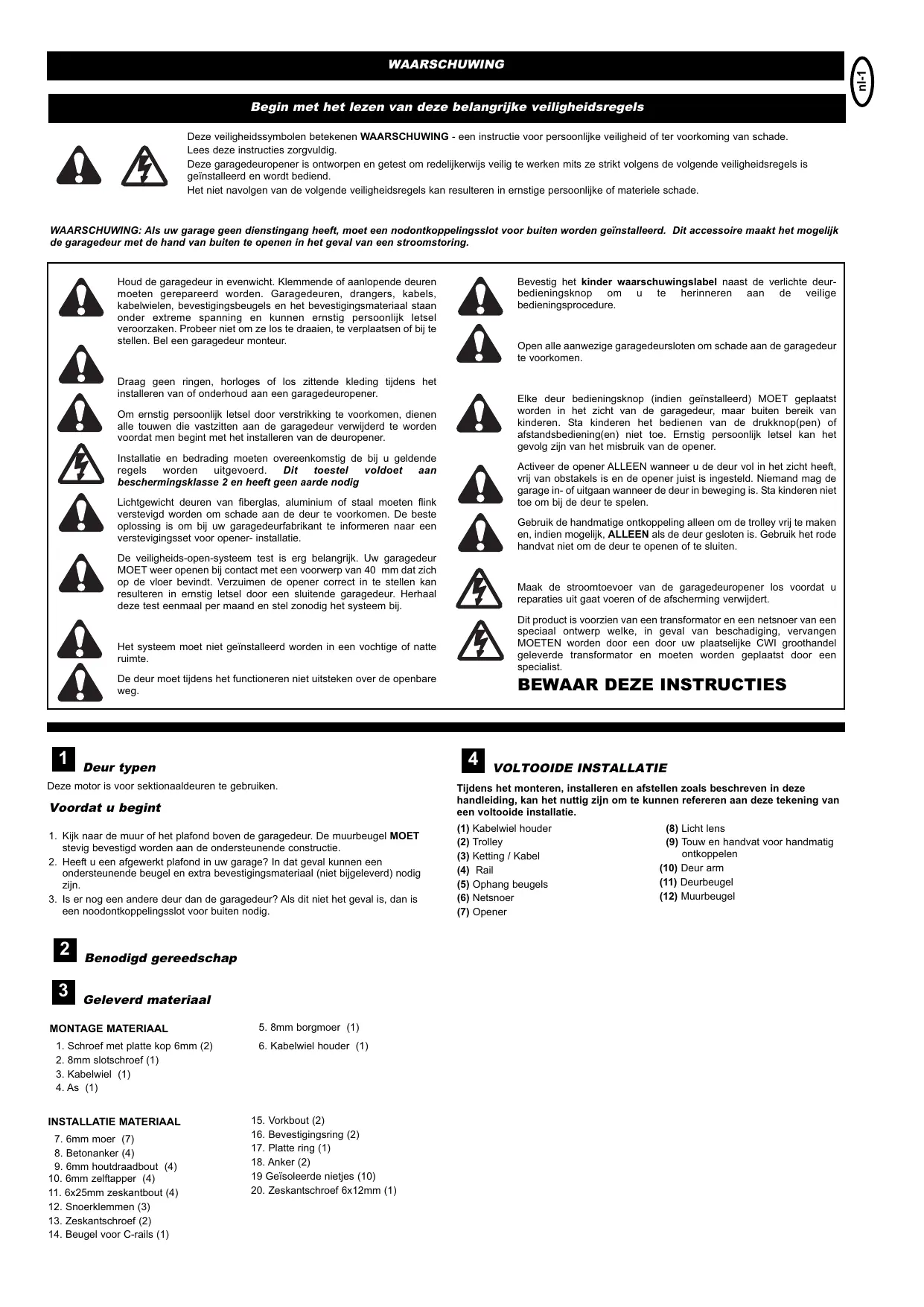

Sicherheit

Begin met het lezen van deze belangrijke veiligheidsregels

Deze veiligheidssymbolen beteken WAArschUwING - een instructie voor personlijke voeiligheid of ter voorkoming van schade.

Lees deze instructies zorgvuldig.

Deze garagedeupener is ontworpen en getest om redelijkerwijs veilig te werken mits ze strikt volgens de volgende veiligheidsregels is

geinstalleerd en worden bediend.

Het Niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige persoonlijke of materiele schade.

WAARSCHUWING: Als uw garage geen Dienstgang heeft, moet een nodontkoppelingsslot voor buiten worden geinstalleerd. Dit accessoire maakt het möglichk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.

Houd de garagedeur in evenwicht. Klemmende of aanlopende deuren moeten gerepareerd worden. Garagedeuren, drangers, kabels, kabelwieten, bevestigingsbeugels en het bevestigingsmaterialaal staan onder extreme spanning en+kunnen ernstig persoonlijk letsel veroorzaken.Probeer Niet om ze los te draaien, te verplaatsen of bij te stellen. Bel een garagedeur monteur.

Draag geen ringen, horloges of los zittende kledingijdens het installereren van of onderhoud aan een garagedeuropener.

Om ernstig personlijk letsel door verstrektking te voorkommen, dienen alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begingt met het installeralen van de deuropener.

Installatie en bedrading moeten overeenkomstig de bij u geldende regels worden uitgevoerd. Dit toestel voldoet aan beschermingsklasse 2 en heeft geen arde nodig

Lichtgewicht deuren van fiberglas, aluminium of staal要去en flink verstevigd worden om schade aan de deur te voorkomen. De Beste oplossing is om bij uw garagedeurbrikant te informeren aan een verstevigingsset voor opener-installatie.

De veiligheids-open-systemeem test is erg belangrijk. Uw garagedeur MOET waar openen bij contact met een voorwerp van 40~mm dat zich op de vloer bevindt. Verzuimen de opener correct in te stellen kan resulteren in ernstig letsel door een sluiende garagedeur. Herhaal deze test eenmaal per maand en stel zonodig het systemeem bij.

Het systeem要去iet geinstalleerd worden in een vochtige of nature ruimte.

De deur moetijdens het functioneren Niet uitsteken over de openbare weg.

Bevestig het kinder waarschuwingslabel naast de verlichte deurbedieningsknop om u te herinneren aan de veilige bedieningsprocedure.

Open alle aanwezigegaragedeursloten om schade aan de garagedeur te voorkomen.

Elke deur bedieningsknop (indien geinstalleerd) MOET geplaatst worden in het zicht van de garagedeur, maar buiten bereik van kinderen. Sta kinderen het bedieren van de drukknop(pen) of afstandsbedingien(en) Niet toe. Ernstig persoonlijk letsel kan het gevolg�ijn van het misbruik van de opener.

Activeer de opener ALLEEN wonneer u de deur vol in het zicht haeft, vrij van obstakels is en de opener juist is ingesteld. Niemand mag de garage in- ofuitgaan wonneer de deur in beweging is. Sta kinderen nicht toe om bij de deur te spelen.

Gebruik de handmatige ontkoppeling alleen om de trolley vrij te make n en, indien mogetijk, ALLEEN als de deur gesloten is. Gebruik het rode handvat niert om de deur te openen o f te sluiten.

Maak de stroomtoevoer van de garagedeuropener los voordat u reparationsuit gaat voeren of de aftersming verwijdert.

Dit product is voorzien van een transformator en een netsnoer van een speciaal ontwerp welke, in geval van beschadiging, verrangen MOETEN worden door een door uwplaatselijke CWI groothandel geleverde transformator en moeten worden geplaatst door een specialist.

BEWAAR DEZE INSTRUCTIES

1 Deur typen

Deze motor is voor sektionaaldeuren te gebruiken.

Voordat u begint

1. Kijk maar de muur of het plafond boven de garagedeur. De muurbeugel MOET stevig bevestig worden aan de ondersteunende constructie.
2. Heeft u een afgewerkt plafond in uw garage? In dat geval konnen een ondersteunende beugel en extra bevestigingsmaterialaal (niet bijgeleverd) nodig zichn.
3. Is er nog een andere deur dan de garagedeur? Als dit Niet het geval is, dan is een noodontkopelingsslot voor buiten nodig.

2 Benodigd gereedschap

3 Geleverd materiaal

MONTAGE MATERIAL

1. Schroef met platte kop 6mm (2)
2. 8mm slotschroef (1)
3. Kabelwiel (1)

4. As (1)

5. 8mm borgmoer (1)

6. Kabelwiel houser (1)

INSTALLATIE MATERIAL

1. 6mm moer (7)
2. Betonanker (4)
   9.6mm houtdraadbout (4)
   10.6mm zelftapper (4)
3. 6x25mm zeskantbout (4)
4. Snoerklemmen (3)
5. Zeskantschroef (2)

6. Beugel voor C-rails (1)

7. Vorkbout (2)

8. Bevestigingsring (2)
9. Platte ring (1)
10. Anker (2)
    19 Geisoleerde nichtjes (10)
11. Zeskantschroef 6x12mm (1)

4 VOLTOOIDE INSTALLATIE

Tijdens het monteren, installereren en afstellen zoals beschreiben in deze handleiding, kan het nuttig zijn om te konnen refereren aan deze tekening van een voltoode installation.

(1) Kabelwiel houder
(2) Trolley
(3) Ketting / Kabel
(4) Rail
(5) Ophang beugels
(6) Netsnoer
(7) Opener

(8) Licht lens
(9) Touw en handvat voor handmatig ontkoppelen
(10) Deur arm
(11) Deurbeugel
(12) Muurbeugel

5 In elkaar zetten van de rail

Leg de rails (1) op een vlikke ondergrund om ze in elkaar te zetten. Let op de verhoogde rand op de rails (4). Deze Randen MOETEN een lijn vormen om de rails goed in elkaar te kunnen zetten. Alle 3 delen (GPD60) betrekkelijk 4 delen (GPD65) zich uitwisselhaar. Schuif de railverbinders (2) in de gleuven aan de zijk Kant van de rail. Zorg ervoor dat dekleine uiststeekels op de ralverbinders (3)谈起 de bovenste rand van de raill zitten. Verbind derail door het andere eind van de verbinders in de volgende rail te schuiven. Zorg ervoor dat de verhoogde randen die over de lengte van de raill lopen (4), in een lijn lopen. Tik het gemonteerde stuk rail (5) op een blokj hout (6) tot de stukken rail gegen elkaar zitten+zijn. Herhaal met het LASTe deel van de rail.

Railsversterking(alleen bij GPD65)

Monteer deze beugel als de afstand tussen rails en plafonmeer is als 60mm
Monteer de beugel (1) met de meegeleverde bout (2) en moer (3) precies zoals
afegebeeld op tekening 5A

Bevestig de beugel over de naad van het eerste en tweeede railsgedeelte gezien vanaf de garagedeur en draai de bout vast.

Belangrijk: de beugel要去 precies over de naad van het eerste en tweede railsdeel zitten.

De beugel dient voor extra versteviging van de rails, is allesdien wet zoekalijk als de rails een afstand minder als 60mm heeft ten opzichte van het plafon.

6 Monteren van de kabelwiel houder

Steek de slotschroef (1) door het vierkante gat in de kabelwiel houder (4). Haal de ketting / kabel (3)uit de doos. Leg de kabel om het kabelwiel (2) en plaats het wil in de houder. (Let op: zorg ervoor dat de houder in elkaar is gezet zoals op de tekeningen.) Schuif de as (5) door de gaten in de kabelwiel houder en het kabelwiel. Let op: de trolley met magneet (6) MOET in getoonde positie geinstalleerd worden.

7 Plaatsen van ketting / kabel in de rail

Schuif de kabelwiel houder (1) in de gemonteerde rail (3), zorg ervoor dat dit gebeurt zoals op de tekening. Duw de kabelwiel houder maar de voorkant van de rail en schuif de binnenste trolley (2) in de gemonteerde rail. De magneet (4) MOET in getoonde positie geinstalleerd worden, anders zal het systemen nicht goed functioneren.

8 Bevestigen van de trolley aan de rail

Draai de gemonteerde rail om. Schuif de buitenste trolley (1) in de gemonteerde rail (2), zorg ervoor dat het deel met het gat voor de deur arm (3) in de richting van de deur wijst (4). Schuif de buitenste trolley langs de railsaar beneden tot hij aan de binnenste trolley gekoppeld zit.

9 Bevestigen van de rail aan het systeme

Draai de gemonteerde rail om. Leg de ketting om het aandrijkettingwiel (1). Schuif de gemonteerde rail (2) richting aandrijfeenheid en in de gleuven boven in deze aanrijfeenheid. Duw de kabelwiel houser waar voren zodat de ketting strak om het kettingwiel komt te liggen. De tanden van het kettingwiel MOETEN in de ketting vallen. Beveiligd U de rails met de beugel (3) en de meegeleverde schroeven(4), zoals afgebeeld.

10 Bevestigen van de rails eindhoven

Draai de gemonteerde rail en aandrijfeenheid om. Schuif de kabelwiel houder (2)richting voorkant van de rail (3). Kijk uit dat de ketting Niet van het tandwiel af komtof gedraaid raakt. Schuif de slotschroef (5) in de murbeugel (1). Zeker het geheel met de borgmoer (4) een met de platte ring (6). Draai de moer aan totdat de kettingnietmeer uit de rails hangt. Pas op! Ketting NIET te strak spannen.DE MONTAGE VAN UW OPENER IS NU GEREED.

INSTALLATIE

Draag een beschemende bril als u boven uw hoofd aan het werk bent om uw ogen te beschemen. Open alle aanwezige garagedeursloten om schade aan de deur te voorkomen. Om ernstig persoonlijk letsel door verstrikkerting te voorkomen, dieren alle touwen die vastzitten aan de garagedeur verwijderd te worden, voordat begonnen worden met het installereren van de opener.

Installatie van dit product moet overeenkomen met ZH1/494, VDE 0700 deel 238, en VDE 0700 deel 1. Het is aan te raden dat de opener worden geinstalleerd op een hoogte van 2,1 m of meer boven de vloer waar de ruimte dit toelaat.

11 Het midden van de garagedeur

De middenlijn van de deur markeren en van hieruit een lijn hier het plafond tekenen

12 Installee de kopsteun

OPMERKING: Gebruik de verticale middellijn en de horizontalelijk uit stap 11 voor de juiste plaatsing van de kopsteun.

A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middeelijn (2) waarbij de onderste rand van de kopsteun lijnt met de horizontaal lijn (4) (de pij wijst hier plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3).
B. Plafondmontage: Trek de verticale middelijn (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middelijn op maximaal 150mm van de wand. Zorg ervoor dat de pij in de richting van de opener wijst. Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde betonpluggen (6).

De vrije ruimte tussen het hoogste punt van de deur en de rail mag Niet meer maar dan 50~mm , en kan nul+zijn als de vrije ruimte tussen de deur en het plafond slechts

30 mm is.

13 Bevestig rail aan kopsteun

Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmaterial op om de ommanteling Niet te beschadigen. Til de rail op tot de gaten in de kophoesuitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen.

N.B. Om te voorkomen dat de rails bij een roldeur gegen de veren aankomt, kan het nodig zich de opener op een tijdelijke ondersteuning teplaatsen.

14 Ophangen van de opener

Buig de ophangbeugels (1) tot ze plat gegen het plafond aanzitten. Meet de afstand van de muurbeugel tot aan de plafondmontage bouten van de beugels. Markeeer de lenghte op het plafond te beginnen bij de voorste muur, langs dit punt worden de aandrijeenheid gemonteerd. Open de deur volledig. Laat de opener op de deur steunen. Voeg de schroef met de platte kop (A) op onceveer 120 mm afstand van de motorkop in de sammengebouwde rails (B). Schuif de ophangijzers over de schroef en schroef dan de moeren vast (5). Hierdoor draaien de schroeven met de platte kop 90 grades en haken zich in de rails vast.(C)

. Boor gaten van 8 mm in het plafond en gebruik de betonankers (2) voor betonnen plafonds. Bevestig de ophangbeugels aan het plafond met de houtdraadbouteen (3). Boor gaten van 4 mm voor houten plafonds en bevestig met de houtdraadbouteen (3).

15 Bevestigen van de deurbeugel

Procedure voor het installereren bij gelede deuren en deuren uit een stuk:

Deursteun (1) beschicht over bevestigsgaten aan de linker- enrechtzerijde. Wanneroor de installmente bovenste en de onderste montagegaten noodzakelijk,zijn,gebrukt u zowel de deursteun als deursteunplaat (2) zoals afgebeeld.

1. Plaats deursteun (met of zonder deursteunplaat, indien noozakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af.

A. Eendelige deur of sectionaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren.

B. Sectionaaldeur met twee horizontally looprails: deurbeslag 150 - 250 mm van de bovenzijde van de deurrand monteren.

1. A. Deuren van bladmetaal

Monteren met houtschroeven (4).

B. Deur uit een stuk optioneel

Monteren met houtschroeven (4).

Let op: als u een Hörmann deur heeft (voor sommige andere deuren geldt hetzelfde) worden aageranden twee schroeven (5) in de onderste gaten aan de voorkant te plaatsen (niet bijgeleverd).

16 Bevestig deur arm aan de trolley

A. Bij voorkeur:

Ontkoppel de trolley door aan het rode handvat te trekken en schuifrichting de deur. Bevestig de rechte deur arm (5), met de deur gesloten, aan de trolley (4) met bout (3), borg met moer (1). Bevestig de gebogen deur arm (2) aan de deurbeugel met bout (3) en borg met moer (1). Lijn de rechte en de gebogen armuit met een overlap van 2 gaten en verbind ze met bouten (3), borg met moeren (1). Als de rechte deur arm (5) te lang is, kort deze dan in.

B. Waar extra bewegingsruimte voor de deur vereist is:

Bevestig gebogen deur arm (2) met deeur gesloten aan de deurbeugel met bout (3),borg met moer (1).Breng de gebogen deur arm (2) aan de trolley, verbind deur arm aan trolley met bout (3),borg met moer (1)

Sluit de elektriciteit aan

Om installmentieproblemen te voorkomen mag de garagedeur opener Niet lopen voordat u waarvoord instructie krijgt.

Sluit de opener aan op een aansluitpunt volgensplaatselijk geldende regels. Hetlicht van de opener za gaan branden wanneer de elektricitit worden aangesloten enblij 2 1/2 minuut aan.

Let op: de limiet schakelaars要去 als aufgebeeld worden geinstalleerd. Wanner ze verkeerd geinstalleerd worden, za het systeem Niet goed werken.

Sluit de garagedeur met de hand. Bepaal de positie van de sluit-limiet schakelaar (1) (lang snoer) door het midden van de trolley op een lijn te zetten met het midden van de limien schakelaar. De limiet schakelaars worden bediend door een magnee in de binnenste trolley.

Steek de onderste rand (5) van de limiet schakelaar (1) in de onderste lip van de rail (7). Steek de bovenste rand (4) van de limiet schakelaar onder de bovenste lip van de rail (6). Breng de limiet schakelaar omhoog gegen de bovenste lip van de rail en draai de schroef (8) vast om de sluit-limiet schakelaar vast te zetten.

Open de garagedeur handmatig tot hij volledig open staat. Trek aan het rode handvat om de deur voor bij de binnenste trolley te openen. Stel de positie van de open-limiet schakelaar (3) (korte draad) vast door het midden van de trolley en het midden van de limiet schakelaar op een lijn tezetten.

Schuif de onderste rand (5) van de limiet schakelaar (1) in de onderste lip van de rail (7). Steek de bovenste rand (4) van de limiet schakelaar onder de bovenste lip van de rail (6). Breng de limiet schakelaar omhoog gegen de bovenste lip van de rail en draai de schroef (8) vast om de open-limiet schakelaar vast te zetten.

Leg de bedrading voor de limiet schakelaar (9) in de bovenste gleuf van de rail (10). Zet de draden vast met een snoerklem. De draden要去en worden vastgezet zodate neiet in deweg zitten bij de bewegingen van de trolley. Activeer de afstandsbediening, de opener za in werkng treden en automatischoorkopen met de deur.

Laat de deur tweemaal geheel open en dicht gaan. Als de deur halverwege terugloopt, ga dan maar het "instellen van de kracht" gedeelte. Stel de limiet schakelaar zover bij als nodig is zodat de deur volledig opent en sluit zonder terug te lopen.

Instellen van de kracht

De kracht is geprogrammeerd om te werkken bij de meeste deuren, maar, als de limieten nicht ingesteld konden worden, de deeur zakt tijdens het openen halverwege werk terug, volgt u de volgende procedure: Vind de programmeer knop (1) op de linkerkant van de aandrijfeenheid (2). Druk de programmeerknop tweeemaal in om het Auto-Kracht-Afstel programma te komen. De groene LED zal langzaam knipperen. Activeer de aandrijfeenheid met de afstandsbediening en laat de aandrijfeenheid tot volledig open lopen. Activeer de aandrijfeenheid opniew om de aandrijfeenheid tot volledig gesloten te laten lopen. De deur要去 een keer volledig openen en sluften om de kracht goed in te kuren stellen. Als de aandrijfeenheid stopt voordat de deur volledig geopend of gesloten is, herhaalt u het proces. De groene LED stopt met knipperen als de kracht goed is ingesteld.

Test het veiligheids-open-systeme

De veiligheids-open-systeme test is belangrijk. De garagedeur要去 teruglopen bij contact met een obstakte van 40~mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kuren ernstig persoonlijk letsel verroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opniew af.

Procedure: plaats een obstakel van 40~mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu waar opengaan door de obstructie. Als de deur stoot op de obstructie, dan gaat hij nicht ver genoegaar beneden. Breng de sluit-limietschakelaarDICHTER bij de deur.

Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijder dan het obstakel en laat de deur waar een keer volledig openen en sluiten. De deur mag Niet teruglopen in gesloten toestand. Als dat wel het geval is, stel dan de limiet bij en herhaal de veiligheids-open test.

Plaats 20 kilo op het midden van de deur en verzeker uzelf dat de deur Niet meer dan 500~mm omhoog komt.

BEWAAR DEZE INSTRUCTIES

Installeren van het Protector System™ (Optioneel) - (Zie accessoires)

Nadat de opener geinstalleerd en afgesteld is, kan het Protector System™ geinstalleerd worden. De instructies hiervoor zijn bij het optionele apparaat gevoegt.

Protector System™ voorziet in een extra verilgheid zodate een Klein kind Niet vast kan komen te zitten onder de garagedeur.

Het gebruikt een onzichtbare straal welke, bij onderbreking door een obstakte, een sluitende deur越 open这一点 gaan en er voor zorgt dat een open deur Niet dicht gaat. Dit system wont sterk aanbevolen voor huiteigenaren metkleine kinderen.

Activeer de opener alleen als u de deur volledig in het zicht hebft,.Deze vrij is van obstkels en correct is afgesteld. Niemand mag de garage binnenkomen of verlaten als de deur in beweging is.

De ontvanger van uw garagedeur opener en de afstandsbediening zich ingesteld met een overeenkomende code. Als u extra afstandsbedieningen aanschaft, moet de opener opnieuw worden geprogrammeerd zodate hij de weitere code accepteert.

De ontvanger programmeren zodate hij extra afstandsbedieningen accepteert:

1. Druk de programmeerknop op de zijkant van de andrijeekenheid (1) een keer in. De groene LED za nu 30 seconden constant branden.
2. Druk nu binnen 30 seconden de knop op de afstandsbediening (2) in en houd.Deze vast.
3. Laat de knop los als het lampje van de motor knippert. De code is nu opgeslagen. Als er geen lampje gemonteerd is, zullen er twee klikjes te horen zichn.

Om alle codes uit het geheugen van de motor te wissen of een ongewenste afstandsbediening te deactiveren, dienen eerst alle codes gewist te worden: Druk de programmeerknop (1) op de motor in tot het leer-indicatie lampje uitgaat (ongeveeer 6 seconden). Alle eerdere codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze ingang die u wilt gebruiken opnieuw.

Vervangen van het lampje

Vervang het lampje (1) door een lampje van maximal 21 Watt. Draai het lampje in zoals去买ond (2). Hetlicht zal aangaan en 2 1/2 minut bijven branden zodra de stroom wee aangesloten is. Na 2 1/2 minut gaat het lampje weeuit.

Bediening van uw opener:

Uw opener kan geactiveerd worden door elk van de volgende apparaten:

• De zender van de afstandsbediening. Houd de knop ingedrukt tot de deur begint te bewegen.
• De verliche deur bedieningsknop (als deze geinstalleerd is). Houd de knop ingedrukt tot de deur begint te bewegen.
• De buiten sleutelbediening of sleutelloze ingang (als deze geinstalleerd zich).

Handmatig openen van de deur:

Indien möglich,要去 deur volledig gesloten zich. Zwakke of kapotte veren kuren een deur snel dicht lately klappen. Materiele schade of ernstig persoonlijk lestel kunden hiervan het gevolg zich.

De deur kan handmatig geopend worden door het ontkoppel handvat aan beneden te trekken. Om de deur wee ter koppelen dient de aandrijfeenheid geactiveerd te worden.

1. Gebruik het ontkoppel handvat Niet om de deur open of zich te trekken.

2. Als de deuropener worden geactiveerd door de afstandsbediening of de deus bedieningsknop:

3. Indien volledig open, zal de deur sluiten.

4. Indien gesloten, zal de deur openen.
5. Tijdens openen of sluiten, zal de beweging stoppen.
6. Indien deels open, zal de deur in tegengestelde richting van de LASTe beweging gaan bewegen.
7. Als er een obstructie worden waargenomenijdens het sluiten, zal de beweging omkeren en de deur open gaan.
8. Als er een obstructie worden waargenomen tijdens het openen, zal de beweging van de deur 1 Seconde lang omkeren.
9. Het optionele Protector System™ maakt gebruik van een onzichtbare straal welke, wanneer onderbroken door een obstructie, er voor zorgt dat een sluitende deur open gaat en voorkomdt dat een open deur sluit. Dit system wordt STERK AANGERADEN voor huisegenaren met keine kinderen.

Laat het system 15 minuten afkoelen als de opener 5 Minutes in werkig is geweest.

Het lampje van de openerogaat aan als: 1. Als de opener wordt aangesloten; 2. Als de stroomtoevoer wordt onderbroken; 3. Als de opener geactiveerd wordt. Hetlicht gaat vanzelfuiut na 2 1/2 minuut. Gebruik een lampje van maximaal 21 Watt.

Zorg voor uw opener

Indien correct geinstalleerd, zal uw opener prima prestaties leveren en minimaal onderhoud eisen. De opener behoeft geen extra smering.

Limiet en kracht afstellingen: deutsche afstellungen dieren gecontroleerd en goed ingesteld worden bij de installmente van de opener. Er is alleen een schroevendraier nodig. Weersomstandigheden konnen enigekleine veranderingen in de werking van de deur verooorzaken, welke enige bijstelling vragen, vooralijdens het eersteJAar van gebruik.

Zie de limiet en kracht afstellingen op pagina 2. Volg de instructies nauwbezet en herhaal de veiligheids-omkeer-test na≦e aanpassing.

Afstandsbediening: extra afstandsbedieningen, voor gebruik in ieder voertuig dat gebruik maakt van de garage,+kennen te allen tijde worden gekocht. Zie bij accessoires. De ontvanger要去 geprogrammeerd worden om met een neue afstandsbediening te konnen werken.

Batterij van de afstandsbediening: de lithium batterijen konnen tot 5aar stroom leveren. Als het zendbereikkleiner worden, verrang dan de batterij.

Batterij verrangen: stop de batterijen erin met de positieve kant boven. Aan beiden kanten dichtklikken om het deksel waar te sluiten. Gooi lege batterijen Niet in de vuilnsbak, maar breng zearpaandoor bestemde plaat.

Onderhoud van uw opener:

Eens per maand:

Herhaal de veiligheids-omkeer-test. Stel zonodig bij.
Bedien de leur handmatig. Is hij nicht in evenwicht of klemt hij, schakel dan een garagedeur service-dienst in.
- Controller of de deur volledig opent en sluit. Stel de limiet en / of kracht indien nodig bij.

Tweemaal per Jaar:

• Controller de kettingspanning. Maak de trolley eerst los. Stel indien nodig bij.

Eenmaal peraar:

Olie de deurrol, lagers en scharnieren. De opener behoeft geen extra smering. Vet de deurgeleiders nicht in.

PROBLEMEN?

1. De opener werkt nicht op de afstandsbediening:

2. Krintigt de opener wel stroom? Sluit een lamp aan op de stroomcontactdoos. Als deze Niet gaat branden, controller aan de stoppenkast of de stroomonderbreker. (Sommige wandcontactdozen worden bediend door een muurschakelaar.)

3. Zijn alle deursloten geopend? Zie de installmentie waarschuwing op pagina 1.
   Probeer een neue batterij.
4. Als u twee of meer afstandsbedieningen heeft waarvan een het er maar doet, ziedan de ontvanger programmeer procedure in stap 21.
5. Is er een opeenhoping van sneeuw of ijs onder de deur? De deur kan vastgevroren zijn aan de grond. Verwijder iedere obstructie.

6. De veer van de garagedeur kan gebroken zijn. Laat deze door een deskundige verrangen.

7. De afstandsbediening heeft een Klein bereik.

Is de batterij geplaatst? Probeer een{nieuwe.
- Verander de positie van de afstandsbediening in de auto.
- De metalen garagedeur, isolatie met een folie laag of metalen gevelbeplating kannen thee zendbereik verminderen.

1. De beweging van de deur draait zichonder duidelijke reden om, en de lampjes van de opener knipperen Niet.

Is er iets dat de deur in de weg zit? Trek aan het ontkoppel handvat. Bedien de deur handmatig. Als de deur uit evenwicht is of klemt, haal er dan een service monteur bij.
Programmeer de kracht opnieuw.
- Verwijder aanwezig sneeuw of ijs van de garagevloer waar waar de deur sluit.
- Als de beweging omkeert als de deur volledig gesloten is, stel dan de sluit-limiet bij.

Herhaal de veiligheids-omkeer-test nadat het afstellen klaar is.

Deoodzaak van incidenteel aanpassen van de limieten is normalaal. In het bijzonder weersomstandigheden kannen de werkking van de deur beinvloeden.

1. De beweging van de deur keert zonder reden om en het lampje van de deur bedieningsknop knippert na deze beweging 5 seconden lang.
2. Controller het Protector System™ (als u dit accesaire hebft geinstalleerd). Als het lampje knippert, corrigeer dan de uitlijning.
3. De garagedeur gaat vanzelf open en zich:

4. (Allelen toetsbord of code schakelaer zenders.) Heeft u een buurman met dezelfde garagedeuropeaner die dezelfde code gebrukt? Verander uw code.
   Zorg ervoor dat de drukknop Niet vastzit in de AAN-positie.

5. De deur sluit nicht volledig:
   Stel de sluit-limiet bij.
   Herhaal de veiligheids-omkeer-test na elke aanpassing van de deurarm lenghte of de sluit-limiet.

6. De deur gaat open, maar wil Niet meerDICHT:

7. Controller het Protector System™ (Indien u dit accesaire heeft geinstalleerd). Als het lampje knippert, corrigeer dan de uitlijning.

Herhaal de veiligheids-omkeer-test nadat de aanpassingen uitgevoerd zich.

1. Het lampje van de opener staat nicht aan:
   Vervang het lampje (maximaal 21 Watt).
2. Het lampje van de opener gaat Niet UIT:

Kapotte logische sturing.

1. De motor van de opener bromt even, maar werkt nicht:

2. De veren van de garagedeur zijn gebroken. Sluit de deur en gebruik het ontkoppel touw en handvat om de trolley te ontkoppelen. Open en sluit de deur handmatig. Een deur die goed in evenwicht is, za in eache positie blijven staan, en wordt waar bij volledig ondersteund door de veren. Is dit Niet het geval, haal er dan een erkende service monteur bij die het probleem kan verw helpen.

3. Als dit probleem zich voordoot bij het erste gebruik van de opener kan het zijn dat de deur op slot zit. Haal de deur van het slot.

4. De opener doet het Niet als gevolg van een stroomstoring:

5. Trek aan het ontkoppel handvat om de trolley los te makeen. De deur kan handmatig geopend en gesloten worden. De volgende keer dat de opener gebruikt worden, za de trolley automatisch werden vastkoppenen.

6. De nooodontkoppelingslot voor buiten (indien geplaatst) ontkoppelt de trolley van buiten de garage in het geval van een stroomstoring.

7. De deur reviseert nadat de kracht is ingesteld.

Rails bekijken, is deze gebogen?, bij ja, zich punt 13 + 14

De deur is erg zwaar of in een slechte toestand, contacteerd U eenvakman.

1. Rails verbuigd zich zeer

Installeert U de railsversterking (zie punt 5A)

De deur is erg zwaar of in een slechte toestand, contacteerd U een vakman.

1. Moet de railsversterking geinstalleerd worden?

Zij zorgt ervoor dat de rails Niet buigen kan

1. De motorverlichting flickkert

Wanner de garagedeur te zwaar is of Niet zonder obstakels loopt >>> normal

1. De motor loopt over zijn eindpuntenlopen.

De eindschakelaar werd op de verkeerde kant van de rails gemonteerd of aan

een verkeerde positie geplaatst.Zie montage van de eindschakelaar

Het functioneren van de eindschakelaar kan met behulp van een magneet éenvoudig worden getest.

Controleert U de ommanteling van de kabel op breuken, is de kabel beschadigd?

Controlleert U de magneten in de slede of die ook op de juiste plaats zitten.

(1) Model 84330EML Enkelvoudige afstandsbediening

(2) Model 84333EML 3-kanaals afstandsbediening

(3) Model 84335EML Mini-afstandbediening met 3 functies

(4) Model 8747EML Sleutelloos bedieningssysteme

(5) Model 845EML Multifunctioneel bedieningspaneel

(6) Model 760EML Sleutelschakelaar buiten

(7) Model 1702EML Ontkoppelingssslot

(8) Model 770EML Het Beveiligingsystemeem "Protector SystemTM"

(9) Model 1703EML Deuram - The Chamberlain Arm™

(10) Model FLA230EML Knipperlicht

(11) Model 75EML Verlichte deurbedieningsknop

(12) Model 1EML Snelontkoppeling deurkruk

(13) Model 34EML Sleutelschakellar, 2 functie (inbouw montage)

Model 41EML Sleutelschakellar, 2 functie (opbouw montage)

NIET AFGEBEELD

Model MDL100EML Mechanisch deurslot

BEDRADINGSINSTRUCTIES VOOR ACCESSORIES

Sleutelschakelaar -aar openercontacten: rood-1 en wit-2

Protector SystemTM -narr openercontacten: wit-3 en grijs-4

Bedieningspaneel -aar openercontacten: rood-1 en wit-2

Bedraden van het multifunctionele deur

bedieningspaneel en de verlichte deur bedieningsknop (optioneel)

Plaats het deur bedieningspaneel op een muur vanwaar de garagedeur zichtaar is, Niet in de buurt van de deur en het bevestigingsmaterial, op een minimale hoogte van 1,5 m. Bevestig het waarschuwingslabel voor kinderen aan de muur naast het bedieningspaneel.

Er zitten 2 schroefaansluitingen (1) op de achterkant van de deur bediening (2). Strip de beldraad ongeveer 6 mm (4). Scheid de draden genoeg om de wit / rode draad aan te kannen sluiten op schroefaansluiting 1 en de witte draad op schroefaansluiting 2 (1).

Verlichte deur bedieningsknop: Bevestig aan een binnenmuur van de garage met de plaatschroeven (3) die meegeleverd zijn met de verlichte deur bedieningsknop. Boor gaten van 4mm en gebruik pluggen (6) als u in een stenen of betonnen muur bezig bent. Een geschikteplaats is naast de tweede deur en buiten bereik van kinderen.

Multifunctionele deurbediening: steek eenkleine schroevendraaier met een platte kop boven in de muur bediening (10). Wip nu voorzichtig het deksel eraf. Bevestig met plaatschroeven (8) aan een binnenmuur van de garage als voigt:

• Installee de onderste schroef, LAST DEZE 3 mm uit de muur steken.
• Plaats de onderkant van het muur paneel over de schroefkop en draai deze klemvast.
• Installeer de bovenste schroef omzichtig om scheuren van de kunststof behuizing te voorkomen. Draai Niet te strak aan.
• Plaats het deksel terug door de onderste nokken (9) in te steken en op zichplaats te klikken. Om het deksel te verwijderen na installatione wipt u het deksel voorzichtig aan de bovenkant los met een paperclip of eenkleine schroevendraaier met platte kop.

Laat het belsnoor omhoog lopen over de muur en langs het plafond waar de garagedeur opener. Gebruik geisoleerde nieten (5) om het snoer vast te zetten. De snelaansluitklemmen (7) van de opener bevinden zicht in de uitsparing naast de programmeer knop op het linker zijpaneel. Steek de beldraden in de gaten in de snelaansluitklemmen als volgt: rood / wit in rood en wit in wit.

Installeren van het Protector System™ (Optioneel) - (Zie accessoires)

Nadat de opener geinstalleerd en afgesteld is, kan het Protector System™ geinstalleerd worden. De instructies hiervoorn bij het optionele apparaat gevoegt.

Protector System™ voorziet in een extra verilgheid zodate een Klein kind Niet vast kan komen te zitten onder de garagedeur.

Het gebruikt een onzichtbareaal welke, bij onderbreking door een obstakte, een sluitende deur waar open staat en er voor zorgt dat een open deur Niet dicht gaat. Dit systeme worden sterk aanbevolen voor huisiegenaren met keine kinderen.

Vervangingsonderdelen/Accessories

(1) 041A5644 ketting/kabel met trolley (GPD60)
001A6355-3 ketting / kabel met trolley (GPD65)
(2) 001A5690-35 motor (GPD60)
001A5690-36 motor (GPD65)
(3) 001A5643-6 zak bevestigingsmaterial
(4) 012B0905 deurbeugel

012B0906

(5) 012C0908 rails eindhoven
(6) 012C0788 muurbeugel
(7) 001B0911 versterkings beugel (GPD65)
(8) 05765 rail verbinders
(9) 183D0181-3 rail delen (GPD65)
10) 041A5676 rail delen (GPD60)
(11) 041C0521-1 limiet schakelaars (GPD60)

041A0521-2 limiet schakelaars (GPD65)

12) 001A4166 verliche deur bedieningsknop
13) 001B4494-1 kabel
14) 041A0079 verlichting

Specifications

Voltage. 230 VAC 50/60 Hz

Max. trekkracht. 600 N (GPD60), 650 N (GPD65)

Vermogen. 85 W

Normaal moment. 3,0 Nm

Standby vermogen. 9 W

Max. gewicht van de deur. 60 kg (GPD60), 80 kg (GPD65)

Motor

Type. 63:1 wormwiel vertraging

Volt. 24 V DC

Aandrijf mechanisme

Lengte van de beweging. 2,3 m (GPD60), 2,5 m (GPD65)

Snelheid van de beweging. 8 cm/sec.

Lamp. 24 V - 21 W

Veiligkeit

Elektronisch......auto-kracht aanpassing

Elektrisch. thermische zekering in transformator

Limiet aanpassing.......handmatig

Afmetingen

Lenght (total) 2,75 m (GPD60), 3,05 m (GPD65)

Benodigde vrije ruimte. 30 mm

Hangend gewicht. 9 kg (GPD60), 9,5kg (GPD65)

Ontvanger code registers

Billion code 8

Frequentie. 433,92 MHz

Verklaring van overeenstemming

De ondergetekende verkaart hier bijdat de gespecifieerde apparatur en alle accessoires voldoen aan de vermelde richtlinen en normen.

Model: GPD60, GPD65

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95 (2004)

Inbouwverklaring

Een elektrische garagedeupener, in combinatie met een garagedeur, moet worden geinstalleerd en onderhoden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en Machinerichtlijn 89/392/EEG te voldoen.

B. P. Kelkhoff
