GEBRUIKSAANWIJZING ECO400KS CHAMBERLAIN

Nl voor service 020 684 7978

Deze waarschuwingstekens beteken "voorzichtig!" en zijn een aansporing om goed op te letten,,ondat het veronachtzamen ervan lichamelijk letsel of materièle schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstruereid en gecontrolerd dat deze tijdens installmente en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstrumentes voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schadeveroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen要去en worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehonden met de actieradius van de draaiende vleugel in relation tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wonneer dit poortje Niet correct is gesloten.

Het is van belang dat het hek alsijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd. Probeer Niet het hek zich te repareren. Roep waarvoorde hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letsel veroorzaken.

Schakel de electriciteit maar de garagede europeneruit voordat u reparationsuitvoert of beschermingen verwijdert.

In de uiteindelijke configuratie van de installment is een scheidingsinrichting nodig, zodate alle polen können worden uitgeschakeld met behulp van een schakelaar (contactoppening minstens 3mm ) of een apartezekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhonden of bedieren.

Bewaar de gebruiksaanwijzing op eenplaats waar u er snel bij kurz.

Na het monteren van de hekaandrijving月至gen er geen plekken zich die gevaar van beknelling of verwonding opleveren voor levende wezens.

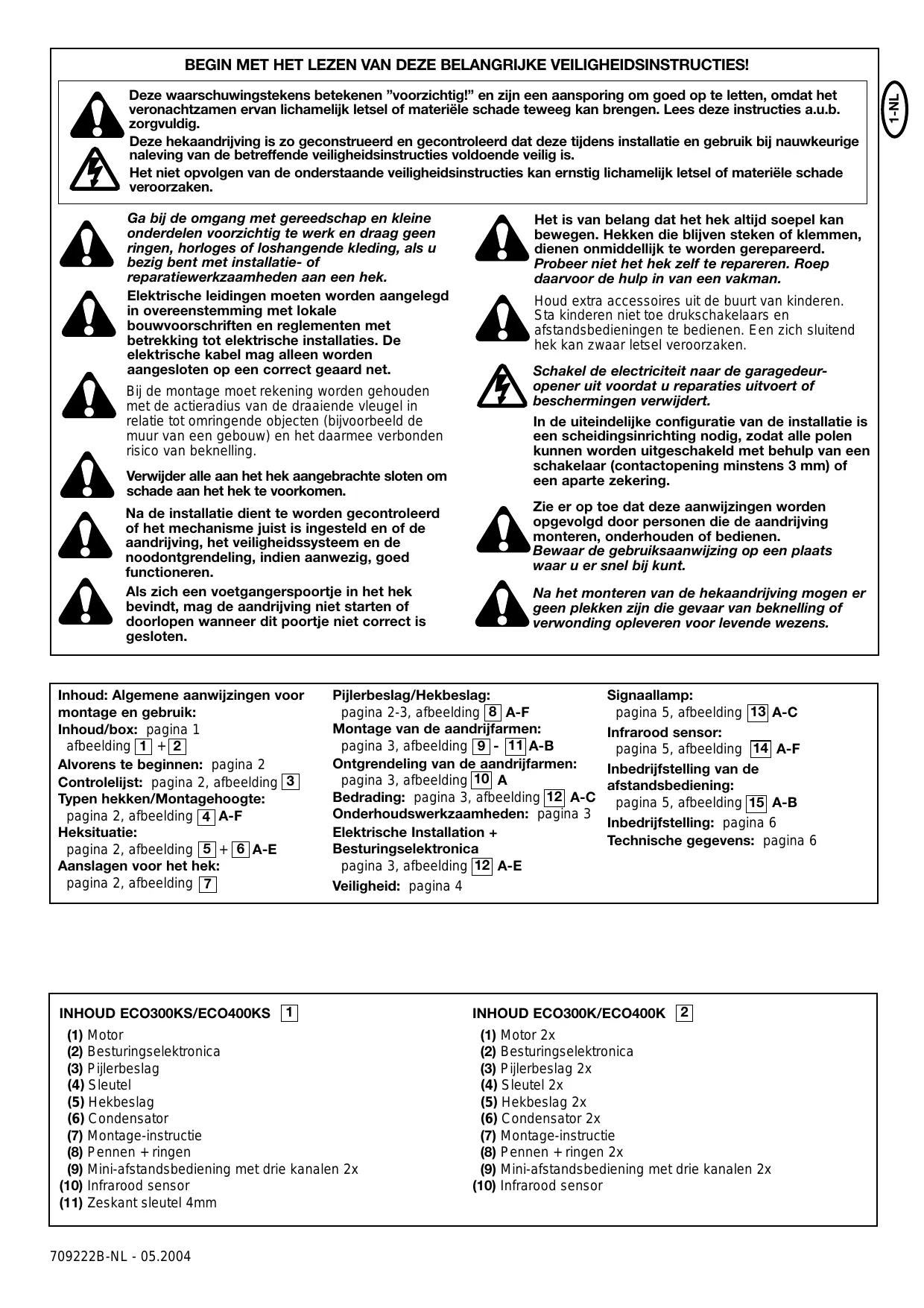

Inhoud: Algemene aanwijzingen voor montage en gebruik:

Inhoud/box: pagina 1

afbeeling 1 + 2

Alvorens te beginnen: pagina 2

Controlliest: pagina 2, afbeeling 3

Typen hekken/Montagehoogte:

4A-F

Heksituatie:

pagina 2, afbeeling 5 + 6A - E

Aanslagen voor het hek:

pagina 2, afbeeling

Pijlerbeslag/Hekbeslag:

pagina 2-3, afbeelding A-F

Montage van de aandrijfarmen:

pagina 3, afbeeling [9] - [11]A-B

Ontgrendeling van de aandrijfarmen:

pagina 3, afbeelding 10 A

Bedrading: pagina 3, afbeeling [12] A-C

Onderhoudswerkzaamheden: pagina 3

Besturingselektronica

pagina 3, afbeeling 12 A-E

Veiligheid: pagina 4

Signaallamp:

pagina 5, afbeelding 13 A-C

Infrarood sensor:

pagina 5, afbeelding 14 A-F

Inbedrijfstelling van de afstandsbediening:

pagina 5, afbeeling 15 A-B

Inbedrijfstelling: pagina 6

Technische gegevens: pagina 6

INHOUDECO300KS/ECO400KS 1

(1) Motor
(2) Besturingslektronica
(3) Pijlerbeslag
(4) Sleutel
(5) Hekbeslag
(6) Condensator
(7) Montage-instructie
(8) Pennen + ringen
(9) Mini-afstandsbediening met drie kanalen 2x
(10) Infrarood sensor
(11) Zeskant sleutel 4mm

INHOUD ECO300K/ECO400K 2

(1) Motor 2x
(2) Besturingslektronica
(3) Pijlerbeslag 2x
(4) Sleutel 2x
(5) Hekbeslag 2x
(6) Condensator 2x
(7) Montage-instructie
(8) Pennen + ringen 2x
(9) Mini-afstandsbediening met drie kanalen 2x
(10) Infrarood sensor

ALVORENS TE BEGINNEN

Voor de aandrijving is er aan de zijkant ruimte nodig voor de Armen en de uit te voeren montagewerkzaamheden. Zorg dat deze ruimte beschikbaar is. Hekken met een sterke windbelasting dienen aanvullend met een (elektrisch) slot te worden beveiligd!

Er zijn veel factoren die bepalend zich voor de keuze van de juiste aandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijkste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer.

• Hekgrootte: De afmetingen van het hek vormen een zeer belangrijke factor. Wind kan het hek afremmen of spanningen veroorzaken en het benodigde vermogen sterk verhogen.
• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijkke verbruik kan afwijken. Waar het om.gaat is de manier van functioneren.
• Invloed van de temperatuur: lage buitentemperaturen hunnen het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. Hoge buitentemperaturen hunnen de temperatuurbveiliging (ca. 135^ ) erder in werkung zetten.
• Werkfrequentie/Inschakelduur: de aandrijvingen hebben een maximale inschakelduur van ca. 30% (bijv. 30% van een uur).

N.B.: De aandrijvingen zijn er nicht voor gemaakt permanent op de maximale inschakelduur te werkken (continubedrivj). De aandrijving worden te warm en schakelt zichzelf uit tot hij wij de inschakeltemperatuur hebelt bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijkde inschakelduur.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN

Controleer de inhoud van de verpakking en lees de gebruiksaanwijzing aandachtig door. Zie erop toe dat uw hekinstallatie fouloos functioneert. Het hek要去 gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabel hed met zo weinig möglich spel ing is van belang om storende slingerbewegingen te voorkomen. Hoeichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld.

Schrijf op, welt materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint.

Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdendozen, gereedschap etc.

TYPEN HEKKEN

Het type hek is bepalend voor deplaats waar de aandrijving wordt gemonteerd.

Als de aanslag van het hek zich op de bodem bevindt, dient de aandrijving eveneens zo laag möglichk worden gemonteerd, zodat hij het hek Niet kan verdraaien. Gebruik alleen delen van het lijstwerk voor de bevestiging.

Bij stalen hekken dient het hekbeslag aan het hoofdlijstwerk te worden bevestigd. Als het Niet duidelijk is of de beschikbare drager voldoende stabel is, versterk.Deze dan.

Bij houten hekken moet het hekbeslag worden doorgeschroefd. Het is raadzaam om aan de buitenkant een planta te monteren, zodat de bevestiging op termijn nicht los kan raken. Dunne houten hekken要去 eveneens worden verstevigd, waar dat ze anders Niet bestand zijn gegen de belasting.

HEKSITUATIE

Hoe ver要去 de vleugel worden geopend?

90 graden, EVT. tot (maximaal) 115 graden. Een openingshoek van meer dan 115 graden is onder sommige omstandigheden möglichk, maar Niet aan te raden! Dit komt de aandrijving een constante snugelheid heeft. Hoe verder het hek moet worden geopend, hoe sneller de vleugel要去 bewegen. De bewegingen worden ongelijkmatiger, beslagen en hek worden daardoor extreem belast. Het naast elkaar bestaan van verschillende openingshoeken leidt ertoe dat de aandrijving die het eerst+zijn doel bereikt bij de aanslag een brommend geluid produeert (lopende motor) en gegen het hek drukt tot de andere motor eveneens zijn eindpositie heeft bereikt.

AANSLAGEN

EEN DRAAIEND HEK HEEFT EEN VASTE AANSLAG NODIG (IN HEK OPEN EN HEK DICT). Aanslagen ontzien de aandrijving, het hek en de beslagen. Als er geen vaste eindaanslagen worden gebruikt, beweegt het hek Niet soepel,+kennen er gevaarlijke situatuies ontstaan, ontstaat voortijdige slijtage en verliest de garantie+zijn geldigheid!

PIJLERBESLAG

Het op de juiste plaat s aanbrengen van het pijlerbeslag is bepalend voor het goed functioneren van de installmentie. De afstand tussen het draaipunt van de motor en het draaipunt van het hek worden erdoor bepaald, en daarmee tevens de openingsshoek. Men spreekte van afmeting A en afmeting B. Onderschat Niet de invloed van deze afmetingen op het soepel bewegen van het hek. Probeer onder alle omstandigheden en zo nauwkeurig möglichk de ideale afmeting voor uw openingsshoek in te stellen. Zie de tabel voor de afmetingen A/B.

Als de pijler Niet breed genoeg is,要去 een adapterplaat worden vervaardigd. Als de pijler te dik is,要去 deze gedeeltelijk worden verwijderd,of要去 het hek worden verplaatst.

Om optimale afmetingen te bereiken, kan het nodig+zijn de meegeleverde scharnierplaat in te korten of te verlengen. Bij十几年u wte vervaardigen hekken kunnen de afmetingen A en B worden beinvloed door de hengsels van het hek op een bepaalde manier aan de pijlers te monteren. Voordat de montageafmetingen definitief worden vastgelegd, dient alttijd te worden gecontroleerd of de aandrijving bij het draaienen ge contact maakt met de pijler.

MONTAGE: De krachten waarme de aandrijving gegen de pijler steunt, zicheer groot. Meestal ontstaan er al acceptabele montageafmetingen wanner de meegeleverde scharnierplaatrechtstreeks op de pijler worden gelast. Bij dikke stenen of betonnen zuilen要去 het scharnierdeel op een dragerplaat worden gelast en zo worden bevestigdat de pluggen tijdens het gebruik Niet los kuren raken. Hiervoor zichkleef-duwankersaarbij een borgpen spanningsvrij in het metselwerk worden ingebracht, better geschikt dan stalen of kunststof keilbouteen. Bij gemetselde pijlers dient een tamelijk grote, meerdere stenen bedekkende staalplaat te worden vastgeschroefd, waaropervoVGens de scharnierplaat kan worden gelast. Voor de bevestiging is ook een om de hoek van de pijler bevestigde hoekaplaat geschikt.

HEKBESLAG

Het hekbeslag moet waterpas op het pijlerbeslag worden gemonteerd. De afstand:tussen de beslagen wordt inspanmaat genoemd. In gesloten toestand van het hek is de aandrijving voor 95% uitgeschoven. In geopende toestand van het hek is de aandrijving voor 5 % uitgeschoven.

N.B.: De meenemer magijdens het gebruik NIET gegen de behuizing van de aandrijving stoten (einde van de spindel). Wijkijdens de montage onder geen bedding af van de inspanmaat!

Bij stalen hekken moeten de bevestigingen worden aangelast of doorgeschroefd. Bij het doorschroeven moeten aan de achechterkant groteschijven of een plaat worden gebruikt. De kracht die de aandrijving op deze verbinding overbrengt, is zeer groot.

Bij houten hekken moet de bevestiging worden doorgeschroefd. Hout geeft onder belasting mee en de schroef raakt los. Onder belasting en door de ontstaande beweging geeft het hout steeds verder mee tot het hek op zeker moment Niet meer goed sluit en要去en gerepareerd.

Monteer ter versteviging zowel aan de buiten- als aan de binnenzijde een plaat, zodat het hout Niet kan meegeven en de verbinding Niet kan losraken.

Dunne houten hekken zonder metalen lijst moeten eveneens worden verstevigd, waar dat ze anders Niet bestand zichn tegen een permanente belasting.

ONTGRENDELING

Het aandrijfmechanisme kan worden ontrendeld. Het hek kan daarna met de hand worden geopend en bediend (stromuittval). Bij neue aandrijvingen worden de ontrendeling soms als stroef/stotend ervaren. Dit is normal en heeft geen effect op het functioneren!

Ontgrendelen en Vergrendelen

Steek de zeskant sleutel in de desbetreffende uitspanning en ont of vergrendel de aandrijving.

MONTAGE VAN DE AANDRIJFARMEN

Ontgrendel de aandrijing. Schuif de ontgrendelde aandrijing op de beslagen en zet deze vast met de meegeleverde bouten

en ringen.

Wonneer het middelste of binnenste gat van de scharnierplaat worden gebruikt om de stijlbevestigingsbeugel te bevestigen, MOET u het resterende gedeelte van de scharnierplaat verwijderen voordat u de arm inschakelt. Als u dat Niet doet, worden de bevestigingsbeugel beschadigd". Gebruik geen hamer om de aandrijving op de scharnierplaat te bevestigen.

BEDRADING

De verbindskabel is 4-polig en ca. 80 cm lang en worden in een boog waar de besturingseenheid of maar een bovengronds aangebrachte waterdichte verdeldoos geleid. Vanuit de verdeldoos worden met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeldoos of in de besturingseenheid.

Aansluiting: De condensator worden:tussen de klemmen CL en OP geklemd. CL en COM activeren draairichting A. OP en COM activeren de omgekeerde draairichting. Vergeet nooit de installmente te aarden.

ONDERHOUDSWERKZAAMHEDEN

Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek datlicht loopt za ook goed

met een aandrijving functioneren. Het stroef bewegen van het hek worden nicht gecompenseerd door het gebruik van een aandrijving.

BESTURINGSEENHEID

De besturingsehenheid dient pas als LASTe te worden aangesloten, dat wil zeggen motoren aanbrengen, benodigde kabels aanleggen en fotocellen of contactstrippen aanbrengen. Bij ingebouwde montage is een middel voor het afsluiten van de stroomtoevoer nodig dat een contactafstand van minstens 3 mm bezit (hoofdschakelaar).

Toelichting: Relaiscontacten worden in deze handleiding aangeduid als NC (normally closed) of NO (normally open).

• NC contacten zijn gesloten en openen
• NO contacten zijn open en sluiten

Vocht en water vermien de besturingseenheid. Zorg er onder alle omstandigheden voor dat water, vocht of condensatievoucht Niet in de besturingseenheid kankommen. Alle openingsen en kabeldoorvoeren要去en beslist waterdicht zijn afgesloten.

Benodigd materiaal (gegevens variieren afhankelijk van de toepassing)

• Verdeeldozen
  Aardleiding minstens 1,5mm^2
  Aardleiding minstens 0.5mm^2
• Schroeven
• Pluggen

ELEKTRISCHE INSTALLATIE

Montage van de besturingsbox: De motorbesturingseenheid bevat microprocessorgusturde elektronica volgens de modernste techniek. Zij beschikt over alle aansluitmögelikheden en functies die voor een veilig gebruik vereist+zijn (Afbeelding 12D).De besturingsbox met de motorbesturing dient met de kabeldoorvoerenaar beneden te worden gemonteerd (Afbeelding 12A). Hij mag Niet permanent worden blootgesteld aanrechtstreeks invallend zonlicht.Met de elektronica kurz u de trek- en drukkracht zeer nauwkeurig instellen.Bij een juiste montage/instelling kurz u het hek met de hand tegenhonden. Nadat het hek door middel van de aandrijving in beweging is gebracht, kan het op elk gewenst moment via een zender, toets of sleutelschakelaar worden stopgezet.

De hekvleugel heeft voor de standen "OPEN" en "DICT" een stabiele aanslag nodig, waar dat de hekaandrijvingen geen eindschakelaar bezitten.

Stroomverdeling: De van de aandrijfarm komende kabel要去 waar een in de handel gebruikelijkke, waterdichte verdendoos worden geleid. Tussen verdendoos en besturingseenheid kan verrolgens een vaste kabel worden aangelegd. Vaak is het möglichk de aandrijving die rechtstreeks naast de besturingseenheid worden bevestigd,rechtstreeks maar de box te leiden. Leg nooit verdendozen onder de grond.

De kabels dieren over het algemeen minimaal de volgende dwarsdoorsnede te hebben:

100-230Volt 1,5mm² of groter
0-24Volt 0,5mm² of groter

Tips: Scheldraad blijkt vaak in de praktijk problemen op te leveren, sondern dit bij een grotere lenghte van de leiding te veel spanning verliest. Splits de kabels in verschillende kabelkanalen voor motorkabels en fotocelkabels, vooral bij sleutelschakelaars, starttoetsen (vanuituis komend), anders+kunnen er bij lange leidingen storingen ontstaan.

AANSLUITINGSOVERZICT

Motoren: Sluit de besturingseenheid nauwkeurig volgens het aansluitingsoverzicht aan. De hekvleugel die als eerste moet openen, is motor 1 (M1) en moet bij het eerste gebruik het hek OPENEN. Mocht hij sluiten i.p.v. openen, dan要去en de aansluitingen 6 met 8 – of bij motor 2 (M2) 9 met 11 – worden gewisseld.

Tussen de kabels 6 en 8 alsook 9 en 11要去 de meegeleverde condensator worden gemonteerd. (De condensator kan bij ruimtegebrek ook in een verdeldoos worden ondergebracht.) Zorg ervoor dat hij juist is bevestigd en een goede elektrische verbinding heeft. De condensator is verantwoordelijk voor de kracht die de motor later zal hebben.

AANSLUITINGSOVERZICT

Beschrijving van de klemmentoewijzing

	Aansluiting van de toevoerleiding
Klem 1	N (blauw)
Klem 2	PE (groen-geel)
Klem 3	L1 - 230 V (zwart)
	Aansluiting van het knipperlicht
Klem 4	L(230V)
Klem 5
	Aansluitingen van de motoren
	Eerste motor (M1)
Klem 6	M1 rijrichting OPEN (bruin-zwart)(+ condensator)
Klem 7	N (blauw)
Klem 8	M1 rijrichting DICT (zwart-bruin)(+ condensator)
	Tweede motor (M2)
Klem 9	M2 rijrichting OPEN (zwart-bruin)(+ condensator)
Klem 10	N (blauw)
Klem 11	M2 rijrichting DICT (bruin-zwart)(+ condensator)
	Infrarood fotocel
Klem 12	Fotocel (NC) actief in sluiten
Klem 13	COM
Klem 14	Fotocel (NC) actief in openen(Zonder fotocel -brug tussen 12, 13 en 14!)Beschrijving van de klemmentoewijzing
	NOODSTOP-FUNCTIE
Klem 15	COM
Klem 16	Stop (NC) zonder Noodstopschakelaar brugtussen 15 en 16
	Aansluiting van de besturingsleideringen
Klem 17	Toets extern (NO) motor 1 (voetgangersfunctie)
Klem 15	COM
Klem 18	Toets extern (NO) Motor 1 + 2
	Aansluiting voor elektrisch slot
Klem 19	Voedingsspanning 12 V AC
Klem 20	Voedingsspanning 12 V AC
	Aansluiting voor hulpapparaten en fotocel
Klem 21	Voedingsspanning 24 V AC (500 mA max.)
Klem 22	Voedingsspanning 24 V AC

BESCHRIJVING VAN DE JUMPERS

JP1: MOTOR

OPEN: (zonder jumper): alleen voor hekken met een vleugel (alleen motor 1 bediening).

CLOSED: (met jumper): alleen voor hekken met twee vleugels (motor 1 en 2 bediening).

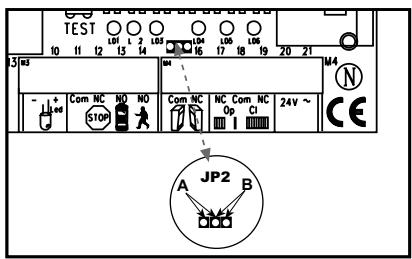

JP2: kanaal 2 radiomodule

Als beiden kanalen worden verbonden dan verdubbelt het geheugen. Het hek zal dan alleen nog maar—helemaal opengaan. De functie "voetganger" vervalt.

A-kant (optie): kanaal 2 wordt met kanaal 1 verbonden.

B- kant (standaard): de twee kanalen van de ontvangstmodule werken onafhankelijk van elkaar.

VEILIGHEID

KNIPPERLIGHT (OPTIONEEL)

Het gebruik van het knipperlicht is verplicht. Dit dient voor de veilighheid en waarschuwt personen in de buurt van het hek dat het hek in beweging is. Het knipperlicht worden bevestigd met behulp van schroeven en pluggen. De aardleiding要去 op de lamp worden aangesloten. De montage vindt gewoonlijkplaats op het hoogste punt (pijler).

Dwarsdoorsnede kabel: 0,75mm^2 3-polig.

Spanning: 230Volt /AC.

FOTOCEL

De fotocel dient voor de beveiliging van het hek en moet worden gezbruikt. De montageplaats is afhankelijk van de bouwwijze van het hek. Gewoonlijk worden de fotocel ongeveer op kniehoogte gemonteerd, ca. 35 cm van de vloer. De fotocellen bestaan uit een zender en een ontvanggedeelte en moetenegenover elkaar liggen. Met een schroevendraaier kan de fotocelbehuzing (plastic) worden geopend. De fotocel worden met behulp vankleine schroeven en pluggen op de wand bevestigd. Het gebruik van een enkele fotocel is een minimale vereiste, wij raden het gebruik van een tweede fotocel aan (en desgewenst nog meerdere beveiligingen). Het is möglichk de fotocel als volgt aan te sluiten. Actief in "OPENEN" (klem 14) of actief in "SLUITEN" (klem 12). De handleiding beschrijft de aansluiting van een enkele fotocel en gezruikt daarmee beiden veiligheidsingangen, d.w.z. actief in.beide richtingen.DIP-schakelaar 4 op de besturingseenheid regelt de reactie van de hekvleugels bij het onderbreken van de fotocelijdens van het sluiten van het hek. Actieve fotocel stopt (alleen) het hek of actieve fotocel beweegt het hek in de richting OPEN. De zender heeft een 2-polige kabel nodig, het ontvanggedeelte een 4- polige. Dwarsdoorsnede kabel: 0,5mm^2 of groter. Spanning: 12/24Volt AC/DC.Klemmen (12-13-14) (22/23).

Bij een aangesloten schakelaar dan hiermee de installmentie worden gestopt of geblokkeerd. Een beweging van de vleugels worden direct onderbroken. Het contact kan ook - afhankelijk van de mate van de veiligheidsbehoefte - aan het hek worden verbonden d.m.v. de contacten van de fotocel. Daarmee worden elke vleugelbeweging onmiddelijk gestopt.

DODEMANSFUNCTIE

In de dodemensfunctie mag een hek zonder
veiligheidsvoorziening worden gebruikt, voor zover het volledig
waargenomen kan worden. In het bovenste gedeelte van de
besturingseenheid bevinden zich 3 DIP-schakelaars. Zet DIP-
schakelaar 2 in de stand ON. De besturingseenheid functioneert
alleen nog maar wanner met behulp van handzender,
sleutelschakelaar of toets voortdurend een signaln worden
gegeven. Bij een onderbreking blijft het hek staan en beweegt
zich bij het volgende signaln in de tegenovergestelde rijrichting.

BESTURINGSLEIDENGEN

Hiermee is het möglich slechts een hek te openen of beiden hekken. Deze functie is ook möglich met de radiografische afstandsbesturing. Zie "Afstandsbediening programmeren". De Test-knop op de besturingseenheid activeert steeds beiden motoren. Bij overlappende vleugels is het nodig de vleugelvertraging in te stellen. Niet overlappende vleugels mogen nicht tegelijkkertijd sluiten. Gevaar van beklemd raken (zie beschrijving: potentiometer).

SLEUTELSCHAKELAAR INSTALLATIE (OPTIONEEL)

Aansluiting van de kabels volgens schakelschema.

ELEKTRISCH SLOT (OPTIONEEL)

Een elektrisch slot kan worden aangesloten op de aansluitingen 19 - 20. Afgegeben spanning: 12 V AC.

Zie ook de instelling van de DIP-schakelaars!

ANTENNE (OPTIONEEL)

Het gebruik van een buitenantenne is nicht verplicht. Een korte antenne bevindt zich op de radio-adapter van de besturing. Wilt u het bereik van de afstandsbesturing vergroten, monteer dan een buitenantenne die geschikt is voor 433MHz (model ANT4X-1LM incl. 75Ohm coaxkabel). Deze worden via de radio-adapter aangesloten op de besturing (zie gebruiksaanwijzing besturing). De Besteplaats voor een antennie is zo hoog möglich en zo ver möglich verwijderd van elektrische apparaten. De meegeleverde en reeds aangesloten korte kabelantenne mag dan Niet meer worden gebruikt.

BESCHRIJVING VAN DE DIP-SCHAKELAARS

• Automatisch sluiten of standard
• Dodemansfunctie
• Functie elektrisch slot
• Reactie van de fotocel

DIP-schakelaar 1 ON	Automatisch sluiten
OFF	Standaard
DIP-schakelaar 2 ON	Dodemansfunctie
OFF	Standaard
DIP-schakelaar 3 ON	Functie elektrisch slot
OFF	Standaard
DIP-schakelaar 4 ON	Fotocel (voor sluiten) stopt hek
OFF	Standaard fotocel (voor sluiten) opent hek

BESCHRIJVING VAN DE POTENTIETERS

- Force M1 Force M2:

Regelen de kracht van de vleugels, werkken voor elke vleugel apart. Met de draai-potentiometer worden het hek nauwkeurig afgesteld.

Als de kracht van de zich bewegende vleugel aan de sluitkant groter is dan 400N,要去en er extra veiligheidsvoorzieningen (lichtsloten, contactstrips) worden aangebracht. Veiligheidsvoorzieningen要去en voldoen aan de normen (Europa: EN60335-1). Zie ook de veiligheidsinstructies.

- PAUZE

Deze functie is alleen actief wonneer de DIP-schakelaar 1 op ON staat. Hij regelt deijd die het hek open worden gehonden voordat het weer sluit. Instelbaar: 8-200 seconden.

- OPEN-CLOSED

Regelt de maximale looptijd van de vleugel. Stel de looptijd in op ca. 30% en test deze verrolgens. De juiste instelling is bereikt wanner in een volledige cyclus de aandrijving telkens 3-5 seconden lang bij de aanslag doorloopt (bromt). Dit is nodig,ondat de benodigde looptijd door invloeden van buitenaf kan veranderen en ondat men er zeker van要去 kuren zich dat de eindpositie veilig worden bereikt (wind, temperatuur,veranderingen van de ondergrond etc.). Om deze reden+zijn aanslagen in DICT en OPEN verplicht voorgeschreten.

Instelbaar: 7-60 seconden.

WING DELAY

Regelt de vleugelvertraging bij vleugels die elkaar overlappen. Vleugel M1 worden het eerst geopend en als staat gesloten. Om te voorkomen dat iemand+tussen twee zich sluitende vleugelsbeklemd kan raken, is het nodig dat er.altijd een vertraging worden ingesteld.

Instelbaar: 0-35 seconden.

BESCHRIJVING VAN DE LED'S

LED 1 rood Controleert de fotocel voor "hek sluiten". LED AAN = OK
LED 2 rood Controleert de fotocel voor "hek openen". LED AAN = OK
LED 3 geel Controleert het moodstop-contact. AAN=OK
LED 4 groen Toont signalen van sleutelschakelaars, toetsen of zenders. Functie hek met een vleugel openen AAN= signaal worden ontvangen.
LED 5 groen Toont signalen van sleutelschakelaars, toetsen of zenders. Functie beiden vleugels openen AAN= sigmaal worden ontvangen.
LED 6 rood Knippert langzaam = OK Knippert snel = Controller alle aansluitingen maar de motoren, condensator, knipperlicht en verwijder al het vocht op de verbindingsklemmen.

BESCHRIJVING VAN DE ZEKERINGEN

F1 5.0A Hoofdzekering: Beveiligt de gehele besturingseenheid en beschermt de motoren. Vervang deze nooit door een sterkere zekering!
F2 0,5A Hulpzekering voor 24Volt uitgang.
F3 2,0A Hulpzekering elektrisch slot 12Volt uitgang. Let op het stroomgebruik van het door u gebruike elektrische slot.
F4 0,315A Hulpzekering logica: toets, moodstop, fotocel, ontvanger

AFSTANDSBEDIERING PROGRAMMEREN

Er kuren 15 handzenders op elk programmeerkanaal worden geprogrammeerd. Bij grotere installaties is het alleen al om organisatorische redenen raadzaam om een externe ontvanger of een sleutelschakelaar of een codeslot te gebruiken, die bij de ingang worden aangebracht. Het zend-ontvangapparaat is aan de zijkant gemonteerd enaarop bevinden zich de twee kleine programmeertoetsen. De door de post goedgekeurde, portvrijne radiobesturing werkt met een per computer voorgeprogrammeerde privé veiligheidscode. Hierdoor kan uw hekaandrijving uitsluitend met een identiek gecodeerde handzender worden geactiveerd. Het bereik is afhankelijk vanplaatselijke omstandigheden. Het ontvanggedeelte van de motorbesturing heeft een geintegreerde zelfleerfunctie. Deze kan op de voorgeprogrammeerde code van de handzender worden ingesteld door te drukken op de programmeertoets. De besturingseenheid bezit twee programmeerkanalen. Zij kan hiermee een hek of beiden hekken tegelijkkertijd openen of sluiten door op de betreffende handzender te drukken. Krijgt bijvoorbeeld kanaal 1 (2) de afstandsbedieningscode van de handzender, dan worden er slechts een vleugel geopend. Programmeert u kanaal 2 (1) van de afstandsbediening, dan kurz u met deze toets beiden vleugel bedieren. Om de code op te sloan, drukt u op de door u gekozen toets van de handzender en houdt u deze vast. Druk met uw andere hand kort op de programmeertoets van de elektronica. Herhaal.dequeue procedure voor alle handzenders.

GEPROGRAMMERDE AFSTANDSBEDIERINGSCODE VERWIJDEREN

Druk gedurende ca. 10 seconden op de desbetreffende programmeertoets (1 of 2) op de ontvangst-platine totdat de programmeer-LED uitgaat. De bij deze programmeertoets behorende ingeprogrammeerde coderingen zich dan verwijderd.

HERPROGRAMMEREN

Voor het opnieuw programmeren dienen de genoemde stappen voor het coderen van alle in gebruik zijnde afstandsbedieningen resp. van hun bedieningstoetsen te worden herhaald.

Het bereik van de radiobesturing is afhankelijk van deplaatselijke omstandigheden. Houd de toets aan de handzender zo lang ingedrukt (ca. 2 seconden) totdat er een beweging van het hek te merken is.

De radiobesturing is digitaal geodeerd, d.w.z. een onbedoelde inwerkingstelling van de hekaandrijving kan vrijwel worden uitgesloten.

INGEBRUIKNEMING

Ga behoedzaam en rustig te werk. Neem ruim de是怎样 voor de basisinstelling. De benodigde是怎样 voor de eerste instelling kan wel 30 minutes bedragen. Eventueldients een tweede person hierbij te assisteren, zatat het eenvoudiger is de besturingseenheid wijzigen (stroom UIT resp. AAN).

1. Sluit de besturingseenheid inclusief de veiligheidsingangen aan.
2. Controller de LED's.
3. Breng het hek in een half open positie en vergrendel het, druk aansluitend op de Test-knop. Beide vleugels要去en zich nu openen. Als een vleugel sluit inplaats opent, is van deze motor verkeerd aangesloten en要去en de motorkabels voor deze motor worden verwisseld (zie aansluiting). De te verwisselen kabels zijn degene waartussen ook de condensator is ingeklemd. Deze bepalen de looptrichting van de motoren. Herhaal aansluitend de volledige procedure totdat beiden vleugels bij. N.B.: Schakel hiervoord altijd de stroom UIT!
4. Zodra – nadat u de besturingseenheid hebt aangesloten – beiden vleugels openen bij de eerste beweging,.gaat u als volgt te werk.
5. Onderbreek de stroomtoevoer waar de besturingseenheid en sluit deze na enkele seconden wee aan. Sluit beiden hekvleugels handmatig en vergrendel beiden vleugels.
6. Stel alle potentiometers in op 30% en zorg ervoor dat DIP-schakelaar 1 op OFF (onderaan) staat.
7. Start nu met de Test-knop de besturingseenheid en controllerer het verloop. Sluit het hek waar met behulp van de Test-knop ZONDER dat u iets hebt ingesteld. Indien het hek uit zichzelf Niet volledig sluit, ontgrendel dan de aandrijving en sluit het hek handmatig na de besturingseenheid te hebben uitgeschakeld.
8. Stel nu de potentiometers in op andere (hogere) waarden, aangepast aan de ervaringsgeevensuit de test (b.v. looptijd verhogen, kracht corrigeren; vleugelvertraging). Start nu een tweede poging en ga wee als voorheen te werk en sluit het hek eerst met de Test-knop voordat u weer instellen gen verandert.
9. Controller na het vastleggen van alle instellingen het functioneren van fotocellen, toetsen, knipperlicht, handzender, toebehoren etc. Mocht u Automatisch sluiten wensen, wijzig dan de instelling met behulp van de DIP-schakelaar en stel de potentiometer voor de pauze in.
10. Toon alle Personen die het hek gebruiken hoe de bewegingen van het hek verlopen, hoe de veiligheidsfuncties werken en hoe de aandrijving met de hand kan worden bediend.

TECHNISCHE DATEN

Netaansluiting (motor) 220 - 240Volt- / 50Hz
Stroomverbruik 1,3A
Opgenomen vermogen 220W
Condensator 5uF
Max.breedte hek 2,5m ECO300K/300KS
3,5m ECO400K/400KS
Max. gewicht hek 200kg
Veiligh. klasse I - IP 44
Aansluitkabel H07RN-F / 80cm
Asbelasting 250N
Loopsnelheid 20mm/s
12mm/s
Inschakelduur 4 Minuten
Temperatuur bereik -20°C tot + 55°C
Netaansluiting 230V/50-60Hz
Standby max. 4 Watt
Max. belasting/Motor 1100W
Zekeringen 1 (5A)
Veiligh. klasse IP54

Verklaring van overeenstemming

De automatische hekropenermodellen. ECO300K/300KS/400K/400KS

zijn in overeenstemming met de

.EN300220-3, EN55014,

EN61000-3, ETS 300 683, en EN60335-1

krachtens de voorwaarden en alle amendementen

Verklaring van opname

De automatische hekopenermodellen ECO300K/300KS/400K/400KS, wanneer volgens alle aanwijzingen van de fabrikant geinstalleerd en onderhoven in combinatie met een hek, die ook volgens alle aanwijzingen van de fabrikant is geinstalleerd en onderhoven, voldoen aan de voorwaarden van EU-richtlijn 89/392/EEG en alle amendementen.

Ik, ondergetekende, verklaar hierbij dat de hierboven gespecificierde

uitrusting en alle in de handleiding vermelde toebehoren

voldoet aan de bovenstaande richtlijnen en normen.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

June, 2003

Baibara P. Keikhohf

Barbara P. Kelkhoff

Ombouw van de hekopener van links maar rechts

De hekopener worden standaard geleverd voor de linkervleugel (gezien vanuit de tuin).

Ombouw voor gebruik rechtter vleugel:

• Stekker uit het stpocontact.

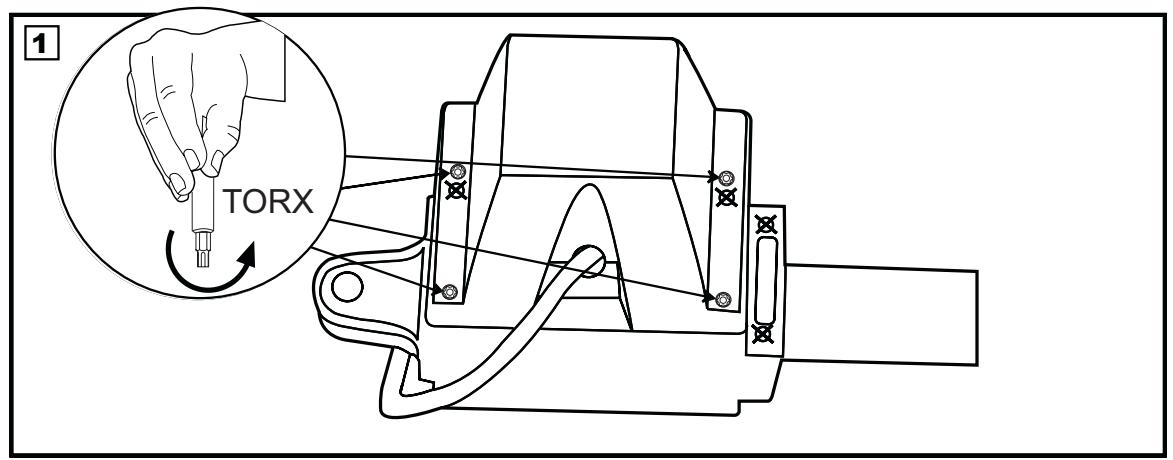

• Verwijder de 4 schroeven aan de onderkant van de behuizingzie afbeelding 1).

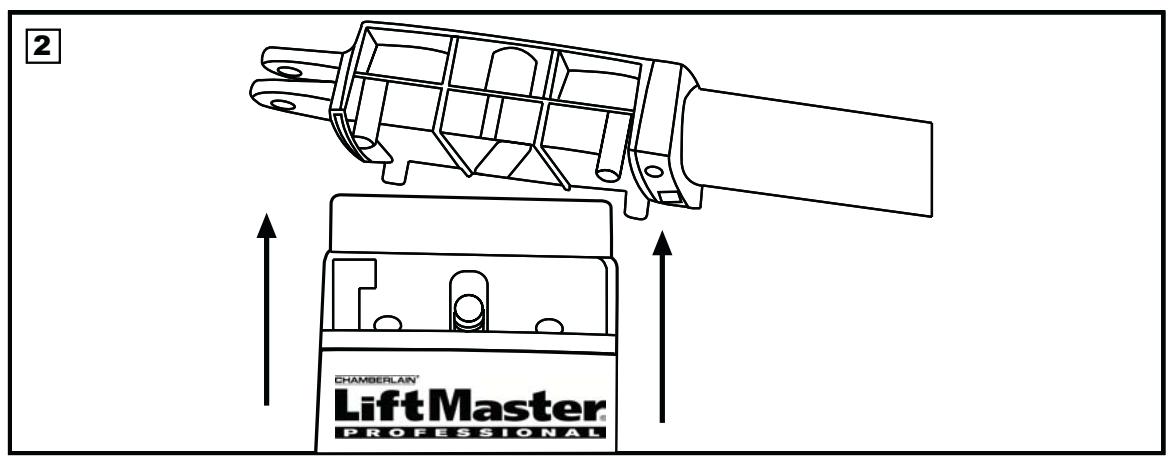

• Verwijder het bovenste gedeelte (arm) (zie afbeelding.2)

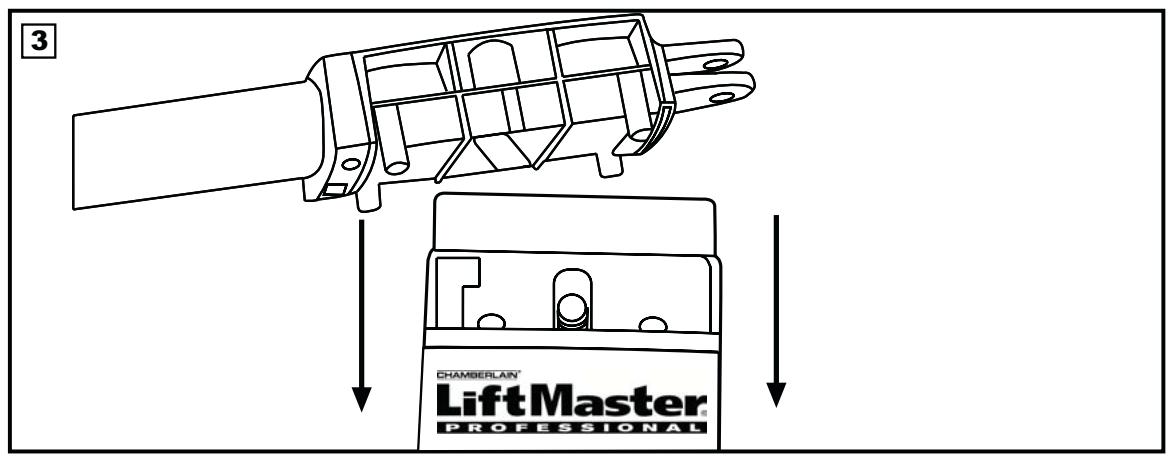

• Draai dit deel 180 graden en zet het dan waar op de behuizingzie afbeeling.3)

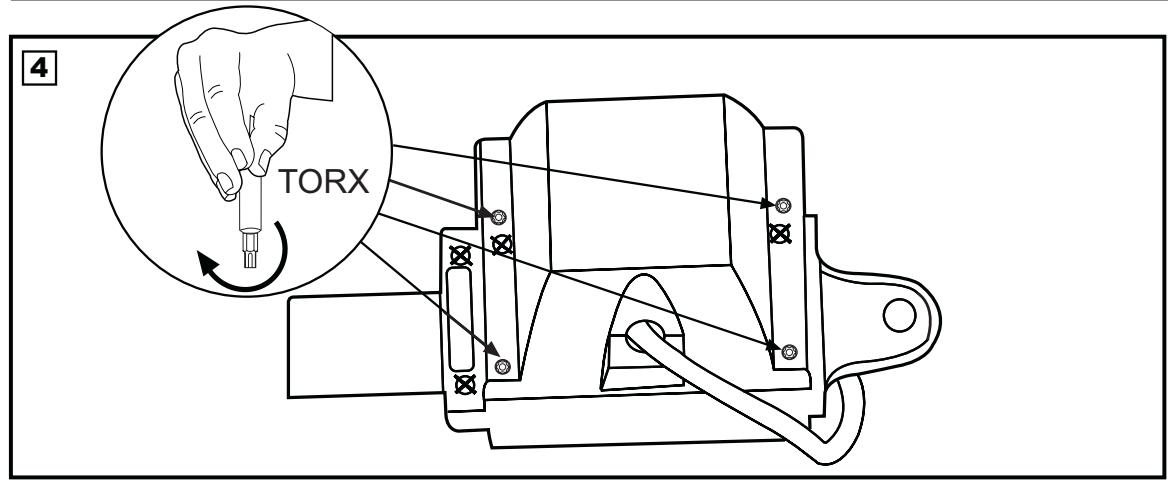

• Monteer nu werk de vier schroeven aan de onderkant (zie afbeelding.4)

Onderbreek de stroomtoevoer tot het system voordat U veranderingen aanbrengt.

EUROPÄISCHES GARANTIE ZERTifikAT

ECO300K/KS, ECO400K/KS

Naam en adres van leverancier

Model en serienummer

CHAMBERLAIN garandeert de eerste koper die het product in de detailhandel aankoopt (eerste "detailhandelklant") dat het, gerekend vanaf de datum van aankoop een geheleperiode van 24 maanden (2 jaren) lang vrij is van iedere materiaalschade resp. fabricagefouten. Bij ontvangst van het product heeft de eerste detailhandelklant de plicht, dit op zichbare beschadigingen te controeren.

Voorwaarden: De onderhavige garantie is het enige rechtsmiddel waarop de koper zich juridisch bij schade die verband houdt met een defect onderdeel resp. product resp. waaruit voortvlooit, kan beroepen. De onderhavige garantie is uitsluitend beperkt tot reparatie resp. verranging van de onderdelen van dit product waarvan beschadiging worden geconstasteerd.

De onderhavige garantie geldt nicht voor schade die Niet aan gebrekenaar aan het onjuist gebruik toegeschreiben moeten worden (d.w.z. met inbegrip van ieder gebruik dat Niet nauwkeurig overeenstemt met de instructies resp. aanwijzingen van de firma CHAMBERLAIN met betrekking tot de installmentie, het gebruik en de verzorging, alsmede het verzuim om tijdig de vereiste reparatie- en afstelwerkzaamheden uit te voeren, resp. de uitvoering van aanpassingen of wijzigingen aan dit product). De garantieekt ook Niet de arbeidskosten voor het uitbouwen resp. het weer inbouwen van een gerepareererd resp. verrangen apparaat of de verrangende accu'saarvan. Een product in het kader van de garantie waarvan wordt vastgesteld dat het materiaalschade resp. fabricagefouten vertoont, worden voor de eigenaar zonder kosten van reparatie resp. verrangende onderdelen gerepareererd resp. verrangen, zulks ter beordeling aan CHAMBERLAIN. Mocht het productijdens de garantietermijn defect blijken te+zijn, neemt u dan contact op met het bedrijf waar u het oorspronkelijk heeft gekocht.

De garantie laut onverlet de rechten die de koper heeft in het kader van nationale wetten of bepalingen die van toepassing zijn of de rechten gegenover de detailhandelaar, welke voor de koper voortvloeien uit de verkoop/koopovereenkomst. Indien er geen nationale wetten resp. EU-wetten bestaan die van toepassing�, is deze garantie het enige, exclusieve rechtsmiddel dat de koper ter beschikking staat en noch

CHAMBERLAIN noch de filialen of handelaren van deze firma+zijn aansprakelijk voor enigerlei neven- of gevolgschade op grond van welke expliciete of stilzwijgende garantie met betrekking tot dit product ook. Noch vertegenvoordigers noch enige andere Personen zijn gerechtigd, namens

CHAMBERLAIN enige andersluidende verantwoording in verbinding met de verkoop van dit product op zich te nemen.
