GEBRUIKSAANWIJZING MD 20121 MEDION

Aanwijzingen m.b.t. deutsche handleiding 2

Onze doelgroep. 2
De kwaliteit 2
De service 2

Correct gebruik 2

Omvang van de levering 2

Veiligheidsadviezen 3

Bedrijfszekerheid 3
Plaats van opstelling 3
Reparatie 4
Voorziene omgeving 4
Stroomvoorziening 4
Normen / elektromagnetische compatibiliteit 5

Ingebruikneming 6

Bevestiging van de monitorvoet. 6
Voorbereidingen op uw pc 6

Ondersteunde beeldscherminstellenen 6
Ondersteunde instellingen in de videomodus DVI en HDMI. 7
Windows XP: Eigenschappen voor beeldscherm 7
Windows Vista: beeldschermresolutie 8

Aansluitingen op de hinterkant 9

Beeldscherm aansluiten 9

1 Aansluiten van de signaalkabel. 9
2 Aansluiten van de audio kabel. 9
3 Tot stand brengen van de stroomtoevoer 9
4 Beelschem inschakelen 9

Ergonomie 10

Bedienelementen op de voorkant 11

Instellen van het TFT-beeldscherm 12

Het OSD-menu gebruiken 12
Het OSD-menu 12

Besparen van energie 14

Klantendienst 14

Verhelfpen van problemen 14
Lokaliseren van de oorzaak 14
Aansluitingen en kabels controlleren 14
Fouten en möglichke oorzaken 14
Driver informatie 15
Hebt u nog meer ondersteuning nodig? 15

Onderhoud 15

Afvalverwerking 16

Technische specificaties 16

Pixelfouten bij TFT's (LCD-Displays) 17

Kopiernen, fotokopiernen en verveelvoudigen van dit handboek 18

Garantievoorwaarden 19

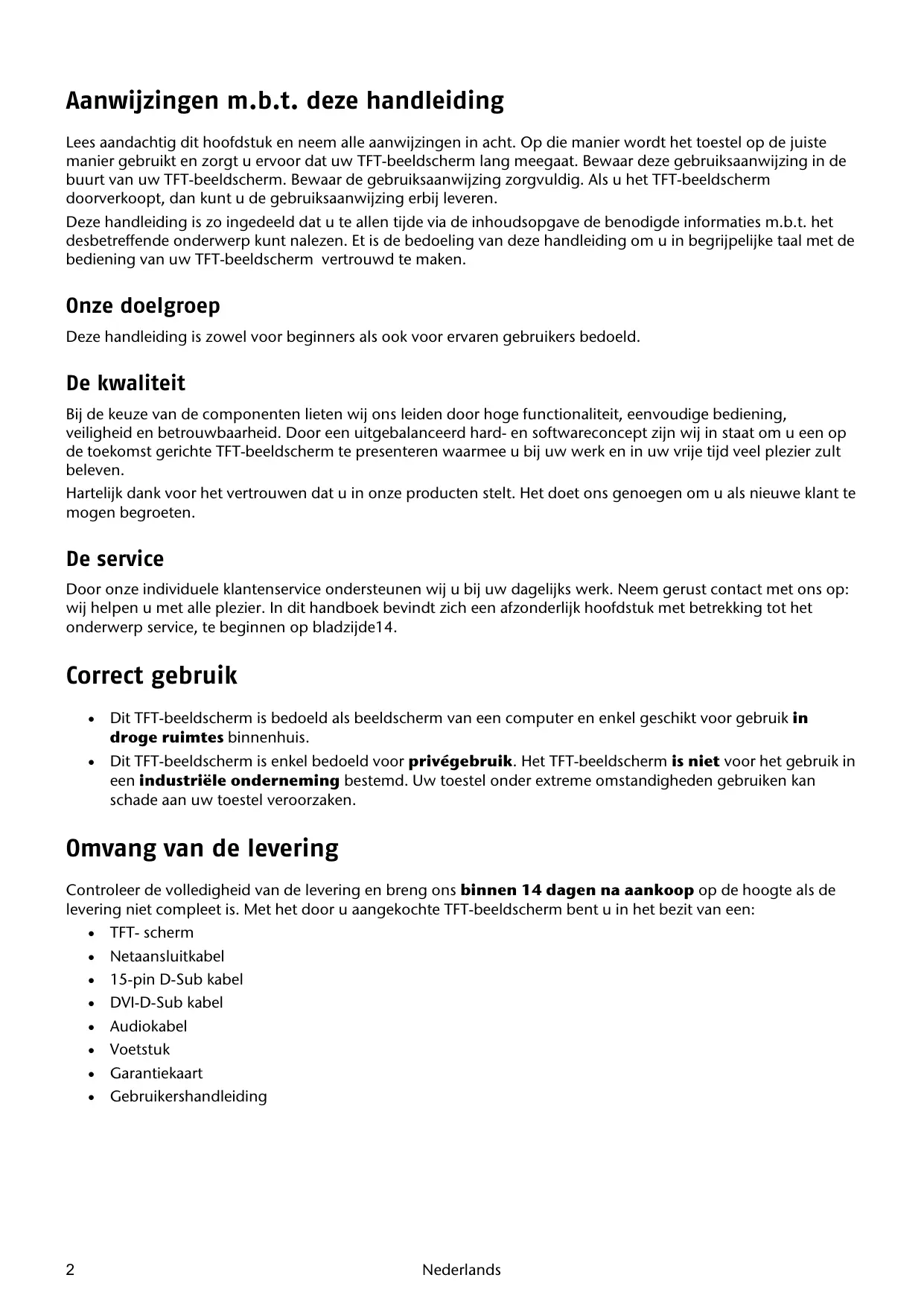

Aanwijzingen m.b.t. deze handleiding

Lees aandachtig dit hoofdstuk en neem alle aanwijzingen in acht. Op die manier worden het toestel op de juiste manier gebruikt en zorgt u ervoor dat uw TFT-beeldscherm lang meegaat. Bewaar deze gebruiksaanwijzing in de buurt van uw TFT-beeldscherm. Bewaar de gebruiksaanwijzing zorgvuldig. Als u het TFT-beeldscherm doorverkoopt, dan=kunt u de gebruiksaanwijzing erbij leveren.

Deze handleiding is zo ingedeeld dat u te allen tjde via de inhoudsopgave de benodigde informaties m.b.t. het desbetreffende onderwerpkestnalezen. Et is de bedoeling van deze handleiding om u in begrijpelijk taal met de bediening van uw TFT-beeldscherm vertrouwd te make.

Onze doelgroep

Deze handleiding is zowel voor beginners als ook voor ervaren gebruikers bedoeld.

De kwaliteit

Bij de keuze van de componenten lieten wij ons leiden door hoge functionaliteit, eenvoudige bediening, veiligheid en betrouwhaarheid. Door een uitgebalanceerd hard- en softwareconcept zich wij in staat om u een op de toekomst gerichte TFT-beeldscherm te presentereren waarmee u bij uw werk en in uw vrijelijk plezier zult beleven.

Hartelijk dank voor het vertrouwen dat u in荃 producten stelt. Het doet ons genoegen om u als neue klant te mogen begroeten.

De service

Door once individuele klantenservice ondersteunen wij u bij uw dagelijkjks werk. Neem gerust contact met ons op: wij helpen u met alle plezier. In dit handboek bevindt zich een afzonderlijk hoofdstuk met betrekking tot het onderwerp service, te beginnen op bladzijde14.

Correct gebruik

• Dit TFT-beeldscherm is bedoeld als beeldscherm van een computer en enkel geschikt voor gebruik in droge ruimtes binnenhuis.
• Dit TFT-beeldscherm is enkel bedoeld voor privégebruik. Het TFT-beeldscherm is Niet voor het gebruik in een industriële onderneming bestemd. Uw toestel onder extreme omstandigheden gebruiken kan schade aan uw toestel veroorzaken.

Omvang van de levering

Controller de volledigkeit van de levering en breng ons binnen 14 dagen na aankoop op de hoogte als de levering Niet compleet is. Met het door u aangekochtte TFT-beeldscherm bent u in het bezit van een:

TFT-schem
Netaansluitkabel
15-pin D-Sub kabel
DVI-D-Sub kabel
- Audiokabel
Voetstuk
- Garantiekaart
- Gebruikershandleiding

Veiligheidsadviezen

Bedrijfszekerheid

• Laat kinderen nicht zonder toezicht met elektrische toestellen spelen. Kinderen können möglichke bevaren nicht alkijd juist inschatten.
• Houd het verpakkingsmateriaal, bv. foliën, buiten het bereik van kinderen. Bij een verkeerd gebruik bestaat er immers verstikkingsgevaar.
• Open nooit de behuizing van het TFT-beeldscherm! (elektrische schok, kortsluiting en brandevaar)
• Steek geen voorwerpen door de gleuven en openingsen in het TFT-beeldscherm. Dit zou kortsluiting of zichs brand können veroorzaken (elektrische schok, kortsluiting en brandgevaar)!
• Gleuven en openingsen van het TFT-beeldscherm dienen voor de ventilatie. Dek deze openingsen Niet af (Oververhitting, brandgevaar)!
• Oefen geen drukuit op het display. Het gevaar bestaat dat het beeldscherm breekt.
• Opgelet! Er bestaat verwondingsgevaar als het display breekt. Pak de gebarsten delen met veiligheidshandschoenen in en stuur ze maar uw servicecenter. Maar za uw toestel op een deskundige manier verder verwerkt worden. Was daarna uw handen met zoep. Dit is nodig omdat het Niet uit te sluiten valt dat er chemicalien uit het display lekken.
• Raak het display Niet met de vingers of met scherpe voorwerpen aan om schade te vermijden.

Trek de stekkeruit en contacteer de klantendienst als

• de netkabel beschadigd is
• er vloeistof in het beeldscherm gedrongen is
• het TFT-beeldscherm nicht goed functioneert
• het TFT-beeldscherm geallen of de behuizing beschadigd is

Plaats van opstelling

• Nieuwe toestellen kuren tijdens hun eerste werkingsuren een typische, onvermijdelijke, maar volledig oncevaarlijke geur afgeven. In de loop van dearend zaaldeze geur gestaag afnemen.
  Om deze geurontwikkeling gegen te gaan, raden wij u aan uw werkkamer regelmatig te verluchten. Wij hebben er bij de ontwikkeling van dit product zorg voor gedragen de geldende grenswaarden nooit te overschrijden.
• Houd voucht uit de buurt van het TFT-beeldschem en alle aangesloten toestellen en vermijd stof,但它 en directe zonnestraling. Worden deze aanwijzingen Niet in alotgenomen, dan können storingen of schade aan het TFT-beeldschem het gevolg hiervan zich.
• Dit toestel nied buiten gebruiken, odomat externe invloeden, zoals regen, sneeuw etc. het toestel kennen beschadigen.
• Plaats geen voorwerpen die bevuld zichen met een vloeistof (vazen of dergelijk) op het toestel. Het voorwerp kan omvallen en de vloeistof kan de elektrische verilgheid verminderen.
• Plaats geen brandende voorwerpen (kaarsen of dergelijk) op het toestel.
• Zorg voor voldoende ruimte in de kast. Bewaar een minimumafstand van 10 cm rond het toestel voor voldoende verluchting.
• Plaats en gelebruik alle componenten op een stabel, effen en trillingsvrij vlak zodate het TFT-beeldscherm nicht kan vallen.
• Vermijd verblinding, spiegelingen, te sterke Licht-donker-contrasten om uw ogen te sparen en om voor een aangename ergonomie op uw werkplaats te zorgen.
• Las regelmatig pauzes in als u aan uw TFT-beeldscherm werk. Hierdoorkest u spanning en vermoeidheid vermijden.

Reparatie

• Laat uw TFT-beeldscherm enkel door gekwalificeerd personeel repareren.
• Als het toestel gerepareerd要去 worden, neem dan enkel contact op met once geautiserde servicepartners.

Voorziene omgeving

• Het TFT-beeldscherm kan bij een omgevingstemperatuur van 0^ tot +40^ en een relatieve luchtvochtigheid < 80% (niet condenserend) gezruikt worden.
• Als het toestel uitgeschakeld is, dan kan het TFT-beeldscherm bij temperaturen van -20^ tot +60^ bewaard worden.
• Wacht na het transport van het TFT-beeldscherm met de ingebruikneming tot het toestel de omgevingsstemporatuur heeft aangenomen. Bij groete temperatuur- of vochtigheids-schommelingen kan het door condensatie tot de vorming van voucht binnenin het TFT-beeldscherm komen. Dit kan een kortsluiting veroorzaken.

Stroomvoorziening

Opgelet: Ook als de netschakelaar uitgeschakeld is, staan bepalde delen van het toestel onder spanning. Om de stroomtoevoer maar uw TFT-beeldscherm te onderbreken of het toestel volledig van het spanningsnet te scheiden, trekt u de stekkeruit het stopcontact.

• Gebruik de TFT-beeldscherm enkel aan geaarde stopcontacten met AC 100-240V~/ 50-60 Hz. Als u nicht zeker bent van de stroomvoorziening op deplaats van opstelling, neem dan contact op met de elektriciteitsmaatschappij.
• We raden u bovendien aan om een overspanningsbeveiliging te gebruiken om uw TFT-beeldscherm te beschermen gegen spanningspieken of blikseminslag.
• Om de stroomtoevoer maar uw beeldscherm te onderbreken要去 u de stekker uit het stopcontact trekken.
• Het stopcontact要去 zich in de buurt van het TFT-beeldscherm bevinden en het要去 gemakkelijk toegankelijk়.
• Leg de kabels zodanig dat er niemand op kan lopen of erover kan struikelen.
• Plaats geen voorwerpen op de kabels, anders zouden ze beschadigd konnen worden.
• Gelieve erop te letten dat de standbyschakelaar van dit toestel het toestel Niet volledig van het stroomnet afkoppelt. Bovendien neemt het toestel ook in de standbymodus stroom op. Om het toestel volledig van het net af te koppelen,要去 u de stekkeruit het stopcontact trekken.

Normen / elektromagnetische compatibiliteit

Het TFT-beeldscherm voldoet aan de vereisten van de elektromagnetische compatibilititeit en de elektrische verilgheid van de volgende normen:

EN 55022:2006

Inrichtingen voor informatica, radiostoringen - Grenswaarden en meetprocedure

EN 55024:1998 + A1:2001 + A2:2003

Inrichtingen voor informatica - Eigenschappen op het domein van de storingsvrijheid - Grenswaarden en meetprocedure

EN 61000-3-2:2006

Elektromagnetische verdraagbaarheid (EMV); deel 3: grenswaarden; paragraaf 2: grenswaarden voor boentrillingsstromen (toestellen met ingangsstroom < 16A per je geleider)

EN 61000-3-3:1995 + A1:2001 + A2:2005

Elektromagnetische Verdraagbaarheid (EMV); deel 3: grenswaarden; paragraaf 3: grenswaarde, voor spanningssschommelingen en flickkeringen in laagspanningsnetten voor toestellen met een ingangsstroomwaarde < 16A per geleider

EN 60950-1:2001 + A11:2004

Veiligheid van inrichtingen voor informatica

• Bij het aansluiten van het beeldscherm要去en de Richtlijnen voor elektromagnetische compatibilititeit (EMC) in zich genommen worden.
• Houd het beeldscherm minstens op 1 meter van hoogfrequente en magnetische storingsbronnen (mobiele telefoons, televisies, luidsprekerboxen etc.) om functiestoringen en gevevensverlies te vermijden.
  Hoewel bij de productie van uw product de modernste technieken werden toegepast, kan het net omwille van die complexe techniek in zeer zeldzame geallen voorkomen, dat een enkel of meerde lichtpuntenuitvallen.

Uw toestel beantwoordt aan de Europese ISO 13406-2 Klasse II norm (pixelfoutenklasse) ( blz. 16).

Uw toestel voldoet aan de basisvereisten en de relevante voorschriften van de EMV-richtlijnen 2004/108/EG en de richtlij voor laagspanningsystemen 2006/95/EG.

Tip

Lees voor de ingebruikneming absolut het hoofdstuk „Veiligheidsadviezen" op pagina 2 en volgende.

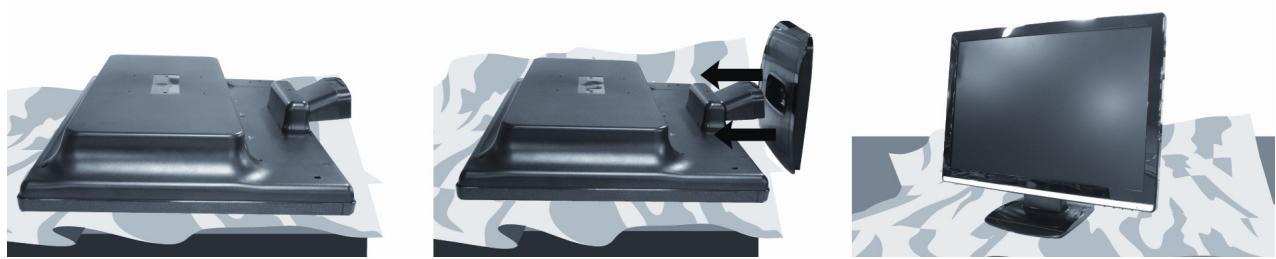

Bevestiging van de monitorvoet

Bevestig de voet van de monitor Zoals in de tekening wordt getoond. Doe dit voordat u de monitor aansluit.

(Afb.: Bevestiging van de monitorvoet)

Voorbereidingen op uw pc

Als u tot nogtoe met een beeldbuismonitor aan uw computer gewerkt heb, dan moet uevt. bepaalde voorbereidingen treffen. Dit is nodig als uw oude monitor bepaalde instelleningen heeft die door uw/Newuw TFT-beeldscherm Niet ondersteund worden.

Ondersteunde beeldscherminstillingen

Deze TFT-beeldscherm ondersteunt volgende modi.

Resolutie	Horizontale/tabentie	Verticale/tabentie
720 x 400	31,47 kHz	70 Hz
640 x 480	31,47 kHz	60 Hz
640 x 480	31,47 kHz	67 Hz
640 x 480	37,8 kHz	72 Hz
640 x 480	37,5 kHz	75 Hz
800 x 600	37,7 kHz	56 Hz
800 x 600	37,8 kHz	60 Hz
800 x 600	48,0 kHz	72 Hz
800 x 600	46,87 kHz	75 Hz
832 x 624	48,67 kHz	75 Hz
1024 x 768	48,36 kHz	60 Hz
1024 x 768	56,48 kHz	70 Hz
1024 x 768	60,0 kHz	75 Hz
1152 x 864	67,0 kHz	75 Hz
1152 x 870	45,0 kHz	75 Hz
1280 x 768	47,0 kHz	60 Hz
1280 x 960	60,0 kHz	60 Hz
1280 x 1024	63,98 kHz	60 Hz
1280 x 1024	80,0 kHz	75 Hz
1440 x 900	56,0 kHz	60 Hz
1440 x 900	71,0 kHz	75 Hz
1600x 1200	75,0 kHz	60 Hz
1680 x 1050	65,0 kHz	60 Hz
1920 x 1080	67,0 kHz	60 Hz
1920x 1200*	75,0 kHz	60 Hz

Controllerer onder Windows XP/Vista deinstalling van uw grafische kaart onder „Eigenschappen voor beeldscherm".

Ondersteunde instellingen in de videomodus DVI en HDMI

480i/480p

576i/576p

720p

1080i/1080p

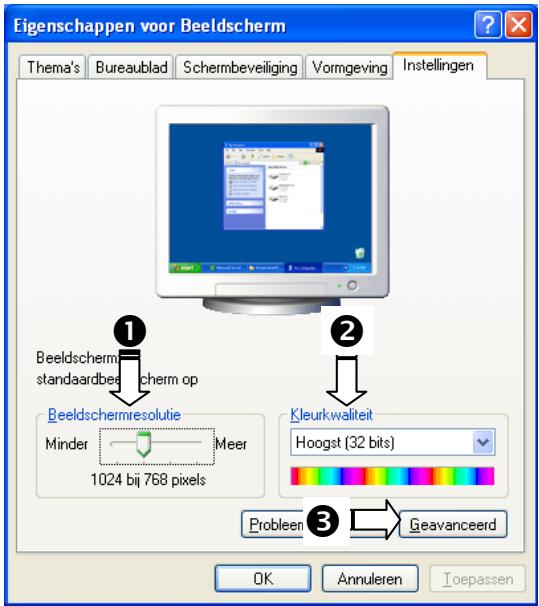

Windows XP: Eigenschappen voor beeldschemm

Met dit Windowsprogramma=kunt u de eigenschappen van uw beeldscherm instellen. Het gaat hier b.v. om darübergrond, schermbeveiliging, actieve desktop (web) alsook andere instellenen van uw beeldscherm en de grafische kaart.

Het programma kan als volgt gestart worden:

• Rechter muisklik op het Windowserkvlak (desktop) en linker muisklik op "Eigenschappen". of
• Start in „Configuratieschem“ het programme „Beeldscherm".

(Afb.: Eigenschappen voor beeldscherm)

De resolutie stelt u onder „Beeldschermresolutie“ (0) in. Uw TFT-beeldscherm kan maximaal 1920 x 1200 beeldpunten weergeven.

Deze resolutie kommt overeen met de fysieme resolutie. Met de fysieme resolutie bereiken de TFT-monitoren hun volle beeldkwaliteit.

Onder „Kleurkwaliteit" (2)kest u de kleursterkte (aantal weergegeven kleuren) instellen. Uw TFT-beeldscherm ondersteunt een kleursterkte van maximaal 16 miljoen kleuren. Dit komt overeen met 32 bits of "Real Color".

De beeldherhalingsfrequentie kan onder „Geavanceerd“ (3) ingesteld worden. Er verschijnt, naargelang de configuratie van uw computer, een venster met de eigenschappen van uw grafische kaart.

Onder „Adapter“ kurz u in het keuzeveld „Alle modi weergeven“ de gewenste waarde instellen die bij het TFT-beeldscherm 60 Hz要去 bedragen en naargelang deinstilling nicht meer dan 75 Hz mag bedragen.

(Afb.: Detail van eigenschappen voor beeldscherm)

Attentie!

Komt de instelling Niet overeen met de waarden die door uw display ondersteund worden, dan kan het gebeuren dat u geen beeld krijgt.

Sluit in dat geval uw toestel opnieuw aan en voer volgens de voornoemde opties onder „Eigenschappen voor beeldscherm“ geldige waarden in.

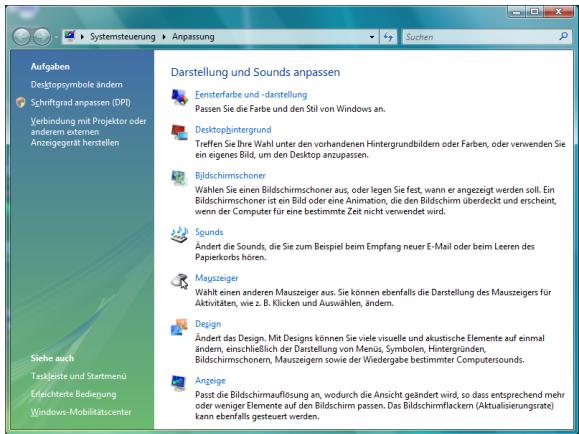

Windows Vista: beeldschermresolutie

Voor Windows Vista®要去 volgende aanpassingen aan het beeldscherm in de "Configuratieschem" onder "Vormgeving aan persoonlijke voorkeur aanpassen"uitvoeren.

Hetprogramma kan op de volgende wijze worden opgestart:

• Rechtermuisiklik op het Bureauablad van Windows (desktop) en linkermuisiklik op "Aan persoonlijke voorkeur aanpassen".

of

• Via "Start" "Configuratieschem" "Beeldscherm aanpassen" door een klik op de linkermuisknop.

(Afb.: Voorstelling en Sound)

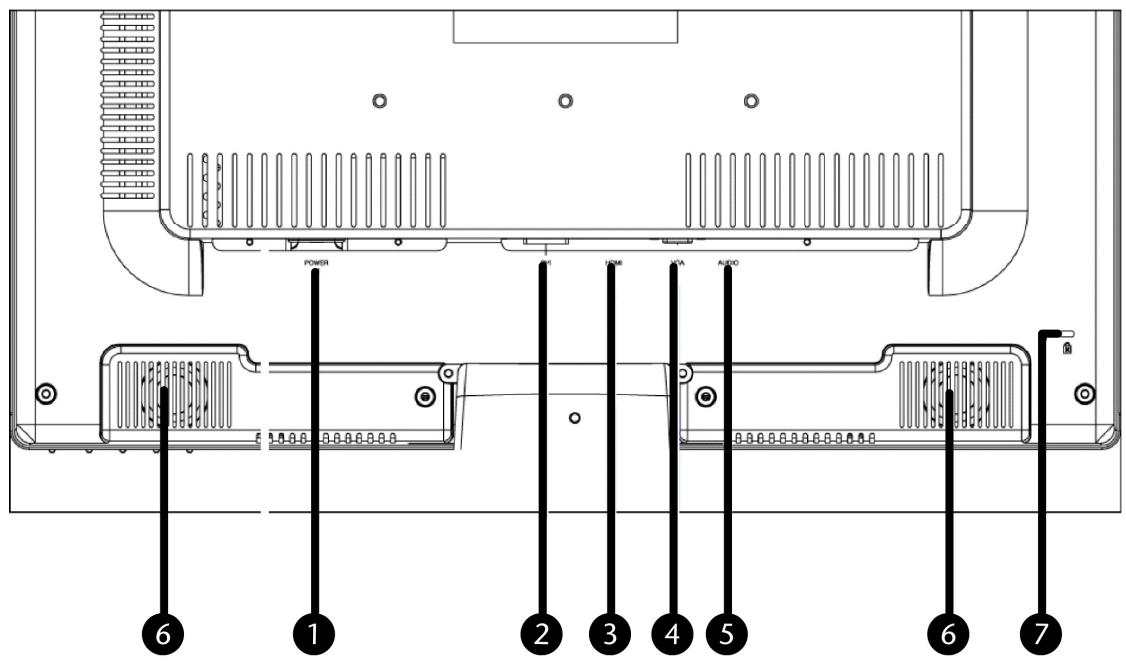

Aansluitingen op de hinterkant

(Afb.: Aansluitingen op de achterkant)

1. Voeding (POWER IN)
2. DVI-D 24-pin connector (DVI)
3. HDMI connector (HDMI)
4. 15- pins sub-D connector (VGA)
5. Audio aansluiting 3,5 mm stereo connector (AUDIO IN)
6. Luidspreker
7. Veiligheidsslot voor diefstalbescherming (Kensington-Lock)

Beeldscherm aansluten

U kunt het hoofdstuk „Veiligheidsadviezen" (blz 3 e.v.) lezen om onmiddelijk met de TFT-beeldscherm te werken.

Wij bevelen aan, ook de andere hoofdstukken te lezen. U vindt er gedetailleerde verklaringen en tips i.v.m. uw TFT-beeldschem.

• Controller of het TFT-beeldscherm nog Niet met het stroomnet verbonden is (stekker nog Niet in het stopcontact) en het TFT-beeldscherm en de computer nog Niet ingeschakeld zich.
  Maak uw computer EVT. voor het TFT-beeldscherm maar zodat alle nodige instellenen voor uw TFT-beeldscherm uitgevoerd�n.

1 Aansluiten van de signaalkabel

• Sluit de signaalkabel aan de passende VGA, HDMI- of DVI-aansluitingen aan de computer en aan de TFT-beeldscherm aan.

2 Aansluiten van de audio kabel

• Sluit de audiokabel aan de passende aansluitingen aan de computer en aan de TFT-beeldscherm aan.

3 Tot stand brengen van de stroomtoevoer

• Steek de voedingskabel in de voedingsbus van het TFT-beeldscherm en steek de stekker in een stopcontact in de buurt van het TFT-beeldscherm. Het stopcontact要去 zich in de buurt van het TFT-beeldscherm bevinden en gemakkelijk bereikbaar�zijn (dezelfde stroomkring als voor PC).

4 Beelschem inschakelen

• Sluit uw beeldschem aan op de Aan-/ Standbyschakelaar op de voorkant van uw toestel. Vervolgens zet uw computer aan.

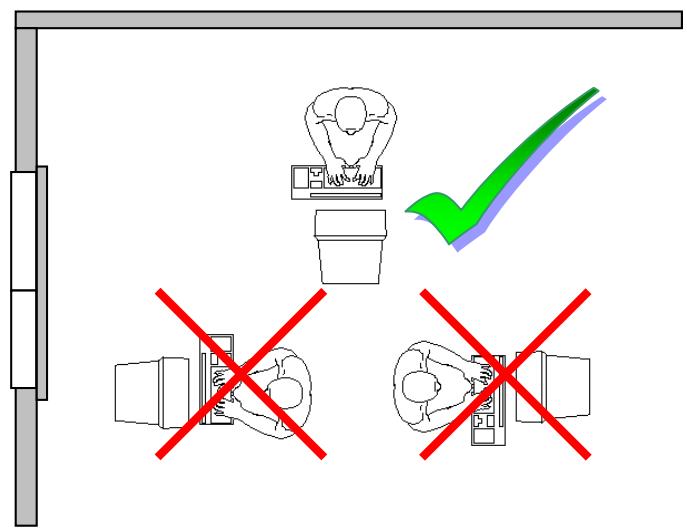

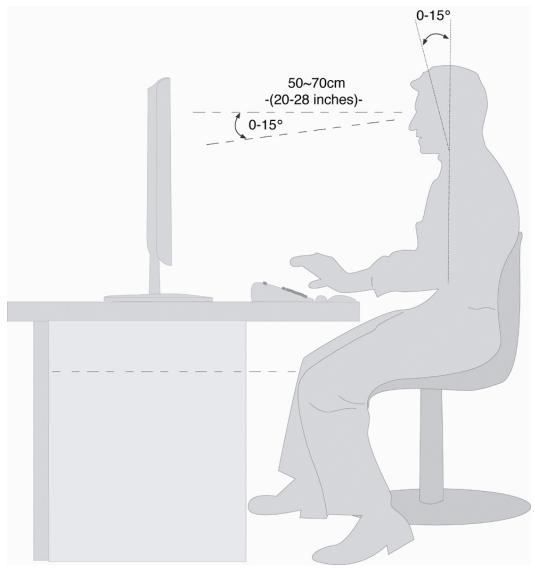

Ergonomie

Opgelet: Voorkom verblindingen, spiegelingen en te harde Licht-donker-contrasten om uw ogen te sparen.

(Afb.: Ergonomie)

• Oppervlakte voor de handen: 5 tot 10 cm
• Kijkafstand: 50 tot 70 cm
• Beenruimte (vertical): minimum 65 cm
• Beenruimte (horizontal): minimum 60 cm
• Bovenste regel op het beeldschem op ooghoogte of iets.daaronder.

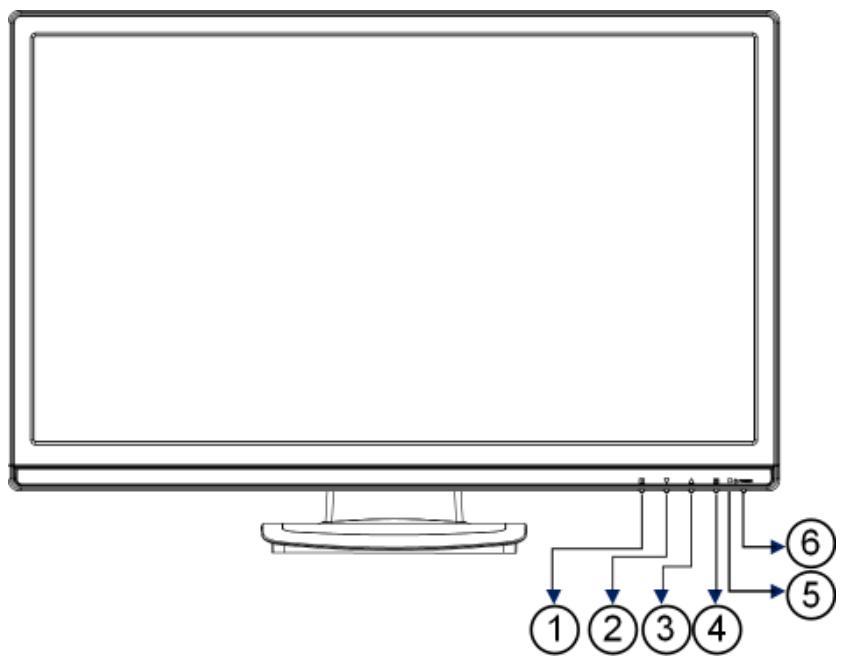

Bedienelementen op de voorkant

(Afb.: Bedienelementen op de voorkant)

Ref.	Toets		Beschrijving
1		1	Met deze toets roept u het OSD (On Screen Display) op. Druk opnieuw op deze toets, wannesr u het OSD wilt verlaten. 1+▼Power blokkering, bij nicht-geactiveerde OSD 1+▲OSD blokkering, bij nicht-geactiveerde OSD Om de blokkering te activeren/deactiveren houdt u de toetsencombatinie zo lang ingedrukt tot het aangegeven balkje volledig van linksaar rechts verplaatst werk. Er volgt een Dienovereenkomstige mededeling op het beeldschem.
2		▼	Wanner het OSD ingeschakeld is, kiest u met=this toets een parameter en verlaagt u de waarde. Wanner u zich Niet in het OSD bevindt:rechtstreeks oproepen van het menu contrast/helderheid.
3		▲	Wanner het OSD ingeschakeld is, kiest u met,this toets en parameter en verhoegt u de waarde.
4		2	Bevestig de keuze van de te veranderen parameter met,this toets. Wanner u zich Niet in het OSD bevindt:signaingang VGA, DVI of HDMI kiezen.
4+2		2+▼	DDC*/CI ON/Off (ON:DDC/CI; Off:DDC/2B), als het OSD Niet geactiveerd is
5	In werkung indicator		Toont de operationele toestand aan.
6		6	Met=this toets kurz u het TFT-beeldschem in of uit de standbymodus schakelen.

*DDC = Display Data Channel: communicatie-interface tussen beeldscherm en pc. Hiermee kan het besturingsysteme de driver voor het beeldscherm automatisch installeren en configureren.

Instellen van het TFT-beeldscherm

Met het OSD-menu (On Screen Display)kest u bepaalde parameters van het TFT-beeldschem instellen.

Het OSD- menu gebruiken

1. Druk op de toets 1 , om het OSD te activeren.
2. Met de functiekeuzetoetsen / kiest u de optiesuit het hoofdmenu.
3. Bevestig uw keuze met toets 2
4. Druk op toets 1 , om het OSD te verlaten.

Attentie!

Het OSD verwijdint automatisch als u tijdens een vooraf bepaalde tijsdsduur (bij uitlevering is dat 10 seconden) geen toets op het TFT-schem indrukt.

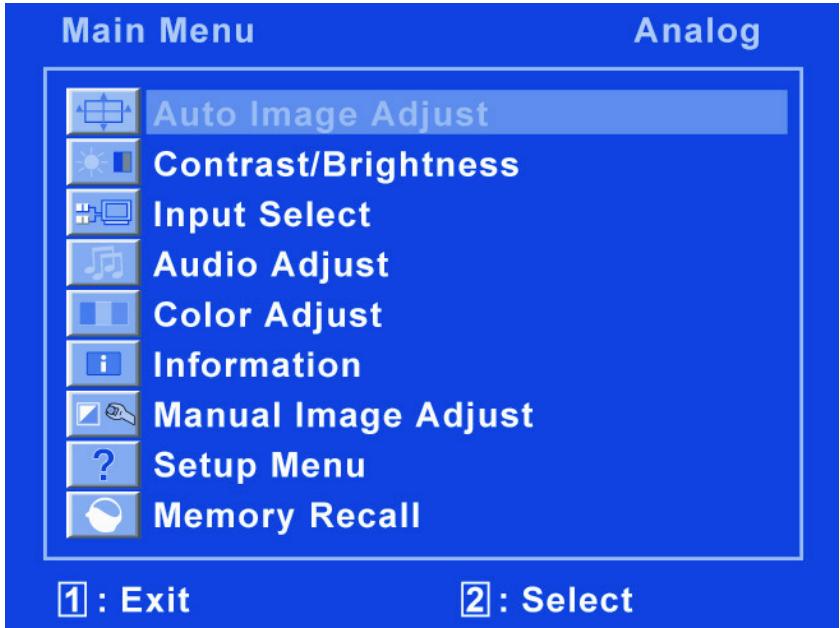

Het OSD - menu

Op de volgende paging's worden de hoofdfuncties en de instellingsmogelijkheden via OSD uitgelegd.

(Afb.: OSD-menu)

Attentie!

De instellingsmogelijkheden leiden bij een TFT-beeldscherm slechts tot te verwaarlozen veranderingen.

Menupunt	Functie/submenu
	Beeld automatisch aanpassen (Auto Image Adjust) : Stelt de horizontale en verticale positie, de fase (fine tuning) en de maat (H-grootte) automatisch in.
	Contrast (Contrast) : stelt de witwaarde van de voorgrond van het beeldscherm in. Helderheid (Brightness) : Om de helderheid van de video aan te passen. DCR : Hier kurz u de DCR-functie instellen(dynamisch contrast) UIT / aan.
	Signaalbron (Input Select) : Door op "bronselectie" te drukken, schakelt de signaalbronussen VGA, DVI, HDMI en Auto (automatische keuze van het signaalbron) om.
	Geluid aanpassen (Audio Adjust): Voor het instellen van audiofuncties. Volume: Stelt het volume van de luidsprekers in. dempen : kaakt de keuze mute/speech möglichk.
	Kleuraanpassen (Color Adjust): Voor de keuze van de kleuren, om de helderheid en de kleurverzadiging te verbeteren. U kurz kiezen uit: Koel, Normal, Warm en gebruiker gedefiniérerde kleur. Koel : Fegt voegt blauw toe aan het beeldscherm en kaakt daardoor het wit koeler. Normal : voegt rood toe aan het beeldscherm en kaakt daardoor het wit warmer en het rood helderder. Warm : voegt groen toe aan het beeldscherm en bereikt zo een donkerdere basistint. Door gebruiker ingestelde kleur (User Color) : Individuèle instilling voor rood(R), groen(G) en blauw(B).
	Informatie (Information): geeft informatie over het huidige ingangssignaal van de grafische kaart van uw computer.
	Beeld handmatig aanpassen (Manual Image Adjust): Horizontale grotte. H./V-positie, fine tuning, scherpte, aspect ratio en OptiKleurmodus.
	←□→	H. Grootte (H. Size): stelt de bredte van het beeldscherm in.
	←↓→	H./V-positie(H./V. Position): stelt de horizontale en verticale positie van het videobeeld in.
		Sherpstellen (Fine Tune): stelt de vertragingstijd in.
		Scherpte (Sharpness): Als een signal niethereenkomt met defysieme resolutie van het beeldscherm+kunt u hiermee de scherpte aanpassen.
		Video Mode Adjust: een beeldgrotteuit de opties Full Screen, Over Screen en Aspect Ratio.
?	Setup-menu (Setup Menu): stellen Taal, OSD-positie, OSD time out in.
		Taal selecteren (Language Select): staat de gebruiker toe een keuze te makeu it de beschikbare talen.
		OSD-positie (OSD Position): Horizontale en verticale instelling van de OSD-positie. H.ligging: voor de horizontale instelling van de OSD-positie. V.ligging: voor de verticale instelling van de OSD-positie.
		OSD-time-out (OSD Time Out): voor het automatisch uitschakelen van OSD na het verstreijken van een vooraf ingestelde tijdspanne.
	Fabrieksinstellungen (Memory Recall) : voor het herstellen van de fabrieksinstelleningen voor de video- en audiobesturing.

Besparen van energie

Deze monitor kan door de computer of het besturingsystem worden omgeschakeld tussen verschillende toestanden van energiebesparing. Dit voldoet aan de huidige eisen voor vermindering van het energieverbruik.

De monitor ondersteunt de volgende toestanden van laag energieverbruik:

Toestand	Energieverbruik	Kleur van de LED	Geredheid (ca.)
AAN	< 60 Watt	blauw	-
Stand-by	< 1 Watt	oranje	2 seconden

De monitor blijft – afhankelijk van het besturingsysteme in de toestand van laag energieverbruik totdat u een toets indrukt of de eventueleUIS beweegt.

Het beeldscherm heeft ongeveer 2 seconden nodig om over te schakelen van de toestand stand-by maar de werkingsmodus AAN.

Klantendienst

Verhelpen van problemen

Als er problemen met uw TFT-beeldscherm optreden, controller dan of uw TFT-beeldscherm correct geinstalleerd is. Blijven de problemen bestaan, lees dan in dit hoofdstuk de informatatie over möglichke oplossingen.

Lokaliseren van de oorzaak

Storingen kuren soms banale oorzaken hebben, maar kuren soms ook veroorzaakt zijn door defecte componenten. We wollen u hier een leidraad bieden om de problemen op te losesten. Als de hierna beschreiben aanwijzingen Niet tot het gewenste resultaat leiden, dan helpen we u graag verder. Neem contact op met ons!

Aansluitingen en kabels controleren

Begin met een zorgvuldige visuèle contrôle van alle kabelverbindingen. Als de lampjes nicht functioneren, controlleren dan of de stroomvoorzieening van het TFT-beeldscherm en de computer nog intact is.

Fouten en möglichke oorzaken

Het beeldscherm toont geen beeld:

Controleeer:

• Voeding: De netkabel要去 stevig in de bus zitten en de netschakelaar要去 ingeschakeld zijn.
• Signaalbron: Controller of de signaalbron (bijv. computer) ingeschakeld is en de verbindingskabels stevig in de bussen zitten.
• De beeldherhalingsfrequencies.

De actuèle beeldheralingsfrequentie要去 geschikt zich voor het TFT-beeldschemr.

• De stroomspaarmodus. Druk op een willekeurige toets en beweeg de mistr om de modus uit te schakelen.
• De signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
• Stel geldige waarden voor uw TFT-beeldscherm in (zie „Voorbereidingen aan uw PC“, pagina 6).

Het beeld loopt door of is nicht vast:

Controleeer:

• De signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
• Signaalstekker: De stekkers van de signaalkabel要去en stevig in de bussen vastzitten.
• De grafische kaart. Controller of de instellingen correct zijn.

• De beeldherhalingsfrequencies. Stel in uw grafische instellenen toegestane waarden in.

• Scherm-uitgangssignaal. Het scherm-uitgangssignaal van de computer要去 met de technische geevens van het scherm overeenstemmen.

• Verwijder storende toestellen (mobiele telefoons, luidsprekerboxen etc.)uit de buurt van uw TFT-beeldscherm.
• Vermijd het gebruik van monitorverlngkabels.

Tekens worden donker weergegeven, het beeld is teklein, te groot of Niet gecentreerd enz.:

• Stel de betreffende instellingen bij (Instellen van het TFT-beeldscherm, pagina 12)

• Controller de signaalkabelpennen. Als er pennen (pins) gebogen zich, neem dan contact op met uw klantendienst.
• Regel de kleurinstellungen via het OSD-menu.
• Vermijd het gebruik van monitorverlengkabels.

De weergave is te holder of the donker:

• Controller of het niveau van de video uitgang van de computer met de technische geevens van uw monitor overeenkomt.
• Kies Auto-Setup, waar u de instelling voorhelderheid en contrast=kunt optimaliseren. Het display zou voor het optimaliseren een tekstpage (vb. Explorer, Word,...)要去en tonen.

Het beeld trillt:

• Controller, of de stroomspanning overeenkomt met de technische gegevens van de monitor.
• U kiest Auto-Setup, waar u de instelling voor pixels en fasensynchronisatiekest optimaliseren. Voor het optimaliseren zou het display een tekstpage (vb. Explorer, Word, ...)要去en tonen.

Driver informatatie

Om uw Medion beeldscherm te konnen gebruiken, hoeft u geen driver te installereren.

Als het besturingsysteme toh een driver vraagt, dan kunt u dit programma van de Internet site afhalen, die hieronder worden aangegeven.

Afhankelijk van het type van besturingssystemeem verloopt de installmentie van de driver anders. Volg de instructies die van toepassing� voor uw besturingssystemeem.

www.medion.com

Hebt u nog meer ondersteuning nodig?

Als de aanwijzingen in de vorige paragrafen uw probleem Niet verholpen hebben, neem dan contact met ons op. U zou ons ten zeerste helpen, als u ons de volgende informatie zou gehen:

• Hoe ziet de configuratie van uw computer eruit?
• Welke bijkomende randapparatuur gebruikt u?
• Welke meldingen verschijnen er eventueel op het beeldschemm?
• Welke software hebts bij het optreden van de fout gezebruikt?
• Welke stappen hebt u al ondernomen om het probleem op te losesen?
• Als u al een klantennummer heeft, deel het ons dan mee.

Onderhoud

De gebruiksduur van het TFT-beeldscherm kut u met de volgende maatregelen verlungen:

Attentie!

Binnen de beeldschermbehuizing bevinden er zich geen delen die onderhouden of gereinigd要去en worden.

• Trek voor het reinigen.altijd de netstekker en alle verbindingskabelsuit.
• Gebruik geen oplosmiddelen, bijtende of gasvormige reinigingsproducten.
• Maak het beeldscherm met een zachte, pluisvrijde doek schoon.
• Let erop dat er geen waterdruppels op het beeldscherm blijven. Water kan blijvende verkleuring verooorzaken.
• Stel het beeldscherm noch aan fel zonlicht noch aan ultraviolette straling bloat.
• Bewaar de verpakking zorgvuldig en gebruik enkel.dequeue verpakking bij transport van het scherm.

Afvalverwerking

Verpakking

Om uw toestel gegen beschadigingijdens het transport te beschemmen, bevindt het zich in een verpakking. De verpakkingen zijn uit materialen vervaardigd, die op een milieuvriendelijk wijze verwijderd en aan een geschikte recyclage onderworpen können worden.

Apparaat

Dit symbolism op het product of de verpakking ervan geeft aan, dat dit product Niet bij het gewone huishoudelijk afval mag worden gegood, maar dat u verantwoordelijk bent om ervoor te zorgen dat dergelijk oude toestellen conform de gespaste normeringen gerecycleerd worden, door ze maar een recyclagepark voor elektrische en elektronische toestellen te brengen. De afzonderlijke inzameling en recyclage van uw oude toestellen draagt bij tot het ontzien van de natuurlijke bronnen en garandeert een recyclage die goed is voor de gezondheid en voor het milieu. Meer informatie over recyclageparken vindt u bij de stedelijk milieudienst, bij deplaatselijk afvalverwerkingsbedrijven of in de zaak waar u het product heeft aangekocht.

Technische specificaties

Model MD 20130
- Beeldscherm 65 cm (25,5"), TFT
- Paginaverholding 16:10
- Nominale spanning AC 100-240 V ~ 50/60 Hz Nominale stroom 2 A
- Resolutie 1920 x 1200
- Helderheid 300cd / m^2 (typ.)
- Contrast 1.000:1 (typ.)

1.0000:1 (dyn.)

• Reactietijd overdrive 2 ms (typ.)
• Geichtshoek H/V 170^ / 150^ (typ.) CR>10
  RGB ingang, analog 15- pins sub-D connector
  RGB ingang, digitaal DVI-D met HDCP decoding
• HDMI ingang HDMI met HDCP decoding
  Audio-ingang 1 Vrms max. 100Hz 20kHz

3,5 mm stereo jack

Audio-ingang 5W
Bediening Standby ON/OFF, OSD
- Temperatuur In werking 0C +40^

Niet in werking -20^ +60^

Luchtvochtigkeit In werking < 80%
(niet condenserend) Niet werkung < 90%
Gewicht (netto/brutto) 8,1 kg / 10,4 kg
- Afmetingen (BxHxD) 598 × 461 × 240 ~mm
- Energieverbruik (Stand-by) ca. 1 Watt
- Energieverbruik (tijdens gebruik) minder dan 60 Watt

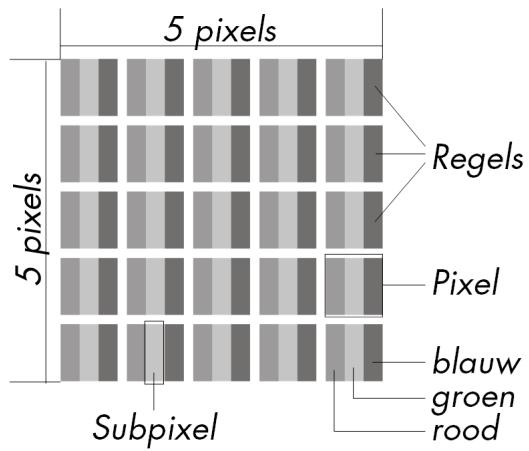

Pixelfouten bij TFT's (LCD-Displays)

Bij Aktiv Matrix TFT's (LCD) met een resolutie van 1920 × 1200 Pixels (WSXGA), die telkensuit drie sub-pixels (rood, groen, blauw) worden opgebouwd, worden er in totaal ongeveer 6,9 miljoen aangestuurde transistoren ingezet. Door dit zeer groe aantal transistoren en het uiterst complexe productieproces dat hiermee samenhängt, kan er zich sporadisch een uitval of een foutieve aansturing van pixels of afzonderlijke sub-pixels voordoen.

In het verleden kenden we verschillende aanleidingen om het toegelaten eenantal pixelfouten te definiieren. Meestal waren die zeer moeilijk en sterk producent-afhankelijk en bijgevolg ook compleet verschillend. Bijgevolg volgt MEDION voor alle TFT-Display producten bij de garantievoorwaarden de strenga en duidelijke voorschriften van de ISO 13406-2, Klasse II norm die hieronder kort worden gebundeld.

De ISO-norm 13406-2 definiert o.a. de algemeen geldende richtlijnen m.b.t. de pixelfouten.

De pixelfouten worden in vier foulklassen en drie foultypes ondergebracht. Elke pixel is verder opgebouwd uit drie sub-pixels met elk hun respectievelijke basiskleur (rood, groen, blauw).

Pixelfouten-Types:

• Type 1: voortdurend oplichtende pixels (heldere, witte punt), maar Niet aangestuurd.
  Een witte pixel ontstaat door het oplichten van alle drie de sub-pixels.
• Type 2: nied oplichtende pixel (donkere, Zwarte punt), hoewel aangestuurd.
• Type 3: abnormale of defecte sub-pixel van rode, groene of blauwe kleur. (bvb. voortdurend oplichten aan halve helderheid, Niet oplichten van een kleur, flikkerend of knipperend, maar Niet van het type 1 of 2)

Vervollediging: cluster van type 3 (= het uitvallen van twee ofmeer sub-pixels in een bloc van 5 × 5 Pixels. Een cluster is een veld van 5 × 5 Pixels (15 x 5 sub-pixels).

Pixelfouten-klassen:

Foutenklasse	Type 1	Type 2	Type 3	Cluster v. Type 3
I	0	0	0	-
II	2	2	5	-
III	5	15	50
IV	50	150	500	50

Het toegelaten eenal fouten van de bovengenoemde types in elke foutenklasse geldt voor een miljoen pixels en moet afhankelijk van de fysische resolutie van het display omgerekend worden.

Hieruit volgt een maximaal toegelaten aantal in de foutenklassl II:

Voor een resolutie	Mio. Pixels	Sub-Pixels	Type (zie boven)
1024 x 768 (38 cm)	0.786432	2.359296	2 2 4 - 2
1280 x 1024 (43, 46, 48 cm)	1.310720	3.932160	3 3 7 - 3
1600 x 1200 (48 cm)	1.920000	5.760000	4 4 10 - 4
1440 x 900 (48 cm wide)	1.296000	3.888000	3 3 7 - 3
1680 x 1050 (51 cm wide, 56 cm wide)	1.764000	5.292000	4 4 10 - 4
1920 x 1080 (60 cm wide)	2.073600	6.220800	4 4 10 - 4
1920 x 1200 (65 cm wide)	2.304000	6.912000	4 4 10 - 4

De fountenklasse I kommt enkel voor bij specifieke applicaties, bvb. in medische toepassingen. Er is dan ook een kostenplaatje aan verbonden. Fountenklasse II daarentegen heeft zich als standard voor de kwaliteitsbewuste producent van zeer goede displays doorgezet.

Voorbeeld:

Een 65 cm - WSXGA-Display bestaat uit 1920 horizontale en 1200 verticale beeldpunten (pixels), d.w.z. 2.304000 pixels in totaal. In verhouding met een miljoen pixels geeft dit een factor van ongeveer 2,30.

De fountenklasse II alot dus telkens 4 fouten van het type 1 en type 2 toe en 10 fouten van het type 3 en 4 clusters van het type 3.

Het gaat hier dan in de regel Niet om een garantiezaak.

In bepaalde omstandigheden spreken we van een garantiezaak als de bovengenoemde fouentaantallen in een bepaalde categorie werden overschreden.

Kopiernen, fotokopiernen en verveelvoudigen van dit handboek

Dit document bevat wettelijk beschermde informaties. Alle rechten voorbehonden. Nietsuit dit document mag worden gekopieerd, gefotokopieerd, verveelvoudigd, vertaald, verzonden of opgeslagen op een elektronisch leesbaar medium zonder voorafgaande schriftelijktoestemming van de fabrikant.

Copyright © 2009

Alle rechten voorbehonden.

Dit handboek is door de auteurswet beschermd.

Handelsmerken:

MS-DOS en Windows™ zich geregistreerde handelsmerken van de firma Microsoft™.

Pentium* is een geregisteerd handelsmerk van de firma Intel.

Andere handelsmerken zijn het eigendom van hun desbetreffende houder.

Technische wijzigingen voorbehouden.

Garantievoorwaarden

I. Algemene garantievoorwaarden

1. Algemeen

De garantie begint alkijd op de dag dat het MEDION product bij MEDION of bij een officièle MEDION handelspartner is gekocht (koopdatum aankoopbewijs of datum origele afleveringsbon) en heeft betrekking op alle soorten materiaal- en productiefouten die bij normala gebruik konnen ontstaan. Het type en de duur van de garantie voor uw product treft u aan op de garantiekaart. De garantietermijn is geldig met de garantiekaart die bij het product gevoegd is tezamen met de aankoopnota van de geauthoriseerde MEDION handelspartner en (indien van toepassing) de afleveringsbon.

Om aanssprak te kuren make op enige garantie dient u aan ons te kuren overleggen:

• het originele aankoopbewijs;
• (indien van toepassing) de originele afleveringsbon;
• de garantiekaart

Bewaart u a.u.b. het originele aankoopbewijs, de originele afleveringsbon en de garantiekaart goed. MEDION en haar geauthoriserde handelspartners behouden zich hetrecht voor om de garantie aanspraak te weigeren als dit aankoopbewijs en/of de afleveringsbon en/of de garantiekaart Niet overgelegd konnen worden.

Indien u het product waar ons moet opsturen, bent u er zich verantwoordelijk voor dat het product transportzeker verpakt is. Voor zover Niet anders op de garantiekaart is aangegeven zijn de verzendkosten en het transportrisico voor uw rekening.

U dient het defeche product aan ons aan te bieden voorzien van een begeleidend schrijven met daarin vermeld de duidelijke en zo gedetailleerd möglichke omschrijving van de klacht(en), uw naam en adresgeveens, uw telefoonnummer, en alleoodzakelijktoebehoren voor de reparatie. Bij de uitvoering van de werkzaamheden goats MEDIONuit van de klachten zoals beschreiben zijn in uw begeleidend schrijven.MEDION kan in ieder geval Niet toteer gehonden worden dan in deze beschrijving vermeld staat.

Omrecht te hebben op de garantie dient u, voordat u het product aan ons opstuurt,.altijd contact op te nemen met once hotline. In de hotline krijgt u een referentienummer (het zgn. RMA-nummer) dat u aan de buitenzijde van het pakket dient te vermelden.

Het product moet compleet, d.w.z. met alle bij de aankoop meegeleverde accessoires opgestuurd worden. Indien het product Niet compleet is leidt, dat tot vertraging van de reparatie/omruiling. Voor aanvullende ingestuurde producten die nicht behoren bij de bij de oorspronkelijke aankoop meegeleverde accessoires is MEDION op geen enkele wijze verantwoordelijk.

Deze garantie heeft geen gevolgen voor uw wettelijk aanspraken en is onderworpen aan het geldenderecht in het betreffende land waar u als eerste het product heeft gekocht van een door MEDION geauthoriserde handelspartner. Indien en voor zover deze garantievoorwaarden inbreuk makeen op uw wettelijk rechten gaan uw wettelijk rechten tatsächlijk voor.

Garantiegevalen leiden Niet tot een vernieuwing en/of verlenging van de oorspronkelijke garantietermijn.

2. Omvang en levering van garantieprestaties

In het geval er spreke is van een door deze garantie gedekt defect aan uw MEDION product, garandeert MEDION met deze garantie de reparatie of de verranging van het MEDION product of een onderdeel hiervan. De beslissingCUSen reparatie dan wel verranging van het product berust bij MEDION. In zoverre kan MEDIONaar eigencinzicht beslissen om het voor reparatie ingestuurde product te verrangen door een product van bezelfde kwaliteit.

De garantie beperkt zich tot het herstel of de verwanging van de hardware-functionaliteitenaar de toestand van het originele product voor het defect zich hebft voorgedaan. De garantie omvat Niet het herstellen van gegevens, data of software. U dient voor het opsturen van het product zelf ervoor zorg te dragen dat u een reserve-kopie (back-up) maakt van eventuele in het product opgeslagen geveens, data of software, inclusief toepassings- en systeemsoftware. MEDION aanvaardt - behoudens aan MEDION toerekenbare opzet of bewuste roekeloosheid - geen aansprakelijkheid voor het verlies van deze geveens en informatatie.

De verwangting van defecte onderden gebeurt bij materiaal- of productiefouten door neue onderden. Eventueel worden het volledige product verwangen door een gelijk of functioneel gelijkwaardig product. In elk geval is de waarde van de garantieprestatie beperkt tot de waarde van het defecte product.

Defecte onderden, die door ons worden verrangen worden ons eigendom.

In de garantie zijn de arbeitsuren van (medewerkers van) MEDION alsmede de kosten van verpakking en van de verzending door MEDION maar de Afnemer begrepen.

Het is u – op straffe van verval van elke aanspraak – Niet toegestaan zich of door derden reparatiewerkzaamheden aan door MEDION geleverde zaken te (laten) verrichten.

3. Uitsluitingen

Niet onder de garantie vallen:

normale slijtage;
- verbruiksmaterialien;
zoals bv. projectielampen in beamers;
- producten waarvan merk-, typeaanduiding en/of serienummer�ijn veranderd of verwijderd;
- de beschikbaarstelling van driver- of software-updates/upgrades;
- geringe afwijkingen die voor de functionaliteit van de zaak Niet van belong়;
defecten als gevolg van onjuist of onoordeelkundig gebruik;
defecten als gevolg van verwaarlozing of gebrek aan of ondeugdelijk onderhoud;
- gebruik, montage of installation van de zaken of onderdelen in stijd met de gebruiksaanwijzing/documentatie;
defecten als gevolg van Niet aan MEDION toerekenbare computervirussen of softwarefouten;
defecten of foulmeldingen die een gevolg zich van een onjuiste voedingsspanning;
- gebreken die een gevolg zichen vanblootstelling aan vocht of van chemische of elektrchochemische inwerking van water;
- gebren die een gevolg zich van gebruik van Niet originele onderdelen, randapparatuur en/of programmatuur;
- producten die tweedehands in omloop�n gebracht;
- de afnemende capaciteit van batterijen en accu's;
- pixelfouten (defecte beeldpunten) binnen de in de gebruiksaanwijzing/handleiding van uw product toegestane marge;
- defecten als gevolg van inbranding of holderheidsverlies bij plasma- of LCD-producten die ontstaan� door ondeskundig gebruik; de precieze handelwijze voor het gebruik van het plasma- of LCD-product vindt u in de gebruiksaanwijzing/handleiding;
weergavefouten van datadragers die in een Niet compatibel formaat dan wel met nicht geeigende software opgebouwd zijn;
- defecten als gevolg van overmacht (zoals oorlog, oorlogsgevaar, burgeroorlog, terrorisme, oproer, molest, brand, blikseminslag, waterschade, overstroming, werkstaking, bedrijfsbezetting, staking, stiptheidsacties, inen invoerbelemmeringen, overheidsmaatregelen, defecten aan machines, storingen in de levering van gas, water- en elektriciteit, vervoersproblemen);

Mochtijdens het onderzoek maar het defecte product blijken dat het defect nicht worden gedekt door de garantie, dan zal MEDION u hiervan op de hoogte stellen en u hierbij in de gelegenheid stellen om aan de hand van een offerte een beslissing te nemen over de vraag of u het defecte product toch gerepareerd/vervangen wenst te zien. In deze offerte zal een opgave worden verstrekt van de met de reparatie/vervanging gemoeide kosten.

4. Servicehotline

Voordat u uw product aan MEDION opstuurt, dient u contact op te nemen met de service hotline. Hier krijgt u alleoodzakelijkte informatie hoe u aanspraak kurz make np de garantie.

(De service hotline staat u 365 davon per jaar, ook op zon- en feestdagen ter beschikking. De kosten bedragen 0,15 per minuut).

De service hotline ondersteunt in geen geval een gebruikerstrainng voor soft- en hardware, het opzoeken in de handleiding dan wel de ondersteuning van Niet van MEDION akkomstige producten.

II. Bijzondere garantievoorwaarden voor MEDION PC, Notebook, Pocket PC (PDA) u verwijderen en producten met navigatiefunctie (PNA)

Hoefft een van de meegeleverde opties een defect dan heeft u ook aanspraak op een reparatie of omruiling. De garantie dekt de materiaal- en arbeidskosten voor het herstel van de functionaliteit van het betreffende MEDION product.

Gebruik van hardware bij uw product die Niet door MEDION is geproduerd dan wel door MEDION is verkocht, is verwijderen kan de garantie doen verrallen als daardoor bewijsbaar schade aan het MEDION product of de meegeleverde opties ontstaan is.

Voor meegeleverde software worden een beperkte garantie verstrecht. Dat geldt voor de voor-geinstalleerde systeme- en besturingssoftware alsmede voor meegeleverde toepassingsprogramma's. Bij de door MEDION meegeleverde software garandeert MEDION voor de gevevensdragers (bv. diskettes en CD-roms waarop de software geleverd worden) een vrijheid van materiaal- en verwerkingsfouten voor de duur van zes maanden, te rekenen vanaf de aankoopdatum van het MEDION product bij MEDION dan wel bij een officièle handelspartner van MEDION.

Voor meegeleverd kaartmaterial van producten met een navigatiefunctie worden geen garantie geleverd op de volledigheid.

Bij de levering van een defecte gevevensdrager verwangt MEDION deze zonder kosten.

III. Bijzondere garantiebepalingen voor de reparatie aanuis respectievelijk de omruiling aanuis

Voor zover uit garantiekaart behorende bij het product blijdt dat urecht heeft op een reparatie dan wel een omruiling aanuis gelden deze bijzondere garantiebepalingen alleen voor de reparatie dan wel omruiling aanuis.

Om de reparatie/omruiling aan huis möglichk te make nien van uw zichde het volgende zeker gesteld te worden:

• De medewerker van MEDION要去 onbeperkt, zeker en zichonder vertraging toegang tot het product geboden worden;
  Telecommunicationemiddelen die moodzakelijkkerwijs gezebuilt dieren te worden door de MEDION medewerker om+zijn opdracht uit te konnen voeren, voor test- en diagnosedoeleinden alsmede voor het oplossen van de klacht spatie verwijderen,要去en door u kostenloos ter beschikking gesteld worden.
• U bent zich verantwoordelijk voor het herstel van uw eigengebruikerssoftware na de gebruikmaking van de Dienstverlening van MEDION; .
• U dient alle overige maatregelen te treffen die voor het uitvoeren van de opdracht volgens de voorschriften benodigd+zijn.
• U bent zich verwantwoordelijk voor de configuratie en verbinding van de eventuele beschikbare externe producten na de gebruikmaking van de Dienstverlening van MEDION;
• De kostenvrijne annuleringsperiode van de aan huis reparatie/omruilopdracht bedraagt minimaal 24 uur, daarna worden de kosten veroorzaakt door de vertraagde annulering aan u in rekening gebracht;

Indhold
