BRUGSANVISNING MD 20121 MEDION

Sikkerhed og service 2

Sikkerhedsanvisninger 3

Driftssikkerhed 3
Opstillingssted. 3
Reparation 4
Arbejdsomgivelser 4
Tilslutning 4
Standarder / Elektromagnetisk forenelighed. 5

Ibrugtagning. 6

Montering of monitorens fod. 6
Indstillinger paa PC'en. 6

Understete monitorindstillinger 6
Understottende indstillinger i videomodus DVI og HDMI 7
Windows XP: Egenskaber for Skærm 7

Windows Vista: Visningsindstillinger 8
Tilslutninger bagside. 9
Tilslutning af monitoren 9

1 Tilslutning af signal-kabel. 9
2 Tilslutning af Audio-kabel. 9
3 Tilslutting til stromforsyningen 9
4 Tænding af strømforsyningen 9

Skarmarbejdspladsen 10

Funktnsknapper paskabinetet 11

Indstilling af TFT-monitoren 12

Problemafhjaelpning 14
Lokalisering af arsagen 14
Kontrol af tilslutninger og kabler 14
Fejl og mulige arsager 14
Driverinformationer 15
Har du brug for yderligere assistance? 15

Rengoring. 15

Bortskaffelse. 16

Kopiering af denote handbog. 18

Begraenset garanti 19

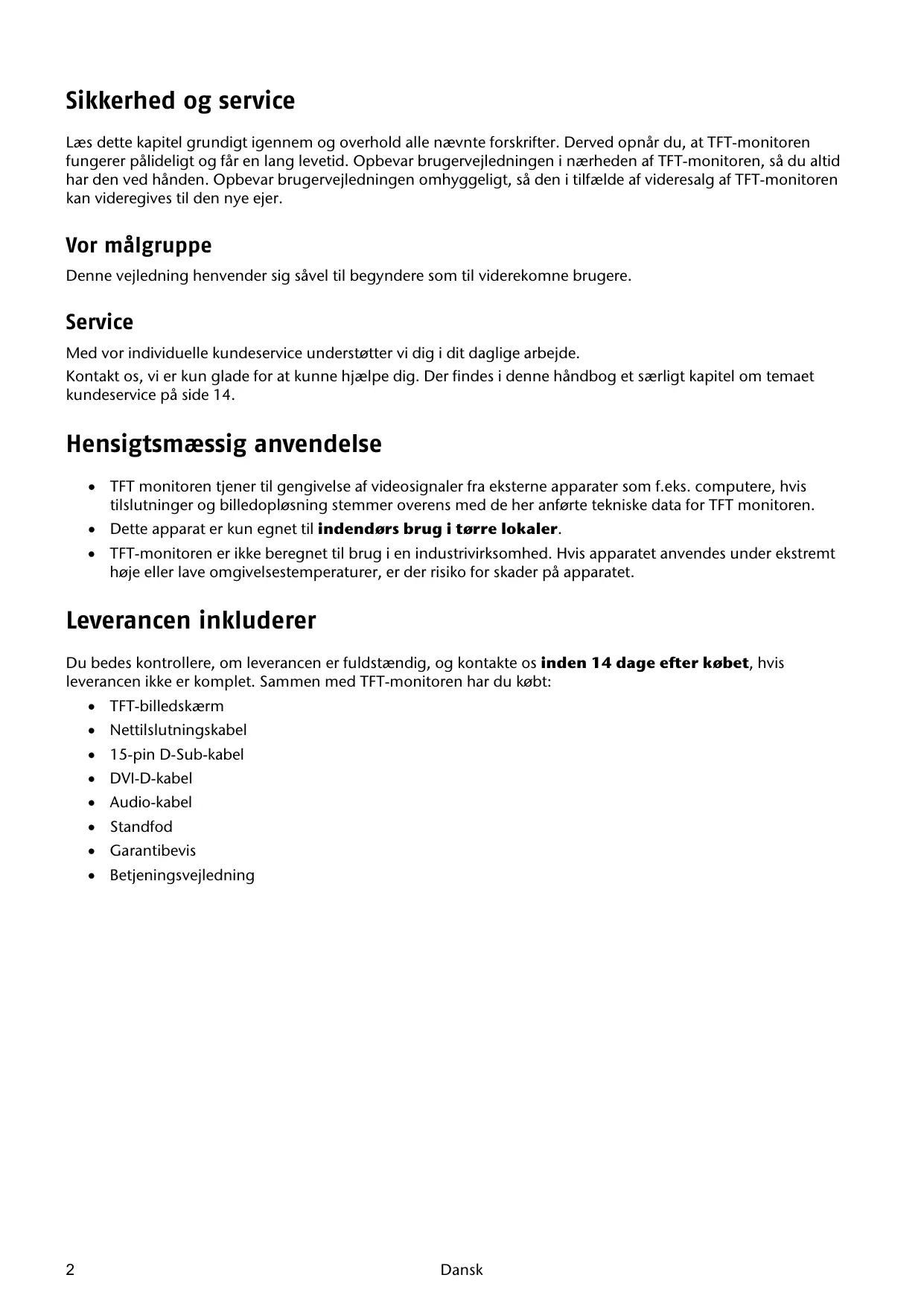

Sikkerhed og service

Læs dette kapitel grundigt igennem og overhold alle nævnte forskritter. Derved opnær du, at TFT-monitoren fungerer pålideligt og fær en lang levetid. Opbevar brugervejledningen i nærheden af TFT-monitoren, sær du altid har den ved händen. Opbevar brugervejledningen omhyggeligt, sær den i tilfælde af videresalg af TFT-monitoren kan videregives til den nye ejer.

Vor målgruppe

Denne vegledning henvender sig savel til begyndere som til viderekonne brugere.

Service

Med vor individuelle kundeservice understotter vi dig i dit daglige arbejde.

Kontakt os, vi er kun glade for at kunne hjælpé dig. Der vindes i dette händbog et særlicht kapitel om temaet kundeservice på side 14.

Hensigtsmæssig anvendelse

TFT monitoren tjener til gengivelse af videosignaler fra eksterne apparater som f.eks. computere, hvistilstutninger og billedoploesning stemmer overens med de her anfarte tekniske data for TFT monitoren.
- Dette apparat er kun egnet til indendørs brug i tørre lokaler.
TFT-monitoren er/DDke beregnet til brug i en industriivirksomhed. Hvis apparatet anvendes under ekstremt hoei er lave omqvelsestemperaturer, er der risiko for skader pa apparatet.

Leverancen inkluderer

Du bedes kontrollere, om leverancen er fuldstændig, og kontakte os inden 14 dage after købet, hvis leverancen ikke er komplet. Sammen med TFT-monitoren har du købt:

TFT-billedskærm
- Nettilslutningskabel
15-pin D-Sub-kabel
DVI-D-kabel
Audio-kabel
- Standfod
- Garantibevis
- Betjeningsvejledning

Sikkerhedsanvisninger

Driftssikkerhed

• Børn på aldrig händtere elektriske apparater.uden opsyn. Børn kan ikke altid forudse mulige farer.
• Emballagemateriale som f.eks. folier违法犯罪 händerte på børn. Ved forkert brug kan der opstå fare for kväelning.
• Åbn aldrig kabinettet på TFT-monitoren! Dette kan i givet fald forårsage en elektrisk kortslutning aller endda brand (elektrisk stød, kortslutning og brandfare)!
• Indfør ingen genstande gennem sliderser eller Åbninger i TFT-monitororens indre. Disse kan i gobet fald forårsage en elektrisk kortslutning eller endda brand, som ville beskadige TFT-monitoren (elektrisk stød, kortslutning og brandfare)!
• Slidser og abninger på TFT-monitoren sørger for ventilation. Tildæk aldrigppe abninger, da der i sa fald kan opstø overophedning (Overophedning, brandfare)!
  Tryk ikke på displayet. Monitoren kan under visse omstændigheder gå i stykker.
• Man kankommentil skade,hvisdisplayetgari stykker.Anvendbeskyttelseshandsker,nar de ituslaje stykker pakkes ind, hvorefter de sendes til den pageldende kundeservice,som bortskaffer dem paforsvarligmade. Vask derefter henderne med saebe,da det ikke kan udelukkes,at kemikalier kan trange ud.
• Berør ikke displayet med fingre eller skarpe genstande, da dette eventuelt kan beskadige det.

Afbryd straks apparatet aller lad vare med at tende det, tag netstikket ud og kontakt kundeservice, hvis

• netledningen er beskadiget
  der er traengt vaeske ind i monitoren
  TFT-monitoren ikke virker after forskritterne
  TFT-monitoren er faldet ned, eller kabinettet er beskadiget

Opstillingssted

• I de Forste timer, hvor apparatet anwendes, kan der forekomme en karakteristisk, men helt ufarlig lugt, som forsvinder med tiden.
  For at afhjælp lugtdannelsen anbefales det at udlufte rummet regelmaessigt. Ved udviklingen af Produktet har vi sikret, at de gældende grænseværddier noje overholdes.
• Sørg for, at TFT-monitoren og alle tilslutte de enheder ikke udsættes for fugt og undgå støv, varme og direkte solbestråling. Tilsidesættelse af dette forskrift kan forårsage fejl eller beskadigelse af TFT-monitoren.
• Apparatet må ikke bruges udendørs, da regn, sne etc. kan beskadige det.
• Undgå at anbringe beholderè fyldt med væske (vaser el. lign.) oven på apparatet. Apparatet kan vælte og væsken kan reducere den elektriske sikkerhed.
• Undgå at sætte Åbne brandkilder (stearinlys el. lign.) oven på enheden.
• Sørg for tilstrækkelig frirum omkring apparatet, hvis det placeres i reol eller skab. Der skal som minimum vare en afstand mellem apparatet ogevt. reolvæg på 10 cm for at sikre tilstrækkelig ventilation.
• Stil og anvend alle komponenter på en stabil, plan og vibrationsfri flade, hvorved det forhindres, at TFT-monitoren falder ned.
• Undgå blænding, spejlinger, for stærke lys-mørk-kontraster, hvorved øjnene skånes og der opstår en behagelig arbejdsspladsergonomi.
• Hold regelmæssige pauser under arbejdet ved TFT-monitoren, hvorved muskelspændinger og træthed forebygges.

Reparation

Lad udelukkende facquddannet personale udfore reparationer af TFT-monitoren.
- I tilfælde af nødvendig reparation bedes du udelukkende henvende dig til vor autoriserede kundeservice.

Arbejdsomgivelser

TFT-monitoren kan bruges ved temperaturer fra 0^ til +40^ og ved en relativ luftfugtighed pa < 80% (ikke kondenserende).
I slukket tilstand kan TFT-monitoren lagres ved -20^ C til +60^ C.
- Vent after transport af TFT-monitoren med at tage den i brug, til den har samme temperatur som omgivelsene.

Ved store temperatur-ller fugtighedssvingninger kan der på grund af kondensation opstaf fugt i TFT-monitororens indre, som kan forarssage en elektrisk kortslutning.

Tilslutining

Læg venligstærke til: Selvom hovedafbryderen er afbrudt er der stardig spænding på apparatet. Træk stikkontakten ud af stikdåsen for at slå strømforsyningen til din TFT-monitor fra eller for at afbryde enhver spænding fra apparatet.

• Tilslut kun TFT-monitorens til jord forbundne stikdåser med AC 100-240V~/ 50-60 Hz. Hvis du/DD er sikker på strømforsyningen på opstillingsstedet, bedes De forespørge på det pagseldende el-værk.
• Vi anbefaler som yderligere sikkerhed en overspændingsbeskyttelse, hvorved TFT'en beskytttes mod beskadigelse på grund af spændingsspidser eller lynnedslag fra strømnettet.
  Strømtilforslen til monitoren afbrydes ved at trække netstikket ud af stikdåsen.
• Stikdåsen skal sidde iærheden af TFT-monitoren og være lettilgængelig.
• Laeg ledningerne på en sádan mäde, at ingen kan træde på eller snuble over dem.
• Stil ingen genstande på ledningerne, da de i givet fald kan beskadiges.
• Dit apparat har en kontakt til tænd og sluk. Med这部分kontakt kan TFT-monitoren tændes og slukkes. Hvis kontakten stared på SLUK bruges der ingen strøm. Sæt tænd-/slukknappen på SLUK eller anvend en master/slave-stikkontakt, for at undgå at apparatet bruger strømningar det er slukket.

Standarder / Elektromagnetisk forenelighed

TFT-monitoren overholder kravene for elektromagnetik udledning og følgende regler for elektrisk sikkerhed:

EN 55022:2006

Informationstekniske installationer. Radiostj - granseveerdier og målemetoder

EN 55024:1998 +

A1:2001 +

A2:2003

Informationstekniske installationer. Stjimmunitet - granseveerdier og

afprvningsmetoder

EN 61000-3-2:2006

Elektromagnetisk fordragelighed (EMV); del 3: grænseværdi; afsnit 2: grænseværdi for harmoniske strømme (apparat-indgangsstrøm < 16A pr. leder)

EN 61000-3-3:1995 +

A1:2001 +

A2:2005

Elektromagnetisk fordlagelighed (EMV); del 3: granseveaeri; afsnit 3: granseveaeri for

spændingssvingninger og flicker i lavspændingsnet for apparater med indgangsstrøm

< 16A pr. leder

EN 60950-1:2001 +

A11:2004

Informationstekniske installationers sikkerhed

• Ved tilstutningen skal Retningslinierne for elektromagnetik forligelighed (EMF) overholds.
  Overhold en afstand på mindst en meter til højfrekvente og magnetiske fejlkilder (fjernsyn, hjttaleranlæg, mobiltelefoner osv.), hvorved Funktionsejlg og datatab undgås.

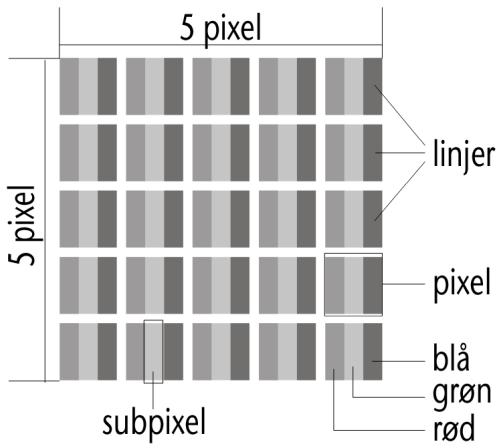

• På trods af brugen af de mest moderne Produktionsmetoder kan der pga. den meget komplekse tekologi i sjældne tilfælde forekommen en uller flere pixelfejl.

Den bærbare PC overholder den europæiske ISO 13406-2 norm, klasse II (Pixelfejlklasse).

Dit apparat lever op til de grundlæggende krav og de relevante forskrifter i EMV-retningslinjen 2004/108/EG og retningslinjen for lavspændingsapparater 2006/95/EG.

OBS!

Læs under alle omstændigheder inden ibrugtagning kapitlet „Sikkerhed og service" på side 2.

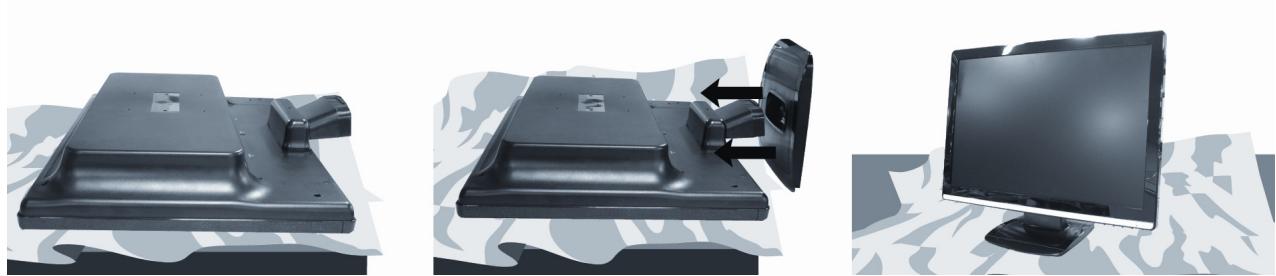

Montering af monitorens fod

Monitorens fod monteres som vist på tegningen. Dette boːr gøres inden man tilslutter monitoren.

III.: Montering af monitorens fod

Indstillinger på PC'en

Hvis du indtil nu har brugt din computer med en CTR-monitor, skal du i givet fald udfore visse forberedelser. Det er nødvendigt, hvis din hidtidige monitor blev brugt med indstillinger, der ikke understøtes af den nye TFT-monitor.

Understottedemonitorindstillinger

Denne TFT-monitor unterstotter følgende modi.

Opløsning	Horizontal frekvens	Vertical frekvens
720 x 400	31,47 kHz	70 Hz
640 x 480	31,47 kHz	60 Hz
640 x 480	31,47 kHz	67 Hz
640 x 480	37,8 kHz	72 Hz
640 x 480	37,5 kHz	75 Hz
800 x 600	37,7 kHz	56 Hz
800 x 600	37,8 kHz	60 Hz
800 x 600	48,0 kHz	72 Hz
800 x 600	46,87 kHz	75 Hz
832 x 624	48,67 kHz	75 Hz
1024 x 768	48,36 kHz	60 Hz
1024 x 768	56,48 kHz	70 Hz
1024 x 768	60,0 kHz	75 Hz
1152 x 864	67,0 kHz	75 Hz
1152 x 870	45,0 kHz	75 Hz
1280 x 768	47,0 kHz	60 Hz
1280 x 960	60,0 kHz	60 Hz
1280 x 1024	63,98 kHz	60 Hz
1280 x 1024	80,0 kHz	75 Hz
1440 x 900	56,0 kHz	60 Hz
1440 x 900	71,0 kHz	75 Hz
1600x 1200	75,0 kHz	60 Hz
1680 x 1050	65,0 kHz	60 Hz
1920 x 1080	67,0 kHz	60 Hz
1920x 1200*	75,0 kHz	60 Hz

• anbefalet oploşning (fysisk)

Kontroller under Windows XP/Vista grafikkortets indstillinger under "Displayets egenskaber", for Windows Vista under "Skærmindstillinger".

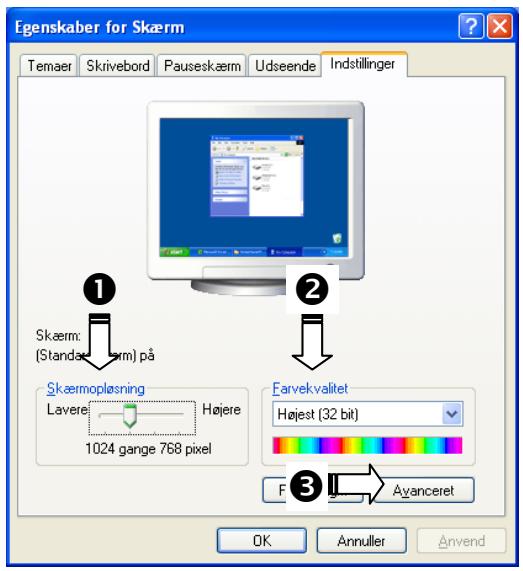

Windows XP: Egenskaber for Skærm

Dette Windows-program giver mulighed for at tilpasse fremvisingen på monitoren. Hertil hører fx baggrundsbillede, monitorskæner, active desktop (web) somt videregående indstillinger af den individuelle monitor og grafikkort.

Programmet kan startes på følgende@måde:

• højre museklik på skrivebordet (desktop) og venstre museklik på „Egenskaber".

eller

Starti „Systemstyring"programmet „Display"

(ill. ligner).

Oplønsningen indstilles under „Skaermoplønsning“ (Ø). TFT-monitoren kan vise maks. 1920 x 1200 billedpunkter.

Denne oplonsing svarer til den fysiske oplonsing. Med fysisk oplonsing opnas den fulde billeddkvalitet pa TFT-monitorer.

Under „Farvekvalitet“ (2) kan farvedyben (antallet af viste farver) indstilles. TFT-monitoren understøtter en farvedybe på maks. 16 millionaire farver, hvilket svarer til hhv. 32Bit og „Real Color".

Billedgentagelsesfrekvensen kan indstilles under „Avanceret“ (8). Der fremkommer, alt after computerens konfiguration, et vindue med grafikkortets egenskaber.

Under „Kort“ kan man i valgfeltet "Vis alle tilstande...“ indstille.

Ved en TFT-monitor ligger den optimale værdi på 60 Hz.

Det er maksimal muligt at indstille 75Hz

(III.: Detalje af visningens egenskaber)

OBS!

Hvis indstillingen ikke svarer til de værdier, der understøttes af displayet, vises under visse omstændigheder ikke noget billede. I dette tilfælde bør du tilslutte dit gamle apparat ingen og indstille de gyldige værdier svarende til de førnævnte optioner under "Skærm i Kontrolpanel".

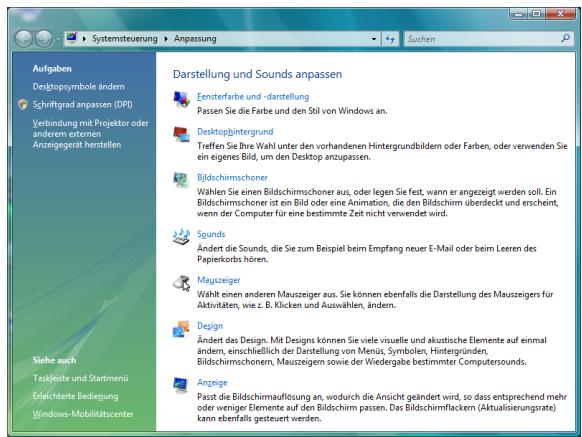

Windows Vista®: Visningsindstillinger

Under Windows Vista® foretager du billedskærms-tilpasninger i "Systemstyring" under "Fremstilling og lyd".

Programmet kan startes pa følgende mader:

• Højre museklik på Windows arbejdsfladen (Desktop) og venstre museklik på "Tilpasse".
  desser
• Via "Start" "Systemstyring" "Tilpas fremstilling og lyd" vha. klik med den venstre musetaste.

(III.: Fremstilling og lyd)

• Kontroller, at TFT-monitoren können er tilsluttet strømnettet (stikket er darüber sat i), og der haverken erændt for TFT-monitoren eller computeren.
• Forbered i givet fald computeren til TFT-monitoren, sá de korrekte indstlinger for TFT-monitoren foreligger.

1 Tilslutning af signal-kabel

• Stik signalkablet i de passende VGA-, DVI- eller HDMI-tilslutninger på computeren samt på TFT-monitoren..

2 Tilslutning af Audio-kabel

• Stik audio-kabel i de passende tilslutninger på computeren samt på TFT-monitoren.

• Stik strømforsyningsktablet i den tilsvarende kontakt på din TFT-billedskærm og stikkontakten i en stikdase i nærheden af din TFT-billedskærm (anvend samme strømkreds som til PC'en).

4 Tænding af strømforsyningen

• Ttaend for skærmen ved hjælp af taend-/slukafbryderen. Derefter startes computeren.

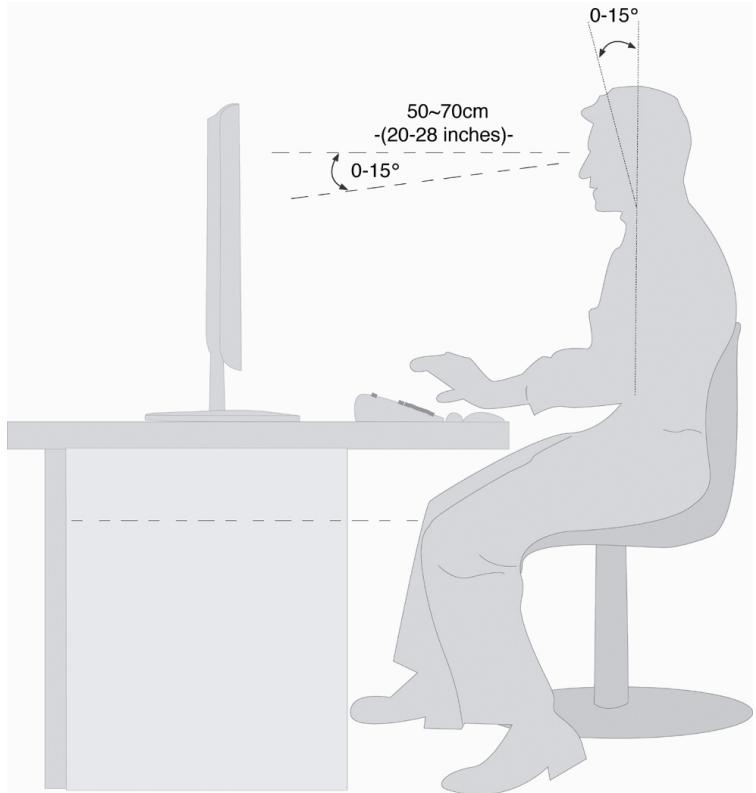

Skærmarbejdspladsen

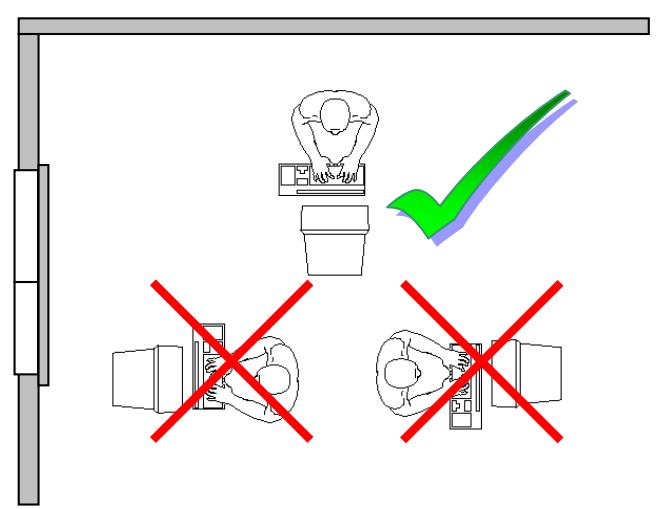

Bemærk: PC-skærmen skal opstilles på enaland,made, at der ikke forekommer regelmæssige refleksioner, blænding ell skarpe kontraster mellem lyst og mørkt (uanset om udsigten utden for vinduet er nok sa smuk!)

(III.: Placering af monitoren)

(III.: Skaarmarbejdspladsen)

handpalaegningsflade: 5 - 10 cm
- kiggeafstand: 50 bis 70 cm
- benfrihed (lodret): 65 cm (mind.)
- benfrihed (vandret): 60 cm (mind.)
- overste skærmlinje i øjenhøjde eller lidt lavere.

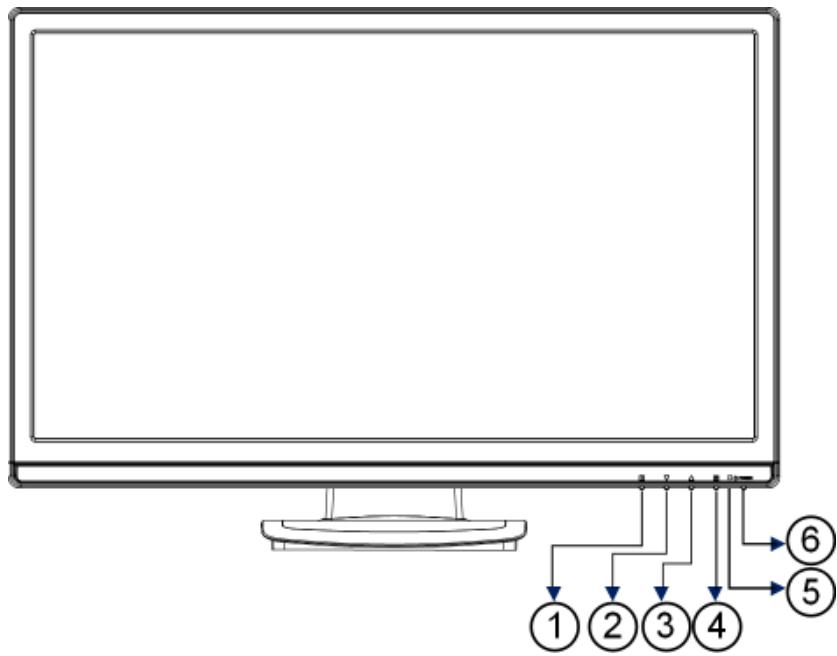

Funktionsnapper på kabinettet

(III. Forside af monitoren)

Ref.	Knap	Beskrivelse
1		Denne knap starter OSD'et (On Screen Display). Tryk på knappen ingen hijus du vil forlade OSD'et.
		1 + Power-lås ved/DD-aktiveret OSD.
		1 + OSD-lås ved/DD-aktiveret OSD.
		For at aktivere/deaktivere spæringen, holdes tastekombinationen, indtil den viste bjælke er vendret—hele vejen fra venstre til hjre. En tilsvarende melding vises på monitoren.
2	▼	Ved aktiveret OSD vælg derne knap en parameter og sænker dens værdi. Hvis du/DD- modus: direkte abning af menuen Kontrast/lysstyrke.
3	▲	Ved aktiveret OSD vælg derne knap en parameter og øger dens værdi.
4	2	Bekræft valget af den parameter, der skalændres, medDENne taste. Hvis du.dde befinder dig i OSD:vælg signalindgang VGA, DVI eller HDMI.
4+2	2+▼	DDC*/CI ON/Off (ON:DDC/CI; Off:DDC/2B),/DD-aktiveret OSD
5	Driftsindikator	Viser driftstilstanden.
6	0	Meddenne taste kan du tænde for TFT-monitorenEller sætte den i standby modus.

*DDC = Display Data Channel: Kommunikationsinterface mellem monitor og PC. Dette gør det muligt for styresystemet automatisk at installere og konfigurere monitorens driver..

Indstilling af TFT-monitoren

On Screen Display'et (kort: OSD) er en menu som vises i et kort øjeblik på TFT-skaernen. Via OSD-menuen kan du indstille visse parametre for TFT-skaernen.

Betjening af OSD-menuen

1. Tryk på knappen 1 for at aktivere OSD'et.
2. Med Funktionsvalgknapperne / vaelger du optioner fra hovedmenuen.
3. Bekræft dit valg med knappen 2.
4. Tryk på knappen 1 , for at forlade OSD'et.

Obs.:

OSD'et slukkes automatisk, hvis du undlader at trykke på nogen knapper på TFT-skærmen i et forindstillet tidsrum.

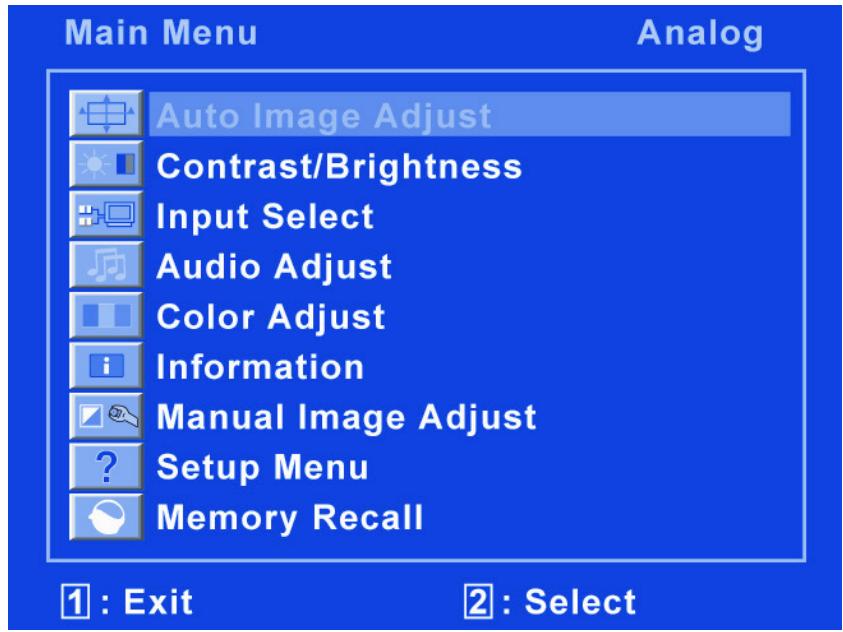

OSD-menuen

På de æste sider forklares hhv. hovedfunktionerne og indstillingsmulighederne via OSD.

(III.: OSD-Menuen)

OBS!

Indstellingsmulighederne for en TFT-monitor medfroer af tekniske grunde kun marginale aendringer.

Menupunkt	Funktion / Undermenu
	Autom. Tilpasning (Auto Image Adjust) : Automatism indstilling af horizontal og vertical position, fase (finjustering) og taktfrekvens (H-størrelse).
	Kontrast (Contrast) : Indstiller skærmforgrundens hvid-værdi. Lysstyrke (Brightness) : Til justering af billeddetets lysstyrke. DCR: Her kan du tænde og slukke for DCR-funktionen (dynamisk kontrast).
	Indtastningskilde (Input Select) : Skift her signalindgangen mellem VGA, DVI, HDMI og Auto (automatism indstilling af signalindgangen).
	Audio tilpasning (Audio Adjust): Indstilling af audiofunktionen. Lydstyrke : Indstilling af hjttalernes lydstyrke. Mute : Slukning for lyden Til/Fra
	Farveindstilinger (Color Adjust): Valg af farver til forbedring af lysstyrke og farvemæting. Der kan vælges mellem Cool, Normal, Warm og Brugerdefineret farve. Cool: Øger blå-værdien og bevirker en køligere hvid tone. Normal: Øger rød-værdien og bevirker en varmere hvid tone og en kraftigere rød tone. Warm: Øger grøn-værdien og bevirker er en mørkere farvetone. Brugerdefineret farve (User Color) : Individuelle indstillinger for rød (R), grøn (G) og blå (B).
	Informationer (Information): Viser informationer om det aktuelle indgangssignal fra computerens grafikkort.
	Manuel billedtilpasning (Manual Image Adjust): Horizontal størrelse, H/V position, finjustering, skarphed, aspektforhold og opti-farvemodus..
	Horizontal størrelse (H. Size): Indstiller skærmens bredde.
	H./V. position (H./V. Position): Indstiller videobilledets horisontale og vertikale position.
	Finjustering (Fine Tune): Finindstilling til forbedring af visningen på TFT-skærmen.
	Skarphed (Sharpness): til justering af skarpheden ved et signal, som ikke svarer til monitorens fysikaliske oploşning.
	Video modus justering (Video Mode Adjust): fuld skærm (Full Screen), overscreen, aspektforhold (Aspect Ratio)
	Menuen Indstillinger (Setup Menu): Indstiller sprog, OSD'ets position, OSD'ets visingstid.
	Sprog (Language Select): Her kan du vælgelmellem flere installerede sprog.
	OSD Position (OSD Position): Horizontal og vertical indstilling af OSD'ets position. H. Position: Horizontal indstilling af OSD'ets position. V. Position: Vertical indstilling af OSD'ets position.
	OSD Visningstid (OSD Time Out): Fastlæggelse af den automatiske slukning for On Screen Display'et (OSD) after et forindstillet tidsrum.
	Reset (Memory Recall) : Genopretning af fabriksindstillingerne for video- og audiostyringen.

Energibesparelse

Denne monitor kan indstilles til forskellige grader af energibesparelse af den pagaeldende PC erler operativsystemet. Dette imodekomer de geldende krav om nedsættelse af strømforbruget.

Monitoren understotter ffolgende grader af lavt energiforbrug:

Status	Strømforbrug	Indikatorfarve	standby (omtr.)
Tændt	< 60 Watt	Blå	-
Standby	ca. 1 Watt	Orange	2 sekunder

Afhängigt af styresystemet forbliver skærmen i energisparetilstanden, indtil du trykker på en knap eller bevæger musen (hvis en sändan er tilsluttet).

Skærmen bruger ca. 2 sekunder for at skifte fra tilstanden standby til driftsmodus TIL.

Kundeservice

Problemafhjælpning

Hvis der skulle optræde problemer med TFT-skærmen, kontroller fjrst om skærmen er korrekt installereret (se kapitlet "Ibrugtagning fra side 6). Hvis problemerne fortsætter, kan du i det følgende læse om mulige løsninger.

Lokalisering af arsagen

FunktionsejI har engang imellem helt simple arsager, men de kan ogsa forarsages af defekte componenter. Her folger nogle ledetrade om, hvordan et problem kan loses. Hvis de anfarte metoder ikke afhjælper problemet, hjælper vi dig fremne videre. Du er velkommen til at ringe til os.

Kontrol af tilslutninger og kabler

Start med omhyggeligt at undersøge samtlige kabelforbindelser. Hvis lysindikatorerne ikke virker, kontROLLER om TFT-skærmen og computeren forsynes korrekt med strøm.

Fejl og mulige Årsager

Monitoren viser intet billede:

Kontroller:

• Strømforsyning: Netledningen skal sidde korrekt i bøsningen og netafbryderen skal være.slæt til.
• Signalkilde: Kontroller om signalkilden (computeren o.l.) er tændt og om forbindelseskablerne sidder korrekt i bøsningerne.
• Billedfrekvenser: Den aktuelle billedfrekvens skal vare kompatibel med TFT-skærmen.
• Energisparetilstand: Tryk på en tilfældiq knap eller bevæg musen for at deaktivere tilstanden.
• Pauseskærm: Hvis computerens pauseskærm er aktiveret, skal du trykke på en knap på tastaturet eller bevæge musen.
• Signalstik: Hvis nogle af stifterne (pins) er bojet, br du henvende dig til kundeservicen.
• Indstil gyldige værdier for din TFT-skærm (se "Forberedelser på PC'en", side 6).

Billedet "Ilober" aller er ustabilt:

• Signalstik: Hvis nogue af stifterne (pins) er bojet, br du henvende dig til kundeservicen.
• Signalstik: Signalkablets stik skal sidde korrekt i bøsningerne.
• Grafikkort: Kontroller om indstillingerne er korrekte (se side 6).
• Billedfrekvenser. Vælg understøtte værdier i dine grafikindstellinger.

• Skærm-udgangssignal. Computerens skærm-udgangssignal skal nære kompatibel med skærmens tekniske specifikationer.
  Fjernevt.stojkilder(mobiltelefoner,hojttalerbokseosv.)fraTFT-skarmesnærhed.

• Undgå anvendelse af skærm-forlæŋgerkabler.

• Kontroller signalkablets stifter. Hvis nogle af stilfterne (pins) er bøjet, br du henvende dig til kundeservicen
• Juster farveindstillingerne i OSD-menuen.
• Undgå anvendelse af skærm-forlængerkabler.

Billedet er for lysst ellr for morkt:

• Kontroller om computerens video-udgangsydelse er kompatibel med skærmens tekniske specifikationer.
  Vaelg auto-justering for at optimere indstillingerne for lysstyrke og kontrast. Som grundlag for optimeringen burde displayet vise en tekstside (f.eks. Explorer, Word, ...).

Billedet ryster:

• Kontroller om arbeitsdsspændingen er kompatibel med skærmens tekniske specificationer.
  Vaelg auto-justering for at optimere indstillingerne for pixels og fasesynkronisering. Som grundlag for optimeringen burde displayet vise en tekstside (f.eks. Explorer, Word,...).

Driverinformationer

Det er ikke ndvendigt at installere en speciel driver til skærmen.

Hvis dit styresystem alligevel opforderer dig til at installere en skærmdriver, kan du downloade driverfilen fra nedenstående internetside.

Driverens installationsproces kan vare forskellig, afhengigt af styresystemet. Følg de specifikke anvisninger for dit styresystem.

www.medion.com

Har du brug for yderligere assistance?

Hvis forslagene i de foregående afsnit ikke har afhjulpet dit problem, er du velkommen til at kontakte os. Du kan hjælppe os meget ved at medsende de følgende informationer:

• Hvordan er din computer konfigureret?
• Hvilke yderligere periferiapparater anvender du?
• Hvilke meddeleser vises på skærmen?
• Hvilken software anwendte du da fejlen optråde?
• Hvilke skridt har du allerede taget for at lõse problemet?
  Anfor dit kundenummer, hvis du allerede har faket et.

Rengøring

Du kan forlange TFT-skaermens liv, hvis du overholder de følgende råd:

Vigtigt!

Derfindesingendelesomskalserviceresllerensesindenforkaermenskabinet.

• Inden du rengør apparatet, bør du altid trække netstikket og samtlige forbindelseskabler ud.
• Der må ikke anvendes oplosningsmidler, ætsende eller gas lignende rengøringsmidler.
• Skaermen renses med en blød, fnugfri klud.
• Der må ikke levnes små vandráber på TFT-skærmen, da det kan medføre varig misfarvning.
• Skaermen pågressive udsættes for stærk sollys eller ultraviolet stråling.
• Emballagematerialet bør opbevares og TFT-skaermen bør udelukkende Transporteres i originalemballagen.

Bortskaffelse

Emballage

Apparatet befinder sig i en emballage der beskytter det mod transportskader. Emballagen er fremstillet af materialer som kan bortkaffes på på en miljøvenlig过得 og genanvendes.

Apparatet

Apparatet mä under ingen omstændigheder bortskaffes sammen med det almindelige husholdningsaffald. Forhör dig om mulighederne for en miljøvenlig og korrekt bortskaffelse.

Tekniske specifikationer

Model MD 20130
- Skaermstørrelse 65 cm (25,5"), TFT
- Sideforhold 16:10
- Nominal spænding AC 100-240 V ~ 50/60 Hz - Nominal strøm 2 A
- Opløsning 1920 x 1200
- Lysstyrke 300cd / m^2 (typ.)
- Kontrast 1.000:1 (typ.)
1.0000:1 (dyn)
- ReactiOnsid Overdrive 2 ms (typ.)
Synsvinkel h/v 170^ / 150^ (typ.) CR>10
RGB-indgang, analog 15-bens SUB-D stik
RGB indgang, digital DVI-D stik med HDCP
- HDMI indgang HDMI stik med HDCP
Audio indgang 1 Vrms max. 100Hz 20kHz
3,5 mm stereo Klinke
Audio udgave 5 W
Brugerstyring Standby Tænd/Sluk, OSD
- Temperatureer I drift 0^ +40^ - Ikke i drift -20^ +60^
- Fugtighed I drift < 80% (ikke kondenserende) Ikke i drift < 90%
Vægt (netto/brutto) 8,1 kg /10,4 kg
Dimensioner (b x h x d) 598 x 461 x 240 mm
- Strømforbrug (i stand-by) ca. 1 Watt
- Strømforbrug (i brug) mindre end 60 Watt

C E

Pixelfejl i TFT-skærme (TFT-display)

I aktiv matrix TFT-skærme (TFT) med en oploşning på 1920 x 1200 pixel (WSXGA), som hver er sammensat af tre subpixels (rød, grøn, blå), anvendes i alt ca. 6,9 mio. mältransistorer. På grund af det meget høje antal transistorer og den yderst komplicerede fremstellingsproces som dette medfører, kan der i enkelte tilfælde forekomme svigt eller et forkert valg af hhv. pixels eller enkelte subpixels.

Man har mange gange tidligere forsogt med de mest forskellige metoder at definere antallet af tilladte pixelfejl. Men de var for det meste yderst komplicerede og helt forskellige fra mærke til mærke. Man følg derfor ved garantibehandling af alle TFT-displayprodukter de strenge og transparente krav i ISO 13406-2, klasse II

standarden. Her følger et kort sammendrag:

ISO-standarden 13406-2 giver bl.a. almengyldige definitioner af pixelfejl. Pixelfejlene kategoriiseres i fire fejklklasser og tre fejltyper. Hver enkelt pixel erigen sammensat af tre subpixels med hver sin grundfarve (rød, grøn, blå).

Pixelfejl-typer:

• Type 1: pixelen lyser vedvarende (lyst, hvidt punkt), selv om den ikke er valgt. En hvid pixel opstær narn samtlige tre subpixels lyser.
• Type 2: pixelen lyser ikke (mørkt, sort punkt), selv om den er valgt.
• Type 3: unormale aller defekte subpixels i farverne rød, grøn eller blå (f.eks. vedvarende lys med halv lysstyrke, manglende lys ién farve, blinker erller blusser, men/DDKE af type 1 erler 2).

Tillag: Cluster af type 3 (= svigt af to ellr flere subpixels i en bloc pa 5× 5 pixels. Et cluster er et felt pa 5× 5 pixels (15× 5 subpixels).

Pixelfejl-klasser:

Fejlklasse	Type 1	Type 2	Type 3	Cluster af type 3
I	0	0	0	-
II	2	2	5	-
III	5	15	50
IV	50	150	500	50

Det tilladte antal fejl af de ovennævnte typi i hvr fejklasse refererer til en million pixels og skal omregnes svarende til displayets fysiske opløsning.

Af dette følger et max. tilladt antal i fejilklasse II:

For en opløsning på	Mio. Pixel	Subpixels	Type (s.o.)
1024 x 768 (38 cm)	0.786432	2.359296	2 2 4 - 2
1280 x 1024 (43, 46, 48 cm)	1.310720	3.932160	3 3 7 - 3
1600 x 1200 (48 cm)	1.920000	5.760000	4 4 10 - 4
1440 x 900 (48 cm wide)	1.296000	3.888000	3 3 7 - 3
1680 x 1050 (51 cm wide, 56 cm wide)	1.764000	5.292000	4 4 10 - 4
1920 x 1080 (60 cm wide)	2.073600	6.220800	4 4 10 - 4
1920 x 1200 (65 cm wide)	2.304000	6.912000	4 4 10 - 4

Fejklasse I bruges kun til specialanvendelser, f.eks. på medicinområdet, og er forbundet med tilsvarende højere omkostninger. Fejklasse II har etableret sig som standard for kvalitetsbevidste producenter med meget gode displays.

Eksempel:

Et 65 cm - WSXGA- display bestär af 19200 horisontale og 1200 vertikale billedpunkter (pixels), i alt 2.304000. pixels.

I forhold til en million pixels giver dette en faktor af ca. 2,30.

Fejilkasse II tillader dermed hhv. 4 fejl af type 1 og type 2 og 10 fejl af type 3 og 4 cluster af type 3.

Kopiering afijkehandbog

Dette dokument indeholder retligt beskyttede informationer. Alle rettigheder forbeholds. Kopiering i mekanisk, elektronisk og enhver,anden form er.udggaende skriftlig tilladelse fra fabrikantens side/DDt.

Copyright © 2009

Alle rettigheder forbeholds.

Denne handbog er ophavsrletigt beskyttet.

Varemaerke:

MS-DOS og Windows er Fa. Microsoft* s registrarede varemærker.

Pentium er Fa. Intel's registrerede varemærke.

Andre varemærker tilhører de responsibile ejere.

Ret til tekniske ændringer forbeholds.

Begrænset garanti

I. Generelle garantibetingelser

1. Generelt

Garantien starter altid på MEDION-apparatets købsdag hos MEDION eller hos en af MEDIONs officielle handelspartnere og gælder for alle slags materiale- og produktionsskader, der kan forekommen ved normal brug. Garantiperioden kan ses på det ved apparatet vedlagte garantikort sammen med købsdokumentet fra MEDIONs autoriserede handelspartner.

Opbevar det originale købsdokument og garantikort omhyggeligt. MEDION og dens autoriserede servicepartner forbeholder sig ret til at ægte en garantireparation eller en garantibekræftelse, hvis dette dokument ikke kan tilvejebringes.

Sorg for, at apparatet i tilfaelde af ndvendig fremsendelse er emballeret transportsikkert.

MEDION overtager omkostningerne ved fremsendelsen, nár omkostningerne ikke overstiger en almindelig postforsendelse. Hvis der forekomm erudgifter, pahvilerppe Dem.

Send venligst en sö detailjeret beskrivelse af fejlen som muligt sammen med apparatet. Kontakt venligst ved fremsættelse af Deres krav hhv. før fremsendelse MEDIONs hotline. De modtager derefter et referencingenummer (RMA-nr.), som De bedes anbringe synligt uden på pakken.

Apparatet skal principielt fremsendes komplet, dvs. indeholde alle de medleverede dele. En/DDk lekomplet modtagelse af forsendelsen indebærer en forsinkelse af reparationen / ombytningen. For ekstra fremsende materialer, som/DDke horer med til det oprindelige leveringsomfang af MEDION-apparatet, patager MEDION sig/DDke noget ansvar.

Denne garanti har ingen indflydelse på Deres retslige krav og er underlagt det lands gældende rettigheder, hvor apparatet først er erhvervet, via slutkunden af den autoriserede forhandler MEDION eller en af MEDIONs officielle handelspartnere.

2. Omfang

I tilfælde af en defekt på Deres MEDION-apparat, der er dækket af/DDAKKETGaranti, garanterer MEDION med denne garanti reparation ell udskiftning af MEDION-apparatet. Afgorelsen om reparation ell udskiftning af apparatet pahviler MEDION. MEDION kan ud fra egen vurdering beslutte at ombytte det til reparation fremsendte apparat med et hovedreprareret apparat af samme kvalitet.

For forbrugsmaterialer, dvs. dele der ved brug af apparatet med regelmæssige mellemrum skal udskiftes, som f.eks. beamer-pærer.

En pixelfejl (vedvarende farvet, lyst ellr morkt billedpunkt) kan principielt不信 betragtes som fejl. Det nogagtige antal tilladte defekte billedpunkter kan De fø oplyst i beskrivelsen i handbogen for dette produit, som gengiver de gangense normer i branchen.

For indbrændte billedder på plasma- eller LCD-skærme, der er fremkommet som fjlege af uhensigtsmæssig brug af apparatet, pâtager MEDION sig ingen garanti. Denøjagtige fremgangsmåde ved brug af Deres plasma-ller LCD-skærm kan De fø oplyn i beskrivelsen i.Handbogen for dette produit.

Garantien omfatter不解 gengivelsesefj af datamedier, som er fremstillet i et不解 kompatibelt format eller med uegnet software.

Hvis det under reparationen skulle vise sig, at det drejer sig om en fejl, der ikke er dækket af garantien, forbeholder MEDION sig ret til at opstille et overslag over omkostningerne for kunden i form af et standardgebyr for handtering samt omkostningerne til reparationsarbejde og materialer. Den aktuelle størrelse af standardgebyret for handtering vil blive meddelt af MEDIONs hotline ved fremsættelse af Deres krav og kan øgså læses på vor hjemmeside www.MEDION.dk.

3. Udelukkelse

For fejl og skader, der er opstæt som følge af indflydelse ude fra, skader ved forsømmelser, uhensigtsmæssig brug, foretagneændringer på MEDION-apparatet, ombygninger, udvidelser, brug af ikke-originale dele, forsømmelse, virus eller softwarefejl, uhensigtsmæssig transport, uhensigtsmæssig emballering eller tab ved retursending af apparatet til MEDION, pâtager MEDION sig ingen garanti.

Garantien bortfalder, hvis fejlen på apparatet er opstået på grund af vedligeholdelse eller reparation, der er blevet udførf at en,anden end MEDION aller en servicepartner, der er autoriseret til dette af MEDION. Garantien bortfalder ogsa, när apparatets mærkater ullernumre ullen of apparatets bestanddele er andret ullgjort ulæselig.

4. Service-hotline

För fremsendelse af apparatet til MEDION skal De henvende Dem til os via Service-hotline. De vil her få yderligere informationer, om hvordan De kan gøre Deres garantikrav gældende.

Service-hotline er til Deres disposition 365 dage om Året, øgsøn- og helligdage.

Service-hotline erstatter på ingen@måde et brugerkursus i soft- og hardware, opslag iHandbogen eller vegledning om andreprodukter.

II. Særlige garantibetingelser for MEDIONs PC, notebook, lomme-pc (PDA) og apparater med navigationsfunktion (PNA)

Hvis noget af det medfølgende ekstraudstyr har en defekt, har De øgså krav på reparation eller ombytning. Garantien dækker materiale- og arbejdssomkostninger for istandsættelse af det pagseldende MEDION-apparats Funktionsdygtighed.

Hardware eller software i apparatet, som ikke er produceret eller solgt af MEDION, kan medføre, at garantien bortfalder, hvis der som følge af dette opstår en skade på MEDION-apparatet eller det medfølgende ekstraudstyr aller software.

Ved levering af defekt datamedium ombytter MEDION det defekte datamedium.uden beregning; i sadanne tilfælde er krav udelukket.

MEDION garanter erkke, at software, som er produceret eller forhandlet af MEDION, fungerer fejflrit aller utden teknsiske afbrydelser eller opfylder Deres krav. For medfølgende kortmaterialie til apparater med navigationsfunktion gives/DDke garanti for fuldkommenhed.

Ved reparation af MEDION-apparatet kan det vare nødvendigt at slette alle data i apparatet. Sorg derfor inden forsendelsen af apparatet for, at De har en sikkerhedskopi med alle de data, der befinder sig i apparatet. Der gores udtrykkeligt opmærksom på, at i tilfælde af en reparation bliver fabriksindstillingen genetableret. For omkostninger til en softwarekonfiguration, for tabte indtægter, tab af data hhv. software erler andre følgeskader hæfter MEDION ikke.

I de tilfælde, hvor apparatet har et vedlapt garantikort med krav om reparation hhv. ombytning på stedet, gælder særlige garantibetingelser for reparationen hhv. ombytningen på stedet af Deres MEDION-apparat.

Ved gennemforelse af reparation hhv. ombytning pa stedet skal der fra Deres side sorges for folgende:

• MEDIONs medarbejder skal have uindskranket, sikker og direkte adgang til apparaterne.
• Det telekommunikationsudstyr, der er nødvendigt for medarbejderne fra MEDION til en reglementeret udførelse af Deres ordre, til test- og diagnoseformål samt til fejlafhjælpning, skal stilles til disposition af Dem for egen regning.
• De er selv ansvarlig for genetablering af eget brugersoftware after serviceydelser gennem MEDION.
• De skal have truffet alle specielle forholdsregler, der er nødvendige for MEDION til at kinne udfore ordren after forskirfterne.
• De er selv ansvarlig for konfigurationen og tilslutningen afevt. eksisterende, eksterne apparater after servicen gennem MEDION.

Tidsrummet for en afbestilling.uden gebyr af en reparation hhv. en ombytning på stedet er mindst 24 timer; derefter bliver de omkostninger, der er opstæt for os som følge af forsinket eller ikke foretaget afbestilling, faktureret.
