Wij danken U voor de goede keuze en het vertrouwen dat U ons, Robin specialist op het gebied van afzuiigkappen geeft, om in de toekomst met een afzuiigkap uit het gamma Robin te werken. Wij raden U aan om alvorens U de Robin afzuiigkap in werkung zet deze handleiding aandachtig te lezen. Deze gebruksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 × 0.75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 volt. Wisselstroom: 50/60 Hz.
• Voordat het apparaat op het electriciteitsnet worden aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm .ussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installmentiehoogte gerespecteerd te worden van 65~cm tot 70~cm . vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwffilterunit te installereren op een installmentiehoogte die minder is dan 65~cm . vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden+kennen vatten. De kookdamp要去uit zichseldaar het filter toe stijgen. Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.
• Het is van groot belang dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampenogensiet.
• Plaats de kookplaat zorecht möglich onder de afzuigkap en maak het aantal bochten in de afvoer zogering möglich. Op deze wijze worden de meest efectieve afzuiig bereikt.
• Zorg bij het installereren van een afzuigkap algtd dat de lucht in de ruimte regelmatig vernieuwd worden. Bedenk waarbij dat er 1 of meerder luchtingangen aanwezig要去en zich die bezelfde diameter hebben als de afvoerbuis, zodate de ruimte Niet geheel worden leeggezogen.
• Voldoende ventilatie is noodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indienoodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzig ze onder toe-zicht staan of worden geinstruendum over het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van teল met het apparaat spelen.

Montage en installmentie dienen door een bevoegd* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoerdelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt+zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zich Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaaakte boorgaten en de gebruikte pluggen.

1) Open de doos van de afzuigkap.

BORING IN HET PLAFOND

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen die parallel lopen met de kookplaat (Afb. 1).
3) Plaats de boormal in de juiste stand, waar bij u de getekende parallelle lijnen en het middelpunt uitlijnt met die van de boormal. Teken de middelpunten af van de verschillende boringen die gemaakt要去en worden. (Afb. 2b)
4) Verwijder de schroeven uit de schacht (Afb. 2a) en verwijder verrolgens de afzigkapsteun van de schachtbehuzing (7).

BEVESTIGING VAN DE AFZUIGKAPSTEUN

5) Doorboor het plafond op deplaats waar de afzuiigkap geinstalleerd moet worden en maak een gat van 40 voor de doorvoer van de voedingskabel volgens Afb. 2b. Als het plafond van beton is, gebruik dan 4 gietijzeren pluggen voor 10, gebruik geen plastic pluggen. Als deze bevestiging u Niet stevig genoeg lijkt, aarzel dan nirot om deze in de ruimte boven het plafond te versterken. (Afb. 3). Bevestig de steun van de afzuiigkap stevig met 4 schroefstangen van 10 mm.

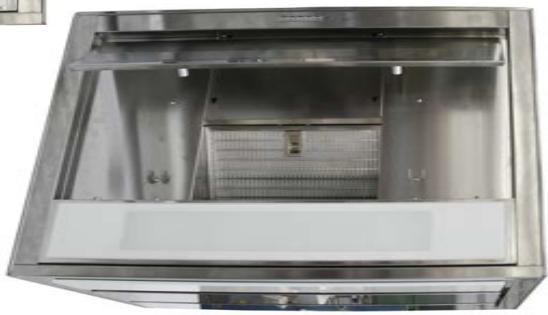

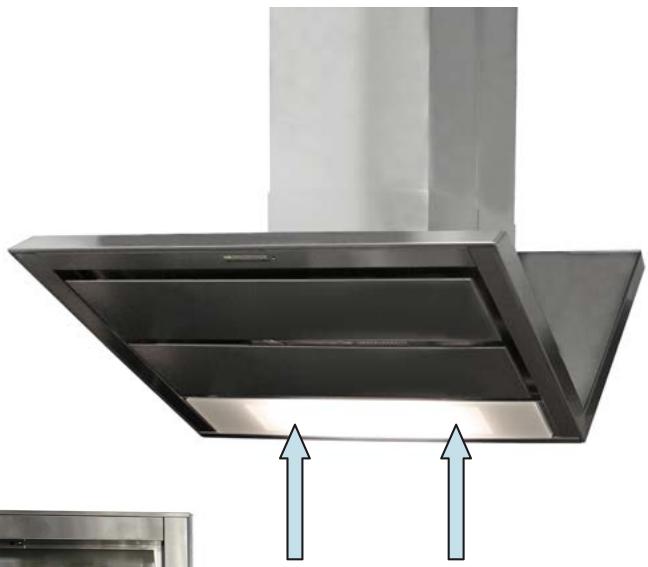

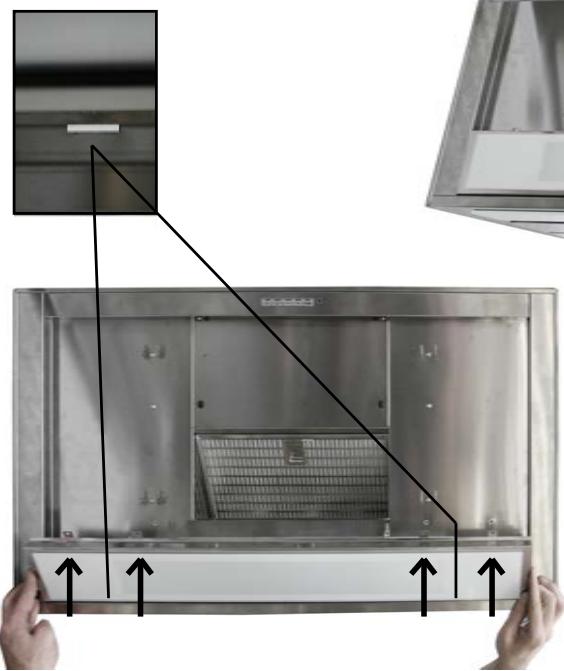

6) Verwijder delichtdiffusor (Afb. 4).
7) Bevestig de motorkast op de gewenste hoogte op de afzuigkapsteun. Uw afzuigkap is in de hoogte verstelbaar met stappen van 50~mm . De 8 zeskantschroeven van 5 × 10 T worden in de langwerpige gaten gestoken waardoor de afzuigkap loedrecht gehangen kan worden. (Afb. 5 & 6). Deplaatsing van de bedieningsorganen is aangeduid op de boormal. Let op! Deze fase van de montage moet door 2 Personen worden uitgevoerd, gezien het gewicht van de afzuigkap.
8) Controller de loodrechte stand van de schacht.

AANSLUITING: Uitvoering met luchtafvoer:

a- Plaats de terugslagklap C op de uitgang van het apparaat (6) en sluit de flexibele buis aan op de afvoer maar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of kleefband (Afb. 8).
b- Maak de elektrische aansluitingen van de afzuigkap (Zie hoofdstuk Elektrische aansluiting).
c- De top van de schacht (7a) optellen bestaande uit 2 elementen die door 6 knoopsgaten worden verenigd. De top van de schacht vastellen op de steun door de geleverde schroeven te gebruiken automatisch in worden gesteld.
d- Controller opniew de loodrechte stand van de schacht.
e- de 2 elementen van de onderkant van de schacht (7b) opstellen. (Afb. 9 & 10)

- Uitvoering met recirculatie:

a- Bevestig de deflector (R) op de steun van de schacht. (Afb. 6a)
b- Installeer een buis met de geschikte diameter (niet meegeleverd)CUSEN DE UITGANG van het apparaat (6) en de ingang van het deflector. Bevestig het geheel met geschikte beugels of kleefband (Afb. 6c).
c- Maak de elektrische aansluitingen van de afzuiigkap (zie hoofdstuk Elektrische aansluiting).
d- De top van de schacht (7a) optellen bestaande uit 2 elementen die door 6 knoopsgaten worden verenigd. In versie recycling, erop toezien dat de roovers van output tegenover de output van deflector R. De top van de schacht vastellen op de steun door de geleverde schroeven te gebruiken automatisch in worden gesteld.
e- Controller opniew du loodrechte stand van de schacht.

f- de 2 elementen van de onderkant van de schacht (7b) opstellen. (Afb. 9 & 10)

9) Controller de stekkers van de motor en breng. (Afb. 11)
10) Controller de goede werkig van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.
11) Bij de uitvoeringen met recirculatie: De cassette met het actieve koolstofffilter in zijn compartment plaatsen door op de lipjes (A) te drukken. (Afb. 6d)
12) De metalen filters inzetten.
13) 2 + 2 deflecteurs bepalen ref 9.

4 BEDIENING

A B C D E F G H

Bedieningspaneel

Toets	Functie	Display
A	Schakelt de zuigmotor aan en uit op de laatste ingestelde snugheid.	Geeft de ingestelde snugheid aan.
B	Verlaagt de snugheid van de zuigmotor.
C	Verhoogt de snugheid van de zuigmotor.
D	Activeert de intensieve snugheid van op eender welke snugheid, ook als de motor uit staat. Deze intensieve werking duurt 10 minutes, waarna het toestel terug overschakelt op de waar-voort ingestelde snugheid. Deze functie verwijdert de sterkste en meest hardnekkige kook-dampen	Geeft HI aan en het stipje rechts onderaan knippert 1 keer per seconde.
E	De motor worden geactiveerd met een zuigsnel-heid van 100 m3/h gedurende 10 minuten elk uur; als deze afgelopen zich, slaat de motor af. Als het filteralarm in werking is, kan U door deze toets gedurende 3 seconden in te drukken, het alarmsignaal resetten. Deze aangveingen+zijn alleen zichtaar als de zuigmotor uitge-schakeld is.	Geeft 24 aan en het stipje rechts onder-aan knippert, verwijl de zuigmotor in werking is. Als de procedure beeindigd is, verdwijnt de aangeving die eerder op de display werkerd weir-geveven: FF Signaleert dat de metalen vetfil-ters要去en worden schoongemaakt. Dit alarm treedt in werking na 100 effec-tieve werkingsuren van de wasemkap. EF Signaleert dat de filters met actieve koolstof要去en worden verrangen en dat ook de metalen vetfilters要去en worden schoon-gemaakt. Dit alarm treedt in wer-king na 200 effectieve wer-kingsuren van de wasemkap.
F	Als U deze toets indrukt, activeert U de auto-matische vertraagde uitschakeling snugurrende 30'. Deze functie iszer geschikt om restgeur-tjes te verwijdenen. Deze Delay functie kan geactiveerd worden vanop elke snugheid, en wordt gedesactiveerd door opnieuw op de toets te drukken of de zuigmotor uit te schakelen.	Geeft afwisselend de snugheid van de zuigmotor en de overgeblevenijd tot aan de uits-chakeling van het toestel aan. Het stipje rechts onderaan knippert.
G	Schakelt de hoofdverlichting aan en uit .
H	Schakelt de verlichting van ambience aan en uit .

5 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enigeijd aan te lately nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werkig zuidige afzugkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wonneer de pan verwijderd worden.

• Frituurpannen dieren algid onder toezicht gehonden te worden, aangezien oververhit vet tot brand kan leiden in de afzugkap.

6 ONDERHOUD

Schakel de stroomtoevoer.altijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijden van de filters:

De filters dieren regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze können handmatig worden schoongemaaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine.

Deze maatregel voorkomt het gevaar van brand.

Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met

een vochtige doek worden aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder halfaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

• Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mooten worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander Niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuiigkap Niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controeren.
• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden verrangen door een erkende instal-.
  lateur, aangezien special gereedschap vereist is.
• Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuiigkap geplaatst is.
• Om aanspraak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijnogaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen verranging van :

-lampen, halogeenspots
- filters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische verilgheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE marketing.

Wanneer het symbol van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat ward ontworpen met en vervaardigduit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt hunden. Gelieve u te informeren in verband met hetplaatselijke inzamelingsystemeumvleekrische en elektronische apparaten.Gelieve u te honden aan de plaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijk negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

Halogeen Verlichting

LED 2 × 7 W

LED 7 W

Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numero di série

Numero de série

Serienummer

Roblin

Made in France

CODE:6060200

MOD: VIZIC/3 C 900 EE INOX

220-240V-53Hz

220V~60Hz

1x230W

2x7W

TOT. 244W

Composants

Components

Baulemente

Componenti

Components

Onderdelen
