MANUALE UTENTE VIZIO/3 ROBLIN

Istruzioni per l'uso e l'installazione

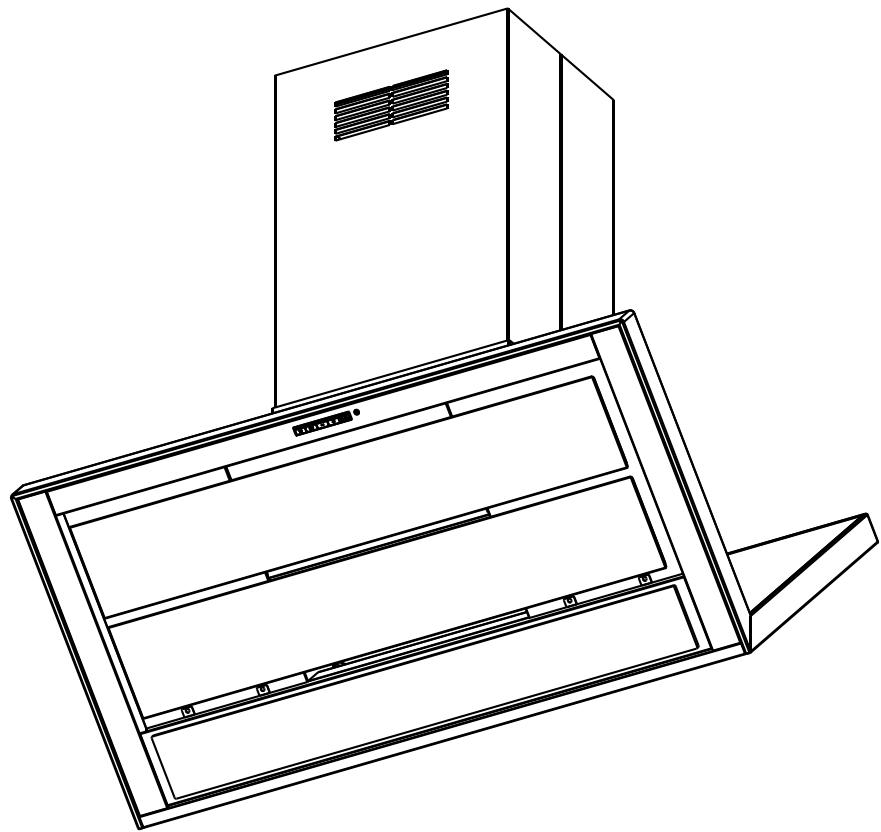

Cappa

CONSIGLI DI INSTALLAZIONE

POSADELL'APPARECCHIO

FUNZIONAMENTO

CONSICLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN. Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità. Le raccomandiamo di leggere attendamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo appearecchio ed ottener dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

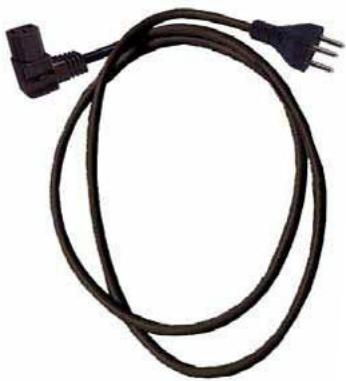

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A con sistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220-240 V mono - 50/60 Hz.

Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa.

• Se la cappa é collegata direttamente all'impiano elettrico perché la sua spina, è necessario estallare prima della cappa un interruptore omnipolare con un'apertura di lavoro di 3 mm.enza interrompere il filo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consiglio un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiacci cappa o gruppo aspirante ad una distance inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
• Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
• Qualora l'aria viziata fosse scaricata in un condotto d'évacuatione, verificare che quest'ultimo non si giàutilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da那一 elettrica.
• Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
• In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
• Prevedere un'aerazione sufficiente qualora un appearechio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Questo apparecchio non deve essere utilizzato da persona (bambini inclusi) con ridotte disponà psichiche, sensoriali o mentali, oppure da persona perché esperenza e conoscenza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL'APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualificato *.

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio.

1) Aprire il cartone della cappa.

FORATURA DEL SOFFITTO

2) Con un filo a piombo, riportare sul soffitto il centro del piano di cottura. Tracciare gli assi paralleli al piano di cottura (Fig. 1).

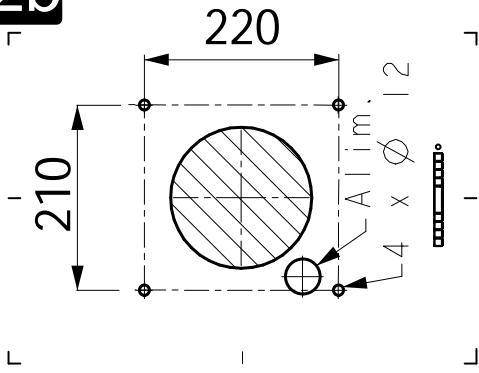

3) Posizione are la sagoma allineandolaagli assi tracciati ed al centro (Fig. 2b).Tracciare il centro dei diversi fori che andranno effettuati.
4) Togliere le viti del camino (Fig. 2a) e togliere il supporto della cappa dal camino Rif. 7.

- FISSAGGIO DEL SUPPORTO CAPPA

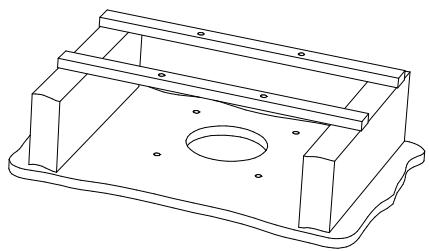

5) Forare il soffitto nel punto di posa della cappa e particare un foro di 40 per il passaggio del cavo di alimentazione (Fig. 2b). Se il soffitto è in cemento, utilizzare 4 tasselli in ghisa per 10, escludere i tasselli in plastica. Se la solidità del soffitto non è sicura, non esitate a renforzarlo a partire dal sottotetto (Fig. 3). Fissare solidamente il supporto della cappa con 4 gambi filettati 10mm
6) Togliere il diffusore (Fig. 4)

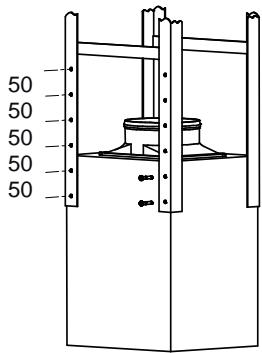

7) Regolare il supporto della cappa sulla scatola motore all'altezza desiderata. La vostra cappa è regolabile in altezza tramite sezioni di 50~mm ; les 8 viti 5 x 10 a testa esagonale alloggiano in fori oblunghi, i quali permettono di effettuire l'appiombo. (Fig. 5 & 6). L'orientamento dei comandi è rappresentato sulla sagoma.

Attenzione : esta fase del montaggio deve essere realizzata da due persone, a causa del peso della cappa.

8) Verificare l'appiombo del camino.

COLLEGAMENTO

- Versione Evacuationa:

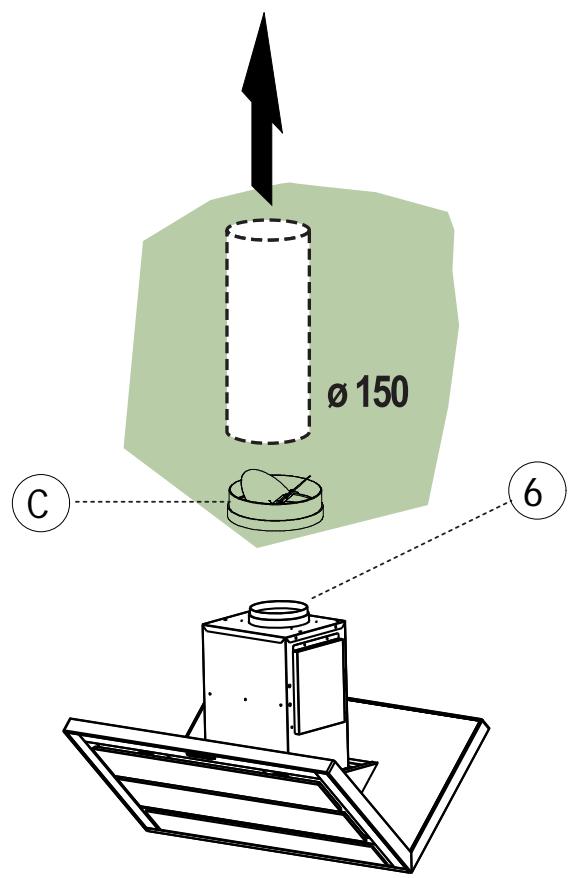

a- Mettere la valvola di non-ritorno C sull'uscita dell'apparecchio (Rif. 6), collegare il tubo flessibile all'evacuatione esterna ed all'uscita dell'apparecchio. Fissare l'assieme tramite collari o nastro adesivo appropriati (Fig. 8).
b- Collegare elettricamente la cappa (vedi paragrafo collegamento elettrico).
c- Posizione are il camino superiore (Rif. 7a), composto da due elementi assemblati tramite 6 asole. Fissare il camino superiore al supporto utilizzando le 2 viti fornite.
d- Verificare di nuovo l'appiombo del camino.

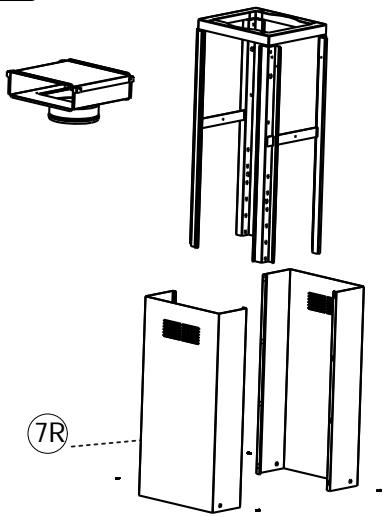

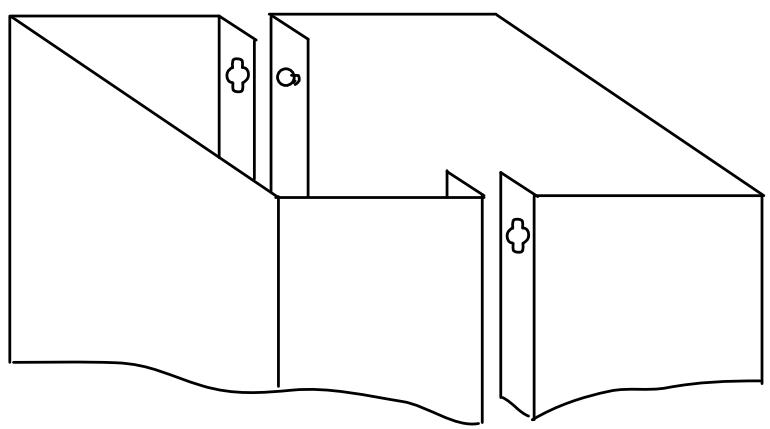

e- Collocare i due elementi del camino inferiore (Rif. 7b) (Fig. 9 & 10).

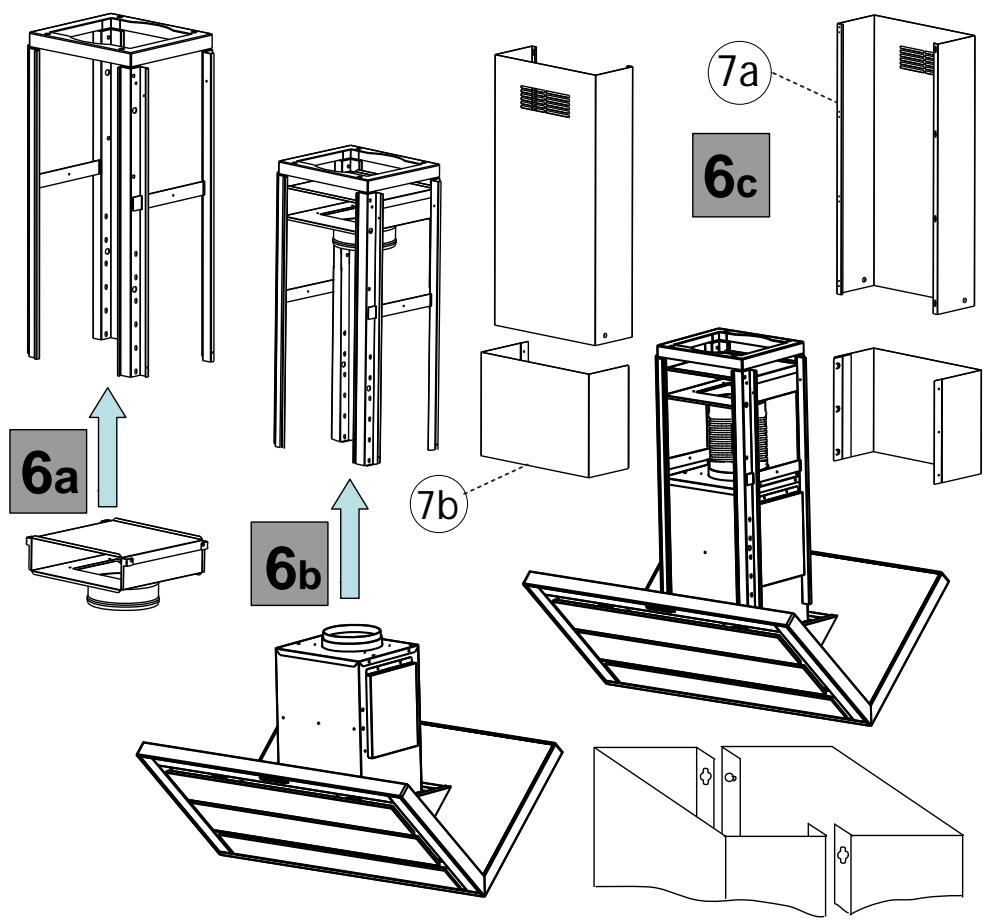

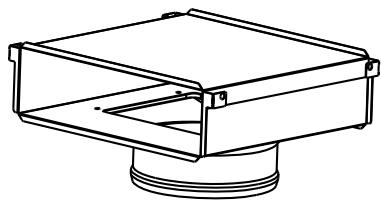

a- Fissare il diffusore R sul supporto del camino (Fig. 6a).
b- Installare un tubo di diametro appropriato (non fornito) fra l'uscita dell'apparecchio (Rif. 6) e l'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati (Fig. 6c).
c-Raccordare elettricamente la cappa (vedi paragrafo collegamento elettrico).
d- Posizione are il camino superiore (Rif. 7a), composto da due elementi assemblati tramite 6 asole. Se la cappa è installata in versione filtrante, verificare che le glieie di uscita corrispondano alla uscite del deflettore R. Fissare il camino superiore al supporto utilizzando le 2 viti fornite.
e- Verificare di nuovo l'appiombo del camino.
g- Collocare i due elementi del camino inferiore (Rif. 7b) (Fig. 9 & 10).

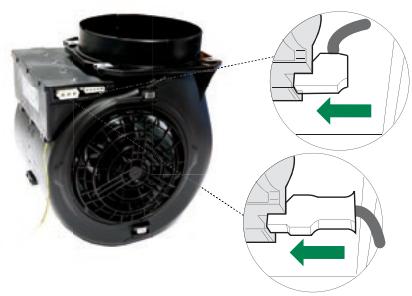

9) Verificare il connettore del motore. (Fig. 11)
10) Verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.

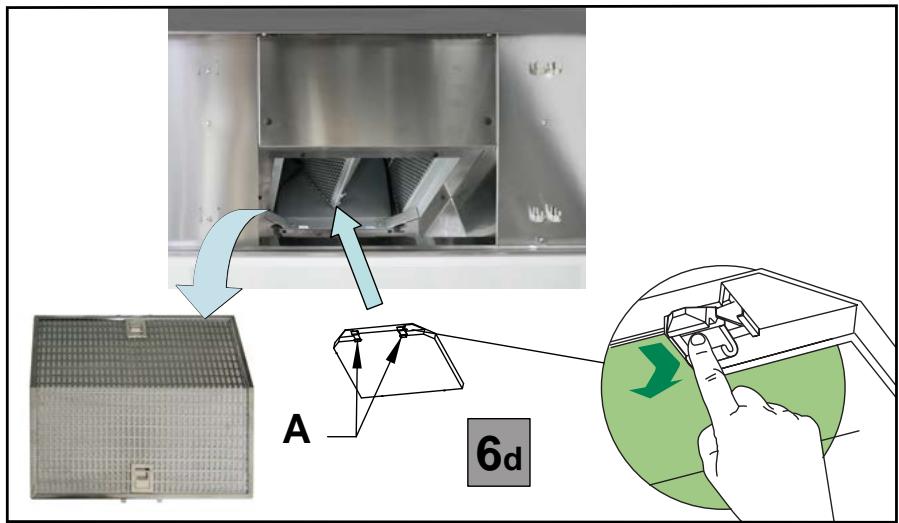

11) Per la versione filtrante : Porre la cartuccia al carbone attivo nel suo alloggamento esercitando una pressione sulle linguette A (Fig. 6d)
12) Mettere il filtri metallici.
13) Fissare i 2 + 2 deflettori Rif.9.

4 FUNZIONAMENTO

Quadro comandi

Tasto	Funzione	Display
A	Accende e spegne il motore di aspirazione all'ultima velocità utilizzata.	Visualizza la velocità impostata
B	Decrementa la velocità di esercizio.
C	Incrementa la velocità di esercizio.
D	Attiva la velocità intensiva da qualsiasi velocitàanche da motore spento, tale velocità è temporiz-zata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentamente impostata.Adatta a fronteggiare le massime emissioni di fu-mi di cottura.	Visualizza HI e il punto in basso a destra lampeggia una volta al secondo.
E	Attiva il motore ad una velocità che consente un'aspirazione di \( {100}{\mathrm{\;m}}^{3}/\mathrm{h} \) per 10 minuti ogni ora,terminati il motore si ferma.Con l'allarme filtri in corso premendo il+taste per circa 3 secondi si effettua il reset dell'al-larme.Tali segnalazioni sono visibili solo a motore spen- to.	Visualizza 24 e il punto in basso a destra lampeggia,meriche il motore è in funzioneTerminata la procedura si spegne la segna-razione precedentamente visualizzata:FF segnala la necessità di lavare i filtri antigrasso metallici.L'allarme entra in funzione dopo 100 ore di lavoro ef- fettivo della Cappa.EF segnala la necessità di sostuire i filtri al carbone attivo e devonoanche es- sere lavati i filtri antigrasso metallici.L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
F	Attiva lo spegnimento automatico ridardato di 30'.Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disat- tiva premendo il tasto o spegnendo il motore.	Visualizza alternativamente la velocità di esercizio e il tempo rimanente allo spegni-ippo della cappa. Il punto in basso a de-stra lampeggia.
G	Accende e spegne l'impianto di illuminazione principale.
H	Accende e spegne le Luci Ambiente

5 CONSIGLI DI UTILIZZO

• Per ottener il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti; per le preparazioni che producono peu vapore, utilizzato di preferenza le velocità più BASSE.
• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo conattenzione costante : l'olio surriscaldato potrebber infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una Frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

• Struttura esterna.

Pulire regolaremente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuatione dell'aria.

• Condotto d'évacuation.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

• Illuminazione.

Prima di effettuare qualiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

• In caso di anomalia di funzionamento, avvisare il vosto istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.

• Staccare la spina dell'apparecchio.

• Esigete sempre l'utilizzo di pezioni di ricambio originali in quanto il non rispetto di但这a prescrizione potrebbe compensettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
• Per ordinare i pezzi di ricambio,indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
• Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuale.

Questa garanzia non copre:

• L'illuminazione : lampade ad incandescenza, alogene.
  -1 filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativailla sicurezza eletrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo / del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziate per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

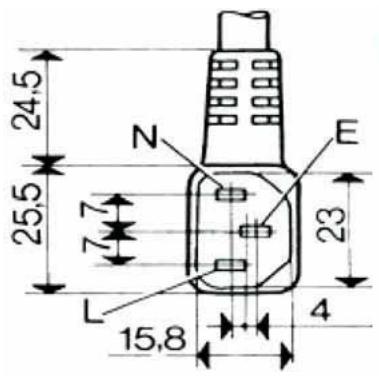

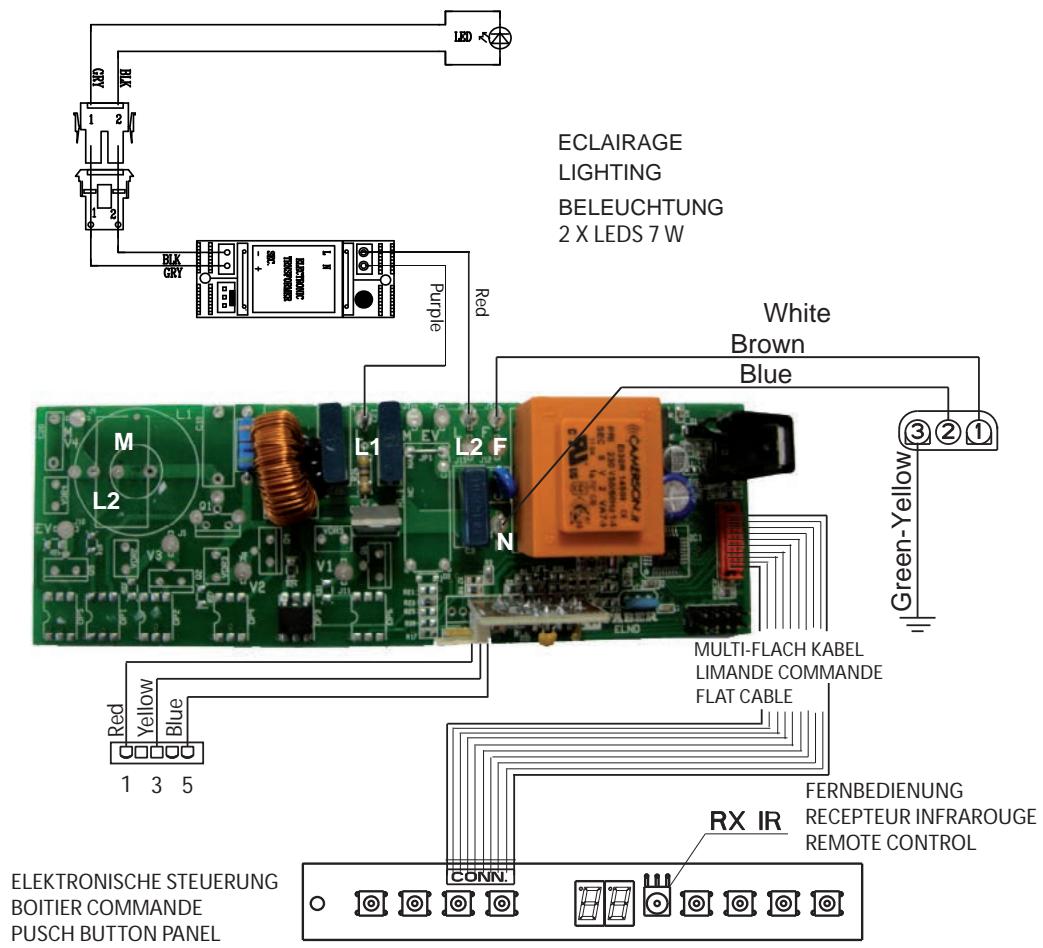

Spira di sicurezza classe 1, 250 V~ 10A

2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

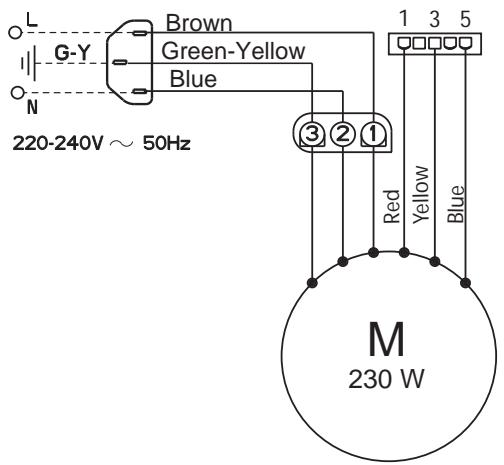

A - AZUR - AZUR - AZUR BLAU

BK - BLACK - NOIR- SCHWARZ

B-BLUE-BLEU-BLAU

Br-BROWN-BRUN-BRAUN

G-Y - GREEN YELLOW - VERT JAUNE - GRUN GELB

Gr - GREY - GRIS - GRAU

L B - LIGHT BLUE - BLEU CLAIR - HELL BLAU

P-PINK-ROSE-ROSA

V - PURPLE - MAUVE - MALVER FARBIG

R-RED-ROUGE-ROT

W-WHITE-BLANC-WEISS

W-P-WHITE PINK-BLANC ROSE-WEISS ROSA

Y - YELLOW - JAUNE - GELB

FRANKE ROBIN LE SPECIALITE FRANÇAI DE L'APRISPATION
Maj (Update)	Désignation
16/01/2013	Vizio/3 centrale depuis :Janvier 2013 (From)
Page
1/1	3S_Vizio_3_C_90_V2013-01

1

3

2a

2b

4

5

8

9

10
11

7

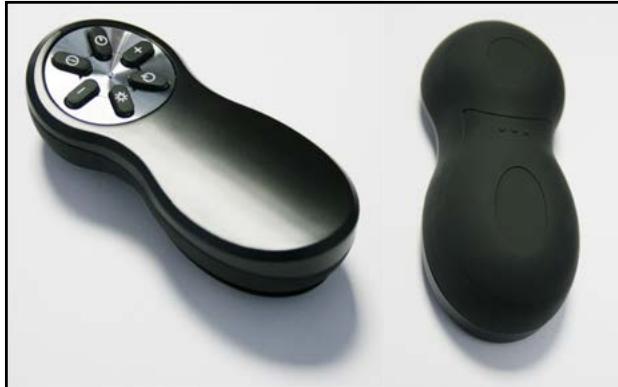

LR03 / AAA / 1,5V

Etichetta all'interno della cappa

Etiqueta de la campana
