GEBRUIKSAANWIJZING PMA-SA1 DENON

Wij verklaren uitsluitend op once verantwoordelijkheid dat dit produit, waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende normen:

EN60065, EN55013, EN55020, EN61000-3-2 en EN61000-3-3.

Volgens de bepalingen van de Richtlijnen 73/23/EEC, 89/336/EEC en 93/68/EEC.

- ÖVERENSSÄMMELSESINTYG

Trek het netsnoer uit wanner u denkt het toestel gedurende een lange periode Niet te gebruiken.

—INHOUD —

1 BENAMINGEN EN FUNKTIES VAN DE BEDIENINGSORGANEN OP HET VOORPANEEL 55 ~ 57
2 AANSLUITINGEN. .58, 59
3 BEDIENING 60

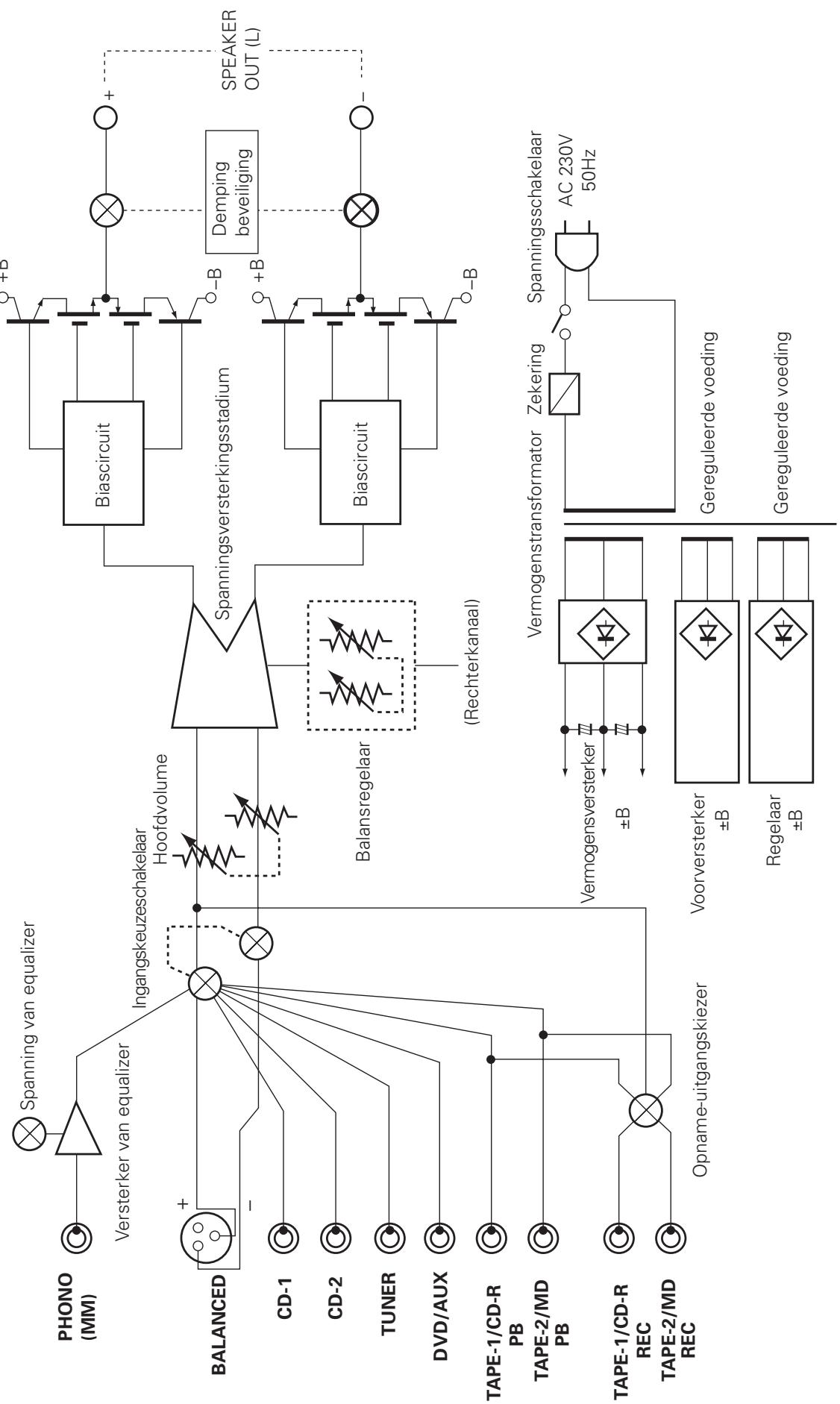

4 BLOKSCHEMA 61
5 IN GEVAL VAN PROBLEMEN 62
6 TECHNISCHE GEGEVENS 63

Kontroleer of de volgende accessoires bij het hoofdtoestel in de doos+zijn verpakt:

(1) Gebruiksaanwijzing 1
(2) Netsnoer 1
(3) Ligst van service-centra 1

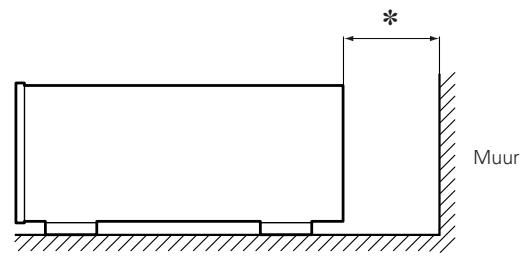

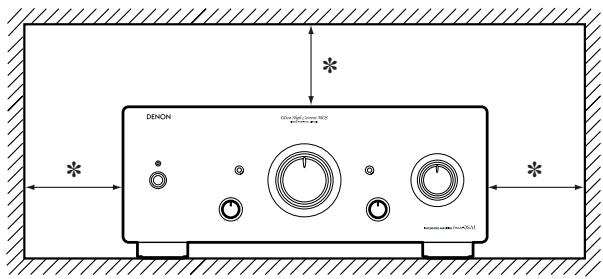

VOORZORGSGMAATREGELEN VOOR INSTALLATIE

Opmerking:

Plaats dit toestel Niet in eenkleine afgesloten ruimte,zoals een boekenkast e.d.,omdat anders anders de warmte Niet afgevoerd kan worden.

* Opmerking

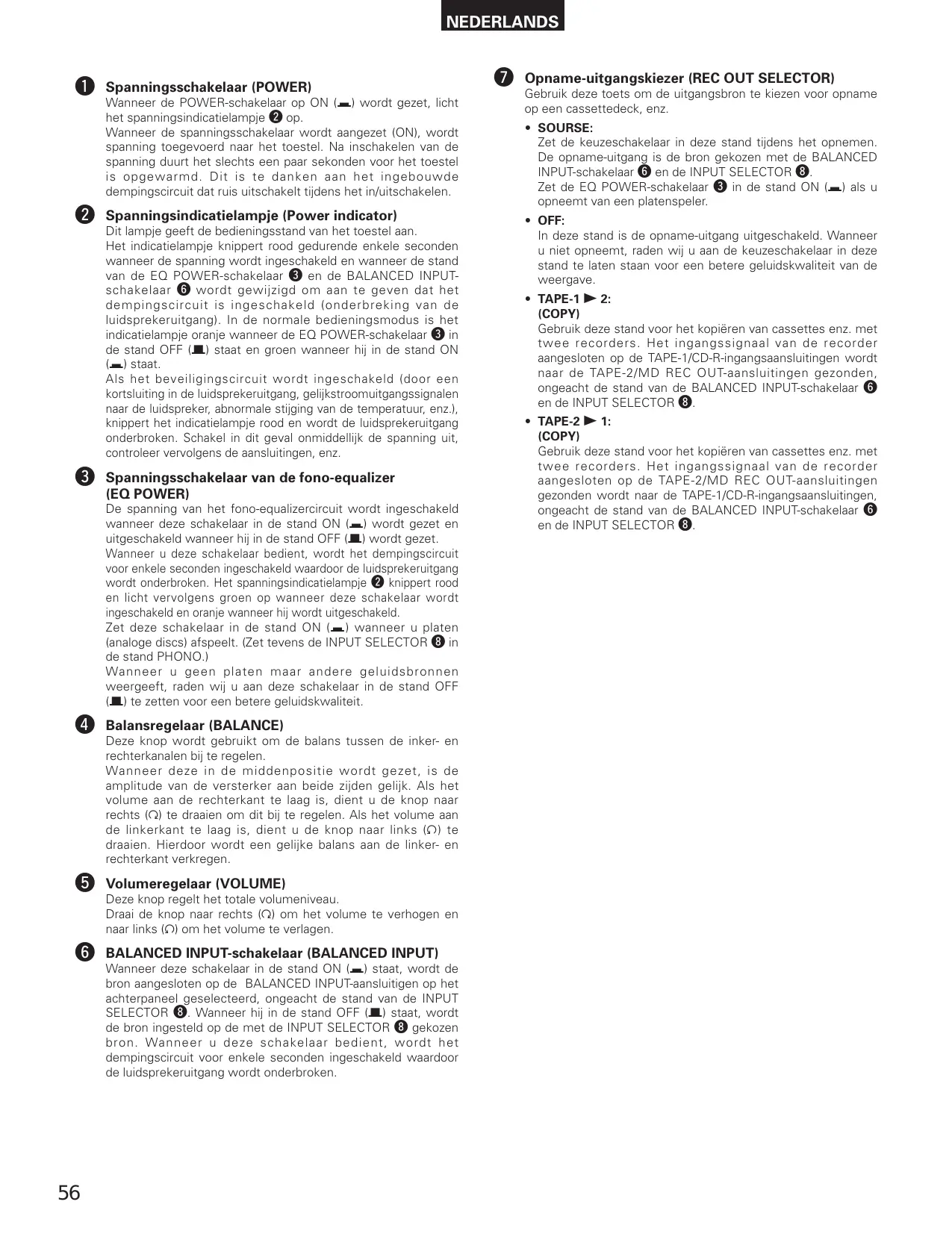

1 BENAMINGEN EN FUNKTIES VAN DE BEDIENINGSORGANEN OP HET VOORPANEL

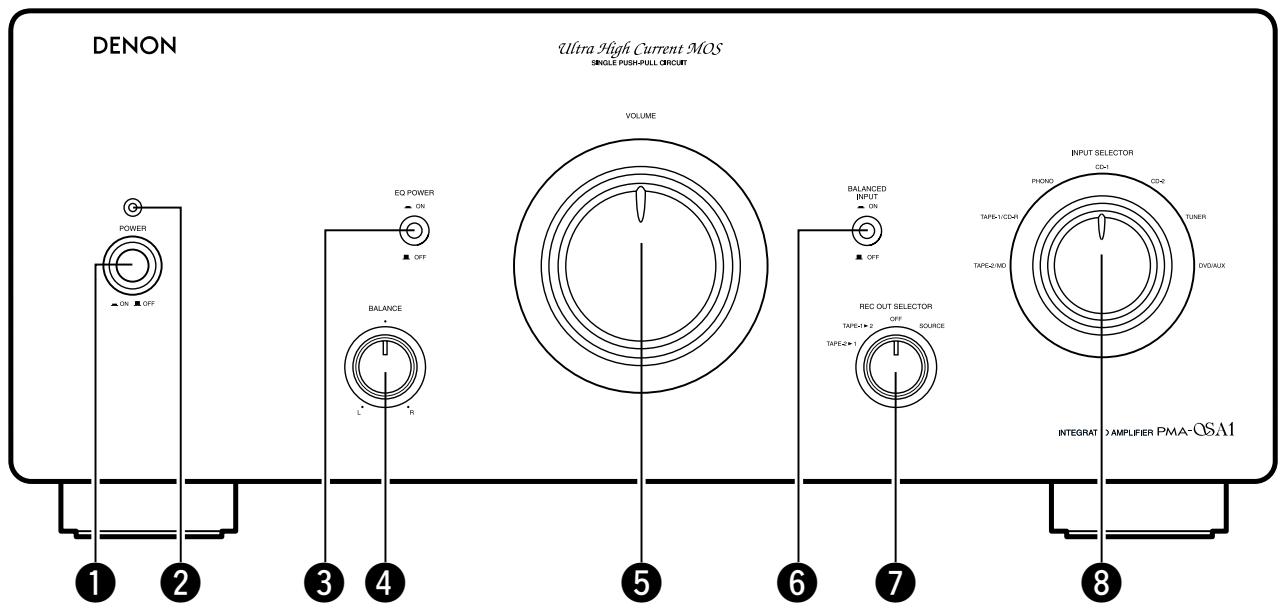

VOORPANEEL

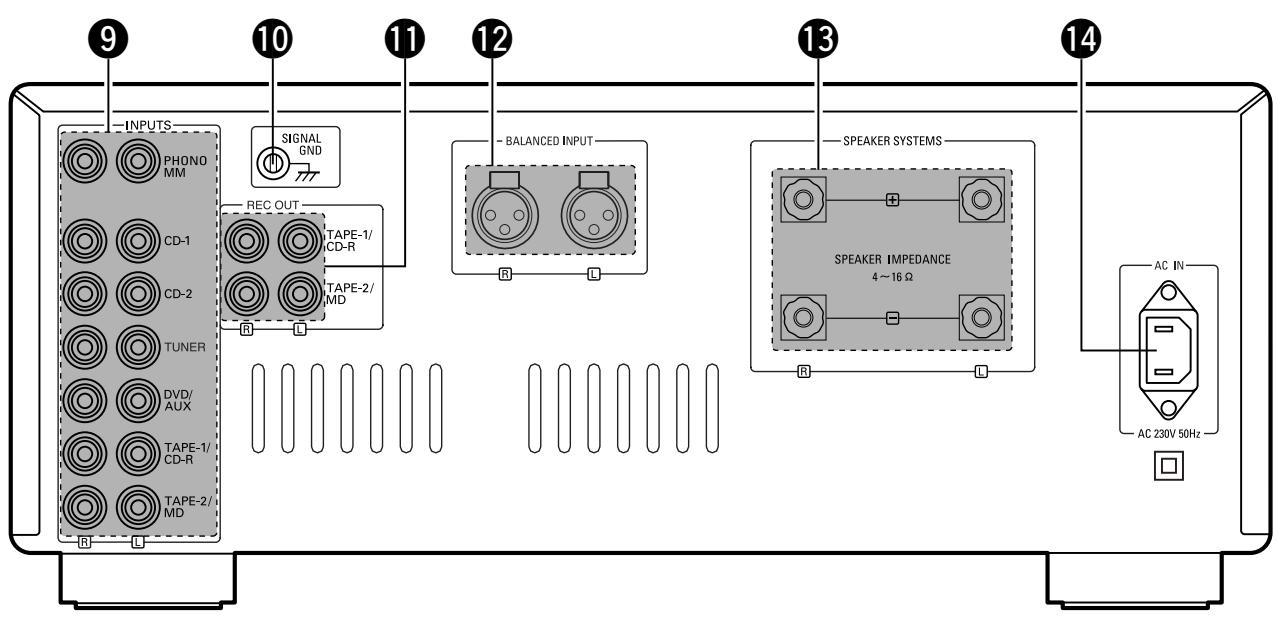

ACHTERPANEL

1 Spanningsschakelaar (POWER)

Wanneer de POWER-schakelaar op ON ( ) worden gezet,licht het spanningsindicatielampje 2 op.

Wanner de spanningssschakelaar wordt aangezet (ON), wordt spanning toegevoerdaar het toestel. Na inschakelen van de spanning duurt het slechts eenaar sekonden voor het toestel is opgewarmd. Dit is te danken aan het ingebouwde dampingscircuit dat ruis uitschakeltijdens het in/uitschakelen.

2 Spanningsindicatielampje (Power indicator)

Dit lampje geeft de bedieningsstand van het toestel aan.

Het individielampje knippert rood gedurende enkele seconden wanner de spanning worden ingeschakeld en wanner de stand van de EQ POWER-schakelaar 3 en de BALANCED INPUTschakelaar 6 wordt gewijzigd om aan te Geven dat het dampingscircuit is ingeschakeld (onderbreking van de luidsprekeruitgang). In de normale bedieningsmodus is het individielampje oranje wanner de EQ POWER-schakelaar 3 in de stand OFF (1) staat en groen wanner hij in de stand ON (2) staat.

Als het beveiligingscircuit worden ingeschakeld (door een kortsluiting in de luidsprekeruitgang, gelijkstroomuitgangssignalen maar de luidspreker, abnormale stijging van de temperatuur, enz.), knippert het indicatielampje rood en worden de luidsprekeruitgang onderbroken. Schakel in dit geval onmiddelijk de spanning uit, controllererervoigens de aansluitingen, enz.

3 Spanningsschakelaar van de fono-equalizer (EQ POWER)

De spanning van het fono-equalizercircuit wordt ingeschakeld wanner deze schakelaar in de stand ON ( ) worden gezet en uitgeschakeld wanner hij in de stand OFF ( ) worden gezet.

Wanner u deze schakelaar bedient, worden het dampingscircuit voor enkele seconden ingeschakeld waardoor de luidsprekeruitgang worden onderbroken. Het spanningsindicatielampje 2 knippert rood enlichtervolgens groen op wanner deze schakelaar worden ingeschakeld en oranje wanner hij wordenuitgeschakeld.

Zet besteht schakelaar in de stand ON ( ) wonneer u platen (analoge discs) aftspeelt. (Zet tevens de INPUT SELECTOR 8 in de stand PHONO.)

Wanner u geen platen maar andere geluidsbronnen weergeeft, raden wij u aan deze schakelaar in de stand OFF (■) tezetten voor een betere geluidskwaliteit.

Balansregelaar (BALANCE)

Deze knop worden gebruikt om de balans:tussen de inker- en rechterkanalen bij te regelen.

Wonneer deze in de middenpositie worden gezet, is de amplitude van de versterker aan beiden zijden gelijk. Als het volume aan de rechterkant te laag is, dient u de knop maar rechts () te draaien om dit bij te regelen. Als het volume aan de linkerkant te laag is, dient u de knop maar links () te draaien. Hierdoor worden een gelijke balans aan de linker- en rechterkant verzregen.

Volumeregelaar (VOLUME)

Deze knop regelt het totale volumeniveau.

Draai de knop maar rechts () om het volume te verhogen en waar links () om het volume te verlagen.

BALANCED INPUT-schakelaar (BALANCED INPUT)

Wanner deze schakelaar in de stand ON (—) staat, worden de bron aangesloten op de BALANCED INPUT-aansluitigen op het achterpaneel geselecteerd, ongeacht de stand van de INPUT SELECTOR ③. Wanner hij in de stand OFF (■) staat, worden de bron ingesteld op de met de INPUT SELECTOR ⑧ gekozen bron. Wanner u deze schakelaar bedient, worden het dampingscircuit voor enkele seconden ingeschakeld waardoor de luidsprekeruitgang worden onderbroken.

Opname-uitgangskiezer (REC OUT SELECTOR)

Gebruik deze toets om de uitgangsbron te kiezen voor opname op een cassettedeck, enz.

SOURSE:

Zet de keuzeschakelaar in deze stand tijdens het opnemen. De opname-uitgang is de bron gekozen met de BALANCED INPUT-schakelaar 6 en de INPUT SELECTOR 8.

Zet de EQ POWER-schakelaar 3 in de stand ON ( ) als u opneemt van een platenspeler.

OFF:

In deze stand is de opname-uitganguitgeschakeld. Wanneer u Niet opneemt, raden wij u aan de keuzeschakelaar in deze stand te latent staan voor een betere geluidskwaliteit van de weergave.

- TAPE-1 2: (COPY)

Gebruik deze stand voor het kopieren van cassettes enz. met twee recorders. Het ingangssignaal van de recorder aangesloten op de TAPE-1/CD-R-ingangsaansluitingen worden maar de TAPE-2/MD REC OUT-aansluitingen gezonden, ongeacht de stand van de BALANCED INPUT-schakelaar 6 en de INPUT SELECTOR 8.

- TAPE-2 1: (COPY)

Gebruik deze stand voor het kopieren van cassettes enz. met twee recorders. Het ingangssignaal van de recorder aangesloten op de TAPE-2/MD REC OUT-aansluitingen gezonden worden maar de TAPE-1/CD-R-ingangsaansluitingen, ongeacht de stand van de BALANCED INPUT-schakelaar 6 en de INPUT SELECTOR 8.

8 Ingangskeuzeschakelaar (INPUT SELECTOR)

Gebruik deze voor het kiezen van de programmabron.

• TAPE-2/MD:

Gebruik deze stand wanner u het cassettedeck, enz., aangesloten op de TAPE-2/MD-klemmen gebruikt.

• TAPE-1/CD-R:

Gebruik deze stand wanner u het cassettedeck, enz., aangesloten op de TAPE-1/CD-R-klemmen gebruikt.

PHONO:

Gebruik deze stand wanner u de platenspeler aangesloten op de PHONO-klemmen gelebruikt.

OPMERKING:

Zet de EQ POWER-schakelaar 3 in de stand ON ( ).

CD-1:

Gebruikt om maar een compact-discspeler of een andere element te luisteren dat is aangesloten op de CD-1-klemmen.

CD-2:

Gebruikt om maar een compact-discspeler of een andere element te luisteren dat is aangesloten op de CD-2-klemmen.

TUNER:

Gebruikt voor het weergeven van een element, zoals een FM/AM-tuner of een TV-tuner, dat is aangesloten op de TUNER-klemmen.

DVD/AUX:

Gebruikt voor het weergeven van een element, zoals een HiFi-videorecorder, een TV-tuner of een cassettedeck, dat is aangesloten op de DVD/AUX-klemmen.

9 Ingangsaansluitingen (INPUTS)

Dit zijn ingangsaansluitpunten voor CD-spelers, draaiafels,

AM/FM-tuners, cassettecks en andere weergavecomponenten.

OPMERKING:

De PHONO-ingangsklemen zijn voorzien van een korte penstekker. Verwijder deze stekker om een platenspeler aan te sluiten. Bewaar de verwijderde korte penstekker op een veilige plaat, zodate u hem Niet verliest.

10 Aardingsaansluiting (SIGNAL GND)

Sluit hierop het aardingssnoer van de draaitafel aan.

OPMERKING:

Deze klem worden gebrukt om ruis te onderdukken wonneer een platenspeler enz. is aangesloten.

Dit zijn opname-uitgangsaansluitingen voor aansluiting op cassettedecks of andere recorders.

12 BALANCED INPUT-aansluitingen (BALANCED INPUT)

Dit zijn Cannon-ingangsaansluitingen voor het aansluten van een CD-speler of een andere weergavecomponent uitgerust met gebalanceerde uitgangen.

De polariteit van de pennen is als volgt:

13 Luidsprekersystemeamsaansluitingen (SPEAKER SYSTEMS)

Sluit hierop de luidsprekersystemen aan.

OPMERKING:

De luidsprekeruitgang van de PMA-SA1 heeft een BTL-configatie (Bridge Tied Load: brugschakeling): een geinverteerd fasesignaal worden naat de "Θ"-aansluiting gezonden en een Niet-geinverteerd fasesignaal waar de "⊕"-aansluiting. Gebruik deze aansluitingen Niet voor het aansluiten van een apparaat (zoals een audiokanaalkiezer) om te kiezen:tussen verschilende versterkers ofoor een ander soort aansluiting (luidspreker-matrixaansluiting, enz.) dan de normale luidsprekeraansluitingen (zie pagina 59). Dergelijkke aansluitingen konnen beschadiging tot gevolg hebben.

14 Netingang (AC IN)

Sluit hierop het bijgeleverde netsnoer aan.

Gebruik uitsluitend het bijgeleverde netsnoer.

2 AANSLUITINGEN

Aansluiten van de luidsprekers

• Luidsprekerimpedantie
• Gebruik luidsprekers met een impedantie van 4 tot 16 Ω/ohm.
• Het beveiligingscircuit treedt möglichk in werkig als luidsprekers met een andere impedantie worden aangesloten.
• Sluit de snoeren die de luidsprekerklemmen verbinden met de luidsprekersystemen aan met de juiste polariteiten ( op , op ). Indien u dit Niet doet, zal de centrale klank zwak klinken en is de positie van de verschillende instrumenten onduid elijk, met nefaste gevolgen voor het stereo-effect.
• Zorg er bij het aansluiten van de luidsprekers voor dat de kerndraten van de luidsprekersnoeren Niet uit de klemmen steken en Niet met andere klemmen, met elaar of met het中断paneel in contact komen.

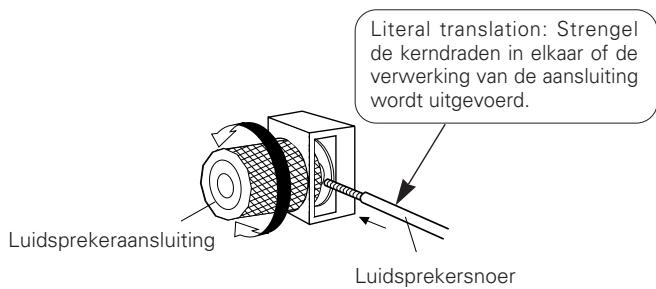

• Aansluiten van de luidsprekersnoeren

① Verwijder de isolatie van het uiteinde van het snoer.
② Strengel de kerndraden in elkaar.
③ Draai de luidsprekerklem in gegenwijzerzin om los te draieren.
④ Steek de kerndraden van het snoer volledig in en draai de klem verzolgens in wijzerzin om ze vast tezetten.

WAARSCHUWING

Beschermingscircuit

Dit toestel is uitgerust met een snel werkend beschemmingscircuit. Dit circuit beschermt het interne schakelschema gegen beschadiging tengevolge van hoge spanningsstromen wanner de luidsprekeraansluitingen Niet volledig zijn aangesloten of een uitvoer worden opgewekt door een kortsluiting. De werking van dit beschemmingscircuit schakelt de uitvoer maar de luidsprekers uit. Indien dit gebeurt dient u de spanningaar het toestel uit te schakenen en de aansluitingen op de luidsprekers te kontroleren. Daarna schakelt u de spanningeer in. Nadat het geluid eenaar sekonden is gedempt, zal het toestel normal gaan werkken.

OPMERKING:

Raak NOoit de luidsprekerklemmen aan wanner de spanning is ingeschakeld.

Dit zou können resulteren in een elektrische schok.

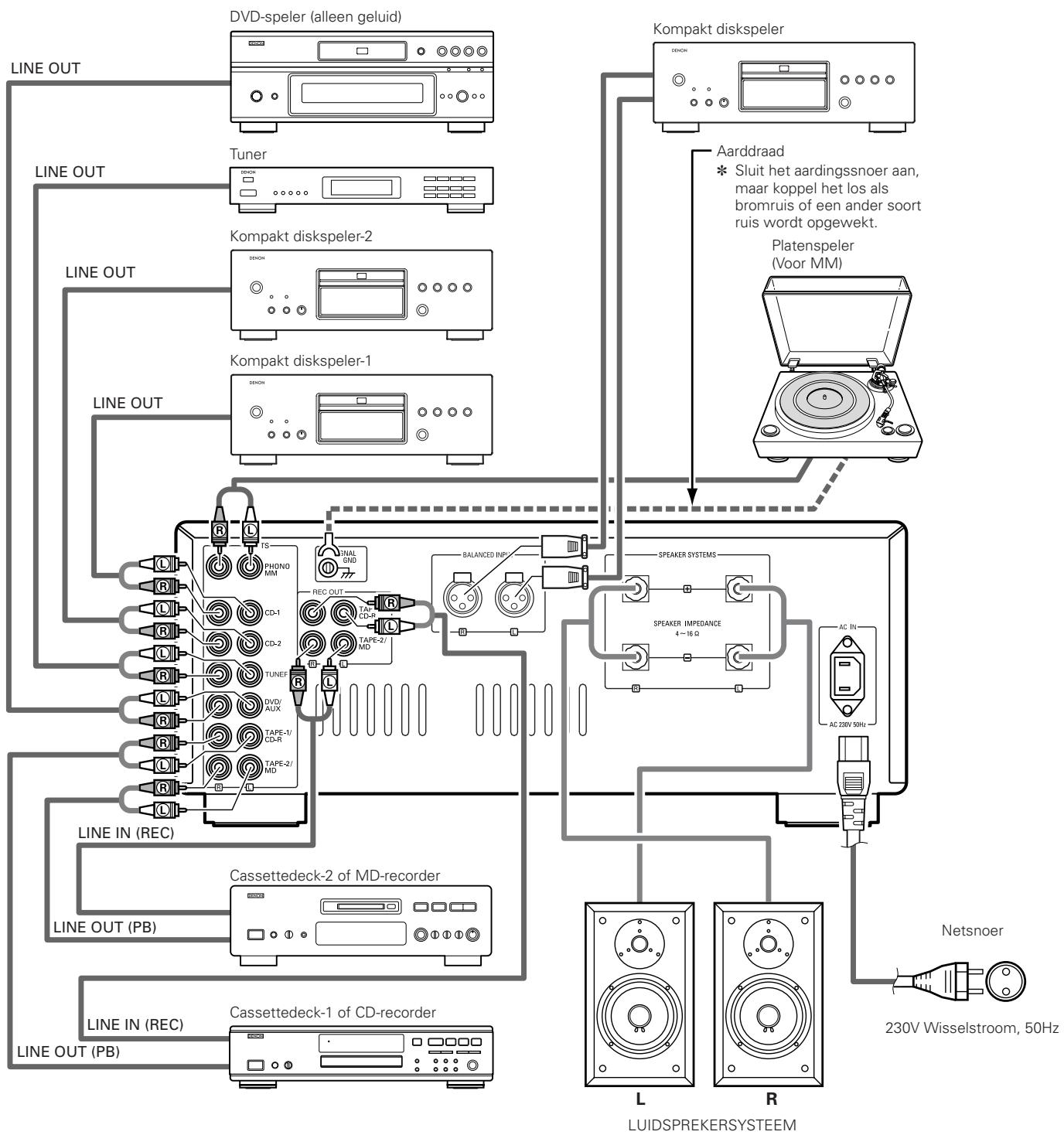

Waarschuwingen en aansluitingen

• Steek het netsnoer pas in als alle aansluitingen gemaakt zich.
• Sluit de linker- en rechterkanalen juist aan.

• Steek de stekkers stevig in. Losse aansluitingen können ruisveroorzaken.

• De PHONO-ingangsaansluitingen zijn uiterst gevoelig; verhoog waarom het volume Niet wanner geen penstekkersnoeren zijn aangesloten. Als u dit wel doet, kan dit leiden tot inductieruis (gebulder) in de luidsprekers. Wanner geen penstekke rsnoeren zijn aangesloten,要去 u de bijgeleverde kortsluit-penstekker insteken.

3 BEDIENING (Zie bladzijde 55.)

VOORBEREIDING

1. KONTROLEREN VAN DE AANSLUITINGEN

• Kontroleer of alle aansluitingen goed tot stand+zijn gebracht door het achterpaneel te bekijken.
• Kontroleer de polariteit (positieve en negatieve) van de aansluitingen en de gevoeligheid van de stereoscheiding (rechtsnoor op rechterkanaalaansluitpunt, en linkersnoor op linkerkanaalaansluitpunt).
• Kontroleer de gevoeligheid van de pensnoeraansluiting.

2. INSTELLING VAN IEDERE KNOP

• Draai de volumeknop ⑤aar links in de minimumstand.

Na kontroleren van bovenstaande punten, de spanning inschakelen, waarna na een pauk seconden de versterker maar is voor gebruik.

WEERGAVE VAN EEN PLAAT

1. Zet de EQ POWER-schakelaar ③ op "ON".
2. Zet de ingangskeuzeschakelaar (INPUT SELECTOR) ⑧ in de stand "PHONO".
3. Stel de platenspeler in werkung en geef deplaat weeR.
4. Draai aan de VOLUME-knop 5 om het gewenste volume in te stellen.

WEERGAVE MET DE KOMPAKT DISKSPELER

1. Zet de ingangskeuzeschakelaar (INPUT SELECTOR) 8 in de stand "CD-1".
2. Stel de kompakt diskspeler in werking.
3. Draai aan de VOLUME-knop 5 om het gewenste volume in te stellen.

WEERGAVE MET DE KOMPAKT DISKSPELER

1. Zet de ingangskeuzeschakelaar (INPUT SELECTOR) ⑧ in de stand "CD-2".
2. Stel de kompakt diskspeler in werkung.
3. Draai aan de VOLUME-knop 5 om het gewenste volume in te stellen.

ONTVANGST VAN RADIOPROGRAMMA'S

1. Zet de ingangskeuzeschakelaar (INPUT SELECTOR) ⑧ in de stand "TUNER".
2. Stel de tuner in werkung en stem af op een radioprogramma.
3. Draai aan de VOLUME-knop ⑤ om het gewenste volume in te stellen.

WEERGAVE VAN AUDIO-APPARATUUR AANGESLOTEN OP DE DVD/AUX-AANSLUITINGEN

1. Zet de INPUT SELECTOR-schakelaar 8 in de stand "DVD/AUX".
2. Bedien de audio-apparatuur.
3. Draai aan de VOLUME-knop 5 om het gewenste volume in te stellen.

WEERGAVE VAN AUDIO-APPARATUUR AANGESLOTEN OP GEBALANCEERDE INGANGSAANSLUITINGEN

1. Zet de BALANCED INPUT-schakelaar op "ON".
2. Bedien de audio-apparatuur.
3. Draai aan de VOLUME-knop 5 om het gewenste volume in te stellen.

1. Zet de ingangskeuzeschakelaar (INPUT SELECTOR) 8 in de stand "TAPE-1/CD-R" of "TAPE-2/MD".
2. Stel het tape-deck in werkinq.
3. Draai aan de VOLUME-knop ⑤ om het gewenste volume in te stellen.

1. Zet de BALANCED INPUT-schakelaar 6 en de INPUT SELECTORSchakelaar 8 op de programmabron die u wilt opnemen.
2. Zet de REC OUT SELECTOR-schakelaar 7 op "SOURCE".
3. Start de weergave van de programmabron.
4. Start de opname met het component dat is aangesloten op "TAPE-1/CD-R" of "TAPE-2/MD".

KOPIEREN VAN EEN CASSETTE OP EEN ANDERE

Om de kopiieren van TAPE-1/CD-R maar TAPE-2/MD,要去 u de REC OUT SELECTOR-schakelaar (opname-uitgangskiezer) ⑦ instellen op "TAPE-1 2".

Om de kopiernen van TAPE-2/MD maar TAPE-1/CD-R,要去 u de REC OUT SELECTOR-schakelaar (opname-uitgangskiezer) ⑦ instellen op "TAPE-2 ▷ 1".

5 IN GEVAL VAN PROBLEMEN

Controller het volgende alvorens te veronderstellen dat er een probleem is met het toestel.

1. Zijn alle aansluitingen correct?
2. Wordt het toestel gebruikt volgens de bedieningsinstructies?
3. Worden de luidsprekers en de ingangselementen juist bediend?

Als het toestel Niet lijkt te werkken zoals het hoor, controller dan onderstaande punten. Als geen van deze punten van toepassing is, is het toestel möglich defect. Schakel de spanning onmiddelijk uit en wend u tot uw verkooppunt.

	Symptomen	Oorzaak	Maatregelen	Biadzijde
Vaalk voorkomende problemen bij het beluisteren van platen, cassettes, FM-uitendingen, enz.	Het spanningsindicatielampjeicht Niet op wanner de POWER-schakelaar worden ingeschakeld.	• Het netsnoor is Niet aangesloten.	• Controller of de stekker in het contact steekt.	59
	Het spanningsindicatielampjeicht op maar er worden geen geluid weergegeven.	• De luidsprekersnoren zijn slecht aangesloten. • De INPUT SELECTOR (ingangskeuze-schakelaar) staat nicht in de juiste stand. • De VOLUME-regelaar is omlaag gedraid. • De ingangssnoren zijn slecht aangesloten.	• Sluit goed aan. • Zet in de juiste stand. • Stel in op een geschiktiveau. • Sluit goed aan.	58, 59 57, 60 56, 60 59
	De klank komt slechts van één Kant.	• De luidsprekersnoren zijn slecht aangesloten. • De ingangssnoren zijn slecht aangesloten. • Links/rechts-balans verkeerd ingesteld.	• Sluit goed aan. • Sluit goed aan. • Stel de BALANCE-regelaar (balans) in.	58, 59 59 56, 60
	Volumeniveau van tuner en platenspeler is Niet hetzelfde.	• Tuner-en platenspeleruitgangen verschillen van elkaar.	• Pas de uitgang van de tuner aan aan de uitgang van de platenspeler als de tuner voorzien is van een uitgangsregelaar.	-
	Posities van instrumenten omgekeerd bij stereobronnen.	• Linkse enrechtse luidspreker-of ingangssnoeren zijn verwisseld.	• Controller de aansluitingen links/rechts.	58, 59
Problemen die zich voordoen tijdens het afspelen van grammofoonplaten.	Er worden geen geluid weergegeven.	• De EQ POWER-schakelaar staat nicht op "ON".	• Zet de EQ POWER-schakelaar op "ON".	56, 60
	U hoor een dreunend geluidijdens het afspelen van grammofoonplaten.	• Aardingsssnoer van platenspeler is Niet aangesloten. • Ingangssnoeren slecht aangesloten op de PHONO-klemmen gebruikt. • Interferentie van een TV of videorecorder die dicht bij de platenspeler staat.	• Sluit goed aan. • Sluit goed aan. • Verander van installmentieplaats.	59 59 -
	U hoor een fluittoon wanner u het volume omhoog draaijtijdens het afspelen van grammofoonplaten.	• De platenspeler en de luidspreker-systemen staan te dicht bij elkaar. • Vloer is zacht en sterk onderhevig aan trillingen.	• Zet de luidsprekersystemen zo ver möglichk van de platenspeler. • Gebruik een kussen om de trillingen die van de vloer worden overgebracht maar de luidsprekers op te vangen. Als de platenspeler Niet is uitergerust met isolatoren, moet u audio-isolatoren, verkrijngbaar in audiozaken, gebruiken.	- -
	Geluid is verrormd.	• Naalddruk Niet sterk genoeg. • Vuil op het punje van de naald. • Defect platenspelerelement.	• Zorg voor de juiste druk. • Controller het punje van de naald. • Vervang het element.	- -

Nominaal uitgangsvermögen:	Beide kanalen aangedreven (CD-1 → SP OUT)
	50 W + 50 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,07 % T.H.D.)
	100 W + 100 W (4 Ω/ohm, 1 kHz met 0,7 % T.H.D.)
Totale harmonische verrorming:	0,007 % (-3 dB bij nominale uitgang) 8 Ω/ohm, 1 kHz
Uitgangsklemmen:	Luidsprekerbelasting 4 ~ 16 Ω/ohm

- VOORVERSTERKERGEDEELTE

PHONO-EQUALIZER Nominale uitgang: 150 mV

(opname-uitgangsaansluting)

Ingangsgevoeligkeit/Ingangsimpedantie:

	PHONO (MM):	2,5 mV/47 kΩ/kohm
	CD-1, CD-2, TUNER, DVD/AUX, TAPE-1/CD-R, TAPE-2/MD	105 mV/47 kΩ/kohm
	BALANCED:	105 mV/100 kΩ/kohm
RIAA-afwijking:	PHONO: 20 Hz ~ 20 kHz ±0,3 dB

GLOBALE KENMERKEN

Signal-tot-ruis verholding (IHFA network):

PHONO (MM): CD-1, CD-2, TUNER, DVD/AUX, TAPE-1/CD-R, TAPE-2/MD, BALANCED	88 dB (ingangsaansluitingen kortgesloten, 5 mV ingangssignaal)
	105 dB (ingangsaansluitingen kortgesloten)

- ANDERE

Voeding: 230 V Wechselstrom, 50 Hz

Stroomverbruik: 230 W (IEC)

Stroomverbruik Afmetingen: 434 (B) x 181 (H) x 508 (D) mm (voetjes, regelaars en aansluitingen inbegrepen)

Gewicht: 30,0 kg

• De maximale afmetingen omvatten regelaars, aansluitingen en afdekkingen.

(B) = breedte, (H) = hoogte, (D) = diepte

• Technische gegevens en functies zich onder voorbehoud en konnen zonder kennisgeving worden gewijzigd met het oog op verbeteringen.
