Producttype	Draagbare keyboardsynthesizer
Merk	ROLAND
Model	LUCINA AX-09
Toetsenbord	37 toetsen met aanslaggevoeligheid
Maximale polyfonie	128 stemmen
Geluiden	144 normale geluiden + 6 speciale geluiden
Controllers	D-Beam-controller, modulatielint, touch-controller
Aansluitingen	OUTPUT-aansluitingen (L/MONO, R), PHONES-hoofdtelefoonaansluiting, EXT IN-aansluiting, FOOT PEDAL-aansluiting, USB COMPUTER-aansluiting, USB MEMORY-poort, MIDI OUT-aansluiting
Voeding	Netadapter (meegeleverd) of 8 oplaadbare Ni-MH AA-batterijen
Stroomverbruik	600 mA
Batterijduur	Ongeveer 4 uur
Afmetingen	832 (B) x 245 (D) x 95 (H) mm
Gewicht	3,7 kg (zonder adapter)
Meegeleverde accessoires	Handleiding, snelle startgids, instructie-dvd, schouderriem, sticker, USB-dop, netadapter
Opties	DP-serie schakelpedaal, EV-5 expressiepedaal, USB-stick
Ondersteunde audioformaten	MP3 (44,1 kHz, 32-320 kbps), WAV, AIFF (44,1 kHz, 8/16/24 bits)
Hoofdfuncties	Geluidsselectie, favorieten, transpositie, octaaf, D-Beam, modulatie, touch, pedaal, USB-audiospeler, V-LINK, MIDI
Onderhoud	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Volg de instructies in de handleiding. Open het apparaat niet. Gebruik alleen de meegeleverde adapter. Niet blootstellen aan water of hitte.
Onderdelen en repareerbaarheid	Neem contact op met een erkend Roland-onderhoudscentrum voor reparaties. Geen door de gebruiker vervangbare onderdelen behalve batterijen.

Veelgestelde vragen - LUCINA AX-09 ROLAND

Hoe schakel ik het instrument in en selecteer ik een geluid?

Zet het apparaat aan met de POWER-schakelaar aan de achterkant. Om een normaal geluid te selecteren, druk op een TONE [1] tot [6]-knop om een groep te kiezen en gebruik vervolgens de INC/+- of DEC/--knoppen door de 24 geluiden van de groep te bladeren. Voor speciale geluiden, druk op SPECIAL TONE en vervolgens op een TONE-knop.

Hoe gebruik ik de D-Beam-controller?

De D-Beam-controller reageert op de beweging van uw hand boven de sensor. Druk op een van de knoppen PITCH, FILTER of ASSIGNABLE om het effect te selecteren. Beweeg vervolgens uw hand verticaal boven de sensor om de toonhoogte, klankkleur of het toegewezen effect in real-time te wijzigen.

Hoe sluit ik een sustainpedaal aan?

Sluit een Roland DP-serie schakelpedaal (apart verkrijgbaar) aan op de FOOT PEDAL-aansluiting aan de achterkant. Het pedaal werkt standaard in de Hold-modus (noten vasthouden). Om de toewijzing te wijzigen, houd SHIFT ingedrukt en druk tweemaal op V-LINK, stel vervolgens in met INC/+/DEC/-.

Hoe sla ik een favoriet geluid op?

Selecteer het gewenste normale geluid. Druk op WRITE (de knop gaat branden), kies vervolgens een bank A of B met de FAVORITE-knoppen. Druk daarna op een TONE [1] tot [6]-knop voor de geheugenlocatie. Het geluid wordt opgeslagen en de WRITE-knop gaat uit.

Hoe speel ik audiobestanden af vanaf een USB-stick?

Kopieer MP3-, WAV- of AIFF-bestanden (44,1 kHz) naar de root van een USB-stick geformatteerd in FAT. Steek de stick in de USB MEMORY-poort. Druk op AUDIO PLAYER (de knop gaat branden). Gebruik INC/+/DEC/- terwijl u AUDIO PLAYER ingedrukt houdt om een nummer te selecteren en druk vervolgens op ▶/■/PREVIEW om af te spelen/pauzeren.

Hoe transponeer ik het toetsenbord?

Houd de TRANSPOSE-knop ingedrukt. Terwijl u deze ingedrukt houdt, druk op OCTAVE [+] om een halve toon omhoog te gaan of OCTAVE [-] om omlaag te gaan. De transpositiewaarde varieert van -5 tot +6. Laat TRANSPOSE los om te bevestigen. De knop gaat branden als de waarde anders is dan 0.

Hoe voer ik een fabrieksreset uit?

Zet het apparaat uit. Houd de knoppen FAVORITE [A], [B] en WRITE ingedrukt en zet het apparaat weer aan. Het scherm toont 'UEL' (utiliteitsmodus). Druk op TONE [5] voor 'F E' (Factory Reset). Druk op WRITE om te bevestigen. Het scherm toont 'dnE' wanneer klaar. Zet het apparaat uit en weer aan.

Wat is de batterijduur?

Met 8 oplaadbare Ni-MH AA-batterijen is de batterijduur ongeveer 4 uur bij continu gebruik. Gebruik geen alkaline- of zink-koolstofbatterijen. Wanneer de batterijen bijna leeg zijn, knipperen drie puntjes op het scherm en verschijnt 'Lo'. Controleer het niveau door SHIFT ingedrukt te houden en op LOCK te drukken (weergave in %).

Wat te doen als het instrument geen geluid produceert?

Controleer of de versterker of luidsprekers zijn ingeschakeld en het volume voldoende is. Zorg ervoor dat de VOLUME-knop niet op minimum staat. Controleer de aansluitingen van de audiokabels. Als u een hoofdtelefoon gebruikt, controleer of deze goed is aangesloten. Probeer een ander geluid te selecteren. Als het probleem aanhoudt, controleer dan de batterijen of de netadapter.

Hoe stem ik het instrument?

Houd SHIFT ingedrukt en druk op TRANSPOSE om de algemene stemming (kamertoon) in te stellen van 415,3 tot 466,2 Hz (standaard: 440 Hz). Gebruik INC/+/DEC/- om aan te passen. Voor de toonladder, houd SHIFT ingedrukt en druk tweemaal op TRANSPOSE om te kiezen tussen gelijkzwevende stemming (E9L) of Arabische stemming (Arb).

GEBRUIKSAANWIJZING LUCINA AX-09 ROLAND

Gebruikershandleiding

For the U.K.

• In totaal 144 geluiden zorgen voor een compleet scala dat niet alleen bestaat uit synthesizergeluiden, maar ook uit piano, orgel, violen, koper en gitaar; alle geluiden zijn bovendien direct gereed voor gebruik.
• Daarnaast zijn er zes zeer expressieve speciale klanken beschikbaar.

Dit zijn zes hoogwaardige klanken die speciaal voor de Lucina AX-09 zijn ontwikkeld (synth. leadgeluid, polyfoon synthesizergeluid, synth. basgeluid, jazz-scatgeluid, vioolgeluid, trombonegeluid).

Eenvoudig te gebruiken!

• Eenvoudige bediening: u hoeft enkel het apparaat in te schakelen en een geluid te kiezen.
• Met de lichtgewicht, stijlvolle buitenkant en ondersteuning voor batterijgebruik, kunt u de Lucina AX-09 altijd en overal bespelen. Doordat u de Lucina AX-09 over uw schouder kunt hangen, kunt u een actiever en veelzijdiger optreden geven.

Spelen was nog nooit zo plezierig!

• Alle unieke expressieve mogelijkheden van een traditionele synthesizer zijn nu binnen handbereik met de D Beam-controller, de modulatiebalk en de touch-controller van de Lucina AX-09.
• U kunt gemakkelijk meespelen met uw favoriete muziek door uw draagbare audiospeler aan te sluiten op de EXT IN-aansluiting, of door gebruik te maken van de afspeelfunctie van het USB-geheugen.

Weergave van letters op de Lucina AX-09

$$ \begin{array}{l} \text{ABCDEFGHIJKLMNOPQRSTUVWXYZ} \ \text{AbcdefGh, JELNoP9, StUWHY2} \end{array} $$

Copyright © 2010 ROLAND CORPORATION

Alle rechten voorbehouden. Niets uit deze uitgave mag op enige manier worden gereproduceerd zonder schriftelijke toestemming van ROLAND CORPORATION.

Lees de volgende hoofdstukken zorgvuldig voordat u dit apparaat gebruikt: 'HET APPARAAT VEILIG GEBRUIKEN' (p. 24) en 'BELANGRIJKE OPMERKINGEN' (p. 25). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe apparaat goed begrijpt, kunt u het beste de gehele gebruikershandleiding lezen. De handleiding moet als handig naslagwerk worden bewaard.

Functies....2

Weergave van letters op de Lucina AX-09 ..... 2

Inhoudsopgave....3

Paneelbeschrijvingen....4

Voorpaneel 4

Onderpaneel....5

Achterpaneel 5

Informatie over batterijen....6

Batterijen plaatsen 6

Controleren van het resterende batterijvermogen 6

Batterijen verwijderen....6

Voorbereiding....7

De netstroomadapter aansluiten 7

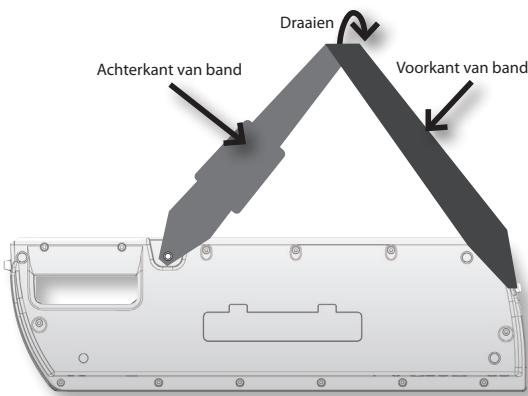

De band bevestigen....7

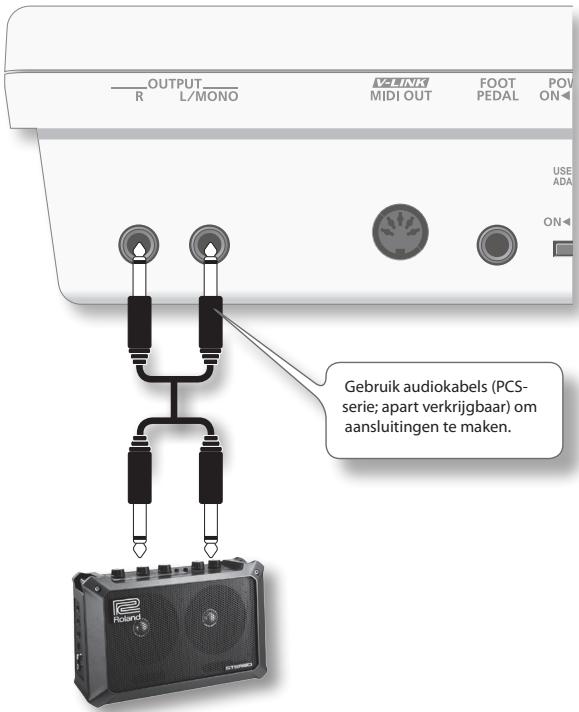

Luidspreker aansluiten 8

Een hoofdtelefoon aansluiten 8

De stroom inschakelen 8

Klanken selecteren 9

Een gewone klank selecteren....9

Een speciale klank selecteren 9

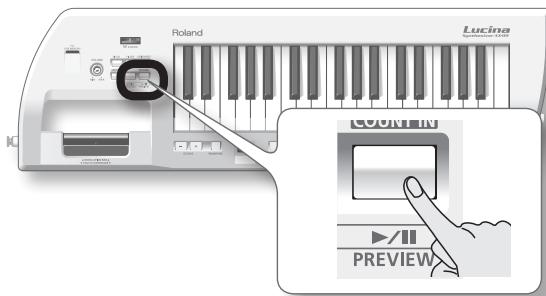

Klanken voorbeluisteren.... 9

Veelgebruikte klanken in het geheugen registreren (FAVORITE)....10

De speelfuncties gebruiken .....11

Het klavierbereik met octaven verhogen of verlagen 11

Het klavierbereik met halve tonen verhogen of verlagen 11

De touch-controller gebruiken.... 11

Het toonhoogtebereik van de touch-controller instellen .... 11

De modulatiebalk gebruiken 11

Het effect van de modulatiebalk toewijzen.... 12

De D Beam-controller gebruiken.... 12

De instelling ASSIGNABLE wijzigen. 12

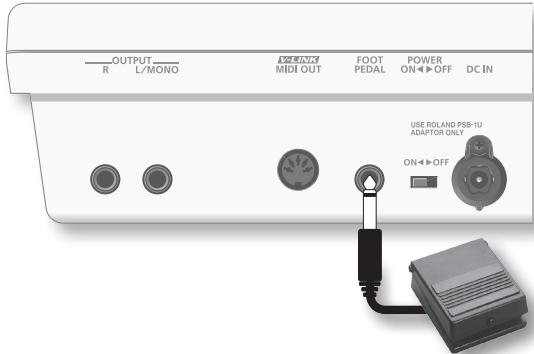

Een voetpedaal gebruiken.... 13

Voorkomen dat klanken tijdens het spelen veranderen (vergrendelfunctie)....14

Meespelen met muziek op een draagbare audiospeler 14

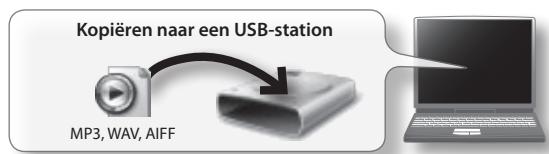

Meespelen met een audiobestand op een USB-geheugen....14

Instellingen van de audiospeler opgeven ..... 15

De klankinstellingen bewerken.....16

De klankparameters bewerken 16

De stemming aanpassen ....17

Globale stemming 17

Toonschalen (Key Scale Tune)....17

De aanslaggevoeligheid van het klavier aanpassen....17

Een vaste waarde instellen voor de aanslagsterkte van het klavier 17

Aftellen / metronoom....18

Aftelinstellingen 18

Diverse instellingen (Utility)....18

De Lucina AX-09-versie controlleren....18

Instellingen USB-stuurprogramma....18

Een back-up van de Lucina AX-09 instellingen opslaan op het USB-geheugen 19

De Lucina AX-09 instellingen herstellen vanaf het USB-geheugen....19

De fabrieksinstellingen herstellen....19

Andere apparatuur aansluiten....20

MIDI-apparaten bedienen 20

MIDI-berichten die kunnen worden verzonden en ontvangen....20

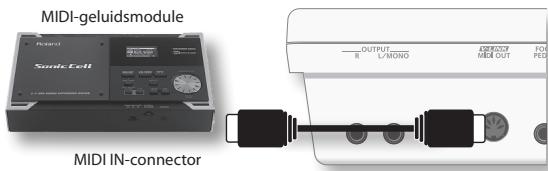

Een MIDI-geluidsmodule aansluiten ..... 20

Aan MIDI gerelateerde instellingen uitvoeren . 20

Het apparaat aansluiten op uw computer via een USB-aansluiting 21

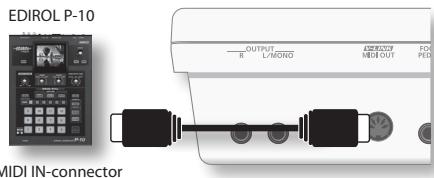

Video bedienen (V-LINK) 21

Problemen oplossen....22

Specificaties....23

Lijst met foutmeldingen ....23

HET APPARAAT VEILIG GEBRUIKEN.....24

BELANGRIJKE OPMERKINGEN ....25

Index 26

MIDI-implementatietabel .....26

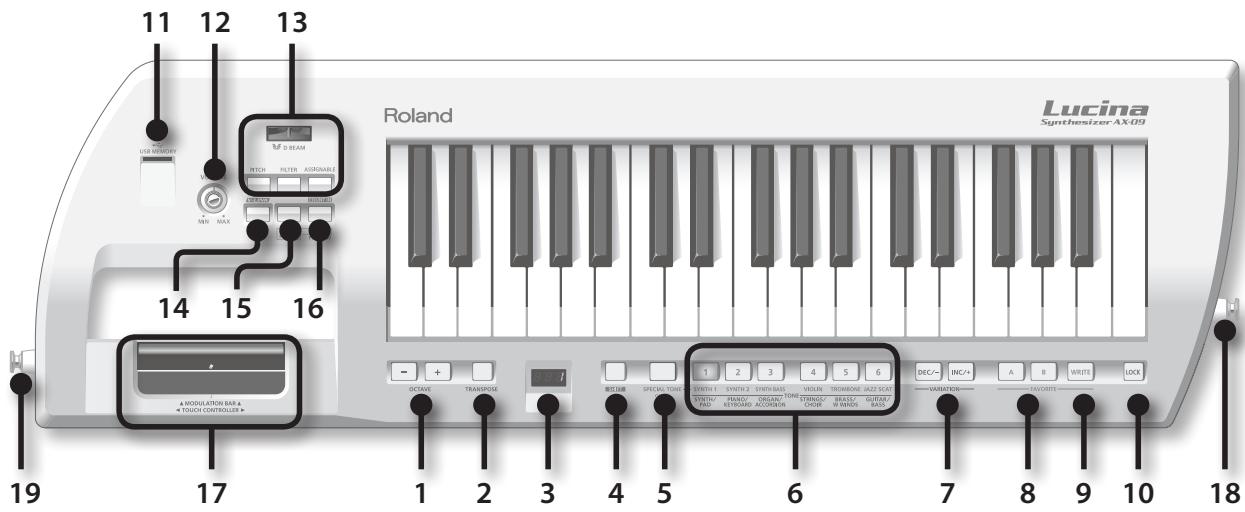

Voorpaneel

1. Knoppen OCTAVE [+]/[-]

Deze knoppen verhogen of verlagen het klavierbereik in stappen van een octaaf (p. 11).

1. Knop [TRANSPOSE]

Door deze knop ingedrukt te houden en op de knoppen OCTAVE [+], [-] te drukken, kunt u het bereik verhogen of verlagen in stappen van een halve toon (p. 11).

1. Display

Hier ziet u de geselecteerde klank of modus, of de waarde van de parameter die u bewerkt.

1. Knop [SHIFT]

Gebruik deze knop in combinatie met andere knoppen om diverse functies uit te voeren.

1. Knop [SPECIAL TONE]

Druk deze knop in om speciale klanken te selecteren.

1. Knoppen TONE [1]–[6]

Gebruik deze knoppen om de klankgroep voor gewone klanken te selecteren of om speciale klanken te selecteren.

1. Knoppen [INC/+] / [DEC/−]

Gebruik deze knoppen om variaties op de gewone klanken te selecteren.

1. Knoppen FAVORITE [A] / [B]

Druk op deze knoppen om de geheugenbank FAVORITE (p. 10) te selecteren, waarin u de favoriet wilt registreren.

1. Knop [WRITE]

Met deze knop slaat u de Lucina AX-09-instellingen op die u hebt bewerkt, of de klank die u hebt geregistreerd in FAVORITE (p. 10, p. 18).

1. Knop [LOCK]

Als deze knop is ingeschakeld, kunt u niet schakelen tussen klanken. Gebruik deze knop om te voorkomen dat er per ongeluk naar een andere klank wordt geschakeld tijdens een optreden (p. 14).

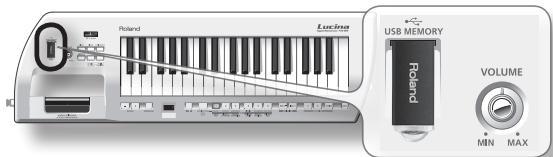

1. USB MEMORY-sleuf

Hier kunt u een USB-geheugen (apart verkrijgbaar) aansluiten (p. 15).

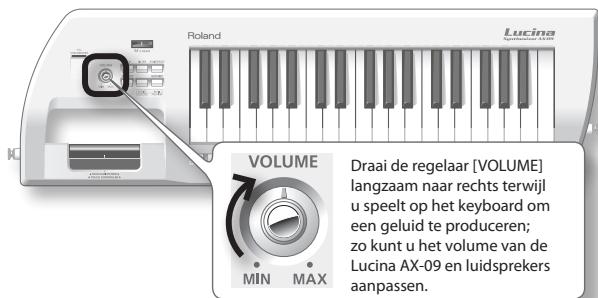

1. Regelaar [VOLUME]

Met deze regelaar stelt u het volume in.

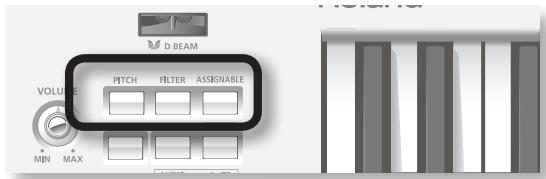

1. D Beam-knoppen

[PITCH] / [FILTER] / [ASSIGNABLE]

Met deze knoppen schakelt u de D Beam in/uit.

Door uw hand boven de D Beam te bewegen kunt u diverse effecten toepassen op het geluid (p. 12).

1. Knop [V-LINK]

Met deze knop schakelt u V-LINK in/uit (p. 21).

1. Knop [AUDIO PLAYER]

Als u deze knop inschakelt, kunnen er audiobestanden vanaf het USB-geheugen worden afgespeeld (p. 14).

1. Knop [▶/III/ PREVIEW]

Wanneer de knop [AUDIO PLAYER] brandt, start/stopt u met deze knop het afspelen van audiobestanden op het USB-geheugen.

Wanneer de knop [AUDIO PLAYER] niet brandt, start/stopt u met deze knop een voorbeelddemo van de klank die op dat moment is geselecteerd.

U kunt ook aftellen naar het afspelen door op de modulatiebalk te drukken terwijl u de knop [PREVIEW] ingedrukt houdt.

17. MODULATION BAR / TOUCH CONTROLLER

Door op de modulatiebalk te drukken, kunt u vibrato toepassen. U kunt ook naar een Hold-effect gaan, waarmee u het geluid dat u speelt aanhoudt (p. 11).

Door uw vinger op de touch-controller te houden en deze naar links of rechts te bewegen, verandert u de toonhoogte (p. 11).

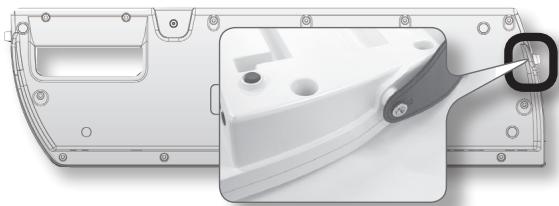

18. Bandpen

Bevestig de bijgeleverde band op deze pen (p. 7).

19. Bandpen (A)

Bevestig de bijgeleverde band op deze pen.

Afhankelijk van uw speelstijl kunt u deze pen of de bandpen (B) gebruiken, op de achterkant van de Lucina AX-09 (p. 7).

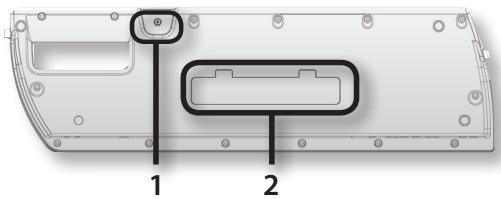

Onderpaneel

1. Bandpen (B)

Bevestig de bijgeleverde band op deze pen.

Afhankelijk van uw speelstijl kunt u deze pen of de bandpen (A) gebruiken, op de zijkant van de Lucina AX-09 (p. 7).

2. Batterijvak

Hier kunt u oplaadbare Ni-MH AA-batterijen installeren (p. 6).

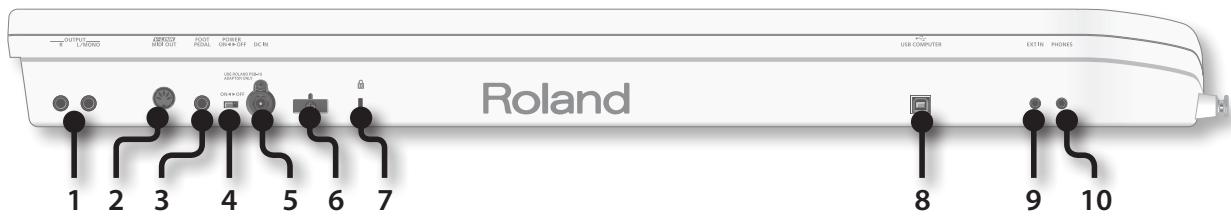

Achterpaneel

1. OUTPUT-aansluitingen (L/MONO, R)

Het geluid van de Lucina AX-09 wordt weergegeven via deze uitgangen. Sluit ze aan op uw versterkte luidsprekers. Voor een monogeluid sluit u alleen de L/MONO-aansluiting aan.

2. MIDI OUT-aansluiting

Als u deze aansluit op een ander MIDI-apparaat, worden MIDI-berichten van de Lucina AX-09 naar dat apparaat verzonden, zodat u deze extern kunt afspelen (p. 20).

3. VOETPEDAAL-aansluiting

Sluit hier een apart verkrijgbaar pedaal uit de Roland DP-serie aan. U kunt ook een expressiepedaal aansluiten (EV-5; apart verkrijgbaar) (p. 13).

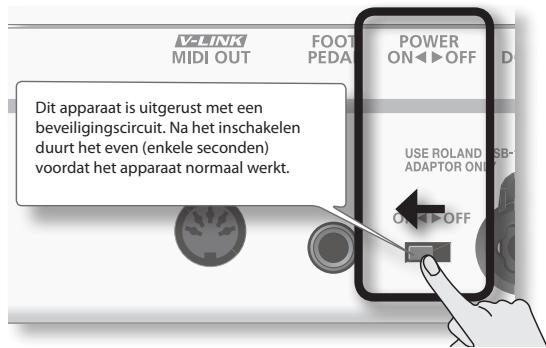

4. [POWER]-schakelaar

Hiermee schakelt u het apparaat in en uit (p. 8).

Als u de bijgeleverde netstroomadapter gebruikt en de stroom volledig moet uitschakelen, zet dan deze POWER-schakelaar uit en trek vervolgens de netstroomadapter uit het stopcontact.

5. DC IN-aansluiting

Sluit de bijgeleverde netstroomadapter aan op deze aansluiting (p. 7).

6. Kabelhaak

Gebruik deze om de kabel van de bijgeleverde netstroomadapter te bevestigen (p. 7).

7. Veiligheidsslot (✉)

http://www.kensington.com/

8. USB COMPUTER-connector

Gebruik een USB-kabel om de Lucina AX-09 aan te sluiten op uw computer (p. 21).

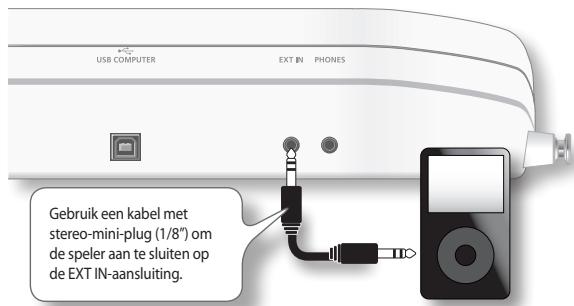

9. EXT IN-aansluiting

Sluit uw draagbare audiospeler of andere geluidsbron hier aan. Het geluid dat via deze aansluiting binnenkomt, wordt via de OUTPUT-aansluitingen en de PHONES-uitgang uitgestuurd (p. 14).

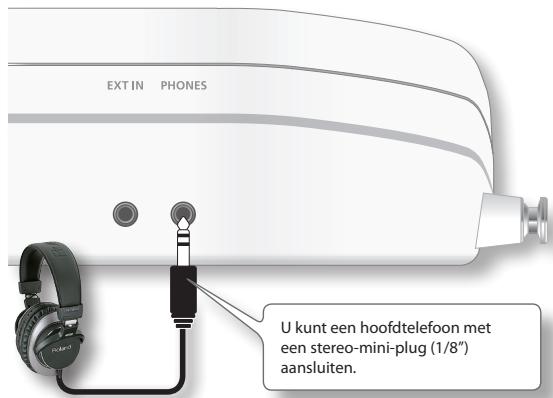

10. PHONES-aansluiting

Hier kan een hoofdtelefoon (apart verkrijgbaar) met een stereo-miniplug (1/8"-aansluiting) worden aangesloten (p. 8).

Informatie over batterijen

Als u batterijen gebruikt voor de Lucina AX-09, hebt u acht oplaadbare Ni-MH AA-batterijen nodig.

De levensduur van de batterijen varieert afhankelijk van de gebruiksomstandigheden, maar bij continu gebruik bedraagt deze circa 4 uur.

Informatie over oplaadbare batterijen

Als u oplaadbare batterijen gebruikt, neemt de levensduur doorgaans af elke keer dat u de batterijen oplaadt. Als de batterijen al snel nadat ze zijn opgeladen leeg zijn, moeten ze worden vervangen.

Batterijen plaatsen

1. Schakel de Lucina AX-09 (p. 8) uit.
2. Verwijder het deksel van het batterijvak op het onderpaneel van de Lucina AX-09.

Druk op de lipjes van het deksel, til het deksel op en verwijder het.

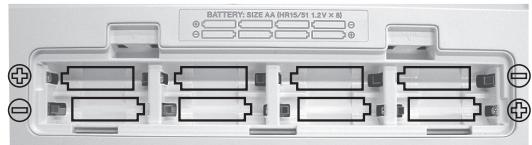

1. Plaats de batterijen in het batterijvak.

Let op de juiste polariteit (+/-) bij het plaatsen van elke batterij.

1. Plaats het deksel van het batterijvak terug.

* Plaats een stapel kranten of tijdschriften onder de vier hoeken of aan beide uiteinden als u het apparaat ondersteboven keert; zo kunt u schade aan de knoppen en de bedieningselementen vermijden. Richt het apparaat ook zodanig dat de knoppen en bedieningselementen niet kunnen worden beschadigd.
* Wees voorzichtig en let op dat het apparaat niet valt of omkantelt als u het ondersteboven keert.

Controleren van het resterende batterijvermogen

Wanneer de batterijen bijna leeg zijn, gaan er drie stippen knipperen op de display. Als dit het geval is, moet u de batterijen zo snel mogelijk vervangen.

Een tijdje na deze indicatie springt het display op "L∅" en is het niet meer mogelijk om met de Lucina AX-09 te werken.

U kunt het resterende batterijvermogen ook als volgt controleren.

1. Houd de knop [SHIFT] ingedrukt en druk op de knop [LOCK].

Op de display wordt het resterende batterijvermogen als percentage (0–100) weergegeven.

MEMO

• Het resterende batterijvermogen wordt bij benadering aangegeven.
• Als u het resterende batterijvermogen controleert terwijl de netstroomadapter is aangesloten, wordt op de display altijd 100 weergegeven.

Batterijen verwijderen

Om de batterijen te verwijderen schakelt u de Lucina AX-09 uit, opent u het deksel van het batterijvak en verwijdert u de batterijen.

Houd rekening met het volgende bij het gebruik van batterijen

• Gebruik geen alkalinebatterijen of zink-koolstofbatterijen.
• De Lucina AX-09 werkt niet op batterijen als de netstroomadapter is aangesloten.
• Als batterijen worden geplaatst, het netsnoer uit het stopcontact wordt getrokken of de stekker wordt losgekoppeld van het achterpaneel van de Lucina AX-09 terwijl de stroom nog is ingeschakeld, wordt deze automatisch uitgeschakeld. U moet het toestel uitschakelen voordat u het netsnoer of de netstroomadapter aansluit of loskoppelt.
• Zorg ervoor dat er geen voorwerpen (zoals brandbaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken, enz.) in het apparaat terechtkomen.

• Bij foutief gebruik kunnen batterijen exploderen of lekken en schade of letsel veroorzaken. Lees de onderstaande voorzorgsmaatregelen voor uw eigen veiligheid en houd u hieraan.

• Volg de instructies voor het plaatsen van batterijen en let op de correcte polariteit.

• Gebruik geen nieuwe batterijen samen met oude. Gebruik bovendien geen verschillende soorten batterijen.
• Verwijder de batterijen als het apparaat gedurende lange tijd niet wordt gebruikt.
• Als een batterij lek is, gebruik dan een zachte doek of tissue om alle resten uit het batterijvak te verwijderen. Plaats vervolgens nieuwe batterijen. Om huidontsteking te vermijden moet u ervoor zorgen dat uw handen of huid niet in aanraking komen met de batterijvloeistof. Zorg ervoor dat uw ogen in geen geval in aanraking komen met de batterijvloeistof. Mocht dit toch gebeuren, dan moet u uw ogen onmiddellijk spoelen met stromend water.
• Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden, enz.

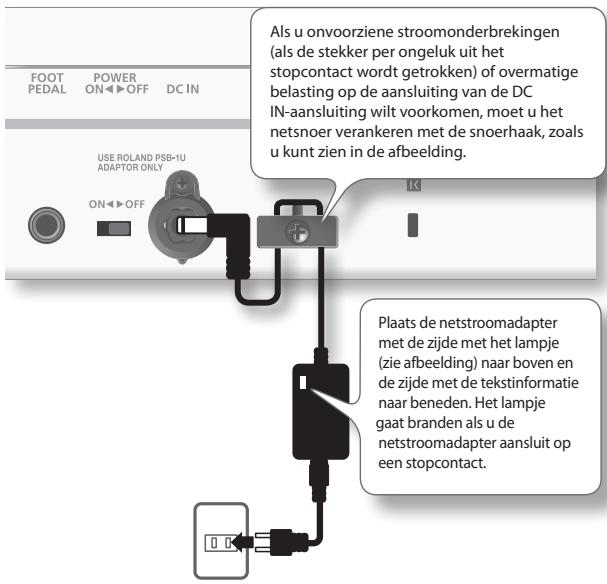

De netstroomadapter aansluiten

U kunt de Lucina AX-09 bedienen met de meegeleverde netstroomadapter of door oplaadbare Ni-MH AA-batterijen te gebruiken.

1. Zorg dat de Lucina AX-09 is uitgeschakeld (de schakelaar [POWER] staat in de stand OFF).
2. Draai de regelaar [VOLUME] helemaal naar links (minimum).
3. Sluit de netstroomadapter aan op de DC IN-aansluiting op het achterpaneel van de Lucina AX-09 en steek de adapter vervolgens in een stopcontact.

De band bevestigen

Bevestig de band aan de Lucina AX-09 zoals getoond in de onderstaande afbeeldingen.

1. Bevestig het ene uiteinde van de meegeleverde band aan de bandpen zoals getoond in de onderstaande afbeelding.

1. Bevestig het andere uiteinde van de meegeleverde band aan een van de twee andere bandpennen.

U vindt op twee plaatsen een bandpen: A en B. U kunt beide pennen gebruiken, afhankelijk van welke het prettigst is voor u. Voor meer stabiliteit kunnen grotere personen de band het beste bevestigen aan pen A.

Als u bandpen B gebruikt, moet u de band draaien zoals hieronder wordt weergegeven. Als u de band bevestigt zonder deze te draaien, kan de band losraken van de Lucina AX-09.

Luidspreker aansluiten

De Lucina AX-09 bevat geen versterker of luidsprekers. Om geluid voort te brengen moet u de OUTPUT-uitgangen op het achterpaneel aansluiten op een audioapparaat zoals een versterkt luidsprekersysteem (verder aangeduid als 'luidsprekers') of gebruikmaken van een hoofdtelefoon.

Als u in mono werkt, hoeft u alleen de L/MONO-aansluiting te gebruiken.

* Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.

Een hoofdtelefoon aansluiten

Sluit de hoofdtelefoon aan op de PHONES-aansluiting op het achterpaneel.

De stroom inschakelen

* Schakel de verschillende apparaten in de aangegeven volgorde in nadat u de aansluitingen hebt voltooid (p. 8). Als u de apparaten in de verkeerde volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.

1. Zet het volume van de Lucina AX-09 en uw luidsprekers op het minimum.

1. Zet de [Power]-schakelaar op het achterpaneel van de Lucina AX-09 in de stand ON.

1. Schakel de luidsprekers in.
2. Gebruik de regelaar [VOLUME] om het volume naar wens in te stellen.

De stroom uitschakelen

1. Zet het volume van de Lucina AX-09 en uw luidsprekers op het minimum.
2. Schakel de luidsprekers uit.
3. Zet de [Power]-schakelaar van de Lucina AX-09 in de stand OFF.

Op de Lucina AX-09 wordt elk van de geluiden die u speelt, een 'klank' genoemd. Er bestaan twee soorten klanken: gewone klanken (Regular Tones) en speciale klanken (Special Tones).

Een gewone klank selecteren

De Lucina AX-09 bevat 144 gewone klanken waarmee u beschikt over de beste geluiden van Roland-synthesizers.

De gewone klanken zijn onderverdeeld in zes klankgroepen, met 24 klanken per groep.

1. Als de knop [SPECIAL TONE] of FAVORITE [A] / [B] brandt, gaat deze uit wanneer u erop drukt.
2. Druk op een van de knoppen TONE [1]–[6] om een klankgroep te selecteren.

De knop gaat branden en de betreffende klankgroep wordt geselecteerd.

De naam van de klankgroep staat in het zwart onder elke klankknop.

MEMO

Wanneer u het apparaat inschakelt, wordt altijd TONE [1] nummer 1 geselecteerd.

1. Gebruik de knoppen [INC/+] / [DEC/-] om een klank binnen de groep te selecteren.

Elke groep bevat de klanken 1–24 en het nummer van de geselecteerde klank (1–24) wordt weergegeven op de display.

Druk op de knop [INC/+] om de volgende klank te selecteren of druk op de knop [DEC/−] om de vorige klank te selecteren.

MEMO

• Raadpleeg voor een lijst met alle klanken de 'Klankenlijst' achter in deze handleiding.
• Zoals wordt aangegeven door de zwarte tekst onder de TONE-knoppen, wordt elke klankgroep onderverdeeld in twee categorieën. (De groep van de knop TONE [1] bevat bijvoorbeeld de twee categorieën SYNTH en PAD.)

Elke keer dat u de knop TONE van de op dat moment geselecteerde (verlichte) klankgroep ingedrukt houdt en op de knop [INC/+] / [DEC/-] drukt, wordt de eerste klank van die categorie geselecteerd.

- Door de knop [INC/+] / [DEC/-] ingedrukt te houden, kunt u snel tonen selecteren. Om nog sneller klanken te selecteren houdt u de ene knop ingedrukt en drukt u vervolgens ook op de andere knop.

De ritmeklank selecteren

Nr. 23–24 van de groep GUITAR/BASS is de ritmeklank (Rhythm Tone). Raadpleeg de 'Klankenlijst' achterin deze handleiding voor meer informatie.

Een speciale klank selecteren

De Lucina AX-09 bevat zes 'speciale klanken' die speciaal voor het instrument zijn ontwikkeld.

1. Druk op de knop [SPECIAL TONE] zodat deze gaat branden.

1. Druk op een van de knoppen TONE [1]–[6] om de gewenste speciale klank te selecteren.

De namen van de speciale klanken worden met blauwe tekst aangegeven onder elke klankknop.

MEMO

Om terug te keren naar de gewone klanken, drukt u op de knop [SPECIAL TONE] om deze functie uit te schakelen.

Klanken voorbeluisteren

Druk op de knop [PREVIEW] terwijl de knop [AUDIO PLAYER] is uitgeschakeld; de knop gaat branden en de op dat moment geselecteerde klank wordt afgespeeld met een demofrase die geschikt is voor die klank.

Om het fragment te stoppen voordat het helemaal is afgespeeld, drukt u opnieuw op de knop [PREVIEW], waardoor deze dooft.

Veelgebruikte klanken in het geheugen registreren (FAVORITE)

De Lucina AX-09 biedt FAVORITE-geheugenplaatsen, waar u twaalf klanken kunt registreren. Als u deze gebruikt voor het registreren van klanken die u regelmatig gebruikt, kunt u deze klanken op elk gewenst moment snel en gemakkelijk selecteren.

Uw instellingen voor het volume en de galm kunnen ook samen met de geselecteerde klanken worden geregistreerd in de FAVORITE-geheugenplaatsen (p. 16).

MEMO

Alleen gewone klanken kunnen worden geregistreerd in het FAVORITE-geheugen.

Een klank registreren als FAVORITE

Het FAVORITE-geheugen bevat twee banken, A en B; u kunt in elke bank zes klanken registreren.

1. Selecteer de klank die u wilt registreren op een FAVORITE-geheugenplaats.
2. Druk op de knop [WRITE] om deze te laten branden.

1. Druk op de knop FAVORITE [A] / [B] om de bank te selecteren waar u de favoriet wilt registreren.

De ingedrukte knop FAVORITE gaat branden.

Op de display wordt 'R -' (bank 'A') of 'b -' (bank 'B') weergegeven.

1. Druk op een van de knoppen TONE [1]–[6] om de geheugenplaats te selecteren waar u de favoriete klank wilt registreren.

De knop die u hebt ingedrukt, gaat branden en de klank wordt geregistreerd op de betreffende FAVORITE-geheugenplaats. De knop [WRITE] gaat uit.

MEMO

Om terug te keren naar de gewone klanken, drukt u op de verlichte knop FAVORITE [A] / [B], zodat deze niet meer brandt.

Een FAVORITE-klank oproepen

Hieronder wordt uitgelegd hoe u een klank oproept die u hebt geregistreerd in het FAVORITE-geheugen.

1. Druk op de knop FAVORITE [A] / [B] om de bank te selecteren waar u de favoriet hebt geregistreerd die u wilt oproepen.

De ingedrukte knop FAVORITE gaat branden.

1. Druk op een van de knoppen TONE [1]–[6] om een FAVORITE-geheugenplaats in de huidige bank te selecteren.

U kunt ook de knoppen [INC/+] / [DEC/-] gebruiken om achtereenvolgens FAVORITE-geheugenplaatsen binnen dezelfde bank te selecteren.

MEMO

Om terug te keren naar de gewone klanken, drukt u op de verlichte knop FAVORITE [A] / [B], zodat deze niet meer brandt.

De Lucina AX-09 biedt diverse functies waarmee uw optredens expressiever kunnen worden.

Het klavierbereik met octaven verhogen of verlagen

U kunt het klavierbereik in stappen van één octaaf verhogen of verlagen, met een maximum van drie octaven omhoog of omlaag.

Waarde

-3-3

1. Druk op een knop OCTAVE [+] / [-].

Op de display wordt een waarde aangegeven.

De knop OCTAVE [+] gaat branden als de octaafinstelling zich in de richting + bevindt; de knop OCTAVE [-] gaat branden als de octaafinstelling zich in de richting – bevindt.

MEMO

Als u de octaafinstelling weer op 0 wilt instellen, drukt u tegelijkertijd op de knoppen OCTAVE [+] en [-].

De knop OCTAVE [+] / [-] dooft en het klavier keert terug naar het normale toonbereik.

Het klavierbereik met halve tonen verhogen of verlagen

U kunt het klavierbereik, verhogen of verlagen in stappen van een halve toon.

Deze functie kan handig zijn wanneer u een muziekstuk in een ongebruikelijke toonaard moet spelen.

Waarde

-5–6

1. Houd de knop [TRANSPOSE] ingedrukt.

De huidige instelling knippert op de display.

2. Houd de knop [TRANSPOSE] ingedrukt en druk op de knop OCTAVE [+] / [-] om de gewenste waarde in te stellen.

3. De waarde wordt toegepast wanneer u de knop [TRANSPOSE] loslaat.

De knop [TRANSPOSE] gaat branden als u een andere waarde dan 0 hebt opgegeven.

MEMO

Als u de instelling weer op 0 wilt instellen, houdt u de knop [TRANSPOSE] ingedrukt en drukt u tegelijkertijd op de knoppen OCTAVE ^[+] en [-] .

De knop [TRANSPOSE] dooft en het klavier keert terug naar het normale toonbereik.

De touch-controller gebruiken

Door uw vinger op de touch-controller te plaatsen en naar links of rechts te bewegen, kunt u de toonhoogte van het geluid dat u speelt variëren. Door de linkerkant van de controller aan te raken daalt de toonhoogte; door de rechterkant aan te raken stijgt de toonhoogte.

Het toonhoogtebereik van de touch-controller instellen

Met de onderstaande procedure kunt u het bereik instellen waarbinnen de toonhoogte tijdens het bedienen van de touch-controller kan worden gewijzigd. Deze instelling wordt aangegeven als een waarde in halve tonen. Als u bijvoorbeeld een waarde van 12 opgeeft, stijgt de toonhoogte met een halve octaaf wanneer u de uiterst rechtse rand van de touch-controller aanraakt (12 halve tonen is gelijk aan één octaaf).

1. Houd de knop [SHIFT] ingedrukt en raak de touch-controller aan.

De waarde die momenteel is ingesteld voor het toonhoogtebereik, verschijnt knipperend op de display.

2. Blijf de knop [SHIFT] ingedrukt houden en wijzig de instelling met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

Waarde 0–24

3. Laat de knop [SHIFT] los.

4. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

De modulatiebalk gebruiken

U kunt vibrato toepassen door de modulatiebalk in te drukken terwijl u op de Lucina AX-09 speelt.

MEMO

Hetzelfde effect wordt toegepast op alle tonen. Als u echter de speciale klanken 4 VIOLIN of 5 TROMBONE hebt geselecteerd, wordt de dynamiek (expressie) gevarieerd op een manier die heel anders is dan het instrument zodat u op een zeer realistische en expressieve manier kunt spelen.

Het effect van de modulatiebalk toewijzen

U kunt de toewijzing van de modulatiebalk ook zodanig wijzigen dat er noten worden aangehouden, of dat er noten worden aangehouden tijdens een vibrato.

1. Houd de knop [SHIFT] ingedrukt en druk op de modulatiebalk.

De huidige instelling knippert op de display.

2. Blijf de knop [SHIFT] ingedrukt houden en gebruik de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]) om het gewenste effect toe te wijzen.

Hiermee geeft u het effect aan dat wordt toegepast wanneer u de modulatiebalk gebruikt.

Waarde	Uitleg
Rod(MODULATION)	Vibrato wordt toegepast op de geluiden die u speelt.
hld(HOLD)	De geluiden die u speelt worden aangehouden terwijl u de modulatiebalk indrukt.
CnB(COMBINATION)	Vibrato en Hold worden beide toegepast op de geluiden die u speelt.

MEMO

Hetzelfde effect wordt toegepast op alle tonen. Als u echter de speciale klanken 4 VIOLIN of 5 TROMBONE hebt geselecteerd, wordt de dynamiek (expressie) van het instrument gevarieerd in plaats van het vibrato-effect.

3. Laat de knop [SHIFT] los.

4. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

De D Beam-controller gebruiken

Door uw hand boven de sensor van de D Beam-controller te bewegen, kunt u het geluid wijzigen door het effect toe te passen dat u hebt toegewezen aan de D Beam.

Effectief bereik van de D Beam-controller

De onderstaande afbeelding toont bij benadering het effectieve bereik van de D Beam-controller.

Er ontstaat geen effect als u uw hand buiten het effectieve bereik plaatst.

* Het effectieve bereik van de D Beam-controller wordt extreem klein wanneer deze rechtstreeks wordt blootgesteld aan sterk zonlicht. Houd hier rekening mee wanneer u de D Beam-controller buitenshuis gebruikt.

1. Druk op een van de volgende knoppen om de gewenste functie te selecteren met de D Beam-controller.

Knop	Uitleg
PITCH	Door uw hand boven de sensor van de D Beam-controller te bewegen, kunt u de toonhoogte van de geluiden die u speelt, variëren.
FILTER	Door uw hand boven de sensor van de D Beam-controller te bewegen, kunt u het tonale karakter van de geluiden die u speelt, variëren.* Voor bepaalde tonen kan de verandering van het karakter moeilijk te onderscheiden zijn.
ASSIGNABLE	De D Beam-controller verzendt de toegewezen functie of het Control Change-bericht.

2. Beweeg uw hand tijdens het bespelen van het klavier langzaam omhoog en omlaag boven de D Beam-controller.

De knop die u in stap 1 hebt ingedrukt, gaat branden.

3. Om de D Beam-controller uit te schakelen, drukt u nogmaals op de knop die u in stap 1 hebt ingedrukt; de knop dooft.

De instelling ASSIGNABLE wijzigen

U kunt een MIDI Control Change-nummer (CC) of -functie toewijzen aan de knop [ASSIGNABLE] en de D Beam-controller gebruiken om die parameter in realtime te bedienen.

1. Houd de knop [SHIFT] ingedrukt en druk op [ASSIGNABLE].

De functie die momenteel is toegewezen, knippert op de display.

2. Blijf de knop [SHIFT] ingedrukt houden en gebruik de knoppen [INC/+] / [DEC/−] (OCTAVE [+] / [−]) om de gewenste functie of parameter op te geven die met de D Beam-controller moet worden bediend.

Display	Waarde	Uitleg
C01	CC01(MODULATION)	Vibrato toepassen.
C05	CC05(PORTA TIME)	De portamento-tijd waarin de toonhoogte verandert tussen noten wanneer u portamento speelt.
C07	CC07 (VOLUME)	Het volume bepalen.
C10	CC10 (PAN)	De panning bepalen.
C11	CC11 (EXPRESSION)	De expressie bepalen.
C64	CC64 (HOLD)	Noten aanhouden.
C65	CC65(PORTAMENTO)	De afzonderlijke noten gelijkmatig verbinden.
C66	CC66 (SOSTENUTO)	Noten vasthouden die op dat moment worden ingedrukt.
C71	CC71 (RESONANCE)	De resonantie bepalen. Door de resonantiewaarde te verhogen, ontstaat er een specifiek tonaal karakter dat kenmerkend is voor een synthesizer.
C72	CC72 (RELEASE TIME)	De tijd bepalen vanaf noot-uit (wanneer de toets wordt losgelaten) totdat het geluid niet langer hoorbaar is (d.w.z. de loslaattijd).
C73	CC73 (ATTACK TIME)	De scherpte (inzetsnelheid) bepalen waarmee het geluid begint.
C74	CC74 (CUTOFF)	De overgang bepalen. Hogere waarden genereren een luider geluid (helderder); lagere waarden genereren een zachter geluid (gedempter).
AFT	AFTERTOUCH(Standaard)	Het geschiktste effect toepassen voor elke toon van de Lucina AX-09.
Rdb	ADLIB	Door een akkoord aan te slaan en uw hand boven de D Beam-controller te bewegen, kunt u een arpeggio van dat akkoord genereren.De afstand vanaf de D Beam-controller is bepalend voor de octaafomvang van het gespeelde akkoord. De snelheid waarmee u uw hand op en neer beweegt, is bepalend voor de snelheid waarmee het arpeggio op het akkoord wordt uitgevoerd.Als u bijvoorbeeld met uw rechterhand de vier noten 'C D E G' ingedrukt houdt en uw linkerhand boven de D Beam-controller beweegt, klinkt er een frase als 'C D E G C D E G C D E G...'
SLo	SOLO SYNTH	De Lucina AX-09 werkt als een monofone synthesizer waarvan de toonhoogte kan worden geregeld door uw hand boven de D Beam-controller te bewegen.

MEMO

Door de knop [INC/+] / [DEC/-] ingedrukt te houden, kunt u deze instelling snel kiezen. Om nog sneller te selecteren, houdt u de knop ingedrukt en drukt u ook op de andere knop.

1. Laat de knop [SHIFT] los.
2. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

Een voetpedaal gebruiken

Als u een pedaalschakelaar aansluit (DP-serie; apart verkrijgbaar) op de FOOT PEDAL-aansluiting, kunt u het pedaal ingedrukt houden om klanken te laten doorklinken, ook nadat u het klavier hebt losgelaten.

U kunt het pedaal eventueel ook gebruiken om diverse andere effecten mee toe te passen.

Een voetpedaal aansluiten

MEMO

U kunt eventueel ook een expressiepedaal (EV-5) aansluiten in plaats van een pedaalschakelaar (DP-serie).

OPMERKING

Gebruik alleen het aangegeven expressiepedaal (EV-5; apart verkrijgbaar). Door andere expressiepedalen aan te sluiten, kunt u defecten en/of schade aan de unit veroorzaken.

De toewijzing van het voetpedaal opgeven

Houd de knop [SHIFT] ingedrukt en druk twee keer op de knop [V-LINK]; op het scherm wordt 'PdL' weergegeven, wat betekent dat u het effect kunt toewijzen dat door het voetpedaal wordt toegepast.

U kunt de volgende functies toewijzen aan het pedaal.

Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

Display	Waarde	Uitleg
C01	CC01 (MODULATION)	Vibrato toepassen.
C05	CC05 (PORTA TIME)	De portamento-tijd waarin de toonhoogte verandert tussen noten wanneer u portamento speelt.
C07	CC07 (VOLUME)	Het volume bepalen.
C10	CC10 (PAN)	De panning bepalen.
C11	CC11 (EXPRESSION)	De expressie bepalen.
C64	CC64 (HOLD)	Noten aanhouden.
C65	CC65 (PORTAMENTO)	De afzonderlijke noten gelijkmatig verbinden.
C66	CC66 (SOSTENUTO)	Noten vasthouden die op dat moment worden ingedrukt.
C71	CC71 (RESONANCE)	De resonantie bepalen. Door de resonantiewaarde te verhogen, ontstaat er een specifiek tonaal karakter dat kenmerkend is voor een synthesizer.
C72	CC72(RELEASE TIME)	De tijd bepalen vanaf noot-uit (wanneer de toets wordt losgelaten) totdat het geluid niet langer hoorbaar is (d.w.z. de loslaattijd).
C73	CC73(ATTACK TIME)	De scherpte (inzetsnelheid) bepalen waarmee het geluid begint.
C74	CC74 (CUTOFF)	De overgang bepalen. Hogere waarden genereren een luider geluid (helderder); lagere waarden genereren een zachter geluid (gedempter).
AFT	AFTERTOUCH	Het geschiktste effect toepassen voor elke toon van de Lucina AX-09.
PUP	PEDAL UP	De klank van het volgende klanknummer selecteren.
Pdn	PEDAL DOWN	De klank van het vorige klanknummer selecteren.

MEMO

Volgens de fabrieksinstellingen is het voetpedaal toegewezen aan £64 (Hold).

Een voetpedaal gebruiken dat niet van Roland is

Als u een voetpedaal gebruikt van een andere producent dan Roland, is de pedaalpolariteit mogelijk omgekeerd. Hierdoor ontstaat bij het indrukken en loslaten van het pedaal het omgekeerde effect van wat u verwacht. Als dit het geval is, houdt u de knop [SHIFT] ingedrukt en drukt u drie keer op de knop [V-LINK]; hierdoor verschijnt 'Pol' op de display. Gebruik vervolgens de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]), waardoor er op de display 'rEu' wordt weergegeven.

Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

Waarde	Uitleg
Std(STANDARD)	Pedalen gemaakt door Roland
rEu(REVERSE)	Pedalen met een omgekeerde polariteit dan die van Roland-pedalen

Voorkomen dat klanken tijdens het spelen veranderen (vergrendelfunctie)

U kunt de toon die u op de Lucina AX-09 hebt geselecteerd vergrendelen en zo voorkomen dat er een andere geluid wordt geselecteerd, ook als u per ongeluk een toonknop indrukt tijdens het spelen.

1. Houd de knop [LOCK] ingedrukt totdat deze gaat branden.

De vergrendelfunctie wordt ingeschakeld; in deze status is het gebruik van knoppen niet van invloed op de toon.

Als u het schakelen van tonen weer wilt inschakelen, houdt u de knop nogmaals ingedrukt totdat de knop [LOCK] dooft.

Meespelen met muziek op een draagbare audiospeler

U kunt uw draagbare audiospeler aansluiten en op de Lucina AX-09 meespelen met uw favoriete muziekstukken.

1. Sluit de draagbare audiospeler aan op de EXT IN-aansluiting van de Lucina AX-09.

2. Speel een muziekstuk af op de draagbare audiospeler en speel mee op de Lucina AX-09.

Gebruik de bedieningselementen van de speler om het volume aan te passen en muziekstukken te selecteren.

* Als u verbindingskabels met weerstanden gebruikt, kan het volume van apparatuur die op de ingangen (EXT IN) is aangesloten, mogelijk te laag zijn. Gebruik in dat geval verbindingskabels zonder weerstanden.

Meespelen met een audiobestand op een USB-geheugen

De Lucina AX-09 kan audiobestanden afspelen (MP3, WAV, AIFF) die u vanaf uw computer hebt gekopieerd naar een USB-geheugen, zodat u met uw favoriete muziek kunt meespelen.

Audiobestanden vanaf de computer kopiëren naar een USB-geheugen

U moet de audiobestanden vanaf de computer kopiëren naar het hoofdniveau van het USB-geheugen.

Audiobestanden die kunnen worden afgespeeld

MP3
Indeling	MPEG-1 audiolaag 3
Sampling-frequentie	44.1 kHz
Bitsnelheid	32/40/48/56/64/80/96/112/128/160/192/224/256/320 kbps, VBR (variabele bitsnelheid)
WAV, AIFF
Sampling-frequentie	44.1 kHz
Bitsnelheid	8/16/24-bits

Het USB-geheugen aansluiten

1. Sluit het USB-geheugen aan op de USB MEMORY-sleuf, zoals in de onderstaande afbeelding wordt getoond.

• U mag nooit een USB-geheugen aansluiten of verwijderen wanneer het toestel is ingeschakeld. Als u dit wel doet, kunnen de gegevens op het toestel of de gegevens op het USB-geheugen beschadigd raken.
• Sluit het USB-geheugen voorzichtig helemaal aan, totdat de aansluiting stevig vast zit.
• Gebruik een USB-geheugen dat wordt verkocht door Roland. Wij kunnen geen correcte werking garanderen als u andere producten gebruikt.

Audiobestanden afspelen

1. Plaats het USB-geheugen met de gekopieerde audiobestanden in de USB MEMORY-sleuf van de Lucina AX-09.
2. Druk op de knop [AUDIO PLAYER].

De knop [AUDIO PLAYER] gaat branden en de knop [▶/■] gaat knipperen; u kunt nu audiobestanden vanaf het USB-geheugen afspelen.

Als u nogmaals drukt op de knop [AUDIO PLAYER], dooft de knop; u kunt nu geen audiobestanden afspelen.

MEMO

De knop [▶/Ⅲ] gaat niet knipperen als er geen USB-geheugen wordt geplaatst of als het USB-geheugen geen muziekstuk bevat dat kan worden afgespeeld.

1. Selecteer een muziekstuk.

Als u de knop [AUDIO PLAYER] ingedrukt houdt, worden op de display de eerste drie tekens weergegeven van de naam van het audiobestand dat momenteel is geselecteerd.

Blijf de knop [AUDIO PLAYER] ingedrukt houden en druk op de knop [INC/+] om maar het volgende muziekstuk te springen, of druk op de knop [DEC/-] om naar het begin van het muziekstuk te springen (of naar het vorige muziekstuk als u al aan het begin van het muziekstuk staat).

MEMO

De muziekstukken worden geordend op bestandsnaam (in de volgorde cijfers, hoofdletters en kleine letters).

1. Speel het muziekstuk af of stop het.

Wanneer u op de knop [▶/■] drukt, gaat de knipperende knop branden en wordt het geselecteerde audiobestand afgespeeld.

Als u op de knop [▶/■] drukt tijdens het afspelen, gaat de brandende knop knipperen en wordt het afspelen gestopt.

Als u nogmaals op de knop [▶/■] drukt, wordt het afspelen weer hervat op het punt waar het eerder werd gestopt.

Van muziekstuk wisselen tijdens het afspelen

Tijdens het afspelen kunt u de knop [AUDIO PLAYER] ingedrukt houden en op de knop [DEC/–] drukken om het afspelen te onderbreken en terug te gaan naar het begin van het huidige muziekstuk. Op dezelfde manier gaat u door op de knop [INC/+] te drukken naar het begin van het volgende muziekstuk en hervat u het afspelen.

MEMO

Als u de knop [AUDIO PLAYER] ingedrukt houdt en op de knop [DEC/–] drukt aan het begin van het muziekstuk, keert u terug naar het begin van het vorige muziekstuk.

Instellingen van de audiospeler opgeven

1. Houd de knop [SHIFT] ingedrukt en druk op de knop [AUDIO PLAYER]; de huidige instelling van de audiospeler knippert op de display.
2. Blijf de knop [SHIFT] ingedrukt houden en druk nogmaals op de knop [AUDIO PLAYER] om te schakelen tussen parameters.

Na een kort interval wordt de waarde weergegeven; blijf de knop [SHIFT] ingedrukt houden en gebruik de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]) om de waarde te bewerken.

Parameter	Waarde	Uitleg
LUL	0–127	Volumeniveau tijdens het afspelen van het audiobestand.
PLY	IP (SINGLE PLAY), CP (CHAIN PLAY)	Kies of het afspelen wordt gestopt aan het einde van het geselecteerde muziekstuk (SINGLE PLAY) of dat er wordt doorgespeeld met het volgende muziekstuk (CHAIN PLAY).

1. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

De klankparameters bewerken

Voor een gewone klank kunt u klankparameters zoals het volume en de galm bewerken, en uw instellingen opslaan op een FAVORITE-geheugenplaats (p. 10).

* De klankparameters van een speciale klank kunt u niet bewerken.

1. Selecteer de gewone klank waarvan u de klankparameters wilt bewerken (p. 9).

2. Houd de knop [SHIFT] ingedrukt en druk op de knop TONE van de klank die u hebt geselecteerd in stap 1 (d.w.z. de knop TONE die brandt).

De parameternaam (PS8) knippert op de display en vervolgens wordt de bijbehorende de waarde weergegeven (oFF of on).

1. Blijf de knop [SHIFT] ingedrukt houden en druk nogmaals op de knop TONE om te schakelen tussen parameters.

U schakelt van boven naar beneden tussen de parameters in de kolom 'Parameter' van de volgende tabel.

* Haal uw vinger niet van de knop [SHIFT] tijdens het maken van deze instelling.

Parameter	Waarde	Uitleg
PSB	OFF, ON	Portamento-schakelaarPortamento is een effect waarbij de afzonderlijke noten gelijkmatig worden verbonden.
PTN	0–127	Portamento-tijdHiermee regelt u de tijd waarin de toonhoogte verandert tussen noten wanneer u portamento speelt. Hogere waarden verlengen de tijd tussen de verschillende noten.
vOL	0–127	VolumeHiermee bepaalt u het volume van de klank.
rEu	0–127	GalmDit effect voegt de galm toe die kenmerkend is voor een optreden in een grote zaal. Hogere waarden zorgen voor een diepere galm.
rEL	-64–63	Loslaattijd (*1)Hiermee regelt u de tijd vanaf noot-uit (d.w.z. wanneer de toets wordt losgelaten) totdat het geluid niet langer hoorbaar is. Hogere waarden zorgen voor een langere loslaattijd.
REY	-64–63	Inzettijd (*1)Hiermee regelt u de scherpte (snelheid) waarmee het geluid begint. Hogere waarden zorgen voor een subtielere inzet.
CUT	-64–63	Overgang (*1)Een hogere waarde genereert een luidere geluid (helderder); een lagere waarde genereert een zachter geluid (gedempter). Gebruik deze parameter om aanpassingen te maken als het geluid te gedempt of te helder is.
RES	-64–63	Resonantie (*1)Door de resonantiewaarde te verhogen ontstaat er een specifiek tonaal karakter dat kenmerkend is voor een synthesizer. Als u het effect van resonantie wilt benadrukken, kunt u de overgang beter iets lager instellen.

*1 De waarden die u hier opgeeft, zijn een aanpassing ten opzichte van de waarde die aan elke klank is toegewezen. Als deze waarde is ingesteld op 0, wordt de parameter zoals opgegeven door de eigen instellingen van de klank.

1. Wanneer de parameterwaarde wordt weergegeven, blijft u de knop [SHIFT] ingedrukt houden en bewerkt u de waarde met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

MEMO

• Door de knoppen [INC/+] / [DEC/-] ingedrukt te houden kunt u de waarde sneller wijzigen. Als u de waarde nog sneller wilt wijzigen, houdt u de knop ingedrukt en drukt u ook op de andere knop.

• Zelfs tijdens het bewerken van de waarde kunt u het klavier bespelen en het resultaat beluisteren.

• Laat de knop [SHIFT] los.

* Als u een ander geluid selecteert of de Lucina AX-09 in deze stand uitschakelt, gaan de wijzigingen die u hebt aangebracht verloren. Als u de wijzigingen wilt opslaan, moet u deze als volgt opslaan op een FAVORITE-geheugenplaats.

1. Druk op de knop [WRITE].

De knop [WRITE] gaat branden.

1. Druk op de knop FAVORITE [A] of op de knop [B] om een bank te selecteren.

2. Druk op een van de knoppen TONE [1]–[6] om de geheugenplaats te selecteren waar u de instellingen wilt opslaan.

Wanneer de knop [WRITE] dooft, zijn de instellingen opgeslagen.

Globale stemming

Dit is de algehele tuning-instelling voor de gehele Lucina AX-09. De fabrieksinstelling van deze parameter is 440 Hz. De weergegeven waarde is de frequentie van de A4-toets (middelste 'A').

Waarde

415.3–466.2 Hz

1. Houd de knop [SHIFT] ingedrukt en druk op de knop [TRANSPOSE].

Op de display wordt 'IEN' weergegeven en vervolgens gaat de huidige waarde van Master Tune knipperen.

Op de display worden alleen de laatste drie cijfers weergegeven (het eerste cijfer '4' wordt weggelaten).

1. Blijf de knop [SHIFT] ingedrukt houden en wijzig de waarde met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

MEMO

• Door de knoppen [INC/+] / [DEC/-] ingedrukt te houden kunt u de waarde sneller wijzigen. Als u de waarde nog sneller wilt wijzigen, houdt u de knop ingedrukt en drukt u ook op de andere knop.
• Zelfs tijdens het bewerken van de waarde kunt u het keyboard bespelen en het resultaat beluisteren.
• Laat de knop [SHIFT] los.
• Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

Toonschalen (Key Scale Tune)

U kunt kiezen voor gelijke stemming of voor een Arabische toonladder als stemsysteem.

Waarde	Uitleg
E9L (EQUAL)	Gelijke stemming
Arb (ARABIC)	Arabische toonladder

1. Houd de knop [SHIFT] ingedrukt en druk twee keer op de knop [TRANSPOSE].

Op de display wordt 'EY' weergegeven en vervolgens gaat de huidige instelling van de toonschaal knipperen.

1. Blijf de knop [SHIFT] ingedrukt houden en selecteer de gewenste waarde voor de toonschaal met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

MEMO

Zelfs tijdens het bewerken van de waarde kunt u het klavier bespelen en het resultaat beluisteren.

1. Laat de knop [SHIFT] los.
2. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

De aanslaggevoeligheid van het klavier aanpassen

Een vaste waarde instellen voor de aanslagsterkte van het klavier

Als u alle noten op één niveau (aanslagsterkte) wilt spelen, ongeacht de kracht die u uitoefent tijdens het aanslaan van de toetsen, voert u de volgende procedure uit.

1. Houd de knop [SHIFT] ingedrukt en druk één keer op de knop [V-LINK].

Op de display wordt 'UEL' weergegeven, gevolgd door de waarde van de huidige instelling.

1. Blijf de knop [SHIFT] ingedrukt houden en wijzig de instelling met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

Waarde	Uitleg
r RL (REAL)	Er worden noten voortgebracht die de werkelijke kracht weerspiegelen die u gebruikt bij het aanslaan van de toetsen.
1–127	Noten met de opgegeven snelheidswaarde worden voortgebracht, ongeacht de kracht waarmee u de toetsen aanslaat.

1. Laat de knop [SHIFT] los.
2. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

"Aftellen" verwijst naar het aftellen voordat het afspelen begint. Als u wilt dat het afspelen begint na twee maten aftellen, drukt u op de modulatiebalk terwijl u de knop [PREVIEW] ingedrukt houdt.

Als u dat wenst, kunt u een metronoom gebruiken voordat het afspelen begint. Hiervoor wijzigt u de aftelmodus in r (metronoom) met behulp van de onderstaande instelling. De metronoom wordt weergegeven totdat u een tweede keer op de knop [PREVIEW] drukt.

* Het aftellen wordt niet weergegeven als de knop [AUDIO PLAYER] brandt.

Aftelinstellingen

1. Houd de knop [SHIFT] ingedrukt en druk op de knop [PREVIEW]. U ziet de huidige aftelinstelling op de display.
2. Houd de knop [SHIFT] verder ingedrukt en druk opnieuw op de knop [PREVIEW] om de parameters te wijzigen.

De waarde verschijnt na een kort interval. Houd de knop [SHIFT] verder ingedrukt en gebruik de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]) om de waarde te wijzigen.

Parameter	Waarde	Uitleg
Cnt	_OFF (Uitgeschakeld),Cn (Aftellen),Ntr (Metronoom)	AftelmodusBepaalt of het aftellenof de metronoom wordtweergegeven
bPN	20–250	Maataanduiding van aftellen
bAt	0.4, 2.4, 3.4, 4.4, 5.4, 6.4, 7.4	Maataanduiding van aftellent(2.4 betekent 2/4 maat)
Lul	0–10	Volume van aftellen
Typ	1 (Elektronische metronoom)2 (Mechanische metronoom)3 (Puls)4 (Pieptoon)5 (Koebel)6 (Stok)	Geluid dat wordt gebruiktvoor aftellen

3. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

MEMO

Als u het tempo van het aftellen wilt weergeven in de display, houdt u de knop [PREVIEW] ingedrukt. In deze status kunt u een nieuw tempo instellen door ten minste vier keer op het gewenste tempo op de knop [SHIFT] te drukken of door de knoppen [INC/+] en [DEC/-] te gebruiken.

Diverse instellingen (Utility)

De Lucina AX-09-versie controleren

U kunt als volgt de Lucina AX-09-versie controleren.

1. Houd de knop FAVORITE [A], [B] en de knop [WRITE] tegelijkertijd ingedrukt en schakel de Lucina AX-09 in.

Op de display wordt 'UEL' weergegeven; de Lucina AX-09 staat in de modus Utility.

1. Druk op de knop TONE [1].

Op de display wordt de versie van uw Lucina AX-09 weergegeven.

Als u door wilt gaan met het bespelen van de Lucina AX-09, schakelt u het toestel uit en wacht u enkele seconden voordat u het toestel weer inschakelt.

Instellingen USB-stuurprogramma

Wanneer u een USB-kabel gebruikt om de Lucina AX-09 aan te sluiten op de computer, kunt u kiezen of u het USB-stuurprogramma dat standaard bij uw computer wordt geleverd of het USB-stuurprogramma van Roland wilt gebruiken.

MEMO

Raadpleeg 'Een vaste waarde instellen voor de aanslagsterkte van het klavier' (p. 17) voor meer informatie over het aansluiten van de Lucina AX-09 op een computer met een USB-aansluiting.

1. Houd de knop FAVORITE [A], [B] en de knop [WRITE] tegelijkertijd ingedrukt en schakel de Lucina AX-09 in.

Op de display wordt 'UEL' weergegeven; de Lucina AX-09 staat in de modus Utility.

1. Druk op de knop TONE [2].

Op de display wordt 'dru' weergegeven; vervolgens wordt de huidige waarde getoond en gaat de knop [WRITE] knipperen.

1. Gebruik de knoppen [INC/+] / [DEC/-] om de gewenste instelling te selecteren.

Waarde	Uitleg
GEN (GENERIC)(Standaard)	Kies deze instelling als u het USB-stuurprogramma gebruikt dat standaard bij uw computer wordt geleverd. Normaal gesproken gebruikt u deze modus.
und (VENDOR)	Kies deze instelling als u het USB-stuurprogramma gebruikt dat u hebt gedownload van de Roland-website.

1. Druk op de knop [WRITE] om de instelling op te slaan.

2. Schakel de Lucina AX-09 uit en vervolgens weer in.

Nu kunt u het gewenste USB-stuurprogramma kiezen.

Een back-up van de Lucina AX-09 instellingen opslaan op het USB-geheugen

U kunt als volgt de instellingen van de Lucina AX-09 en de klankinstellingen in het FAVORITE-geheugen (p. 16) opslaan op een USB-geheugen (apart verkrijgbaar).

1. Plaats het USB-geheugen in de USB MEMORY-sleuf (p. 15).
2. Houd de knop FAVORITE [A], [B] en de knop [WRITE] tegelijkertijd ingedrukt en schakel de Lucina AX-09 in.

Op de display wordt 'UEL' weergegeven; de Lucina AX-09 staat in de modus Utility.

1. Druk op de knop TONE [3].

Op de display wordt 'bUP' weergegeven en de knop [WRITE] gaat knipperen.

1. Druk op de knop [WRITE].

Het back-upproces wordt gestart.

1. Als op de display 'dnE' wordt weergegeven, schakelt u de Lucina AX-09 uit en weer in.

MEMO

Als er geen USB-geheugen is aangesloten op de Lucina AX-09 wanneer u op de knop [WRITE] drukt, wordt 'Er r' weergegeven op de display.

De Lucina AX-09 instellingen herstellen vanaf het USB-geheugen

U kunt als volgt de instellingen die u hebt opgeslagen volgens 'Een back-up van de Lucina AX-09 instellingen opslaan op het USB-geheugen' (p. 19) herstellen op de Lucina AX-09.

1. Plaats het USB-geheugen met de backupinstellingen in de USB MEMORY-sleuf van de Lucina AX-09 (p. 15).
2. Houd de knop FAVORITE [A], [B] en de knop [WRITE] ingedrukt en schakel de Lucina AX-09 in.

Op de display wordt 'UEL' weergegeven; de Lucina AX-09 staat in de modus Utility.

1. Druk op de knop TONE [4].

Op de display wordt 'r 5£' weergegeven en de knop [WRITE] gaat knipperen.

1. Druk op de knop [WRITE].

De knop [WRITE] gaat branden en de instellingen worden hersteld.

1. Als op de display 'dnE' wordt weergegeven, schakelt u de Lucina AX-09 uit en weer in.

MEMO

Als er geen USB-geheugen is aangesloten op de Lucina AX-09 wanneer u drukt op de knop [WRITE] drukt of als de back-upgegevens niet bestaan op de toepasselijke locatie in het USB-geheugen, wordt 'Err' weergegeven op de display.

De fabrieksinstellingen herstellen

U kunt als volgt de fabrieksinstellingen van de Lucina AX-09 herstellen.

OPMERKING

• Wanneer u deze bewerking uitvoert, gaan alle instellingen verloren die u hebt gewijzigd sinds de aanschaf van de Lucina AX-09, inclusief de klankinstellingen die u hebt opgeslagen in FAVORITES.

• Als u deze instellingen wilt bewaren, maak dan een back-up op een USB-geheugen voordat u de fabrieksinstellingen herstelt. 'Een back-up van de Lucina AX-09 instellingen opslaan op het USB-geheugen' (p. 19)

• Houd de knop FAVORITE [A], [B] en de knop [WRITE] ingedrukt en schakel de Lucina AX-09 in.

Op de display wordt 'UEL' weergegeven; de Lucina AX-09 staat in de modus Utility.

1. Druk op de knop TONE [5].

Op de display wordt 'F' ' weergegeven en de knop [WRITE] gaat knipperen.

1. Druk op de knop [WRITE].

De knop [WRITE] gaat branden en de fabrieksinstellingen worden hersteld.

OPMERKING

Terwijl de knop [WRITE] brandt, worden de fabrieksinstellingen hersteld. Schakel het toestel tijdens deze fase nooit uit. Als u dit wel doet, kan er een storing in de Lucina AX-09 optreden.

1. Als op de display 'dnE' wordt weergegeven, schakelt u de Lucina AX-09 uit en weer in.

MIDI-apparaten bedienen

Als u de Lucina AX-09 zelfstandig gebruikt, hoeft u geen uitgebreide kennis van MIDI te hebben. De volgende uitleg over MIDI is bedoeld voor gebruikers die de Lucina AX-09 willen aansluiten op andere MIDI-apparaten en deze willen bedienen.

MEMO

MIDI staat voor Musical Instrument Digital Interface en is een algemene standaard waarmee elektronische muziekinstrumenten en computers muziekdata kunnen uitwisselen.

Bij 'MIDI-implementatietabel' (p. 26) ziet u een diagram waarmee u eenvoudig kunt controleren welke MIDI-berichten de Lucina AX-09 kan ontvangen. Door de MIDI-implementatietabel van de Lucina AX-09 en een ander MIDI-apparaat te vergelijken, kunt u ontdekken welke berichten compatibel zijn voor de twee apparaten.

MIDI-berichten die kunnen worden verzonden en ontvangen

De Lucina AX-09 kan de volgende MIDI-berichten verzenden en ontvangen.

MEMO

De Lucina AX-09 ontvangt altijd MIDI-berichten via de USB COMPUTER-connector.

MIDI-bericht	Uitleg
Note On/Off (*1)	Verzending	Berichten over toets aan/uit
Velocity	Verzending	Kracht waarmee u een toets aanslaat
Aftertouch	Verzending	Aftertouch-berichten van het kanaal verzonden door de D Beam-knop [ASSIGNABLE] die is toegewezen aan 'RFL' of via het PEDAAL. (Dit bericht wordt niet verzonden door het keyboard.)
	Ontvangst	Aftertouch van kanaal, polyfone aftertouch.Kan niet worden opgegeven vanaf de Lucina AX-09
Program Change	Verzending
Bank Select (*2)	Verzending	Kan niet worden opgegeven vanaf de Lucina AX-09
Modulation	CC01, verzending: MODULATIEBALK
CC01 (Modulation)	Verzending	Control Change-nummer dat is toegewezen aan de D Beam-knop [ASSIGNABLE] of aan het PEDAAL.
CC05 (Porta-Time)
CC07 (Volume)
CC10 (Panpot)
CC11 (Expression)
CC64 (Hold)
CC65 (Porta-Sw)
CC66 (Sostenute)
CC71 (Resonance)
CC72 (ReleaseTime)
CC73 (AttackTime)
CC74 (Cutoff)

*1 De lokale bediening is altijd ingeschakeld. Deze kan niet worden uitgeschakeld. Als u een aangesloten externe geluidsmodule wilt bedienen zonder de eigen geluiden van de Lucina AX-09 af te spelen, kunt u de OUTPUT-aansluitingen van de Lucina AX-09 loskoppelen, het volume van de Lucina AX-09 verlagen of het volume van de aangesloten versterker of mixer verlagen.
*2 Het verzonden Program Change-nummer en de Bank Select-gegevens (CC00, CC32) kunnen niet worden opgegeven vanaf de Lucina AX-09. Wanneer u echter een interne klank selecteert, worden het Program Change-nummer van die klank en de Bank Select-gegevens (CC00, CC32; zie de 'Klankenlijst' aan het einde van deze handleiding) overgedragen conform de MIDI-instellingen (p. 20).

Een MIDI-geluidsmodule aansluiten

1. Gebruik een MIDI-kabel om de MIDI OUT-connector van de Lucina AX-09 aan te sluiten op de MIDI IN-connector van de MIDI-geluidsmodule die u wilt aansturen.

Sluit indien nodig een versterker of luidsprekers aan op de MIDI-geluidsmodule of synthesizer die u wilt gebruiken. Raadpleeg de gebruikershandleiding bij de geluidsmodule (of het andere apparaat) voor meer informatie.

Aan MIDI gerelateerde instellingen uitvoeren

1. Houd de knop [SHIFT] ingedrukt en druk zo vaak als nodig op de knop [V-LINK] totdat u de gewenste MIDI-instelling bereikt; vier keer voor 'Ch,' vijf keer voor 'bn' of zes keer voor 'PC.'
2. Blijf de knop [SHIFT] ingedrukt houden en bewerk de instelling met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

Parameter	Waarde	Uitleg
Ch	1–16(Standaard: 1)	Instelling MIDI-kanaal
bnt	OFF, ON(Standaard: OFF)	Geeft aan of MSB/LSB wordt verzonden
PC	OFF, ON(Standaard: ON)	Geeft aan of er Program Change-gegevens worden verzonden

1. Laat de knop [SHIFT] los.
2. Als u deze instelling wilt opslaan, houdt u de knop [SHIFT] ingedrukt en drukt u op de knop [WRITE].

Het apparaat aansluiten op uw computer via een USB-aansluiting

Als u een in de handel verkrijgbare USB-kabel gebruikt om de USB COMPUTER-connector op het achterpaneel van de Lucina AX-09 aan te sluiten op een USB-connector van uw computer, kunt u de volgende bewerkingen uitvoeren met MIDI.

• Uw softwaresynthesizers afspelen door te spelen op de Lucina AX-09.
• Opnemen op uw sequencersoftware door te spelen op de Lucina AX-09.
• Uw sequencersoftware gebruiken om te spelen op de Lucina AX-09.

* Meer informatie over de bedieningsvereisten is te vinden op de website van Roland.

Roland-website

Hier kunt u het oorspronkelijke stuurprogramma downloaden en de installatie-instructies en bedieningsvereisten raadplegen.

http://www.roland.com/

OPMERKING

• Alleen MIDI-gegevens kunnen worden verzonden of ontvangen via een USB-aansluiting.
• Schakel de Lucina AX-09 in voordat u de MIDI-toepassing op de computer start. Schakel de Lucina AX-09 niet in of uit terwijl de MIDI-toepassing actief is.

Instellingen van het USB-stuurprogramma

Normaal gesproken is het niet nodig om een USB-stuurprogramma te installeren op uw computer. Als u echter problemen met de computeraansluiting ondervindt (er treedt een defect op of de prestaties zijn slecht), kunt u het probleem mogelijk oplossen door het oorspronkelijke stuurprogramma van Roland te downloaden en installeren, zoals hieronder wordt beschreven.

1. Wijzig de instellingen van het stuurprogramma in 'und' (Vendor, leverancier), zoals beschreven in 'Instellingen USB-stuurprogramma' (p. 18).
2. Schakel de Lucina AX-09 uit en vervolgens weer in.
3. Download en installeer het oorspronkelijke stuurprogramma van Roland.

Raadpleeg de Roland-website voor details over het downloaden en installeren van het oorspronkelijke stuurprogramma van Roland.

V-LINK (V-LINK) is een functie waarmee muziek en beelden samen kunnen worden uitgevoerd. Door MIDI te gebruiken om twee of meer met V-LINK-compatibele apparaten op elkaar aan te sluiten, kunt u in realtime eenvoudig een groot aantal visuele effecten uitvoeren die zijn gekoppeld aan de expressieve aspecten van een muziekoptreden.

Als u de Lucina AX-09 bijvoorbeeld gebruikt in combinatie met de EDIROL P-10, kunt u het volgende doen:

• U kunt het keyboard van de Lucina AX-09 gebruiken om tussen beelden op de P-10 te schakelen.
• U kunt de touch-controller van de Lucina AX-09 gebruiken om de afspeelsnelheid van beelden te regelen.

In dit voorbeeld ziet u hoe de Lucina AX-09 is aangesloten op een EDIROL P-10.

Gebruik een MIDI-kabel om de MIDI OUT-connector van de Lucina AX-09 aan te sluiten op de MIDI IN-connector van de EDIROL P-10.

* U kunt geen V-LINK-communicatie uitvoeren via USB.

V-LINK inschakelen

1. Druk op de knop [V-LINK] om deze te laten branden.

Bewerkingen op de Lucina AX-09

V-LINK-gegevens worden verzonden via MIDI-kanaal 15. De volgende functies kunnen worden geregeld vanaf de Lucina AX-09.

Controller	Uitleg
Keyboard (het uiterst linkse octaaf)	Schakelen tussen beelden.* Normaal gesproken klinkt het klavier op hetzelfde moment dat de clip wordt ingeschakeld. Als u niet wilt dat het klavier klinkt, zet u de Local Switch-instelling op OFF.
Touch-controller	Regelen van de afspeelsnelheid.* De touch-controller verzendt tegelijkertijd echter ook gegevens over het toepassen van bending op de toonhoogte.

Schakelinstellingen apparaat

1. Houd de knop [SHIFT] ingedrukt en druk zeven keer op de knop [V-LINK].

Op de display wordt 'L L' weergeven, gevolgd door de waarde van de huidige instelling.

1. Blijf de knop [SHIFT] ingedrukt houden en wijzig de instelling met de knoppen [INC/+] / [DEC/-] (OCTAVE [+] / [-]).

Waarde	Uitleg
on	Wanneer V-LINK is ingeschakeld, klinkt het uiterst linkse octaaf van het keyboard.
oFF	Wanneer V-LINK is ingeschakeld, klinkt het uiterst linkse octaaf van het keyboard.

* Deze instelling wordt niet opgeslagen en staat altijd op ON wanneer de Lucina AX-09 wordt opgestart.

Probleem	Controle	Vereiste handeling
Apparaat wordt niet ingeschakeld	Zijn de meegeleverde netstroomadapter en het netsnoer correct aangesloten op een stopcontact en op de Lucina AX-09?	Gebruik geen andere netstroomadapter en netsnoer dan die bij de Lucina AX-09 zijn meegeleverd. Anders kunnen er defecten ontstaan (p. 7).
	Zijn de batterijen misschien bijna leeg?	Controleer het resterende batterijvermogen (p. 6).
	Zijn de batterijen met de juiste polariteit geplaatst?	Open het batterijvak en controleer de polariteit (p. 6).
Er knipperen drie stippen op de display	De batterijen zijn bijna leeg.	Vervang de batterijen zo snel mogelijk (p. 6).
Geen geluid	Is de aangesloten versterker of luidspreker ingeschakeld?	Schakel de aangesloten versterker of luidspreker in.
	Is het volume van de aangesloten apparatuur zachter gezet?	Pas het volume van de aangesloten apparatuur aan.
	Staat de regelaar [VOLUME] op het minimumniveau?	Verdraai de regelaar [VOLUME].
	Zijn de aansluitingen correct?	Zorg voor correcte aansluitingen (p. 8).
	Hoort u geluid wanneer u de hoofdtelefoon aansluit?	Als u geluid hoort via de hoofdtelefoon, is de verbindingskabel mogelijk gebroken of is er een defect aan de versterker of de mixer. Controleer de verbindingskabel en de apparatuur opnieuw.
	Is het volume verlaagd via door pedaalbewerkingen, bewerkingen van de D Beam-controller of MIDI-berichten (volumberichten of expressieberichten) die zijn ontvangen van een extern MIDI-apparaat?	Druk het pedaal in, beweeg uw hand boven de D Beam-controller of controleer de instellingen van de controller.
	Hebt u een FAVORITE-geheugenplaats geselecteerd waarvan het volumeniveau op 0 is ingesteld?	Verhoog het volumeniveau (p. 16).
	Gebruikt u een verbindingskabel met ingebouwde weerstand?	Gebruik een verbindingskabel zonder ingebouwde weerstand (bijvoorbeeld uit de Roland PCS-serie).
Er klinkt geen geluid uit een extern MIDI-apparaat	Komt het MIDI-verzendkanaal van de Lucina AX-09 overeen met het MIDI-ontvangstkanaal van het aangesloten apparaat?	Stel het MIDI-verzendkanaal van de Lucina AX-09 hetzelfde in als het ontvangstkanaal van het aangesloten apparaat (p. 20).
Het volumeniveau van het instrument dat is aangesloten op de EXT IN-aansluiting is te laag	Gebruikt u een verbindingskabel met weerstand?	Gebruik een verbindingskabel zonder weerstand.
Er is een probleem met de toonhoogte	Voor sommige klanken kunnen toonhoogtes in een bepaald bereik anders klinken dan de toonhoogte van andere klanken.
	Mogelijk is de toonhoogte gewijzigd toen u de touch-controller aanraakte of toen er berichten voor bending van de toonhoogte werden ontvangen van een extern MIDI-apparaat.
	Is de tuning van de Lucina AX-09 onjuist ingesteld?	Controleer de instellingen van de master tuning en de toonschaal (p. 17).
Er kunnen geen audiobestanden vanaf het USB-geheugen worden afgespeeld	Audiobestanden met een andere samplesnelheid dan 44.1 kHz kunnen niet worden afgespeeld door de Lucina AX-09.	Gebruik audiobestanden met een samplesnelheid van 44.1 kHz.
	Mogelijk is het audiobestand van een bestandstype dat niet door de Lucina AX-09 kan worden afgespeeld.	Gebruik een audiobestand van een type dat wordt vermeld in 'Audiobestanden die kunnen worden afgespeeld' (p. 15).
	Mogelijk is het audiobestand beschadigd.	Controleer het audiobestand.
USB-geheugen wordt niet herkend/Bestanden worden niet weergegeven	Controleer de formattering van het USB-geheugen. De Lucina AX-09 werkt met een USB-geheugen dat is geformatteerd als FAT. (Normaal gesproken wordt een USB-geheugen dat u aanschaft, geformatteerd als FAT, zodat het kan worden gebruikt zonder opnieuw te hoeven worden geformatteerd.) Een USB-geheugen dat is geformatteerd door een computer met een ander bestandssysteem dan FAT (bijvoorbeeld NTFS), wordt niet herkend door de Lucina AX-09.	Gebruik uw computer om het USB-geheugen te formatteren als FAT. (De Lucina AX-09 kan geen USB-geheugen formatteren.) Klik in Computer (of Deze computer) met de rechtermuisknop op het USB-station, selecteer 'Formatteren' en kies 'FAT' als bestandssysteem om het station als FAT te formatteren. Raadpleeg de handleiding van uw computer voor meer informatie over het formatteren van USB-geheugen.
Er kan geen back-up op een USB-geheugen worden gemaakt	Is het USB-geheugen mogelijk tegen schrijven beveiligd?	Schakel de schrijfbeveiliging uit.
	Is er voldoende vrije geheugenruimte op het USB-geheugen?	Gebruik een USB-geheugen met voldoende vrije ruimte.
	Controleer de formattering van het USB-geheugen. De Lucina AX-09 werkt met een USB-geheugen dat is geformatteerd als FAT.	(Raadpleeg het onderwerp 'USB-geheugen wordt niet herkend/ Bestanden worden niet weergegeven.)

Keyboard	37 toetsen, aanslaggevoelig
Over de geluidsgenerator
Maximale polyfonie	128 stemmen
Delen	1 deel
Tonen	150 klanken (gewone klanken: 144, Speciale klanken: 6)
Over de audiospeler (afspeelbare indelingen)
MP3	Indeling	MPEG-1 audiolaag 3
	Samplingfrequentie	44.1 kHz
	Bitsnelheid	32/40/48/56/64/80/96/112/128/160/192/224/256/320 kbps,VBR (variabele bitsnelheid)
WAV, AIFF	Samplingfrequentie	44.1 kHz
	Bitdiepte	8/16/24-bits
Overig
Controllers	D Beam-controllerModulatiebalkTouch-controller
Connectoren	OUTPUT-aansluitingen (L (MONO), R) (stereo 1/4 inch-connector)PHONES-aansluiting (stereo 1/4 inch-connector)EXT IN-aansluiting (stereo-mini-type)FOOT PEDAL-aansluiting (Toewijsbaar)USB COMPUTER-connector (voor USB MIDI)USB MEMORY-sleufMIDI OUT-connector (V-LINK)DC IN-aansluiting
Display	7 segmenten, 3 tekens (LED)

Voeding	NetstroomadapterOplaadbare Ni-MH AA-batterijen x 8* Batterijen apart verkrijgbaar.* Gebruik geen alkalinebatterijen of zink-koolstofbatterijen.
Stroomverbruik	600 mA
Levensduurbatterijen voorcontinu gebruik	Oplaadbare Ni-MH-batterijen: ongeveer 4 uur(Deze waarde varieert afhankelijk van de feitelijkegebruiksomstandigheden.)
Afmetingen	832 (b) x 245 (d) x 95 (h) mm32-13/16 (b) x 9-11/16 (d) x 3-3/4 (d) inch
Gewicht	3,7 kg8 lbs 3 oz(Exclusief netstroomadapter)
Accessoires	Gebruikershandleiding, SnelstartgidsDvd met zelfstudieBandPaneelstickerUSB MEMORY-aansluitkapjeNetstroomadapter (PSB-1U (S))
Opties	Pedaalschakelaar: DP-serieExpressiepedaal: EV-5USB-geheugen* Gebruik een USB-geheugen dat wordt verkocht doorRoland. Wij kunnen geen correcte werking garanderenals u andere producten gebruikt.

* Wegens productverbeteringen kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

Lijst met foutmeldingen

Melding		Omschrijving
ENP	Leeg	Het USB-geheugen bevat niet de benodigde gegevens.
Err	Fout	Er kan geen toegang worden verkregen tot het USB-geheugen. Zorg dat het USB-geheugen is aangesloten.
FUL	Geheugen vol	De bewerking kan niet worden uitgevoerd omdat er onvoldoende vrije geheugenruimte op het USB-geheugen is.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over de aanduidingen ⚠ WAARSCHUWING en ⚠ OPGELET

WAARSCHUWING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd wordt gebruikt.
OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd wordt gebruikt.* Materiaalschade verwijst naar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

	Het symbool waarschuwt de gebruiker voor belangrijke instructies en waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het pictogram binnen de driehoek. Het symbool links wordt gebruikt voor algemene waarschuwingen voor gevaar.
	Het symbool waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handeling die niet mag worden gedaan, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden.
	Het symbool wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handeling die moet worden uitgevoerd, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aan dat het netsnoer uit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

Open het apparaat of de netstroomadapter niet (en voer er geen wijzigingen aan uit).

Probeer het apparaat niet te herstellen of onderdelen ervan te vervangen (behalve als deze handleiding specifieke instructies geeft om dit te doen). Laat het onderhoud uitvoeren door uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina 'Informatie'.

Installeer het apparaat nooit op plaatsen die:

• aan extreme temperaturen worden blootgesteld (bijv. direct zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte genereert);
• nat zijn (bijv. baden, wasruimten, op natte vloeren);
  • worden blootgesteld aan damp of rook;
  • worden blootgesteld aan zout;
• vochtig zijn;
  • aan regen worden blootgesteld;
• stoffig of zanderig zijn;
• aan hoge trillingsniveaus en schokken worden blootgesteld.

Als u de Lucina AX-09 gebruikt zonder een schouderband, plaats deze dan altijd op een vlakke en stabiele ondergrond. Plaats het apparaat nooit op een standaard die kan wankelen of op aflopende oppervlakken.

Gebruik alleen de netstroomadapter die bij het apparaat wordt geleverd. Ga na of het voltage van het elektriciteitsnet overeenkomt met het ingangsvoltage dat op de netstroomadapter wordt vermeld. Andere netstroomadapters gebruiken mogelijk een andere polariteit of zijn ontworpen voor een ander voltage. Het gebruik van dergelijke adapters kan resulteren in schade, defecten of elektrische schokken.

Gebruik alleen de bevestigde stroomkabel. Sluit de meegeleverde stroomkabel ook niet aan op andere apparaten.

Verdraai of buig de stroomkabel niet overmatig en plaats er geen zware voorwerpen op. Hierdoor kan de kabel zowel binnenin als aan de buitenkant beschadigd raken en kan er kortsluiting ontstaan. Beschadigde kabels kunnen brand of schokken veroorzaken!

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade kunnen veroorzaken. Gebruik het apparaat niet langdurig op een hoog volumeniveau of op een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizingen ervaart, moet u onmiddellijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

WAARSCHUWING

Zorg ervoor dat er geen voorwerpen (zoals brandbaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken, enz.) in het apparaat terechtkomen.

Schakel het apparaat onmiddellijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur (zoals wordt vermeld op de pagina 'Informatie') als:

• de netstroomadapter, stroomkabel of stekker beschadigd zijn;
  • rook of ongewone geuren ontstaan;
• objecten of vloeistof in het apparaat zijn terechtgekomen;
• het apparaat aan regen werd blootgesteld (of op een andere manier nat is geworden);
• het apparaat niet normaal lijkt te werken of opmerkelijk anders functioneert.

Bij gezinnen met kleine kinderen dient een volwassene toezicht te houden tot het kind in staat is alle regels op te volgen die essentieel zijn voor veilig gebruik van het apparaat.

Bescherm het apparaat tegen zware schokken. (Laat het niet vallen!)

Laat de stroomkabel van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels - het totale stroomverbruik van alle apparaten die u op de verlengkabel hebt aangesloten mag nooit het maximumvermogen (watt/ampère) voor de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel verwarmen en uiteindelijk doen smelten.

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals wordt vermeld op de pagina 'Informatie', voordat u het apparaat in het buitenland gebruikt.

Batterijen mogen nooit worden opgeladen, verhit, gedemonteerd, of in vuur of water worden geworpen.

Stel de batterij nooit bloot aan overmatige hitte zoals zonneschijn, vuur en dergelijke.

LET OP

Het apparaat en de netstroomadapter moeten zo worden geplaatst dat de locatie of positie een goede ventilatie niet belemmeren.

Pak altijd alleen de stekker van de netstroomadapterkabel vast als u dit apparaat aansluit op en verwijdert uit een stopcontact.

LET OP

U moet de netstroomadapter regelmatig uit het stopcontact verwijderen en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek de stekker ook uit het stopcontact als het apparaat langere tijd niet wordt gebruikt. Stofophoping tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.

Zorg ervoor dat de snoeren en kabels niet in de war raken. Zorg er ook voor alle snoeren en kabels buiten het bereik van kinderen blijven.

Klim nooit op het apparaat en plaats er geen zware voorwerpen op.

Pak de netstroomadapter of de stekkers nooit met natte handen vast wanneer u deze aansluit op of verwijdert uit een stopcontact of dit apparaat.

Koppel de netstroomadapter en alle kabels los van externe apparaten voordat u het apparaat verplaatst.

Schakel het apparaat uit en verwijder de netstroomadapter uit het stopcontact voordat u het apparaat schoonmaakt (p. 7).

Verwijder de netstroomadapter uit het stopcontact als u bliksem verwacht in uw omgeving.

Bij foutief gebruik kunnen batterijen exploderen of lekken en schade of letsel veroorzaken. Lees de onderstaande voorzorgsmaatregelen voor uw eigen veiligheid en houd u hieraan (p. 6).

• Volg de instructies voor het plaatsen van batterijen en let op de correcte polariteit.
• Gebruik geen nieuwe batterijen samen met oude. Gebruik bovendien geen verschillende soorten batterijen.
• Verwijder de batterijen als het apparaat gedurende lange tijd niet wordt gebruikt.
• Als een batterij lek is, gebruik dan een zachte doek of tissue om alle resten uit het batterijvak te verwijderen. Plaats vervolgens nieuwe batterijen. Om huidontsteking te vermijden moet u ervoor zorgen dat uw handen of huid niet in aanraking komen met de batterijvloeistof. Zorg ervoor dat uw ogen in geen geval in aanraking komen met de batterijvloeistof. Mocht dit toch gebeuren, dan moet u uw ogen onmiddellijk spoelen met stromend water.
• Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden, enz.

U moet gebruikte batterijen wegwerpen volgens de voorschriften die gelden in uw land of regio.

Bewaar het verwijderbare USB MEMORY-aansluitkapje en de meegeleverde USB MEMORY-connector op een veilige plaats buiten het bereik van kinderen, zodat er geen risico bestaat dat ze per ongeluk worden ingeslikt.

Voeding: gebruik van batterijen

• Sluit dit apparaat niet aan op een stopcontact dat tegelijkertijd door een elektrisch apparaat wordt gebruikt dat wordt bestuurd door een signaalomzetter (zoals een koelkast, wasmachine, magnetron of airconditioner) of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het niet praktisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorziening tussen dit apparaat en het stopcontact.
• De netstroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normaal en geen reden tot bezorgdheid.
• Het gebruik van een netstroomadapter wordt aanbevolen, aangezien het stroomverbruik van de unit relatief hoog is. Als u liever batterijen gebruikt, gebruik dan nikkel-waterstofbatterijen.
• Wanneer u batterijen plaatst of vervangt, moet u dit apparaat altijd uitschakelen en eventuele andere apparaten die u erop hebt aangesloten loskoppelen. Zodoende kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
• Schakel alle apparaten uit voordat u dit apparaat erop aansluit. Zodoende kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
• Als batterijen worden geplaatst, het netsnoer uit het stopcontact wordt getrokken de de stekker wordt losgekoppeld van het achterpaneel van de Lucina AX-09 terwijl de stroom nog is ingeschakeld, wordt deze automatisch uitgeschakeld. U moet de stroom uitschakelen voordat u het netsnoer of de netstroomadapter aansluit of loskoppelt.

Plaatsing

• Als u het apparaat gebruikt in de buurt van vermogensversterkers (of andere apparatuur met grote transformatoren) kan dit gezoem veroorzaken. Om dit probleem te verhelpen kunt u de richting wijzigen waarin het apparaat geplaatst is of het apparaat verder van de storingsbron plaatsen.
• Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat in de buurt van dergelijke ontvangers.
• Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan ontstaan als een oproep wordt ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.
• Stel het apparaat niet bloot aan direct zonlicht, plaats het niet in de buurt van warmtebronnen, laat het niet achter in een gesloten voertuig en stel het op geen enkele andere wijze bloot aan extreme temperaturen. Overmatige warmte kan het apparaat vervormen of verkleuren.
• Wanneer het apparaat naar een andere locatie wordt verplaatst waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condens) ontstaan in het apparaat. Als u het apparaat in deze toestand probeert te gebruiken, kunnen er schade of defecten ontstaan. Voordat u het apparaat gebruikt, moet u het daarom enkele uren ongemoeid laten, tot de condens volledig is verdampt.
• Plaats nooit voorwerpen op het keyboard. Hierdoor kan een defect ontstaan, zoals toetsen die geen geluid meer voortbrengen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, kunnen de rubberen voetstukken mogelijk het oppervlak verkleuren of ontsieren. U kunt een stuk vilt of stof onder de rubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat niet verschuift of per ongeluk wordt verplaatst.

Onderhoud

• Gebruik een zachte, droge doek of een doek die licht bevochtigd is met water om het apparaat dagelijks af te vegen. Gebruik een doek die is bevochtigd met een zacht, niet-schurend schoonmaakmiddel om hardnekkig vuil te verwijderen. Veeg vervolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en/of vervorming te voorkomen.

Reparaties en gegevens

- Het is mogelijk dat alle gegevens in het apparaatgeheugen worden verwijderd als het apparaat voor reparaties wordt verzonden. Maak altijd een back-up op het USB-geheugen van belangrijke gegevens, of noteer ze op papier (indien mogelijk). Tijdens reparaties wordt al het mogelijke gedaan om gegevensverlies te vermijden. In sommige gevallen (bijvoorbeeld wanneer er een defect is aan het geheugen zelf) is het helaas echter niet mogelijk om de gegevens te herstellen. Roland kan niet aansprakelijk worden gesteld voor dergelijk gegevensverlies.

Een USB-geheugen gebruiken

• Sluit het USB-geheugen voorzichtig helemaal aan, totdat de aansluiting stevig vast zit.
• Raak de contactpunten van het USB-geheugen nooit aan. Voorkom ook dat de contactpunten vuil worden.

• USB-geheugens worden gemaakt met behulp van precisiecomponenten; ga voorzichtig om met de kaarten en let hierbij met name op het volgende.

• Om schade aan de kaarten als gevolg van statische elektriciteit te voorkomen, moet u zorgen dat alle statische elektriciteit van uw eigen lichaam is ontladen voordat u de kaarten aanraakt.

• Raak het contactdeel van de kaarten niet aan en zorg ervoor dat dit deel niet in aanraking komt met metaal.
• Buig kaarten niet, laat ze niet vallen en stel ze niet bloot aan krachtige schokken of trillingen.
• Bewaar de kaarten niet in direct zonlicht, in een gesloten voertuig of op vergelijkbare locaties.
• Zorg ervoor dat de kaarten niet nat worden.
  • Demonteer of wijzig de kaarten niet.

Een dvd gebruiken

- Voorkom dat u de glanzende onderkant (gecodeerd oppervlak) van de schijf aanraakt of bekrast. Beschadigde of vuile dvd's kunnen mogelijk niet goed worden gelezen. Houd uw schijven schoon met een universeel reinigingsmiddel.

Voorzorgsmaatregelen bandhouder

• Om schade aan de kunststof behuizing van de Lucina AX-09 te voorkomen mag u de bandpennen nooit losschroeven, aangezien dit mogelijk leidt tot problemen met de algehele stabiliteit en veiligheid.
• Om te voorkomen dat de unit valt en beschadigd raakt of letsel veroorzaakt bij u of anderen, dient u uitvoerig te controlleren of de meegeleverde band stevig is bevestigd aan de twee pennen voordat u de Lucina AX-09 gebruikt.
• Roland raadt aan universele bandvergrendelingen voor gitaar aan te brengen: deze bieden bescherming tegen schade en letsel als gevolg van losschieten van de band terwijl u speelt.

Extra voorzorgsmaatregelen

• Houd er rekening mee dat de inhoud van geheugen onherstelbaar verloren kan gaan als gevolg van een defect of onjuist gebruik van het apparaat. Om te voorkomen dat u belangrijke gegevens verliest, is het raadzaam om af en toe een back-up te maken van belangrijke gegevens die u hebt opgeslagen op het USB-geheugen.
• Als gegevens die waren opgeslagen op een USB-geheugen of in het interne geheugen eenmaal verloren zijn gegaan, kan het soms helaas onmogelijk zijn om deze te herstellen. Roland Corporation kan niet aansprakelijk worden gesteld voor dergelijk gegevensverlies.
• Ga zorgvuldig te werk bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Als u ruw omgaat met de apparatuur, kan dit defecten veroorzaken.
• Voer nooit druk uit op het scherm en sla er nooit tegen.
• Pak altijd de connector vast als u kabels aansluit/loskoppelt - trek nooit aan de kabel. Op deze manier vermijdt u kortsluiting of schade aan de inwendige elementen van de kabel.

• Houd het volume van het apparaat op een redelijk niveau om te vermijden dat u uw buren stoort. Mogelijk gebruikt u liever een hoofdtelefoon, zodat u zich geen zorgen hoeft te maken over uw omgeving (vooral 's avonds laat).

• Verpak het apparaat indien mogelijk in de doos (inclusief opvulling) waarin het werd geleverd als u het moet vervoeren. Gebruik anders gelijkwaardige verpakkingsmaterialen.

• Gebruik alleen het aangegeven expressiepedaal (EV-5; apart verkrijgbaar). Door andere expressiepedalen aan te sluiten kunt u defecten en/of schade aan de unit veroorzaken.
• Sommige kabels bevatten weerstanden. Gebruik geen kabels met weerstanden om andere apparaten op dit apparaat aan te sluiten. Het gebruik van dergelijke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar maken. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.
• Het effectieve bereik van de D Beam-controller wordt extreem klein wanneer deze rechtstreeks wordt blootgesteld aan sterk zonlicht. Houd hier rekening mee tijdens wanneer u de D Beam-controller buitenshuis gebruikt.

• De informatie in deze handleiding bevat illustraties waarin de standaardweergave van de display wordt afgebeeld. Het is echter mogelijk dat uw apparaat een nieuwere, verbeterde versie van het systeem bevat (bv. met nieuwe geluiden), zodat de weergave op uw display kan verschillen van de weergave in de handleiding.

• Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation.

• Windows® wordt officieel aangeduid als: 'Microsoft® Windows®-besturingssysteem.'
• MMP (Moore Microprocessor Portfolio) verwijst naar een patentportfolio in verband met de architectuur van microprocessoren, die werd ontwikkeld door Technology Properties Limited (TPL). Roland heeft deze technologie in licentie genomen van de TPL Group.
• MPEG Layer-3-audiocompressietechnologie is in licentie genomen van Fraunhofer IIS Corporation en THOMSON Multimedia Corporation.
• MatrixQuest™ 2010

TEPCO UQUEST, LTD. Alle rechten voorbehouden.

MatrixQuest

De USB-functionaliteit van de Lucina AX-09 maakt gebruik van MatrixQuest-middlewaretechnologie van TEPCO UQUEST, LTD.

• Digitale lettertypen worden aangeboden door Yourname, Inc. Digitalaal lettertype: Copyright © Yourname, Inc.
• Roland en Lucina zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.
• Alle productnamen dien in dit document worden genoemd zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren.

A

ADLIB 13
AFTELLEN 18
AFTERTOUCH.... 13, 14
AIFF....15
ARABISCHE TOONLADDER...... 17
ASSIGNABLE.... 12
ATTACK TIME 13, 14, 16
AUDIOBESTAND 14
AUDIOSPELER 15

B

BACK-UP 19
BAND 7
BANDPEN 7
BATTERIJEN 6
BATTERIJVAK 6

C

COMPUTER.... 21

CUTOFF 13, 14, 16

D

D BEAM-CONTROLLER.... 12

DC IN-AANSLUITING.... 7

DRAAGBARE AUDIOSPELER..... 14

E

EXPRESSIEPEDAAL 13

EXPRESSION.... 12, 13

EXT IN-AANSLUITING.... 14

F

FABRIEKSINSTELLINGEN 19

FAVORITE.... 10
FILTER.... 12
FOOT PEDAL-AANSLUITING ..... 13

G

GELIJKE STEMMING 17

GEWONE KLANK....9

GLOBALE STEMMING.... 17

H

HERSTELLEN.... 19

HOLD 12,13

HOOFDTELEFOON.... 8

K

KABELHAAK....7

KLANKEN....9

KLANKINSTELLINGEN.... 16

KLANKPARAMETERS.... 16

KLANK REGISTREREN 10

KNOP [AUDIO PLAYER] 15

KNOP FAVORITE [A] / [B] 10

KNOP [LOCK] 14

KNOP OCTAVE [+] / [-].... 11

KNOPPEN [INC/+] / [DEC/-]....9

KNOPPEN TONE [1]–[6] 9

KNOP [PREVIEW] 9

KNOP [SPECIAL TONE] 9

KNOP [TRANSPOSE] 11

KNOP [WRITE] 10, 18

L

LETTERS.... 2

LIJST MET FOUTMELDINGEN ..... 23

L/MONO-AANSLUITING.... 8

LUIDSPREKERS 8

M

METRONOOM 18

MIDI.... 20

MIDI-IMPLEMENTATIETABEL ..... 26

MODULATIEBALK.... 11

MODULATION.... 12, 13

MP3 15

N

NETSTROOMADAPTER.... 7

O

OPLAADBARE NI-MH AA-BATTERIJEN.. 6

OUTPUT-AANSLUITINGEN 8

P

PAN 12,13

PEDAALSCHAKELAAR 13

PEDAL DOWN 14

PEDAL UP 14

PHONES-AANSLUITING.... 8

PITCH 12

PORTAMENTO.... 12, 13, 16

PORTAMENTOTIJD.... 12, 13, 16

[POWER]-SCHAKELAAR.... 8

PROBLEMEN OPLOSSEN 22

R

NL Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
