GEBRUIKSAANWIJZING FR-1 ROLAND

Dit product beantwoordt aan de richtlijn EMC 89/336/EEC van de Europese Unie.

-For the USA

FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT

Bedankt voor uw aankoop van de Roland FR-1 V-Accordion. De FR-1 is een bijzonder veelzijdig elektronisch instrument dat de geluiden van verschillende accordeoninstrumenten kan emuleren. Eén belangrijk voordeel van de FR-1 is dat u de meeste uiteenlopende geluiden kunt gebruiken zonder van instrument te veranderen. Dat heeft niet alleen financiële implicaties (een FR-1 kost beduidend minder dan alle originele instrumenten die hij emuleert) – u kunt bovendien met uw vertrouwde techniek heel wat stijlen en muziekgenres aan.

Bewaar dit document op een veilige plaats op, omdat u het later beslist nog eens nodig hebt. Lees tevens de handleiding op de bijgeleverde CD-ROM, omdat u daar gegevens vindt, die in dit "Eerste kennismaking"-document niet aan bod komen.

Dit "Eerste kennismaking"-document heeft betrekking op twee instrumenten: FR-1 (met pianoklavier) FR-1 (met knoppenklavier)

VEILIG GEBRUIK VAN DIT APPARAAT

INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN EN VERWONDINGEN

Over de ⚠ WAARSCHUWING en ⚠ LET OP labels

	Wijst de gebruiker op het risico op dodelijke ongevallen of zware verwondingen als gevolg van een fout gebruik van dit apparaat.
LET OP!	Het foute gebruik van dit apparaat kan leiden tot verwondingen en of materi le schade.* "Materi le" schade heeft betrekking op het beschadigen van het meubilair of andere huishoudelijke voorwerpen evenals huisdieren enz.

Over de symbolen

T0701	Een driehoek maakt de gebruiker attent op belangrijke instructies of waarschuwingen. De juiste betekenis van het symbool wordt bepaald door de tekening in de driehoek. Het links getoonde symbool wordt gebruikt voor algemene waarschuwingen of om de aandacht te vestigen op gevaar.
D0482	Dit symbool maakt de gebruiker attent op dingen die nooit mogen worden uitgevoerd. Wat nooit mag worden gedaan wordt aangegeven door de tekening in de cirkel. Het links getoonde symbool wordt gebruikt om aan te geven dat het toestel nooit uit elkaar mag worden gehaald.
I1722	Dit symbool maakt de gebruiker attent op dingen die moeten worden uitgevoerd. Wat er moet worden gedaan wordt aangegeven door de tekening in de cirkel. Het links getoonde symbool betekent dat de stekker van het stroomsnoer van de uitgang moet worden losgekoppeld.

HOUD ALTIJD HET VOLGENDE IN DE GATEN

⚠ WAARSCHUWING

- Lees, alvorens dit instrument te gebruiken, de volgende punten en de rest van deze handleiding door.

- Open nooit de behuizing van het instrument of de adapter en breng vooral geen wijzigingen aan.

- Probeer nooit de FR-1 zelf te herstellen of bepaalde onderdelen te vervangen (tenzij dit in deze handleiding uitdrukkelijk staat vermeld). Laat alle herstellingen en onderhoudswerken over aan uw Roland-dealer, een erkende herstellingsdienst of de distributeur (zie de adressen op de "Information"-pagina).

- Zet de FR-1 nooit op de volgende plaatsen:

• Plaatsen, die onderhevig zijn aan extreme temperaturen (bv. direct zonlicht in een gesloten voertuig, bij een verwarming, op apparatuur die warmte genereert; of
• Plaatsen die klam zijn (bv. badkuip, wasruimten, natte vloeren); of
  • Vochtige plaatsen; of
• Plaatsen die blootgesteld zijn aan regen; of
• Stoffig zijn; of
• Onderhevig zijn aan sterke trillingen.

- Zet de FR-1 altijd op een stevig en effen oppervlak. Zet hem nooit op een sterk trillende of hellende plaats. Wanneer u de FR-1 niet gebruikt, zet u hem het best niet verticaal. Als u hem verticaal op de bühne/op de vloer moet zetten, zorg dan dat hij tegen een stevig oppervlak (muur, zwaar m strument e.d.) aanleunt.

- Beschadig nooit de kabel van de bijgeleverde adapter. Zorg dat de kabel altijd zo wordt gelegd dat hij niet afgeklemd of op een andere manier gekneusd wordt. Het gebruik van een beschadigde adapter kan leiden tot brand of elektrocutie.

- Gebruik voor de stroomvoorziening alleen de bijgeleverde kabel. Het netsnoer is niet geschikt voor gebruik met andere apparaten.

⚠ WAARSCHUWING

• Draai of buig de adapterkabel niet teveel. Zet er nooit zware voorwerpen op. Dit kan de kabel beschadigen, wat defecten en een kortsluiting kan veroorzaken. Beschadigde kabels kunnen brand en elektrocutie veroorzaken!
• Dit instrument kan hetzij op zich, hetzij samen met een externe versterker of hoofdtelefoon, voor een geluidsniveau zorgen dat tot gehoorverlies kan leiden. Werk nooit langere tijd op een hoog volumeniveau of op een niveau dat u onprettig vindt. Als u ook maar vermoedt dat u gehoorproblemen begint te krijgen, moet u de FR-1 meteen uitschakelen en contact opnemen met een oorarts.
• Zorg dat er nooit kleine metalen of brandbare voorwerpen c.q. vloeistoffen (water, dranken e.d.) in het inwendige van de FR-1 terechtkomen. Dat kan namelijk leiden tot brand of een kortsluiting.

• In de volgende gevallen moet u het instrument meteen uitschakelen, de aansluiting van de adapter op het lichtnet verbreken en contact opnemen met een door Roland erkende herstellingsdienst (zie de "Information"-pagina):

• Als de adapter of zijn kabel zichtbaar beschadigd is;

• Wanneer een voorwerp of vloeistof in het inwendige van de FR-1 terecht is gekomen;
• Wanneer het product in de regen heeft gestaan of op een andere manier nat is geworden;
• Wanneer de FR-1 niet naar behoren lijkt te werken.

- In gezinnen met kleine kinderen moeten de ouders de kroost zo lang bij het bedienen van de FR-1 helpen tot de kinderen zelf weten wat ze wel en niet mogen doen.

- Behandel de FR-1 altijd met de nodige zorg. (Laat hem niet vallen!)

- Sluit de adapter nooit aan op een stroomcircuit waarop al meerdere andere apparaten zijn aangesloten. Wees extra voorzichtig met het gebruik van verlengsnoeren – de totale hoeveelheid

stroom die wordt gebruikt door alle apparatuur, die u op het stopcontact van het verlengsnoer hebt aangesloten, mag nooit het stroomniveau (watt/ampères) van het verlengsnoer overschrijden. Overmatige lading kan het isolatie-materiaal van de kabel doen verhitten en uiteindelijk doorsmelten.

- Vóór het gebruik van de FR-1 in het buitenland neemt u het best contact op met uw dealer om te zorgen dat u de juiste voeding gebruikt (zie ook de adressen op de "Information"-pagina in deze h ding).

- Batterijen mag u nooit proberen op te laden, verwarmen, openen c.q. in water of vuur gooien.

- Speel GEEN CD-ROM af op een conventionele audio CD-speler. Het resulterende geluid kan van een niveau zijn dat permanent gehoorverlies kan veroorzaken. Er kan schade ontstaan aan de luids andere onderdelen van het systeem.

- Stel oplaadbare Ni-MH-batterijen nooit bloot aan overdreven hitte, zoals direct zonlicht, vuur enz.

LET OP!

- Zet de FR-1 en de adapter altijd op een goed verluchte plaats.

- Trek, bij het verbreken van de aansluiting op het lichtnet, altijd aan de stekker van de adapter – nooit aan de kabel.

- Trek de stekker van de adapter op regelmatige tijdstippen uit het stopcontact en maak de pennen schoon (als er stof op zit). Als u de FR-1 lan-

gere tijd niet wilt gebruiken, verbreekt u het best de aan-sluiting op het lichtnet. Stof tussen de stekker van het netsnoer en de netaansluiting kan de isolatie nadelig beïnvloeden en leiden tot brand.

- Probeer te voorkomen dat snoeren en kabels in de knoop raken. Tevens dienen alle snoeren en kabels zo te worden geplaatst dat ze buiten het bereik van kinderen liggen.

- Ga nooit op de FR-1 staan en zet er geen zware voorwerpen op.

- Raak de adapter en de overige kabels nooit met natte handen aan. Anders bestaat er kans op elektrocutie.

- Alvorens de FR-1 te verplaatsen moet u de aan-sluiting op het lichtnet en de overige apparaten verbreken.

- Schakel de FR-1 altijd uit voordat u hem schoonmaakt. Bovendien verbreekt u het best ook de aansluiting op het lichtnet.

- Verbreek, tijdens een onweer, de aansluiting van de adapter op het lichtnet.

- Bij fout gebruik kunnen de batterijen ontploffen of beginnen lekken, wat schade en verwondingen kan veroorzaken. Houd daarom altijd de volgende punten in de gaten.

- Volg de instructies voor de installatie van de batterijen nauwlettend op en let erop de batterijen conform de vereiste polariteit te installeren.

- Gebruik nooit oude en verse batterijen door elkaar. Bovendien moeten alle batterijen van hetzelfde type zijn.

- Als u het instrument langere tijd niet wilt gebruiken, verwijdert u het best de batterijen.

- Als een batterij lekt, moet u de vloeistof met een zachte doek of een papieren zakdoek volledig uit het batterijvak verwijderen. Installeer pas daarna nieuwe batterijen. Om irritaties aan uw huid te voorkomen moet u ervoor zorgen dat uw handen c.q. ledematen nooit in aanraking komen met de batterijvloeistof. Verder moet u erop letten dat er geen batterijvloeistof in uw ogen of in de buurt daarvan terechtkomt. Als dat toch gebeurt, moet u uw ogen enz. meteen onder stromend water spoelen.

- Bewaar batterijen nooit samen met metalen voorwerpen, zoals balpennen, broches, haarspelden e.d. op.

- Uitgeputte batterijen moet u conform de plaatselijke milieubepalingen weggooien.

- Bewaar schroeven, referentiekappen, de inbus-sleutel en andere voorwerpen, die u eventueel moet verwijderen, op een veilige plaats (buiten het bereik van kinderen) op. Zo hoeft u ze later niet te zoeken of te vrezen dat kleine kinderen ze inslikken.

1. Belangrijke opmerkingen

Voeding

• Sluit de FR-1 nooit aan op een stopcontact waarop u al een apparaat met invertor (koelkast, wasmachine, magnetron of air conditioning) of motor hebt aangesloten. Dat andere apparaat zou namelijk storingen of op z'n minst een hoorbare brom kunnen veroorzaken. Als u, om de één of andere reden, geen ander stopcontact kunt gebruiken, maakt u het best gebruik van een bromfilter dat zich tussen het stopcontact en dit product moet bevinden.
• Bij langdurig gebruik wordt de adapter warm of zelfs heet. Dit is volkomen normaal en dus geen reden om u ongerust te maken.
• Het verdient aanbeveling om dit apparaat met een optionele adapter te voeden, omdat het stroomverbruik betrekkelijk hoog is. Als u toch liever batterijen gebruikt, kiest u het best voor oplaadbare Ni-MH-batterijen.
• Vóór het installeren of vervangen van batterijen moet u het apparaat altijd uitschakelen en de aansluitingen op alle andere apparaten verbreken. Zodoende voorkomt u storingen en/of schade aan de luidsprekers of andere elementen.
• Zet, voordat u dit product op andere apparaten aansluit, de stroomtoevoer van alle producten uit. Zodoende voorkomt u storingen en/of schade aan de luidsprekers of andere elementen.
• Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit product niet in de nabijheid van dergelijke ontvangers.
• Als u in de buurt van de FR-1 een draadloze telefoon, afstandsbediening e.d. gebruikt, zou er een bromgeluid kunnen optreden. Dergelijke ruis treedt op, wanneer u een oproep ontvangt of gaat plegen c.q. tijdens een gesprek. Mocht u dergelijke problemen ondervinden, leg dergelijke draadloze apparaten dan verder van het product vandaan of zet ze uit.

Plaatsing

• Om problemen te voorkomen dient u de FR-1 te beschermen tegen direct zonlicht, hitte, vochtigheid en stof. Overdreven warmte kan ervoor zorgen dat de ombouw vervormt of verkleurt.
• Er kunnen zich waterdruppels (condensatie) in de FR-1 vormen, wanneer hij naar een locatie wordt gebracht waarvan de temperatuur en/of vochtigheidsgraad sterk verschilt. Als u de FR-1 in deze toestand tracht te gebruiken, kan dit leiden tot schade en/of storing. Voordat u de FR-1 in gebruik neemt, dient u hem daarom enkele uren te laten staan, tot de condens volledig is verdampt.
• Leg nooit zware voorwerpen op de toetsen. Dat kan er namelijk toe leiden dat de betreffende toetsen na verloop van tijd niet meer naar behoren werken.

Onderhoud

• Gebruik, voor het schoonmaken van de FR-1, alleen een zachte, droge of lichtjes bevochtigde doek. Gebruik voor het verwijderen van hardnekig vuil een doek die met een mild, niet agressief schoonmaakmiddel is geïmpregneerd. Wrijf het product daarna droog met een zachte doek.
• Gebruik nooit benzine, verdunners, alcohol of oplossingen van welke soort dan ook om de mogelijkheid van verkleuring en/of vervorming te voorkomen.

Andere voorzorgsmaatregelen

• Houd in de gaten dat de inhoud van het geheugen onherstelbaar verloren kan gaan als gevolg van een storing of oneigenlijk gebruik van het product. We raden u aan van belangrijke gegevens, die u in het geheugen van het product heeft opgeslagen, regelmatig een back-up te maken op een geheugenkaart om dataverlies te voorkomen (zie de handleiding).
• Houd er rekening mee dat alle data in het interne geheugen van dit product tijdens een herstelling gewist kunnen worden. Maak dus altijd een veiligheidskopie van uw data of noteer de instellingen (indien mogelijk). Tijdens herstellingswerken wordt er getracht de geheugeninhoud te bewaren, maar een garantie hiervoor is er niet. Roland wijst elke aansprakelijkheid m.b.t. dataverlies tijdens herstellingswerken af.
• Eens de geheugeninhoud van de FR-1 gewist is, bestaat er geen mogelijkheid meer om die instellingen te herstellen. Roland Corporation kan niet aansprakelijk worden gesteld voor het verlies van dergelijke data.
• Behandel de bedieningsorganen van de FR-1 met de nodige zorg om defecten en beschadiging te voorkomen. Dit geldt met name voor de regelaars en knoppen, maar ook voor kabels die u erop aansluit. Hardhandig gebruik kan tot storingen leiden.
• Pak bij alle kabels, wanneer u ze aansluit/loskoppelt, de aan-sluiting vast – trek nooit aan de kabel. Zo vermijdt u een kortsluiting of schade aan de interne elementen van de kabel.
• Om uw buren niet te storen zou u het volume van de FR-1 binnen aanvaardbare perken moeten houden. U zou ook een hoofdtelefoon te gebruiken, zodat u zich geen zorgen hoeft te maken over personen om u heen (vooral laat op de avond).
• Verpak, indien mogelijk, het product in de doos (inclusief vulling) waarin het werd geleverd, als u het moet vervoeren. Zo niet, dient u gelijksoortig verpakkingsmateriaal te gebruiken.
• Raak nooit de kant met de datalaag aan en doe het nodige om krassen op die laag te vermijden. Beschadigde of vuile CD-ROMs kunnen niet naar behoren worden gelezen. Houd ze schoon door gebruik van speciale CD-reinigers.
• Om schade aan de luidsprekers en andere apparaten te voorkomen moet u het volume van alle apparaten op de minimumwaarde zetten en ze uitschakelen alvorens ze op elkaar aan te sluiten.

- Om te voorkomen dat de stroom uitvalt (omdat iemand de kabel losrukt) of dat de adapterkabel wordt beschadigd moet u deze laatste met behulp van de bijgeleverde strip zoals hieronder getoond klemzetten.

• Na alle benodigde aansluitingen voltooid te hebben (zie blz. 91) mag u de apparaten in de opgegeven volgorde inschakelen. Door de apparaten in een andere volgorde in te schakelen zou u de luidsprekers enz. kunnen beschadigen.
• Dit product is voorzien van een veiligheidscircuit. Daarom duurt het na het inschakelen even voordat het naar behoren werkt.
• Levensduur van de batterijen bij continu gebruik: oplaadbare Ni-MH-batterijen (2100mA): ±5,5 uur. Deze waarde verschilt naar gelang de gebruiksintensiteit.
• In het belang van productverbeteringen zijn de specificaties en/of het uiterlijk van dit product onderhevig aan wijzigingen zonder voorafgaande kennisgeving.
• De data van de demosongs worden niet naar MIDI OUT uit-gestuurd.

Voorzorgsmaatregelen voor optionele batterijen

• Het toegestane temperatuurbereik voor het gebruik verschilt naar gelang de geïnstalleerde batterijen. Zie dus de documentatie bij de batterijen.
• Gebruik c.q. laat de batterijen nooit op bijzonder warme plaatsen liggen, dus nooit in de zon, in een gesloten auto, naast een verwarming e.d. Anders zou de batterijvloeistof kunnen beginnen lekken, wat in het beste geval de levensduur van de batterijen verkort.
• Voorkom dat er kraan- of zoutwater op een batterij spat. Bovendien moeten de aansluitingen droog blijven. Anders wordt de batterij namelijk heet c.q. begint hij (of zijn aansluitingen) te roesten.
• Als een pas gekochte batterij roestplekken vertoont, warm wordt of niet helemaal naar behoren lijkt te werken, mag u hem niet gebruiken. Breng hem dan meteen terug naar de winkel.
• Laat de batterijen nooit binnen bereik van baby's of kleine kinderen liggen.

• Leg aan iedereen, die de batterijen moet hanteren, uit hoe je hem aansluit e.d.

• Werp de accu nooit in een vuur. Verwarm hem onder geen beding. Anders zou de isolatie namelijk kunnen smelten, zouden er giftige gassen kunnen vrijkomen, zou een chemische reactie met waterstof zou een brand kunnen veroorzaken, er zou batterijvloeistof kunnen uitlekken e.d.

• Let, tijdens het opladen, op de juiste polariteit van de batterijen (+" - en "-" - pool). Anders zouden ze namelijk kunnen leeglopen en een brand of scheikundige reacties kunnen veroorzaken.
• Sla nooit op de batterijen en laat ze nooit vallen. De schok kan ervoor zorgen dat de accu begint te lekken, oververhit, ontploft en/of een brand veroorzaakt.
• Probeer nooit meerdere batterijen parallel met elkaar te verbinden, omdat ze anders beginnen te lekken, oververhitten, ontploffen en/of een brand veroorzaken.
• Verwijder nooit beschermingsmechanismen of andere onderdelen. Probeer de batterijen nooit te openen.
• Als er batterijvloeistof in uw ogen loopt, moet u deze laatste meteen onder stromend water uitspoelen en contact opnemen met een arts. De alkalinevloeistof is bijzonder schadelijk voor uw ogen en kan er eventueel zelfs voor zorgen dat u blind wordt.
• Als de vloeistof op uw huid of uw kleding drupt, moet u dat gebied meteen onder stromend water uitwassen. Batterij-vloeistof kan huidletsels veroorzaken.
• Als een accu niet langer naar behoren werkt, moet u hem volgens de in uw streek geldende milieubepalingen weg-gooien.
• Als een batterij begint te lekken, verkleurt of begint te vervormen, mag u hem niet meer gebruiken. Hij zou immers kunnen oververhitten en ontploffen c.q. een brand kunnen veroorzaken.

Hanteren van batterijen

- Een foute hantering van de batterijen, oplaadbare batterijen of een lader kunnen ertoe leiden dat de batterijen beginnen te lekken, oververhitten, beginnen te branden of ontploffen. Lees, vóór het gebruik van de batterijen, oplaadbare batterijen en/of de lader de bijsluiter door om een correct gebruik te verzekeren. Bij gebruik van oplaadbare batterijen en een lader moet u erop letten alleen types te gebruiken, die met elkaar compatibel zijn.

Voorzichtig met de riemhouder

- Schroef de riemhouderringen nooit helemaal los, omdat u anders de plasticbehuizing van de FR-1 zou kunnen beschadigen, wat na verloop van tijd leidt tot stabiliteits- en veiligheidsproblemen.

2. Voorzieningen op de panelen

Bedieningorganen van de diskantsectie


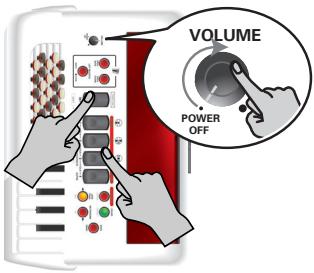

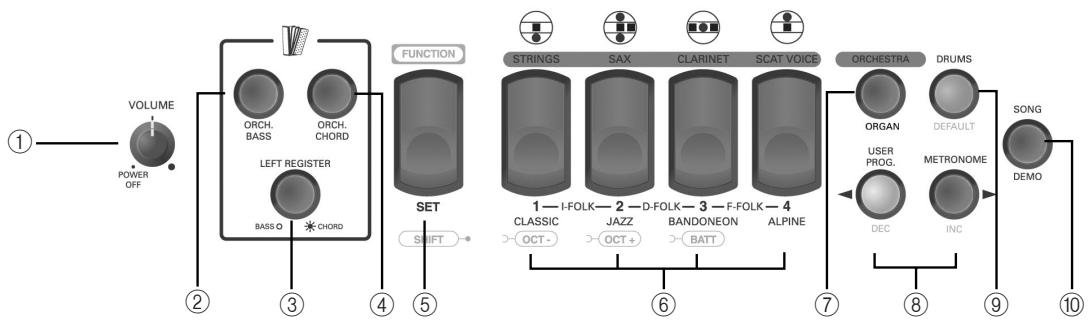

① VOLUME-regelaar

Met deze regelaar stelt u het algemene volume van de V-Accordion in. Draai hem helemaal naar links ("POWER OFF") om de FR-1 uit te schakelen. Draai hem naar rechts om het instrument in te schakelen.

② ORCH BASS-knop

Druk op deze knop om de ORCHESTRAL BASS-sectie in en uit te schakelen.

③ LEFT REGISTER-knop

Met deze knop wijst u de 3 basregisters toe aan de BASS- (indicator uit) of CHORD-sectie (indicator aan). Zie blz. 96 voor meer details.

④ ORCH CHORD-knop

Druk op deze knop om de ORCHESTRAL CHORD-sectie in en uit te schakelen.

⑤ FUNCTION/SET-register

Dit register heeft drie functies: na het drukken op SET (knippert in het blauw) kunt u met de diskantregisters één van de volgende Sets kiezen. Deze Sets zijn voorgeprogrammeerd en kunnen niet worden gewijzigd.

Houd [FUNCTION/SET] ingedrukt om toegang te hebben tot de "verborgen" parameters en MIDI-functies. Druk hem samen met ① of ② in om een ander octaaf te kiezen. Druk hem samen met register ③ in om de batterijstatus te controleren.

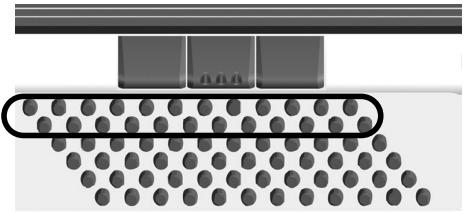

⑥ Diskantregisters (1\~8)

De diskantsectie biedt de volgende 4 schakelaars ("registers") waarmee u 8 verschillende accordeonvoetmaten kunt kiezen:

Diskantregisters
1a		Bassoon	3a	Clarinet
1b		Bandon	3b	[807H] Musette
2a	[KHBK]	Master	4a	Piccolo
2b		Organ	4b	Oboe

Met de registers 1\~4 kunt u telkens twee verschillende klanken kiezen. Wanneer u een klank kiest, licht het betreffende register in het groen op.

Als u Set 3+4, "F FOLK" kiest, veranderen de voetmaten als volgt. Deze informatie vindt u niet op het bedieningspaneel. Zie daarom de tabel hieronder:

Diskantregisters (Set 7=3+4)

1a	[XSXW]	Bassoon	3a	[3X10]	Sw Valse
1b	[C8X7]	Jazzy	3b	[4G2Y]	Mr Gus
2a	[00CA]	Arnold	4a	[1Y3W]	Av Musette
2b		4 Voix	4b		SOS Musette

Met de registers 1\~4 kunt u de volgende orkestklanken (d.w.z. geluiden, die geen verband houden met een accordeon) kiezen:

Orkestregisters (ORCHESTRA licht op)

1	Strings	3	Clarinet
2	Sax	4	Scat Voice

Tenslotte kunt u met de orkestregisters 1\~4 nog de volgende orgelklanken kiezen:

Orgelregisters (ORCHESTRA knippert)

1	Full	3	R & B
2	Jazz	4	Perc

Door het register van de gekozen klank opnieuw in te drukken wijzigt u de snelheid (traag of snel) van het "Rotary"-effect.

⑦ ORCHESTRA/ORGAN-knop

Druk deze knop één keer in (hij licht op) om een orkestklank aan het diskantklavier (of de knoppen) toe te wijzen. Druk er opnieuw op (hij knippert), wanneer u met uw rechterhand een orgelklank wilt aansturen.

Druk er opnieuw op om weer accordeongeluiden te kunnen gebruiken (de knop dooft).

Opgelet: Aan de diskantsectie kunt u telkens één accordeon- OF één orkest- OF één orgelklank toewijzen. Combinaties (accordeon + orkestklank bv.) zijn niet mogelijk.

⑧ USER PROG/DEC- en METRONOME/INC-knoppen

Met de USER PROG-knop schakelt u de geheugenfunctie van de FR-1 in of uit. In de FUNCTION-mode vermindert u hier-mee de waarde van de geselecteerde parameter.

Met de [METRONOME]-knop schakelt u de metronoom van de FR-1 in of uit (zie blz. 97). In de FUNCTION-mode verhoogt u hiermee de waarde van de geselecteerde parameter.

⑨ DRUMS/DEFAULT-knop

Met deze knop schakelt u de DRUMS-functie in of uit. Wanneer de FUNCTION-mode actief is, kunt u met deze knop weer de fabrieksinstelling voor de geselecteerde parameter oproepen.

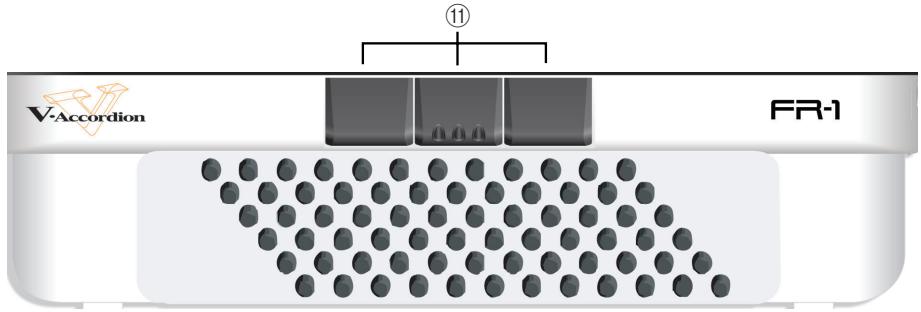

⑩ SONG/DEMO-knop

Met deze knop activeert u de SONG-mode waarin u met uw linker- of rechterhand kunt spelen, terwijl u zich door één van de 4 interne stukken laat begeleiden (de FR-1 speelt dan de partij van de andere hand).

Druk op deze knop om de 8 demosongs van de FR-1 te kunnen beluisteren.

Bedieningspaneel van de basknoppen

Met deze registers kunt u de gewenste bas- en akkoordmix instellen. Hier beschikt u over de volgende voetmaten:

Basregisters
1	8'/4'/2'
2	16'/8'/8-4'/4'/2'
3	16'/2'

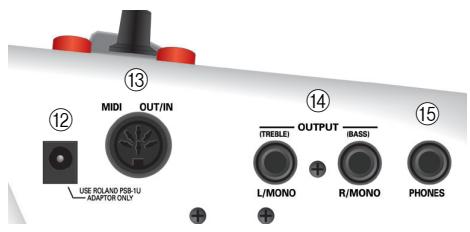

Aansluitingspaneel

⑫ DC IN-connector

Hier moet u de bijgeleverde adapter (PSB-1U) aansluiten. U kunt echter ook 8 optionele batterijen kopen om de FR-1 zonder adapter te kunnen gebruiken.

⑬ MIDI OUT/IN-connector

Via deze connector ontvangt of zendt het instrument MIDI-data. De functie ervan wordt bepaald door de "MIDI OUT/IN"-parameter (zie de handleiding voor meer details).

Deze connectors kunt u op een externe versterker, een mengpaneel of een draad-loos systeem aansluiten.

⑮ PHONES-connector

Hierop kunt u de bijgeleverde oortelefoon of een optionele stereohoofdtelefoon aansluiten (Roland RH-A30, RH-200s of RH-300). Dan worden de OUTPUT-connectors echter niet uitgeschakeld.

Opgelet: Als u de bijgeleverde oortelefoon gebruikt, mag u het volume niet te hard zetten (dus nooit verder dan "12 uur"), omdat het sig- naal anders vervormt.

3. Voorbereidingen

Aansluitingen

De FR-1 is voorzien van een vak voor 8 optionele oplaadbare Ni-MH-batterijen (AA). Dat is een handig alternatief voor wie vaak live speelt.

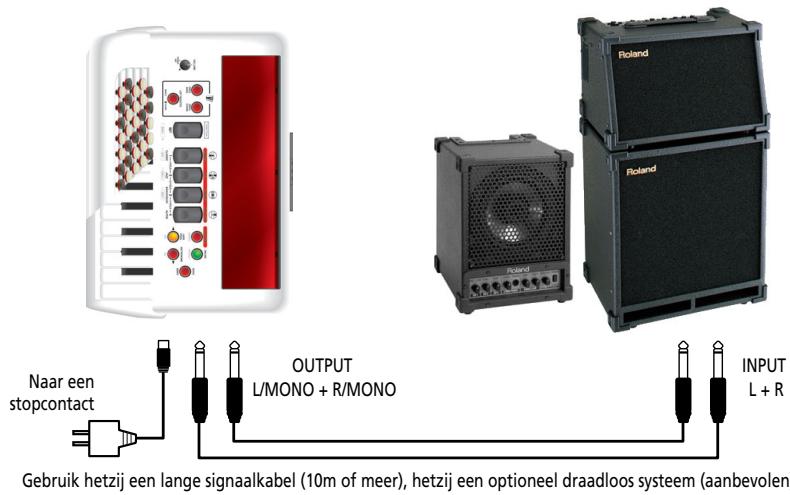

OUTPUT-connectors gebruiken

De FR-1 moet op een externe versterker worden aangesloten. Als u met optionele batterijen werkt en de FR-1 op een PA-systeem of een mengpaneel moet aansluiten, kiest u het best voor een draadloos systeem om geen overdreven lange signaalkabels te hoeven gebruiken.

U zou ook met de bijgeleverde oortelefoon of een optionele stereohoofdtelefoon kunnen werken (Roland RH-30A, RH-200, RH-200S of RH-300).

Opgelet: Om schade aan de luidsprekers en andere apparaten te voorkomen moet u het volume van alle apparaten op de minimumwaarde zetten en ze uitschakelen alvorens ze op elkaar aan te sluiten.

Opgelet: Als u de bijgeleverde oortelefoon gebruikt, mag u het volume niet te hard zetten (dus nooit meer dan "12 uur"), omdat het signaal anders vervormt.

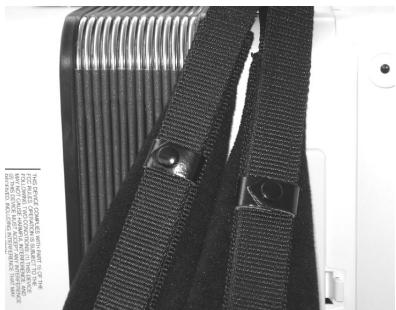

Installeren van de draagriemen

(1) Pak de draagriemen uit.

(2) Zet de FR-1 op een stevig oppervlak. Het aansluitingspaneel moet zich aan de onderkant bevinden.

(3) Schuif de bovenzijde van één draagriem door de houderring (zie de afbeelding).

De bovenzijde herkent u aan

(4) Druk de bovenkant van de draagriem op de velcrolaag eronder.

(5) Sluit de veiligheidsclip om te voorkomen dat de draagriem los komt te zitten.

(6) Herhaal de stappen (3)\~(5) voor de andere draagriem.

De bovenzijde van de draagriemen moet er als volgt uitzien:

(7) Draai de FR-1 ondersteboven (het aansluitingspaneel moet zich links bevinden, zie de afbeelding).

(8) Schuif de onderzijde van één draagriem door de houderring (zie de afbeelding).

(9) Schuif het uiteinde van de draag-riem in de bovenste opening van de plastic-beugel (zie de afbeelding).

(10) Draai het uiteinde om, schuif het in de onderste opening en trek het ste-vig vast.

(11) Schuif de plasticclip over het los hangende uiteinde om speling te voorkomen.

Opgelet: Eventueel moet u eerst de riem- lengte naar wens instellen.

(12) Herhaal de stappen (8)\~(11) voor de andere draagriem.

In- en uitschakelen

Opgelet: Na alle benodigde aansluitingen voltooid te hebben mag u de apparaten in de opgegeven volgorde inschakelen.

Opgelet: Als u liever met oplaadbare AA-batterijen werkt, zie dan de handleiding.

(1) Sluit de bij- geleverde adapter aan op de DC IN- connector van de FR-1.
(2) Verbind de adapter met een stopcontact dat aan alle vereisten beantwoordt (zie de handle

De adapter mag alleen op een stopcontact worden aangesloten dat aan de vereisten (zie het merkplaatje) vol-

(3) Zet het volume van het ontvangende audioapparaat op de minimumwaarde. U zou het ook gewoon kunnen uitschakelen.
(4) Verbind de OUTPUT-connectors van de FR-1 via twee 1/4"-gitaarkabels met het externe audioapparaat. (Eén 1/4"-kabel wordt bij de FR-1 geleverd.) Opgelet: U zou ook een hoofdtelefoon op de PHONES-connector kunnen aansluiten. Dan hebt u geen audioverbinding nodig.
(5) Draai de VOLUME-regelaar ① van de FR-1 vanuit de "POWER OFF"-stand naar rechts.
(6) Schakel het ontvangende audioapparaat in.
(7) Begin te spelen.

Naar een stopcontact

Opgelet: Dit product is voorzien van een veiligheidscircuit. Daarom duurt het na het inschakelen even voordat het naar behoren werkt.

—Uitschakelen van uw installatie—

(8) Zet het volume van het ontvangende audioapparaat op de minimumwaarde of schakel het uit.
(9) Draai de VOLUME-regelaar ① van de FR-1 compleet naar links ("POWER OFF").

Luisteren naar de demosongs

De FR-1 bevat een reeks demosongs die de verschillende klanken en toepassingen ten tonele voeren. Laten we daar dus eerst naar luisteren.

(1) Schakel de FR-1 in.
Zie "In- en uitschakelen" op blz. 93.
(2) Houd de [SONG/DEMO]-knop ⑩ ingedrukt (hij moet geel oplichten). De weergave begint automatisch vanaf de eerste demosong (er zijn 8 demo-songs). Aan het einde van de eerste song start de FR-1 de weergave van song 2, 3 enz. U kunt de gewenste song ook direct selecteren:
(3) Kies met de knoppen USER PROG/DEC en METRONOME/INC ⑧ de demosong die u wilt beluisteren.

[*] Copyright © Roland Europe Spa. Alle rechten voorbehouden. Ongeoorloofd gebruik van deze demosongs voor andere doeleinden dan de privé-sfeer vormt een inbreuk op de wetgeving. De data van de demosongs worden niet via MIDI verzonden.

Nr.	Songtitel*	Vertolker
01	Bal Musette	Ludovic Beier
02	Dreaming of Organ	Ludovic Beier
03	Swingin' The Blues	Ludovic Beier
04	Forro de Janeiro	Ludovic Beier
05	Tango Dancers	Ludovic Beier
06	Eastern Wind	Ludovic Beier
07	Sax On The Phone	Ludovic Beier
08	O Sole Mio	Sergio Scappini

(4) Stel met de VOLUME-regelaar het gewenste volume in.

Opgelet: Tijdens de weergave van de demo- songs werken de toetsen en/of knoppen van de FR-1 niet.

(5) Druk opnieuw op SONG/DEMO ⑩ om de demosongmode weer te verlaten.

De secties van de FR-1

Diskantsectie

De diskantsectie bespeelt u via het 26 toetsen tellende "pianoklavier" of de 62 diskantknoppen.

Welke klank u dan hoort, wordt bepaald door het laatst ingedrukte register (1\~4).

Deze sectie kunt u als "gewone" accordeon of voor het bespelen van orkest- c.q. orgelklanker

(1) Sluit de FR-1 aan op een versterker en schakel hem in. Zie blz. 91.
(2) Hang de FR-1 om, druk op een diskant-register en speel op het klavier. Hoewel de FR-1 een elektronisch muziek-instrument is, hoort u alleen wat u speelt, wanneer u de balg heen en weer beweegt.
(3) Druk op het SET-register ⑤ (het knippert blauw)
(4) Kijk of de ORCHESTRA/ORGAN -knop gedoofd is. Als dat niet het geval is, moet u er één of twee keer op drukken.

(5) Druk op een register 1\~4 ⑥ om een Set-geheugen te kiezen. Door de registers 1+2, 2+3 of 3+4 samen in te drukken kunt u nog bijkomende Sets selecteren.

De SET-knop dooft.

Opgelet: Als u geen register indrukt, terwijl het SET-register in het blauw knippert, dooft dit laatste na een tijdje weer. Als u het SET-register per ongeluk ingedrukt hebt, moet u er opnieuw op drukken (zodat het dooft).

Opgelet: Zie ook de opmerking i.v.m. Set "3+4" op blz. 89.

(6) Speel een paar noten om de klank te beoordelen.
(7) Druk op een register 1\~4 om een andere registratie te kiezen.
(8) Druk opnieuw op dit register om diens "b"-klank te kiezen.

Druk er opnieuw op om weer de "a"-klank op te roepen. Als u daarna op een ander register drukt, kiest de FR-1 automatisch de betreffende "a"-klank.

(9) Vindt u het volume wat te hard of te zacht, dan kunt u de instelling met de VOLUME-regelaar ① wijzigen.

Bassectie

Met de knoppen van deze sectie kunt u zowel basnoten als akkoorden spelen. De "echte" basnoten zijn aan de twee aangeduide rijen toegewezen. Met de overige knoppen speelt u akkoorden.

Welke klank u dan hoort, wordt bepaald door het laatst ingedrukte register. Deze sectie kunt u als "accordeon", voor het spe- len van een orkestklank of beide gebruiken.

(1) Sluit de FR-1 aan en schakel hem in. Zie blz. 91.
(2) Hang de FR-1 om, druk op een register en speel op het basklavier (knoppen). Als u uitsluitend accordeongeluiden gebruikt (d.w.z. wanneer de knoppen ORCH BASS ② en ORCH CHORD ④ gedoofd zijn), hanteren de bas- en akkoordknoppen hetzelfde register, omdat ze deel uitmaken van dezelfde accordeonsectie.
(3) Vindt u het volume wat te hard of te zacht, dan kunt u de instelling met de VOLUME -regelaar ① wijzigen.

Orkestklanken gebruiken

Uw FR-1 bevat tevens PCM-geluiden (samples) van verschillende instrumenten, die niets met een accordeon te maken hebben. Daarmee kunt u andere muziekstijlen verkennen.

Verder is er een orgelfunctie voor het diskantklavier, die in plaats van de orkest- of accordeonsectie kan worden gebruikt.

Orkestklanken voor de diskantsectie

Opgelet: U kunt telkens maar één orkestklank kiezen.

(1) Druk één of twee keer op de ORCHESTRA/ORGAN -knop ⑦ (hij moet rood oplichten).
(2) Druk één of twee keer op een register 1\~4 (het licht rood op).
(3) Speel een paar noten op het diskantklavier.

■Orkestpartij uitschakelen

Om daarna weer accordeonklanken voor de rechterhand te gebruiken:

(4) Druk twee keer op de ORCHESTRA-knop (hij dooft).

Orgelklanken voor de diskantsectie

Opgelet: U kunt telkens maar één orgelklank kiezen.

(1) Druk één of twee keer op de ORCHESTRA/ORGAN-knop (hij moet knipperen).
(2) Druk één of twee keer op register 1\~4 (het licht rood op). Zie blz. 89 voor de beschikbare klanken.
(3) Speel een paar noten op het diskantklavier om de orgelklank te beoordelen.
(4) Door het oplichtende register opnieuw in te drukken wijzigt u de snelheid (traag of snel) van het "Rotary"-effect.

■Orgelpartij uitschakelen

Om daarna weer accordeonklanken voor de rechterhand te gebruiken:

(5) Druk opnieuw op de ORCHESTRA-knop (hij dooft).

Orkestklanken voor de bassectie

De bas-orkestpartij kan in plaats van de bassectie worden gebruikt (dan bespeelt u met de basrijen van de knoppen geen accordeonklank meer).

(1) Druk op de ORCH BASS-knop ② (moet oplichten).
(2) Kijk of LEFT REGISTER ③ gedoofd is. Druk erop, als dat niet het geval is.
(3) Kies met de basregisters de gewenste klank.

ORCH BASS-klank
1	Acoustic
2	Bowed
3*	Fingered*

■ Bas-orkestpartij uitschakelen

(4) Druk opnieuw op de ORCH BASS-knop om naar de normale basmode terug te gaan.

Orkestklanken voor de akkoordsectie

De akkoord-orkestklank kan in plaats van het accordeongeluid aan de akkoordknoppen van de linkerhand worden toegewezen.

(1) Druk op de ORCH CHORD-knop ④ (moet oplichten).
(2) Kijk of LEFT REGISTER ③ oplicht. Druk erop, als dat niet het geval is.
(3) Kies met de basregisters de gewenste klank.

	ORCH CHORD-klank
1	St. Strings
2	Chorus Organ
3*	Steel Guitar*

Zolang de ORCH CHORD-mode actief is, kunt u andere accordeonregisters aan de basrijen toewijzen door LEFT REGISTER

(moet doven) en het gewenste basregister in te drukken.

■Uitschakelen van de ORCH CHORD-partij

(4) Druk opnieuw op de ORCH CHORD-knop om naar de normale akkoordmode terug te gaan.

4. Andere handige functies

Metronoom gebruiken

Uw FR-1 bevat een metronoom, die van pas kan komen voor het instuderen van nieuwe stukken of tijdens de accordeonles.

■Maatsoort instellen

Stel de maatsoort als volgt in:

(1) Alvorens deze waarde te wijzigen activeert u de metronoom het best door op de METRONOME/INC-knop ⑧ te drukken (hij licht op).

(2) Houd het SET-register zo lang ingedrukt tot het begint te knipperen. Nu kunt u via het diskantklavier de gewenste functie kiezen.

(3) Druk op de G#2-toets of knop "10". Het [SET]-register ⑤ knippert nu snel en het diskantklavier dient opnieuw voor het spelen van noten.

(4) Kies met de registers 1\~4 ⑥ één van de volgende instellingen:

Maatsoort van de metronoom
1	2/4	3•	4/4
2	3/4	5	6/8

Met de knoppen DEC en INC ⑧ kunt u tevens instellingen kiezen, die aan geen register toegewezen zijn.

Opgelet: Met de DRUMS/DEFAULT-knop ⑨ of register ③ kiest u weer de voorgeprogrammeerde waarde van de momenteel actieve parameter.

(5) Druk één keer op het SET-register ⑤ (het knippert traag) en stel de volgende parameter in.

(Druk het SET-register twee keer in om de FUNCTION-mode van de FR-1 weer te verlaten.)

■Instellen van het tempo

Hier gaan we ervan uit dat u zich nog steeds in de "FUNCTION"-mode bevindt (SET ⑤ knippert traag). Om deze parameter op een later tijdstip in te stellen moet u het SET-register zo lang ingedrukt houden tot het traag begint te knipperen.

(1) Druk op de G2-toets (d.w.z. de laagste "G") of knop "9". In de handleiding komt u te weten waar hij zich bevindt.

Het SET-register knippert nu snel en het diskantklavier dient opnieuw voor het spelen van noten.

Opgelet: Deze parameter kunt u ook selecteren door de METRONOME/INC -knop ⑧ ingedrukt te houden.

(2) Kies met de registers 1\~4 ⑥ één van de voorgestelde instellingen.

	Metronoomtempo
1	Adagio (72 BPM)
2•	Moderato (120 BPM)
3	Allegro (144 BPM)
4	Presto (192 BPM)

Met de knoppen DEC en INC ⑧ kunt u het tempo in stappen van "1" verhogen of verminderen.

U kunt deze knoppen ook ingedrukt houden, om sneller naar een beduidend hogere of lagere waarde te gaan. Het instelbereik luidt ♪ = 20\~250.

Opgelet: Met de DRUMS/DEFAULT-knop ⑨ of register ② kiest u weer de voorgeprogrammeerde waarde van de momenteel actieve parameter.

(3) Druk twee keer op het SET-register ⑤ om de FUNCTION-mode van de FR-1 weer te verlaten.

Metronoom gebruiken

Als de metronoomparameters naar wens ingesteld zijn, kunt u de metronoom gebruiken:

(4) Druk op de METRONOME/INC-knop ⑧ (licht op) om de metronoom te starten.
(5) Druk er opnieuw op om de metronoom weer uit te schakelen.

Diskantmode (alleen voor het knoppenmodel)

Net zoals er verschillende accordeonversies bestaan, zijn er ook verschillende chromatische instrumenten (met knoppenklavier) en dus uiteenlopende indelingen van het diskantklavier. Uw FR-1 kan ze simuleren.

Ziehier hoe u de benodigde instelling kiest:

(1) Draai de VOLUME-regelaar ① compleet naar links ("POWER OFF") om de FR-1 uit te schakelen.

(2) Houd het SET- en één van de volgende registers ingedrukt, terwijl u de FR-1 weer inschakelt om de gewenste instelling te kiezen.

(3) Begin te spelen.

(In de handleiding op de bijgeleverde CD-ROM vindt u de schikking van de noten.)

De FR-1 wordt met bijkomende witte en zwarte knoppen geleverd. Er zijn twee soorten witte knoppen: normale en gekartelde knoppen. Deze laatste worden in de regel gebruikt om de "C"- en "F"-noten aan te geven.

Roland

FR-1
