GEBRUIKSAANWIJZING AF3-649 X FAGOR

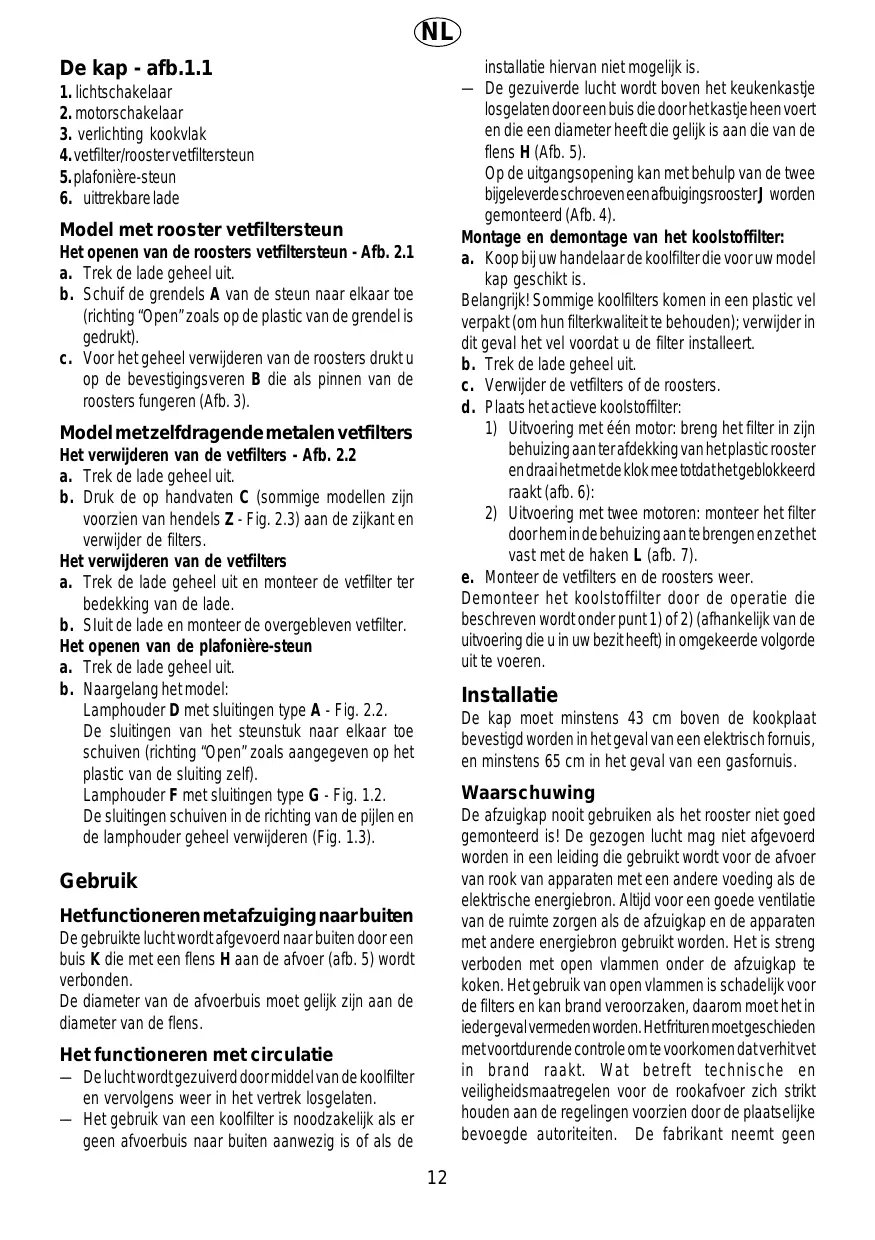

installatie hiervan niet mogelijk is. — De gezuiverde lucht wordt boven het keukenkastje losgelaten door een buis die door het kastje heen voert en die een diameter heeft die gelijk is aan die van de flens H (Afb. 5). Op de uitgangsopening kan met behulp van de twee bijgeleverde schroeven een afbuigingsrooster J worden gemonteerd (Afb. 4). Montage en demontage van het koolstoffilter: a. Koop bij uw handelaar de koolfilter die voor uw model kap geschikt is. Belangrijk! Sommige koolfilters komen in een plastic vel verpakt (om hun filterkwaliteit te behouden); verwijder in dit geval het vel voordat u de filter installeert. b. Trek de lade geheel uit. c. Verwijder de vetfilters of de roosters. d. Plaats het actieve koolstoffilter:

1) Uitvoering met één motor: breng het filter in zijn

behuizing aan ter afdekking van het plastic rooster en draai het met de klok mee totdat het geblokkeerd raakt (afb. 6):

2) Uitvoering met twee motoren: monteer het filter

door hem in de behuizing aan te brengen en zet het vast met de haken L (afb. 7). e. Monteer de vetfilters en de roosters weer. Demonteer het koolstoffilter door de operatie die beschreven wordt onder punt 1) of 2) (afhankelijk van de uitvoering die u in uw bezit heeft) in omgekeerde volgorde uit te voeren. De kap - afb.1.1

Model met rooster vetfiltersteun Het openen van de roosters vetfiltersteun - Afb. 2.1 a. Trek de lade geheel uit. b. Schuif de grendels A van de steun naar elkaar toe (richting “Open” zoals op de plastic van de grendel is gedrukt). c. Voor het geheel verwijderen van de roosters drukt u op de bevestigingsveren B die als pinnen van de roosters fungeren (Afb. 3). Model met zelfdragende metalen vetfilters Het verwijderen van de vetfilters - Afb. 2.2 a. Trek de lade geheel uit. b. Druk de op handvaten C (sommige modellen zijn voorzien van hendels Z - Fig. 2.3) aan de zijkant en verwijder de filters. Het verwijderen van de vetfilters a. Trek de lade geheel uit en monteer de vetfilter ter bedekking van de lade. b. SIuit de lade en monteer de overgebleven vetfilter. Het openen van de plafonière-steun a. Trek de lade geheel uit. b. Naargelang het model: Lamphouder D met sluitingen type A - Fig. 2.2. De sluitingen van het steunstuk naar elkaar toe schuiven (richting “Open” zoals aangegeven op het plastic van de sluiting zelf). Lamphouder F met sluitingen type G - Fig. 1.2. De sluitingen schuiven in de richting van de pijlen en de lamphouder geheel verwijderen (Fig. 1.3). Installatie De kap moet minstens 43 cm boven de kookplaat bevestigd worden in het geval van een elektrisch fornuis, en minstens 65 cm in het geval van een gasfornuis. Waarschuwing De afzuigkap nooit gebruiken als het rooster niet goed gemonteerd is! De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het in ieder geval vermeden worden. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De fabrikant neemt geen Gebruik Het functioneren met afzuiging naar buiten De gebruikte lucht wordt afgevoerd naar buiten door een buis K die met een flens H aan de afvoer (afb. 5) wordt verbonden. De diameter van de afvoerbuis moet gelijk zijn aan de diameter van de flens. Het functioneren met circulatie — De lucht wordt gezuiverd door middel van de koolfilter en vervolgens weer in het vertrek losgelaten. — Het gebruik van een koolfilter is noodzakelijk als er geen afvoerbuis naar buiten aanwezig is of als de

verantwoordelijkheid als schade ontstaat die het gevolg is van het niet correct opvolgen van de voorschriften. Onderhoud Schakel de stroom uit voordat mun onderhoud pleegt. Elektrische aansluiting Vetfilter Deze houdt de vetdeeltjes in de lucht vast.

1. De synthetische filter (dikte 10-15mm): was de filter

eens per maand in een lauw sop, laat hem drogen zonder te wringen, vervang hem na 5/8 wasbeurten.

2. De dunne synthetische filter (dikte ongeveer 1mm)

wordt vervangen als de bovenste kleur van onderen doorschijnt.

3. De dunne synthetische filter (dikte ongeveer 1mm)

zonder verzadigingsindicatie moet om de twee maanden vervangen worden.

4. De metalen filter: ongelimiteerde levensduur, wordt

iedere maand in een sop gewassen of in de vaatwasser (60°C). Drogen voordat u hem opnieuw monteert. Het demonteren van de vetfilters (voor modellen met roosters vetfiltersteunen) Voor het verwijderen van de vuile vetfilter gaat u als volgt te werk: a. Trek te lade uit en open de afzuigroosters die de vetfilters steunen. b. Verwijder de grendels Q van de vetfilter en trek hem eruit (Afb. 11.1) of, in het geval van speciale metalen vetfilters, drukt u op de plastic veren R (Afb. 11.2) om ze van hun plaats te verwijderen. c. Als u de vetfilter wast of vervangt, was dan ook meteen de rooster met een lauw sopje. d. Monteer de goed droge filter of, in het geval van vervanging, monteer de nieuwe vetfilter. De netspanning moet overeenstemmen met de spanning weergegeven op het eigenschappen plaatje binnen de kap. Indien van stekker voorzien de afzuigkap aansluiten aan een stopcontact conform de van kracht zijnde normen in een bereikbare plaats. Indien geen stekker aanwezig is (directe aansluiting aan de netvoeding) een tweepolen schakelaar, volgens de norm, toepassen met een openingsafstand tussen de contacten niet kleiner dan 3 mm (bereikbaar). Het bevestigen van de kap De afvoerbuis moet dezelfde diameter hebben als de flens die gemonteerd is op het afvoergat van de kap. Voor het bevestigen van de kap gaat u als volgt te werk: — Plaats de boormal tegen de rechter binnenkant van het bovenkastje met de pijl naar de achterkant van het kastje gericht. (afb. 8) — Boor gaten in correspondentie met de tekens op de mal (afb. 8). — Herhaal de procedure op de linker zijkant van het kastje. — Als het kastje wanden heeft van 16 mm dik, moeten de 4 afstandsstukken M worden aangebracht aan de zijkanten van de kap (afb. 9). — Plaats de kap en draai de 4 schroeven in de openingen in het kastje. Gebruik de 4 bijgeleverde schroeven N (afb. 9). Het regelen van de uittrekbare lade De koolfilter De kap kan worden geinstalleerd onder keukenkastjes van verschillende diepte. Het openen en sluiten van de lade kan naar wens worden geregeld. Verwijder hiervoor de afzuigroosters, draai de schroeven O los, regel de montagebeugels P en draai de schroeven O weer vast (Afb. 10). De koolfilter elimineert de geuren die zich vormen bij het koken. Bij normaal gebruik moet hij om de 4 maanden vervangen worden. Voor het verwijderen gaat u als volgt te werk: a. Trek de lade geheel uit. b. Verwijder de vetfilters en open de plafonière-steun (of de rooster vetfiltersteun). c. verricht de operatie die beschreven wordt onder punt

1) of 2) van de paragraaf “Het functioneren met

circulatie” (al naar gelang de uitvoering die u in uw bezit heeft) in omgekeerde volgorde. Gebruiksaanwijzing De kap heeft verschillende snelheden. Voor het beste rendement wordt aangeraden bij normaal gebruik de lage snelheden te gebruiken en in het geval van extra sterke geur- en stoomconcentratie de maximum snelheid. Wij raden aan de kap te laten werken even voordat u gaat koken en hem aan te laten voor nog vijftien minuten nadat u klaar bent met koken, of in ieder geval totdat alle geuren verdwenen zijn. Het vervangen van de lampen a. Trek de lade geheel uit. b. Open de plafonière-steun of de rooster vetfiltersteun aan de achterkant. c. Vervang de uitgebrande lampen uitsluitend met ovalen lampjes van 40W-max (E14), of een neonlamp van

14 Watt, of een PL lamp van 11 Watt (apparaat met 1 PL lamp), of een PL lamp van 9 Watt (apparaat met twee PL lampen). d. Breng de plafonière-steun of de rooster vetfiltersteun aan de achterkant. e. Als de verlichting niet werkt, controleer dan eerst of de lampen goed zijn aangedraaid voordat u er een installateur bij haalt. Schoonmaken Voor het schoonmaken van de buitenkant van de kap een doek gebruiken die is bevochtigd met spiritus of met een neutraal vloeibaar schoonmaakmiddel. Vermijd het gebruik van produkten die schuurmiddelen bevatten. Voor het reinigen van onderdelen in gesatineerd inox is het raadzaam de doek met de richting van de satijnstructuur mee te bewegen. Attentie Het niet in acht nemen van de schoonmaak regels van de kap en van het vervangen en schoonhouden van de filters kan brandgevaar met zich meebrengen. Men wordt dan ook verzocht zich aan de instructies te houden. Iedere verantwoordelijkheid voor inconvenienten wordt afgewezen waar bovenstaande aanwijzingen niet in acht zijn.
