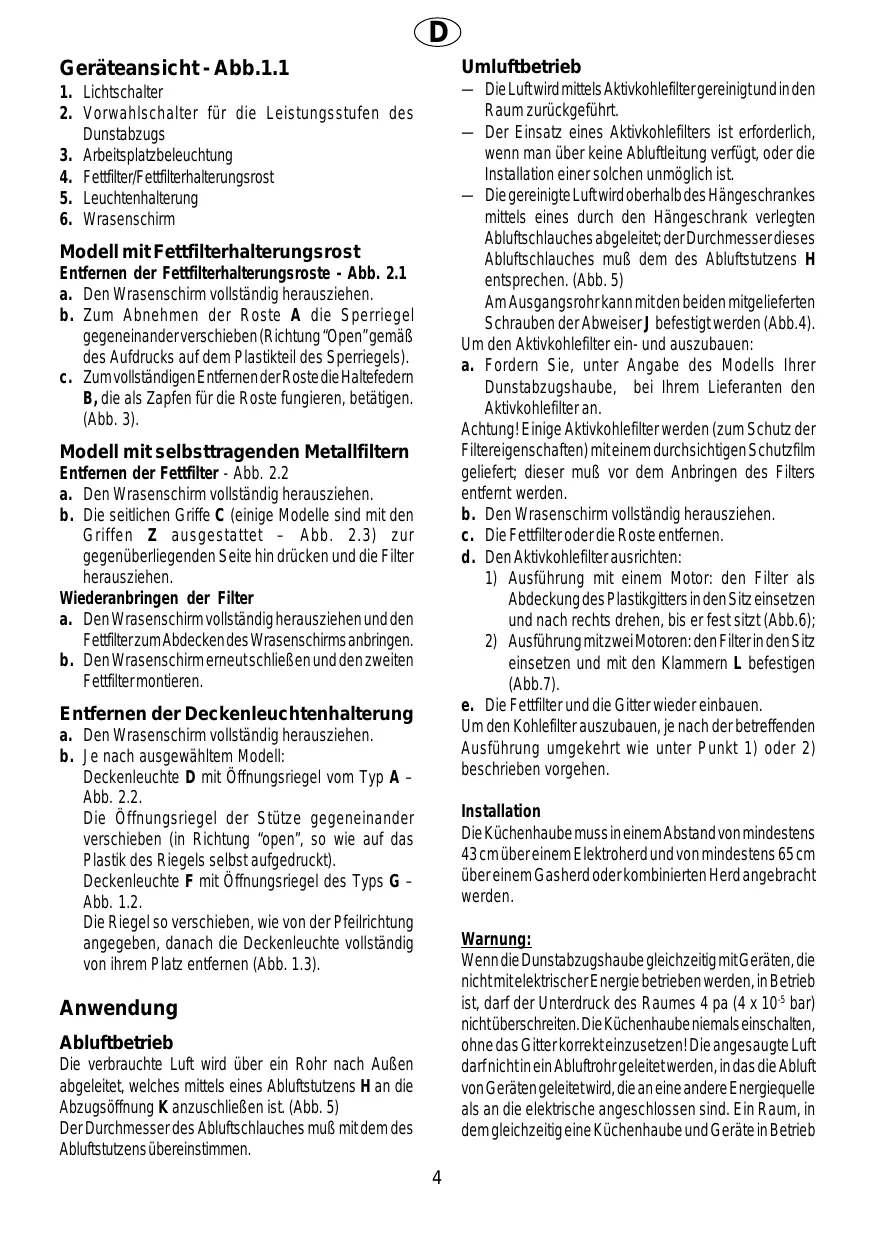

BEDIENUNGSANLEITUNG AF3-649 X FAGOR
Montage- und Gebrauchsanweisung
Geräteansicht - Abb.1.1
- Lichtschalter
- Vorwahlschalter für die Leistungsstufen des Dunstabzugs
- Arbeitsplatzbeleuchtung
- Fettfilter/Fettfilterhalterungsrost
- Leuchtenhalterung
- Wrasenschirm
Modell mit Fettfilterhalterungsrost
Entfern der Fettfilterhalterungsroste - Abb. 2.1
a. Den Wrasenschirm vollständig herausziehen.
b. Zum Abnehmer der Roste A die Sperriegel geogeneinander verschieben (Richtung "Open" gemäß des Aufdrucks auf dem Plastiktel des Sperriegels).
c. Zum vollständigen Entfermender Rostedie Haltefedern B, die als Zapfen fur die Roste fungieren, betätigten. (Abb. 3).
Modell mit selbsttragenden Metallfiltern
Entfernen der Fettfilter - Abb. 2.2
a. Den Wrasenschirm vollständig herausziehen.
b. Die seitlichen Griffe C (eine Modelle sind mit den Griffen Z ausgestattet - Abb. 2.3) zur gegenüberliegenden Seite hin drucken und die Filter hersausziehen.
Wiederanbringen der Filter
a. Den Wrasenschirm vollständig herausziehen und den Fettfilter zum Abdeckendes Wrasenschirms anbringen.
b. Den Wrasenschirm erneut schlieben und den zweiten Fettfilter montieren.
Entfern der Deckenleuchtenhalterung
a. Den Wrasenschirm vollständig herausziehen.
b. Je nach ausgewähltem Modell:
Deckenleuchte D mit Öffnungsgriegel vom Typ A - Abb. 2.2.
Die Öffnungssriegel der Stütze gegeneinander verschiben (in Richtung "open", so wie auf das Plastik des Riegels selbst aufgedruckt).
Deckenleuchte F mit Öffnungssriegel des Typs G - Abb. 1.2.
Die Riegel so verschieben, wie von der Pfeilrichtung angegeben, danach die Deckenleuche vollständig von ihrem Platz entfern (Abb. 1.3).
Anwendung
Abluftbetrieb
Die verbrauchte Luft wird über ein Rohr nach Außen abgeleitet, welches mittels eines Abluftstutzens H an die Abzugsöffnung K anzuschreiben ist. (Abb. 5) Der Durchmesser des Abluftschlauches muß mit dem des Abluftstutzens übereinstimmen.
Umluftbetrieb
Die Luft wird mittels Aktivkohlefilter gereinigt und in den Raum zurückgefuhrt.
- Der Einsatz eines Aktivkohlefilters ist erforderlich, wenn man über keine Abluftleitung verfügt, oder die Installation einer solchen unwilling ist.
Die gereinigte Luft wird oberhalb des Hängeschrankes mittels eines durch den Hängeschrank verlegten Abluftschlauches abgeleitet; der Durchmesser把这些 Abluftschlauches muß dem des Abluftstutzens H entsprechen. (Abb. 5)
Am Ausgangsrohr kann mit den beiden mitgelieferten Schrauben der Abweiser J befestigt werden (Abb.4). Um den Aktivkohlefilter ein- und auszubauen:
a. Fordern Sie, unter Angabe des Modells ihrer Dunstabzugshaube, bei Ihr dem Lieferanten den Aktivkohlefilter an.
Achtung! Einige Aktivkohlefilter werden (zum Schutz der Filtereigenschaften) mit einem durchsichtigen Schutzfilm gefeliefert; dieser muß vor dem Anbringen des Filters entfern't werden.
b. Den Wrasenschirm vollständig herausziehen.
c. Die Fettfilter oder die Roste entfern.
d. Den Aktivkohlefilter ausrichten:
1) Ausführung mit einem Motor: den Filter als Abdeckung des Plastikgitters in den Sitz einsetzen und nach rechts drehen, bis er fest sitzt (Abb.6);
2) Ausführung mit zwei Motoren: den Filter in den Sitz einsetzen und mit den Klammern L befestigen (Abb.7).
e. Die Fettfilter und die Gitter wieder einbauen.
Um den Kohlefilter auszubauen, je nach der betreffenden Ausführung umgekehrt wie unter Punkt 1) oder 2) beschreiben vorgehen.
Installation
Die Kuchenhaube muss in einem Abstand von mindestens 43cm über einem Elektroherd und von mindestens 65cm über einem Gasherd oder kombinierten Herd angebracht werden.
Warning:
Wenndie Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiben. Die Kuchenhaube niemals einschalten, ohne das Gitter korrekt einzusetzen! Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von Geräten geleitet wird, die an eine andere Energiequelle als an die elektrische angeschlossen sind. Ein Raum, in dem gleichzeitig eine Kuchenhaube und Geräte in Betrieb
sind, die eine andere Energiequelle als und die elektrische angeschlossen sind, muss immer gut beluftet werden. Es ist strengstens verboten, unter der Kuchenhaube Speisen auf offener Flamme zuzubereiten. Offenes Feuer schädigt die Filter und kann einen Brand verursachen, daß muss theseis in jedem Falle vermieden werden. Beim Frittieren muss das erhitzte Öl ständig kontrolliert werden, um zu vermeiden, dass es in Brand gerät. Was die technischen Abstände und die Sicherheitsabstände betrifft, die bei der Ableitung der Dämpfe beachtet werden müssen, so sind die Angaben der zuständigen ortlichen Behörden strengstens einzuhalten. Der Hersteller leht jegliche Verantwortungen für Schäden ab, die durch die Nichtbefolgung dieser Anordnungen herbeigeführt werden.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Kuchenhaube angegeben ist. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, diesen an eine den gultigen Normen entsprechende, jederzeit zugängliche Steckdose anschliessen. Wenn die Kuchenhaube nicht mit einem Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz angeschlossen werden. Dazu einen zweipoligen normierten Schalter anbringen, dessen geöffnete Anschlusstellen mindestens 3 mm auseinanderliegen müssen (gut zugänglich).
Befestigung der Dunstabzugshaube
Der Abluftschlauch muß einen Durchmesser aufweisen, der dem auf der Abluftöffnung der Dunstabzugshaube montierten Abluftstutzen entspricht.
Zur Befestigung der Dunstabzughaubegeben Siewe folgt vor:
Die mit der Abzugshaube mitgelieferte Bohrschablone an der rechten Innewand des Oberschranks mit nach der rückwartigen Kante des Mobels zeigendem Pfeil anlagen (Abb.8);
Gemäß der Markierungen an der Schablone zwei Löcher bohren (Abb.8);
An der linken Seite des Oberschranks genauso vorgehen;
- Falls die Wände des Oberschranks 16 mm stark sind, seitlich der Abzugshaube 4 Distanstücke M einsetzen (Abb.9);
Die Abzugshaube ausrichten und die vier Schrauben in die Locher am Oberschrank einschrauben. Verwenden Sie hierzu die 4 mitgelieferten Schrauben N (Abb.9).
Regulierung des Wrasenschirms
Die Dunstabzugshaube kann unter Hängeschranken unterschiedlicher Tiefe installiert werden. Entsprechend der Anforderungen kann das Offnen und Schlieben des Wrasenschirms reguliert werden.
Hierzu die Ansauggitter entfern, die Schrauben O lockern, die Befestigungselemente P entsprechend regulieren und die Schrauben O erneut anziehen (Abb. 10).
Gebrauchsanleitung
Die Dunstabzugshaube verfügt über verschiedene Leistungsstufen.
Um eine optimale Leistung zu erzielen, empfehlen wir, bei normalen Bedingungen niedrigere Stufen zu verwenden und die hohen Stufen nur bei besondere hoher Koncentration von Kochdünsten einschalten.
Wir empfehlen Ihnen, das Gerät kurz vor Kochbeginn einzuschalten und es nach Kochbeendigung noch weitere 15 Minuten nachlaufen zu halten, damit ein einwandfrei Abzug aller Kochdünste gewährleistet wird.
Wartung
Achtung!itte denken Sie daran,das Gerat bei jeder Wartung vom Stromnetz abzuschalten.
Fettfilter
Dieser hat die Aufgabe, die in den Kuchendünsten enthaltenen Fettpartikel zurückzuhalten.
- Synthetikfilter (Stärke 10-15 mm): Reinigen Sie diesen Filteromal im Monat in einer lauwarmen Spulmittellauge und haltenihndann,ohneihn zu wringen,gut trocknen.Er muß nach 5-6 Reinigungen ausgewechselt werden.
- Dünner Synthetikfilter (Stärke ca.1 mm): Dieser ist auszuwechseln, wenn die obere Färbung im unteren Teil sightbar wird.
- Dünner Synthetikfilter (Starke ca. 1 mm):
Dieser Filter, ohne Sattigungsanzeige, ist alle zwei Monate auszuwechseln. - Metallfilter: Unbegrenzte Lebensdauer
Dieser Filter ist mindestensomal im Monat in einer lauwarmen Spulmittellauge, oder, wenn möglich, im Spulautomaten (bei 60^ ) zu reinigen..
Den Metallfilter erst dann wieder einsetzen, wenn er ganz trocken ist.
Demontage der Fettfilter (bei Modellen mit Fettfilterhalterungsrosten)
Zum Entfernen des verschutzten Fettfilters gehen Sie wie folgt vor:
a. Den Wrasenschirm herausziehen und die Ansauggitter,
auf denendethe Fettfilter aufliegen,offnen.
b. Die Halter Q des Fettfilters lose und他们在 Herausziehen (Abb. 11.1) oder, wenn es sich um Spezial-Metallfilter handeln sollte, diese durch Druck auf die Plastikfederaln R aushaken. (Abb. 11.2)
c. Wird der Fettfilter gereinigt oder ausgewechselt, empfehlen wir auch den Rost in einer lauwarmen Seifenlauge zu waschen.
d. Dengut getrockneten Filter erneut anbringen oder bei einem Filterwechsel, den neuen Fettfilter montieren.
Kohlefilter
Er dient zur Auflösung der Kuchendunstewährend des Kochens. Der Filterwechselerfolgtbeinormalem Gebrauch nach spätestens 4 Monaten. Der Kohlefilter dar auf keine Fall gewaschen werden. Fordern Sie den Ersatzfilter bei Himrem Handler an.
Demontage des Kohlefilters
a. Den Wrasenschirm vollständig Herausziehen.
b. Die Fettfilter abnehmer und die Deckenleuchtenhalterung (oder den Fettfilterhalterungsst) entfern.
c. Je nach der betreffenden Ausführung die unter Punkt 1) oder 2) des Absatzes "Umluftbetrieb" beschrieben Vorgänge in umgekehrer Reihenfolge ausführten.
Gluhlampenwechsel
a. Den Wrasenschirm vollständig herausziehen.
b. Die Leuchtenhalterung oder den hinteren Fettfilterhalterungsrostenternen.
c. Die defekten Lampen ausschließlich durch Kerzenlampen mit max. 40Watt (E14), oder durch 14Watt Neonlampen, oder durch 11 Watt PL-Lampen (Gerätmit 1 PL-Lampe), oder durch 9 Watt PL-Lampen (Gerät mit 2 PL-Lampen) ersetzen.
d. Die Leuchtenhalterung oder den hinteren Fettfilterhalterungsrost wieder schreiben.
e. Falls der technische Kundendienst angefordert werden soll, weil die Beleuchtung nicht Funktioniert, überprüfen Sieitte zuerst, ob die Glubirnen fest eingeschraubt sind.
Reinigung
Für die außere Reinigung der Haube einen mit denaturiertem Alkohol oder neutralem Flüssigreiniger Getränken Lappen verwenden. Der Gebrauch von scheuernden Produktien ist zu vermeiden. Zur Reinigung der Teile aus satiniertem Edelstahl solle der Lappen derichtigung der Satinierung entsprechend gehalten werden.
Zur Beachtung
Die Nichtbeachtung der Reingungsvorschrift des Geräts sowie der Regel für die Auswechselung und Reinigung des Metallfettilters kann zur Brandgefahr führen. Wir empfehlenderah die folgenden Anweisungen zu beachten.
