Producttype	Gaskookplaat met elektrische oven
Merk	Hotpoint Ariston
Model	XC902GHDC.3
Breedte	90 cm
Diepte	60 cm
Hoogte	85-90 cm (verstelbaar)
Nettogewicht	Ongeveer 70 kg
Gastoevoer	Natuurlijk gas (G20) of butaan/propaan (G30)
Elektrische voeding	220-240 V / 50-60 Hz
Maximaal elektrisch vermogen	Ongeveer 3,5 kW
Aantal gasbranders	5 branders (waarvan een driekroonbrander)
Oventype	Multifunctionele elektrische oven (hetelucht, grill, traditioneel)
Ovengrootte	Ongeveer 75 liter
Ovenreiniging	Pyrolyse (zelfreinigend)
Kookfuncties	Hetelucht, grill, bodem, boven, ontdooien, pizza
Veiligheid	Anti-overloopbeveiliging van de branders, automatische uitschakeling van de oven, kinderbeveiliging
Ovendeur	Koeldeur met dubbel glas
Ovenverlichting	Binnenlamp
Inclusief accessoires	Rooster, bakplaat, braadsonde (afhankelijk van model)
Onderhoud	Reinig de geëmailleerde oppervlakken met een vochtige doek en een mild schoonmaakmiddel
Reserveonderdelen	Verkrijgbaar bij de klantendienst van Hotpoint Ariston
Repareerbaarheid	Repareerbaarheidsindex hoger dan 7/10
Algemene informatie	Gebruiksaanwijzing gratis te downloaden

Veelgestelde vragen - XC902GHDC.3 Hotpoint Ariston

Hoe steek ik de gasbranders aan?

Druk op de knop van de gekozen brander en draai deze naar het vlam-symbool terwijl u de ingebouwde ontstekingsknop ingedrukt houdt. Laat na 3-5 seconden los zodra de vlam stabiel is.

Wat te doen als de oven niet warm wordt?

Controleer of het apparaat is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de timer is ingesteld op een kooktijd en niet op stop. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Hoe maak ik de oven schoon met pyrolyse?

Verwijder alle accessoires en grove resten. Selecteer de pyrolyse-functie (meestal op 500°C). De deur wordt automatisch vergrendeld. Wacht tot het einde van de cyclus (ongeveer 1 tot 2 uur) en veeg dan de as weg met een vochtige doek.

Welk type gas moet ik gebruiken?

Het apparaat wordt geleverd voor gebruik op aardgas (G20). Vaak wordt een conversieset voor butaan/propaan (G30) meegeleverd. Raadpleeg de handleiding voor het wisselen van de sproeiers.

Hoe stel ik de timer in?

Draai de timerknop met de klok mee tot de gewenste duur (max 120 minuten). Na de ingestelde tijd klinkt er een geluidssignaal en schakelt de oven automatisch uit.

Het kinderslotlampje brandt, wat moet ik doen?

De kinderslot wordt meestal geactiveerd door de vergrendelknop 3 seconden ingedrukt te houden. Om uit te schakelen, herhaalt u dezelfde handeling tot het lampje uitgaat.

Hoe gebruik ik de braadsonde?

Steek de sonde in het dikste deel van het voedsel (vermijd botten). Sluit deze aan op de daarvoor bestemde aansluiting in de oven. Selecteer de gewenste kerntemperatuur. De oven schakelt automatisch uit wanneer deze is bereikt.

Wat betekenen de foutcodes F01, F02...?

Deze codes duiden op een elektronische storing. Noteer de code en neem contact op met de technische dienst. U kunt het apparaat resetten door het 1 minuut los te koppelen en weer aan te sluiten.

Hoe vervang ik de ovenlampen?

Koppel het apparaat los. Verwijder het beschermglas door te draaien. Vervang de halogeenlamp (type G9, max 25 W). Plaats het glas terug en sluit het apparaat weer aan.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar op de officiële website van Hotpoint Ariston of bij erkende dealers. Geef het exacte model XC902GHDC.3 op om de juiste onderdelen te bestellen.

GEBRUIKSAANWIJZING XC902GHDC.3 Hotpoint Ariston

Instructies voor het gebruik en installeren

ES Cocina mixta

ALGEMENE AANWIJZINGEN

Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen moet het langdurig en zo goed mogelijk gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u.

DEZE GEBRUIKSAANWIJZING IS UITSLUITEND VAN TOEPASSING IN DE LANDEN WAARVAN HET SYMBOOL OP DE GEBRUIKSAANWIJZING EN HET TYPEPLAATJE VAN HET APPARAAT ZIJN AFGEBEELD.

1. Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.

2. De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezen daar zij belangrijke informatie bevatten met betrekking tot de veiligheid tijdens de installatie, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te kunnen raadplegen.

3. De accessoires van de oven die met etenswaren in aanraking kunnen komen zijn gemaakt van materiaal dat in overeenstemming is met hetgeen bepaald wordt door de Europese Richtlijn EEG 89/109 van 21/12/88 en de geldende normen.

4. Na de verpakking te hebben verwijderd controleren of het apparaat onbeschadigd is. In geval van twijfel het apparaat niet in gebruik nemen maar contact opnemen met de leverancier.

5. Alle handelingen met betrekking tot de installatie dienen in overeenstemming met de geldende normen door een erkend installateur te worden uitgevoerd. De hierop betrekking hebbende instructies staan beschreven in de aanwijzingen voor de installateur.

6. Regelmatig de goede staat van de aanvoerleiding van het gas controleren en deze zodra er afwijkingen worden geconstateerd door een erkend installateur laten vervangen.

7. De aansluitkabel en de toevoerleiding van het gas van dit apparaat mogen niet door de gebruiker zelf worden vervangen. In geval van beschadiging mag de eventuele vervanging ervan uitsluitend door een erkend installateur of de Servicedienst worden uitgevoerd.

8. Alvorens het apparaat aan te sluiten controleren of de gegevens op het plaatje met de technische gegevens (aan de achterzijde van het apparaat) overeenstemmen met die van het elektriciteits- en gasnet.

9. Controleren of de capaciteit van de elektrische installatie en de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op het plaatje. In geval van twijfel dient een erkend installateur te worden geraadpleegd.

10. Sommige delen van het apparaat zijn met een verwijderbare krasvaste folie bedekt. Alvorens het apparaat in werking te stellen moet de folie worden verwijderd en het onderliggende gedeelte met een doek en een niet krassend huishoudelijk schoonmaakmiddel schoongemaakt. Wij raden aan om de oven de eerste keer 30 minuten lang op de maximum temperatuur te laten branden om eventueel achtergebleven verontreinigingen als gevolg van het productieproces te verwijderen.

11. Als de oven in werking is wordt het apparaat ter hoogte van het glas van de ovendeur en de gedeelten daaromheen heet. Let er daarom op dat kinderen niet in de buurt komen met de bedoeling ermee te gaan spelen.

12. Het apparaat niet onnodig aan laten staan. De gaskraan in de toevoerleiding dichtdraaien als het apparaat niet wordt gebruikt.

13. Sommige onderdelen van het apparaat zullen nog lang na het gebruik warm blijven. Erop letten ze niet aan te raken.
14. Geen instabiele of vervormde pannen op de branders plaatsen om ongelukken als gevolg van het omvallen ervan te voorkomen.
15. Geen ontvlambare vloeistoffen in de nabijheid van het in werking zijnde apparaat gebruiken.
16. Als het fornuis op een voetstuk wordt geplaatst moet u er voor zorgen dat het er niet af kan schuiven.
17. Gebruik geen stoomapparaat voor het reinigen van de oven

Vernietiging van oude electrische apparaten

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

CE

Dit apparaat voldoet aan de volgende Europese richtlijnen:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.

OMSCHRIJVING VAN HET FORNUIS

A Sudderbrander
B Normale branderbrander
C Sterkbrander
D Drievoudige vlamkroonbrander (wok)
R Pannendragers
M Bedieningsknoppen voor de gasbranders
E Bougies voor de automatische ontsteking
F Thermische beveiliging - Deze treedt in werking als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren.

T Kookwekker
S Functiecontrolelampje van de elektrische oven
G Keuzeknop voor de elektrische oven (keuzeschakelaar van de bereidingsfuncties)
H Thermostaatknop voor de elektrische oven (instelling van de temperatuurstanden)

INSTRUCTIES VOOR HET GEBRUIK

Kookplaat

Alle branders zijn voorzien van automatische ontsteking en een veiligheidssysteem met een thermokoppel tegen gaslekken, dat ervoor zorgt dat de gasuitlaat wordt geblokkeerd als de vlam van de brander tijdens de werking dooft. De branders hebben verschillende afmetingen en vermogens. Kies de meest geschikte brander met het oog op de diameter van de pan e.d. die u wilt gebruiken. De gekozen brander kan met de betreffende knop "M" als volgt geregeld worden:

Regelkraan dicht

Regelkraan maximaal geopend

Regelkraan minimaal geopend

De symbolen bij de knoppen verwijzen naar de positie van de betreffende brander op de kookplaat.

Om één van de branders te ontsteken:

• de betreffende knop linksom draaien en het streepje met het symbool van de grote vlam overeen laten stemmen (maximum vermogen);
• druk de knop helemaal in om de automatische gasontsteking ★in werking te stellen;
• als de vlam brandt de knop gedurende 10 seconden ingedrukt houden tot het element van de thermo-elektrische-beveiliging warm is geworden;
• de knop loslaten en controleren of de vlam regelmatig brandt. Als dit niet het geval mocht zijn de bovenstaande handelingen herhalen.

Voor de laagste stand (minimum vermogen) de knop verder draaien tot aan het symbool van de kleine vlam. Tussenliggende standen zijn mogelijk, hiertoe de knop tussen het symbool van de grote vlam en dat van de kleine vlam instellen.

Belangrijk:

• De automatische vonkontsteking niet langer dan 15 seconden achter elkaar gebruiken. Bij problemen met de ontsteking, de knop loslaten en de eventueel in de gasleiding aanwezige lucht eruit laten stromen. Vervolgens opnieuw op het knopje drukken.
• Bij het ongewenste uitgaan van de vlam van de branders zal het gas nog even door blijven stromen vóórdat het beveiligingsmechanisme in werking treedt. De bedieningsknop sluiten en tenminste 1 minuut wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas de tijd te geven om in de lucht op te lossen.
• Als het apparaat niet wordt gebruikt, controleren of de knoppen in de dicht-stand staan "●". Verder wordt het aanbevolen om de gaskraan in de toevoerleiding te sluiten.

Praktische wenken voor het gebruik van de branders

De branders zullen het beste resultaat leveren als uitsluitend pannen met een voor de gebruikte brander geschikte diameter worden gebruikt, waarbij moet worden voorkomen dat de vlam tot voorbij de bodem van de pan komt (zie onderstaande tabel). Voorts wordt aangeraden om, als een vloeistof aan de kook raakt, de vlam te verlagen tot een hoogte die volstaat om haar aan de kook te houden.

Brander ø Diameter van de pan (cm)
A.Hulpbrander	6 – 14
B.Halfsnel	15 – 20
C.Snel	21 – 26
D.dubbele vlamkronen (binnenste DC-DR)	10 - 14
D.dubbele vlamkronen (buitenste DC-DR)	24 - 26

De kookplaat is uitgerust met twee reductieroosters, die uitsluitend op de spaarbrander "A" (afb.1a) en op de DC-DR (intern) "D" gebruikt moeten worden (afb.1b).

fig.1a

fig.1b

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

Belangrijk: in het geval dat een gasvlam per ongeluk uit gaat, draait u de knop op uit en wacht u tenminste een minuut voordat u hem weer aansteekt.

Voor het uitdoven van de gasbrander moet u de knop met de klok mee draaien totdat hij niet verder kan (correspondeert met symbool "●").

De brander met "onafhankelijke dubbele vlamkronen"

Deze brander bestaat uit twee vlamkronen die samen of onafhankelijk kunnen functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdelen de dubbele vlamkronen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op minimum worden gebruikt. U kunt dus ook pannen van verschillende grootte gebruiken, met de kleinere pannen op alleen de binnenste vlamkroon. ledere vlamkroon van de brander met "onafhankelijke dubbele vlamkronen" heeft zijn eigen bedieningsknop:

de knop met het symbool bedient de buitenste vlamkroon;

de knop met het symbool bedient de binnenste vlamkroon;

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum

Voor het juiste gebruik van de brander met dubbele vlammenkring moet u nooit tegelijkertijd de interne kring op minimum en de externe kring op maximum zetten.

De brander is voorzien van elektronische ontsteking die automatisch werkt zodra u de knop indrukt.

Aangezien de brander is voorzien van het veiligheidssysteem "F" moet u de knop ongeveer 6 seconden ingedrukt houden totdat het veiligheidssysteem warmt wordt en automatisch de vlam aan houdt.

De oven biedt negen combinatiemogelijkheden voor de elektrische warmte-elementen; als voor het te koken gerecht de meest geschikte combinatie wordt gekozen zullen uiterst precieze resultaten mogelijk zijn.

De verschillende functies worden verkregen door de knop van de keuzeschakelaar "G" in de volgende standen te draaien:

Symbol	Functie	Vermogen
0	0) Uit		-
[0Z2H]	1) Verhittingselement + minigrill + onder		2350 W
[0Z42]	2) Verhittingselement onder 1300 W
[045Z]	3) Verhittingselement minigrill		1050 W
	4) Verhittingselement grill		2000 W
	5) Maxigrill (Verhittingselement minigrill + grill		3050 W
	6) Maxigrill + ventilatie		3100 W
	7) Verhittingselement onder + ventilatie		1350 W
[ZZ3C]	8) Verhittingselement circulatie + ventilatie		2850 W
	9) Snel ontdooien		50 W

Na instelling van de gewenste verwarmingsmethode, de knop van de thermostaat "H" op de gewenste temperatuur instellen.

• Voor het op normale wijze conventionele koken (roosteren, biscuits, enz.) de functie gebruiken (boven- en onderwarmte).
  De te bereiden gerechten pas in de oven plaatsen als de vooraf ingestelde temperatuur is bereikt en bij voorkeur slechts één niveau gebruiken.
• Als daarentegen een sterkere verwarming van de gerechten van onderen of van boven is gewenst, de keuzeschakelaar
  in de stand □(onderwarmte), □(onderwarmte + ventilator) of □(bovenwarmte) plaatsen.
• Bij de functie wordt het gerecht gebakken met behulp van vooraf door een verwarmingselement opgewarmde lucht die vervolgens door een ventilator in de oven in circulatie wordt gebracht. De oven komt zeer snel op temperatuur en de gerechten kunnen daarom direct vanaf het begin in de koude oven worden geplaatst. Voorts bestaat de mogelijkheid om tegelijkertijd op twee verschillende niveaus te bakken.
• Bij de functie "snel ontdooien" worden geen verwarmingselementen gebruikt, maar uitsluitend de

- Bij het grillen wordt een hoog verwarmingsvermogen gebruikt, wat het onmiddellijke roosteren van de buitenoppervlakken van de gerechten mogelijk maakt en speciaal geschikt is voor vleessoorten die van binnen zacht moeten blijven.

Voor het koken met de grill moet de keuzeschakelar "H" op één van de volgende standen worden gezet: (grill),

(maxigrill), (maxigrill+ventilator)

Bij het grillen is het van belang dat de ovendeur gesloten blijft. De thermostaatknop verder niet op een temperatuur van meer dan 200°C instellen.

Ovenverlichting

De ovenverlichting gaat branden zodra de keuzeschakelaar

op een willekeurige stand wordt gezet.

Controlelampje "S"

De oven is voorzien van een controlelampje (figuur op blz.2), dat uitgaat zodra de ingestelde temperatuur is bereikt. Op dit punt betekent het aan en uit gaan van het lampje dat de thermostaat aan het werk is de temperatuur van de oven

Brastaspit-houderspit

Om het braadspit te gebruiken moet u als volgt te werk gaan: prik het vlees dat u klaar wilt maken op dwarsspies in de lengterichting en zorg ervoor dat het vlees tussen de beide speciale verstelbare vorken klem komt te zitten (fig.2a)

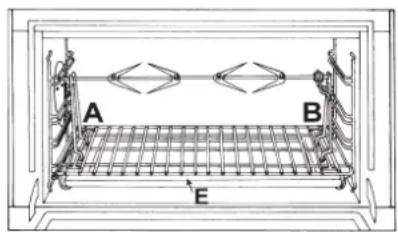

Doe de steunen "A" en "B" (fig.2b) in de gaten in de vetopvangbak "E", laat de gleuf van de stang precies in de opening "C" vallen en zet het rooster op de eerste geleider van de bodem van de oven af gerekend; steek de stang nu in het gat van het draaispit en schuif de gleuf naar voren in de opening "D". Stel het draaispit in werking door de keuzeschakelaar op één van de volgende standen te draaien:

(grill), (maxigrill), (maxigrill+ventilator).

fig.2a fig.2b

HET ONDERHOUD

Sluit altijd eerst de stroom af voordat u overgaat tot reinigen of onderhoud.

Voor lange duurzaamheid van uw fornuis is het belangrijk dat dit regelmatig wordt schoongemaakt. Onthoud het volgende:

• De zelfreinigende panelen (indien aanwezig) en de geëmailleerde delen worden met lauw water gewassen zonder schuurmiddelen of bijtende middelen te gebruiken;
• de binnenkant van de oven wordt, liefst na gebruik, gereinigd als hij nog lauw is. Gebruik een warm sop en spoel en droog daarna nauwkeurig;

- roestvrije staal, als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend), kan vlekken vertonen. Spoel met ruim water en droog na het reinigen. Verwijder altijd gemorst water;

- bekleed de bodem van de oven nooit met aluminiumfolie, aangezien de hitte-accumulatie die hier het gevolg van is het koken in de war kan brengen en ook het email kan beschadigen.

Het vervangen van het ovenlampje

• Sluit de stroom af met de schakelaar die de oven aan het net verbindt, of door de stekker uit het stopcontact te halen, indien deze bereikbaar is;
  • Schroef het glazen kapje los;

• Schroef het lampje los en vervang het met een nieuw lampje dat hittebestendig (300°C) is met de volgende kenmerken:

• Spanning 230/240V

• Vermogen 15W
• Fitting E14

- Monteer het glazen kapje en sluit de stroom weer aan.

Het demonteren/monteren van de ovendeur

Teneinde het schoonmaken van de binnenkant van de oven te vergemakkelijken kunt u de ovendeur verwijderen door als volgt te werk te gaan (afb.3-4):

• Open de deur en zet de twee hendeltjes "B" omhoog (afb.1);
• Sluit de deur gedeeltelijk; u kunt de deur nu oplichten door de sluitveren "A" uit te trekken zoals aangegeven in afbeelding 2.

Het weer monteren van de deur:

• Met de deur in vertikale positie steekt u de 2 sluitveren "A" in de openingen;
• Let erop dat het punt "D" perfect wordt aangehaakt aan de rand van de opening (beweeg de deur voorzichtig naar voren en naar achteren);
• Houd de deur geheel open, zet de 2 hendeltjes "B" omlaag en sluit de deur.

De elektronische programmering zorgt voor het automatisch aandoen van de oven op een vantevoren ingesteld tijdstip en het uitdoen aan het einde van de ingestelde kooktijd. De verlichte display met 4 cijfers geeft de juiste tijd aan zowel als de geprogrammeerde tijdstippen; verder toont hij de toestand van de oven met de volgende symbolen:

-Oven in werking

-Timer

-Punt • (staat tussen het uur en de minuten op de display)

Alle functies kunnen geprogrammeerd worden tot een totaal van 23 uren en 59 min.

De maximum kooktijd is 10 uren.

Het gelijk zetten van de klok

(bij het installeren, na een black-out, bij voor- of achterlopen)

Kies de handmatige functie met de knop len regel de tijd met de toetsen - en +.

Handmatige functie van de oven. (Programmering uitgesloten)

Druk op knop die stroomvoorziening wordt geactiveerd, het symbool AUTO gaat uit en het symbool (oven aan).gaat aan Deze handeling annuleert een eventueel ingesteld programma.

Half-handmatig gebruik van de oven

1° geval: begin kooktijd handmatig - kooktijd geprogrammeerd.
- Plaats het gerecht in de oven.
- Druk op toets (tijdsduur) en regel de kooktijd met de toetsen - en + : de oven gaat elektrisch aan, de symbolen AUTO en worden verlicht.
- Draai voor het beginnen van het koken de knop van het kiezen en de knop van de thermostaat respectievelijk op de gewenste functie en op de gewenste temperatuur.
Aan het einde van het koken gaat de oven uit, het symbool (oven in werking) gaat uit en het symbool AUTO gaat knipperen; u hoort een geluidssignaal.
2° geval: begin koken handmatig - einde koken geprogrammeerd.
- Plaats het gerecht in de oven.
- Druk op de toets (inde kooktijd) en stel het tijdstip einde van het koken in met de toetsen - e + ; de oven gaat elektrisch aan, de symbolen AUTO en worden verlicht.
- Draai voor het beginnen van het koken de knop van het kiezen en de knop van de thermostaat respectievelijk op de gewenste functie en de gewenste temperatuur.
- Aan het einde van het koken gaat de oven uit, het symbool ### gaat uit en het symbool AUTO gaat knipperen; u hoort een geluidssignaal.

Automatische functie van de oven (Tijdsduur en einde koken geprogrammeerd)

• Plaats het gerecht in de oven.
• Druk op de toets (tijdsduur) en stel de tijdsduur van het koken in met de toetsen - en + : de oven gaat elektrisch aan, de symbolen AUTO en , worden verlicht.
• Druk op de toets (einde kooktijd) en stel het tijdstip einde van het koken in met de toetsen - en + ; de oven gaat uit en het symbool maat uit.
• De programmering stelt automatisch het tijdstip begin van het koken in, hetgeen wordt aangetoond door het aan gaan van het symbool (oven in werking). Als de kooktijd is afgelopen gaat de oven uit, het symbool gaat uit en het symbool AUTO gaat knipperen; u hoort een geluidssignaal.

Timer

Druk op de toets (timer) en stel de gewenste tijdsduur in met de toetsen - en +. Aan het einde van het programma hoort u een geluidssignaal.

Geluidssignaal

Het geluidssignaal duurt 7 minuten na het einde van het programma, het kan worden stop gezet door een willekeurige functietoets in te drukken.

Er zijn 3 soorten geluidssignaal met verschillende tonen. Door de toets - in te drukken kunt u het signaal dat momenteel is ingesteld horen. Als u binnen 7 seconden nog een keer de toets - indrukt kunt u een ander signaal kiezen.

Controle van het programma

Druk op de toets 10m te zien hoeveel tijd er nog over is, druk op de toets 7por het einde van het koken.

Annuleren van het programma

Het programma wordt automatisch uitgeschakeld als het is uitgevoerd, of door de toets (handmatig) in te drukken.

PRACTISCHE RAADGEVINGEN VOOR HET KOKEN

Voorverwarmen

Als de oven voorverwarmd moet worden, bijvoorbeeld voor gerechten die moeten rijzen, kunt u de functie "hetelucht" gebruiken, die in korte tijd de gewenste temperatuur bereikt en energie bespaart.

Als het gerecht in de oven is gezet kunt u de meest geschikte functie instellen.

Gebruik van grill

Gebruik de positie "grill", maar het resultaat voor kleine porties zoals toast, worstjes enz. is perfect.

Plaats de etenswaren in het midden onder de grill, aangezien alleen het middelste gedeelte van de bovenste weerstand aan gaat, in de hoeken wordt niet gekookt.

De positie "hetelucht grill" is zeer nuttig voor snel grillen; de hitte van de grill wordt verdeeld en bruint de buitenkant en kookt de binnenkant tegelijkertijd.

U kunt deze functie ook gebruiken aan het einde van de kooktijd van gerechten die bovenop gebruint moeten worden, b.v. voor een korstje op een macaronischotel of lasagna.

Belangrijk: grill met de ovendeur dicht; dit geeft de beste resultaten en bespaart energie (ongeveer 10%).

zais u de grill wilt gebruiken raden wij aan de thermostaatknop op maximum te zetten (200°) hetgeen het beste rendement van de infrarode stralen levert. Plaats het ovenrek op de bovenste stand (zie de tabel) en zet er een lekplaat onder om het druipende vet op te vangen en rookvorming tegen te gaan.

Taarten bakken

Verwarm de oven altijd voor; wacht tot de voorverwarming klaar is, dit wordt aangegeven door het uitgaan van het rode controlelampje "S". Open de ovendeur niet gedurende het bakken om te vermijden dat de taart of cake inzakt.

Het deeg moet niet te vloeibaar zijn om de baktijd niet te verlengen. In het algemeen:

Taart te droog

Stel de volgende keer een temperatuur in die 10°C hoger is en maak de baktijd korter.

Taart zakt in

Maak deeg minder vloeibaar of verlaag de temperatuur met 10°C.

Taart te donker bovenop

Plaats hem op een lagere stand in de oven, stel een lagere temperatuur in en verleng de baktijd.

Buitenkant goed, maar van binnen niet gaar

Maak deeg minder vloeibaar, verlaag de temperatuur, verleng de baktijd.

De taart komt niet uit de vorm

Smeer de vorm goed in met boter en bestrooi hem met meel of paneermeel

Ik heb op meerdere rekken gebakken en niet alle taarten zijn op hetzelfde punt

Verlaag de temperatuur. Het is niet gezegd dat taarten die tegelijkertijd in de oven zijn gezet ook tegelijkertijd eruit moeten worden gehaald.

Pizza

Voor een goed resultaat gebruikt u de functie "hetelucht":

• Verwarm de oven minstens 10 minuten voor
• Gebruik een lichte aluminium vorm en plaats hem op het rek. Op een bakplaat duurt het bakken langer en wordt de pizza minder croquant
• Open de ovendeur niet te vaak gedurende het bakken
• Bij pizza's met veel vulling (capricciosa, quattro stagioni) raden wij aan de mozzarella halverwege de baktijd erop te leggen

Vlees en vis

Het vlees moet minstens 1 kg. wegen zodat het niet uitdroogt. Gebruik lage temperaturen voor wit vlees, gevogelte en vis (150°C-200°C). Voor rood vlees dat van buiten goed gebakken is en de vleessappen van binnen vasthoudt begint u met een hoge temperatuur (200°C-220°C) voor korte tijd, en vervolgens verlaagt u de temperatuur. In het algemeen geldt: hoe groter het braadstuk, hoe lager de temperatuur moet zijn en hoe langer de kooktijd. Plaats het vlees in het midden van het ovenrek met de lekplaat eronder. Plaats het ovenrek zodanig dat het vlees in het midden van de oven staat. Als u meer onderwarmte wilt, gebruik dan de onderste standen. Voor een heerlijk resultaat (vooral eend en wild) kunt u het vlees met spek bedekken en in de bovenste helft van de oven plaatsen.

KOOKTIPS

De bereidingstijden kunnen variëren afhankelijk van de aard van de gerechten, het feit of zij gelijkmatig gaar moeten worden en de omvang ervan. In eerste instantie moet dan ook voor de kortste kooktijden worden gekozen om later, indien nodig voor langere tijden te kiezen.

Boven- en onderwarmte

Soort gerecht	Temperatuur °C	Bereidingstijd (minuten)	Soort gerecht	Temperatuur °C	Bereidingstijd (uren)
Gebak			Vlees
Vruchtentaart	130	60-70	Kalkoen (4-8 kg.)	160	3-41/2
Schuiringebak	130	30-40	Ganzenvlees (4-5 kg.)	160	4-41/2
Cake van biscuitdeeg	150	20-30	Eend (2-4 kg.)	170	11/2-21/2
Luchtig biscuitgebak	160	40-50	Kapoen ( 21/2-3 kg.)	170	2-21/2
Cake-taart	160	40-50	Rundvlees- goulash ( 1-11/2 kg.)	160	3-31/2
Chocoladetaart	170	30-40	Lamsbout	160	1-11/2
Italiaans zout brood "focaccia"	170	40-50	Gebraden haas (2 kg.)	160	1-11/2
Beignets	200	15-20	Gebraden fazant	160	1-11/2
Koekjes van bladerdeeg	200	15-20	Kip ( 1-11/2 kg.)	170	1-11/2
Tompoezen	200	15-20
Kruimeldeeg	200	15-20	Vis	200	15-25 minuten

GRILL

Soort gerecht	Bereidingstijd (minuten)	Roosterstanden
Karbonade (0.5 kg.)	60	3a geleider
Worstjes	15	2a geleider
Gegrilde kip (1 kg)	60	1a geleider

Met 1 ^e geleider wordt de laagste geleider bedoeld ten opzichte van de ovenbodem.

Hete lucht

Soort gerecht	Geleider vanaf de bodem	Hoeveelheid kg.	Temperatuur °C	Bereidingstijd (minuten)
Gebak
* Met geklopt deeg, in bakvorm	1-3	1	175	60
* Met geklopt deeg, zonder bakvorm	1-3-4	1	175	50
Kruimeldeeg, taartbodem	1-3-4	0.5	175	30
Kruimeldeeg met vochtige vulling	1-3	1.5	175	70
Kruimeldeeg met droge vulling	1-3-4	1	175	45
* Met natuurlijk gerezen deeg	1-3	1	175	50
Klein gebak	1-3-4	0.5	160	30
Vlees
Op het rooster bereid vlees
Kalfsvlees	2	1	180	60
Rundvlees	2	1	180	70
Engelse rosbief	2	1		50
Varkensvlees	2	1	180	70
Kip	2	1-1.5	200	70
In de braadslede bereid vlees
Kalfsvlees	1-3	1	160	80
Rundvlees	1-3	1	160	90
Varkensvlees	1-3	1	160	90
Kip	1-3	1-1.5	180	90
Kalkoen in stukken	1-3	1.5	180	120
Eend	1-3	1-1.5	180	120
Stoofschotels
Rundvleesstoofschotel	1	1	175	120
Kalfsvleesstoofschotel	1	1	175	110
Vis
Visfilet, vislapjes, kabeljauw, wijting, tong	1-3	1	180	30
Makreel, tarbot, zalm	1.3	1	180	45
Oesters	1-3		180	20
Ovengerechten
Ovengerecht met deegwaren	1-3	2	185	60
Ovengerecht met groenten	1-3	2	185	50
* Zoete en hartige soufflés	1-3	0.75	180	50
* Gewone pizza's en dubbelgevouwen pizza's	1-3-4	0.5		30
Toast	1-3-4	0.5	190	15
Ontdooien
Kant-en-klaar maaltijden	1-3	1	200	45
Vlees	1-3	0.5	50	50
Vlees	1-3	0.75	50	70
Vlees	1-3	1	50	110

Opmerkingen:

1) Koken zonder voorverwarming van de oven met uitzondering van de gerechten waar een sterretje voor staat.
2) De in de tabel aangegeven geleider geniet de voorkeur als op meerdere roosterstanden wordt gekookt.
3) De gegeven tijden hebben betrekking op het koken op één roosterstand, bij het koken op meerdere roosterstanden moet u 5-10 minuten bij de tijden optellen.
4) Voor het braden van rundvlees, kalfsvlees, varkensvlees en kalkoenvlees met bot of rollades moeten 20 minuten bij de tijden worden opgeteld.

INSTRUKTIES VOOR DE INSTALLATIE

De onderstaande instructies zijn bestemd voor de erkende installateur om hem in staat te stellen de handelingen met betrekking tot de installatie op de meest correcte wijze en in overeenstemming met de van toepassing zijnde normen uit te voeren.

Belangrijk: alle regel-, onderhoudshandelingen enz. moeten op een van het elektriciteitsnet afgesloten apparaat worden uitgevoerd. Indien het noodzakelijk mocht blijken de elektrische voeding te handhaven, zal de grootst mogelijke voorzorg moeten worden genomen.

Het fornuis heeft de volgende technische karakteristieken:

Klasse 1

Categorie II 2L3B/P (voor NEDERLAND)

Categorie II 2E+3+ (voor BELGIË)

De afmetingen van de apparaten zijn afgebeeld in de figuur op blz.2. Voor een goede werking van het toestel dat in een meubel is ingebouwd, moeten de minimum afstanden zoals aangeduid op de figuur 5 gerespecteerd worden. Bovendien moeten de aangrenzende oppervlakten en de achterwand uit hittebestendig materiaal vervaardigd zijn om aan een boventemperatuur van 65 °C te weerstaan.

Alvorens het fornuis te plaatsen moeten de verstelbare poten ervan in de daarvoor bestemde openingen aan de onderzijde van het fornuis (fig. 6) worden bevestigd. De verstelbare poten kunnen met een schroef worden geregeld en maken het mogelijk om indien noodzakelijk het apparaat waterpas op de gewenste hoogte te stellen.

Plaatsing

Dit apparaat mag uitsluitend in permanent geventileerde ruimten (overeenkomstig de voorschriften van de van toepassing zijnde NEN 1078 Norm) worden geïnstalleerd en functioneren. Aan de volgende voorwaarden moet worden voldaan:

• Het apparaat moet de verbrandingsproducten afvoeren naar een speciaal hiervoor bestemde kap die op een schoorsteen, een afvoerkanaal of rechtstreeks naar buiten moet zijn aangesloten (fig.7).
• Als het gebruik van een kap niet mogelijk is, kan een op het raam of de buitenmuur geplaatste elektroventilator worden gebruikt die tegelijkertijd met het apparaat in werking moet worden gesteld.

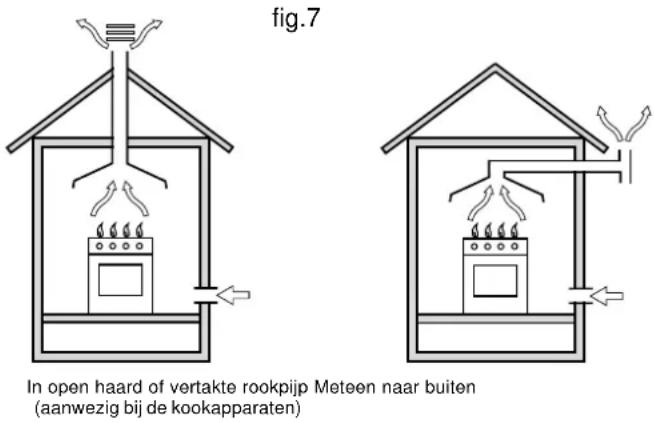

In open haard of vertakte rookpijp Meteen naar buiten (aanwezig bij de kookapparaten)

Ventilatie van de keukenruimte

In de ruimte waar het apparaat wordt geïnstalleerd moet een hoeveelheid lucht worden toegevoerd die voldoerde is voor de verbranding van het gas en de ventilatie van de ruimte. De natuurlijke toevoer van de lucht dient te worden gewaarborgd door middel van permanente openingen in de buitenmuren van de ruimte, of door enkele of collectief vertakte ventilatiekanalen, in overeenstemming met de geldende normen.

De lucht dient rechtstreeks van buitenaf en uit de buurt van bronnen van verontreiniging te worden toegevoerd.

De ventilatieopening moet over de volgende eigenschappen beschikken (fig.8A):

• een totale volledig onbelemmerde doorgangssectie van tenminste 6 cm ² voor iedere kW nominale warmtecapaciteit van het apparaat, met een minimum van 100 cm ² (de warmtecapaciteit kan worden afgelezen op het plaatje met de technische gegevens aan de achterzijde van het apparaat);
• de mondingen aan zowel de binnen- als de buitenzijde van de wand mogen niet verstopt kunnen raken;
• met bijvoorbeeld een rooster, metalen gazen, enz. zijn beschermd opdat de bovengenoemde nuttige sectie niet wordt verminderd.
• op een hoogte vlak boven de vloer zijn geplaatst.

Voorbeeld van een ventilatieopening Vergroting van de gleuf tussen voor verbrandingslucht de deur en de vloer

Fig. 8A Fig.8B

De lucht mag eveneens vanuit een nevenliggende ruimte worden toegevoerd, op voorwaarde dat het hier geen slaapkamer of een ruimte waar brandgevaar bestaat betreft, zoals bijv. opslagplaatsen, garages, magazijnen met brandbaar materiaal enz., en ze in overeenstemming met de geldende normen is geventileerd.

INSTRUKTIES VOOR DE INSTALLATIE

De toevoer van de lucht vanuit een nevenliggende ruimte naar de te ventileren ruimte dient vrijelijk door permanente openingen te worden gegarandeerd, met een sectie die niet kleiner mag zijn dan die hierboven vermeld. Deze openingen kunnen ook worden verkregen door de vrije ruimte tussen de deur en de vloer te vergroten (fig.8B). Als voor de afvoer van de verbrandingsproducten een elektroventilator wordt gebruikt, zal de ventilatieopening moeten worden aangepast aan de maximale capaciteit van de luchtverplaatsing ervan. De capaciteit van de elektroventilator dient voldoende te zijn om per uur een luchtverversing van 3÷5 maal het volume van de ruimte te garanderen. Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatie noodzakelijk blijken die kan worden verkregen door bijvoorbeeld het openen van een raam of een verbetering van de afzuigcapaciteit van de elektroventilator, indien aanwezig. De gassen van een vloeibaar gemaakt gasmengsel (LPG) zijn zwaarder dan lucht en blijven laag hangen. De ruimtes waarin gasflessen met LPG staan moeten dan ook openingen naar buiten hebben ter hoogte van de vloer, zodat eventueel gelekte gassen van onderen afgevoerd kunnen worden. Zet geen LPG gasflessen (ook als deze leeg zijn) in ondergrondse ruimtes; in de ruimte is het verstandig alleen de gasfles te laten staan die op dat moment in gebruik is, waar u de gasfles uit de buurt van warmtebronnen moet neerzetten waardoor de temperatuur van de gasfles eventueel op kan lopen tot meer dan 50°C.

Aansluiting van de gastoevoer

• De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zal worden gevoed.
• Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op het plaatje op de kookplaat. Indien de beschikbare gassoort niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende inspuiters (die bij de levering inbegrepen zijn) verwisselen waarbij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zijn opgenomen in acht moet nemen.
• Om zeker te zijn van de goede werking van het apparaat, om de energie op adequate wijze te kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat moet u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan. Als dit niet het geval is moet u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
• Er bij de aansluiting op letten dat het apparaat niet aan spanningen of druk wordt blootgesteld.

De gastoevoer moet op de draaibare koppeling (met schroefdraad ½"G buitendraad) aan de achterkant van het apparaat aangesloten worden (fig.9) met een metalen starre leiding en op koppelingen die aan de geldende normen voldoen of met een metalen flexibele leiding in overeenstemming met de geldende normen, die niet langer mag zijn dan 2000 mm. Als de koppeling gedraaid moet worden moet u de dichting (die bij de levering van het apparaat inbegrepen is) zonder meer vervangen. Als de installatie voltooid is moet u de gasleidingen, de inwendige aansluitingen en de kranen op dichtheid controleren door een sopje te gebruiken (gebruik uiteraard nooit een vlam). Ga verder na dat de aansluitleiding niet in aanraking kan komen met de beweegbare delen waardoor de leiding beschadigd of afgekneld kan worden. Verzeker u ervan dat de aardgasleiding groot genoeg is om het apparaat te voeden als alle branders in werking zijn.

Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen moet er een drukregelaar tussen geplaatst worden die aan de geldende normen voldoet.

Ombouw van het apparaat op een andere gassoort

Als de kookplaat op een andere gassoort omgebouwd moet worden dan de gassoort waarop de kookplaat ingesteld is (staat op het etiket op de kookplaat aangegeven), moet u de inspuiters van de branders verwisselen waarbij als volgt te werk moet gaan:

• haal de roosters en de branders eraf.
• schroef de inspuiters los (fig.10) met een buissleutel van 7 mm en vervang ze met inspuiters die geschikt zijn voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en inspuiters").
• tenslotte, vervang het oude typeplaatje met een ander dat het nieuwe type gas aangeeft, verkrijgbaar bij onze Technische Dienst.

Het regelen van de minimum stand

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroefje in het staafje van het kraantje (fig.11) totdat u een regelmatige vlam heeft (als u de schroef losser draait neemt het minimumvermogen toe, als u de schroef strakker draait neemt het minimumvermogen af);
  Opmerking: in geval van vloeibaar gas moet de stelschroef aangedraaid worden totdat hij niet verder kan.
• Als u het gewenste minimum vermogen bereikt heeft, moet u de knop-terwijl de brander brandt-een paar keer snel van de hoogste stand op de laagste stand zetten en nagaan dat de brander niet dooft;

fig.9

INSTRUKTIES VOOR DE INSTALLATIE

Het vervangen van de straalpijpjes van de brander met "onafhankelijke dubbele vlamkronen":

• verwijder de roosters en branders van hun plaats. De brander bestaat uit twee aparte delen (zie afb. C en afb.D);
• schroef de straalpijpjes los met een sleutel van 7mm. De binnenste vlamkroon heeft een straalpijpje, de buitenste heeft er twee (van dezelfde maat). Vervang de straalpijpjes met nieuwe die zijn aangepast aan het nieuwe type gas (zie tabel1).
• zet de onderdelen in omgekeerde volgorde weer op hun plaats.

Regulatie primaire lucht van de branders (voor België) De branders hebben geen regulatie van de primaire lucht nodig.

Elektrische aansluiting

HET APPARAAT MOET OP EEN RANDGEAARD STOPCONTACT WORDENAANGESLOTEN.

Het apparat is bestemd om te worden gebruikt met wisselstroom met een spanning en frequentie zoals vermeld op het plaatje met de technische gegevens (geplaatst aan de achterzijde van de apparaat of op het eind van de gebruiksaanwijzing). Controleren of de netspanning ter plaatse overeenstemt met die vermeld op het plaatje. Aansluiting van de elektrische voedingskabel op het net

Bij de modellen die niet van een stekker voorzien zijn moet u een genormaliseerde stekker voor de belasting die op het typeplaatje staat op het snoer monteren en de stekker in een deugdelijk stopcontact steken. Als het apparaat rechtstreeks op het elektriciteitsnet aangesloten moet worden dan moet er tussen het apparaat en het elektriciteitsnet een veiligheidsschakelaar gemonteerd worden met een opening tussen de contacten van minimaal 3 mm, die berekend moet zijn op de belasting van het apparaat en die aan de geldende normen moet voldoen. De geel/groene aardedraad mag niet onderbroken worden door de schakelaar. In ieder geval moet de voedingskabel zodanig aangelegd worden dat de kabel op geen enkel punt warmer kan worden dan 50 °C boven de omgevingstemperatuur. In het geval van installeren boven een ingebouwde oven, moet de elektrische aansluiting van het kookplaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventueel uittrekkenvan de oven mogelijk te maken. Gebruik geen adaptors, dubbelstekkersof dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken.

Alvorens de aansluiting tot stand te brengen moet u zich van het volgende verzekeren:

• de spanningsbegrenzer en de elektrische installatie thuis geschikt zijn voor de belasting van de apparatuur (zie plaatje met technische gegevens);
• de elektrische voeding over een deugdelijke aardaansluiting beschikt in overeenstemming met de geldende normen en voorschriften;
• het stopcontact of de meerpolige schakelaars makkelijk zijn te bereiken als de kookplaat is geïnstalleerd.

WIJ AANVAARDEN GEEN ENKELE VERANTWOORDELIJKHEID ALS DE ONGEVALLENPREVENTIENORMEN NIET WORDEN NAGELEEEFD.

De kabel vervangen

Gebruik een rubber kabel van het type H05RR-F met een doorsnede 3 x 1.5 mm².

De geel/groene aardleiding moet 2-3 cm langer zijn ten opzichte van de andere leidingen.

KENMERKEN VAN DE BRANDERS EN INSPUITERS

Tabel 1 (voor NEDERLAND) Vloeibaar gas Aardgas

BRANDER	Brander doorsnee(mm)	Warmtecapaciteit kW (H.s.*)Nom. Ger.		By-pass 1/100 (mm)	Inspuiter 1/100 (mm)	Debiet * g/hG30/G31	Inspuiter 1/100 (mm)G25	Debiet * l/h
C.Snel	100 3.0	0 0.7 40	86 218 12	2 332
B.Halfsnel	75 1.65	0.4	30 64 120	94 183
A.Hulp	55	1.00	0.3	27	50	73	72	110
D.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	74	100
D.dubbele vlamkronen (buitenste DC-DR)	130 4.1	1.3	57	70 298	110 454
Voedingsdruk						30		25

Tabel 1 (voor BELGIË)

Tabel 1 (voor BELGIË)				Vloeibaar gas				Aardgas
BRANDER	Brander doorsnee(mm)	Warmte capaciteit kW (H.s.*)Nom.	Ger.	By-pass 1/100 (mm)	Inspuiter 1/100 (mm)	Debiet * g/h		Inspuiter 1/100 (mm)G20/25	Debiet * l/h
						G30	G31		G20	G25
C.Snel	100	3.00	0.7	40	86	218	214	116	286	332
B.Halfsnel	75	1.65	0.4	30	64	120	118	96	157	183
A.Hulp	55	1.00	0.3	27	50	73	71	71	95	110
D.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	64	74	86	100
D.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	293	110	390	454
Voedingsdruk						28-30	37		20	25

* A 15°C en 1013 mbar-droog gas

H.s. Propaangas G31 = 50,37 MJ/kg

H.s. Butangas G30 = 49,47 MJ/kg

H.s. Aardgas G20 = 37,78 MJ/m³

H.s. Aardgas G25 = 32,49 MJ/m³

Richtlijn 2002/40/CE op etiket van de elektrische ovens

Norm EN 50304

Energieverbruik convectie Natuurlijk

verwarmingsfunctie: Statische

Energieverbruik verklaring Klasse convectie Hetelucht

verwarmingsfunctie : ▶Geventileerd

ADVERTENCIAS
