Produkttyp	Gaskochfeld mit Elektrobackofen
Marke	Hotpoint Ariston
Modell	XC902GHDC.3
Breite	90 cm
Tiefe	60 cm
Höhe	85-90 cm (verstellbar)
Nettogewicht	Ca. 70 kg
Gasversorgung	Erdgas (G20) oder Butan/Propan (G30)
Stromversorgung	220-240 V / 50-60 Hz
Maximale elektrische Leistung	Ca. 3,5 kW
Anzahl der Gasbrenner	5 Brenner (davon ein Dreifachkranz)
Ofentyp	Multifunktions-Elektrobackofen (Heißluft, Grill, traditionelle Hitze)
Ofenkapazität	Ca. 75 Liter
Ofenreinigung	Durch Pyrolyse (selbstreinigend)
Kochfunktionen	Heißluft, Grill, Unterhitze, Oberhitze, Auftauen, Pizza
Sicherheit	Überlaufschutz der Brenner, automatische Ofenabschaltung, Kindersicherung
Ofentür	Kühltür mit Doppelverglasung
Ofenbeleuchtung	Innenlampe
Mitgeliefertes Zubehör	Gitter, Fettpfanne, Bratensonde (je nach Modell)
Wartung	Reinigen Sie die emaillierten Oberflächen mit einem feuchten Tuch und mildem Reinigungsmittel.
Ersatzteile	Erhältlich beim Kundendienst von Hotpoint Ariston
Reparierbarkeit	Reparaturindex über 7/10
Allgemeine Informationen	Bedienungsanleitung kostenlos zum Download verfügbar

Häufig gestellte Fragen - XC902GHDC.3 Hotpoint Ariston

Wie zünde ich die Gasbrenner an?

Drücken und drehen Sie den Regler des gewählten Brenners zum Flammensymbol, während Sie den integrierten Zündknopf gedrückt halten. Lassen Sie nach 3-5 Sekunden los, sobald die Flamme stabil ist.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob das Gerät angeschlossen ist und der Sicherungsschalter nicht ausgelöst hat. Stellen Sie sicher, dass der Timer auf eine Garzeit und nicht auf Aus eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Ofen mit Pyrolyse?

Entfernen Sie sämtliches Zubehör und grobe Rückstände. Wählen Sie die Pyrolysefunktion (normalerweise bei 500°C). Die Tür verriegelt automatisch. Warten Sie das Ende des Zyklus ab (ca. 1 bis 2 Stunden) und wischen Sie dann die Asche mit einem feuchten Tuch ab.

Welche Gasart verwenden?

Das Gerät wird für den Betrieb mit Erdgas (G20) geliefert. Ein Umrüstsatz für Butan/Propan (G30) liegt oft bei. Beachten Sie die Anleitung zum Austausch der Düsen.

Wie stelle ich den Timer ein?

Drehen Sie den Timer-Knopf im Uhrzeigersinn auf die gewünschte Dauer (max. 120 Minuten). Nach Ablauf der Zeit ertönt ein akustisches Signal und der Ofen schaltet sich automatisch aus.

Die Kindersicherungsleuchte leuchtet, was tun?

Die Kindersicherung wird normalerweise aktiviert, indem Sie die Verriegelungstaste 3 Sekunden lang gedrückt halten. Zum Deaktivieren wiederholen Sie den Vorgang, bis die Leuchte erlischt.

Wie verwende ich die Bratensonde?

Stecken Sie die Sonde in den dicksten Teil des Lebensmittels (Knochen vermeiden). Schließen Sie sie an die dafür vorgesehene Steckdose im Ofen an. Wählen Sie die gewünschte Kerntemperatur. Der Ofen schaltet sich automatisch ab, wenn die Temperatur erreicht ist.

Was bedeuten die Fehlercodes F01, F02...?

Diese Codes weisen auf eine elektronische Störung hin. Notieren Sie den Code und wenden Sie sich an den technischen Dienst. Sie können das Gerät zurücksetzen, indem Sie es 1 Minute vom Netz trennen und wieder anschließen.

Wie wechsle ich die Ofenlampen?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie das Schutzglas durch Drehen. Ersetzen Sie die Halogenlampe (Typ G9, max. 25 W). Setzen Sie das Glas wieder ein und schließen Sie das Gerät wieder an.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der offiziellen Website von Hotpoint Ariston oder bei autorisierten Händlern erhältlich. Geben Sie das genaue Modell XC902GHDC.3 an, um die richtigen Teile zu bestellen.

BEDIENUNGSANLEITUNG XC902GHDC.3 Hotpoint Ariston

Gebrauchs- und Installationsanleitungen

NL BE Gemengd fornuizen

Wir danken Ihnen, dass sie dieses sichere und wirklich leicht zu bedienende Ariston-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen lernen, empfehlen wir Ihnen, dieses Handbuch aufmerksam durchzulesen. Danke.

HINWEISE

DIESE ANLEITUNGEN GELTEN NUR FÜR DIE BESTIMMUNGSLÄNDER, DEREN SYMBOLE IM HANDBUCH UND AUF DEM TYPENSCHILD DES GERÄTES ABGEBILDET SIND.

1. Dieses Gerät wurde für den Einsatz nicht professioneller Art in Haushalten konzipiert.
2. Lesen Sie bitte die in diesem Handbuch enthaltenen Hinweise aufmerksam durch, da sie wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung liefern. Bewahren Sie dieses Handbuch sorgfältig auf, um es jederzeit zu Rate ziehen zu können.
3. Die mit Lebensmitteln eventuell in Berührung kommenden Backofenzubehörteile bestehen aus Materialien, die den Vorschriften der EG-Richtlinien 89/109 vom 21.12.88 und der Rechtsverordnung 108 vom 25.01.92 entsprechen.
4. Nach Entfernen der Verpackung überzeugen Sie sich bitte von der Unversehrtheit des Gerätes. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
5. Um Kratzer zu vermeiden, wurden einige Teile mit einem abnehmbaren Schutzfilm überzogen. Vor Inbetriebnahme des Gerätes muß dieser Film entfernt werden, die geschützten Teile sind daraufhin mit einem weichen Tuch und einem milden Reinigungsmittel zu reinigen. Verwenden Sie hierzu bitte keine Scheuermittel. Es empfiehlt sich, den Backofen vor erstmaligem Benutzen für etwa 30 Minuten auf Höchsttemperatur in Betrieb zu setzen, um eventuelle Fertigungsrückstände zu beseitigen.
6. Die zur Installation und Einstellung erforderlichen Arbeiten sind gemäß den einschlägigen Richtlinien und ausschließlich durch Fachpersonal durchzuführen. Hinsichtlich der entsprechenden, spezifischen Anleitungen verweisen wir auf den für den Installateur bestimmten Teil des Handbuches.
7. Vor Anschluß des Gerätes kontrollieren Sie bitte, daß die auf dem Typenschild (befindlich auf dem unteren Geräteteil und auf der letzten Seite des Handbuchs) angegebenen Daten mit denen des Strom- und Gasversorgungsnetzes übereinstimmen.
8. Bei in Betrieb befindlichem Backofen oder Grill könnten das Backofenfenster und die daran angrenzenden Teile sehr heiß werden. Spielende Kinder sollten demnach ferngehalten werden.
9. Stellen Sie sicher, daß die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.

10. Überprüfen Sie regelmäßig den Gasanschlußschlauch auf seine Beschaffenheit, und lassen Sie diesen durch Fachpersonal austauschen, sobald er irgendwelche Anomalien aufweist.

11. Das Versorgungskabel und das Gasanschlußrohr dieses Gerätes dürfen seitens des Verbrauchers nicht ausgetauscht werden. Bei Beschädigung wenden Sie sich zwecks Austausch ausschließlich an eine autorisierte Kundendienstzentrale.

12. Lassen Sie das Gerät nicht unnötig eingeschaltet. Schalten Sie den Gerätehauptschalter ab und drehen Sie den Gashahn zu, wenn das Gerät nicht gebraucht wird.
13. Brenner und Roste bleiben auch nach Ausschalten des Gerätes noch lange heiß. Achten Sie darauf, diese nicht zu berühren.
14. Stellen Sie keine unstabilen oder verformten Töpfe auf die Brenner, um Unfälle durch Umkippen zu vermeiden.
15. Benutzen Sie keine brennbaren Flüssigkeiten in der Nähe des in Gebrauch befindlichen Gerätes.
    16 Wenn Sie den Herd auf einen Sockel stellen, achten Sie darauf, dass das Gerät nicht herunter rutschen kann.
16. Verwenden Sie bitte keine Dampfreiniger zur Reinigung Ihres Backofens.

CE

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Dieses Gerät entspricht den folgenden Europäischen Richtlinien:

• 73/23/EWG vom 19/02/73 (Niederspannung) und anschließende Änderungen;
• 89/336/EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und anschließende Änderungen;
• 90/396/EWG vom 29/06/90 (Gas) und anschließende Änderungen;
• 93/68/EWG vom 22/07/93 und anschließende Änderungen.

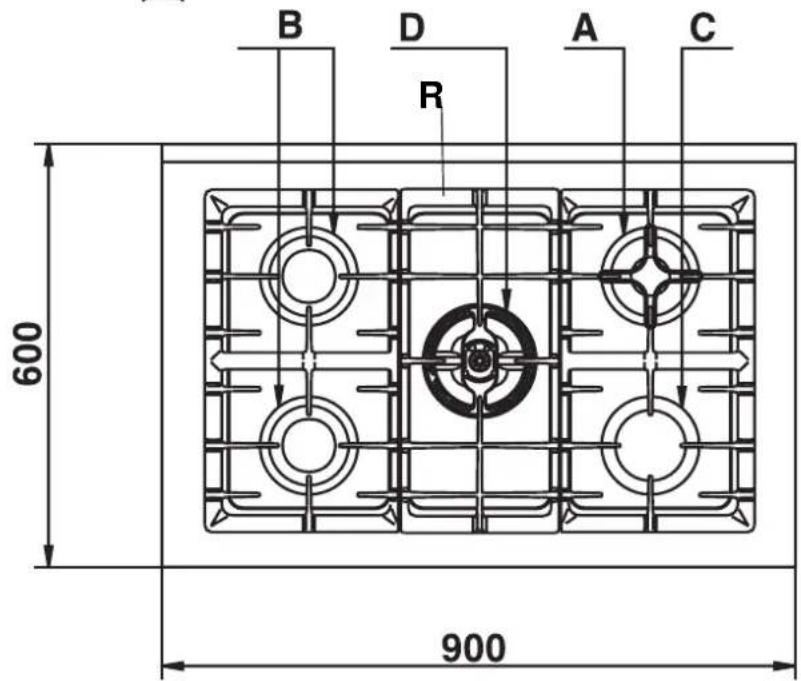

GERÄTEANSICHT

A Hilfsbrenner
B Normalbrenner
C Schnellbrenner
D Brenner mit DC-DR
R Kochmuldenroste
M Reglerknöpfe Kochmuldenbrenner
E Zündkerze Gasbrenner
F Sicherheitsvorrichtung - Diese spricht an, wenn die Flamme unversehens erlöschen sollte (durch Überlaufen von Flüssigkeiten, Durchzug usw.), und unterbricht automatisch die Gaszufuhr.

T Timer
S Betriebskontrolleuchte des Elektro-Backofens
G Backofen-Reglerknopf (Funktionswähler)
H Thermostatenregler (Temperaturwähler)

BEDIENUNGSANWEISUNGEN

Gasbrenner

Die Brenner weisen verschiedene Abmessungen und Leistungen auf. Den geeignetsten entsprechend dem Durchmesser des zu verwendeten Topfes aussuchen. Der gewählte Brenner kann mit dem entsprechenden Drehknopf "M" wie folgt eingestellt werden:

Gashahn geschlossen

Maximale Einstellung

Kleinste Einstellung

Außerdem zeigen die Symbole 1- der Nähe der Drehknöpfe die Position des jeweiligen Brenners auf dem Kochfeld an.

Das Gerät ist mit Sicherheitsvorrichtungen gegen das Austreten von Gas mittels Thermoelement ausgestattet. Diese Vorrichtung blockiert den Gasaustritt, falls die Brennerflamme während des Betriebs erlischt.

Um einen der Brenner anzuzünden, ist wie folgt zu verfahren:

• den jeweiligen Drehknopf eindrücken und gegen den Uhrzeigersinn drehen bis er auf dem Symbol des Maximalleistung steht;
• den Drehknopf bis zum Anschlag drücken, um die automatische Gasentzündung zu aktivieren ☆ ;
• den Drehknopf bei gezündeter Flamme ungefähr 10 Sekunden lang gedrückt halten, um die Erwärmung des Sicherheitsthermoelementes zu ermöglichen;
• den Drehknopf loslassen und überprüfen, daß die Zündung auf stabile Weise erfolgt ist. Andernfalls ist die Operation zu wiederholen.

Die Minimalleistung kann durch drehen des Knopfes auf das kleine Flammensymbol erzielt werden. Mittlere Einstellungen sind möglich, indem der Knopf zwischen die Positionen der großen und der kleinen Flamme gesetzt wird.

Um den Brenner auszuschalten, den Drehknopf im Uhrzeigersinn bis zur Aus-Position "●" drehen.

Wichtig:

• Die automatische Zündvorrichtung nicht länger als 15 Sekunden lang betätigen.
- In einigen Fällen sind Schwierigkeiten bei der Zündung auf sich eventuell in der Gasleitung befindliche Luft zurückzuführen.
- Falls die Brennerflamme unvorhergesehen erlöschen sollte, tritt das Gas lediglich einige Augenblicke lang weiter aus, bevor die Sicherheitsvorrichtung interveniert. Den Bedienknopf zurückdrehen und die erneute Zündung erst nach mindestens 1 Minute wieder versuchen, damit sich auf diese Weise das ausgetretene Gas, das anderfalls gefährlich werden könnte, verflüchtigen kann.
- Wenn das Gerät nicht in Betrieb ist, muß überprüft werden, daß sich die Drehknöpfe in der AUS-Position "befinden. Außerdem ist es ratsam, den Hauptabsperrhahn der Gaszufuhr zu schließen.

Gebrauch der Brenner

Um eine maximale Brennerleistung zu erzielen, ist es empfehlenswert, nur Töpfe mit einem für den Brenner geeigneten Durchmesser zu verwenden, um zu vermeiden, daß die Flamme über den Topfboden hinausgeht (siehe nachstehende Tabelle). Sobald eine Flüssigkeit zu kochen beginnt, ist es außerdem ratsam, die Flamme soweit herunter zu drehen, daß sie gerade noch köchelt.

Brenner ø Topfdurchmesser (cm)
A.Hilfsbrenner	10 – 14
B.Schnellkochbrenner	16 – 20
C.Blitzkochbrenner	22 – 24
D. Doppel flammen (DC-DR Innen)	10-14
D. Doppel flammen (DC-DR Außen)	26 - 26

Das Gerät ist mit zwei Reduzierrost en ausgestattet, der nur auf Hilfskochbrenner "A" (Abb.1a) ist DC-DR"D" verwendet wird (Abb.1b).

fig.1a

fig.1b

Brenner mit "unabhängiger Doppelflamme"

Dieser Gasbrenner ist aus zwei konzentrischen Feuerstellen gebildet, die unabhängig voneinander, oder auch zusammen in Betrieb genommen werden können. Der gemeinsame Einsatz, bei maximaler Einstellung, entwickelt eine derart hohe Leistung, dass die Kochzeiten im Vergleich zu den herkömmlichen Brennern erheblich herabgesetzt werden. Der doppelte Flammenkranz ermöglicht außerdem eine gleichmäßigere Wärmeverteilung auf dem Boden des Kochgeschirrs, besonders dann, wenn beide Brenner auf Minimumeinstellung in Betrieb genommen werden. Es kann Kochgeschirr jeglicher Abmessung eingesetzt werden. Verwenden Sie bei kleinen Töpfen jedoch nur den inneren Brenner. Jeder einzelne Flammenkranz, aus denen ein Brenner mit "unabhängiger Doppelflamme" gebildet ist, verfügt über einen eigenen Reglerknopf:

Der mit dem Symbol -sekennzeichnete Reglerknopf steuert den äußeren Flammenkranz;

der mit dem Symbol ☐ gekennzeichnete, den inneren Flammenkranz.

Zum optimalen Einsatz des Brenners mit Doppelkrone sollte niemals gleichzeitig die Innenkrone auf Minimum und die Außenkrone auf Maximum eingestellt werden.

Zur Zündung eines jeden Flammenkranzes drücken Sie den entsprechenden Reglerknopf bis zum Anschlag und drehen ihn dann gegen den Uhrzeigersinn bis auf maximale Einstellung △. Der Brenner ist mit einer elektronischen Zündvorrichtung ausgestattet, die durch Drücken des Reglerknopfes automatisch in Betrieb gesetzt wird.

Da der Brenner mit einer Sicherheitsvorrichtung "F" ausgestattet ist, muss der Reglerknopf für ca. 6 Sekunden gedrückt werden, bis die Sicherheitsvorrichtung, dank derer die Flamme automatisch gezündet wird und brennend gehalten bleibt, heiß wird.

Um optimale Leistungen Ihres zu gewährleisten, sind beim Kochen einige grundsätzlichen Maßnahmen zu beachten: Verwenden Sie Kochgeschirr, die glatt auf der Kochzone aufliegen.

INBETRIEBNAHME DES GERÄTES

MULTIFUNKTIONS-BACKOFEN

Dieser elektrische Multifunktions-Backofen bietet neun unterschiedliche Heizwiderstand-Kombinationen. Durch die Wahl der jeweils geeignetsten Kombination können die gewünschten Ergebnisse gezielt erreicht werden. Durch Drehen des Funktionswählers "G", gekennzeichnet durch das Symbol können die in der nachstehenden Tabelle veranschaulichten Garfunktionen eingestellt werden.

Symbol	Funktion Leistung
0	0) Aus	-
	1) Minigrill + Unterhitze Heizwiderstand	2350 W
	2) Unterhitze Heizwiderstand	1300 W
	3) Minigrill Heizwiderstand	1050 W
	4) Grill Heizwiderstand	2000 W
	5) Maxigrill (Minigrill + Grill Heizwiderstand)	3050 W
	6) Maxigrill + Ventilator	3100 W
	7) Unterhitze Heizwiderstand + Ventilator	1350 W
	8) Unterhitze Heizwiderstand+ventilator	2850 W
	9) Schnelle Auftauung	50 W

Nach Wahl der gewünschten Garfunktion, drehen Sie den Thermostatenregler "H", gekennzeichnet durch das Symbol

auf die gewünschte Temperatur.

• Für konventionelles Garen im statischen Ofen (Braten, Kleingebäck usw.) verwenden Sie die Funktion (Ober- und Unterhitze). Schieben Sie das Gargut erst nach Erreichen der eingestellten Gartemperatur in den Backofen und verwenden Sie möglichst nur eine Ebene. Wird nur Ober- oder Unterhitze verlangt, bringen Sie den Funktionswähler
  auf Position (Unterhitze), (Unterhitze + Gebläse) bzw. (Oberhitze).

• Bei Betrieb auf Position ☒ Heißluft) erfolgt das Garen durch die mittels eines Heizwiderstandes vorgeheizte Luft, die dank eines Gebläses gleichmäßig im Backofen zirkuliert. Der Backofen heizt äußerst schnell auf, demnach kann das Gargut auch bereits bei Einschalten eingeschoben werden. Bei Heißluftbetrieb können auch zwei Ebenen gleichzeitig eingesetzt werden.

- Bei Betrieb auf Position "Schnellauftauen" wird kein Heizwiderstand in Betrieb genommen; eingeschaltet werden in diesem Falle nur die Backofenbeleuchtung und

die Umluft.

- Der Grill liefert eine äußerst hohe Wärmeleistung, dank derer die Oberflächen des Grillgutes rasch braungebraten werden; er eignet sich demnach besonders für Fleisch, das auf diese Weise innen zart bleibt.

Zum Einsatz des Grills drehen Sie den Funktionswähler

"H" auf eine der nachfolgenden Positionen (Grill),

(Maxigrill), (Maxigrill + Gebläse)

Grillen Sie bei geschlossener Tür und stellen Sie den Thermostatenknopf niemals auf eine Temperatur, die 200°C übersteigt.

Backofenbeleuchtung

Die Backofenbeleuchtung schaltet sich automatisch ein, sobald der Funktionswähler ☐ auf eine seiner Einstellungen gedreht wird.

Kontrolleuchte "S"

Diese zeigt die Aufheizphase an; die Kontrolleuchte erlischt nach Erreichen der mittels des Reglerknopfes eingestellten Temperatur im Backofeninnern.

Das nun abwechselnde Aufleuchten und Erlöschen der Kontrolleuchte ist ein Zeichen dafür, dass der Thermostat korrekt arbeitet, und demnach die Backofentemperatur konstant gehalten wird.

Bratspieß

Spießen Sie das Fleisch der Länge nach auf die Querstange, und befestigen Sie es mit den entsprechenden, regelbaren Gabeln (Abb.2a). Setzen Sie die Halterungen "A" und "B" (Abb.2b) in die entsprechenden Öffnungen der Fettpfanne "E" ein, legen Sie die Stange mit seiner Aussparung in den Sitz "C" und schieben Sie den Rost in die erste bzw. unterste Backofenführung; stecken Sie nun die Stange in die Drehspießöffnung und schieben Sie die Aussparung jetzt weiter durch bis in den Sitz "D". Setzen Sie nun den Drehspieß in Betrieb. Drehen Sie hierzu den entsprechenden Funktionswählerknopf auf eine der

folgenden Einstellungen:

Vor jeder Reinigung und Pflege muß der Gasherd vom Stromnetz getrennt werden.

Um eine lange Lebensdauer des Gasherdes zu gewährleisten, muß er regelmäßig gründlich gereinigt werden. Beachten Sie hierbei, daß:

• die emaillierten und selbstreinigenden Teile mit lauwarmem Wasser, ohne Zusatz von Scheuermitteln oder scharfen Reinigungsmitteln, die diese Teile beschädigen könnten, zu reinigen sind;
• der noch lauwarme Backofen möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgespült und sorgfältig abgetrocknet wird;
• auf den Inoxstahlteilen Flecken hinterbleiben können, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf stehenbleiben. Wir empfehlen deshalb, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muß ebenfalls beseitigt werden;
• legen Sie den Backofenboden niemals mit Alufolie aus, der Hitzestau könnte nicht nur das Gargut, sondern auch den Lack beschädigen.

Lampenwechsel im Backofenraum

• Schalten Sie mittels des für den Anschluß des Ofens an die elektrische Anlage verwendeten allpoligen Schalters die Stromversorgung ab, oder ziehen Sie den Stecker heraus, falls dieser zugänglich ist;
  • Glasabdeckung der Lampenfassung herausdrehen;
• Lampe abschrauben und durch eine hitzebeständige (300°C) Lampe folgender Eigenschaften ersetzen:
• Spannung 230V/240V
• Leistung 15W
• Fassung E14
• Glasabdeckung wieder einsetzen und die Stromversorgung zum Backofen wieder einschalten.

Abnehmen bzw. Einsetzen der Ofentür

Zur Vereinfachung der Reinigung des Ofeninneren kann die Ofentür entfernt werden. Gehen Sie dabei folgendermaßen vor (Abb. 3-4):

• Öffnen Sie die Tür so weit wie möglich und ziehen Sie die beiden Hebel "B" nach oben (Abb. 3);
• Heben Sie jetzt die Ofentür etwas an und nehmen Sie sie heraus, indem Sie die Haken "A" herausziehen (siehe Abb.4).

Wiedereinsetzen der Ofentür:

• Halten Sie die Tür in einer vertikalen Position und führen Sie die beiden Haken "A" in die dafür vorgesehenen Schlitze ein;
• Vergewissern Sie sich, dass die Vertiefung "D" perfekt am Schlitzrand eingehakt ist (bewegen Sie dazu die Ofentür vorsichtig nach vorne und hinten);
• Öffnen Sie jetzt die Ofentür so weit wie möglich, drücken Sie die beiden Hebel "B" nach unten und schließen Sie die Ofentür.

Dieser Ofen verfügt über eine elektronische Zeitschaltuhr mit digitaler Anzeige der Uhrzeit und der programmierten Garzeiten. Dank dieses Gerätes können Sie die Dauer, das Ende des Ofenbetriebs oder beides programmieren. Das Leuchtdisplay mit 4 Ziffern zeigt die aktuelle Uhrzeit und die Programmierzeiten an, und darüberhinaus den aktuellen Zustand mit Hilfe der folgenden Symbole:

Ofen in Betrieb

Zeitschaltuhr

Automatikprogramm AUTO

Punkt • (trennt auf dem Display die Stunde von den Minuten)

Alle Funktionen können für eine Gesamtzeit von maximal 23 h und 59 Min. programmiert werden. Die maximale Dauer der Garzeit beträgt 10 Stunden.

Einstellung der Uhrzeit (Bei der Installation, bei Stromausfall, wenn die Uhr vor- bzw. nachgeht).

Den manuellen Betrieb durch Betätigung der Taste 📄 wählen; die Uhrzeit mit Hilfe der Tasten - und + . einstellen.

Manueller Betrieb des Ofens (Programmierung ausgeschlossen)

Drücken Sie die Taste (manuell), der Ofen schaltet sich ein, das Symbol AUTO schaltet sich ab und das Symbol (Ofen in Betrieb) leuchtet auf. Diese Operation löscht das eventuell eingegebene Programm.

Halbautomatischer Betrieb des Ofens

1. Fall: Beginn manuelle Garung - programmierte Garzeit.

• Die zu garenden Speisen in den Ofen eingeben.
- Die Taste (Dauer) drücken und die Gardauer mit den Tasten - und + einstellen: der Ofen schaltet sich ein, die Symbole AUTO und (Ofen in Betrieb) leuchten auf.
- Drehen Sie die Wahlschalter auf die Betriebsart und das Thermostat auf die gewünschte Temperatur.
- Nach beendeter Garung wird die elektrische Stromversorgung des Ofens unterbrochen. Das Symbol (Ofen in Betrieb) erlischt, das Symbol AUTO blinkt und ein akustisches Signal ertönt.

1. Fall: Beginn manuelle Garung - Ende programmierte Garung.

• Die zu garenden Speisen in den Ofen eingeben.
• Die Taste (Ende der Garzeit) betätigen und die Uhrzeit des Garzeitendes mit den Tasten - und + einstellen; der Ofen schaltet sich ein, die Symbole AUTO und (Ofen in Betrieb) leuchten auf.
- Drehen Sie die Wahlschalter auf die Betriebsart und das Thermostat auf die gewünschte Temperatur.
- Nach beendeter Garung wird die elektrische Stromversorgung des Ofens unterbrochen. Das Symbol 📌 erlischt und das Symbol AUTO blinkt; ein akustische Signal ertönt.

Automatischer Betrieb des Ofens (Programmierte Gardauer und Ende der Garzeit)

• Die zu garenden Speisen in den Ofen eingeben.
- Die Taste (Dauer) drücken und die Gardauer mit den Tasten - und + einstellen: der Ofen schaltet sich ein, die Symbole AUTO und (Ofen in Betrieb) leuchten auf.
• Die Taste (ende der Garzeit) betätigen und die Uhrzeit des Garzeitendes mit den Tasten - und + einstellen; der Ofen schaltet sich ab, das Symbol erlischt.
- Drehen Sie die Wahlschalter auf die Betriebsart und das Thermostat auf die gewünschte Temperatur.
- Der Programmierer speichert automatisch die Uhrzeit des Garbeginns, was durch das Aufleuchten des Symbols 📌 (Ofen in Betrieb) angezeigt wird. Nach beendeter - Garung wird die elektrische Stromversorgung des Ofens unterbrochen. Das Symbol 📌 (Ofen in Betrieb) erlischt, das Symbol AUTO blinkt und ein akustisches Signal ertönt.

Zeitschaltuhr

Drücken Sie die Taste △ (Zeitschaltuhr) und stellen Sie die gewünschte Zeit mit den Tasten - und + ein. Nach Ablauf des Programms ertönt ein akustisches Signal.

Akustisches Signal

Das akustische Signal ertönt 7 Minuten lang nach Ablauf des vorgewählten Programms; es kann durch Drücken irgendeiner Funktionstaste abgestellt werden. Drei verschiedene akustische Signale mit unterschiedlichen Tönen sind möglich. Durch Betätigen der Taste - ist es möglich, das derzeit eingegebene Signal anzuhören. Wenn die Taste - innerhalb von 7 Sekunden erneut betätigt wird, kann ein anderes akustisches Signal ausgewählt werden.

Programmkontrolle

Die Taste → betätigen, um die verbleibende Zeit abzufragen, die Taste → , um die Uhrzeit des Garzeitendes zu überprüfen.

Programmstornierung

Nach Ablauf des Programms löscht sich dieses automatisch, oder indem die Taste (manuell) betätigt wird.

PRAKTISCHE BACK-/BRATHINWEISE

Vorheizen

Soll der Backofen vorgeheizt werden, wie bei Hefeteigen, kann die Funktion ☒ "Heißluft" gewählt werden, diese ermöglicht, die gewünschten Temperaturen in möglichst kurzer Zeit, und somit mit geringem Stromverbrauch, zu erreichen. Nach Einschieben der Speisen können Sie dann auf die zum Garen geeignetste Funktion umstellen.

Gebrauch des Grills

Verwenden Sie die Einstellung ☐ "Grill, ermöglicht jedoch ein perfektes Grillen kleiner Portionen wie Toast, Würstchen usw.

Legen Sie das Grillgut auf die Mitte des Rostes, da auf dieser Einstellung nur der mittlere Teil des oberen Heizwiderstandes heizt, das in den Eckzonen befindliche Grillgut würde demnach nicht gar.

Die Einstellung "Umluft-grill" ist äußerst praktisch für rasches Grillen, da dank der Umluft gleichzeitig die Oberseite gebräunt und die Unterseite gegart wird.

Auf dieser Einstellung können bereits gegarte Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.)

Wichtig: Grillen Sie bei geschlossener Backofentür, das spart Energie (ca. 10%) und garantiert optimale Resultate. Zum Grillen empfiehlt es sich, den Thermostatenknopf auf seine höchste Stufe einzustellen (200°C), da nur diese die Voraussetzungen für optimale Leistungen des auf Infrarotstrahlen beruhenden Grills erfüllt. Legen Sie das Grillgut auf die obersten Einschubhöhen (siehe Gartabelle) und schieben Sie die Fettpfanne darunter (unterste Einschubhöhe), um Rauchbildung durch abtropfendes Fett zu vermeiden.

Backen

Schieben Sie Backwerk stets in den vorgeheizten Backofen; warten Sie bitte die Vorheizzeit ab, die durch Erlöschen der roten Kontrolleuchte "S" angezeigt wird. Vermeiden Sie, während des Backens die Backofentür zu öffnen, um ein Zusammenfallen des Kuchens zu verhindern. Rührteige dürfen nicht zu dünnflüssig sein, um die Backzeit nicht zu sehr zu verlängern.

Was tun wenn:

Der Kuchen zu trocken ist ?

Das nächste Mal stellen Sie eine um 10°C höhere Temperatur ein und verkürzen Sie die Backzeit.

Der Kuchen zusammenfällt ?

Verwenden Sie weniger Flüssigkeit oder stellen Sie eine um 10°C niedrigere Temperatur ein.

Der Kuchen an der Oberseite zu dunkel ist ?

Wählen Sie eine niedrigere Einschubhöhe, eine niedrigere Temperatur und verlängern Sie die Backzeit.

Der Kuchen außen gut gebacken aber innen noch klebrig ist ?

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlängern Sie die Backzeit.

Der Kuchen sich nicht aus der Form löst?

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl.

Speisen mit unterschiedlichen Garzeiten auf mehreren Ebenen gegart werden?

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich, die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zu nehmen.

Pizza

Zum optimalen Garen einer Pizza wählen Sie die Funktion

"Heißluft":

• Heizen Sie den Backofen mindestens 10 Minuten vor.
• Verwenden Sie eine Leichtmetallform und stellen Sie diese auf den Backrost. Bei Verwenden des Backbleches wird die Garzeit verlängert, und Sie werden kaum eine knusprige Pizza erhalten.
• Öffnen Sie nicht zu oft die Backofentür.
• Bei reich belegten Pizzas (wie "Capricciosa", "Quattro Stagioni") ist es ratsam, die Mozzarella erst nach Ablauf der halben Backzeit hinzuzufügen.

Fisch und Fleisch

Es sollten große Braten von mindestens 1 kg gegart werden, um ein Austrocknen zu vermeiden. Für helles Fleisch wie Geflügel und Fisch muß eine niedrige Temperatur (150°C-200°C) eingestellt werden. Für Rinderbraten, der außen gut angebraten, innen aber saftig bleiben soll, empfiehlt es sich, das Fleisch bei hoher Temperatur (200°C-220°C) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen. Als Richtlinie gilt, je größer der Braten, desto niedriger die Temperatur und um so länger die Bratzeit. Legen Sie den Braten in die Mitte des Rostes und schieben Sie zum Auffangen des abtropfenden Fettes die Fettpfanne darunter. Schieben Sie den Rost so ein, daß sich der Braten in der Mitte des Backofens befindet. Wird mehr Unterhitze gewünscht, dann muß der Braten auf eine niedrigere Einschubhöhe eingeschoben werden. Um einen schmackhafteren Braten zu erhalten, belegen Sie das Fleisch mit Speckscheiben (besonders bei Entenbraten und Wild) und schieben Sie es so ein, daß es möglichst viel Oberhitze erhält.

Die Garzeiten können je nach Art der Lebensmittel, ihrer Konsistenz und ihrer Größe variieren. Bei der ersten Garung empfiehlt es sich daher, die kürzeren angegebenen Garzeiten zu wählen und diese anschließend, falls notwendig, zu erhöhen.

KOCHEN MIT DEM STATISCHER OFEN

Art der Speise	Temperatur°C	Garzeit(Minuten)	Art der Speise	Temperatur°C	Garzeit
Kuchen und Gebäck			Fleisch
Obstkuchen	130	60-70	Truthahn (4-8 kg.)	160	3-41/2
Baisers	130	30-40	Gans (4-5 kg.)	160	4-41/2
Biskuitböden	150	20-30	Ente (2-4 kg.)	170	11/2-21/2
Engelskuchen	160	40-50	Masthahn ( 21/2-3 kg.)	170	2-21/2
Savoikuchen/Buiskuitrolle	160	40-50	Schmorbraten ( 1-11/2 kg.)	160	3-31/2
Schokoladenkuchen	170	30-40	Lammkeule	160	1-11/2
Fladenkuchen	170	40-50	Hasenbraten (2 kg.)	160	1-11/2
Windbeutel	200	15-20	Fasanenbraten	160	1-11/2
Blätterteigkekse	200	15-20	Huhn ( 1-11/2 kg.)	170	1-11/2
Blätterteig	200	15-20
Mürbeteigkuchen	200	15-20	Fisch	200	15-25 Minuten

GRILLEN

Art der Speise	Garzeit (Minuten)	Grillrost-Einschubhöhe
Koteletts (0.5 kg.)	60	3. Führungsschiene
Bratwürste	15	2. Führungsschiene
Gegrilltes Hähnchen (1 kg)	60	1. Führungsschiene
Kalbsbraten am Spieß (0.6 kg)	60	-
Brathhähnchen am Spieß (1 kg)	60	-

Unter der 1.

Führungsschiene wird die unterste Position erstanden

UMLUFT-GARUNG

Art der Speise	Führungsschiene von unten	Menge kg	Temperatur °C	Garzeit (Minuten)
Kuchen
* aus Rührteig, in Kuchenform	1-3	1	175	60
* aus Rührteig, ohne Kuchenform	1-3-4	1	175	50
Mürbeteig, Tortenboden	1-3-4	0.5	175	30
Mürbeteig, mit feuchter Füllung	1-3	1.5	175	70
Mürbeteig, mit trockener Füllung	1-3-4	1	175	45
* aus Hefeteig	1-3	1	175	50
Kleingebäck	1-3-4	0.5	160	30
Fleisch
Braten auf dem Grillrost
Kalb	2	1	180	60
Rind	2	1	180	70
Englisches Roastbeef	2	1	220	50
Schwein	2	1	180	70
Hähnchen	2	1-1.5	200	70
Braten auf dem Backblech
Kalb	1-3	1	160	80
Rind	1-3	1	160	90
Schwein	1-3	1	160	90
Hähnchen	1-3	1-1.5	180	90
Truthahn in Scheiben	1-3	1.5	180	120
Ente	1-3	1-1.5	180	120
Schmorgerichte
Rindergulasch	1	1	175	120
Kalbsgulasch	1	1	175	110
Fisch
Filets, Koteletts, Kabeljau, Seehecht, Seezunge	1-3	1	180	30
Makrele, Steinbutt, Lachs	1.3	1	180	45
Austern	1-3		180	20
Aufläufe
Nudelauflauf	1-3	2	185	60
Gemüseauflauf	1-3	2	185	50
* süße und herzhafte Soufflés	1-3	0.75	180	50
* Pizza und gefüllte Teigtaschen	1-3-4	0.5	200	30
Toasts	1-3-4	0.5	190	15
Auftauen
Fertiggerichte	1-3	1	200	45
Fleisch	1-3	0.5	50	50
Fleisch	1-3	0.75	50	70
Fleisch	1-3	1	50	110

Hinweise

1) Die Garzeiten verstehen sich ohne das Aufheizen des Ofens mit Ausnahme derjenigen, die mit einem Stern gekennzeichnet sind.

2) Die in der Tabelle angegebene Position des Grillrostes auf den Führungsschienen ist die optimale Position, wenn auf mehreren Ebenen gekocht werden soll.

3) Die angegebenen Zeiten beziehen sich auf das Garen eines einzelnen Gerichtes; für die Garung auf mehreren Ebenen sind die Garzeiten um 5÷10 Min. zu erhöhen.

4) Bei Rinder-, Kalbs-, Schweine- oder Truthahnbraten mit Knochen oder in Form eines Rollbratens sind die Zeiten um 20 Min. zu erhöhen.

INSTALLATIONSANWEISUNGEN

Die nachstehend aufgeführten Anweisungen sind an den Fach-Installateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Jeder beliebige Eingriff zur Einstellung, Wartung usw. muß bei stromlosem Herd vorgenommen werden. Sollte das Gerät elektrisch eingeschaltet bleiben müssen, ist größte Vorsicht geboten.

Bei diesem Herd handelt es sich um ein Gerät folgender technischer Eigenschaften:

Klasse: 1

• Kategorie: II 2ELL3B/P (für DEUTSCHLAND)
• Kategorie: II 2H3B/P (für ÖSTERREICH)
• Kategorie: II2H3+ (für die SCHWEIZ)
• Kategorie: 2E+3+ (für die BELGIE)

Die maximalen Abmessungen des Gasherdes entnehmen Sie bitte aus der Abbildung der Seite 2. Zur Gewährleistung der ordnungsgemäßen Betriebsweise des in einer Möbelzeile installierten Gerätes sind die in Abb. 5 angegebenen Abstände unbedingt einzuhalten. Die angrenzenden Oberflächen, sowie die Rückwand müssen aus geeignetem Material beschaffen sein, um einer Übertemperatur von 65 °C standhalten zu können.

Vor der Installation des Herdes müssen die mitgelieferten 95 - 155 mm hohen Füße in die im unteren Teil des Herdes bereits vorgesehenen Löcher eingesetzt werden. (Abb.6) Mittels dieser mit Schraubgewinde versehenen Füße kann die Höhe des Herdes ggf. justiert werden.

Aufstellung

Dieses Gerät darf nur in ständig belüfteten Räumen und in Übereinstimmung der einschlägigen Bestimmungen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

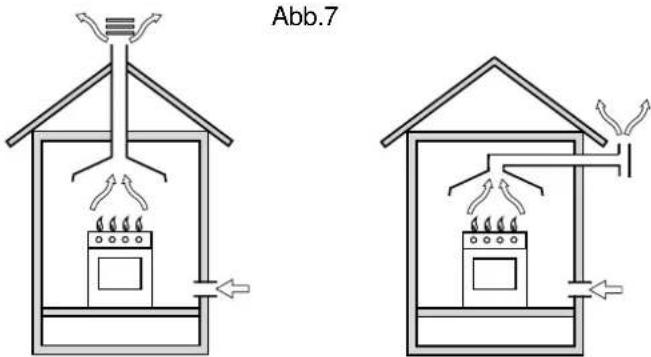

• Die Verbrennungsabgase müssen über eine geeignete Abzugshaube, die an einen Rauchabzugsschacht, einen Kamin oder eine direkt ins Freie führende Öffnung anzuschließen ist, abgeleitet werden. (Abb.7)
- Sollte die Installation einer Abzugshaube nicht möglich sein, ist auch der Einsatz eines im Fenster oder in einer Außenmauer installierten Elektrolüfters gestattet, der gleichzeitig mit dem Gerät in Betrieb zu setzen ist.

Küchenbelüftung

Es ist absolut erforderlich, dass dem Raum, in dem das Gerät installiert wird, die genaue Menge der zur ordnungsgemäßen Gasverbrennung und Belüftung der

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen
(ausschließlich für Kochgeräte bestimmt)

Küche erforderlichen Luft auch wieder zugeführt wird. Die natürliche Belüftung ist durch eine permanente Öffnung in einer Küchen-Außenwand, oder mittels eines einzelnen oder kollektiven, mit Abzweigungen versehenen, den einschlägigen Bestimmungen entsprechenden Belüftungsschachtes zu gewährleisten. Die Luftaufnahme direkt aus dem Freien und fern von Luftverschmutzungsquellen ist zu gewährleisten. Die Belüftungsöffnung muß folgende Eigenschaften besitzen (Abb.8A):

• Sie muß einen freien, gesamten Netto-Durchgangsquerschnitt von mindestens 6 cm² pro kW der thermischen Geräte-Nennleistung aufweisen, mindestens jedoch von 100 cm² (die thermische Leistung ist aus dem Typenschild zu entnehmen).
• Sie muß so angelegt werden, dass die Öffnungen weder von Innen noch von Außen her verstopft bzw. verschlossen werden können.
• Sie ist auf geeignete Weise zu schützen, z.B. durch Gitter, Metallnetze usw., und zwar so, dass der o.g. Nutzquerschnitt nicht verringert wird.
• Sie ist in Bodennähe anzulegen.

Detail A Angrenzender Zu belüftender Raum Raum

Beispiel einer Zuluftöffnung Vergrößerung des Lichtspaltes für die Verbrennungsluft zwischen Tür und Fußboden
Abb. 8A Abb.8B

Die Belüftung kann auch durch angrenzende Räume erfolgen, bei denen es sich jedoch weder um Schlafzimmer, Gebäudeteile gemeinsamen Gebrauchs oder um Räume handeln darf, in denen Brandgefahr besteht, wie Garagen, Lagerhäuser, Lagerstätten für entflammbares Material usw., die vorschriftsmäßig (gemäß der einschlägigen Bestimmungen) belüftet werden. Die aus dem angrenzenden Raum strömende Luft muß frei durch permanente Öffnungen, desselben eingangs erwähnten Querschnitts, in das zu belüftende Zimmer strömen können. Derartige Belüftungsöffnungen können auch durch Vergrößerung des

INSTALLATIONSANWEISUNGEN

Lichtspaltes zwischen Tür und Fußboden geschaffen werden. (Abb.8B). Wird zur Ableitung der Verbrennungsgase ein Elektrolüfter eingesetzt, dann muß die Belüftungsöffnung im Verhältnis zur maximalen Luftförderung des Elektrolüfters vergrößert werden. Auf jeden Fall muß der Elektrolüfter eine Luftförderungsleistung erbringen, die so hoch ist, dass eine stündliche Lufterneuerung von 3-5 Mal das Raumvolumen gewährleistet wird. Werden mehrere Gasflammen gleichzeitig für längere Zeit benutzt, könnte sich eine zusätzliche Belüftung, z.B. durch Öffnen eines Fensters oder durch eine noch stärkere Belüftung, die die Leistung eventuell vorhandener mechanischer Belüftungssysteme optimiert, als notwendig erweisen. Die Flüssiggase, die schwerer als die Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas aufbewahrt werden, müssen demnach in Bodenhöhe Abzugsöffnungen ins Freie vorsehen, damit eventuell ausgetretenes Gas nach unten hin abziehen kann. Außerdem dürfen leere oder halb gefüllte Flüssiggasflaschen nicht in Räumen, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden. Es ist ratsam, nur die in Verwendung befindliche Gasflasche im Raum aufzubewahren, und diese so aufzustellen, daß sie keiner direkten Einwirkung von Wärmequellen, die einen Temperaturanstieg von mehr als 50°C bewirken können, ausgesetzt werden.

Gasanchluß

• Der Anschluß des Gerätes an die Gasleitung bzw. an die Gasflasche muß entsprechend den Vorschriften der geltenden Normen erfolgen, und zwar erst nachdem sichergestellt ist, daß das Gerät auf die Gasart eingestellt ist, mit der es versorgt werden wird.
• Dieses Gerät ist für den Betrieb mit dem auf dem Etikett angegebenen Gas vorbereitet, das auf dem Kochfeld selbst angebracht ist. Falls die Gaszufuhr nicht mit derjenigen übereinstimmt, auf die das Gerät eingestellt wurde, ist der Austausch der entsprechenden (mitgelieferten) Düsen vorzunehmen, wobei der Paragraph "Umstellung auf andere Gasarten" zu befolgen ist.
• Für einen störungsfreien sicheren Betrieb, einen angemessenen Energieverbrauch und eine längere Lebensdauer des Gerätes ist sicherzustellen, daß der Zufuhrdruck den in der Tabelle 1 "Merkmale der Brenner und Düsen" angegebenen Werten entspricht; andernfalls ist ein geeigneter Druckregler entsprechend den geltenen Normen auf der Zufuhrleitung zu installieren.
• Den Anschluß so ausführen, daß dieser keinerlei Beanspruchung ausgesetzt ist.

Den Anschluß an das auf der rechten Hinterseite des Gerätes (Abb.9) befindliche Anschlußstück (Gewinde ½"G - Anschluß) mit Hilfe eines festen Metallrohrs und Anschlüssen entsprechend den geltenden Normen bzw. mit einem flexiblen Schlauch mit durchgehender Metallummantelung entsprechend den geltenden Normen mit einer Länge von nicht mehr als 2000 mm durchführen.

Abb.9

Sollte es notwendig sein, den Anschluß zu drehen, ist die Dichtung vorsichtshalber auszutauschen (zusammen mit dem Gerät geliefert).

Nach erfolgter Installation ist die einwandfeie Dichtigkeit des Gaskreislaufs unter Verwendung einer Seifenlösung (niemals mit Hilfe einer Flamme) zu überprüfen. Außerdem ist zu überprüfen, daß das Anschlußrohr nicht in Kontakt mit Möbelteilen kommt, die den Anschluß selbst beschädigen oder einklemmen könnten. Sicherstellen, daß die Zufuhrleitung für Erdgas ausreichend ist, um das Gerät zu versorgen, wenn alle Brenner in Betrieb sind.

Wichtig: Für den Anschluß an Flüssiggas (in einer Gasflasche) ist ein Druckregler entsprechend den geltenden Normen zwischenzuschalten.

Umstellung auf andere Gasarten

Wenn die Kochplatte an eine andere Gasart als Erdgas bzw. die auf dem Typenschild der Kochplatte selbst angegebene Gasart angeschlossen werden soll, sind die folgenden Operationen sorgfältig durchzuführen:

• die Roste und die Brenner entfernen.
- die Düsen "A" (Abb.10) mit Hilfe eines 7 mm Steckschlüssels ausschrauben und durch die Düsen ersetzen, die einen geeigneten Durchmesser entsprechend der verwendeten Gasart gemäß nachstehender Tabelle 1 "Merkmale der Brenner und Düsen" aufweisen.
- Ersetzen Sie anschließend das Etikett der alten Eichung mit dem im Düsenbeipack befindlichen Etikett der neu eingestellten Gasart.

Einstellung des Minimalleistung

• Den Gashahn auf die Mindestposition einstellen;
• Den Drehknopf des Gashahns entfernen und die im Inner des Gashahnstiftes befindliche Stellschraube (Abb.11) unter Verwendung eines entsprechenden Schraubenziehers betätigen (durch das Lockern der Schraube das Minimum erhöht und durch das Anziehen verringert wird).
  Merke: bei Flüssiggas muß die Stellschraube bis zum Anschlag festgezogen werden.
• Nachdem die gewünschte Minimalleistung bei gezündetem Brenner erzielt wurde, den Brennerkopf mehrfach abrupt von der Minimal-auf die Maximalleistung und umgekehrt drehen, und sicherstellen, daß dabei die Flamme nicht ausgeht.

Austausch der Düsen bei Brennern mit unabhängiger "Doppelflamme":

- Die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmen. Die Brenner bestehen aus zwei separaten Teilen (siehe Abb.C und Abb.D);

INSTALLATIONSANWEISUNGEN

• Die Düsen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Der innere Brenner verfügt über eine Düse, der äußere Brenner dagegen über zwei (derselben Abmessung). Tauschen Sie die Düsen gegen die für die neue Gasart geeigneten Düsen (siehe Tabelle 1) aus.
• Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

Einstellung der Brenner-Primärluft

Eine Einstellung der Primärluft ist nicht erforderlich.

ES IST UNERLÄSSLICH, DAS GERÄT ZU ERDEN

Dieses Gerät ist für den Betrieb mit Wechselstrom bei der auf dem Typenschild (unter dem Kochfeld und auf der letzten Seite des Handbuches) angegebenen Zufuhrspannung und Frequenz eingerichtet. Es ist sicherzustellen, daß die bauseitige Anschlußspannung dem auf dem Typenschild angegebenen Wert entspricht.

Anschluß des Stromkabels an das Netz

Bei allen Modellen ohne Stecker ist ein Standardstecker an das Stromkabel anzuschließen, der für die auf dem Typenschild angegebene Leistung geeignet ist, und an eine geeignete Steckdose anzuschließen. Wenn ein direkter Anschluß an das Stromnetz gewünscht wird, ist es notwendig, zwischen dem Gerät und dem Stromnetz einen mehrpoligen Trennschalter mit einer Kontaktöffnung von mindestens 3 mm

zwischenzuschalten, der für die Aufnahmeleistung geeignet ist und den geltenden Normen entspricht. Das gelb/grüne Erdungskabel darf von diesem Schalter nicht unterbrochen werden. Das Stromzufuhrkabel muß unter allen Umständen so plaziert werden, daß es an keiner Stelle eine Temperatur von 50 °C über der Raumtemperatur erreicht. Im Falle der Installation über einem Einbauofen ist der Elektroanschluß des Kochfeldes und derjenige des Ofens separat durchzuführen, und zwar sowohl aus Gründen der elektrischen Sicherheit als auch zur Vereinfachung der eventuellen Entfernung des Ofens. Keine Reduzierungen, Adapter oder Verteiler verwenden, da dies Überhitzungen oder Versengungen hervorrufen könnten. Vor der Durchführung des Anschlusses ist sicherzustellen, daß:

• das Überdruckventil und die vorhandenen Installationen der Aufnahmeleistung des Gerätes entsprechen (siehe Typenschild);
• die Zufuhrleitung entsprechend den geltenden Normen und gesetzlichen Bestimmungen an eine leistungsfähige Erdungsanlage angeschlossen ist;
• der verwendete Stecker bzw. der allseitige Trennschalter bei installiertem Kochfeld leicht zugänglich sind.

DER HERSTELLER LEHNT JEDE VERANTWORTUNG AB, WENN DIE UNFALLVERHÜTUNGSVORSCHRIFTEN NICHT BEACHTET WERDEN.

Austausch des Kabels

Für den Austausch des Kabels ist ein Gummikabel vom Typ H05VV-F mit einem Durchschnitt 3 x 1.5 mm² zu verwenden. Die gelb-grüne Erdungsleitung muß um 2÷3 cm länger als die anderen Drähte sein.

ENERGIE-ETIKETT

Richtlinie 2002/40/CE über die Etikettierung von Elektrobacköfen

Norm EN 50304

Energieverbrauch Natürliche Konvektion

Heizfunktion: Statischer

Deklarierte Energieverbrauchsklasse Erzwungene Konvektion

Heizfunktion: Heißluft

MERKMALE DER BRENNER UND DÜSEN

Tabelle 1 (DEUTSCHLAND UND ÖSTERREICH) ) Flüssiggas							Erdgas
BRENNER	øBrenner(mm)	LeistungkW (H.s.*)Nom. Min.		By-pass1/100(mm)	Düsen1/100(mm)	Durchfluß*g/hG30/G31	Düsen1/100 (mm)G20 G225(1)		Durchfluß*l/hG20 G25(1)
C. Blitz	100 3.0	0 0.7 38	75 218	116	134				286	332
B. Schnell	75	1.65	0.4	27	58	120	96	100	157	183
A. Hilfs A	55	1.0	0.3	24	45	73	71	77	95	110
D. Doppel flammen (DC-DR Innen)	30	0.9	0.4	27	40	65	74	75	86	100
D. Doppel flammen (DC-DR Außen)	130	4.1	1.3	52	60	298	110	123	390	454
Zufuhrdruck (mbar)	NomMinmax					5042.557.5			201725	201825

(1) nur für DEUTSCHLAND

Tabelle 1 (SCHWEIZ-BELGIE)				Flüssiggas				Erdgas
BRENNER	ø Brenner(mm)	LeistungkW (H.s.*)		By-pass1/100(mm)	Düsen1/100(mm)	Durchfluß*g/h	Durchfluß*g/h	Düsen1/100(mm)	Durchfluß*l/h
		Nom.	Min.			G30	G31		G20	G25
C. Blitz	100	3.00	0.7	40	86	218	214	116	286	332
B. Schnell	75 1.6	5 0.4 30	64	120	118	96			157	183
A. Hilfs A	55	1.0	0.3	27	50	73	71	71	95	111
D. Doppel flammen (DC-DR Innen)	30	0.9	0.4	30	44	65	64	74	86	100
D. Doppel flammen (DC-DR Außen)	130	4.1	1.3	57	70	298	293	110	390	454
Zufuhrdruck (mbar)	Nom					28-30	37		20	25
	Min.					20	25		17	20
	Max.					35	45		25	30

* (15°C und 1013 mbar trocken Gas)

Propan G31 H.s. = 50,37 MJ/kg

Butan G30 H.s. = 49,47 MJ/kg

Erdgas G20 H.s. = 37,78 MJ/m ³

Erdgas G25 H.s. = 32,49 MJ/m ³

Um optimale Leistungen Ihres zu gewährleisten, sind beim Kochen einige grundsätzlichen Maßnahmen zu beachten:

- Verwenden Sie Kochgeschirr, die glatt auf der Kochzone aufliegen.

INSTRUCTIES VOOR HET GEBRUIK

ELEKTRISCHE OVEN

-Automatisch programma AUTO

TECHNISCHE KENMERKEN

ENERGY LABEL
