HSM2093 - Documentvernietiger HSM - Gratis gebruiksaanwijzing en handleiding

Producttype	Documentvernietiger
Merk	HSM
Model	HSM2093
Afmetingen (L x D x H)	400 x 300 x 600 mm
Gewicht	20 kg
Voeding	220-240 V, 50 Hz, 500 W
Snijcapaciteit (A4 70 g/m²)	20 vellen per keer
Veiligheidsniveau DIN 66399	P-4
Snijtype	Deeltjes (4 x 30 mm)
Inhoud opvangbak	30 liter
Invoerbreedte	230 mm (A4)
Hoofdfuncties	Aan/Uit, achteruit, automatische stop bij volle bak
Geluidsniveau	58 dB(A)
Onderhoud en reiniging	Messen om de 2 weken oliën, buitenkant reinigen met een zachte doek
Veiligheid	Automatische stop bij overbelasting, thermische beveiliging, automatische stop als vingers te dichtbij zijn
Reserveonderdelen en repareerbaarheid	Messen, motor, elektronische kaart beschikbaar via HSM-service
Algemene informatie	2 jaar garantie, Duitse productie

Veelgestelde vragen - HSM2093 HSM

Hoeveel vellen kan ik in één keer vernietigen?

De HSM2093 kan tot 20 A4-vellen van 70g/m² per keer vernietigen.

Welk snijtype produceert dit apparaat?

Het produceert deeltjes van 4 x 30 mm, veiligheidsniveau P-4.

Hoe olie ik de vernietiger?

Gebruik speciale vernietigerolie. Giet een paar druppels op een vel en laat het in achteruit doorlopen elke 2 weken.

Wat te doen als het apparaat vastloopt?

Activeer de achteruitfunctie om de vellen los te maken. Als de blokkade aanhoudt, zet uit en verwijder voorzichtig de vellen.

Wat is de inhoud van de bak?

De opvangbak heeft een inhoud van 30 liter, dat is ongeveer 200 vernietigde vellen.

Kan ik nietjes of paperclips vernietigen?

Ja, de HSM2093 accepteert nietjes en kleine paperclips. Vermijd te dikke paperclips.

Het apparaat stopt tijdens gebruik, waarom?

De automatische stop kan komen door een thermische overbelasting of een volle bak. Laat 20 minuten afkoelen voordat u het opnieuw gebruikt.

Wat zijn de geluidsniveaus?

Het geluidsniveau is ongeveer 58 dB(A), vergelijkbaar met een normaal gesprek.

Hoe maak ik de buitenkant schoon?

Haal de stekker uit het stopcontact en reinig met een zachte, licht vochtige doek. Gebruik geen oplosmiddelen.

Waar vind ik reserveonderdelen?

Neem contact op met de HSM-service of raadpleeg de handleiding voor de referenties van messen en motor.

GEBRUIKSAANWIJZING HSM2093 HSM

1 Symboolverklaring en veiligheidsaanwijzingen

Veiligheids- en waarschuwingsaanwijzingen kenmerken situaties, waarin persoonlijk letsel of materiële schade kan optreden en noemen maatregelen om het gevaar te voorkomen.

De gevarentekens met het signaal- woord WAARSCHUWING en grijze tekst waarschuwen voor ernstig tot levensge- vaarlijk letsel.

LET OP

wijst op mogelijke materiële schade.

Aanwijzing

kenmerkt informatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding

aan latere gebruikers door.

Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snij-

systeem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan

ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.

Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar door elektrische stroom

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

- Controleer toestel en kabels regelmatig op schade.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

- Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.

- Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.

2 Gebruik volgens de bestemming, garantie

Haal de snijgoedbak eruit en kijk op het typeplaatje aan de snijkop (zie punt 4 overzicht) voor welke snijbreedte en netspanning uw papiervernietiger bestemd is. Neem de van toepassing zijnde punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	4,5x30 1,9x15
Kredietkaarten ●
Cd's ●

Voer dit materiaal niet via de papiercassette toe.

Het robuuste station is ongevoelig voor nietjes en paperclips. Bij gebruik van de automatische toevoerinrichting mag het papier geen paperclips of nietjes bevatten. Het papier in het autofeed-magazijn mag geen metalen delen bevatten.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie. De intrekrollen van de papiercassette zijn sltijtageonderdelen.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

3 Overzicht

1 Veiligheidsadviezen
2 Papiercassette, Autofeed-magazijn
3 Bedienings- en weergave-eenheid
4 Typeplaatje
5 Snijgoedbak
6 Toevoeropening
7 Fotocel
8 USB-bus
9 Veiligheidselement

Bedienings- en weergave-elementen

4 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.
• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

Monteer de papiercassette:

• Klap het veiligheidselement naar voren.
• De papiercassette is in een afzonderlijke doos verpakt. Verwijder de cassette.

Open het deksel van de papiercassette iets, plaats de cassette in de geleiding en druk deze naar onderen tot de cassette vastklikt.

• Sluit het deksel van de papiercassette en klap het veiligheidselement weer naar achteren.
• Sluit de geleverde netkabel aan op de achterkant van de papiervernietiger en steek de stekker in een correct gemonteerde contactdoos.

5 Bediening

Papiervernietiger inschakelen

• Netschakelaar aan de achterzijde van de papiervernietiger op „l” zetten.
  • Druk op de bedieningstoets.
  ▶ Weergave „Gebruiksklaar” brandt.

Papier vernietigen

U kunt papier vernietigen, door het direct in de toevoeropening in te voeren of door de automatische intrek te gebruiken. Tijdens de autofeed-stapelverwerking kunnen papier of cd's handmatig worden toegevoerd.

1. Papier direct in de toevoeropening invoeren

Bij papiertoevoer start de fotocel het snijwerk automatisch.

2 s nadat de fotocel in de papiertoevoer-opening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

2. Papier automatisch via de papiercassette toevoeren

De papiervernietiger is met een automatische toevoerinrichting (Autofeed) uitgerust, die tot 300 vellen papier kan opnemen. De verslijtbare papiercassette verhindert onbevoegde toegang tot de te vernietigen documenten tijdens het vernietigen. Als het vernietigen is voltooid gaat de machine weer in stand-by.

WAARSCHUWING Gevaar voor verwondingen!

De intrek-assen in de papiercassette draaien tijdens het vernietigen ook als het deksel is geopend. Houd lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden etc. niet in de buurt van de assen.

Papier in de cassette leggen

Klap het veiligheidselement naar voren (1) en open het deksel van de papiercassette (2).

Aanwijzing

De klep is ontgrendeld als zich geen papier in de cassette bevindt.

Weergave „Opvangbak of veiligheidselement open" brandt. - Leg het te vernietigen papier (max. 300 vellen, 80 g/m²) in de cassette.

LET OP: Het papier mag geen paperclips of nietjes bevatten.

• Sluit het deksel en klap het veiligheids-element weer naar achteren.
  ▶ Weergave „Opvangbak of veiligheidselement open” gaat uit.
  ▶ Het snijwerk start.

Papiercassette vergrendelen

Uw sleutel voor de papiercassette is de meegeleverde USB-stick of elke andere in de handel verkrijgbare USB-stick.

Nadat u het te vernietigen papier in de cassette heeft gelegd kunt u de cassette vergrendelen.

Steek de USB-stick in de bus aan de voorkant van de papiervernietiger.

Na het uitrekken van de USB-stick wordt het deksel van de papiercassette vergrendeld.

De documenten zijn beveiligd tegen onbevoegde toegang. De papiervernietiger start pas, als de USB-stick is uitgetrokken.

Op de USB-stick werd tijdens het vergren- delen door de elektronische besturing van de papiervernietiger een bestand met een toevalscode geschreven. Daarom kan deze stick ook alleen voor het openen van de cassette van deze papiervernietiger worden gebruikt.

Aanwijzing

Bij elke vergrendeling wordt de toevalscode op de stick overschreven. Gebruik de stick daarom pas op een andere AF300-papier-vernietiger, als de papiercassette leeg of ontgrendeld is.

U kunt naast de meegeleverde stick ook een andere in de handel verkrijgbare USB-stick gebruiken.

Als de voor het vergrendelen gebruikte stick niet meer beschikbaar is of defect is en de cassette niet meer kan worden geopend, neem dan contact op met onze klantendienst.

Aanwijzing

Nadat al het papier uit de cassette is vernietigd, wordt de vergrendeling automatisch geopend, ook als geen USB-stick is ingestoken.

Om meer papier in te leggen of een papieropstopping te verhelpen, kan de papiercassette tijdens het vernietigen worden geopend.

• Steek de stick in de USB-bus om de cassette te ontgrendelen.
• Klap het veiligheidselement naar voren en open het deksel van de papiercassette.

De LED-indicatie naast de USB-bus informeert over de status van de papiercassette:

LED-indicatie Toestand

Groen continu licht Cassette is met papier gevuld, kan echter worden geopend.

Rood knipperlicht USB-stick is ingestoken, cassette wordt vergrendeld.

Rood continu licht Cassette is met papier gevuld en vergrendeld.

Groen knipperlicht USB-stick is ingestoken, cassette wordt ontgrendeld.

LED brandt niet Cassette bevat geen papier en kan worden geopend.

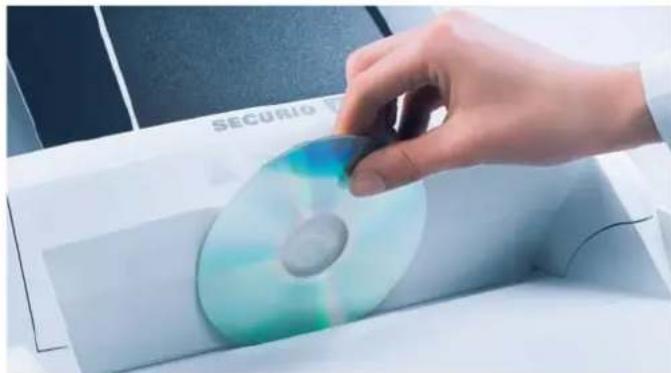

Vernietigen van cd's en creditcards Papiervernietiger uitschakelen

CD's alleen in de snijgrootte 4,5x30 mm, creditcards alleen in de snijgrootten 4,5x30 mm en 1,9x15 mm

WAARSCHUWING

Gevaar voor verwondingen door splinters!

Afhankelijk van het soort materiaal kunnen bij het vernietigen van cd's splinters uit het snijwerk schieten en oogletsel tot gevolg hebben.

- Draag daarom een veiligheidsbril.

- Voer altijd slechts een cd/dvd of kaart in het midden van de toevoeropening. Voer deze materialen niet toe via de papiercassette.

Om het geshredderde materiaal te scheiden naar soort, kunt u bij machines met snijgrootte 4,5x30 mm de meegeleverde cd-zak gebruiken.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

• Druk op de bedieningstoets.
▶ Weergave „Gebruiksklaar” gaat uit.
- Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zetten.

Andere functiemodi

- Continumodus

Gebruik: vernietiging van grote hoeveelhe- den papier

Functie: snijwerk loopt ononderbroken.

Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by.

Start: Druk minimaal 4 seconden op de aan/uit-knop.

Voortijdig afbreken: Druk op de aan/uittoets.

- Stand-bymodus

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld.

De weergave "Gebruiksklaar" gaat met regelmatige intervallen kort uit.

Bij papiertoevoer start de papiervernietiger automatisch op.

6 Verhelpen van storingen

Weergave	Storing Storing	verhelpen
- Motor	looptvoortdurendzonder papieruit het ma-gazijn naarbinnen tetrekken.	Papierophoping in het autofeed-magazijnOorzaak zijn meestal metalen delen in de papierstapel.Indien de cassette vergrendeld is, de stick in de USB-bus steken.Klap het veiligheidselement naar voren en open het deksel van de papiercassette.Verwijder de metalen delen uit het papier en leg de stapel er op-nieuw in.
brandtcontinu	Vastgelopenpapier	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papiereruit.Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.
	Motor looptniet.	➢ De papierstapel in het autofeed-magazijn bestaat langer dan 2 minuten. Fouten verhelpen, zie boven.➢ Indien de motor voortdurend loopt, omdat bijvoorbeeld de fotocel in de toevoersleuf door papierdelen of permanent onderbroken is, wordt deze na 60 minuten uitgeschakeld.
	Overbelasting	De motor werd overbelast. Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.
Knipperlicht	Algemene storings indicatie	Tijdens de papiervernietiging is een fout opgetreden.Trek het papier uit de invoergleuf, zodat de fotocel vrij is.
[2455]	Snijgoedbakvol	Leeg de snijgoedbak.AanwijzingAls u voor het verwijderen van de bak de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken en valt niet in de binnenkant van de papiervernietiger.
	Opvangbak of veiligheids-element open	Zet de snijgoedbak juist in de onderkast.Klap het veiligheidselement weer naar achteren.

7 Reiniging en onderhoud 8 Afvoer / recycling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervernietiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Servicewerkzaamheden, die met het verwijderen van behuizings-afdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici

van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 224.

De papiervernietiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij geen water in het toestel laten binnendringen.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met

olie. Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.
  Papieropstopping en snippers worden verwijderd.

Als het papier uit de papiervernietiger van het snijwerk niet meer goed wordt toegevoerd, dan zijn de intrek-assen versleten en moeten worden vervangen. Hiervoor is een vervangingsset verkrijgbaar. Neem contact op met onze klantendienst.

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische appa- raten. Zorg er ook voor dat alle verpakkings- materialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

9 Leveringsomvang

• Papiervernietiger in doos verpakt
- Netaansluitleiding
• 5 opvangzakken
- 1 cd-zak voor machines met snijbreedte 4,5x30 mm
• 1 fl es snijblok speciaal olie (50 ml)
- 1 USB-stick
- Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.661.995.150

- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 224.

10 Technische specifi caties

Vernietigingswijze Snippers
Snijgrootte (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Veiligheidsniveau DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Snijcapaciteit* (vel), DIN A4 70 g/m 2 80 g/m 2	14 - 1612 - 14	9 - 118 - 10	76
Gewicht	20,6 kg	20,4 kg	20,5 kg
Doorloopsnelheid	65 mm/s
Invoerbreedte	240 mm
Aansluiting	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Opgenomen vermogen bij max. aantal vellen	500 W
Energieverbruik in gereedheidsmodus	< 2 Wh
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaarden tijdens het ge-bruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt	-10°C tot +25°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen B x D x H (mm)	395 x 435 x 837
Volume van de snijgoedbak	34 l

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG

• EMC-richtlijn 2004/108/EG

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
