HSM2093 - Belge imha makinesi HSM - Ücretsiz kullanım kılavuzu

Ürün Türü	Belge İmha Makinesi
Marka	HSM
Model	HSM2093
Boyutlar (G x D x Y)	400 x 300 x 600 mm
Ağırlık	20 kg
Güç Kaynağı	220-240 V, 50 Hz, 500 W
Kesim Kapasitesi (A4 70g/m²)	Tek geçişte 20 sayfa
Güvenlik Seviyesi DIN 66399	P-4
Kesim Türü	Parçacıklar (4 x 30 mm)
Toplama Haznesi Hacmi	30 litre
Giriş Genişliği	230 mm (A4)
Ana Fonksiyonlar	Açma/Kapama, geri vites, hazne dolduğunda otomatik durma
Ses Seviyesi	58 dB(A)
Bakım ve Temizlik	Bıçakları 2 haftada bir yağlayın, dış yüzeyi yumuşak bir bezle temizleyin
Güvenlik	Aşırı yük durumunda otomatik durma, termal koruma, parmaklar çok yakınsa otomatik durma
Yedek Parçalar ve Tamir Edilebilirlik	Bıçaklar, motor, elektronik kart HSM teknik servis aracılığıyla temin edilebilir
Genel Bilgiler	2 yıl garanti, Alman üretimi

Sık sorulan sorular - HSM2093 HSM

Tek seferde kaç sayfa imha edebilirim?

HSM2093, tek geçişte 70g/m² A4 boyutunda 20 sayfaya kadar imha edebilir.

Bu cihaz hangi kesim türünü üretiyor?

4 x 30 mm boyutunda parçacıklar üretir, güvenlik seviyesi P-4.

Kırıcıyı nasıl yağlamalıyım?

Özel bir imha makinesi yağı kullanın. Bir sayfaya birkaç damla damlatın ve 2 haftada bir geri vitesle geçirin.

Cihaz sıkışırsa ne yapmalıyım?

Sayfaları serbest bırakmak için geri vites fonksiyonunu etkinleştirin. Sıkışma devam ederse, cihazı kapatın ve sayfaları nazikçe çıkarın.

Haznenin kapasitesi nedir?

Toplama haznesinin kapasitesi 30 litre olup, yaklaşık 200 imha edilmiş sayfaya eşdeğerdir.

Zımba veya ataş imha edebilir miyim?

Evet, HSM2093 zımba ve küçük ataşları kabul eder. Çok kalın ataşlardan kaçının.

Cihaz kullanım sırasında duruyor, neden?

Otomatik durma, termal aşırı yük veya haznenin dolu olmasından kaynaklanabilir. Tekrar kullanmadan önce 20 dakika soğumaya bırakın.

Ses seviyeleri nedir?

Ses seviyesi yaklaşık 58 dB(A) olup, normal bir konuşmaya benzer.

Dış yüzey nasıl temizlenir?

Cihazın fişini çekin ve hafif nemli yumuşak bir bezle temizleyin. Çözücü kullanmayın.

Yedek parçaları nerede bulabilirim?

HSM teknik servisi ile iletişime geçin veya bıçaklar ve motor referansları için kılavuza bakın.

KULLANIM KILAVUZU HSM2093 HSM

1 Sembol açıklaması ve güvenlik uyarları

Güvenlik ve uyarı bilgileri ile insanlara zarar verebilecek veya maddi hasar oluşturabilecek durumlara işaret ederler ve tehlikeleri önlemek için alınması gereken önlemleri açıklamaktadır.

Uyarı üçgeni sınyal sözcük UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike oluşturan yaralanmalara işaret etmektedir.

iKAZ

Olası maddi hasarlara işaret eder.

Not

makinenin tehlike riski olmadan etkin bir şekilde çalıştırılması için gerekli bilgilere işaret eder.

Güvenlik uyarılar

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin.

Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

Keskin biçak yaralanma tehlikesi oluşturur!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere,
fi ziksel, duyusal ve ruhsal özürlü
veya bilgi ve/veya deneyim
eksikliği olan insanlar tarafından

kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir.

Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

Elektrik akımının oluşturduğu tehlike

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

- Cihazda ve kablosunda düzenli hasar kontrolü yapınız.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve fişini çekin.

- Evrak imha makinesinin içine su girme-melidir. Şebeke kablosunu ve fişini suya batırmayınız. Şebeke fişine ıslak ellerle dokunmayınız.

- Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.

2 Maksadına uygun kullanım, garanti

Kesilen malzeme haznesini çıkartın ve kesme başındaki tip plakasına bakarak (bkz. Bölüm 4 Genel Bakış), evrak imha makinenizin şebeke gerilimine ve kesim genişliğine bakın. Kullanım kılavuzundaki ilgili noktalara dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 4,5x30	1,9x15
Kredi kartları●
CD'ler ●

Bu malzemeyi kağıt kaseti üzerinden yerleştirin. Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece oto-matik besleme tertibatı üzerinden beslenen kağıtta zımba teli olmamalıdır. Autofeed magazindeki kağıtta ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir. Kağıt kasetinin içeriye çekme silindirleri sarf malzemeleridir.

HSM bu modelin üretiminin sona erme- sinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

3 Genel bakış

1 Güvenlik uyarıları
2 Kağıt kaseti, Autofeed magazin
3 Kontrol ve gösterge ünitesi
4 Tip etiketi
5 Kesilen malzeme haznesi
6 Besleme açıklığı
7 Işikli bariyer
8 USB soketi
9 Güvenlik elemanı

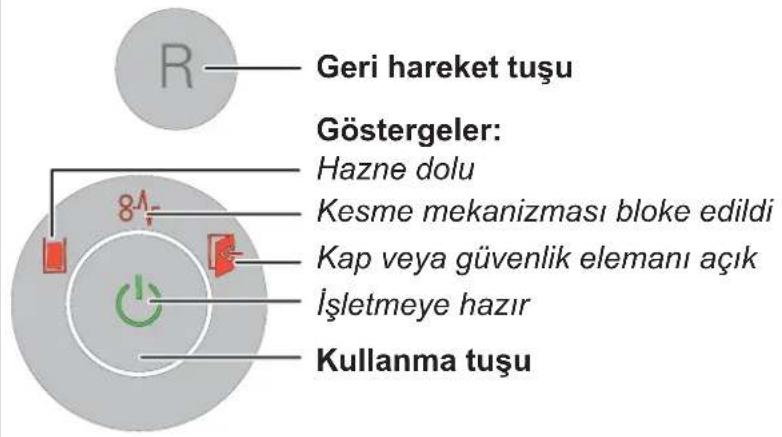

Kontrol ve gösterge elemanları

4 ilk devreye alma

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.
• Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezleri-nin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

Kağıt kasetinin takılması:

• Güvenlik elemanını öne doğru katlayın.
• Kağıt kaseti ayrı bir karton içinde bulunur. Kaseti çıkartın.

Kağıt kasetinin kapa- ğını bir miktar açın, kaseti yuvaya yerleştı- rin ve yerine oturana kadar aşağıya doğru bastırın.

• Kağıt kasetinin kapağını kapatın ve güvenlik elemanını tekrar arkaya katlayın.
• Birlikte verilen şebeke kablosunu evrak imha makinesinin arkasına ve şebeke fi şini kurallara uygun olarak monte edilmiş bir prize takın.

5 Kullanılması

Evrak imha makinesinin çalıştırılması

• Evrak imha makinesinin arka tarafındani şebeke anahtarını «I» konumuna getirin.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

Kağıt imha etmek için doğrudan besleme açıklığını veya otomatik beslemeyi kullanabilirsiniz. Autofeed istif işlenirken elle kağıt veya CD'ler beslenebilir.

1. Kağıdın doğrudan besleme açıklığına verilmesi

Kağıt yerleştirildiğinde, kesme mekanizmasının ışıklı bariyeri çalışmaya başlar.

➢ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 2 sn sonra otomatik olarak kapanır

ve stand-by konumuna geçer.

2. Kağıdın kağıt kaseti üzerinden otomatik olarak beslenmesi

Evrak imha makinesi, 300 adete kadar kağıt yaprağı alabilen otomatik bir besleme terti-batı (autofeed) ile donatılmıştır. Kilitlenebilen kağıt kaseti imha işlemi esnasında imha dilecek dokümanlara izinsiz erişimi önler. Parçalama işlemi tamamlandıktan sonra makine yeniden çalışmaya hazır konumuna geçer.

UYARI Yaralanma tehlikesi!

Kağıt kasetindeki içeriye çekme silindirleri, imha şlemi esnasında kapak açık olsa da çalışır. Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. silindirlerin yakınına getirilmemelidir.

Kasete kağıt yerleştirilmesi

Güvenlik elemanını öne katlayın (1) ve kağıt kasetinin kapağını açın (2).

Not

Kasette artık kağıt yoksa, kapağın kilidi açılır.

«Kap veya güvenlik elemanı açık» lambası yanar.
- İmha edilecek kağıtları (maks. 300 yaprak, 80 g/m²) kasete yerleştirin.

İKAZ: Kağıtta zımba teli veya ataş olmamalıdır.

• Kapağı kapatın ve güvenlik elemanını tekrar arkaya katlayın.
  «Kap veya güvenlik elemanı açık» lambası söner.
  ▶ Kesme ünitesi çalışmaya başlar.

Kağıt kasetinin kilitlenmesi

Kağıt kasetinin anahtarı birlikte verilen veya herhangi başka bir USB bellektir.

İmha edilecek kağıdı kasete yerleştirdikten sonra, kaseti artık kilitleyebilirsiniz.

USB belleği evrak imha makinesinin ön tarafından sokete takın.

USB bellek çıkartıldığında kağıt kasetinin kapağı kilitlenir. Doküman izinsiz erişime karşı korunur atık. Evrak imha makinesi USB bellek çıkartıldıktan sonra çalışmaya başlar.

Kilitleme esnasında, evrak imha makinesinin elektronik kontrol ünitesi USB belleğe rastgele sayı içeren bir dosya yazar. Bu nedenle bu USB bellek sadece bu evrak imha makinesini açmak için kullanılabilir.

Not

Her kilitleme işleminde USB bellek üzerindeki kayıtlı rastgele sayının üzerine yeni bir rastgele sayı yazılır. Bu sebepten, bu USB belleği başka bir AF300 evrak imha makinesinde kullanabilmek için, o ana kadar kullanıldığı makinenin kağıt kasetinin boş olması veya kilitli olmaması gerekir.

Birlikte verilen USB bellek yerine piyasada yaygın olan başka bir USB bellek de kullanabilirsiniz.

Kilitlemek için kullanılan USB bellek kaybolursa veya arızalı ise ve kaseti artık açamıyorsanız, lütfen müşteri hizmetlerimize başvurunuz.

Not

Kasette bulunan tüm kağıtlar imha edildikten sonra, kilit USB bellek takılı olmasa da otomatik olarak açılır.

Başka kağıt yerleştirmek veya sıkışmış kağıtları almak için, kağıt kaseti imha işlemi esnasında da açılabilir.

• Kasetin kilidini açmak için USB belleği USB girişine takın.
• Güvenlik elemanını öne katlayın ve kağıt kasetinin kapağını açın.

Kağıt kasetinde kağıt sıkışması varsa, bu durum USB soketinin yanında bulunan LED gösterge ile gösterilir.

LED gösterge Durum
yeşil ışık	Kaset kağıtla dolu, fakat açılabilir.
yanıp sönen kırmızı ışık	USB çubuk takılı, kaset kilitlenir.
kırmızı ışık	Kaset kağıtla dolu ve kilitli.
yanıp sönen yeşil ışık	USB çubuk takılı, kaset kilitli değil.
LED yanmıyor	Kasette kağıt yok ve açılabilir.

CD'lerin ve kredi kartlarının parçalanması

CD'leri kesme boyu sadece 4,5x30 mm, kredi kartlarını kesme boyları sadece 4,5x30 mm ve 1,9x15 mm

UYARI

Kıyımlarla yaralanma tehlikesi!

CD parçalanırken malzeme cin- sine bağlı olarak kıymıklar oluşabilir.

- Bu sebepten koruyucu gözlük takınız.

- Besleme açıklığının ortasına her seferinde sadece bir CD/DVD veya bir kart yerleştirin. Bu malzemeleri kağıt kaseti üzerinden yerleştirin.

İmha edilen malzemelerin cinsine göre ayrılması için, kesme boyu 4,5x30 mm olan makinelerde birlikte verilen CD torbası kullanılabilir.

Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır.

2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.

Başlama: Kullanma tuşuna 3 saniye basın. Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır.

«İşletmeye hazır» lambası kısa aralıklarla yanıp söner.

Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

6 Arıza giderme

Gösterge Arıza Arıza giderme
- Motor	magazinden kağıtçekmeden daimi olarak çalışır.	Autofeed magazinde kağıt birikmesiNedeni genelde kağıt istifindeki ataçlardır.Kaset kilitli ise, USB çubuğunu USB girişine takın.Güvenlik elemanını öne katlayın ve kağıt kasetinin kapağını açınKağıttaki ataçları çıkartın ve istifi tekrar yerleştirin.
[Sürekli ışık]	Kağıt birikmesi	Bir seferde çok fazla kağıt yerleştirdiniz.➢ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.Kağıt istifini yarıya indirin.Kağıtları arka arkaya yerleştirin.
	Motor çalışmıyor.	➢ Autofeed magazindeki kağıt birikmesi 2 dakikadan daha uzun.Hatanın giderilmesi için yukarıya bakın.Motor devamlı olarak çalışırsa, ör. besleme açıklığındaki fotoselinönü daimi olarak kağıt parçacıları veya toz ile kapanmış ise, 60 dakika sonra otomatik olarak kapanır.
	Aşırı yüklenme	• Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin.
Yanıp sönen lamba	Genel arıza göstergeleri	• Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarıya çekin.
[44442]	Kesilen malzeme haznesi dolu.	• Kesilen malzeme haznesini boşaltın.NotHazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir ve evrak imha makinesinin içine düşmez.
	Kap veya güvenlik elemanı açık	• Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin.• Güvenlik elemanını arkaya doğru katlayın.

7 Temizlik ve bakım

UYARI
Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

Yerini değiştirmeden veya temizlemeden önce evrak imha makinesini kapatın ve şebeke fi şini çekin.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknisyenleri tarafından yapılmalı- dır. Müşteri hizmeti adresleri için, bkz. sayfa 224.

Evrak imha makinesini sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizleyin. Temizlik yaparken cihazın içine su girmeme-lidir.

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttıktan sonra, kesme

mekanizması daima yağlanmalıdır. Sadece HSM kesme bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
• Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

Kasetteki kağıt kesme ünitesine artık güvenli olarak beslenemez ise, içeriye çekme makaraları aşınmıştır ve değişti- rilmeleri gerekir. Bunun için bir yedek set sunmaktayız. Lütfen müşteri hizmetleri ile irtibata geçin.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

9 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
• Şebeke bağlantı kablosu
  • 5 Kesilen malzeme torbaları
• 1 CD torbası, kesme genişliği 4,5x30 mm olan makineler için
• 1 şişe özel kesme bloğu yağı (50 ml)
  • 1 USB çubuğu
• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbalari Sip. No. 1.661.995.150
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 224.

10 Teknik bilgiler

Kesme tipi Partikül kesimi
Kesim boyu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Güvenlik seviyesi DIN 66399 P-4 / O-3 / T-4 / E-3 F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Kesme gücü* (Yaprak) DIN A4 70 g/m2 80 g/m2	14 - 16 12 - 14	9 - 11 8 - 10	7 6
Ağırlık	20,6 kg	20,4 kg	20,5 kg
Kesme hızı	65 mm/s
Çalışma genişliği	240 mm
Bağlantı	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Kapasite maks. yaprak sayısında	500 W
Enerji tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli işletme
İşletmedeki ortam koşulları: Sıcaklık bagıl nem Deniz seviyesinden yükseklik	-10°C ile +25°C arası maks. %90, yoğuşmasız maks. 2.000 m
Boyutlar G x D x Y (mm)	395 x 435 x 837
Toplama haznesinin hacmi	34 l

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB

• EMU Direktifi 2004/108/AB

• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.

HSM®

HSM GmbH + Co. KG

Austraße 1-9
