HSM2093 - Skartovač dokumentů HSM - Bezplatný návod k obsluze

Typ produktu	Ničitel dokumentů
Značka	HSM
Model	HSM2093
Rozměry (D x Š x V)	400 x 300 x 600 mm
Hmotnost	20 kg
Napájení	220-240 V, 50 Hz, 500 W
Kapacita řezání (A4 70 g/m²)	20 listů na jeden průchod
Úroveň bezpečnosti DIN 66399	P-4
Typ řezání	Částice (4 x 30 mm)
Objem sběrného koše	30 litrů
Šířka vstupu	230 mm (A4)
Hlavní funkce	Zap/Vyp, zpětný chod, automatické zastavení při plném koši
Hladina hluku	58 dB(A)
Údržba a čištění	Olejovat nože každé 2 týdny, čistit vnější povrch měkkým hadříkem
Bezpečnost	Automatické zastavení při přetížení, tepelná ochrana, automatické řezání při příliš blízkých prstech
Náhradní díly a opravitelnost	Nože, motor, elektronická deska k dispozici prostřednictvím servisu HSM
Obecné informace	Záruka 2 roky, německá výroba

Často kladené otázky - HSM2093 HSM

Kolik listů mohu zničit najednou?

HSM2093 může zničit až 20 listů A4 o 70 g/m² na jeden průchod.

Jaký typ řezání tento přístroj produkuje?

Produkuje částice o velikosti 4 x 30 mm, bezpečnostní úroveň P-4.

Jak olejovat ničitel?

Použijte speciální olej na ničitele. Nalijte několik kapek na list a nechte ho projít zpětným chodem každé 2 týdny.

Co dělat, když se přístroj zasekne?

Aktivujte funkci zpětný chod pro uvolnění listů. Pokud zaseknutí přetrvává, vypněte a jemně vyjměte listy.

Jaká je kapacita koše?

Sběrný koš má kapacitu 30 litrů, což je přibližně 200 zničených listů.

Mohu ničit sponky nebo kancelářské svorky?

Ano, HSM2093 přijímá sponky a malé kancelářské svorky. Vyhněte se příliš silným svorkám.

Přístroj se během používání zastaví, proč?

Automatické zastavení může být způsobeno tepelným přetížením nebo plným košem. Nechte 20 minut vychladnout před dalším použitím.

Jaká je hladina hluku?

Hladina hluku je přibližně 58 dB(A), srovnatelná s normální konverzací.

Jak čistit vnější povrch?

Odpojte přístroj a očistěte měkkým mírně vlhkým hadříkem. Nepoužívejte rozpouštědla.

Kde najít náhradní díly?

Kontaktujte servis HSM nebo nahlédněte do návodu pro reference nožů a motoru.

NÁVOD K OBSLUZE HSM2093 HSM

1 Vysvětlení symbolů a bezpečnostní pokyny

Bezpečnostní pokyny a výstražná upozornění označují situace, při kterých může dojít ke zranění osob nebo poškození věcí a popisují opatření k odvrácení nebezpečí.

Výstražný symbol se signálním slo- vem VÝSTRAHA a šedě podbarveným textem upozorňuje na těžká až životu nebezpečná zranění.

POZOR

upozorňuje na možné věcné škody.

Poznámka

označuje informace důležité pro efektivní provoz stroje bez nebezpečí ohrožení.

Bezpečnostní pokyny

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli.

Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

Nebezpečí úrazu o ostré nože!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí pro děti a ostatní osoby!

Stroj není určen k používání osobami (včetně dětí mladších 14 let) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami,

které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály.

Nenechávejte skartovačku zapnutou bez dozoru.

Ohrožení elektrickým proudem

Nebezpečné sít'ové napětí!

Nesprávná manipulace se stro- jem může způsobit zasažení elektrickým proudem.

- Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu.

V případě poškození nebo závad, před přemístěním nebo čištěním, skartovačku vypněte a odpojte síťovou zástrčku ze y.

- Zabraňte tomu, aby se do skartovačky dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody. Nedotýkejte se síťové zástrčky mokrýma rukama.

– Nikdy neodpojujte síťovou zástrčku ze zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

2 Správné použití, odpovědnost za vady

Vyjměte nádobu na odpad a podívejte se na typový štítek na řezací hlavě (viz bod 4 Přehled), pro jakou šířku řezu a jaké sít'ové napětí je skartovačka dimenzována. Dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství těchto materiálů:

Velikost řezu (mm) 4,5x30 1,9x15
Kreditní karty ●
Disky CD ●

Tento materiál nevkládejte prostřednictvím kazety na papír.

Robustní řezací mechanika je odolná proti sešivacím a kancelářským sponám. Pouze při použití automatické přiváděcí jednotky nesmí papír obsahovat svorky. Papír v zásobníku Autofeed nesmí obsahovat žádné sponky.

Záruční lhůta skartovačky je 3 roky. Záruka nezávislá na odpovědnosti za vady ocelovýchřezacích hřídelí HSM skartovačky je platná po celou dobu životnosti přístroje (doživotní záruka HSM Lifetime Warranty). Výjimkou jsou skartovačky se šířkou řezu 0,78x11 mm. Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení. Vtahovací válečky jsou součásti podléhající opotřebení.

Společnost HSM zaručuje dodání náhradních dílů po dobu 10 let po ukončení výroby tohoto modelu.

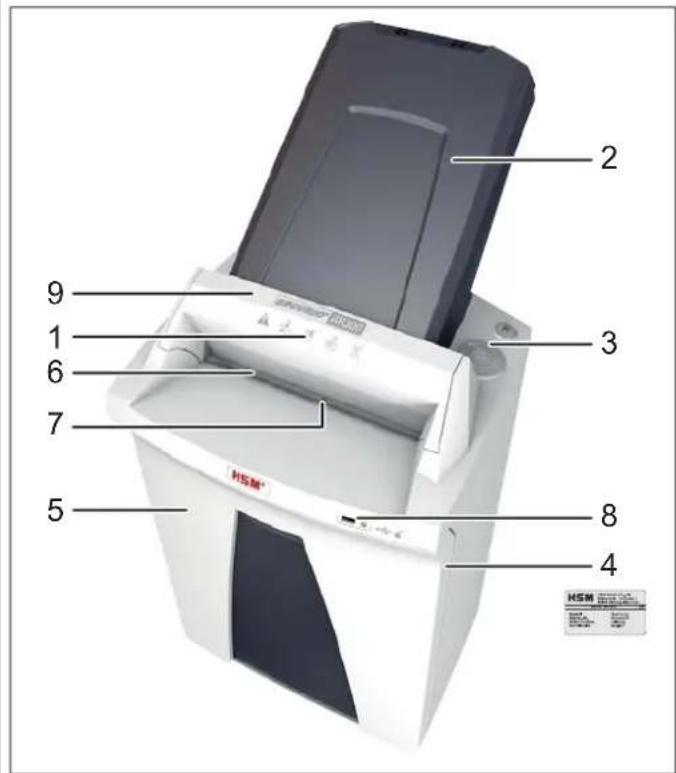

3 Přehled

1 Bezpečnostní pokyny
2 Kazeta na papír, Zásobník Autofeed
3 Ovládací a zobrazovací jednotka
4 Typový štítek
5 Odpadní nádoba
6 Vstupní otvor
7 Optická závora
8 USB zdířka
9 Bezpečnostní prvek

Ovládací a zobrazovací prvky

4 Uvedení do provozu

VÝSTRAHA

Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

• Používejte přístroj pouze v suchých místnostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.
• Chraňte přívodní kabel, přístroj a síťovou zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.
  – Dbejte, aby byla síťová zástrčka snadno přístupná.
• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

Namontujte kazetu na papír:

• Sklopte pojistný prvek vpřed.
• Kazeta na papír je zabalena odděleně ve zvláštním kartonu. Vyjměte kazetu.

Mírně otevřete víko kazety na papír, vložte kazetu do vodítek a stiskněte ji dolů tak, aby zaskočila.

• Zavřete víko kazety na papír a opět sklopte pojistný prvek dozadu.
• Připojte síťový kabel z dodávky na zadní straně skartovacího stroje a elektrickou zástrčku zasuňte do řádně nainstalované zásuvky.

5 Obsluha

Spuštění skartovačky

• Sítový vypínač na zadní straně skartovacího stroje nastavit na „l“.
  • Stiskněte ovládací tlačítko.
  ▶ Svítí symbol „Připraven k provozu“.

Skartace papíru

Papír můžete skartovat tak, že jej vložíte přímo do vstupního otvoru nebo využijete automatického vtahování. Během zpracování stohu Autofeed je možné přivádět papír nebo CD nosiče ručně.

1. Vložení papíru přímo do vstupního otvoru

Po vložení papíru spustí světelná závora automaticky řezný mechanismus.

2 s poté, co bude světelná závora na otvoru pro vkládání papíru opět volná, dojde k automatickému

vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

2. Automatické přivádění papíru prostřednictvím kazety na papír

Skartovací stroj je vybaven automatickou přiváděcí jednotkou (Autofeed), která má kapacitu až 300 listů papíru. Uzavíratelná kazeta na papír zabraňuje neoprávněnému přístupu ke skartovávaným dokumentům během skartování. Po ukončení skartování přejde stroj opět do pohotovostního režimu.

VÝSTRAHA Nebezpečí úrazu!

Vtahovací válečky v kazetě na papír se během skartování otáčejí i když je víko otevřené. Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízky, náramky atd. udržujte v bezpečné vzdálenosti od válečků.

Vložení papíru do kazety

Sklopte pojistný prvek vpřed (1) a otevřete víko kazety na papír (2).

Poznámka

Klapka je odblokovaná, pokud v kazetě není žádný papír.

Indikace „Nádoba nebo pojistný prvek otevřené“ svítí.
• Vložte papír, který se má skartovat (max. 300 listů, 80 g/m²), do kazety.

POZOR: Papír nesmí obsahovat žádné

svorky a kancelářské sponky.

• Zavřete víko a opět sklopte pojistný prvek dozadu.
  Indikace „Nádoba nebo pojistný prvek otevřené“ zhasne.
  ▶ Spustí se řezný mechanismus.

Uzamčení kazety na papír

Váš klíč ke kazetě na papír je USB flash disk z dodávky nebo jakýkoliv jiný běžný USB fl ash disk.

Po vložení papíru, který se má skartovat, do kazety, můžete kazetu uzamknout.

Vložte USB fl ash disk do zdířky na přední straně skartovacího stroje.

Po vytažení USB fl ash disku se víko kazety na papír uzamkne. Dokumenty jsou chráněny před neoprávněným přístupem. Skartovací stroj se spustí až po vytažení USB fl ash disku.

Na USB fl ash disk byl při zamykání elektronickým řízením skartovacího stroje zapsán soubor s náhodnou kombinací čísel. Proto lze tento fl ash disk použít také jen k otevření kazety tohoto skartovacího stroje.

Poznámka

Každé uzamykání přepíše náhodnou kombinaci čísel uloženou na fl ash disku. Flash disk proto můžete použít na jiném skartovacím stroji AF300 teprve v případě, že je kazeta na papír prázdná nebo odemčená.

Kromě fl ash disku z dodávky lze použít také jiné běžné USB fl ash disky.

Pokud nemáte k dispozici fl ash disk potřebný pro odemčení kazety, anebo je fl ash disk vadný a kazetu nelze otevřít, obrat'te se prosím na náš zákaznický servis.

Poznámka

Po skartování veškerého papíru z kazety se kazeta automaticky odemkne i v případě, že není vložen žádný USB fl ash disk.

Pokud chcete vložit další papír nebo zabrá-nit nahromadění papíru, můžete kazetu na papír otevřít také během skartování.

• Pro odemknutí kazety vložte fl ash disk do USB zdířky.
• Sklopte pojistný prvek vpřed a otevřete víko kazety na papír.

Signalizace LED vedle USB zdířky Vás informuje o stavu kazety na papír:

Signalizace LED Stay
Zelené trvalé světlo	Kazeta je naplněná papírem, lze ji však otevřít.
Červené blikající světlo	Je vložen USB flash disk, kazeta bude uzamčena.
Červené trvalé světlo	Kazeta je naplněná papírem a uzamčená.
Zelené blikající světlo	Je vložen USB flash disk, kazeta bude odemčena.
Signalizace LED nesvítí V	kazetě není žádný papír a lze ji otevřít.

Skartace disků CD a kreditních karet Vypnutí skartovačky

CD jen ve velikosti řezu 4,5x30 mm, kreditní karty jen ve velikostech řezu 4,5x30 mm a 1,9x15 mm

VÝSTRAHA

Nebezpečí úrazu odmrštěnými střepinami!

V závislosti na druhu materiálu může docházet při skartaci disků CD k odletování úlomků.

- Z tohoto důvodu používejte ochranné brýle.

- Vložte vždy jen jedno CD/DVD nebo jednu kartu do středu vstupního otvoru. Tyto materiály nevkládejte prostřednic-tvím kazety na papír.

Pro třídění skartovaného materiálu můžete u strojů s velikostí řezu 4,5x30 mm použít sáček na CD z dodávky.

Pamatujte na životní prostředí a likvidujte různé materiály zvlášť.

• Stiskněte ovládací tlačítko.
▶ Symbol „Připraven k provozu“ zhasne.
- Sítový vypínač na zadní straně skartovacího stroje nastavit na „0“.

Další režimy funkcí

- Režim permanentního provozu

Použití: Skartace většího množství papíru Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení.

V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti.

Spuštění: Stiskněte a podržte ovládací tlačitko na 4 vteřiny.

Přerušení skartování: Stiskněte ovládací tlačítko.

- Pohotovostní režim

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů.

Symbol „připraven k provozu“ bliká v pravidelných intervalech.

Po vložení papíru se skartovačka automaticky zapne.

6 Odstraňování poruch

Zobra-zenýsymbol	Závada Odstranění závady
-Motor stáleběží bez papíru, aniž byze zásobníkuvytahovalpapír.		Zaseknutí papíru v zásobníku AutofeedPříčinou jsou většinou kancelářské nebo sešívací sponky ve stohupapíru.V případě, že je kazeta zablokovaná, zasuňte flash disk do zdířkyUSB.Sklopte pojistný prvek vpřed a otevřete víko kazety na papír.Z papíru odstraňte sponky a opět vložte stoh.
Svítí	Zaseknutípapíru	Vložili jste příliš velké množství papíru najednou.Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.Pokud je to nutné, stiskněte ještě tlačítko pro ovládání zpětnéhopohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.Vložte pouze poloviční množství vytaženého papíru.Vkládejte papíry postupně.
	Motor neběží.	Zaseknutí papíru v zásobníku Autofeed trvá déle než 2 minuty.Odstranění poruch viz výše.V případě, že motor stále běží, např. je světelná závora ve vstupníštěrbině neustále přerušována částmi papíru, po 60 minutách sevypne.
	Přetížení	Motor byl přetížen. Nechejte skartovačku před opětovnýmuvedením do provozu cca. 15 - 20 min. vychladnout.
Blikání Indikátorobecnýchzávad		Během skartace papíru došlo k závadě.Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickouzávoru.
[2025]	Odpadní ná-doba plná	Vysypte obsah odpadní nádoby.PoznámkaPokud před vytáhnutím nádoby krátce stisknete tlačítko proovládání zpětného chodu, dojde ke vtažení části nařezanéhoodpadu do řezací mechaniky a nespadne do vnitřního prostoruskartovacího stroje.
	Nádoba nebopojistný prvekotevřené	Vložte nádobu na odpad správně do podstavce.Sklopte pojistný prvek dozadu.

7 Čištění a údržba

VÝSTRAHA

Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

Před přemístováním či čištěním vypněte skartovačku a vytáhněte síťovou zástrčku ze zásuvky.

Servisní práce, které jsou spo- jeny s odstraněním krytů, smí provést pouze zákaznický servis společnosti HSM a servisní tech- nici našich smluvních partnerů.

Adresy zákaznických servisů viz strana 224.

K čištění skartovačky používejte pouze měkký hadr a jemný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo po každém vysypání nádoby na odřezky ošet-

řete řezací nástroj olejem. Používejte pouze speciální oleje HSM řezací bloky:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.
• Spustte na cca 10 s řezný mechanismus bez vkládání papíru v režimu trvalého provozu.
  ▶ Papírový prach a částice se uvolní.

Pokud není papír z kazety spolehlivě přiváděn k řeznému mechanismu, jsou vtahovací válečky opotřebené a je třeba je vyměnit. K tomu Vám nabízíme výměnnou sadu. Spojte se prosím s naším zákaznickým servisem.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci

nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

9 Objem dodávky

• Skartovací stroj připravený k zapojení, v krabicovém obalu
• Sítový přívod
  • 5 pytlů na řezanku
  • 1 sáček na CD pro stroje s řeznou šířkou 4,5x30 mm
• 1 láhev (50 ml) speciálního oleje na řezný blok
  • 1 USB flash disk
  • Návod k obsluze

Výstroj

• 10 pytlů na řezanku obj. čís. 1.661.995.150
- Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 224.

10 Technické údaje

Typ řezu	řez na částice
Velikost řezu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Stupeň bezpečnost DIN 66399	P-4 / O-3 / T-4 / E-3F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Řezný výkon* (listů) DIN A4 70 g/m 2 80 2	14 - 1612 - 14	9 - 11g/m10	76
Hmotnost	20,6 kg 20,4 kg	20,5 kg
Rychlost řezu	65 mm/s
Pracovní šířka	240 mm
Napájení	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Výkon při max. počtu listů	500 W
Spotřeba energie v pohotovostním režimu	< 2 Wh
Provozní režim	Trvalý provoz
Okolní podmínky za provozu:TeplotaRelativní vlhkost vzduchuNadmořská výška	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Rozměry Š x H x V (mm)	395 x 435 x 837
Objem odpadní nádoby	34 l

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napětí 2006/95/ES
• Směrnice o elektromagnetické kompatibilitě 2004/108/ES
• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU

EU prohlášení o shodě lze vyžádat u výrobce.

1 Vysvetlenie symbolov a bezpečnostné upozornenie

vás upozorňuje na možný vznik vecných škôd.

Poznámka

Nebezpečenstvo úrazu vtiahnutím!

náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd.

Nebezpečenstvo hroziace od elektrického prúdu

Nebezpečné siet'ové napätie!

– Siet'ovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyt'te sie-t'ovú zástrčku.

HSM zabezpečí dodávku náhradných diel-cov do 10 rokov po ukončení výroby tohto modelu.

3 Přehled

1 Bezpečnostné pokyny
2 Zásobník papiera, Zásobník Autofeed
3 Riadiaca a indikačná jednotka
4 Typový štítok
5 Nádoba na odrezky
6 Podávací otvor
7 Svetelná závora
8 Zdierka USB
9 Bezpečnostný článok

Nebezpečné siet'ové napätie!

Namontujte zásobník papiera:

• Vyklopte bezpečnostný prvok dopredu.
- Zásobník papiera je zabalený v samostatnom kartóne. Vyberte zásobník.

Mierne otvorte kryt zásobníka papiera, vložte zásobník do vedenia a zatlačte ho nadol tak, aby sa zásobník zaistil.

Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus.

➢ Cca 2 s potom, čo je otvor na prisun papiera opät volný, sa skartovačka automaticky vypne a uvedie sa do

80 g/m²) do zásobníka.

• Na odblokovanie zásobníka zasuňte klůč do zdierky USB.
• Vyklopte bezpečnostný prvok dopredu a otvorte kryt zásobníka papiera.

• Stlačte ovládacie tlačidlo.

Spustenie: Stlačte ovládacie tlačidlo na 4 sekundy.

Predčasné ukončenie: Stlačte ovládacie tlačidlo.

- Pohotovostný režim

Nebezpečné siet'ové napätie!
