HSM2093 - Fragmentadora de documentos HSM - Manual de utilização gratuito

Tipo de produto	Destruidor de documentos
Marca	HSM
Modelo	HSM2093
Dimensões (L x P x H)	400 x 300 x 600 mm
Peso	20 kg
Alimentação	220-240 V, 50 Hz, 500 W
Capacidade de corte (A4 70g/m²)	20 folhas por passada
Nível de segurança DIN 66399	P-4
Tipo de corte	Partículas (4 x 30 mm)
Volume do cesto de coleta	30 litros
Largura de entrada	230 mm (A4)
Funções principais	Liga/Desliga, reversão, parada automática cesto cheio
Nível sonoro	58 dB(A)
Manutenção e limpeza	Olear as lâminas a cada 2 semanas, limpar o exterior com pano macio
Segurança	Parada automática em caso de sobrecarga, proteção térmica, corte automático se dedos muito próximos
Peças sobressalentes e reparabilidade	Lâminas, motor, placa eletrônica disponíveis via assistência HSM
Informações gerais	Garantia 2 anos, fabricação alemã

Perguntas frequentes - HSM2093 HSM

Quantas folhas posso destruir de uma só vez?

O HSM2093 pode destruir até 20 folhas A4 de 70g/m² por passada.

Que tipo de corte produz este aparelho?

Produz partículas de 4 x 30 mm, nível de segurança P-4.

Como olear o destruidor?

Use óleo especial para destruidores. Coloque algumas gotas em uma folha e passe-a em marcha reversa a cada 2 semanas.

O que fazer se o aparelho travar?

Ative a função marcha reversa para liberar as folhas. Se o travamento persistir, desligue e remova delicadamente as folhas.

Qual é a capacidade do cesto?

O cesto de coleta tem capacidade de 30 litros, ou seja, cerca de 200 folhas destruídas.

Posso destruir grampos ou clipes?

Sim, o HSM2093 aceita grampos e clipes pequenos. Evite clipes muito grossos.

O aparelho para durante o uso, por quê?

A parada automática pode ser devida a uma sobrecarga térmica ou cesto cheio. Deixe esfriar 20 minutos antes de reutilizar.

Quais são os níveis de ruído?

O nível sonoro é de aproximadamente 58 dB(A), comparável a uma conversa normal.

Como limpar o exterior?

Desconecte o aparelho e limpe com um pano macio levemente úmido. Não use solventes.

Onde encontrar peças de reposição?

Contate a assistência HSM ou consulte o manual para referências das lâminas e motor.

MANUAL DE UTILIZADOR HSM2093 HSM

INSTRUÇÕES DE OPERAÇÃO

GEBRUIKSAANWIJZING

BRUGSVEJLEDNING

BRUKSANVISNING

KÄYTTÖOHJE

BRUKSANVISNING

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

KASUTUSJUHEND

1 Explicação dos símbolos e indicações de segurança

As indicações de segurança e as advertências sinalizam situações que podem dar origem a danos pessoais ou materiais e indicam as respectivas medidas a tomar de modo a evitar o perigo.

O símbolo de perigo

sinal AVISO acompanhado de um texto com fundo cinzento indica ferimentos graves ou potencialmente mortais.

NOTA

indica possíveis danos materiais.

Observação

sinaliza informações referentes a uma operação efectiva da máquina que não engloba quaisquer riscos.

Instruções de segurança

Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-

-o aos demais utilizadores.

Respeite todas as indicações de segurança existentes na destruidora de documentos.

Perigo de ferimentos devido às lâminas afi adas!

Nunca toque na ranhura para a inserção de papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças sol- tas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de intro- dução do papel. Não pode ser introduzido na destruidora de

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidade físicas, psicológicas, sensoriais ou mentais limitadas

ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Não deixe a destruidora de documentos funcionar sem supervisão.

Riscos de origem elétrica

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

- Verifi que regularmente o aparelho e o cabo em relação a danos.

Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a fi cha eléctrica da tomada.

- Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água. Nunca pegue na fi cha eléctrica com as mãos húmidas.

- Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.

2 Utilização adequada, garantia

Retire o recipiente recolhedor de papel cortado e verifique na placa de identificação da cabeça cortante (ver ponto 4 Vista geral) qual a largura de corte e a tensão de rede a que o seu destruidor de documentos se destina. Prestar atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se a destruir papel. Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Largura de corte (mm) 4,5x30	1,9x15
Cartões de crédito	●	●
CDs ●

Não introduza este material através da cassete de papel.

O mecanismo de corte robusto é insensível a agrafos e clipes. Somente se utilizar o dispositivo de alimentação automático é que o papel não pode possuir agrafos. O papel no carregador de Autofeed não pode conter agrafos.

O tempo de garantia para a destruidora de documentos é de 3 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A excepção são destruidoras de documento com uma largura de corte de 0,78x11 mm. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros. As rodas de introdução da cassete de papel são peças de desgaste.

A HSM garante o fornecimento das peças de substituição até 10 anos após o fi m da produção do modelo.

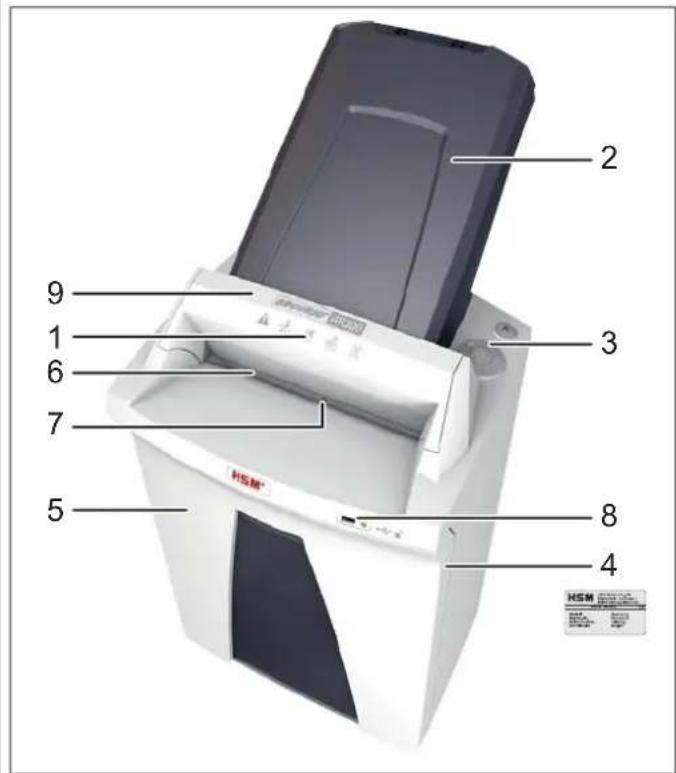

3 Vista geral

1 Instruções de segurança
2 Cassete de papel, Carregador de Auto-feed
3 Elemento de operação e indicação
4 Chapa de características
5 Recipiente do material cortado
6 Abertura de inserção
7 Barreira luminosa
8 Tomada USB
9 Elemento de segurança

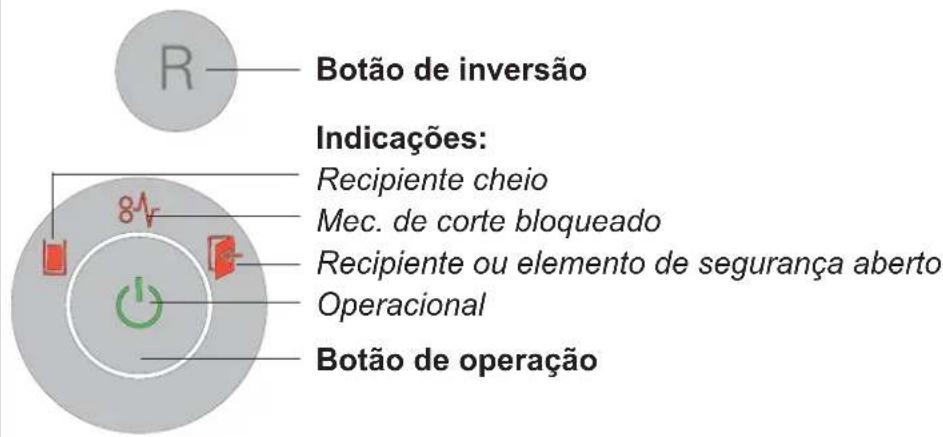

Elementos de operação e indicação

4 Colocação em funcionamento

AVISO
Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

• Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.
• Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.
• Tenha atenção para que a fi cha eléctrica esteja facilmente acessível.
• Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

Montar a cassete de papel:

• Bascule o elemento de segurança para a frente.
• A cassete de papel está empacotada numa caixa de cartão separada. Remova a cassete.

Abra um pouco a tampa da cassete de papel, coloque a cassete na guia e pressione-a para baixo até engrenar.

- Feche a tampa da cassete de papel e bascule novamente o elemento de segurança para trás.

- Conecte o cabo fornecido na parte de trás da destruidora de documentos e introduza a fi cha numa tomada adequadamente instalada.

5 Operação

• Pôr em "I" o interruptor de rede no lado traseiro da destruidora de documentos.
• Prima o botão de operação.
  ▶ A indicação “Operacional” acende-se.

Destruir papel

O papel pode ser destruído colocando-o directamente na abertura de inserção ou utilizando a alimentação automática. Durante o processamento em pilha Auto-feed é possível introduzir manualmente papel ou CD.

1. Colocar o papel directamente na abertura de inserção

Na colocação de papel, a barreira luminosa inicia automaticamente o mecanismo de corte.

2 segundos depois da barreira luminosa na abertura para a inserção de papel voltar a estar desobstruída, o

mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.

2. Alimentar automaticamente papel através da cassete de papel

A destruidora de documentos está equipada com um dispositivo de alimentação automático (Autofeed) no qual podem ser colocadas até 300 folhas de papel. A cassete de papel bloqueável evita o acesso não autorizado aos documentos a serem destruídos durante o processo de trituração. Após a destruição, a máquina comuta novamente para o estado operacional.

AVISO

Perigo de ferimentos!

As rodas de introdução da cassete de papel também giram durante o processo de destruição quando a tampa está aberta. Não aproxime cabelos compridos, vestuário largo, gravatas, cachecóis, fi os e pulseiras, etc. da área das rodas.

Colocar papel na cassete

A tampa está desblo- queada quando não existe papel na cas- sete.

- Indicação "Recipiente ou elemento de segurança aberto". - Coloque o papel a ser destruído (máx. 300 folhas,

NOTA: O papel não pode conter agrafos ou clipes.

• Feche a tampa e bascule o elemento de segurança para trás.
  Indicação "Recipiente ou elemento de segurança aberto" apaga-se.
  O mecanismo cortador começa a funcionar.

Bloquear a cassete de papel

A chave para a cassete de papel é a pen USB fornecida ou qualquer outra pen USB comercial.

Depois de colocar o papel a ser destruído na cassete, a mesma pode ser bloqueada.

Coloque a pen USB na tomada localizada na parte da frente da destruidora de documentos.

Depois de remover a pen USB, a tampa da cassete de papel é bloqueada. Os documentos estão protegidos contra acesso não autorizado. A destruidora de documentos só começa a funcionar depois da remoção da pen USB.

Durante o bloqueio é gravado um fi cheiro com um código aleatório na pen USB pelo comando eletrónico da destruidora de documentos. Por isso, esta pen só pode ser utilizada para abrir a cassete desta destruidora de documentos.

Observação

Qualquer processo de bloqueio sobregrava o código aleatório gravado na pen. Por isso, utilize a pen somente noutra destruidora de documentos AF300 quando a cassete de papel estiver vazia ou desbloqueada.

Para além da pen fornecida, também poderá utilizar outras pens USB comerciais. Se a pen utilizada para bloquear não estiver mais disponível ou avariada e não for possível abrir a cassete, por favor, contacte a nossa assistência técnica.

Observação

Depois de destruir todo o papel existente na cassete, o bloqueio é automaticamente desactivado, mesmo quando nenhuma pen USB estiver inserida.

Para colocar mais papel ou para eliminar uma acumulação de papel, a cassete de papel também pode ser aberta durante o processo de destruição.

• Para desbloquear a cassete, insira a pen na tomada USB.
• Bascule o elemento de segurança para a frente e abra a tampa da cassete de papel.

A indicação LED ao lado da tomada USB informa sobre o estado da cassete de papel:

Indicação LED Estado
verde sempre aceso Cassete	cheia com papel, mas pode ser aberta.
vermelho a piscar Pen USB	inserida, cassete é bloqueada.
vermelho sempre aceso Cassete	cheia com papel e bloqueada.
verde a piscar Pen USB in serida, cassete é desbloqueada.
LED não acende Cassete	não contém papel e pode ser aberta.

Destruição de CDs e cartões de crédito

CDs apenas no tamanho de corte 4,5x30 mm, cartões de crédito apenas nos tamanhos de corte 4,5x30 mm e 1,9x15 mm

AVISO

Tensão de rede perigosa!

Dependendo do tipo de material podem ser projetados fragmentos de CDs para fora do mecanismo de corte, dando origem a ferimentos ao nível dos olhos.

- Por isso, use óculos de protecção.

- Introduza apenas um CD/DVD ou um cartão no centro da abertura de inserção. Não introduza estes materiais através da cassete de papel.

Para uma separação clara dos materiais destruídos, existe a possibilidade de utilizar o saco para CDs fornecido nas máquinas com um tamanho de corte 4,5x30 mm.

Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.

• Prima o botão de operação.
  ▶ A indicação "Operacional" apaga-se.
• Pôr em „0“ o interruptor de rede no lado traseiro da destruidora de documentos.

Outros modos de funcionamento

- Modo permanente

Aplicação: Destruição de quantidades de papel maiores

Função: O mecanismo de corte funciona de modo ininterrupto.

Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-se e a destruidora de documentos comuta para standby.

Início: Prima a tecla Lig./Desl. durante, no mínimo, 4 segundos.

Cancelamento atempado: Prima a tecla Lig./Desl.

- Modo stand-by

Função: 2 minutos após a última colocação de papel, todos os consumidores desnecessários são desligados.

A indicação "Operacional" é excluída em períodos regulares por breve tempo.

Durante a colocação de papel, a destruidora de documentos liga-se automaticamente.

6 Eliminação de falhas

Indicação	Avaria Eliminação da avaria
- O motor funciona constantemente sem obter papel do carregador.		Papel encravado no carregador de AutofeedIsto é provocado, geralmente, por clipes ou agrafos na pilha de papel.Se a cassete estiver bloqueada, insira a pen na entrada USB.Bascule o elemento de segurança para a frente e abra a tampa da cassette de papel.Remova os agrafos do papel e volte a colocar a pilha.
Sempre aceso	Acumulação de papel	Introduziu demasiado papel de uma vez.➢ O mecanismo de corte funciona alguns segundos para trás e empurra o papel para fora.Eventualmente, prima ainda o botão de inversão “R” para remover a pilha de papel.Divida a pilha de papel ao meio.Introduza o papel progressivamente.
	O motor não funciona.	➢ O papel está encravado no carregador de Autofeed há mais de 2 minutos. Eliminação de erros, ver acima.➢ Se o motor estiver constantemente a funcionar porque, por exemplo, a barreira fotoelétrica na ranhura de inserção está permanentemente interrompida com partículas de papel ou poeira, o motor é desligado após 60 minutos.
	Sobrecarga •	O motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.
Luz intermitente	Indicação geral de avaria	• Surgiu um erro durante a destruição do papel.Puxe o papel para fora da fenda de alimentação, de modo a que a barreira fotoeléctrica fi que desobstruída.
	Recipiente do material cortado cheio	• Esvazie o recipiente do material cortado.ObservaçãoSe premir o botão de inversão antes de remover o recipiente, uma parte do material cortado é puxado de volta para o mecanismo cortador e não cai para o interior da destruidora de documentos.
	Recipiente ou elemento de segurança aberto	• Coloque o recipiente do material cortado correctamente no armário inferior.• Bascule o elemento de segurança para trás.

7 Limpeza e conservação

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

Desligue a destruidora de documentos e retire a fi cha eléctrica da tomada antes de uma eventual mudança de local ou limpeza.

Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assistência a cliente da

HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 224.

Limpe a destruidora de documentos apenas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho.

Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o reci-

piente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:

• Pulverize óleo especial em toda a largura dos veios de corte através da abertura para papel.
• Deixe o mecanismo cortador funcionar sem colocar papel durante aprox. 10 seg. no modo permanente.

Quando o papel não é conduzido da cassete para o mecanismo cortador com segurança, as rodas de introdução estão gastas e têm de ser substituídas. Para tal, disponibilizamos o kit de substituição. Por favor, entre em contacto com a nossa assistência técnica.

8 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em

caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

9 Volume do fornecimento

• Destruidora de documentos embalada em cartão
• Cabo de ligação à rede
  • 5 sacos de dobra lateral
• 1 saco para CDs, para máquinas com largura de corte 4,5x30 mm
• 1 garrafa óleo especial para bloco de corte (50 ml)
• 1 pen USB
• Instruções de operação

Acessórios

• 10 sacos de dobra lateral N°. de pedido 1.661.995.150
- Garrafa óleo especial para bloco de corte (250 ml), N°. de pedido 1.235.997.403

Endereços da assistência técnica ver página 224.

10 Dados técnicos

Tipo de corte Corte de partículas
Tamanho de corte (mm) 4,5 x 30 1,9 x 15 0,78 x 11	F-1
Nível de segurança DIN 66399 P-4 / O-3 / T-4 / E-3		P-5 / T-5 / E-4 / F-2 P-6 / F-3
Potência de corte* (folha), DIN A4 70 g/m 2 80 2	14 - 1612 - 14	9 - 11gm10	76
Peso	20,6 kg	20,4 kg	20,5 kg
Velocidade de corte	65 mm/s
Largura de inserção	240 mm
Conexão eléctrica	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Potência absorvida com a quantidade máx. de folhas	500 W
Consumo de energia no modo de prontidão	< 2 Wh
Modo de funcionamento	Funcionamento contínuo
Condições ambientais durante o funcionamento:temperaturahumidade relativa do araltura acima do nível do mar	-10°C a +25°Cmáx. 90%, sem condensacãomáx. 2000 m
Dimensões L x P x A (mm)	395 x 435 x 837
Capacidade do recipiente do material cortado	34 l

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

• Direti va 2006/95/CE «baixa tensão»
• Diretiva 2004/108/CE relativa à compatibilidade eletromagnética
• Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

A declaração de conformidade UE pode ser solicitada ao fabricante.

9 Pachetul de livrare
