Тип продукта	Уничтожитель документов
Бренд	HSM
Модель	HSM2093
Размеры (Д x Ш x В)	400 x 300 x 600 мм
Вес	20 кг
Питание	220-240 В, 50 Гц, 500 Вт
Производительность резки (A4 70 г/м²)	20 листов за проход
Уровень безопасности DIN 66399	P-4
Тип резки	Частицы (4 x 30 мм)
Объем мусорного контейнера	30 литров
Ширина входа	230 мм (A4)
Основные функции	Вкл/Выкл, реверс, автоотключение при полном контейнере
Уровень шума	58 дБ(А)
Обслуживание и чистка	Смазывать ножи каждые 2 недели, протирать внешнюю поверхность мягкой тканью
Безопасность	Автоотключение при перегрузке, термозащита, автоматическая остановка при близком расположении пальцев
Запасные части и ремонтопригодность	Ножи, двигатель, электронная плата доступны через сервис HSM
Общая информация	Гарантия 2 года, производство Германия

Часто задаваемые вопросы - HSM2093 HSM

Сколько листов можно уничтожить за один раз?

HSM2093 может уничтожить до 20 листов A4 70 г/м² за один проход.

Какой тип резки у этого устройства?

Производит частицы 4 x 30 мм, уровень безопасности P-4.

Как смазывать уничтожитель?

Используйте специальное масло. Нанесите несколько капель на лист и пропустите его в режиме реверса каждые 2 недели.

Что делать, если устройство застряло?

Включите реверс, чтобы освободить листы. Если затор сохраняется, выключите и аккуратно извлеките листы.

Какой объем контейнера?

Контейнер имеет объем 30 литров, что соответствует примерно 200 уничтоженным листам.

Можно ли уничтожать скрепки или скобы?

Да, HSM2093 допускает скрепки и мелкие скобы. Избегайте слишком толстых скоб.

Устройство останавливается во время работы, почему?

Автоматическая остановка может быть вызвана термической перегрузкой или полным контейнером. Дайте остыть 20 минут перед повторным использованием.

Какой уровень шума?

Уровень шума составляет около 58 дБ(А), что сравнимо с обычным разговором.

Как чистить внешнюю поверхность?

Отключите устройство и протрите мягкой влажной тканью. Не используйте растворители.

Где найти запасные части?

Свяжитесь с сервисом HSM или обратитесь к инструкции для получения номеров ножей и двигателя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSM2093 HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

SECURIO® AF300

deutsch: Aktenvernichter SECURIO AF300 3
english: Paper shredder SECURIO AF300 13
français: Destructeur de documents SECURIO AF300 23
italiano: Distruggidocumenti SECURIO AF300 33
español: Destructora de documentos SECURIO AF300 43
português: Destruidora de documentos SECURIO AF300 53
nederlands: Papiervernietiger SECURIO AF300 63
dansk: Makuleringsmaskine SECURIO AF300 73
svenska: Dokumentförstörare SECURIO AF300 83
suomi: Paperinsilppuri SECURIO AF300 93
norsk: Makuleringsmaskin SECURIO AF300 103
polski: Niszczarka dokumentów SECURIO AF300 113
česky: Skartovací stroj SECURIO AF300 123
slovensky: Skartovačka SECURIO AF300 133
eesti: Paberipurustaja SECURIO AF300 143
русский: Машина для уничтожения деловых бумаг SECURIO AF300 ..... 153
slovenski: Uničevalec dokumentov SECURIO AF300 163
magyar: Iratmegsemmisítő SECURIO AF300 173
română: Distrugător de documente SECURIO AF300 183
български: Машина за унищожаване на документи SECURIO AF300 193
ελληνικ: Καταστροφέας εγγράφων SECURIO AF300....203
türkçe: Evrak İmha Makinesi SECURIO AF300 213

1 Пояснение символов и указания по технике безопасности

Указания по технике безопасности и предупреждения обозначают ситуации, при которых могут возникать травмы людей и повреждение оборудования, и приводят меры по предотвращению опасности.

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

ВНИМАНИЕ

указывает на возможное причинение материального ущерба.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего исполь- зования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в

непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором.

За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электри- ческим током

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шревытащите штепсель из розетки.

– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

2 Использование по назначению, гарантия

Выньте сборный резервуар и посмотрите на заводской табличке, расположенной на режущей головке (см. п. 4 «Общий вид»), на какую ширину реза и напряжение сети рассчитан шредер. Соблюдайте соответствующие указания, приведенные в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 4,5x30 1	9x15
Кредитные карты ● ●
Компакт-диски ●

Не загружайте этот материал через кассету для бумаги.

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только при использовании автоматического подающего устройства на бумаге ни в коем случае не должно быть скоб. Нельзя помещать в лоток с автоматической подачей бумагу со скобами и скрепками.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Втягивающие валики кассеты для бумаги относятся к категории изнашивающихся деталей.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

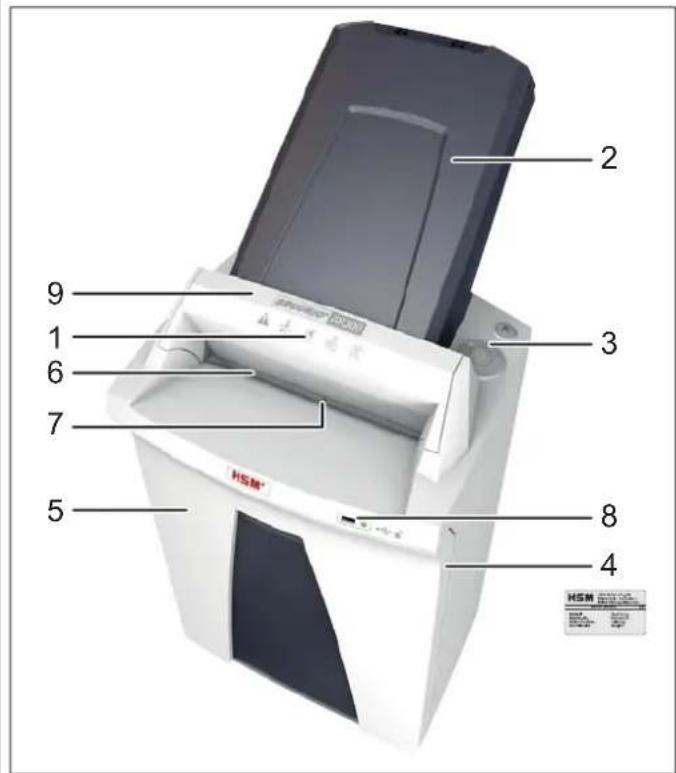

3 Общий вид

1 Указания по технике безопасности
2 Кассета для бумаги, Лоток с автоматической подачей
3 Блок управления и индикации
4 Заводская табличка
5 Резервуар
6 Приемная щель
7 Фотоэлемент
8 Разъем USB
9 Защитный элемент

Органы управления и индикации

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряже- ние семи!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

Установите кассету для бумаги:

• Откиньте защитный элемент вперед.
• Кассета для бумаги упакована в отдельную картонную коробку. Извлеките кассету.

Слегка приоткройте крышку кассеты для бумаги, вставьте кассету в направляющую и прижмите ее вниз, чтобы она защелкнулась.

• Закройте крышку кассеты для бумаги и снова перекиньте защитный элемент назад.
• Подсоедините входящий в комплект поставки сетевой кабель на задней стенке шредера и вставьте вилку в установленную надлежащим образом розетку.

5 Управление

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «|».
  • Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Уничтожение бумаги

Вы можете уничтожать бумаги, вставляя их непосредственно в приемную щель или используя автоматическую загрузку. При пакетной обработке с автоматической подачей возможно ручной ввод бумаги или компакт-дисков.

1. Закладка бумаги непосредственно в приемную щель

При подаче бумаги фотореле автомати- чески запускает режу- щий механизм.

Через 2 с после того, как освобождается фотореле в приемной щели, режущий механизм

автоматически отключается, и шредер переходит в режим готовности.

2. Автоматическая подача бумаги через кассету для бумаги

Шредер оснащен устройством автоматической подачи (автоподатчиком), в которое можно загрузить до 300 листов бумаги. Кассета для бумаги запирается, что предотвращает несанкционированный доступ к подлежащим уничтожению документам по время процесса измельчения. После завершения процесса уничтожения машина возвращается в состояние готовности к работе.

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования!

Втягивающие валики в кассете для бумаги продолжают двигаться во время процесса уничтожения, даже если крышка открыта. Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, шейных и наручных цепочек в зону, расположенную в непосредственной близости от валиков.

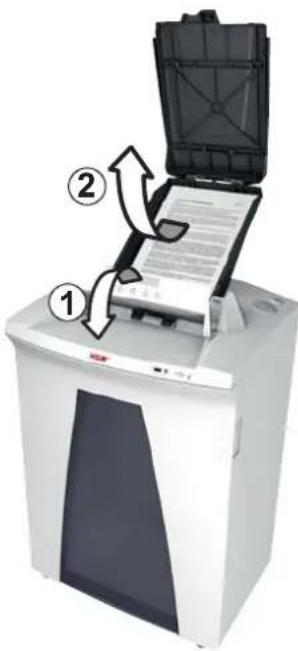

Закладка бумаги в кассету

Откиньте защитный элемент вперед (1) и откройте крышку кассеты для бумаги (2).

Указание

Крышка не заблокирована, если в кассете нет бумаги.

Горит индика- тор «Резервуар или защитный элемент открыт». • Положите подле- жащие уничтоже- нию бумаги (макс. 300 листов, 80 г/м²) в кассету.

ВНИМАНИЕ: На бумаге не должно быть канцелярских скрепок и скоб для сшивания.

• Закройте крышку и снова перекиньте защитный элемент назад.

  Индикатор «Резервуар или защитный элемент открыт» погаснет.
  Режущий механизм начнет работать.

Запирание кассеты для бумаги

Вашим ключом от кассеты для бумаги является входящий в комплект поставки USB-накопитель или любой другой стандартный USB-накопитель.

После закладки подлежащих уничтожению бумаг в кассету можно ее запирать.

Вставьте USB-накопитель в разъем на передней стенке шредера.

После извлечения USB-накопителя крышка кассеты для бумаги запирается. Документы защищены от несанкционированного доступа. Шредер начнет работать только после того, как USB-накопитель будет извлечен.

При блокировании электронная система управления шредера записала на USB-накопитель файл со случайным числом. Поэтому данный USB-накопитель можно использовать для открывания кассеты для бумаги только на этом шредере.

Указание

При каждом следующем процессе запирания сохраненное на USB-накопителе случайное число перезаписывается. Поэтому используйте USB-накопитель на другом шредере AF300 только тогда, когда кассета для бумаги пуста или не заблокирована.

Помимо входящего в комплект поставки USB-накопителя, можно использовать также другие стандартные USB-накопители.

Если использованный для запира- ния USB-накопитель недоступен или поврежден и не дает открыть кассету, обратитесь в нашу сервисную службу.

Указание

После того как все бумаги из кассеты будут уничтожены, блокировка автоматически снимается, даже если USB-накопитель не вставлен.

Для закладки следующей порции бумаг или устранения затора бумаги можно открыть кассету также во время процесса уничтожения.

• Чтобы разблокировать кассету, вставьте USB-накопитель в разъем.
• Откиньте защитный элемент вперед и откройте крышку кассеты для бумаги.

Светодиодный индикатор рядом с разъемом USB сообщает о состоянии кассеты для бумаги:

Светодиодный индикатор	Состояние
постоянно горит зеленым	Кассета заполнена бумагой, но не может быть открыта.
мигает красным	USB-накопитель вставлен, кассета запирается.
постоянно горит красным	Кассета заполнена бумагой и заперта.
мигает зеленым	USB-накопитель вставлен, кассета разблокируется.
светодиод не горит	В кассете нет бумаги, ее можно открыть.

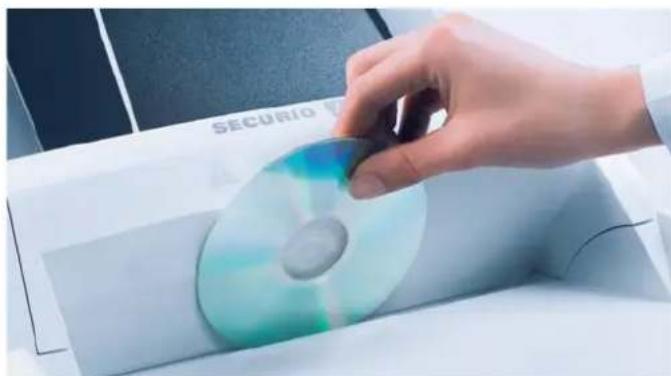

Уничтожение компакт-дисков и кредитных карт

CD только с шириной резки 4,5x30 мм, кредитные карточки только с шириной резки 4,5x30 мм и 1,9x15 мм

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования осколками и бумажной стружкой!

В зависимости от типа материала, при уничтожении компакт-дисков могут образовываться осколки.

- Поэтому надевайте защитные очки.

- Каждый раз закладывайте только один CD/DVD или одну карточку посередине приемной щели. Не подавайте эти материалы через кассету для бумаги.

Для сортировки унич- тожаемого материала на машинах с шири- ной резки 4,5x30 мм можно использовать входящий в комплект поставки мешок для CD.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Выключение шредера

• Нажмите кнопку управления.

Загорается индикатор «Готовность к работе».
- Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количество бумаги

Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 4 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Индикация	Неисправность	Устранение неисправности
- Двигатель постоянно работает, но не принимает бумагу из лотка.		Затор бумаги в лотке с автоматической подачей часто вследствие наличия скрепок или скоб в стопке бумаги.Если кассета заблокирована, вставьте USB-накопитель в USB-разъем.Откиньте защитный элемент вперед и откройте крышку кассеты для бумаги.Извлеките скрепки/скобы из бумаги и снова вставьте стопку бумаги.
[тэкз]Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Двигатель не работает.	Затор бумаги в лотке с автоматической подачей продолжается более 2 минут. Устранение неисправностей см. выше.Если двигатель работает постоянно, например, когда остатки бумаги или пыли попали на фотоэлемент в загрузочном отверстии, двигатель отключается через 60 минут.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[гнам]	Резервуар переполнен	Опорожните резервуар.УказаниеЕсли перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм и не будет проваливаться внутрь шредера.
[газа]	Резервуар или защитный элемент открыт	Установите резервуар должным образом в нижний шкаф.Откиньте защитный элемент назад.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряже- ние сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам

наших авторизованных партнеров.

Адреса сервисных центров см. стр. 224.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов

или после каждого опорожнения сбор- ного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.

  Бумажная пыль и частички удаляются.

Если больше не обеспечивается надежная подача бумаги из кассеты к режущему механизму, значит втягиваю- щие валики износились, и их необходимо

заменить. Для этого предлагается набор запасных частей. Обратитесь в нашу сервисную службу.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
• Провод для подключения к сети
  • 5 сборных мешков
  • 1 мешок для CD для машин с шириной резки 4,5x30 мм
  • 1 бутылка (50 мл) специального масла для режущего блока
  • 1 USB-накопитель
• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.661.995.150
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 224.

10 Технические данные

Тип резки	Нарезка на частицы
Ширина резки (мм) 4,5 x 30 1,9 x 15 0,78 x 11
Класс безопасности DIN 66399	P-4 / O-3 / T-4 / E-3F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Производительность* (листов) 70 г/м2DIN A4 80 г/м2	14 - 1612 - 14	9 - 118 - 10	76
Вес	20,6 кг 20,4 кг	20,5 кг
Скорость резки	65 мм/с
Рабочая ширина	240 мм
Электропитание	230 В, 50 Гц	110 В - 120 В, 60 Гц	220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	500 Вт
Энергопотребление в режиме ожидания	< 2 Вт / ч
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25 °Смакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	395 x 435 x 837
Объем сборного резервуара	34 л

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.

например, ленти, шнурове, пластмасово фолио.

4 Пускане в експлоатация

ПРЕДУПРЕЖДЕНИЕ

Натиснете бутона за управление.

8 Комплект на доставка
