GEBRUIKSAANWIJZING TAA 12 N & TAA 12N, TAA12V INDESIT

Gebruiksaanwijzingen

KOELKAST 2 DEUREN Inhoud

Gebruiksaanwijzingen, 1

Beschrijving van het apparaat, 3 Draairichting deuren verwisselbaar, 5 Installatie, 10

Starten en gebruik, 10

Onderhoud en verzorging, 12 Voorzorgsmaatregelen en advies, 13 Storingen en oplossingen, 13

Voordat u de Servicedienst belt:

+ Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen)

+ __ Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de dichtstbijzinnde Technische Dienstwenden

+__ het model apparaat (Mod.)

+ het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen.

Beschrijving van het apparaat

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelik dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat, De beschriving van de meest complexe elementen vind u terug in de volgende pagina's

Diepvriesgedeelte INVRIES- en BEWAARGEDEELTE WSBLOKJESHOUDER*

Uitneembaar vak met deksel, voor EIERREK. BLIKREKJES-

10 Uitneembaar vak voor VARIA:.

+ Deze kunnen variëren voor wat betreft aantal of positie * Alleen op enkele modellen aanwezig

Draairichting deuren verwisselbaar

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden lift

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrike informatie in over installatie, gebruik en veiligheid

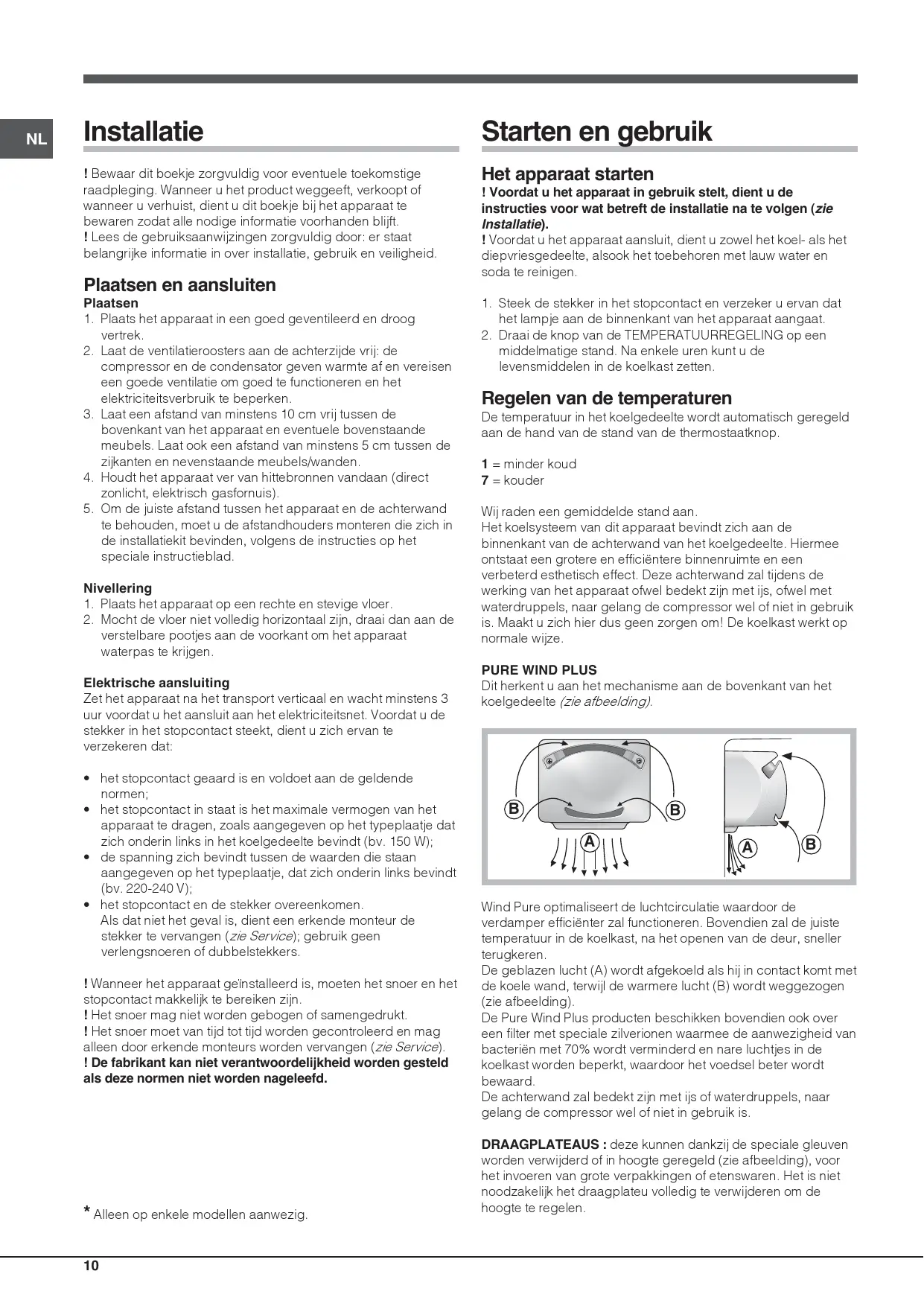

Plaatsen en aansluiten

1. Plaats het apparaat in een goed geventileerd en droog vertrek

2. Laat de ventilatiercosters aan de achterzide vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken

8. Laat een afstand van minstens 10 em vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zikanten en nevenstaande meubels/wanden

4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis)

5. Om de juiste afstand tussen het apparaat en de achterwand te behouden, moetu de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad

1. Plaats het apparaat op een rechte en stevige vloer.

2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen

Elektrische aansluiting

Zet het apparaat na het transport vertical en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat

+ _het stopcontact geaard is en voldoet aan de geldende normen:

+ _het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatie dat Zich onderin links in het koelgedeelte bevindt (bv. 150 W):

+_ de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatie, dat zich onderin links bevindt (bv. 220-240 V):

+ _het stopcontact en de stekker overeenkomen Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers

! Wanneer het apparaat geïnstalleerd is, mosten het snoer en het stopcontact makkelijk te bereiken zijn

! Het snoer mag niet worden gebogen of samengedrukt.

! Het snoer moet van tijd tot tiid worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service)

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

* Alleen op enkele modellen aanwezig

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen (zie Installatie).

1 Voordat u het apparaat aansluit, dient u zowel het koel- als het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampie aan de binnenkant van het apparaat aangaat

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten

Regelen van de temperaturen De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop.

1 = minder koud 7 = kouder

Wijraden een gemiddelde stand aan

Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect, Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zin met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze

PURE WIND PLUS Ditherkent u aan het mechanisme aan de bovenkant van het koelgedeelte (zie afbeelding)

Wind Pure optimaliseert de luchicirculatie waardoor de verdamper efficiënter zal functioneren. Bovendien zal de juiste temperatuur in de koelkast, na het openen van de deur, sneller terugkeren

De geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwil de warmere lucht (B) wordt weggezogen (zie afbeelding)

De Pure Wind Plus producten beschikken bovendien o0k over een flter met speciale ziverionen waarmee de aanwezigheid van bacteriën met 70% wordt verminderd en nare luchtjes in de koelkast worden beperkt, waardoor het voedsel beter wordt bewaard

De achterwand zal bedekt zin met ijs of waterdruppels, naar gelang de compressor wel of niet in gebruik is.

PI DRAAGPLATEAUS : deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelik het draagplateu volledig te verwideren om de hoogte te regelen

TEMPERATUUR* aanwijzer: hiermee onderscheidt u het

koudste gedeelte van de koelkast 1. Controleer of op de aanwijzer het woord OK verschiht (zie

Als er geen OK verschint, betekenthet dat de temperatuur te hoog is: zet de knop WERKING KOELKAST op een hogere stand (kouder) en wacht circa 10 uur tot de temperatuur stabiel is.

3. Controleer de aanwijzer nogmaals: indien nodig, kunt u de koelkast opnieuw regelen. ls u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelik heeft geopend of open heeft gelaten, is het normaal dat de aanwizer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop WERKING KOELKAST op een hogere stand zet

D Rek voor BLIKJES: voor het horizontaal opbergen van meerdere blikjes (zie afbeelding). U kunt hier ook yoghurt, boter, of andere verpakkingen neerzetten

Optimaal gebruik van de koelkast Gebruik voor het regelen van de temperatuur de knop TEMPERATUURREGELING(Ze Beschriiving)

+ _Zetalleen koude of lauwe levensmiddelen in de koelkast, nooit warme (zie Voorzorgsmaatregelen en aavies)

+ Denk eraan dat u gekookte etenswaren niet langer kunt bewaren dan rauwe

+_Zet geen vloeistoffen in open flessen of bakken in de koelkast dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie

Hygiëne van de etenswaren

1. Na aankoop van de etenswaren verwijdert u de papieren/ kartonnen of andere verpakking , die bacteriën of vuil in de koelkast kunnen introduceren

2. Bescherm de etenswaren (vooral die niet lang houdbaar zijn en die een sterke lucht verspreiden) op zodanige wize dat ze niet met elkaar in contact komen:; zo vermijdt u de mogelikheid van besmetting onder elkaar door kiemen/

bacteriën zowel als het verspreiden van geuren in de koelkast

8. Zorg voor voldoende vrie luchicirculatie om de etenswaren heen

4. Houd de binnenkant van de koelkast schoon maar vermijd gebruik van biftende of schuurmiddelen

5. Als de vervaldatum is afgelopen moëten de etenswaren uit de koelkast worden verwijderd

6. Voor een correcte manier van conserveren moeten de minder houdbare etenswaren (verse kazen, rauwe vis, vlees enz.…) op de koelste plaats worden gezet, namelik bovenop de groenteladen, waar de temperatuurindicator zich bevindt

Optimaal gebruik van de diepvrieskast Vries nooit etenswaar in die op het punt staat te ontdooien of alis ontdooid; dergelike etenswaar moet gelik worden gekookt en gegeten (binnen 24 uur)

+ _ Verse etenswaren die moeten worden ingevroren mogen nooit in contact raken met etenswaren die al bevroren zijn; verse etenswaren moeten op het rooster van het diepvriesgedeelte worden geplaatst, mogelikerwijs tegen de zikant of de achterwand, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren

+_ Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten

+ De maximum hoeveelheid die men dageliks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

! Open de deur van de diepvrieskast niet tijdens het invriezen {Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard

Ale de kamertemperatuur zich voor langere tjd onder de 14°C bevindt, bereikt het diepvriesgedeelte niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal de bewaartijd van de etenswaren als gevolg korter zijn

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Hetis niet voldoende de knop van de temperatuurregeling op stand @ te zetten (apparaat uit) om alle elektrische contacten uit te schakelen

+_ De buitenkant, de binnenkant en de rubberen afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

+_ Hetuineembare toebehoren kan worden afgewassen metwarm water en schoonmaak- of afasmiddelen. Spoelen droog alles goed af

+_ De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen

Het vermijden van schimmel en vervelende

+ Het apparaat is vervaardigd uit hygiënisch material dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moetu levensmiddelen altid goed bewaren en

atsluiten. Hierdoor vermijdtu ook het vormen van viekken +_Alsuhetapparaat voor langere tijd uitzetmoetu de binnenkant reinigen en de deuren openlaten

Het apparaat ontdooien

!'Houdit u aan onderstaande instructies.

Probeer het proces niet te versnellen door middel van apparaten of gereedschap anders dan bijgeleverd schrapertje. U zou het koelcireuit kunnen beschadigen

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (zie afbeelding) naar de achterkant geleid waar de warmte van de compressor het doet verdampen. Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien

Het ontdooien van het diepvriesgedeelte

Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooïing uitvoeren

1. Draai de knop van de TEMPERATUURREGELING op stand

2. Omwikkel de etenswaren uit de diepvries met papier en leg Ze op een koele plaats.

3. Laat de deur van de diepvrieskast open totdat het is compleet gesmolten is; dit proces kunt u versnellen door er bakken met lauw water in neer te zetten

4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem weer aanzet

5. Nadat u de etenswaren in de diepvrieskast heeft geplaatst moet u circa 2 uur wachten totdat het apparaat weer op normale wie functioneert

Het lampje vervangen

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen

Volg de instructies die hieronder zin aangegeven. Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding.

Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Onderhoud van het filter

PURE WIND PLUS Maak de filters los aan de linkerzijde van het omhulsel door de punt van een kleine platte schroevendraaier in de openingen te steken (zie aangehechte afbeeldingen)

Was de filters regelmatig (elke 12-18 maanden) onder stromend water met een neutraal schoonmaakmiddel, om eventuele afzettingen te verwijderen. Laat alles goed drogen voor u de filters weer op hun plaats zet.

Voorzorgsmaatregelen en advies

Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschrifen. Deze aanwizingen zin geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen

Dit apparaat voldoet aan de volgende EU Richilinen - T8/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen:

- 89/836/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen:

- 2002/26/CE Algemene veiligheid

+ Ditapparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

+ Het apparaat dient te worden gebruikt voor het bewaren en hetinvriezen van levensmiddelen. Het dientuitsluitend door volwassenen te worden bediend, volgens de aanwizingen die aangegeven zijn in dit instructieboekje

+ Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlik als het in aanraking komt met regen of als het onweert

+ Raak het apparaat niet blootsvoets of met natte handen of voeten aan

+ Raak nooït de koelelementen aan de binnenkant aan: u zou zich kunnen verbranden of verwonden

+ Haal de stekker nooituit het stopcontact door aan het snoer te trekken

+ Maak de koelkast niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

Het is niet voldoende langer dan twee seconden de toets @ op de display ingedrukt te houden om elke elektrische verbinding te verbreken

+ _Als het apparaat defect is, mag u nooït aan het interne systeem sleutelen om een reparatie uit te voeren

+ Gebruik in de vakken waar ingevroren levensmiddelen worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die niet door de fabrikant worden aanbevolen

+ Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond

+_Ditapparaatis niet geschikt voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of mentale beperkingen, of die geen ervaring of kennis hebben, tenzij ze door een persoon die verantwoordelik is voor hun veiligheid begeleid worden bij of geïnstrueerd zijn over het gebruik van het apparaat, Kinderen moeten gecontroleerd worden om te zorgen dat ze niet met het apparaat spelen

+_ Het verpakkingsmateriaal is geen speelgoed voor kinderen

Afvalverwijdering + Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselike normen, zodat het verpakkingsmateriaal hergebruikt kan worden

+ De Europese Richtlin 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelike electrische apparaten niet mogen verietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invioed op de gezondheid en het milieu te reduceren. Het symbool op het product van de ‘afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat

Het milieu sparen en respecteren Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.

+ Laat de deur, wanneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort mogelik openstaan Elke keer dat de deur opengaat ontstaat een aanzienlik energieverlies:

+_ Vulhet apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken

+ Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik onistaat.

+ Ontdooi het apparaat als er ijsvorming plaatsvindt (zie Onderhoud); een dikke laag ijs vertraagt de koudeoverdracht naar de levensmiddelen en verhoogthetenergieverbruik.

+ Houdt de afdichtingen efficiënt en schoon, zodat ze goed aan

de deuren sluiten en de kou niet laten ontsnappen (ze Onderhoua)

Storingen en oplossingen

Het zou kunnen gebeuren dathetapparaatnietfunctioneert Voordat u de Servicedienst belt (zie Service), moetu controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende list

Het lampje van de binnenverlichting gaat niet aan. + De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom

De koelkast en de diepvrieskast zijn niet koud genoeg.

+_ De deuren sluiten niet goed of de afdichtingen zin versleten

+ De deuren worden vaak geopend

+ De knop van de TEMPERATUURREGELING staat niet op de goede stand

+ De koelkast of de diepvrieskast zijn overmatig gevuld

+ _ De temperatuur van het vertrek waar hetapparaat zich bevindt

is lager dan 14°C In de koelkast bevriezen de etenswaren.

+ De knop van de TEMPERATUURREGELING staat niet op de goede stand

+ _ De levensmiddelen staan in contact met de achterwand

De ventilator PURE WIND PLUS draait niet.

+ _HetPURE WIND PLUS systeem wordtalleen dan automatisch geactiveerd als het noodzakelik is de optimale condities aan de binnenkant van het koelgedeelte terug te brengen

De motor blijft doorlopend draaien

+_ De deur is niet goed dicht of wordt constant geopend + De buitentemperatuur is erg hoog

+ _ De ijslaag is meer dan 2-3 mm dik (ze Onderhoud)

Het apparaat maakt veel lawaai.

+ Het apparaat staat niet waterpas (zie /nstallatie)

+ _ Het apparaat staat tussen meubels of objecten die trillen of geluid maken

+ _Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing

Enkele delen aan de buitenkant van de koelkast zijn zeer

+_ De hoge temperaturen zijn noodzakelik om het vormen van condens te voorkomen in bepaalde gedeeltes van het product

Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels. +_Ditis de normale werking van het product

Op de bodem van de koelkast ligt water. + _ De afvoeropening voor het water is verstopt (ze Onderhoud)
