MODE D'EMPLOI TAA 12 N & TAA 12N, TAA12V INDESIT

Description de l'appareil, 3 Réversibilité des portes, 5 Installation, 6

Mise en marche et utilisation, 6 Entretien et soin, 7 Précautions et conseils, 8 Anomalies et remèdes, 9

Avant de contacter le centre d’Assistance :

Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes)

+ Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

+ _le type d'anomalie

+ __le modèle de l'appareil (Modi.)

+__le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.

+__onümero de série (S/N)

Description de l'appareil

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes

Bac FRUITS et LEGUMES CLAYETTE-

Balconnet amovible à abattant, contenant un SUPPORT À OEUFS

10 Balconnet amovible PORTE-OBJETSe

+ Leur nombre etfou leur emplacement peut varier #\, : N'existe que sur certains modèles

Réversibilité des portes

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment, En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

{ Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, lutlisation et la sécurité de votre appareil

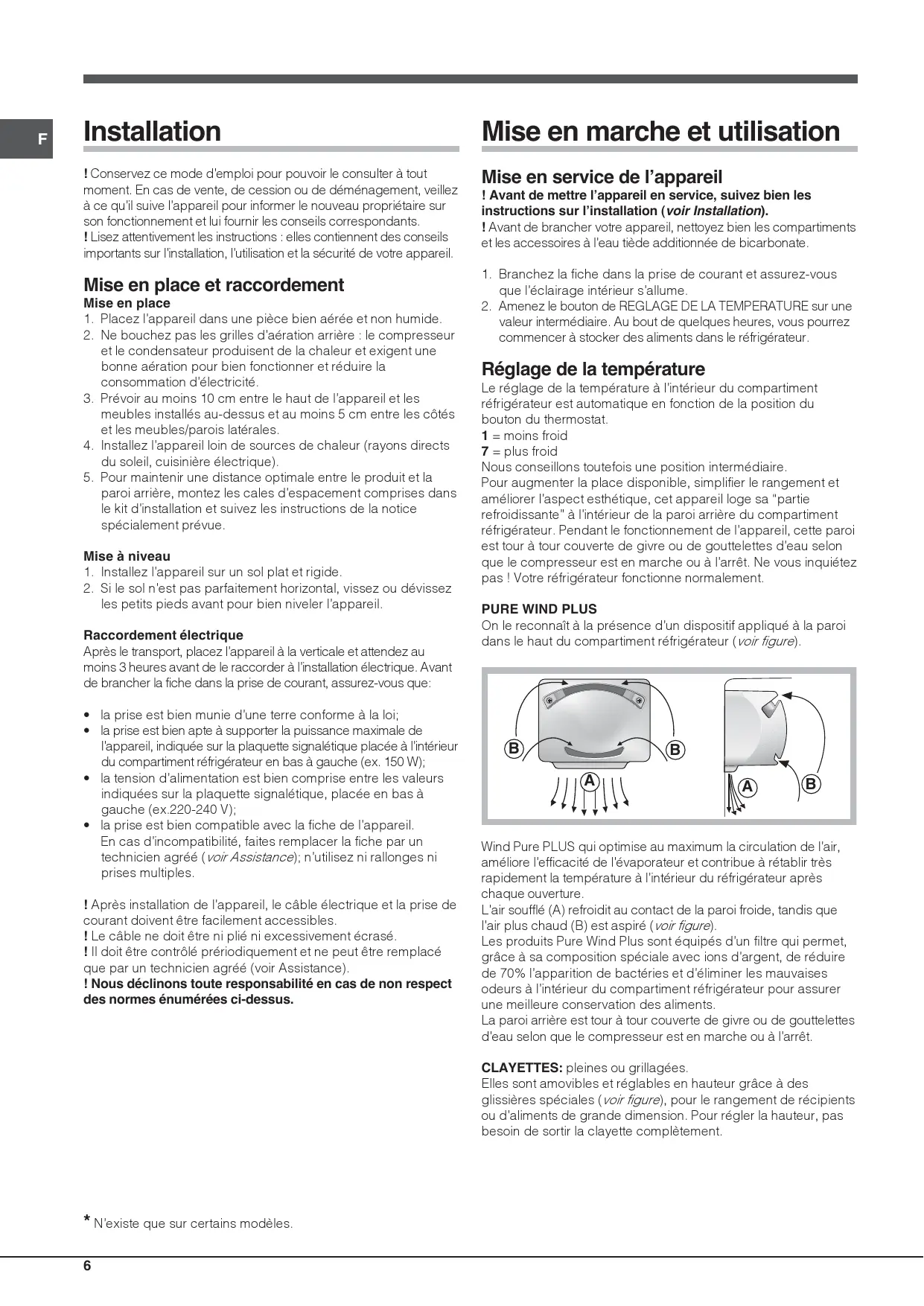

Mise en place et raccordement

1. Placez l'appareil dans une pièce bien aérée et non humide

2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité

3. Prévoir au moins 10 em entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique)

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue

1. Installez l'appareil sur un sol plat et rigide

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que

+_ la prise est bien munie d'une terre conforme à la loi:

+_ la prise est bien apte à supporter la puissance maximale de l'appareil indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex, 150 WW):

+_ la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V):

+_ la prise est bien compatible avec la fiche de l'appareil En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé

L II doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance)

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

#\, , N'existe que sur certains modèles.

Mise en marche et utilisation

Mise en service de l’appareil

! Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation).

{ Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate

Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur

Réglage de la température

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat

Nous conseillons toutefois une position intermédiaire

Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet appareil loge sa “partie refroidissante" à l'intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement.

PURE WIND PLUS On le reconnaît à la présence d'un dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir fgure)

Wind Pure PLUS qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablir très rapidement la température à l'intérieur du réfrigérateur après chaque ouverture

L'air soufflé (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure)

Les produits Pure Wind Plus sont équipés d'un fire qui permet, grâce à sa composition spéciale avec ions d'argent, de réduire de 70% l'apparition de bactéries et d'éliminer les mauvaises odeurs à l'intérieur du compartiment réfrigérateur pour assurer une meilleure conservation des aliments:

La paroi arrière est tour à tour couverte de givre ou de goutteleties d'eau selon que le compresseur esten marche ou à l'arrêt

JAI L CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement

L Indicateur de TEMPERATURE*: pour repérer la zone la plus

froide à l'intérieur du réfrigérateur 1. Contrôler que l'indicateur affiche bien OK (voir fgure)

2. Sile message OK n'est pas affiché, c'est que la température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise

8. Contrôler l'indicateur une nouvelle fois : sinécessaire, procéder à un nouveau réglage. Si de grosse quantités d'aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT. REFRIGERATEUR sur un chiffre plus élevé

PORTE-CANETTES: Le porte-canettes placé dans la contre-porte vous permet de ranger non seulement vos canettes mais aussi vos yogurts, votre beurre et vos autres récipients selon vos exigences

Pour profiter à plein de votre congélateur Ne recongelez pas des aliments décongelés ou en cours de décongélation: il faut les faire cuire et les consommer (dans les 24 heures)

+_ Les aliments frais à congeler ne doivent pas être placés au contact d'aliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate

+ Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

+ La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h)

! Evitez d'ouvrir la porte pendant la phase de congélation ! En cas de coupure de courant ou de panne, n'ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ

{Sila température ambiante se maintient longuementau-dessous de 14%0, le compartiment freezer n'arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite

Mise hors ten: Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Ilne suffit pas de placer le bouton de réglage de la température sur @ (appareil éteint) pour éliminer tout contact électrique

Nettoyage de l'appareil + Nettoyezl'extérieur, l'ntérieuretles jointsen caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque

+ mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez- les et essuyez-les soigneusement

+ _Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire

Contre la formation de moisissures et de

+ Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

+ Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.

Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni d'un système de dégivrage automatique l'eau est acheminée vers la paroi arrière par un trou d'évacuation

(vor figure) où la chaleur produite par le compresseur la fait

évaporer. Il vous suffit de nettoyer périodiquement le trou

d'évacuation pour permettre à l'eau de s'écouler normalement.

Dégivrage du compartiment congélateur Sila couche de givre dépasse 5 mm, procédez à un dégivrage

Amenez le bouton de REGLAGE DE LA TEMPERATURE sur @ Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais

Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients d'eau tiède Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer l'appareil

Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Remplacement de l’ampoule d'éclairage Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W)

Entretien des filtres

PURE WIND PLUS Introduire la pointe d'un petit tournevis à tête plate dans les fentes de la partie gauche de l'enveloppe des filtres (voir illustrations) pour les décrocher. Laver à intervalles réguliers (tous les 12-18 mois) les filtres à l'eau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser sécher soigneusement avant de remettre les filtres en place

Précautions et conseils

! L'appareil a été conçu et fabriqué conformément aux normes intemationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

CEE Cet appareil est conforme aux Directives Communautaires suivantes

- 73/23ICEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/386ICEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/26/CE Sécurité générale

+ Cet appareil a été conçu pour un usage familial, de type non professionnel

+ Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi

+ Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

+ _ Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides:

+ _ Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.

+ Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble

+ Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. llne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur @ (appareil éteint) pour éliminer tout contact électrique.

+ En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil

+ Ne pas utiliser, à l'intérieur des compartiments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.

+ _Ne pas porter à la bouche des glaçons à peine sortis du congélateur.

+ Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil

+_ Les emballages ne sont pas des jouets pour enfants:

+ Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

+ La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la “poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil

Economies et respect de l’environnement

+_ Installez votre appareil dans un endroitfrais etbien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur

+_ Pour introduire ou sorti les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie

+_ Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence

+ N'introduisez pas d'aliments chauds : ces derniers font monter la tempéraiure intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité

+ Dégivrez l'appareil dès que de la glace se dépose (voir Entretien), une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d'électricité

+_ Gardez toujours les joints propres eten bon état pour qu'ils adhèrent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien)

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante

Le voyant intérieur ne s'allume pas.

+ _ La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant

Le réfrigérateur et le congélateur refroidissent peu.

+ _Les portes ne ferment pas bien ou les joints sont abîmés

+ Ouverture trop fréquente des portes

+_ La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.

+_Le réfrigérateur et le congélateur sont excessivement remplis

+ La température ambiante de travail du produit est inférieure à

14°C Le ventilateur PURE WIND PLUS ne tourne pas.

+ _ Le système PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur

Le moteur est branché en permanence.

+ _La porte n'est pas bien fermée ou trop souvent ouverte + La température à l'extérieur est très élevée

+ _ L'épaisseur du givre dépasse 2-3 mm (voir Entretien)

L'appareil est très bruyant.

+ _ L'appareil n'a pas été installé bien à plat (voir Installation)

+ _ L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

+ _ Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal

La température est élevée à certains endroits de l'extérieur

+ _Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit

Formation de givre ou de gouttelettes d’eau sur la paroi

arrière du compartiment réfrigérateur. +_Il s'agit du fonctionnement normal du produit.

Il y a de l’eau dans le fond du réfrigérateur. + _Le trou d'évacuation de l'eau est bouché (voi Entretien)
