Producttype	Digitale decoder
Merk	Pioneer
Model	GEX-P5700TVP
Afmetingen (L × H × D)	180 × 40 × 130 mm
Gewicht	0,5 kg
Voeding	12 V DC (netadapter inbegrepen)
Stroomverbruik	8 W
Uitzendnormen	DVB-T, DVB-T2
Maximale resolutie	1080p
Ingangsconnectoren	RF-antenne, AV-ingang (RCA)
Uitgangsconnectoren	HDMI, AV (RCA), optische digitale audio
Belangrijkste functies	Digitale terrestrische tv-ontvangst, teletekst, zenderlijst, automatisch zoeken
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Haal de stekker uit het stopcontact voor reiniging. Niet blootstellen aan vocht.
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar via Pioneer after-sales service. Reparatie mogelijk door een professional.
Algemene informatie	Ontworpen voor gebruik in de auto of thuis. Compatibel met Pioneer audiosystemen.

Veelgestelde vragen - GEX-P5700TVP PIONEER

Hoe installeer ik de GEX-P5700TVP decoder in mijn auto?

Sluit de RF-antenne aan op de ANT IN-ingang, verbind de AV-uitgang met uw scherm en sluit de 12 V-voeding aan. Voer een automatische zenderzoekopdracht uit via het menu.

Kan ik deze decoder thuis gebruiken?

Ja, met een 12 V-netadapter (niet inbegrepen) en een UHF-antenne werkt hij als een digitale terrestrische decoder voor thuis.

Welke soorten zenders kan ik ontvangen?

Hij ontvangt digitale terrestrische zenders (DVB-T/DVB-T2), afhankelijk van uw regio.

Wat moet ik doen als er geen zenders worden gevonden?

Controleer de antenneverbinding, de dekking in uw omgeving en start een automatische zoekopdracht in het menu.

Hoe werk ik de zenderlijst bij?

Ga naar het menu Instellingen > Zenderzoeken > Automatisch om de lijst te vernieuwen.

De decoder gaat niet aan, wat moet ik doen?

Controleer de voedingsaansluiting en de zekering. Als het probleem aanhoudt, neem dan contact op met de Pioneer-ondersteuning.

Kan ik de decoder aansluiten op een HDMI-scherm?

Ja, gebruik de HDMI-uitgang (kabel niet inbegrepen) voor HD-kwaliteit tot 1080p.

Welke kabels worden meegeleverd?

De decoder wordt geleverd met een voedingskabel en een AV-kabel (RCA). De HDMI-kabel is optioneel.

Hoe maak ik de decoder schoon?

Gebruik een zachte, droge doek. Gebruik nooit oplosmiddelen of vloeibare producten.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de Pioneer after-sales service of een erkende dealer om onderdelen te bestellen.

GEBRUIKSAANWIJZING GEX-P5700TVP PIONEER

De kleuren van de snoeren van dit toestel zijn gewijzigd.

Aansluiten van de apparatuur .... 1

Aansluiting netsnoer 2

Bij gebruik van dit toestel in de “SRC : OSD OFF” stand .... 3

AV-BUS kabel 4

Bij gebruik van dit toestel in de “SRC : OSD ON” stand .... 4

Bij gebruik van dit toestel in de "STAND ALONE" stand .... 5

TV-antenne aansluiting 6

Aansluiting van het achter-display 7

Installeren 8

Omschakelen van de bedieningsfunctie .... 8

Installeren van het toestel 8

Opmerking:

- Dit toestel is ontworpen voor gebruik met een 12-volt accu en negatieve aarding. Controleer het accuvoltage alvorens het toestel in een campeerauto, vrachtauto of bus te installeren.

- Voorkom kortsluiting van het elektrische systeem en ontkoppel de (−) accukabel alvorens het installeren te starten.

- Zie de gebruiksaanwijzing voor details aangaande het verbinden van andere toestellen. Maak de verbindingen volgens de gegeven aanwijzingen.

- Zet de draden met kabelklemmen of band vast. Bescherm de draden en wikkel band rond gedeelten die tegen metalen onderdelen aan liggen.

- Leid alle draden zorgvuldig en zet vast zodat ze geen contact met bewegende onderdelen kunnen maken, bijvoorbeeld de versnellingspook, handrem en het mechanisme voor het verschuiven van stoelen. Leid de draden niet langs plaatsen die heet kunnen worden, bijvoorbeeld in de buurt van de verwarming. De isolatie van de draden zou anders kunnen smelten of worden beschadigd met mogelijk kortsluiting tot gevolg.

- Leid de gele draad niet door het brandschot naar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de isolatie en zeer gevaarlijke kortsluiting.

- Sluit draden niet kort. Het beschermingscircuit zou anders niet meer in werking kunnen treden wanneer het zou moeten worden geactiveerd.

- Tap geen spanning voor andere toestellen af door de isolatie van het spanningsdraad te verwijderen en het draad met een ander draad te verbinden. De capaciteit van het draad zou anders namelijk worden overschreden met oververhitting tot gevolg.

- Gebruik voor het vervangen van een zekering altijd een zekering met het op de zekeringhouder aangegeven aantal ampères.

- Om een verkeerde verbinding te voorkomen is de ingangskant van de IP-BUS aansluiting blauw gekleurd en de uitgangskant zwart. Verbind de overeenkomende kleuren met elkaar.

- Om ruis en storing te minimaliseren dient u de TV-antennekabel, radio-antennekabel en RCA-kabel zover mogelijk van elkaar verwijderd te houden.

- Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met andere apparatuur de handleidingen van beide producten en verbind de snoeren met dezelfde functie met elkaar.

Aansluiting netsnoer

Geel

Naar de aansluiting die altijd van stroom voorzien wordt onafhankelijk van de stand van het contact.

Rood

(Sluit deze draad alleen aan wanneer dit toestel in de STAND ALONE stand wordt gebruikt.) Naar de door het contact (12 Volt gelijkstroom) (ON/OFF) geregelde elektrische aansluiting.

Zwart (aarde)

Naar de (metalen) carrosserie van het voertuig.

Aansluitmethode

1. Doe de draad in de klem.

1. Maak de stekkerhelften met een kabeltang dicht.

Opmerking:

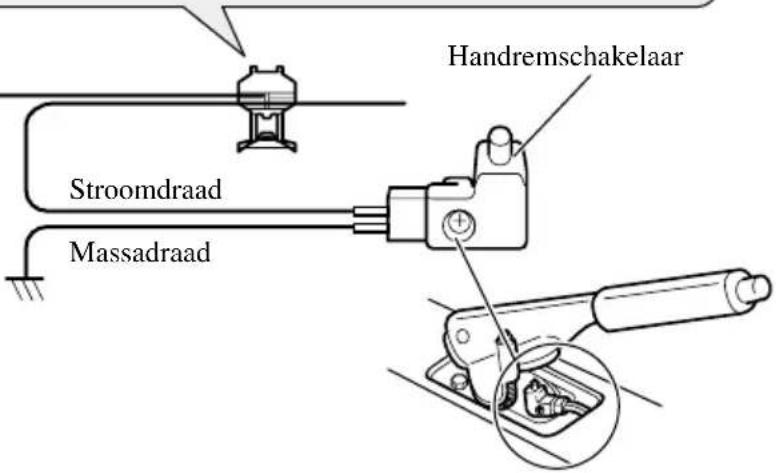

- De plaats waar de handremschakelaar zich bevindt, hangt af van het automodel. Zie het instructieboekje van de auto of vraag uw autodealer.

Licht groen

Via deze draad wordt de stand van de handrem (aangetrokken/ontspannen) doorgegeven.

De draad moet verbonden worden met de stroomaansluiting van de handremschakelaar.

Bij gebruik van dit toestel in de "SRC : OSD OFF" stand

AV-BUS kabel

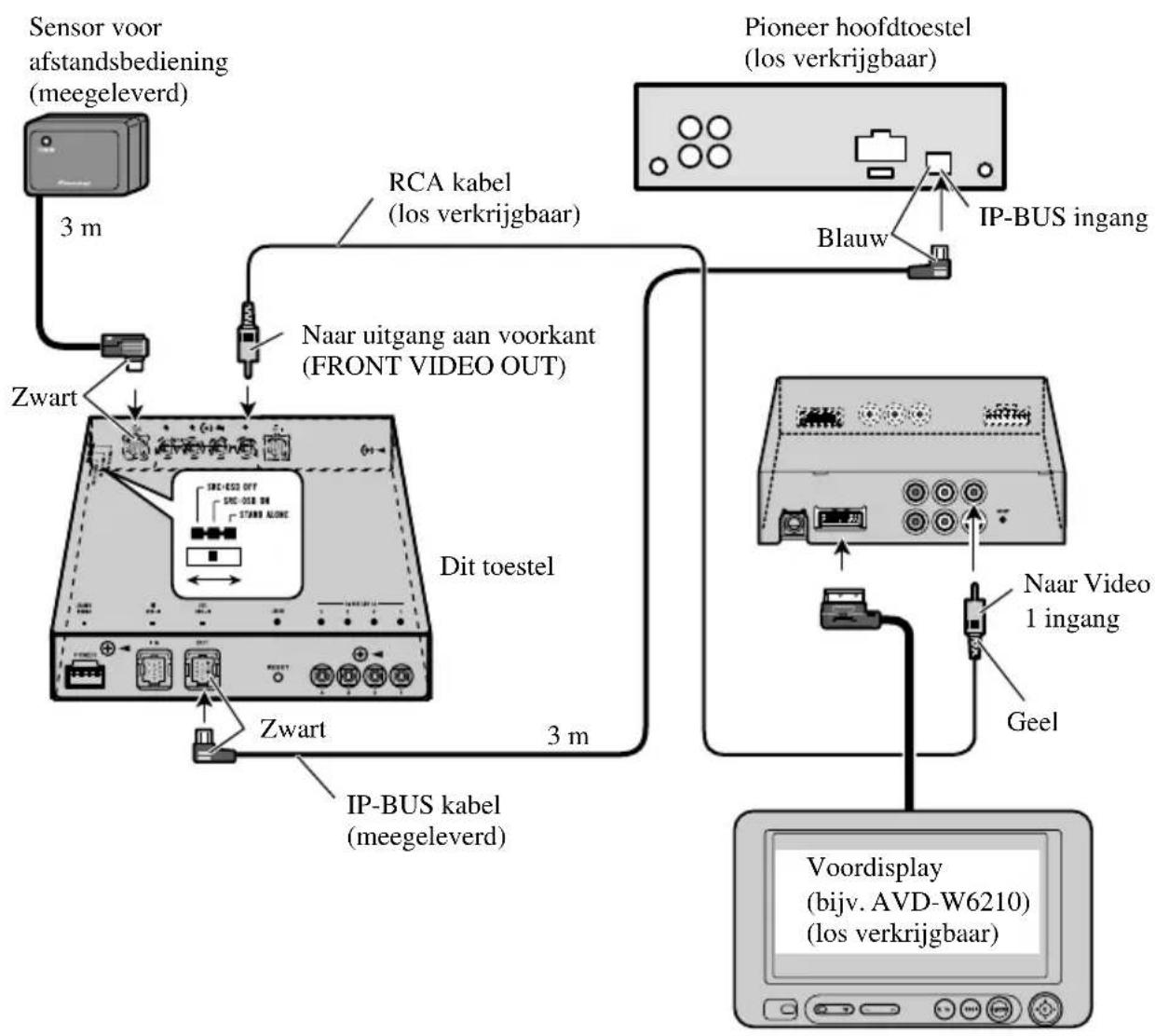

Bij gebruik van dit toestel in de "SRC : OSD ON" stand

Bij gebruik van dit toestel in de "STAND ALONE" stand

Dit toestel

TV-antenne aansluiting

Fig. 3

Aansluiting van het achter-display

Opmerking:

• Er wordt een uitgangssignaal geproduceerd voor een achterdisplay (Rear Display ON) wanneer de signaalbron van het hoofdtoestel is ingesteld op TV.
  Als de signaalbron voor het hoofdtoestel iets anders is dan TV, of wanneer het hoofdtoestel uit staat, kunt u met de POWER toets op de meegeleverde afstandsbediening de TV weergave alleen voor het achterdisplay in- of uitschakelen.
• Het audio uitgangssignaal via de achter-uitgangsaansluiting van dit product is mono.

Opmerking:

• Voor u het toestel definitief installeert, dient u de bedrading provisorisch aan te sluiten om te controleren of alle aansluitingen correct gemaakt zijn en of het systeem naar behoren functioneert.
• Gebruik uitsluitend de bij dit toestel geleverde onderdelen voor een juiste installatie. Het gebruik van andere, niet-gespecificeerde onderdelen kan een onjuiste werking tot gevolg hebben.
• Raadpleeg uw handelaar indien er voor het installeren gaten moeten worden geboord of andere veranderingen in de auto moeten worden gemaakt.
• Plaats het toestel ergens waar het beslist niet de bestuurder kan hinderen en geen letsel of problemen kan veroorzaken in geval van plotseling remmen.
• Bij het bevestigen van dit toestel moet u er goed op letten dat er geen draden of kabels tussen dit toestel en andere metalen onderdelen of voorwerpen in de buurt vastgekneld worden.
• Bevestig het toestel niet in de buurt van een verwarmingsrooster waar het aan hitte onderhevig is of bij de portieren waar het toestel nat zou kunnen worden. (Installeer het toestel nooit op de bovengenoemde plaatsen vanwege het gevaar voor storingen vanwege oververhitting.)
• Alvorens gaten te boren moet u altijd de plek achter het te boren gat controleren. Boor niet in gasleidingen, remleidingen, elektrische onderdelen en andere belangrijke onderdelen van de auto.
• Wanneer u het toestel in de cabine plaatst, moet u het goed vastzetten zodat het tijdens het rijden niet los kan schieten en mogelijk ongelukken of letsel zou kunnen veroorzaken.
• Bij het plaatsen van het toestel onder de voorstoel moet u controleren dat het het mechanisme voor het verschuiven van de stoel niet hindert. Leid alle draden en kabels zorgvuldig langs het mechanisme voor het verschuiven zodat ze niet worden vastgekneld en mogelijk kortsluiting veroorzaken indien de stoel wordt verschoven.

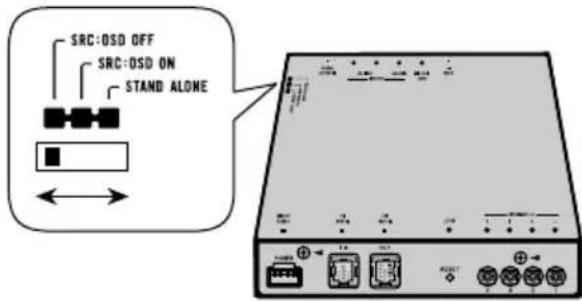

Omschakelen van de bedieningsfunctie

Zet voor de installatie met een dunne gewone schroevendraaier de schakelaar voor de bedieningsfunctie op de juiste stand voor de apparatuur waar u het toestel mee zult gebruiken.

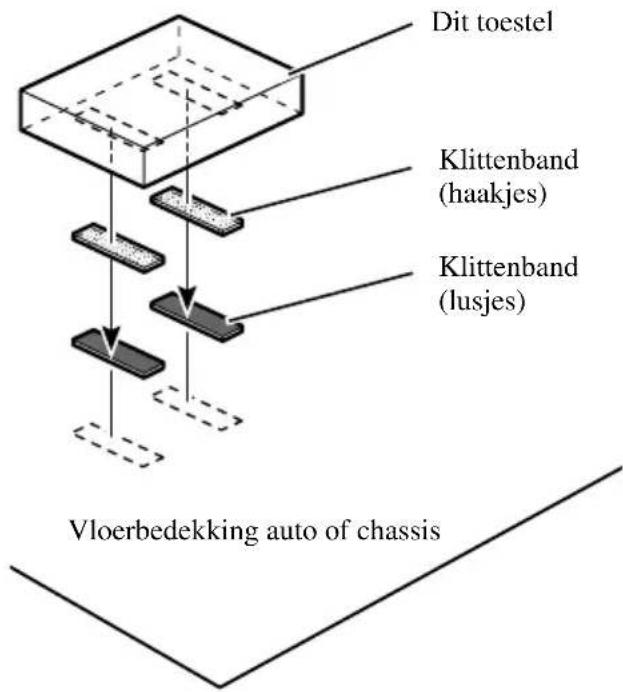

Installeren van het toestel

Plak in andere gevallen de kant met de haakjes van het meegeleverde klittenband aan de onderkant van de verborgen eenheid en plak de kant met de lusjes (meegeleverd) op de plek waar u het toestel wilt bevestigen.

Opmerking:

• Installatie direct op de vloerbedekking is mogelijk als het stukje van het klittenband met de haakjes op de vloerbedekking blijft plakken. Gebruik in dit geval niet het stukje klittenband met de lusjes.
• Reinig het oppervlak goed alvorens het velcroband op te plakken.
