MANUAL DE USUARIO GEX-P5700TVP PIONEER

Los colores de los cables de este producto se conforman con un nuevo código de colores.

Conexión de las unidades

Conexión del cable de alimentación ..... 2

En el uso de esta unidad en el modo “SRC: OSD OFF” 3

Cable AV-BUS 4

En el uso de esta unidad en el modo “SRC: OSD ON” 4

En el uso de esta unidad como "STAND ALONE" 5

Conexión a la antena de TV 6

Conexión de presentación visual trasera ..... 7

Instalación 8

Conmutación del modo de operación 8

Instalación de la unidad 8

Nota:

- Esta unidad es para vehículos con una batería de 12 voltios y masa negativa. Antes de montarlo en un autobús, camión o vehículo de recreación, compruebe el voltaje de la batería.

- Para evitar cortocircuitos en el sistema eléctrico, cerciórese de desconectar el cable de batería (−) antes de comenzar la instalación.

- Para los detalles sobre la conexión a otras unidades, refiérase al manual del propietario y luego haga las conexiones correctamente.

- Asegure el cableado con grapas de cable o cinta aisladora. Para proteger el cableado, envuelva con cinta aisladora alrededor del cableado en las partes en donde se apoya contra las partes metálicas.

- Pase y asegure todo el cableado de modo que no toque ninguna de la partes móviles, tales como engranaje de cambio, freno de mano y carriles del asiento. No pase el cableado por lugares que se calientan, tales como cerca una salida del calefactor. Si la aislación del cableado se derrite o se rompe, existe el peligro de que el cableado se ponga en cortocircuito con la carrocería del vehículo.

- No pase el conductor amarillo a través de un orificio en el compartimiento del motor para conectar a la batería. Esto dañará el material aislante del conductor y causará un cortocircuito peligroso.

- No ponga en cortocircuito ninguno de los conductores. Si lo hace, el circuito de protección fallará en el momento que deba funcionar.

- No alimente otro equipo cortando la aislación del conductor de suministro de alimentación de la unidad y enrollando en el conductor. La capacidad actual del conductor será excedida, ocasionando sobrecalentamiento.

- Cuando reemplace algún fusible, asegúrese de utilizar solamente un fusible del régimen especificado en el portafusible.

- Para evitar una conexión incorrecta, el lado de entrada del conector IP-BUS es azul, y el lado de salida es negro. Conecte los conectores de los mismos colores correctamente.

- Para minimizar el ruido ubique el cable de la antena de TV, el cable de la antena de radio y cable RCA tan alejados como sea posible uno de otro.

- Los cables para esta unidad y aquéllas para las unidades pueden ser de colores diferentes aun si tienen la misma función. En la conexión de este producto a otro, refiérase a los manuales suministrados de ambos productos y conecte los cordones que ofrecen la misma función.

Conexión del cable de alimentación

Amarillo

Al terminal con suministro constante de electricidad, independientemente de la posición del interruptor de encendido.

Rojo

(Conecte este cable sólo cuando se utilice la unidad en modo STAND ALONE.) Al terminal de energía eléctrica controlado por el interruptor de encendido del vehículo (12 V de CC.) ON/OFF.

Negro (masa)

A la carrocería del veículo (parte metálica).

Método de connexión

1. Apriete el cable. 2. Apriete

firmemente con alicates de punta de aguja.

Nota:

- La posición del freno de estacionamiento depende del modelo del vehículo. Para conocer detalles, consulte el manual del propietario del vehículo o a su concesionario.

Verde claro

Se utiliza para detectar el estado ON/OFF del freno de mano. Este cable debe conectarse al lado de alimentación del interruptor del freno de mano.

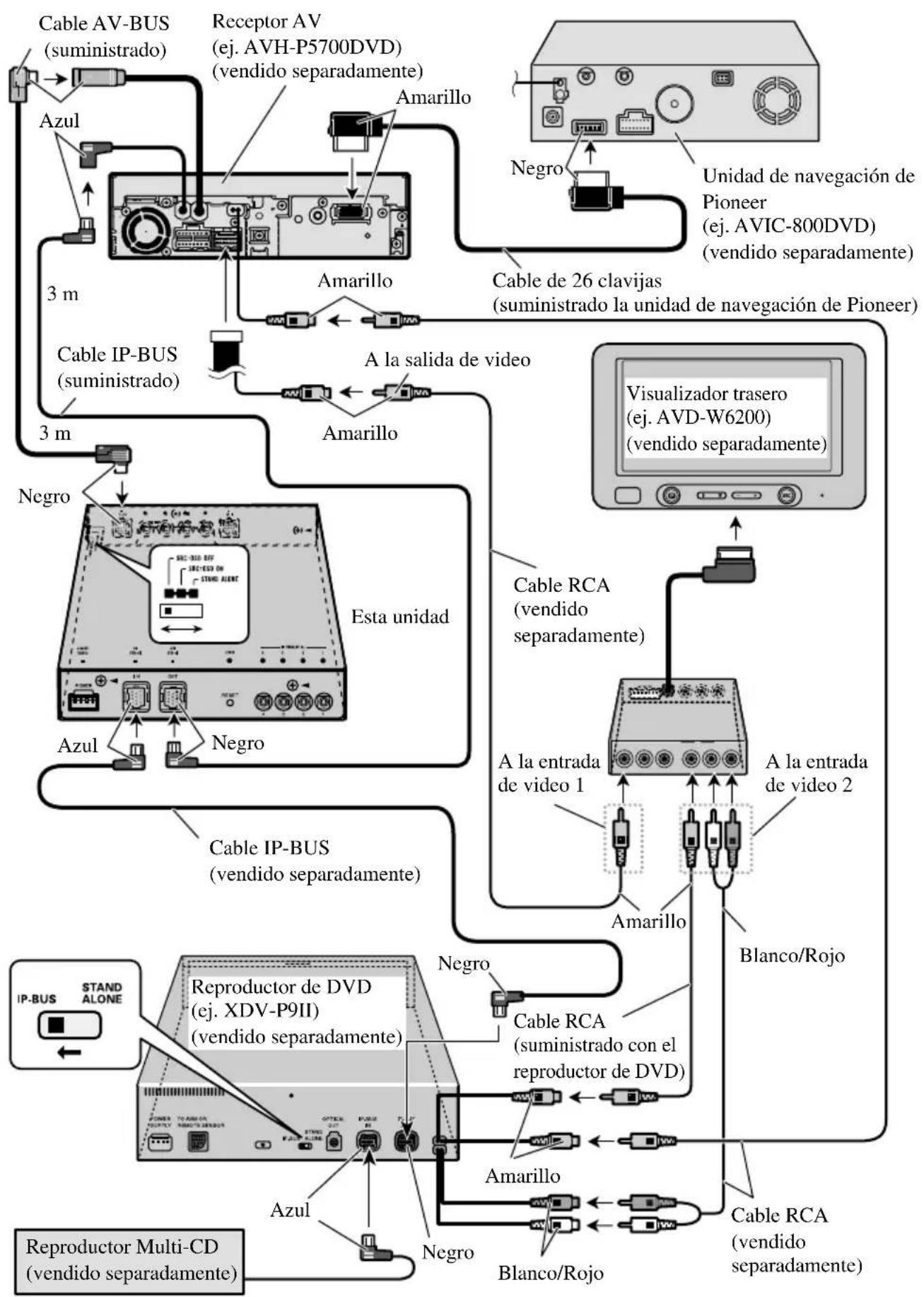

En el uso de esta unidad en el modo "SRC: OSD OFF"


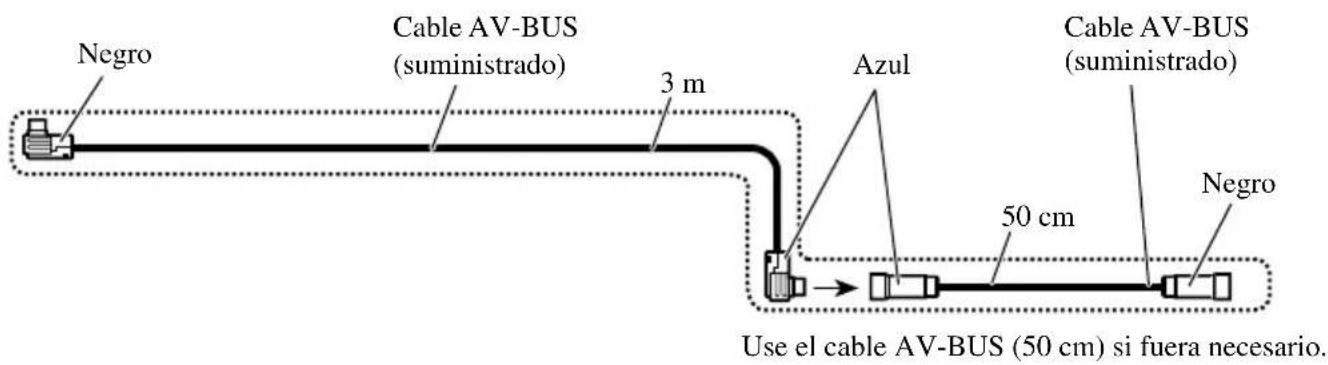

Cable AV-BUS

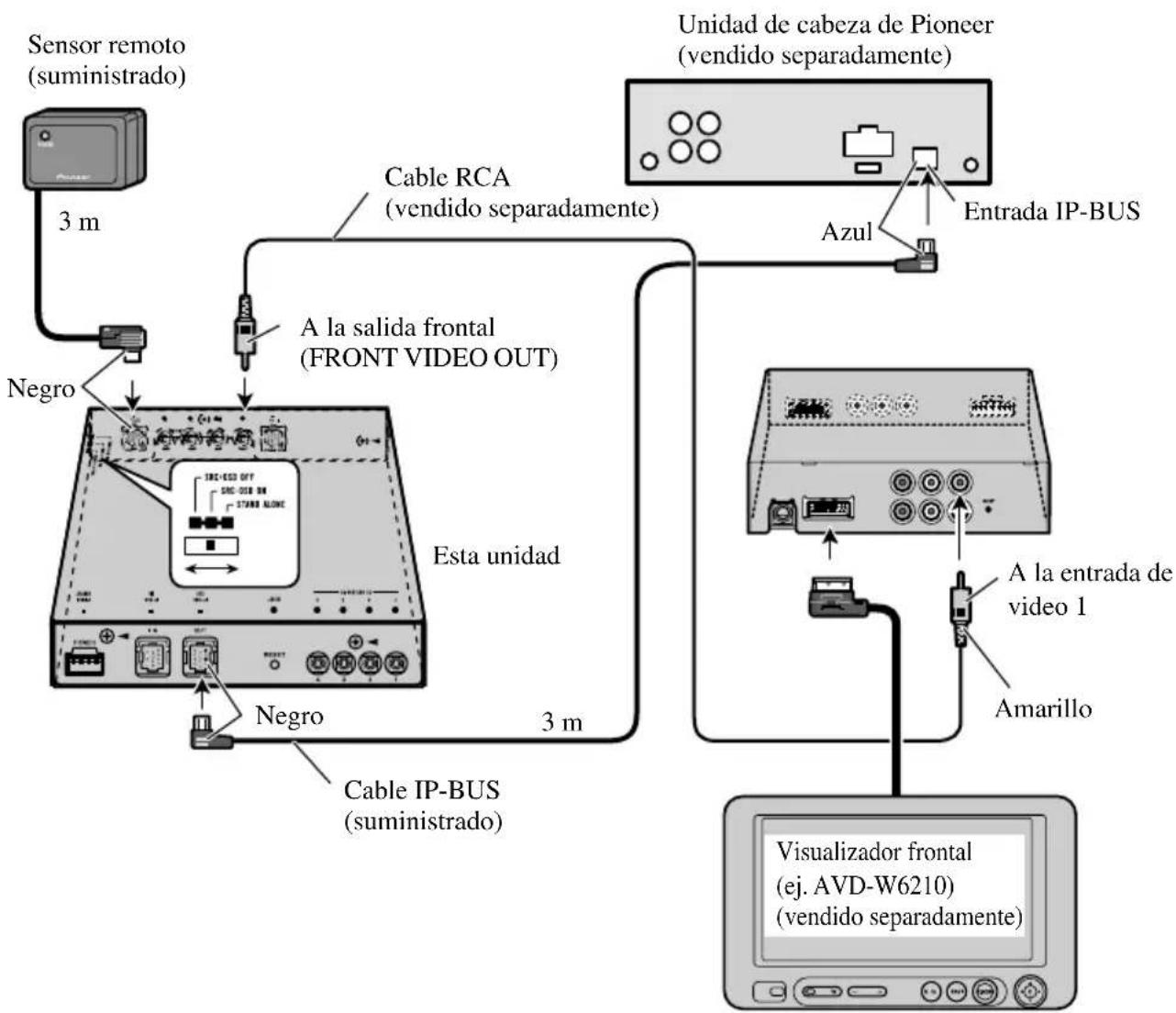

En el uso de esta unidad en el modo "SRC: OSD ON"


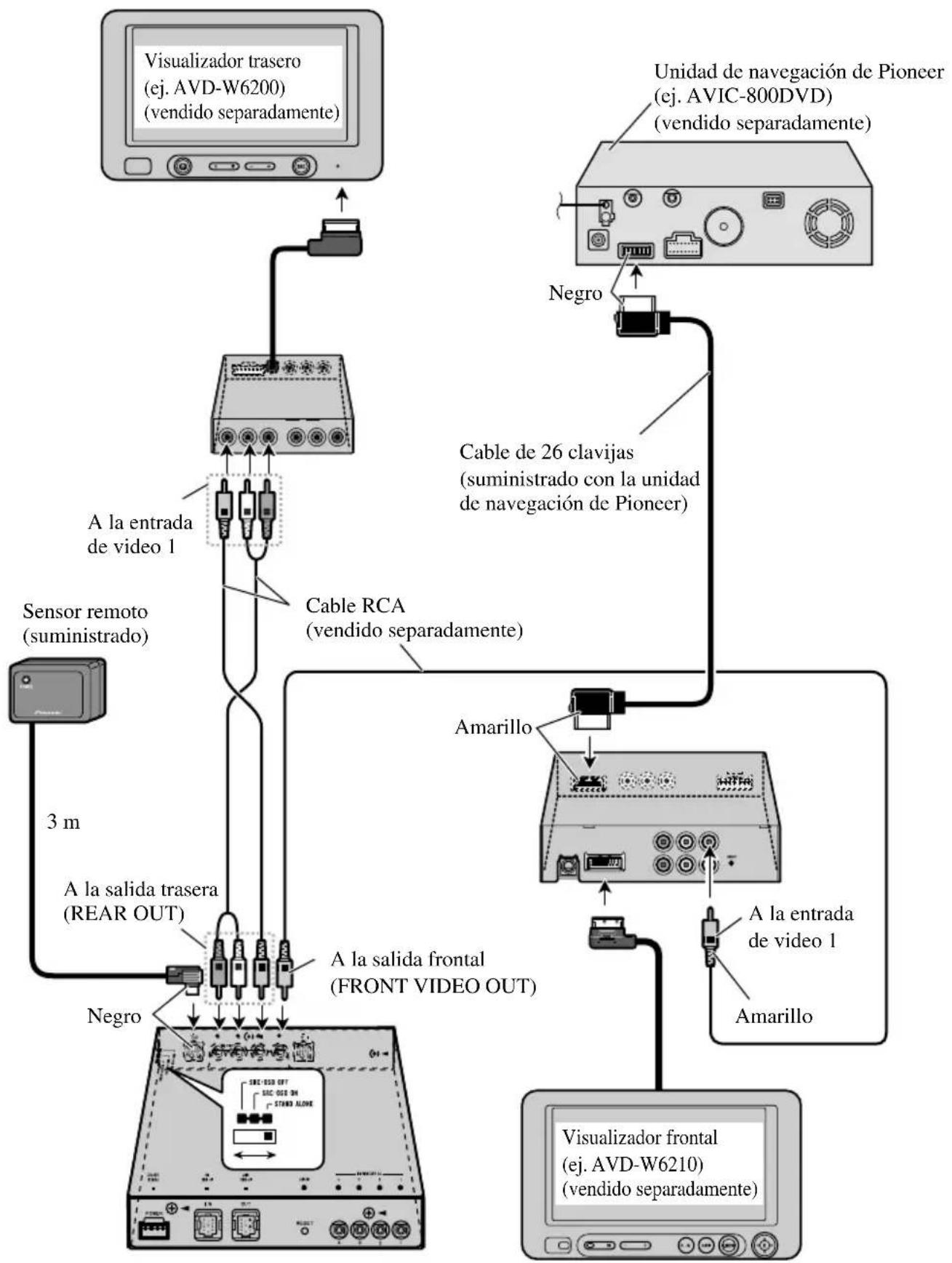

En el uso de esta unidad como "STAND ALONE"

Esta unidad

Conexión a la antena de TV

Fig. 3

Conexión de presentación visual trasera

Nota:

- La salida a la presentación visual trasera de este producto está encendida (en ON) cuando la fuente de la unidad principal está en TV. Si la fuente de la unidad principal es diferente a TV o la unidad principal está en OFF, pulse el botón POWER del mando a distancia proporcionado para poder utilizar la TV independientemente para la presentación visual trasera.

- La salida de audio trasera de este producto es monofónica.

Nota:

• Antes de la instalación final de la unidad, conecte provisionalmente el cableado para confirmar que las conexiones son correctas y el sistema funciona satisfactoriamente.
• Utilice solamente las partes incluídas con la unidad para asegurar una instalación adecuada. El uso de partes no autorizadas puede ocasionar fallas de funcionamiento.
• Si la instalación requiere del taladrado de orificios u otras modificaciones del vehículo, consulte con su agente o concesionario más cercano a su domicilio.
• Instale la unidad en donde no interfiera con el conductor y no pueda lesionar al pasajero en caso de una parada repentina, tal como una frenada de emergencia.
• Cuando monte esta unidad, cerciórese que ninguno de los cables queda aprisionado entre esta unidad y accesorios o partes metálicas circundantes.
• No monte esta unidad cerca de la salida del calefactor, en donde podría ser afectado por el calor o cerca de las puertas, en donde la lluvia podría salpicar sobre la misma. (Para evitar el riego de fallos de funcionamiento producidos por las altas temperaturas, evite la instalación en los lugares arriba.)
• Antes de taladrar cualquier orificio de montaje siempre compruebe lo que hay detrás en donde desea taladrar los orificios. No taladre en la línea de combustible, cableado eléctrico u otras partes importantes.
• Si esta unidad es instalada en el compartimiento de pasajeros, fíjela seguramente de modo que no se desprenda mientras el automóvil se encuentra en movimiento, y pueda ocasionar lesiones o accidentes.
• Si esta unidad se instale bajo un asiento delantero, cerciórese de que no obstruye el movimiento del asiento. Pase todos los cables y conductores cuidadosamente a través de los mecanismo deslizantes, de modo que no queden aprisionados o atrapados en el mecanismo y ocasionen un corto circuito.

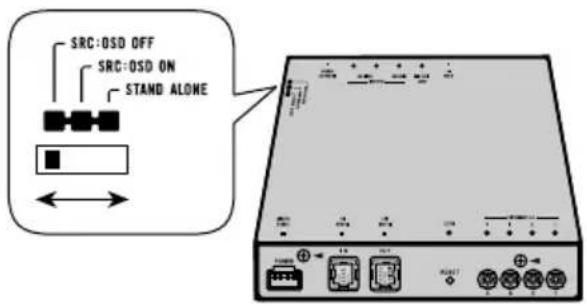

Conmutación del modo de operación

Antes de la instalación, usando un destornillador de punta plana, cambie la posición del interruptor del modo de operación situado en esta unidad a la adecuada para el componente que usted está utilizando.

Instalación de la unidad

Pegue la cinta Velcro (suministrada) sobre la parte inferior de la unidad oculta-alejada y pegue la cinta Velcro blanda (suministrada) sobre el sitio de instalación.

Nota:

• La instalación directa sobre la alfombra es posible si la cinta Velcro dura puede adherirse a la alfombra. En este caso, no utilice cinta Velcro blanda.
• Limpie completamente la superficie antes de fijar la cinta adherente o Velcro.
