Tipo di prodotto	Decoder digitale
Marca	Pioneer
Modello	GEX-P5700TVP
Dimensioni (L × A × P)	180 × 40 × 130 mm
Peso	0,5 kg
Alimentazione	12 V CC (alimentatore incluso)
Consumo elettrico	8 W
Standard di trasmissione	DVB-T, DVB-T2
Risoluzione massima	1080p
Connettori di ingresso	Antenna RF, ingresso AV (RCA)
Connettori di uscita	HDMI, AV (RCA), audio digitale ottico
Funzioni principali	Ricezione TV digitale terrestre, teletext, lista canali, ricerca automatica
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi operazione di pulizia. Non esporre all'umidità.
Ricambi e riparabilità	Pezzi disponibili tramite assistenza Pioneer. Riparazione possibile da un professionista.
Informazioni generali	Progettato per uso automobilistico o domestico. Compatibile con i sistemi audio Pioneer.

Domande frequenti - GEX-P5700TVP PIONEER

Come installare il decoder GEX-P5700TVP nella mia auto?

Collegare l'antenna RF all'ingresso ANT IN, collegare l'uscita AV al monitor, quindi collegare l'alimentazione 12 V. Eseguire una ricerca automatica dei canali dal menu.

Posso usare questo decoder a casa?

Sì, con un alimentatore 12 V (non incluso) e un'antenna UHF, funziona come un decoder TNT domestico.

Quali tipi di canali posso ricevere?

Riceve i canali digitali terrestri (TNT) in DVB-T/DVB-T2, a seconda della regione.

Cosa fare se non viene trovato nessun canale?

Verificare il collegamento dell'antenna, la copertura nella zona, quindi avviare una ricerca automatica dal menu.

Come aggiornare la lista dei canali?

Accedere al menu Impostazioni > Ricerca canali > Automatica per aggiornare la lista.

Il decoder non si accende, cosa fare?

Verificare il collegamento dell'alimentazione e il fusibile. Se il problema persiste, contattare il supporto Pioneer.

Posso collegare il decoder a un monitor HDMI?

Sì, utilizzare l'uscita HDMI (cavo non incluso) per una qualità HD fino a 1080p.

Quali cavi sono inclusi?

Il decoder viene fornito con un cavo di alimentazione e un cavo AV (RCA). Il cavo HDMI è opzionale.

Come pulire il decoder?

Utilizzare un panno morbido e asciutto. Non utilizzare mai solventi o prodotti liquidi.

Dove trovare i ricambi?

Contattare il servizio assistenza Pioneer o un rivenditore autorizzato per ordinare i pezzi.

MANUALE UTENTE GEX-P5700TVP PIONEER

Questo prodotto è conforme ai nuovi codici colori.

Collegamento degli apparecchio ..... 1

Connessione del cavo di alimentazione ..... 2

Durante l'utilizzo di questo apparecchio in modalità "SRC: OSD OFF" 3

Cavo AV-BUS 4

Durante l'utilizzo di questo apparecchio in modalità “SRC: OSD ON” 4

Durante l'utilizzo di questo apparecchio in modalità “STAND ALONE” .... 5

Collegamenti dell'antenna TV 6

Collegamenti per lo schermo ad uso dei sedili posteriori .... 7

Installazione 8

Conversione della modalità di funzionamento .... 8

Installazione dell'apparecchio 8

Nota:

- Questo apparecchio è destinato ad autovetture con batterie a 12 volt con messa a terra negativa. Prima di procedere all'installazione in veicoli quali fuoristrada, autocarri o autobus, verificare la tensione della batteria.

- Per evitare cortocircuiti nel sistema elettrico, staccare sempre il cavo negativo della batteria (–) prima di procedere all'installazione.

- Per dettagli sul collegamento degli altri apparecchi consultare sempre il manuale di istruzioni per il funzionamento, e procedere ai collegamenti in modo corretto.

- Fissare sempre i cavi con appositi morsetti o con del nastro adesivo. Per proteggere i cavi, avvolgere del nastro adesivo attorno ai cavi nei punti in cui questi si trovano a contatto con parti metalliche.

- Istradare i cavi e fissarli in modo che non vengano a contatto con parti mobili della vettura quali la leva del cambio, le leva del freno a mano e le rotaie dei sedili. Non far passare i cavi nelle vicinanze di luoghi soggetti a riscaldamento, come ad esempio nelle vicinanze delle bocche dell'aria di riscaldamento. In caso di scioglimento o attorcigliamento dell'isolante dei cavi, possono verificarsi corti circuiti con il corpo del veicolo.

- Non far passare il cavo giallo attraverso un foro per inserirlo nel vano motore per collegare la batteria. Questo danneggia la guaina isolante del cavo e può causare un cortocircuito molto pericoloso.

- Non accorciare i cavi. In caso contrario il circuito di protezione potrebbe non funzionare a dovere in caso di necessità.

- Non fornire mai corrente a qualsiasi altro apparecchio tagliando l'isolante del cavo di alimentazione e collegandovi direttamente l'apparecchio. La capacità del cavo di alimentazione può risultare superata, con conseguente surriscaldamento del cavo stesso.

- Durante la sostituzione del fusibile usare solamente fusibili della capacità prescritta e indicata sul portafusibile.

- Per evitare errori nei collegamenti, il lato di ingresso del connettore IP-BUS sono stati colorati in blu, ed il lato di uscita in nero. Collegare correttamente i connettori dello stesso colore.

- Per minimizzare le interferenze, installare il cavo dell'antenna TV, il cavo dell'antenna radio ed il cavo RCA quanto più possibile lontani gli uni dagli altri.

- I cavi per questo apparecchio e quelli per altri apparecchi possono avere colori diversi, pur svolgendo la stessa funzione. Per il collegamento di questo apparecchio ad un'altro, vedere i manuali di entrambi gli apparecchi, e provvedere al collegamento dei cavi aventi la stessa funzione.

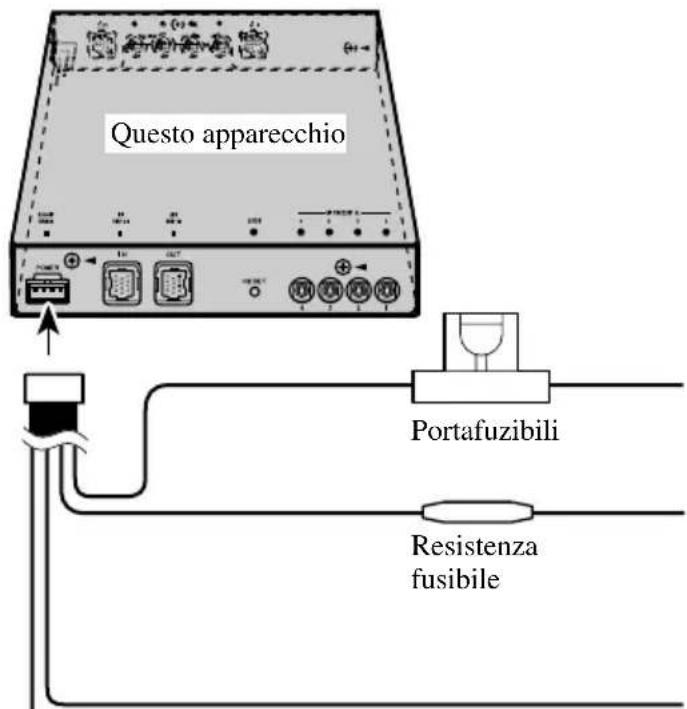

Connessione del cavo di alimentazione

Giallo

Al terminale constantemente alimentato, qualunque sia la posizione della chiave d'accensione.

Rosso

(Collegare questo cavo solo quando questo apparecchio viene utilizzato in modalità STAND ALONE.)

Collegare alla chiave d'avviamento ON/OFF (12 V di c.c.).

Nero (massa)

Al telaio (parte metallica) dell'automobile.

Metodo di collegamento

1. Fissare il cavo. 2. Fissare

- La posizione dell'interruttore freno a mano dipende dal modello di veicolo. Per dettagli consultare il manuale del veicolo o il concessionario.

Luce verde

Usato per individuare lo stato attivato (ON)/disattivato (OFF) del freno a mano. Questo cavo deve essere collegato al lato alimentazione dell'interruttore freno a mano.

Durante l'utilizzo di questo apparecchio in modalità "SRC: OSD OFF"

Cavo AV-BUS

Durante l'utilizzo di questo apparecchio in modalità "SRC: OSD ON"

Durante l'utilizzo di questo apparecchio in modalità "STAND ALONE"

Questo apparecchio

Collegamenti dell'antenna TV

Fig. 3

Collegamenti per lo schermo ad uso dei sedili posteriori

Nota:

• L'uscita verso il Display Posteriore di questo prodotto è ON quando la sorgente dell'Unità Principale è la TV.

Se la sorgente dell'Unità Principale è di qualsiasi tipo ad eccezione della TV o l'Unità Principale è OFF, pre- mendo il tasto POWER sul telecomando fornito, per il Display Posteriore diviene possibile utilizzare la TV indipendentemente.

- Il segnale disponibile all'uscita posteriore di questo apparecchio è monofonico.

Nota:

• Prima di eseguire l'installazione definitive, collegare temporaneamente i cavi per assicurarsi che i collegamenti siano corretti e che il sistema funzioni correttamente.
• Realizzare una installazione appropriata facendo uso delle sole parti fornite insieme a questo apparecchio. L'uso di pezzi non autorizzati può essere all'origine di disfunzioni.
• Se l'installazione richiede l'apertura di fori, o altre modifiche al veicolo, rivolgersi ad un rivenditore.
• Installare l'apparecchio in un luogo dove non risulti di impedimento ai movimenti del guidatore, e non abbia a causare lesioni ai passeggeri in caso di arresti improvvisi del veicolo per situazioni di emergenza.
• Nel corso dell'installazione verificare che i cavi non vengano a trovarsi strizzati fra l'apparecchio stesso e le montature ed altri infissi di metallo circostanti.
• Non installare l'apparecchio nelle vicinanze della bocca del riscaldamento, dove potrebbe subire l'influenza del flusso di aria calda, o nelle vicinanze delle portiere, dove potrebbe trovarsi esposto alla pioggia. (Mai installare nei luoghi sopra descritti a causa del pericolo di malfuzionamento dovuto alle alte temperature.)
• Prima di aprire un foro, verificare sempre il lato opposto del pannello dove si intende effettuare la perforazione. Non aprire fori sulle linee dei tubi del carburante o dei freni, sui cablaggi elettrici, e su altre parti importanti per il funzionamento del veicolo.
• Se l'apparecchio viene montato all'interno dell'abitacolo della vettura, ancorarlo saldamente, in modo che non abbia a staccarsi mentre la vettura è in movimento, causando possibili lesioni agli occupanti, o incidenti stradali.
• Se l'apparecchio viene installato sotto uno dei sedili anteriori, verificare che la posizione non blocchi il movimento del sedile stesso. Istradare tutti i cavi con cura all'intorno del meccanismo di scorrimento, in modo che non vengano a trovarsi presi nei meccanismi, con conseguenti possibili corti circuiti.

Conversione della modalità di funzionamento

Prima dell'installazione, utilizzare un cacciavite sottile a punta standard per convertire la modalità di funzionamento su questo apparecchio nella posizione adatta al componente con il quale lo si sta utilizzando.

Installazione dell'apparecchio

Far aderire il nastro velcro rigido (in dotazione) al fondo dell'unità nascosta, facendo invece aderire il nastro velcro morbido alla base del luogo di installazione.

Nota:

• È possibile installarla direttamente sul tappetino se il nastro velcro rigido lo permette. Non utilizzare, in questo caso, il nastro velcro morbido.
• Pulire accuratamente la superficie prima di applicarvi il nastro autoadesivo.
