BEDIENUNGSANLEITUNG GEX-P5700TVP PIONEER
Dieses Produkt entspricht den neuen Kabelfarben.
Anschließen der Geräte 1
Anschluss des Stromversorgungskabels 2
Wenn dieses Gerät im Modus „SRC: OSD OFF“ verwendet wird ...... 3
AV-BUS-Kabel 4
Wenn dieses Gerät im Modus „SRC: OSD ON“ verwendet wird .... 4
Wenn dieses Gerät im Modus „STAND ALONE“ verwendet wird ...... 5
Fernsehantennen-Anschluß 6
Anschluß des hinteren Displays 7
Einbau 8
Umschaltung des Bedienungsmodus .... 8
Einbau des Geräts 8
Hinweis:
- Dieses Gerät ist für Fahrzeuge mit 12-Volt-Batterie und negativer Erdung konzipiert. Vor dem Einbau in ein Freizeitfahrzeug, einen LKW oder Bus die Batteriespannung überprüfen.
- Um Kurzschlüsse bei der elektrischen Anlage zu vermeiden, unbedingt das Massekabel (–) vor der Montage abtrennen.
- Einzelheiten zum richtigen Anschluß anderer Geräte entnehmen Sie bitte dem Fahrer-Handbuch.
- Kabel mit Kabelklemmen oder Klebeband sichern. Zum Schutz der Kabel diese an Berührungsstellen mit Metallteilen mit Klebeband umwickeln.
- Alle Kabel so verlegen und sichern, daß sie keine beweglichen Teile wie z.B. Schaltung, Handbremse und Sitzschienen, berühren können. Kabel nicht an Stellen verlegen, die heiß werden können, wie z.B. in der Nähe eines Warmluft-Auslasses. Wenn eine Kabelisolierung schmilzt oder beschädigt ist, besteht die Gefahr eines Kurzschlusses zu Fahrzeugmasse.
- Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluß an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr gefährlichen Kurzschluß führen kann.
- Kabel nicht kurzschließen. Anderenfalls kann die Schutzschaltung gerade dann versagen, wenn sie benötigt werden würde.
- Niemals Strom einem anderen Gerät zuführen, indem die Stromversorgungsleitung des Geräts abisoliert und die Leitung angezapft wird. Die Belastbarkeit der Leitung wird überschritten, wodurch übermäßige Wärme erzeugt wird.
- Als Ersatzsicherungen nur solche verwenden, die mit dem Nennwert übereinstimmen, der auf dem Sicherungshalter angegebenen ist.
- Zur Vermeidung falscher Anschlüsse ist die Eingangsseite des IP-BUS-Steckverbinders blau, die Ausgangsseite schwarz. Steckverbinder gleicher Farbe richtig anschließen.
- Um gegenseitige Störungen zu minimieren, Fernsehantennenkabel, Radioantennenkabel und RCA-Kabel möglichst weit voneinander entfernt halten.
- Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluss dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Bedienungsanleitungen die Kabel mit derselben Funktion verbinden.
Anschluss des Stromversorgungskabels

Gelb
An eine Stromversorgung anschließen, die unabhängig vom Zündschloss immer Strom führt.
Rot
(Schließen Sie diese Leitung nur an, wenn dieses Gerät im STAND ALONE Modus verwendet wird.)
An eine Stromversorgung anschließen,
(12 V Gleichstrom), die mit dem Zündschloss ein- und ausgeschaltet wird.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Anschlussmethode

- Klemmen Sie das Kabel fest.


- Fest mit einer Nadelzange einklemmen.
Hinweis:
- Die Position des Parkbremsschalters hängt vom Fahrzeugmodell ab. Einzelheiten entnehmen Sie aus der technischen Dokumentation des Fahrzeugs oder erfragen sie beim Händler.
Hellgrün
Dieser Anschluss dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsenschalters anzuschließen.
Stromversorgungsseite
Masseseite
Handbremsenschalter

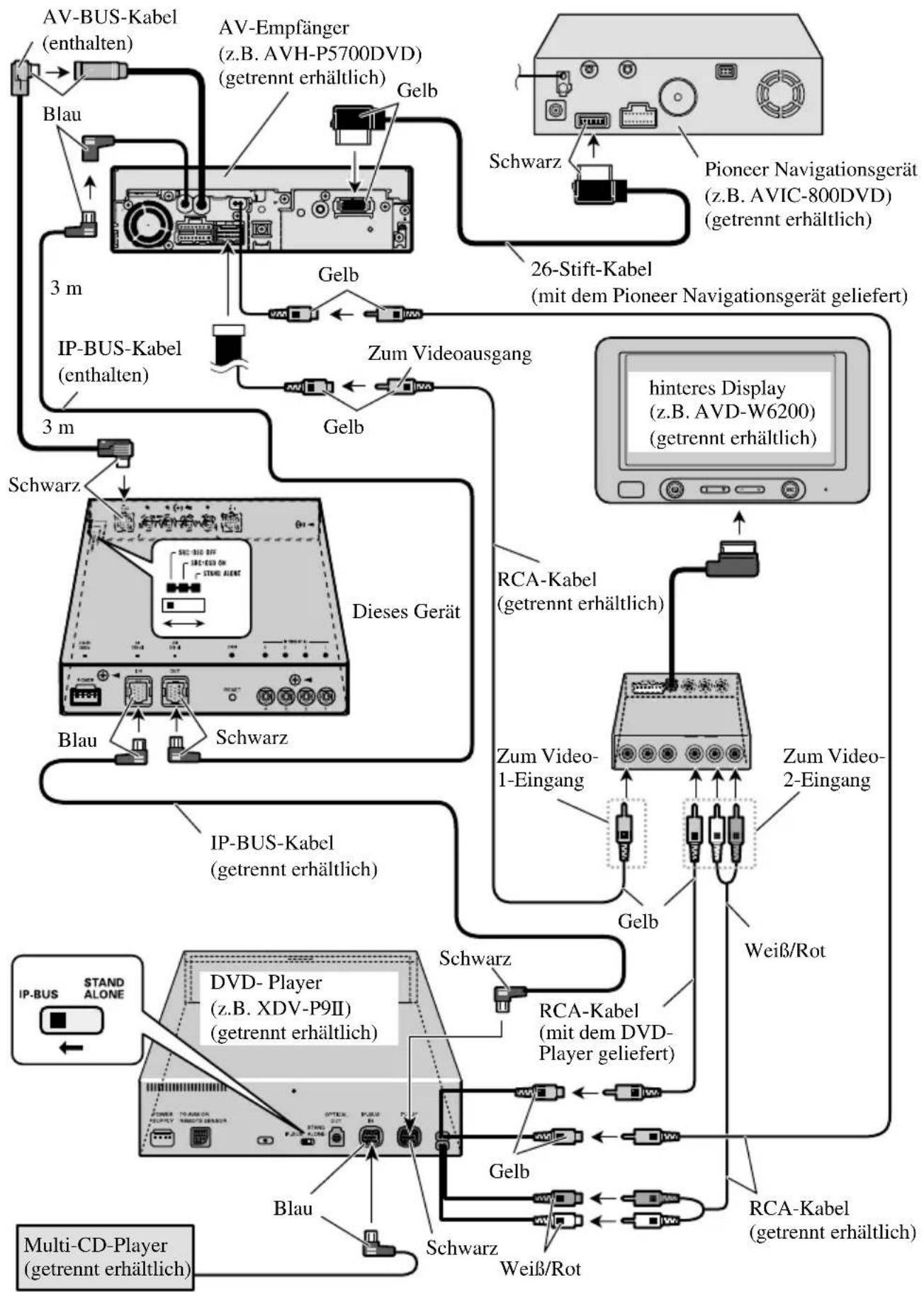

Wenn dieses Gerät im Modus „SRC: OSD OFF“ verwendet wird
AV-BUS-Kabel

Verwenden Sie falls nötig das AV-BUS-Kabel (50 cm).
Wenn dieses Gerät im Modus „SRC: OSD ON“ verwendet wird
Wenn dieses Gerät im Modus „STAND ALONE“ verwendet wird
Dieses Gerät
Fernsehantennen-Anschluß

Fig. 3
Anschluß des hinteren Displays
Hinweis:
- Der Ausgang zum hinteren Display dieses Produkts ist eingeschaltet, wenn die Quelle des Hauptgeräts auf TV gestellt ist.
Wenn die Quelle des Hauptgeräts auf ein anderes Gerät als auf TV gestellt oder das Hauptgerät ausgeschaltet ist, drücken Sie auf der mitgelieferten Fernbedienung den POWER-Knopf, damit Sie die TV-Funktion unabhängig vom hinteren Display verwenden können. - Der Ausgang vom Heck-Audio-Ausgang dieses Produkts ist Mono.

Hinweis:
- Schließen Sie vor dem endgültigen Einbau des Gerätes die Leitungen vorübergehend an, um sich zu vergewissern, dass alles richtig angeschlossen ist und das System einwandfrei funktioniert.
- Um richtige Montage zu gewährleisten, nur die mit dem Gerät mitgelieferten Teile verwenden. Durch den Gebrauch von nicht zugelassenen Teilen können Funktionsstörungen verursacht werden.
- Setzen Sie sich mit einem Händler in Ihrer Nähe in Verbindung, wenn die Montage Bohren von Löchern oder andere Modifikationen am Fahrzeug erfordert.
- Das Gerät so montieren, daß es den Fahrer nicht behindern und im Falle einer Notbremsung den Beifahrer nicht verletzen kann.
- Bei Montage des Geräts sicherstellen, daß keine Leitung zwischen dem Gerät und umgebenden Metallteilen oder Beschlägen eingeklemmt wird.
- Das Gerät nicht in der Nähe eines Warmluftauslasses, wo es durch Wärme beeinträchtigt werden könnte, oder in der Nähe der Türen montieren, wo es bei Regen Feuchtigkeit ausgesetzt sein könnte. (Vermeiden Sie die Installation an obigen Orten, weil sonst die Gefahr von Funktionsstörungen wegen hoher Temperaturen besteht.)
- Bevor irgendwelche Montagelöcher gebohrt werden, stets nachkontrollieren, was sich hinter der vorgesehenen Bohrstelle befindet. Darauf achten, nicht in Kraftstoffleitung, Bremsleitung, ein elektrisches Kabel oder andere wichtige Teile zu bohren.
- Falls dieses Gerät im Beifahrerraum montiert wird, muß es sicher verankert werden, so daß es sich während der Fahrt nicht lösen und Verletzungen bzw. einen Unfall verursachen kann.
- Falls dieses Gerät unter einem Vordersitz montiert wird, sicherstellen, daß der Sitz nach wie vor voll verschoben werden kann. Alle Kabel sorgfältig um den Verschiebemechanismus verlegen, so daß sie sich nicht verfangen oder eingeklemmt werden können, um Kurzschlüsse zu vermeiden.
Umschaltung des Bedienungsmodus
Verwenden Sie vor dem Einbau einen dünnen Standardschraubenzieher, um den Betriebsmodusumschalter des Gerätes in die entsprechende Position für die Komponente zu schalten, mit der Sie es verwenden wollen.

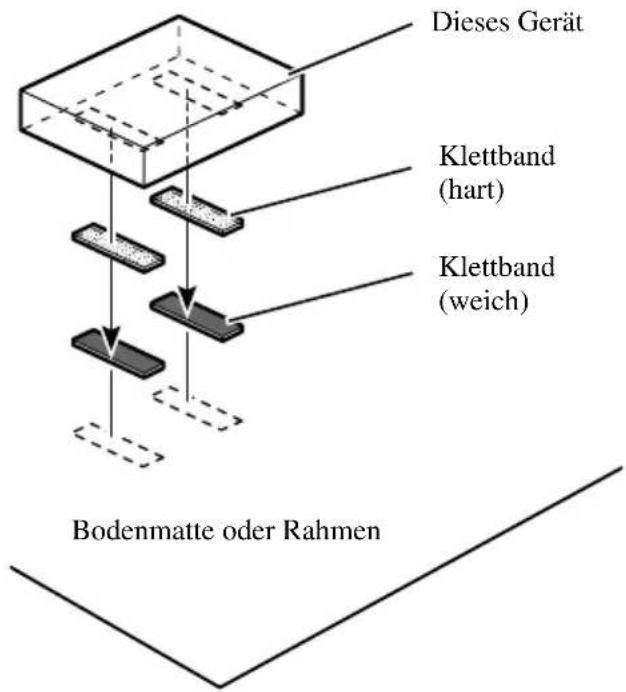

Das harte Klettband (mitgeliefert) an der Unterseite der Hideaway-Einheit, und das weiche Klettband (mitgeliefert) an der Installationsfläche anbringen.

Hinweis:
- Direkte Installation auf dem Teppichboden ist möglich, wenn das harte Klettband am Teppich haftet. In diesem Fall nicht das weiche Klettband verwenden.
- Vor Anbringen des Klettbands die Haftfläche gründlich säubern.
