Producttype	Universele interfacemodule voor Heatronic 3-ketel
Merk	Junkers (Bosch)
Model	IUM 1
Voeding	BUS: 15 V DC; IUM: 230 V AC; Regelaar: 10-24 V DC; Extern veiligheidsapparaat: 230 V AC
Max. opgenomen vermogen	4 A
Max. uitgangsvermogen per aansluiting	120 W
Toegestane omgevingstemperatuur	0 ... 50 °C
Beschermingsgraad	IP44
Norm	CE
Afmetingen (L x H x D)	Ongeveer 120 x 80 x 40 mm (schatting)
Gewicht	Ongeveer 150 g (schatting)
Hoofdfuncties	Afzuigkap, rookklep, luchtklep voor verbrandingslucht, badkamerafzuiger, magneetventiel voor vloeibaar gas, extra mechanische begrenzer, externe storingsmelding
Compatibiliteit	Ketels met BUS-compatibele Heatronic 3-regeling, regelaars FW 100/200/500, thermostaten FR 10/100/110/110F, afstandsbedieningen FB 10/100
Installatie	Wandmontage of railmontage, door erkende installateur
Onderhoud en reiniging	Geen specifiek onderhoud vereist. Controleer periodiek de aansluitingen en de bedrijfsindicator.
Veiligheid	Voeding uitschakelen voor installatie. Volg de aansluitschema's. Niet monteren in vochtige ruimtes.
Onderdelen en repareerbaarheid	Lijst met reserveonderdelen verkrijgbaar bij de Junkers-service. Het apparaat is repareerbaar door een specialist.
Maximale BUS-kabellengte	300 m met doorsnede 1,5 mm²
Codering	Door insteekbruggen om functies te selecteren
Beschermingsgraad voor/na demontage	IP44 / IP20 (indien achterwand open)

Veelgestelde vragen - IUM 1 Junkers

Wat is de rol van de IUM 1-module van Junkers?

De IUM 1-module verzorgt de communicatie tussen een Heatronic 3-ketel en externe veiligheidsapparaten (afzuigkap, rookklep, magneetventiel, enz.). Het coördineert hun werking met de ketel.

Welke functies zijn beschikbaar met de IUM 1?

De mogelijke functies omvatten: afzuigkap, rookklep, luchtklep voor verbrandingslucht, badkamerafzuiger, magneetventiel voor vloeibaar gas, extra mechanische begrenzer en externe storingsmelding. De selectie gebeurt door codering met behulp van bruggen.

Hoe installeer ik de IUM 1?

De installatie moet worden uitgevoerd door een erkende installateur. Schakel voor elke ingreep de 230 V AC-voeding van de ketel en de BUS-componenten uit. Monteer het apparaat aan de muur of op een montagerail en sluit de kabels aan volgens het aansluitschema dat overeenkomt met de gekozen codering.

Wat te doen als de bedrijfsindicator van de IUM 1 uit is?

Als de indicator permanent uit is, controleer dan de elektrische voeding en vervang indien nodig de zekering (zie figuur 21, pagina 38 van de handleiding). Zorg ervoor dat de spanning is hersteld.

Wat betekent een knipperende bedrijfsindicator op de IUM 1?

Een knipperen geeft aan dat de ketel is geblokkeerd. De uitgangen van de afzuigkap en de storingsmelding worden dan geactiveerd. Raadpleeg het storingsbericht op de regelaar en volg de instructies in de handleiding van de regelaar om het probleem op te lossen.

Hoe codeer ik de IUM 1 voor een specifieke functie?

De codering gebeurt met behulp van insteekbruggen op de printplaat. Open de behuizing (na het uitschakelen van de voeding), plaats de bruggen volgens tabel 1 van de handleiding, sluit de behuizing en schakel de voeding weer in. De indicator moet dan continu branden.

Wat is de maximale lengte van de BUS-kabel tussen de ketel en de IUM 1?

De maximale lengte is afhankelijk van de kabeldoorsnede: tot 300 m met een doorsnede van 1,5 mm². Gebruik indien nodig afgeschermde kabels om elektromagnetische interferentie te voorkomen.

Kan ik de IUM 1 gebruiken met elke Junkers-ketel?

Nee, de IUM 1 is alleen compatibel met ketels die zijn uitgerust met een BUS-compatibele Heatronic 3-regeling. Raadpleeg de handleiding voor de lijst met compatibele regelaars en thermostaten (FW 100, FW 200, FW 500, FR 10/100/110/110F, FB 10/100).

Hoe sluit ik een afzuigkap aan met de IUM 1?

Voor de functie afzuigkap codeert u de IUM 1 met de juiste brug (zie tabel 1, codering 0 of 1). Sluit de afzuigkap aan op de klemmen A1 en A2 volgens het aansluitschema van figuur 10. Wanneer de ketel om warmte vraagt, wordt de afzuigkap uitgeschakeld.

Waar vind ik reserveonderdelen voor de IUM 1?

Reserveonderdelen zijn verkrijgbaar bij de Junkers-informatiedienst. Raadpleeg de apart meegeleverde lijst met reserveonderdelen of neem contact op met de Junkers-klantenservice.

GEBRUIKSAANWIJZING IUM 1 Junkers

nl Installatiehandleiding 26

Inhaltsverzeichnis

1 Veiligheidsaanwijzingen en toelichting van de symbolen 27

1.1 Voor uw veiligheid 27

1.2 Verklaring symbolen 27

2 Gegevens over het toebehoren 28

2.1 Gebruik volgens de voorschriften 28

2.2 Leveringsomvang

2.3 Combinatie-overzicht

2.5 Functiebeschrijving

3 Installatie 30

3.2 Elektrische aansluiting 30

3.2.1 Aansluiting BUS-verbinding 30

3.2.2 Aansluiting 230 V AC 31

4 C o d e r i n g

5 S t o r i n g e

Aanhangsel 34

Informatie betreffende de documentatie

Overhandig alle bijbehorende documenten aan de gebruiker.

Aanvullende documentatie voor de vakman (wordt niet meegeleverd)

Naast deze megeleverde handleiding is de volgende documentatie leverbaar:

• Reserve-onderdelenlijst 29
• Service-instructies (voor fouten zoeken en functionele testen)

Deze documentatie kan bij de Junkers informatie-service worden aangevraagd. Zie voor het contactadres de achterzijde van dit document.

3 2 n 3 3

1 Veiligheidsaanwijzingen en toelichting van de symbolen

1.1 Voor uw veiligheid

▶Neem de gebruiksaanwijzing in acht voor een juiste werking.
▶Monteer en neem het CV-toestel en andere accessoires in gebruik overeenkomstig de bijbehorende handleidingen.
▶Laat het toebehoren door een erkende installateur monteren.
▶Deze toebehoren alleen in combinatie met de aangegeven verwarmingstoestellen aansluiten. Neem aansluitschema in acht!
- Gebruik dit toebehoren uitsluitend in combinatie met de genoemde regelaars en CV-toe-stellen. Neem het aansluitschema in acht!
▶Het toebehoren heeft verschillende spanningen nodig. Sluit de laagspanningszijde niet aan op het 230-V-stroomnet en de netzijde niet op de laagspanning.
▶Voor montage van de toebehoren: onderbreek de stroomverzorging (230 VAC) naar het verwarmingstoestel en andere Bus- deelnemers.
▶Bij wandmontage: Monteer dit toebehoren niet in vochtige ruimten.

1.2 Verklaring symbolen

Veiligheidsaanwijzingen in de tekst worden door middel van een grijs vlak en een gevarendriehoek aangeduid.

Signaalwoorden geven de ernst aan van het gevaar dat kan optreden als de voorschriften niet worden opgevolgd.

• Voorzichtig betekent dat er mogelijk lichte materiële schade kan optreden.
• Waarschuwing betekent dat er licht persoonlijk letsel of ernstige materiële schade kan optreden.
• Gevaar betekent dat er ernstig persoonlijk letsel kan optreden. In bijzonder ernstige gevalen bestaat er levensgevaar.

Aanwijzingen in de tekst met hiernaast aangegeven symbool worden begrensd met een lijn boven en onder de tekst.

Aanwijzingen: betekent belangrijke informatie welke in die gevallen geen gevaar voor mens of toestel oplevert.

2 Gegevens over het toebehoren

2.1 Gebruik volgens de voorschriften

De module IUM 1 is bedoeld voor de communicatie van een CV-toestel met Heatronic 3 met extene veiligheidsinrichtingen

(→ hoofdstuk 2.5).

2.2 Leveringsomvang

→ Afbeelding 1 op pag. 34:

1 IUM 1
2 Schroeven voor bevestiging van het bovendeel
3 Bruggen voor keuze van de bedrijfsstand
4 Trekontlastingen

2.3 Combinatie-overzicht

CV-toestel Alle CV-toestellen metBUS-compatibeleHeatronic 3
Weersafhanke-lijke regelaar	FW 100 / FW 200 /FW 500
Kamerthermo-staat	FR 10 / FR 100 / FR 110 /FR 110 F
Afstandsbedie-ning	FB 10 / FB 100
Toelaatbaar aantal IUM in eenCV-installatie	max. 1 x IUM 1

Leveringsomvang Afbeelding 1, op pag. 34

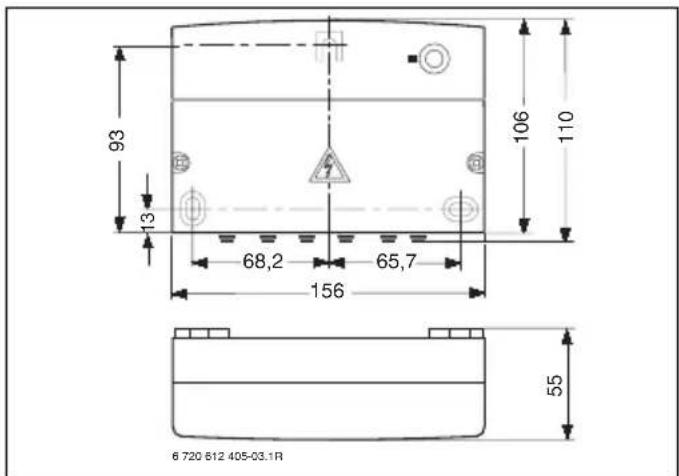

afmetingen Afbeelding 2, op pag. 34
Nominale spanningen - BUS - IUM - regelaar - Ext. veiligheidsinrichting	15 V DC 230 V AC 10...24 V DC 230 V AC
Max. stroomverbruik 4 A
Regeluitgang 2-draads	BUS
Max. geleverd vermogen - per aansluiting (A1, A2) 120 W
Toegelaten omgevingstem- peratuur	0 ... 50 °C
Beschermingsklasse IP44
	CE

2.5 Functiebeschrijving

De codering ( → par. 4 op blz. 32) van de IUM 1 bepaalt de beschikbaarheid/combinatie van de verschillende functies.

•Afzuigkap

(aansluitschema → afb. 10 op pag. 35): Bij warmtevraag (verwarming of tapwater) wordt de ingeschakelde afzuigkap uitgeschakeld en gaat het CV-toestel in bedrijf.

•Rookgasklep

(in België niet toegestaan)

(aansluitschema →afb. 11 op pag. 35): Bij warmtevraag (verwarming of tapwater) wordt de rookgasklep door IUM 1 aange-stuurd. Zodra de rookgasklep geheel open is, gaat het CV-toestel in bedrijf. De rookgasklep wordt door veerkracht teruggesteld.

- Afzuigkap en rookgasklep (in België niet toegestaan)

(aansluitschema →afb. 12 op pag. 36):bij warmtevraag (verwarming of tapwater) wordt de ingeschakelde afzuigkap uitgeschakeld en de rookgasklep bediend. Zodra de rookgas-klep geheel open is, gaat het CV-toestel in bedrijf.

(in België niet toegestaan)

(aansluitschema →afb. 13 op pag. 36): Bij warmtevraag (verwarming of tapwater) wordt de verbrandingsluchtklep door de IUM 1 aangestuurd. Zodra de verbrandingsluchtklep geheel open is, gaat het CV-toestel in bedrijf. De verbrandingsluchtklep wordt door veerkracht teruggesteld.

- Afvoerluchtventilator bij bad, waarbij de ventilator en badverlichting via een gemeenschappelijke schakelaar worden bediend

(aansluitschema → afb. 14 op pag. 36): bij warmtevraag aan het CV-toestel wordt de eventueel ingeschakelde ventilator uitgeschakeld, de verlichting echter niet. Ook bij een

uitgeschakeld CV-toestel is gebruik van de ventilator en verlichting mogelijk.

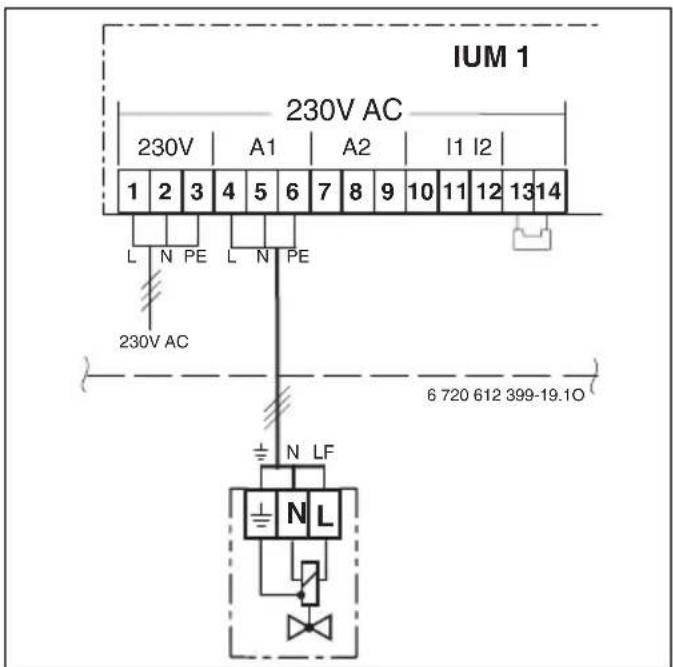

•Magneetventiel voor vloeibaar gas

(aansluitschema → afb. 15 en 16 op pag. 37): Bij warmtevraag (verwarming of tapwater) wordt het magneetventiel ingeschakeld en het CV-toestel gaat in bedrijf.

(aansluitschema → afb. 17 op pag. 37): Bij het aanspreken van de begrenzer wordt de gastoevoer in CV- en tapwaterbedrijf onderbroken.

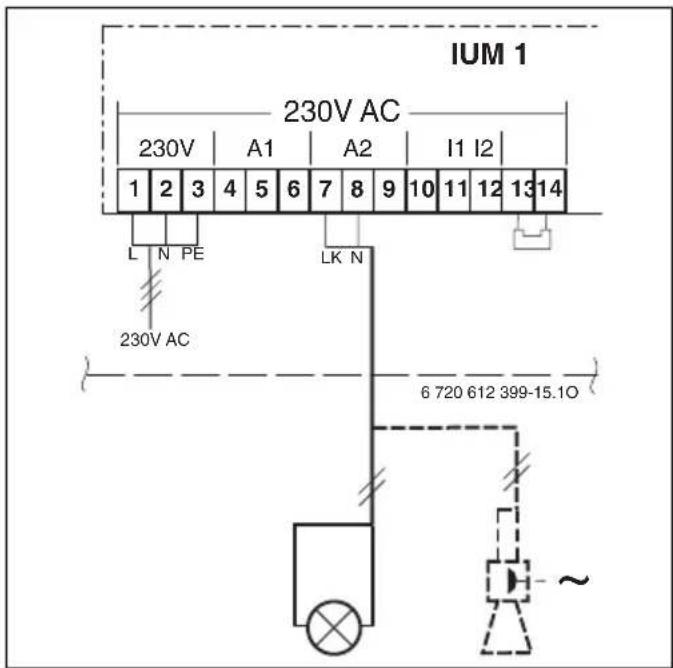

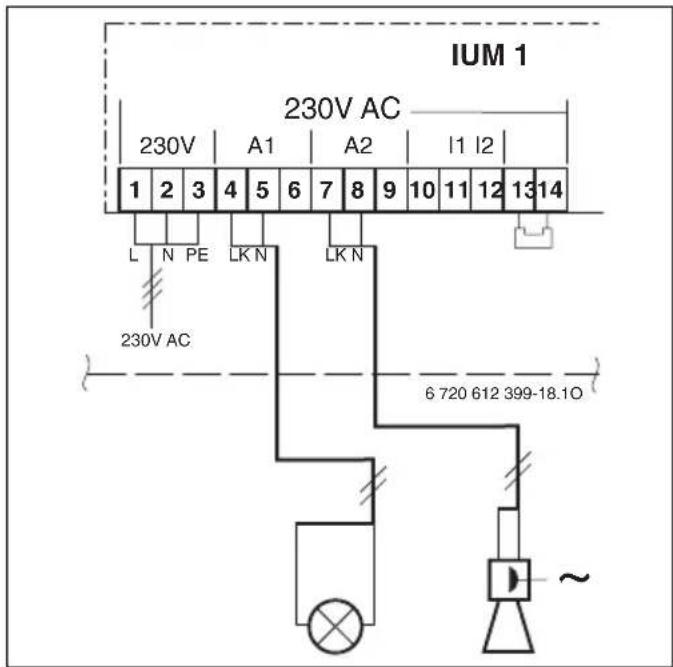

- Storingsmelding op afstand met optische en akoestische melding (b.v. storingslamp)

(aansluitschema's → afb. 18 tot 20 op pag. 38):

bij een veiligheidsafschakeling van het CV-toestel, b.v. bij gasgebrek, is op de aansluiting A1 in de IUM 1 een spanning van AC 230 V actief. De afstandsstoringsindicatie spreekt aan. De storing wordt net zolang getoond, tot de fout is opgeheven en het CV-toestel wordt ontgrendeld.

Bij codering 6 (→ hoofdstuk 4 op pag. 32) is de aansluiting van twee storingsindicaties (A1 en A2) mogelijk (→ afb. 20 op pag. 38).

3 Installatie

3.1 Montage

Gevaar: Gevaar voor stroomschok!

▶Onderbreek voorafgaand aan het elektrisch aansluiten de voedingsspanning naar het cv-toestel en naar alle andere BUS-deelnemers.

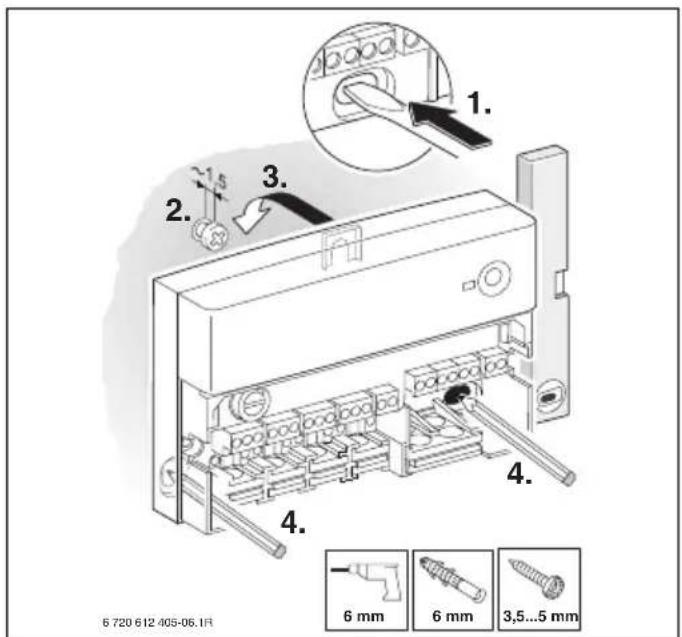

3.1.1 Wandmontage

→ Afbeelding 2 tot 5 vanaf pag. 34.

→Afbeelding 6 op pag. 34

Voorzichtig: Bij het openbreken van de achterwand voor demontage van de montagerail wordt de beschermingsklasse teruggebracht naar IP20.

→ Afbeelding 7 op pag. 35

3.2 Elektrische aansluiting

• Gebruik met inachtneming van de geldende voorschriften voor de aansluiting minstens een elektrische kabel van type H05VV-... (NYM-...).
  ▶Geleid de leidingen in verband met de bescherming tegen waterdruppels in elk geval door de voorgemonteerde tules en monteer de bijgeleverde trekontlastingen

3.2.1 Aansluiting BUS-verbinding

Toegestane kabellengten van de BUS-compati-bele Heatronic 3 naar IUM 1 (→ afb. 9 op pag. 35):

Lengte van de kabel Doorsnede
≤ 80 m 0,40 mm	2
≤ 100 m 0,50 mm	2
≤ 150 m 0,75 mm	2
≤ 200 m 1,00 mm	2
≤ 300 m 1,50 mm	2

▶Om inductieve beïnvloeding te voorkomen:Installeer alle laagspanningsleidingen gescheiden van leidingen met een spanning van 230 V of 400 V (Minimumafstand 100 mm).
▶Als er inductieve externe invloeden zijn, moeten de leidingen worden afgeschermd. Daardoor worden de leidingen beschermd tegen externe invloeden zoals sterkstroomkabels, voeringsleidingen, transformatorstations, radio- en televisietoestellen, amateurzendstations, magnetrons en dergelijke.
▶Bij verlenging van de bedrading van de voeler moeten de volgende draaddiameters worden gebruikt:

Lengte van de kabel Doorsnede
≤ 20 m 0,75 mm	2 ... 1,50 mm2
≤ 30 m 1,00 mm	2 ... 1,50 mm2
≥ 30 m 1,50 mm	2

I.v.m. de spatwaterbescherming (IP): kabel zo leggen, dat de kabelmantel ten minste 20 mm in de ka- beldoorvoer steekt (→ afbeelding 8 op pag. 35).

3.2.2 Aansluiting 230 V AC

▶Gebruik alleen elektriciteitskabels van dezelfde kwaliteit.
▶Sluit op de uitgangen geen extra componenten aan die andere delen van de installatie aansturen.

Het maximale opgenomen vermogen van de delen van de installatie mag het aangegeven vermogen niet overschrijden (→hoofdstuk 2.4 op pag. 28).

Bij aansluiting van meerdere verbruikers (CV-toestel enz.):

▶Wanneer de maximale stroomopname groter is dan de waarde van de in de schakeling opgenomen scheidingsvoorziening met een contactafstand van minstens 3 mm (bijvoorbeeld zekering, aardlekschakelaar, moeten de gebruikers apart van zekeringen worden voorzien.

4 C o d e r i n g

De codering van de IUM 1 bepaalt, welke functies tegelijkertijd beschikbaar zijn.

Gevaar: Gevaar voor stroomschok!

▶Voor het plaatsen van de codeerbrug de voedingsspanning (230 V AC) van de gehele verwarmingsinstallatie onderbreken.

▶ Behuizing openen ( → afb. 3).
▶Codering van de IUM 1 met de steekbruggen conform tabel 1 instellen.
▶Behuizing sluiten.
▶De voedingsspanning (230 V AC) van de gehele verwarmingsinstallatie inschakelen. De bedrijfsindicatie brandt permanent.

Functie Aansluiting Codering	A 1 2 I1 I2 Aansluit-schema
6 Magneetventiel voor vloeibaar gas ●7 Extra mechanische begrenzer ● →afb. 179 storingsmelding op afstand ● →afb. 18	→afb. 16 0
1 een afzuigkap6 Magneetventiel voor vloeibaar gas ●7 Extra mechanische begrenzer ● →afb. 17	● →afb. 10 1→afb. 16
1 Afzuigkap7 Extra mechanische begrenzer ● →afb. 179 storingsmelding op afstand	● →afb. 10 ● →afb. 19	2
1 een afzuigkap2 Rookgasklep3 Afzuigkap en rookgasklep4 Verbrandingsluchtklep5 Afvoerluchtventilator bij bad 1)	● →afb. 10 3 ● →afb. 11 ● →afb. 12 ● →afb. 13 ● →afb. 14
2 Rookgasklep9 storingsmelding op afstand ● →afb. 18	● →afb. 11 4
2 Rookgasklep6 Magneetventiel voor vloeibaar gas	● →afb. 11 5 ● →afb. 15
7 Extra mechanische begrenzer ● →afb. 17 69 Storingsmelding op afstand (2x)	● ● →afb. 20

Tabel 1
1) Combinatie met andere externe modules (afzuigkap, rookgasklep, verbrandingsluchtklep) niet toegestaan

5 S t o r i n g e n

De bedrijfsindicatie toont de bedrijfstoestand van de accessoires.

Storingen worden op het display van de regelaar of de betreffende afstandsbediening weergegeven.

De foutcode 33 kan door de IUM 1 worden veroorzaakt.

▶Bij functie keukenventilator de brug in het aansluitschema controleren.

▶Bij functie rookgasklep de rookgasklep controleren.

Bedrijfsindicatie Reactie van de IUM 1 Storing/oplossing
Permanent uit – Voedingsspanning inschakelen.
		Zekering vervangen (→afb. 21 op pag. 38).
Knippert Het CV-toestel wordt geblokkeerd.		Storingsmelding op het display van de regelaar. De handleiding van de regelaar bevat meer instructies omtrent het opheffen van storing- gen. Indien de bedrijfsindicatie na uit- en opnieuw inschakelen van de netspanning regelmatig na 3 minu- ten uit gaat, is een permanente storing aanwezig. De IUM 1 moet worden vervangen.
Permanent aan Normaal bedrijf Geen fout

Anhang/Annexe/Allegato/Aanhangsel

1

4

2

5

* Brug zelf vervaardigen.

Combinatie met andere externe modules (wasemafzuigkap, rookgasklep, verbrandingsluchtklep) niet toegestaan.

De fasen van warmtegenerator en ventilator moeten in hetzelfde stroomcircuit liggen.

15

17

16

18

20

19
