GEBRUIKSAANWIJZING ISM 2 Junkers

1 Veiligheidsvoorschriften en verklaring van de symbolen 27

1.1 Voor uw veiligheid 27

1.2 Verklaring symbolen 27

2 Gegevens over het toebehoren 28

2.1 Gebruik volgens de voorschriften 28

2.2 Leveringsomvang

2.3 Combinatieoverzicht

2.5 Aanvullend toebehoren 29

3 Installatie 30

3.1 Montage

3.2 Elektrische aansluiting 30

3.2.1 Aansluiting laagspanningsdeel met busverbinding 30

3.2.2 Aansluiting 230 V AC 31

3.2.3 Aansluitschema's met installatievoorbeelden 31

3.3 Montage van het aanvullende toebehoren 32

4 Inbedrijfname 33

5 Storingen 33

Aanhangsel 66

Informatie over de documentatie

De installateur dient alle bijgevoegde documentatie aan de gebruiker over te dragen.

Aanvullende documentatie voor de vakman (niet meegeleverd)

Naast deze meegeleverde handleiding is de volgende documentatie verkrijgbaar:

• Onderdelenlijst
• Serviceboekje (voor het opsporen van fouten en de functiecontrole)

Deze documentatie kunt u bij de Junkers informa- tiedienst aanvragen. Het contactadres vindt u op de achterkant van deze handleiding.

1 Veiligheidsvoorschriften en verklaring van de symbolen

1.1 Voor uw veiligheid

▶ Neem de gebruiksaanwijzing in acht voor een juiste werking.
▶ Monteer het verwarmingstoestel en het overige toebehoren en stel het in werking overeenkomstig de aanwijzingen in de bijbehorende handleidingen.
▶ Laat het toebehoren alleen door een erkend installateur monteren.
- Deze toebehoren alleen in combinatie met de aangegeven verwarmingstoestellen aansluiten. Neem aansluitschema in acht!
- Gebruik dit toebehoren uitsluitend in combinatie met de vermelde regelaars en verwarmingstoestellen.

Neem het aansluitschema in acht.

• Het toebehoren heeft verschillende spanningen nodig. Sluit de laagspanningszijde niet aan op het 230-V-stroomnet en de netzijde niet op de laagspanning.
  ▶ Voor montage van de toebehoren: onderbreek de stroomverzorging (230V AC) naar het verwarmingstoestel en andere Busdeelnemers.
  ▶ Bij montage op de muur: Monteer dit toebehoren niet in een vochtige ruimte.

1.2 Verklaring symbolen

Veiligheidsaanwijzingen in de tekst worden door middel van een grijs vlak en een gevaren driehoek aangeduid.

Signaalwoorden geven de ernst aan van het gevaar dat kan optreden als de voorschriften niet worden opgevolgd.

• Voorzichtig betekent dat er mogelijk lichte materiële schade kan optreden.
• Waarschuwing betekent dat er licht persoonlijk letsel of ernstige materiële schade kan optreden.
• Gevaar betekent dat er ernstig persoonlijk letsel kan optreden. In bijzonder ernstige gevallen bestaat er levensgevaar.

Aanwijzingen in de tekst met hiernaast aangegeven symbool worden begrensd met een lijn boven en onder de tekst.

Aanwijzingen: betekent belangrijke informatie welke in die gevallen geen gevaar voor mens of toestel oplevert.

2 Gegevens over het toebehoren

2.1 Gebruik volgens de voorschriften

De modules ISM 1 en ISM 2 dienen voor de aansturing van de componenten van een solarinstallatie binnen een verwarmingsinstallatie met de regelaars FW 100, FW 200 resp. FR 10, FR 100, FR 110, FR 110 F.

2.2 Leveringsomvang

→ Afbeelding 1 op pagina 66 en 10 op pagina 69:

1 ISM 1 of ISM 2
2 Schroeven ter bevestiging van het bovenstuk
3 Brug in plaats van aansluiting van een temperatuurbewaker TB 1
4 Trekontlastingen
5 Boilertemperatuurvoeler
6 Collectortemperatuurvoeler
7 Aanvoertemperatuurvoeler

2.3 Combinatieoverzicht

Combinatieoverzicht ISM 1 ISM 2
Verwarmingstoestel Alle verwarmingstoestellen met buscompatibele Heatronic 3		Alle verwarmingstoestellen met buscompatibele Heatronic 3
Weersafhankelijke regelaar	FW 100 / FW 200 FW 100 / FW 200
Ruimtetemperatuurregelaar	FR 10 / FR 100 / FR 110 / FR 110 F	FR 10 / FR 100 / FR 110 / FR 110 F
Afstandsbediening FB 10 / FB 100 FB 10 / FB 100
Mogelijke aansturing Systeem 1 (standaardsysteem): Solarinstallatie voor drinkwaterverwarming		Systeem 1 (standaardsysteem): Solarinstallatie voor drinkwaterverwarming ^1)
		Systeem 2: Solarinstallatie voor drinkwaterverwarming en verwarmingsondersteuning ^1)
		Complexe solarinstallaties met meer dan zes actoren (pomp of omstuurventiel) en/of meer dan zes temperatuurvoelers ^1)
Toegestaan aantal ISM’s in een solarinstallatie	Max. 1 x ISM 1 en 1 x ISM 2

1) De systemen 1, 2 kunnen worden uitgebreid. Beschikbare systeemuitbreidingen:

Optie A: 2. collectorveld (bijv. oost/west-afstelling)
Optie B: Opwarmsysteem met twee monovalente boilers
Optie C: Systeem voorrang/geen voorrang met twee verbruikers
Optie D: Externe warmteoverdrager in solarcircuit
Optie E: Thermische desinfectie zonneboilers

Meegeleverd
- ISM 1	Afbeelding 1, pagina 66
- ISM 2	Afbeelding 10, pagina 69

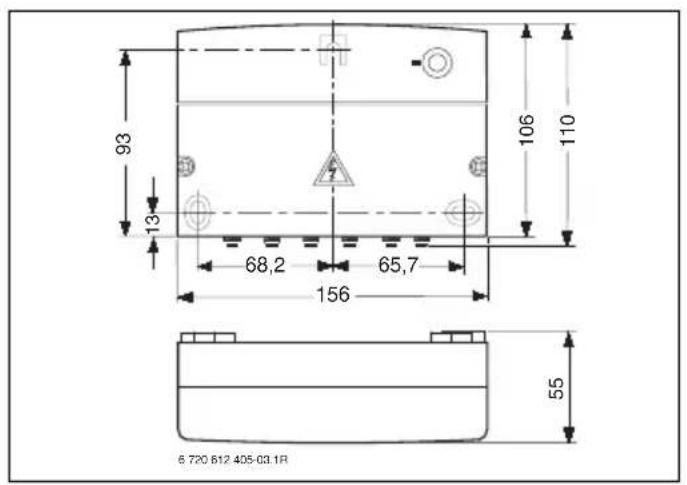

Afmetingen
- ISM 1	Afbeelding 2, pagina 66
- ISM 2	Afbeelding 11, pagina 69
Nominale spanningen
- Bus	15 V DC
- ISM	230 V AC
- Regelaar	10...24 V DC
- Pompen en mengers	230 V AC
Max. stroomopname 4 A
Regelingsuitgang Tweedraads bus
Max. afgegeven vermogen
- Per aansluiting (R _1 , R _6 ) 120 W
Meetbereik aanvoertemperatuurvoeler 0 ... 99 °C
Meetbereik boilertemperatuurvoeler 0 ... 99 °C
Meetbereik collectortemperatuurvoeler -20 ... 140 °C
Toeg. omgevingstemperatuur
- ISM	0 ... 50 °C
- Aanvoertemperatuurvoeler	0 ... 100 °C
- Boilertemperatuurvoeler	0 ... 100 °C
- Collectortemperatuurvoeler	-20 ... 140 °C
Beschermingstype IP44
	CE

Meetwaarden aanvoertemperatuurvoeler en boilertemperatuurvoeler

°C	_MF	°C	_MF
20	14772 56 3723
26	11500 62 3032
32	9043 68 2488
38	7174 74 2053
44	5730 80 1704
50	4608 86 1421

Meetwaarden collectortemperatuurvoeler

°C	_MF	°C	_MF
-20 150000	60 4948
-10	98000	70 3478
0 66050	75	2900
5 50000	80	2492
10	40030	90 1816
15	32000	95 1500
20	25030 100	1344
25	20000 110	1009
30	16090	120 768
35	12800	130 592
40	10610	140 461
50 7166

2.5 Aanvullend toebehoren

Zie ook de prijslijst.

• DWU1: Ventiel retourverhoging
- UL...: Pomp
- S...: Boiler.

3 Installatie

3.1 Montage

Gevaar: Gevaar voor stroomschok!

▶ Onderbreek voor de elektrische aansluiting de voedingsspanning naar het verwarmingstoestel en naar alle andere busdeelnemers.

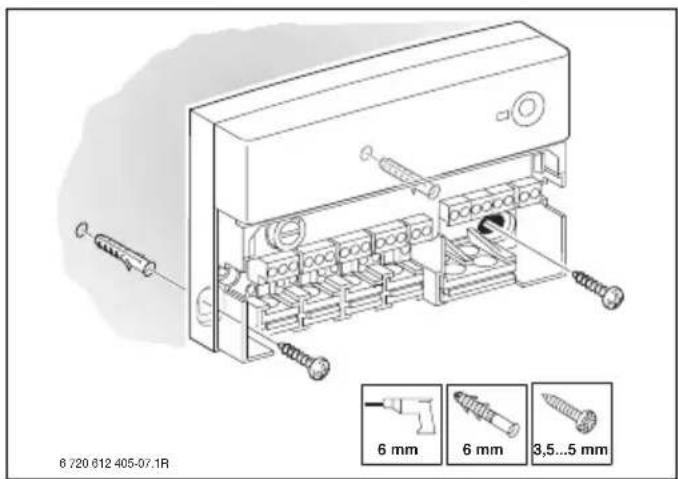

ISM 1→ Afbeelding 2 t/m 5 vanaf pagina 66

ISM 2→ Afbeelding 11 t/m 14 vanaf pagina 69

ISM 1→ Afbeelding 6 op pagina 67

ISM 2→ Afbeelding 15 op pagina 70

Voorzichtig: Als de achterwand voor de demontage van de montagerail wordt opengebroken, wordt de veiligheidsklasse verlaagd tot IP20.

ISM 1→ Afbeelding 7 op pagina 67

ISM 2→ Afbeelding 16 op pagina 70

3.2 Elektrische aansluiting

• Gebruik met inachtneming van de geldende voorschriften voor de aansluiting minstens een elektrische kabel van type H05VV-... (NYM-...).
  ▶ Geleid leidingen vanwege de bescherming tegen spatwater altijd door de reeds voorge-monteerde tules en monteer de meegeleverde trekontlastingen.

3.2.1 Aansluiting laagspanningsdeel met busverbinding

Toegestane leidinglengten van de buscompati- bele Heatronic 3 naar de ISM...:

Leidinglengte Diameter
≤ 80 m 0,40 mm	2
≤ 100 m 0,50 mm	2
≤ 150 m 0,75 mm	2
≤ 200 m 1,00 mm	2
≤ 300 m 1,50 mm	2

• Om inductieve beïnvloeding te voorkomen: Installeer alle laagspanningsleidingen gescheiden van leidingen met een spanning van 230 V of 400 V (minimumafstand 100 mm).
  ▶ Als er inductieve externe invloeden zijn, moeten de leidingen worden afgeschermd. Daardoor worden de leidingen beschermd tegen extern invloeden zoals sterkstroomkabels, voeringsleidingen, transformatorstations, radio- en televisietoestellen, amateurzendstations, magnetrons en dergelijke.
  ▶ Bij verlenging van de bedrading van de voeler moeten de volgende draaddiameters worden gebruikt:

Leidinglengte Diameter
≤ 20 m 0,75 mm	^2 ... 1,50 mm^2
≤ 30 m 1,00 mm	^2 ... 1,50 mm^2
≥ 30 m 1,50 mm	^2

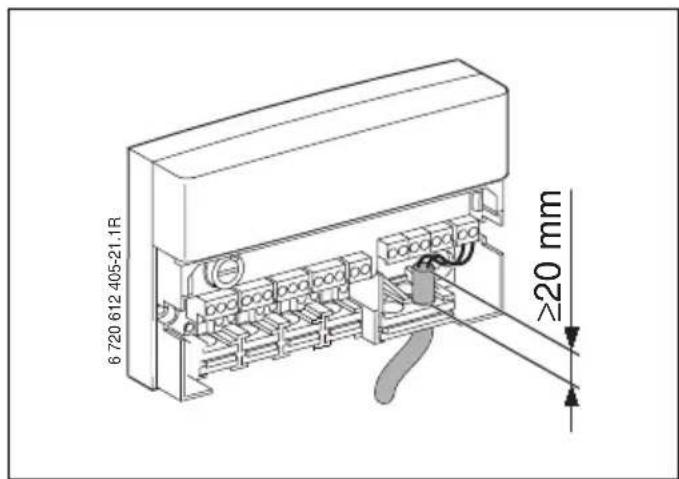

Voor spatwaterbescherming (IP): Leidingen zodanig installeren dat de kabelmantel minstens 20 mm in de kabeldoorvoer steekt

(→ afbeelding 8 op pagina 67 en afbeelding 17 op pagina 70).

3.2.2 Aansluiting 230 V AC

• Gebruik alleen elektrische kabels van dezelfde kwaliteit.
• Sluit op de uitgangen geen extra besturingen aan die overige installatiedelen besturen.

De maximale vermogensopname van de installatiedelen mag niet groter zijn dan de aangegeven vermogensopname (→ hoofdstuk 2.4 op pagina 29).

Bij aansluiting van meer dan één verbruiker (verwarmingstoestel, enz.):

▶ Wanneer de maximale stroomopname groter is dan de waarde van de in de schakeling opgenomen scheidingsvoorziening met een contactafstand van minstens 3 mm (bijvoorbeeld zekering, aardlekschakelaar, moeten de gebruikers apart van zekeringen worden voorzien.

3.2.3 Aansluitschema's met installatievoor- beelden

De getoonde installatievoorbeelden zijn maximale uitbreidingen van de solarsystemen 1, 2. Door het achterwege laten van systeemopties (bijv. 2e collectorveld of systeem met/zonder voorrang) zijn andere installatieconfiguraties mogelijk.

ISM 1 in solarinstallatie met zonneboiler voor drinkwaterverwarming en thermische desinfectie van de zonneboiler (systeem 1-E):

→ Afbeelding 9 op pagina 68

ISM 2 in solarinstallatie met combizonneboiler voor drinkwaterverwarming en verwarmingsondersteuning (systeem 2):

→ Afbeelding 18 op pagina 71

ISM 2 in solarinstallatie met twee collectorvelden, met voorrangzoneboiler en via warmtewisselaar aangesloten opwarmsysteem met twee boilers voor drinkwaterverwarming en thermische desinfectie van alle boilers (systeem 1-ABCDE):

→ Afbeelding 19 op pagina 72

ISM 2 en ISM 1 in solarinstallatie met twee collectorvelden, met zonneboiler voor drinkwaterverwarming met thermische desinfectie en via warmtewisselaar aangesloten bufferzonneboiler voor verwarmingsondersteuning (systeem 2-ACDE):

→ Afbeelding 20 op pagina 73

Legenda bij afbeelding 9 t/m 20 vanaf pagina 68:

DWU1 Ventiel retourverhoging

DWUC Ventiel met/zonder voorrang (optie C)

FK Zonnecollector

HK Verwarmingscircuit

HKRL Retour verwarmingscircuit

HKVL Aanvoer verwarmingscircuit

ISM 1 Module voor standaardsolarinstallaties

ISM 2 Modul voor uitgebreide solarinstallaties

HP Verwarmingspomp

KW Koudwateraansluiting

NTC _1...6 Aansluiting voor temperatuurvoeler

PA Solarcirculatiepomp voor 2e collectorveld

PB Circulatiepomp voor drinkwateropwarmsysteem (optie B)

PD Secundaire circulatiepomp voor solarinstallaties met externe WT (optie D)

PE Circulatiepomp voor thermische desinfectie (optie E)

R_1...6 Aansluiting voor pomp of omstuurventiel

S..solar Warmwaterzonneboiler

S..solar B2e boiler (boiler B) voor drinkwateropwarmsysteem

S..solar CBoiler met/zonder voorrang (boiler C)

SF Boilertemperatuurvoeler (verwarmingstoestel)

SP Solarcirculatiepomp voor 1e collectorveld

T_1 Collectortemperatuurvoeler 1e veld

T_2 Boilertemperatuurvoeler heetwaterzijde onder (zonneboiler)

T_3 Boilertemperatuurvoeler heetwaterzijde midden (zonneboiler)

T_4 Temperatuurvoeler verwarmingsnetretour

TA Collectortemperatuurvoeler voor 2e collectorveld

TB Boilertemperatuurvoeler voor 2e boiler in opwarmsysteem

TB_1...2 Temperatuurbewaker

TC Boilertemperatuurvoeler aan boiler met/zonder voorrang (boiler C)

TD Temperatuurvoeler aan externe warmteoverdrager solarcircuit

WW Warmwateraansluiting

1) Brug alleen bij optie E vereist

3.3 Montage van het aanvullende toebehoren

Monteer het aanvullende toebehoren volgens de geldende voorschriften en de meegeleverde installatiehandleiding.

4 Inbedrijfname

Voorzichtig: Gestoorde functie door uitgestelde inbedrijfstelling.

▶ Sluit alle busdeelnemers op de bus aan voordat u de bus van spanning voorziet.

5 S t o r i n g e n

De functie-indicatie geeft de functietoestand van het toebehoren aan.

Storingen worden in het display van de regelaar of van de desbetreffende afstandsbediening weergegeven.

Functie-indicatie Reactie van de ISM Storing/oplossing
Continu uit – Schakel de voedingsspanning in.
		Vervang de zekering(→ afbeelding 21 op pagina 74).
Knippert Regelnoodbedrijf: De ISM probeertom met een alternatieve regelings-strategie op de fout te reageren.		Het rendement van de installatie blijft vrijwel geheel bewaard. Toch moet de fout uiterlijk bij het vol-gende onderhoud worden verhol-pen.
Continu aan Normale functie Geen fout

Anhang/Annexe/Allegato/Aanhangsel/Apéndice/Anexo/Dodatek/Príloha

ISM 1:

6 720 612 405-01.1R 1 2x 3x 3 4x 4 5 6

1

6720 012 403 011R

3

93 13 68,2 65,7 156 106 110 55 6.720 612 405-03.1R

2

6 720 612 405-05.1R 1. 2. 3. 4. 6 mm 6 mm 3,5...5 mm

4

6 720 612 405-07.1R 6 mm 6 mm 3,5...5 mm

5

6 720 612 405-21.1R ≥20 mm

8
