Producttype	Afzuigkap
Merk	SAUTER
Model	SHE 735 BF1
Gebruiksversie	Afzuigend (buitenafvoer) of filterend (binnenluchtrecirculatie)
Elektrische voeding	Eenfasig, spanning volgens intern label
Afzuigvermogen	Meerdere instelbare snelheden via drukknoppen
Verlichting	2 ovale gloeilampen max 40W, fitting E14
Vetfilter	Metaal filter vaatwasmachinebestendig, maandelijks reinigen
Koolstoffilter	Optioneel voor filterversie, elke 4 maanden vervangen, niet wasbaar
Minimale installatieafstand	50 cm voor elektrische fornuizen, 70 cm voor gas- of mengfornuizen
Afvoertype	Boven (B1) of achter (B2) afhankelijk van configuratie
Bediening	Toetsen of drukknoppen voor afzuiging en verlichting
Onderhoud	Regelmatig binnen/buiten reinigen met vochtige doek en neutraal schoonmaakmiddel
Veiligheid	Voor onderhoud stekker uittrekken; niet flamberen onder de afzuigkap; adequate ventilatie bij gebruik met verbrandingstoestellen
Meegeleverde accessoires	Bevestigingspluggen, boormal N1/N2/N3, aansluitring
Reserveonderdelen	Vetfilters, koolstoffilters, lampen, bevestigingsbeugels (optie)
Gewicht	Niet gespecificeerd

Veelgestelde vragen - SHE 735 BF1 SAUTER

Wat is het verschil tussen de afzuigende en filterende versie?

De afzuigende versie voert rook naar buiten via een kanaal. De filterende versie recirculeert de lucht na filtering door een actief koolstoffilter, geschikt wanneer buitenafvoer niet mogelijk is.

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en mijn fornuis?

Voor een elektrisch fornuis is de minimale afstand 50 cm. Voor een gas- of mengfornuis is deze 70 cm. Houd u strikt aan deze afstanden om veiligheidsredenen.

Hoe reinig ik het vetfilter?

Het metalen vetfilter wordt eenmaal per maand gereinigd, met de hand met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en snel programma. Vaatwasser wassen kan verkleuring veroorzaken maar beïnvloedt de prestaties niet.

Wanneer moet ik het actief koolstoffilter vervangen?

Het actief koolstoffilter moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd of geregenereerd. De verzadiging hangt af van het gebruik en de regelmaat van het reinigen van het vetfilter.

Hoe vervang ik de lamp van de afzuigkap?

Trek eerst de stekker van de afzuigkap uit. Zorg dat de lampen koud zijn. Verwijder het afzuigrooster, vervang de defecte lamp door een ovale gloeilamp van max 40W, fitting E14. Plaats het rooster terug.

Wat te doen als de verlichting niet werkt?

Controleer of de lampen goed in hun behuizing zitten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder het afzuigrooster?

Nee, gebruik de afzuigkap nooit zonder dat het rooster correct is gemonteerd. Het rooster beschermt de interne componenten en zorgt voor een veilige werking.

Hoe installeer ik de afzuigkap tussen twee kasten?

Gebruik de meegeleverde boormal (N1 voor de muur, N2 voor de zij kasten) om te boren op de aangegeven plaatsen. Bevestig de afzuigkap aan de kasten met de meegeleverde schroeven. Als de kasten niet stevig genoeg zijn, gebruik dan de optionele wandbevestigingsbeugels.

Is het mogelijk om voedsel te flamberen onder de afzuigkap?

Nee, het is ten strengste verboden om voedsel te flamberen onder de afzuigkap. Open vlammen kunnen de filters beschadigen en brand veroorzaken.

Hoe verwijder ik mijn oude afzuigkap?

Gooi het niet bij het huisvuil. Lever het in bij een erkend inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA). Houd u aan de geldende lokale regelgeving.

GEBRUIKSAANWIJZING SHE 735 BF1 SAUTER

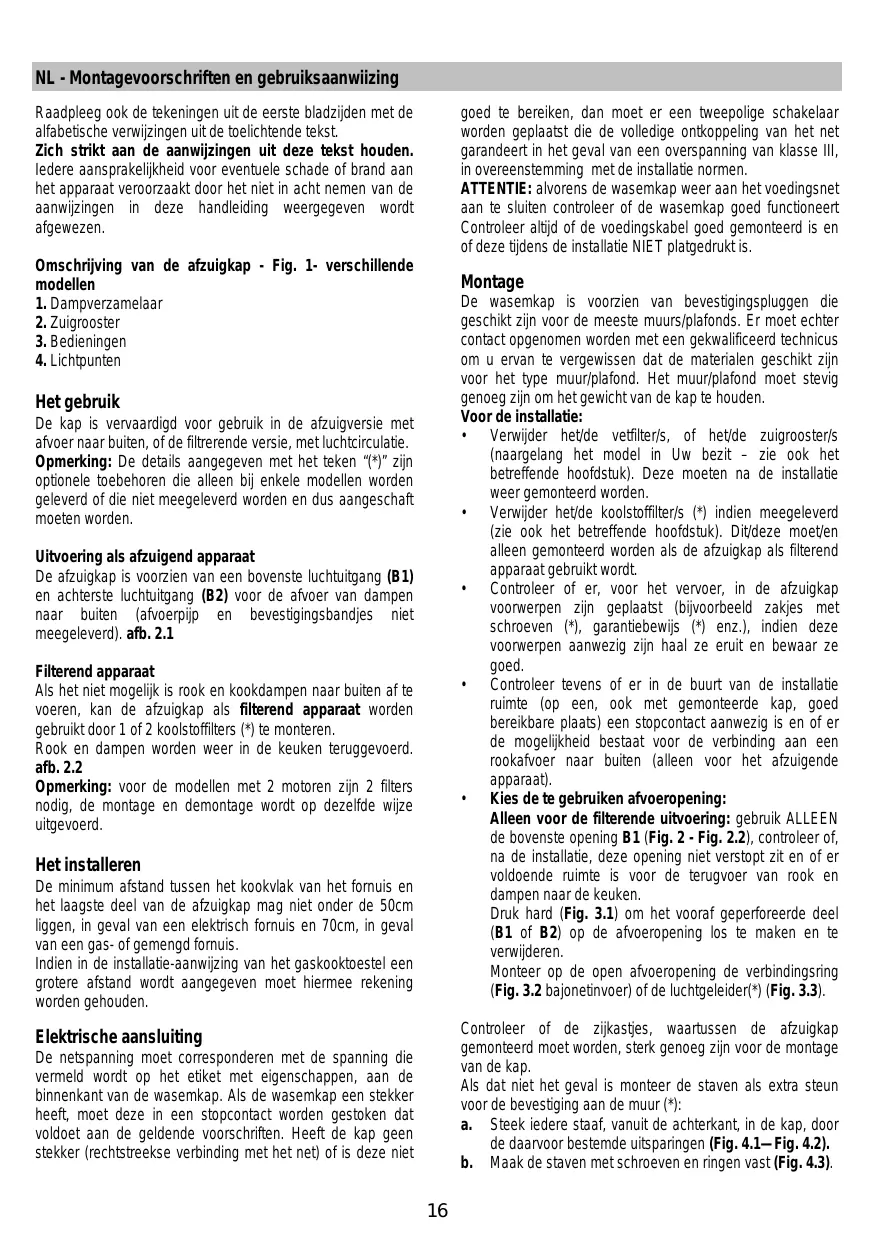

NL - Montagevoorschriften en gebruiksaanwizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.
ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acheft nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.

Omschrijving van de afzuiqkap - Fig. 1- verschillende modellen

1. Dampverzamelaar
2. Zuigrooster
3. Bedieningen
4. Lichtpunten

Het gebruik

De kap is vervaardigd voor gebruik in de afzuiqversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Uitvoering als afzuigend apparaat

De afzuiqkap is voorzien van een bovenste luchtuitgang (B1) en achechterste luchtuitgang (B2) voor de afvoer van dampen maar buiten (afvoerijp en bevestigingsbandjes nicht meegeleverd). afb. 2.1

Filterend apparatus

Als het nicht möglich is rook en kookdampen maar buiten af te voeren, kan de afzuigkap als filterend apparaat worden gebruikt door 1 of 2 koolestoffilters (*) te monteren.

Rook en dampen worden meer in de keulen teruggevoerd.
afb. 2.2

Opmerking: voor de modellen met 2 motoren zijn 2 filters nodig, de montage en demontage worden op bezelfde wijze uitgevoerd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 70cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gez带头en.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet

goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

ATTENTIE: alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of de wasemkap goed functioneert Controller als tijd of de voedingskabel goed gemonteerd is en of deze tijdens de installmentie NIET platgedrukt is.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHter contact opgenommen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zich voor het type muur/plafond. Het muur/plafond moet stevig genoeg zich on het gewicht van de kap te houden.

Voor de installment:

• Verwijder het/de vetfilter/s, of het/de zuigrooster/s (naargelang het model in Uw bezit - zich ook het betreffende hoofdstuk). Deze要去en na de installment畸oor gemonteerd worden.

• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparatusaat gebruikt worden.

• Controller of er, voor het vervoer, in de afzuiigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven () , garantiebewijs () enz.), indien deze voorwerpen aanwezigং发展格局 eneuit en bewaar zegt goed.

• Controller tevens of er in de buurt van de installmentie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaat) een stopcontact aanwezig is en of er de möglichkheid bestaat voor de verbinding aan een rookafoer maar buiten (alleen voor het afzuiigende apparaat).

Kies de te gebruiken afvoeropening:

Alleen voor de filterende uitvoerig: geleruik ALLEEN de bovenste opening B1 (Fig. 2 - Fig. 2.2), controller of, na de installmente, dieze opening Niet verzstopt zit en of er voldoende ruimte is voor de terugvoer van rook en dampen maar de keuken.

Druk hard (Fig. 3.1) om het vooraf geperforeerde deel (B1 of B2) op de afvoeropening los te make n en te verwijderen.

Monteer op de open afvoeropening de verbindingsring (Fig. 3.2 bajonetinvoer) of de luchtgeber (*) (Fig. 3.3).

Controleer of de zijkastjes, waartussen de afzuigkap gemonteerd要去en, sterk genoeg voor de montage van de kap.

Als dat nicht het geval is monteer de staven als extra steun voor de bevestiging aan de muur (^*)

a. Steek iedere staaf, vanuit de achterkant, in de kap, door de waarvoort bestemde uitsparingen (Fig. 4.1—Fig. 4.2).
b. Maak de staven met schroeven en ringen vast (Fig. 4.3).

Draai op de staven de schroeven zonder kop gedeeltelijk vast, dieze dieren voor de regeling van de stand van de kap.

Opmerking: de stand van de staven kan, tijdens de installmentie, geregold worden door de schroeven op de kap los of vast te draaien (Fig. 7 - S1-S2).

Installatie van het esthetische paneel (^)

a. Verwijder de stoornverzamelaar (maak deze UIT de haken los - Fig. 5).
b. Plaats de boormal N3 op de ACHTERKANT van het esthetische paneel J (de pijl op de mal waar de BOVENSTE RAND van het esthetische paneel gekeerd). Fig. 6
c. Maak de BLINDGATEN K zoals aangegeven. Fig. 6
d. Plaats de stoomverzamelaar boven het esthetische paneel en kaak deze met 8 schroeven vast L. Fig. 6
e. Plaats het deurte weer terug op de kap, eerst in de geleiders aan de bovenkant M1, daarna onder M2. Fig. 6
f. Doe het deurte helemaal open en weeer zicht om de beweging langs de geleiders te controeren.

Installatie

a. Gebruik de boormal N2 (^) ,plaats deze op de voorste randen van het hangkastje (rechter kastje, zijde B)- (linker kastje, zijde C) HOUD GEEEN REKENING MET DE DIKTE VAN DE DEURTJES, maak de gaten zoals aangegeven. Fig. 8
b. Als de kap aan de muur bevestigd moet worden plaats de mal N1() aan de muur zodanig dat de bovenste rand van de kap samenvalt met de bovenste rand van de mal N2 () Fig. 7-8
c. boor zoals aangegeven, bevestig 2 haken (^) R aan de muur met schroeven en pluggen. Fig.7
d. Als de dikte van de zijkastjes 16mm is,plaats de afstandstukken O () aan de zichkanten van de kap in overeenstemming met de openingsen die tevens zullen dienen voor de doorvoer van de schroeven voor de bevestiging van de zijkastjes. Fig. 8.
e. Hang de kap aan de haken (^) en regel de stand van de afzugkap, zowel met de schroeven zonder kop S1 als door middel van de schroeven voor de regeling van de staven S2. Fig. 7
f. Maak de kap aan de zijkastjes met 4 schroeven P vast. Fig.8
g. Monteer het onder hoekstuk Q () aan de kap met twee schroeven en de plastic schijfjes T om, indien nodig, de ruimteussen de achterkant van de kap en de muur te Dekken. Fig. 7

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebft aan te lately.

Gebruik de beschikkbare toetsen of knoppen voor de bediening van de lichten en de zuigkracht.

Alleen bij sommige uittvoeringen worden de zugracht en, in enkele gevallen, hetlicht bediend door het openen en het sluiten van de stoomverzamelaar.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuiigkap af van het elektriciteitsnet.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als builen (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reiningsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Vetfilter

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale renigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatenure en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter V te bereiken kaak het zuigrooster open middels de haken H1 of H2 (naargelang het model in Uw bezit) en kaak het los uit de klemmen W. Fig. 9

Sommige modellen zijn voorzien van zuigrooster met ingesloten vetfilter, deze要去en uit hun staat verwijderd worden door het omhoog halen van de hendels enaar buiten getrokken worden, deze filters wassen op bezelfde wijze als de metalen filters. H2 (afb. 9).

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaat na een min ofmeer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarme de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

Plaats het koolstofffilter ter afdekking van het rooster voor de beschemming van de zuigmotor zodanig dat de uitsparingen op het filter samenvallen met de pennen aan de zijkanten van het rooster.

Draai het koolstofffilter met de klok mee (bajonetbevestiging).

Fig. 10

Voor de montage handel in de tegenovergestelde volgorde.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer erest of ze koud+zijn.

Het zuigrooster verwijderen om de lampjes te bereiken.

Het kapotte lampje verwijderen en met een ovaal witgloeiend lampje max. 40W E14 verrangen.

Als de verlichting nicht werkt, controller dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Dit apparaat mag nicht worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschieidt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去en allijd gecontroleerd worden zodatezijn met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Allijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkortijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen luckt mag nicht afgevoerd worden in een leiding die gebrukt wird voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder dewasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acheit nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zonden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoord in overeenstemming met deplaatselijk milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw alvalophaaldienst of de winkel waar u het product heeft aangeschaft.
