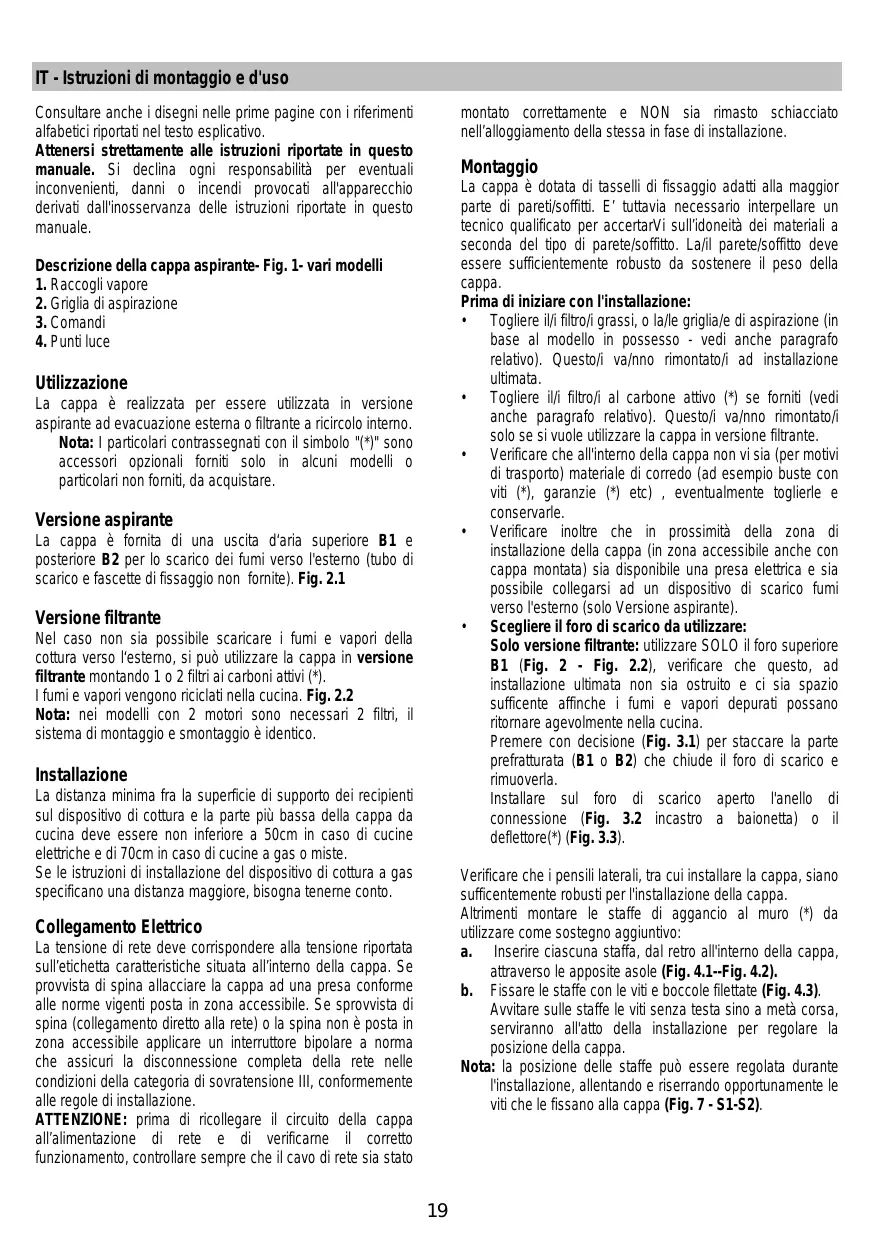

IT - Istruzioni di montaggio e d'uso Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. montato correttamente e NON sia rimasto schiacciato nell’alloggiamento della stessa in fase di installazione. Montaggio La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. Prima di iniziare con l'installazione:

• Togliere il/i filtro/i grassi, o la/le griglia/e di aspirazione (in base al modello in possesso - vedi anche paragrafo relativo). Questo/i va/nno rimontato/i ad installazione ultimata.
• Togliere il/i filtro/i al carbone attivo (*) se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti (*), garanzie (*) etc) , eventualmente toglierle e conservarle.
• Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).
• Scegliere il foro di scarico da utilizzare: Solo versione filtrante: utilizzare SOLO il foro superiore B1 (Fig. 2 - Fig. 2.2), verificare che questo, ad installazione ultimata non sia ostruito e ci sia spazio sufficente affinche i fumi e vapori depurati possano ritornare agevolmente nella cucina. Premere con decisione (Fig. 3.1) per staccare la parte prefratturata (B1 o B2) che chiude il foro di scarico e rimuoverla. Installare sul foro di scarico aperto l'anello di connessione (Fig. 3.2 incastro a baionetta) o il deflettore(*) (Fig. 3.3). Descrizione della cappa aspirante- Fig. 1- vari modelli

2. Griglia di aspirazione

Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. Versione aspirante La cappa è fornita di una uscita d‘aria superiore B1 e posteriore B2 per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite). Fig. 2.1 Versione filtrante Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può utilizzare la cappa in versione filtrante montando 1 o 2 filtri ai carboni attivi (*). I fumi e vapori vengono riciclati nella cucina. Fig. 2.2 Nota: nei modelli con 2 motori sono necessari 2 filtri, il sistema di montaggio e smontaggio è identico. Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Verificare che i pensili laterali, tra cui installare la cappa, siano sufficentemente robusti per l'installazione della cappa. Altrimenti montare le staffe di aggancio al muro (*) da utilizzare come sostegno aggiuntivo: a. Inserire ciascuna staffa, dal retro all'interno della cappa, attraverso le apposite asole (Fig. 4.1--Fig. 4.2). b. Fissare le staffe con le viti e boccole filettate (Fig. 4.3). Avvitare sulle staffe le viti senza testa sino a metà corsa, serviranno all'atto della installazione per regolare la posizione della cappa. Nota: la posizione delle staffe può essere regolata durante l'installazione, allentando e riserrando opportunamente le viti che le fissano alla cappa (Fig. 7 - S1-S2). Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE: prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato

Installazione del pannello estetico (*) a. Estrarre il raccogli vapore (liberarlo dai ganci di blocco Fig. 5). b. Applicare lo schema di foratura N3 sul LATO POSTERIORE del pannello estetico J (la freccia sullo schema va rivolta verso il BORDO SUPERIORE del pannello estetico). Fig. 6 c. Eseguire FORI CIECHI K come indicato. Fig. 6 d. Applicare il raccogli vapore sopra il pannello estetico e fissarlo con 8 viti L. Fig. 6 e. Rimontare lo sportello sulla cappa prima nelle guide in alto M1, poi in basso M2. Fig. 6 f. Chiudere completamente e riaprire lo sportello per verificare il corretto scorrimento dello stesso nelle guide. Manutenzione Prima di qualsiasi lavoro di manutenzione scollegare la cappa dalla corrente. Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per accedere al filtro grassi V aprire la griglia di aspirazione tramite gli sganci H1 o H2 (in base al modello in possesso) e liberarlo dai fermi W. Fig. 9 Alcuni modelli sono provvisti di griglia di aspirazione con filtro antigrasso incorporato, questi vanno rimossi dalla sede tirando le maniglie H2 verso l‘alto (Fig. 9) ed estratti verso l‘esterno, lavare questi filtri come i filtri metallici. Installazione a. Utilizzare lo schema di foratura N2 (*), posizionare lo schema sui bordi anteriori del pensile (pensile destro, lato B) - (pensile sinistro, lato C) SENZA CONSIDERARE LO SPESSORE DEGLI SPORTELLI, forare come indicato. Fig. 8 b. Se fosse necessario fissare la cappa al muro applicare la dima N1(*) sulla parete in maniera che il bordo superiore della stessa coincida con il bordo superiore della dima N2 (*). Fig. 7-8 c. forare come indicato, fissare 2 ganci(*) R al muro con viti e tasselli. Fig. 7 d. Nel caso lo spessore dei pensili laterali sia di 16mm, applicare, con fissaggio ad incastro, i distanzieri O (*) ai lati della cappa in corrispondenza dei fori che si utilizzeranno per il passaggio delle viti di fissaggio ai pensili laterali. Fig. 8. e. Appendere la cappa ai ganci (*) e regolare la posizione della cappa sia con le viti senza testa S1 che regolando la posizione delle staffe di aggancio con le viti S2. Fig. 7 f. Fissare la cappa ai pensili laterali con 4 viti P. Fig. 8 g. Montare l‘angolare inferiore Q (*) alla cappa con due viti e rondelle in plastica T, servirà per coprire eventuali spazi tra il retro della cappa e la parete. Fig. 7 Filtro al carbone (solo per versione filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato Applicare il filtro al carbone a copertura della griglia che protegge il motore aspirante in modo che le asole sul filtro corrispondano ai perni ai lati della griglia proteggi motore. Girare il filtro al carbone in senso orario per bloccarli (fissaggio a baionetta). Fig. 10 Procedere in senso inverso per il montaggio. Funzionamento Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. Sostituzione Lampade Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Togliere la griglia di aspirazione per accedere al vano lampade. Togliere la lampada danneggiata e sostituirla con lampada ovale ad incandescenza max 40W E14. Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica. Utilizzare i tasti od i pulsanti previsti per il controllo delle luci e delle potenze di aspirazione disponibili. Solo in alcuni modelli: aprendo e chiudendo il raccogli vapore si può controllare l'accenzione e spegnimento della ventola che regola la potenza di aspirazione e, in alcuni casi, l'accenzione e spegnimento delle luci.

Avvertenze Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. sul prodotto o sulla documentazione di Il simbolo accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
