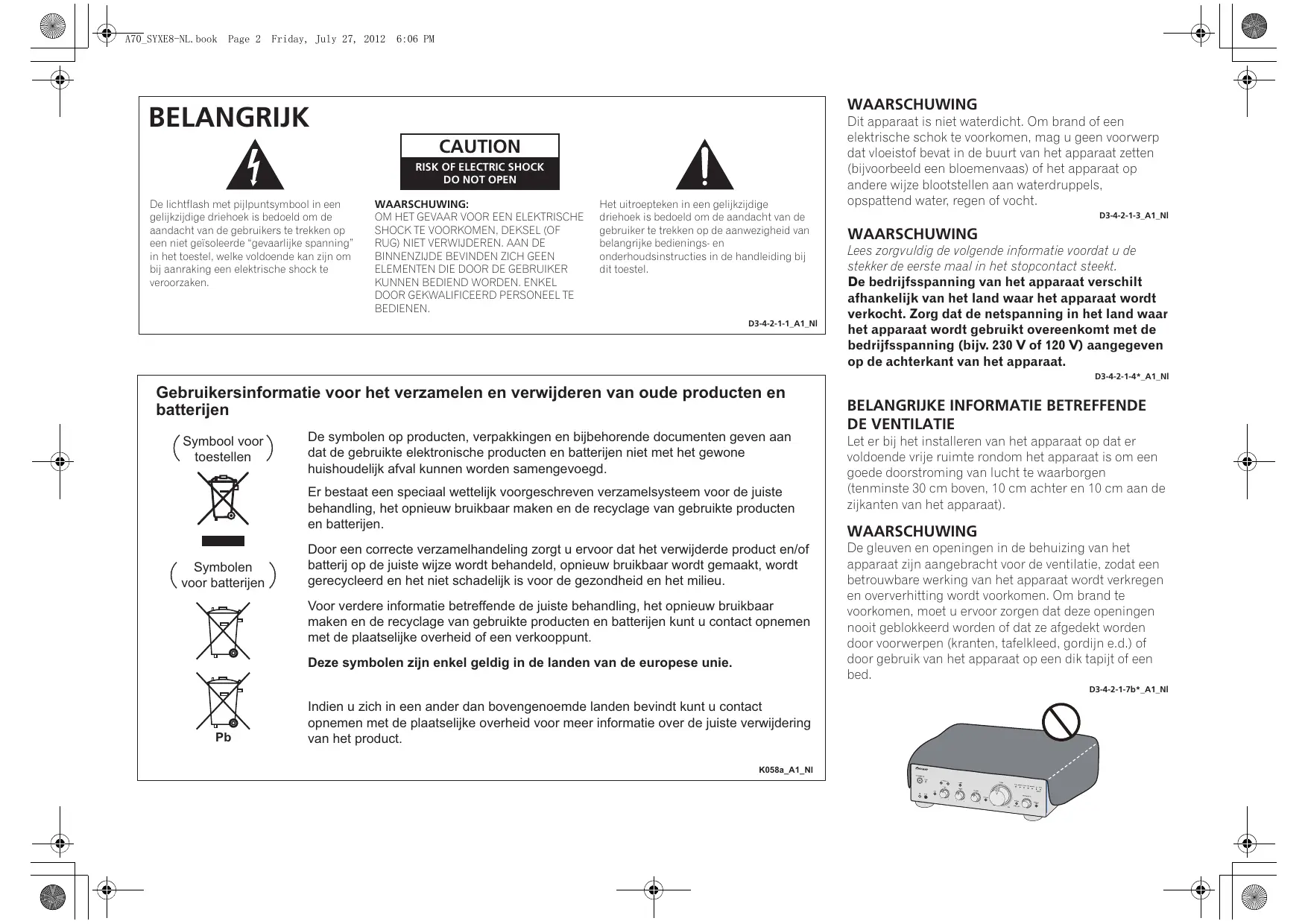

Hartelijk dank voor de aanschaf van dit Pioneer produkt.

Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

Inhoud

01 Voordat u begint

De inhoud van de verpakking controleren .....4

De batterijen laden in de afstandsbediening .....4

Gebruik van de afstandsbediening....4

De versterker installeren ....4

02 Aansluitingen

De kabels aansluiten ....5

Over "dubbele bedrading" 5

Luidsprekerkabels aansluiten ....6

Audiokabels aansluiten 6

Met gecentraliseerde bediening met andere

Pioneer-componenten....6

Digitale audio-ingangen (alleen A-70) .....6

Met een USB-kabel voor het aansluiten op een computer (alleen A-70) 7

De stekker in het stopcontact steken....7

03 Functies en displays

Voorpaneel 8

Achterpaneel....9

Afstandsbediening....10

04 Bediening

Afspelen 11

Stel de voeding in op stand-by....11

Wanneer u het apparaat gebruikt als stroomversterker....11

Muziek afspelen vanaf een digitale audiocomponent (alleen A-70) 12

Muziek afspelen vanaf een computer (alleen A-70) 12

Een audioopname maken ....12

Instellen voor automatische stand-bystatus (Auto uitschakelen)....13

Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen....13

05 Bijkomende informatie

Problemen oplossen ....14

Reiniging van het toestel 14

Specificaties 15

Hoofdstuk 1:

Voordat u begint

De inhoud van de verpakking controleren

Verzeker u ervan dat de volgende accessoires zijn meegeleverd in de doos als u deze opent.

• Afstandsbediening
  • AAA/IEC R03 droge celbatterijen x2

- Korte pinstekker x2 (Op het ogenblik van de aankoop zijn deze stekkers standaard aangesloten op de PHONO IN-aansluitingen op het achterpaneel.)

• Netsnoer (Lengte: 1,8 m)

- Garantiebewijs

• Waarschuwingsblad (voor nieuwe gebruikers)

• Handleiding (dit document)

Opmerking

• Illustraties in de handleiding kunnen zijn gewijzigd of vereenvoudigd voor een gemakkelijke uitleg en kan daarom verschillen van het eigenlijke uiterlijk van het product.
• De illustraties die hier zijn gebruikt, zijn hoofdzakelijk van de A-70.

De batterijen laden in de afstandsbediening

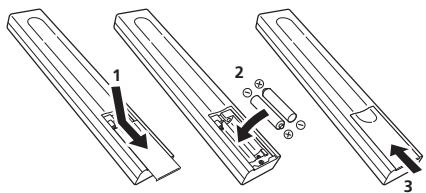

1 Open het deksel achteraan.

2 Plaats de nieuwe batterijen en zorg dat de polariteiten overeenstemmen met de aanduidingen in het batterijvak.

3 Sluit het deksel achteraan.

De batterijen bij het apparaat zijn geleverd zodat u het gebruik van het product kunt controleren. Ze zullen mogelijk niet lang werken. Wij raden u aan alkalinebatterijen te gebruiken die een langere levensduur hebben.

WAARSCHUWING

• Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Hierdoor kunnen batterijen gaan lekken, oververhit raken, exploderen of in brand vliegen. Bovendien reduceert dit de levensduur of prestatie van de batterijen.

Let op

Onjuist gebruik van de batterijen kan gevaar opleveren, zoals lekkage of ontploffen. Neem de volgende voorzorgsmaatregelen in acht:

• Wanneer u de batterijen plaatst, moet u ervoor zorgen dat u de veren op de -aansluitingen van de batterijen niet beschadigt. Hierdoor kunnen de batterijen lekken of oververhitten.
• Gebruik alleen de batterijen die zijn opgegeven. Gebruik ook geen nieuwe batterij samen met een oude.
• Let op, wanneer u de batterijen in de afstandsbediening plaatst, dat ze in de juiste richting worden geplaatst, zoals aangegeven door de polariteitsmarkeringen (⊕ en ⊖).
• Verwarm geen batterijen, demonteer ze niet of gooi ze niet in vuur of water.

• Batterijen kunnen verschillende spanningen hebben, zelfs als ze dezelfde grootte en vorm hebben. Gebruik nooit verschillende batterijen tegelijk.

• Om lekken van batterijvloeistof te voorkomen, moet u de batterijen verwijderen als u de afstandsbediening gedurende langere tijd niet zult gebruiken (1 maand of meer). Als er toch vloeistof zou lekken, veegt u het batterijvak voorzichtig schoon en plaatst u nieuwe batterijen. Als een batterij zou lekken en de vloeistof in contact komt met uw huid, moet u deze spoelen met een grote hoeveelheid water.

• Bij het weggooien van gebruikte batterijen moet u de milieuwetten en andere openbare reglementeringen naleven die in uw land of streek van toepassing zijn.

Gebruik van de afstandsbediening

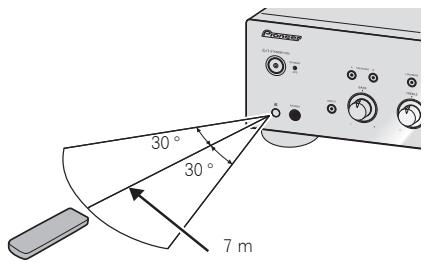

De afstandsbediening heeft een bereik van ongeveer 7 m bij een hoek van ongeveer 30° vanaf de afstandsbedieningssensor.

Houd tijdens het gebruik van de afstandsbediening rekening met het volgende:

• Zorg ervoor dat zich geen obstakels tussen de afstandsbediening en de sensor op de versterker bevinden.
• De afstandsbediening werkt mogelijk niet goed als sterk zonlicht of TL-licht op de afstandsbedieningssensor valt.
• De afstandsbedieningen van verschillende apparaten kunnen elkaar storen. Het gebruik van afstandsbedieningen voor andere apparatuur vlakbij dit apparaat moet worden vermeden.
• Vervang de batterijen wanneer het bereik van de afstandsbediening begint af te nemen.

De versterker installeren

Installeer dit toestel op een vlak en stabiel oppervlak.

• Installeer het niet op de volgende plaatsen:
• op een kleuren-TV (kan beeldvervorming veroorzaken)
  – dicht bij een cassettedeck (of een ander apparaat dat een magnetisch veld opwekt). Dit kan storingen in het geluid veroorzaken.
• in direct zonlicht
  – een vochtige of natte omgeving
  – een zeer warme of koude omgeving
• op plaatsen die onderhevig zijn aan trilling of andere bewegingen
• op zeer stoffige plaatsen
• op plaatsen waar hete dampen of olie aanwezig zijn (bv. in de keuken)
• Plaats het apparaat niet op een sofa of een ander object of materiaal met absorberende eigenschappen waardoor de geluidskwaliteit negatief kan worden beïnvloed.

Hoofdstuk 2:

Aansluitingen

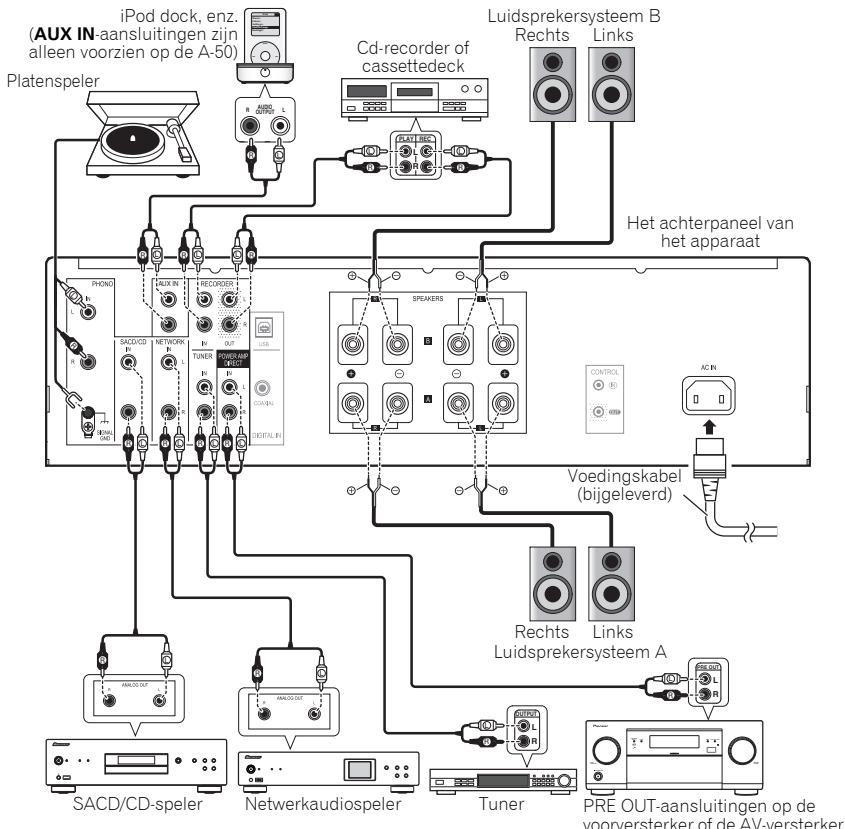

De kabels aansluiten

Let op

• Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
• Sluit de voedingskabel aan nadat alle aansluitingen tussen apparaten zijn voltooid.

Let op

• De SIGNAL GND-aansluiting is voorzien om het lawaai te verminderen wanneer u het apparaat aansluit op componenten, zoals een analoge platenspeler.
• De PHONO IN-aansluitingen zijn standaard uitgerust met korte pinstekkers. Deze mogen niet worden verwijderd behalve wanneer u een platendraaier aansluit. Zorg dat u de korte pinstekkers op een veilige plaats bewaart.
• Stop de korte pinstekkers in andere aansluitingen dan de PHONO IN-aansluitingen. Wanneer u ze aansluit op andere aansluitingen, kan dit een defect veroorzaken.
• Sluit de PHONO IN-aansluitingen op een andere component aan dan op een platenspeler. Voer ook geen aansluitingen uit op een platenspeler die is uitgerust met een ingebouwde equalizer. Er kan een extreem hoog geluid worden weergegeven waardoor uw luidsprekers of andere apparaten kunnen schade oplopen.
• De PHONO IN-aansluitingen van de A-50 zijn ontworpen om alleen te worden gebruikt met platenspelers die zijn uitgerust met cartridges van het MM-type (moving-magnet). De platenspelers die zijn uitgerust met MC-cartridges (moving-coil), kunnen niet worden gebruikt.
• Zorg ervoor dat de kabels niet over het apparaat heen liggen (zoals aangegeven in de afbeelding). Anders produceert het magnetische veld van de transformatoren in het apparaat een brom in de luidsprekers.

• De aansluitingen van POWER AMP DIRECT het apparaat mogen nooit worden aangesloten op de aansluitingen van een andere component, behalve de PRE-AMP OUT.
• Als uw platenspeler is voorzien van een aardingsdraad, dient u dit vast te maken aan de ground-aansluiting van deze versterker.

Opmerking

• Wanneer u een cassettedeck aansluit, kan er ruis hoorbaar zijn, afhankelijk van de installatielocatie. Deze ruis wordt veroorzaakt door lekkage van de transformator van de versterker. Wijzig in dat geval de installatielocatie of plaats de deck verder van de versterker.
• iPod is een geregistreerd handelsmerk van Apple Inc. in de V.S. en andere landen.

Over "dubbele bedrading"

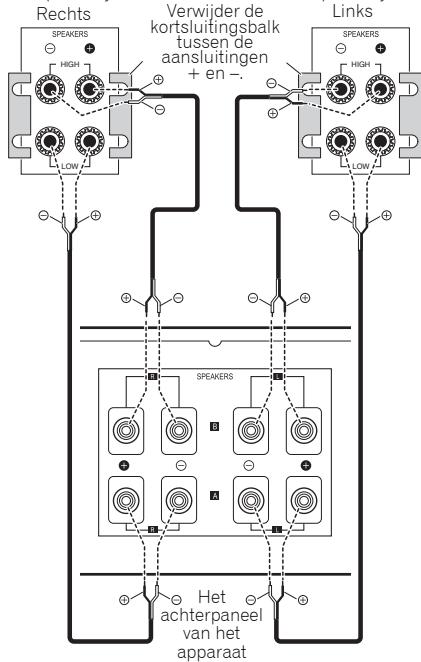

Dit apparaat kan worden gebruikt met luidsprekers die dubbele bedrading ondersteunen. Zorg dat u de hoog- en laagfrequentie-aansluitingen correct aansluit.

- Zorg er tijdens het afspelen voor dat zowel de SPEAKERS A- als de SPEAKERS B-knop zijn ingesteld op AAN (pagina 8).

Luidsprekersysteem
Luidsprekersysteem

Let op

- Wanneer u dubbele bedrading gebruikt voor het aansluiten van de luidsprekers, kunt u negatieve invloeden op de versterker voorkomen door de kortsluitingsbalken HOOG en LAAG die bij de luidsprekers zijn geleverd, te verwijderen. Raadpleeg de instructies die bij de luidsprekers zijn geleverd voor gedetailleerde informatie.

• Wanneer u luidsprekers gebruikt met afneembare netwerkcircuits, wordt er bij het verwijderen van het netwerk, geen effect geproduceerd en kan de luidspreker schade oplopen.
• Een andere methode is het aansluiten van de SPEAKERS A-aansluitingen op HOOG en van de SPEAKERS B-aansluitingen op LAAG (omgekeerd dan in afbeelding).

Luidsprekerkabels aansluiten

1 Draai de kabelkernen.
2 Maak de moer los op de SPEAKERS-aansluiting en stop de luidsprekerkabel in de opening in de aansluitingsas.
3 Maak de moer van de aansluiting opnieuw vast.

1

2

3

Let op

• Wanneer u slechts één set luidsprekeraansluitingen gebruikt (SPEAKERS A of SPEAKERS B) of wanneer u aansluitingen met twee draden gebruikt, moet de gebruikte luidsprekers een nominale impedantie hebben tussen 4 Ω en 16 Ω. Wanneer u beide sets aansluitingen gebruikt, moeten de aangesloten luidsprekers een nominale impedantie hebben van 8 Ω tot 32 Ω. Raadpleeg de instructies die bij uw luidsprekers zijn geleverd voor meer informatie over de impedantiewaarde.
• De positieve en negatieve (+/-) aansluitingen op de versterker moeten overeenkomen met die van de luidsprekers.
• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.

- Zorg dat alle ontblote luidsprekerdraden samen zijn gedraaid en volledig in de luidsprekeraansluiting zijn gestopt. Als een ontblote luidsprekerdraad het achterpaneel raakt, kan de stroom worden uitgeschakeld als veiligheidsmaatregel.

Audiokabels aansluiten

Sluit de witte stekker aan op de linkeraansluiting (L) en de rode op de rechteraansluiting (R). Zorg dat u de stekkers volledig in de aansluitingen stopt.

Links (wit) Rechts (rood)

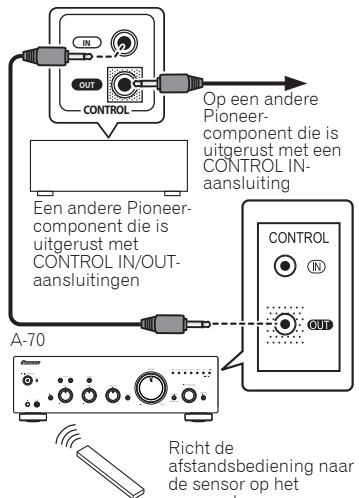

Met gecentraliseerde bediening met andere Pioneer-componenten

Meerdere Pioneer-componenten die zijn uitgerust met CONTROL IN/OUT-aansluitingen kunnen worden aangesloten op het apparaat. Hierdoor is gecentraliseerd beheer van de componenten mogelijk via de afstandsbedieningssensor op het apparaat. Hierdoor is het ook mogelijk componenten die niet zijn uitgerust met een afstandsbedieningssensor of die zijn geïnstalleerd op plaatsen waar de afstandsbedieningssensor geen bereik heeft, op afstand te bedienen.

OP een andere Pioneer- component die is uitgerust met een CONTROL IN- aansluiting Een andere Pioneer- component die is uitgerust met CONTROL IN/OUT- aansluitingen A-70 CONTROL Richt de afstandsbediening naar de sensor op het annouzet

Afstandsbediening
Richt de afstandsbediening naar de sensor op het apparaat.

Opmerking

• Gebruik een in de handel verkrijgbare mono ministekkerkabel (zonder weerstand) voor aansluitingen.
• Wanneer u de CONTROL IN/OUT-aansluitingen aansluit, moeten ook in de handel verkrijgbare kabels worden gebruikt voor het maken van analoge aansluitingen. Wanneer u alleen de CONTROL IN/OUT-aansluitingen aansluit, is er geen goed systeembeheer mogelijk.

- Wanneer een besturingskabel is aangesloten op de CONTROL IN-aansluiting van het apparaat, kan het niet worden bediend door de afstandsbediening naar het apparaat te richten (de afstandsbedieningssensor wordt automatisch uitgeschakeld).

Digitale audio-ingangen (alleen A-70)

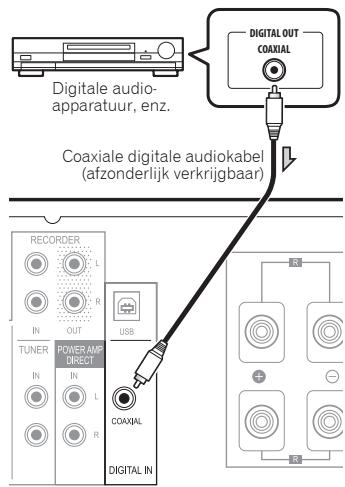

Als er een coaxiale digitale kabel (afzonderlijk verkrijgbaar) wordt om de DIGITAL IN COAXIAL-aansluiting van dit apparaat aan te sluiten op de digitale audio-uitgang van een component voor digitale audioweergave, kan de weergavecomponent worden gebruikt voor het afspelen van muziek via dit toestel. Meer informatie over het uitvoeren van de audiosignalen die zijn ingevoerd naar de DIGITAL IN COAXIAL-terminal, vindt u op pagina 12.

Digitale audio- apparatuur, enz. Coaxiale digitale audiokabel (afzonderlijk verkrijgbaar) DIGITAL OUT COAXIAL RECORDER L L R IN OUT USB TUNER POWER AMP DIRECT IN IN L COAXIAL R DIGITAL IN

Achterpaneel A-70

Opmerking

- Digitale signaalformaten die in dit apparaat kunnen worden ingevoerd, bevatten lineaire PCM-signalen met een bemonsteringsfrequentie en kwantitatieve bits tot 192 kHz/32 bits. (De bewerking kan mislukken, afhankelijk van het aangesloten apparaat en de omgeving).

Met een USB-kabel voor het aansluiten op een computer (alleen A-70)

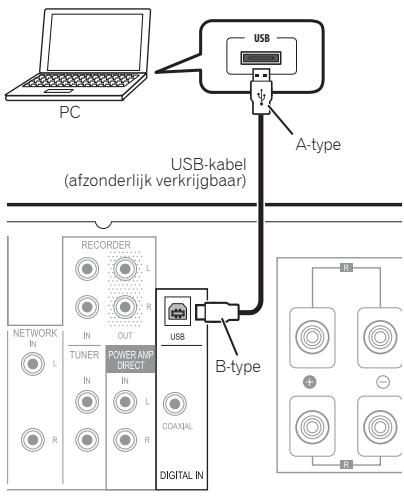

Als een USB-kabel (afzonderlijk verkrijgbaar) wordt gebruikt om de DIGITAL IN USB-aansluiting van dit apparaat aan te sluiten op de USB-poort van een computer, kunnen de muziekbestanden die zich op de computer bevinden, via dit apparaat worden afgespeeld. Meer informatie over het uitvoeren van de audiosignalen die zijn ingevoerd naar de DIGITAL IN USB-terminal, vindt u op pagina 12.

Belangrijk

- Wanneer u deze aansluiting gebruikt voor het invoeren van audiobestanden vanaf een computer naar dit apparaat, kan het nodig zijn een speciaal stuurprogramma te installeren op de computer. Raadpleeg de website van Pioneer voor details.

PC USB A-type USB-kabel (afzonderlijk verkrijgbaar) RECORDER L R IN OUT TUNER POWER AMP DIRECT IN L R L L R USB B-type COAXIAL DIGITAL IN

Achterpaneel A-70

Opmerking

- Dit apparaat kan niet worden gebruikt om audiobestanden af te spelen vanaf een computer, tenzij Media Player is geïnstalleerd op de aangesloten computer.

De stekker in het stopcontact steken

Belangrijk

• Wanneer u op reis bent of het apparaat voor een andere reden niet gebruik gedurende langere tijd, moet u de voedingskabel altijd loskoppelen van het stopcontact. De verschillende interne instellingen gaan niet verloren, zelfs wanneer de voedingskabel langere tijd niet is losgekoppeld van dit stopcontact.
• Als het nodig is de voedingskabel los te koppelen, moet u eerst drukken op de knop Ⓕ/I STANDBY/ON op het voorpaneel van het apparaat, zodat het apparaat wordt UITGESCHAKELD voordat u de kabel loskoppelt.

Let op

• Het gebruik van een andere voedingskabel dan de bijgeleverde, zal de garantie ongeldig maken omdat Pioneer niet aansprakelijk kan worden gehouden voor enige opgelopen schade. (De bijgeleverde voedingskabel die bij het apparaat is geleverd, heeft een nominaal vermogen van 10 A.)
• Gebruik alleen een voedingskabel die bij dit apparaat is geleverd.
• Gebruik de bijgeleverde voedingskabel alleen voor de doeleinden die hieronder zijn beschreven.

Sluit het apparaat aan op de netstroom nadat u alle aansluitingen hebt uitgevoerd.

Het achterpaneel van het apparaat

Naar het stopcontact ACIN Netsnoer (bijgeleverd)

1 Sluit de bijgeleverde voedingskabel aan op de AC IN-aansluiting op het achterpaneel van het apparaat.
2 Sluit het andere uiteinde aan op een stopcontact.

Hoofdstuk 3:

Functies en displays

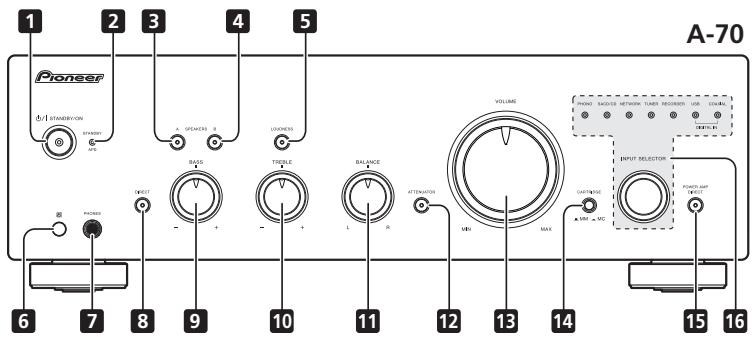

Voorpaneel

A-70 1 2 3 4 5 Pioneer dJ TINMATION STRAWB VCC L SPARTS L COUNTER RASS TRELLS BALANCE ATTENUATION VOLUME PROM SENSIVE NETWORK TURNS RECORDS USB CONTAIN TURUAL INPUT SELECTION GATE/RESET A 100 mA VCC 6 7 8 9 10 11 12 13 14 15 16

1 ⏻/I STANDBY/ON

Schakelt de versterker uit en in.Wanneer de voeding is ingeschakeld, licht de voedingsindicator in het midden op.

Wanneer de voeding in stand-by is, licht de indicator rood op. Wanneer de functie Auto uitschakelen is ingeschakeld, licht de indicator groen op (pagina 13).

3 SPEAKERS A-knop/indicator

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS A-aansluitingen.

On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-stekker.)

Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.

4 SPEAKERS B-knop/indicator

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS B-aansluitingen.

On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-stekker.)

Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.

5 LOUDNESS-knop/indicator

Gebruiken wanneer u luistert met een laag volume.

On : de indicator licht op: Versterkt lage en hoge frequenties om extra kracht te geven aan het afspelen, zelfs bij een laag volumeniveau.

Off : de indicator dooft. Dit zou normaal op deze positie moeten blijven.

• Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.
• Wanneer het geluidsvolume wordt verhoogd, wordt de aanpassing die wordt geproduceerd door het LOUDNESS-circuit verminderd.

6 Afstandsbedieningssensor

Ontvangt de signalen van de afstandsbediening (pagina 4).

7 PHONES-aansluiting

Gebruiken voor het aansluiten van de hoofdtelefoon. Er wordt geen geluid weergegeven wanneer de POWER AMP DIRECT-knop AAN is.

8 DIRECT-knop/indicator

On : de indicator licht op: Wanneer deze knop is ingesteld op AAN, worden de geluidssignalen direct uitgevoerd, zonder dat er via de verschillende aanpassingcircuits wordt gegaan (BASS, TREBLE,

BALANCE, LOUDNESS). Hierdoor kunnen signalen natuurgetrouwer worden weergegeven, maar worden alle instellingen die u hebt gemaakt met de bedieningselementen BASS, TREBLE, BALANCE of LOUDNESS uitgeschakeld.

Off : de indicator dooft. Het signaal gaat door de verschillende circuits voor frequentie aanpassingen. Wanneer de indicator UIT is, kunnen aanpassingen worden uitgevoerd met de bedieningselementen BASS, TREBLE, BALANCE en LOUDNESS.

9 BASS-toonbeheersing

Gebruiken voor het aanpassen van een laagfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de laagfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de laagfrequentietonen verminderd.

- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

10 TREBLE-toonbeheersing

Gebruiken voor het aanpassen van een hoogfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de hoogfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de hoogfrequentietonen verminderd.

- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

11 BALANCE-regeling

Dit zou normaal in de middelste positie moeten blijven. Pas de balans aan als het geluid luider is uit een van de luidsprekers. Als de rechterzijde luider is, draait u deze naar links (L) en als de linkerzijde luider is, draait u deze naar rechts (R).

- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

12 ATTENUATOR-aansluitingen (alleen A-70)

Indrukken wanneer u fijne aanpassingen wilt aanbrengen aan de geluidssterkte wanneer u afspeelt op een zeer laag volumeniveau.

13 VOLUME-regeling

Gebruiken voor het aanpassen van het volumeniveau. (Hiermee kunt u ook het volume van de hoofdtelefoon aanpassen.)

14 CARTRIDGE-keuzeschakelaar (alleen A-70)

Selecteer het type cartridge dat wordt gebruikt met uw platenspeler.

15 POWER AMP DIRECT-knop/indicator

Druk op deze knop wanneer het apparaat moet worden gebruikt als een stroomversterker (pagina 11).

16 INPUT SELECTOR-knop/indicators

Draai de knop naar rechts of links zodat de indicator oplicht voor de gewenste invoerbron. Wanneer u de knop naar rechts draait, licht de indicator naar rechts op. Wanneer u de knop naar links draait, licht de indicator naar links op. Wanneer u op de MUTE-knop van de afstandsbediening drukt om het geluid te dempen, knippert de indicator voor de invoerbron die is geselecteerd met de INPUT SELECTOR-knop.

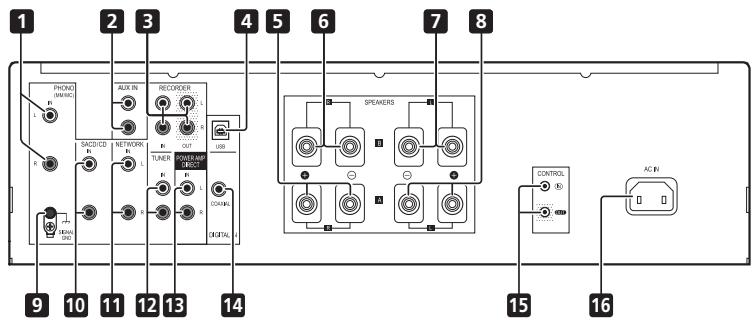

Achterpaneel

Raadpleeg pagina's 5-7 voor details over verbindingen.

1 2 3 4 5 6 7 8 PHONE (MANIC) AUX IN RECORDER SPEAKERS B SACIDIC NETWORK TUNER PULSEMP ORANGE CONTROL AC IN 9 10 11 12 13 14 15 16

1 PHONO IN (MM/MC)-aansluitingen (A-70)
PHONO IN (MM)-aansluitingen (A-50)

2 AUX IN-aansluitingen (alleen A-50)

3 RECORDER IN/OUT-aansluitingen

4 DIGITAL IN USB-aansluiting (alleen A-70)

5 SPEAKERS A-aansluitingen (rechterkanaal)

6 SPEAKERS B-aansluitingen (rechterkanaal)

7 SPEAKERS B-aansluitingen (linkerkanaal)

8 SPEAKERS A-aansluitingen (linkerkanaal)

9 GND-aansluiting (aarding platendraaier)

Deze aardingsaansluiting is ontworpen om ruis te onderdrukken wanneer een platendraaier is aangesloten. Dit is geen veiligheidsaarding.

10 SACD/CD IN-aansluitingen

11 NETWORK IN-aansluitingen

12 TUNER IN-aansluitingen

13 POWER AMP DIRECT IN-aansluitingen

Wanneer u het apparaat gebruikt als stroomversterker, sluit u hier de voorversterker aan (pagina 11).

14 DIGITAL IN COAXIAL-aansluiting (alleen A-70)

15 CONTROL IN/OUT-aansluiting

16 AC IN-aansluiting

Sluit de voedingskabel hier aan en op een stopcontact.

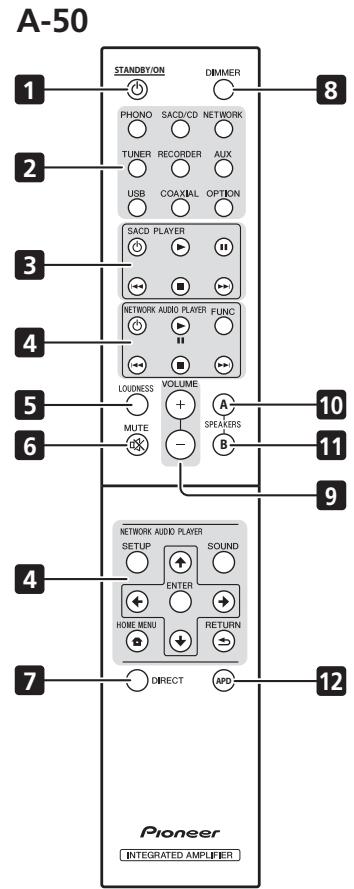

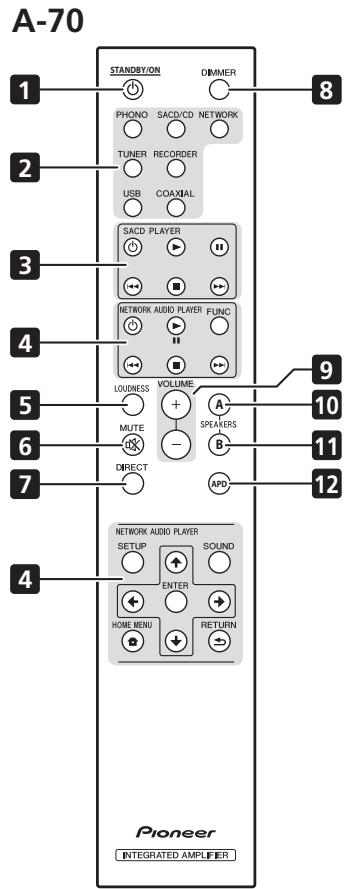

Afstandsbediening

A-70 1 STANDBYION DIMMER 2 PHONO SACD/CD NETWORK 3 TUNER RECORDER 4 USB COAXIAL 5 SACD PLAYER 6 NETWORK AUDIO PLAYER FUNC 7 VOLUME 8 LOUDNESS A 9 SPOKERS 10 MUTE - 11 DIRECT APD 12 NETWORK AUDIO PLAYER Pioneer INTEGRATED AMPLIFIER

A-50 1 STANDBY/ON DIMMER 8 PHONO SACD/CD NETWORK TUNER RECORDER AUX USB COAXIAL OPTION SACD PLAYER NETWORK AUDIO PLAYER FUNC LOUDNESS VOLUME A MUTE SPEAKERS 10 - B 9 4 NETWORK AUDIO PLAYER SETUP SOUND ENTER HOME MENU RETURN DIRECT APD 12 Pioneer INTEGRATED AMPLIFIER

1 ⏻ STANDBY/ON

Voor het kiezen tussen stand-by en het inschakelen van de versterker.

2 Ingangselectietoetsen

Indrukken om een input te selecteren. Voor het selecteren van het component dat is aangesloten op de overeenkomstige aansluiting op het achterpaneel.

- Wanneer de A-50 is aangesloten, worden de knoppen USB, COAXIAL en OPTION uitgeschakeld.

Gebruiken om de Pioneer SACD-speler te bedienen.

4 NETWERKAUDIOSPELER-

bedieningsknoppen

Gebruiken om de Pioneer netwerkaudiospeler te bedienen.

5 LOUDNESS

Gebruiken om het volumecircuit AAN/UIT te zetten (pagina 8).

6 MUTE

Mute/unmute van het geluid.

7 DIRECT

Druk hierop om Direct luisteren te activeren (pagina 8).

8 DIMMER

Met deze knop kunt u het oplichten van de indicators op het voorpaneel van het apparaat instellen op drie niveaus (heeft geen invloed op de STANDBY-indicator).

9 VOLUME +/-

Gebruik deze knop om het volume te regelen.

10 SPEAKERS A-knop/indicator

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS A-aansluitingen.

11 SPEAKERS B-knop/indicator

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS B-aansluitingen.

12 APD

Gebruiken om de functie Auto uitschakelen in te stellen op AAN/UIT (pagina 13).

Hoofdstuk 4:

Bediening

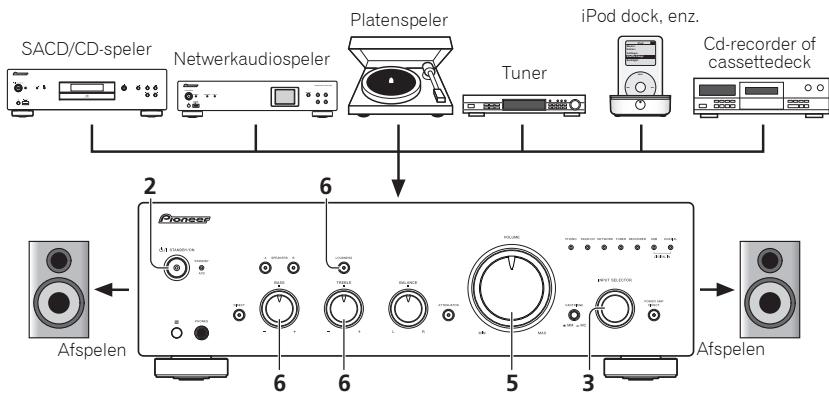

Afspelen

1 Schakel de stroom van de weergaveapparatuur uit.

2 Schakel de voeding van het toestel IN.

- Als het apparaat in stand-bymodus is, drukt u op de knop ⏻ STANDBY/ON van de afstandsbediening.

STANDBY/ON

3 Selecteer de bron die u wenst weer te geven.

- Wanneer u de bedieningselementen van het voorpaneel gebruikt, draait u aan de INPUT SELECTOR-knop.

- Als in het geval van de A-70, PHONO is geselecteerd, gebruikt u de CARTRIDGE-keuzeschakelaar om het type cartridge aan te geven dat met uw platenspeler wordt gebruikt, MM (■) of MC (—).

4 Start de weergave van het apparaat dat u heeft geselecteerd in stap 1.

5 Pas het weergavevolume aan met de VOLUME-bediening.

VOLUME

6 Regel de toon volgens uw voorkeur met de BASS- en TREBLE-bedieningselementen en met de LOUDNESS-knop.

Als de DIRECT-knop is ingesteld op AAN, worden deze bedieningselementen uitgeschakeld.

Stel de voeding in op stand-by

1 Druk op de Ⓧ STANDBY/ON-knop van de afstandsbediening.

STANDBY/ON

Wanneer u de voeding de volgende keer wilt inschakelen, drukt u op de ⏻ STANDBY/ON-knop van de afstandsbediening.

- Als u op het voorpaneel op de knop Ó/I STANDBY/ON drukt, wordt de voeding uitgeschakeld. Als de voeding is uitgeschakeld en u in dit geval op de Ó/STANDBY/ON-knop op de afstandsbediening drukt, wordt de voeding niet ingeschakeld. Druk op de Ó/I STANDBY/ON-knop op het voorpaneel om de voeding opnieuw in te schakelen.

Wanneer u het apparaat gebruikt als stroomversterker

Wanneer een voorversterker is aangesloten op de POWER AMP DIRECT IN-aansluitingen van het apparaat, kan dit worden gebruikt als een stroomversterker.

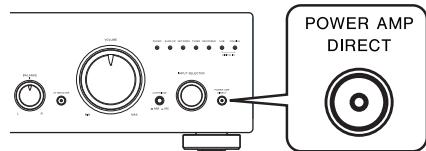

1 Druk op de POWER AMP DIRECT-knop op het voorpaneel van het apparaat.

De POWER AMP DIRECT-indicator licht op.

POWER AMP DIRECT

Let op

• Wanneer de POWER AMP DIRECT-indicator is opgelicht, veranderen de bewerkingen als volgt:
• De bedieningselementen VOLUME, BASS, TREBLE en BALANCE op het voorpaneel van het apparaat, zijn uitgeschakeld. Deze aanpassingen worden bestuurd door de component die is aangesloten op de POWER AMP DIRECT IN-aansluitingen van het apparaat.
• De knoppen LOUDNESS en ATTENUATOR (alleen A-70) zijn uitgeschakeld.
• Wanneer de POWER AMP DIRECT-indicator is opgelicht, wordt het volume van het apparaat automatisch vast ingesteld op het maximale vermogen. Wanneer u dit apparaat gebruikt als stroomversterker, moet u het uitvoerniveau van de component die is aangesloten op de POWER AMP DIRECT IN-aansluitingen controleren en dit instellen tot een laag en geschikt niveau voordat u de POWER AMP DIRECT-indicator inschakelt. Als het volume van de component die is aangesloten op DE POWER AMP DIRECT IN-aansluitingen aanvankelijk is ingesteld op een hoog uitvoerniveau, kan plots een luid geluid worden uitgevoerd wanneer de POWER AMP DIRECT-indicator oplicht.
• Het geluid wordt niet geproduceerd vanaf de PHONES-stekker en RECORDER OUT-aansluitingen.
• Raadpleeg de bedieningsinstructies voor meer informatie over de component die is aangesloten op de POWER AMP DIRECT IN-aansluitingen van het apparaat.

Muziek afspelen vanaf een digitale audiocomponent (alleen A-70)

Voert digitale signalen uit die zijn ingevoerd naar de DIGITAL IN COAXIAL-aansluitingen.

1 Maak een digitale ingangsaansluiting.

- Zie Digitale audio-ingangen (alleen A-70) op pagina 6.

2 Druk op COAXIAL om DIGITAL IN COAXIAL te selecteren als de invoerbron.

• Wanneer u de bedieningselementen van het voorpaneel gebruikt, draait u aan de INPUT SELECTOR-knop.
• Er wordt geluid weergegeven vanaf de RECORDER OUT-aansluitingen.

Opmerking

- Digitale signaalformaten die kunnen worden ingevoerd naar dit apparaat, omvatten lineaire PCM-signalen met bemonsteringsfrequenties en kwantitatieve bits tot 192 kHz/32 bits (afhankelijk van het aangesloten apparaat en de omgeving, kan de bewerking mogelijk mislukken).

Muziek afspelen vanaf een computer (alleen A-70)

Gebruik deze functie voor het afspelen van digitale audio-invoer naar de DIGITAL IN USB-poort op het achterpaneel van het apparaat.

1 Sluit het apparaat aan op een computer via een USB-kabel.

- Zie Met een USB-kabel voor het aansluiten op een computer (alleen A-70) op pagina 7.

2 Druk op USB om DIGITAL IN USB te selecteren als de invoerbron.

• Wanneer u de bedieningselementen van het voorpaneel gebruikt, draait u aan de INPUT SELECTOR-knop.
• Er wordt geluid weergegeven vanaf de RECORDER OUT-aansluitingen.

3 Start het afspelen op de computer.

Opmerking

• Wanneer u een USB-kabel gebruikt om dit apparaat aan te sluiten op een computer voor het afspelen van muziekbestanden, worden de volgende lineaire digitale PCM-signalen ondersteund:
  – Kwantitatieve bits: 16 bits, 24 bits, 32 bits
  – Bemonsteringsfrequencies: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Het afspelen kan niet worden bediend vanaf dit apparaat tijdens het gebruik van deze functie. Gebruik uw computer om het afspelen te beheren.
• Wanneer u de USB-kabel loskoppelt, moet u altijd eerst het afspelen op de computer stoppen.
• Er wordt mogelijk geen geluid weergegeven als uw computer USB 2.0 HS niet ondersteunt.
• Dit apparaat biedt geen ondersteuning voor het gebruik van een USB-hub. Gebruik altijd een USB-kabel om het apparaat direct aan te sluiten op de computer.

Belangrijk

- Wanneer u de DIGITAL IN USB-poort gebruikt voor het invoeren van audiobestanden vanaf een computer naar dit apparaat, kan het nodig zijn een speciaal stuurprogramma te installeren op de computer. Raadpleeg de website van Pioneer voor details.

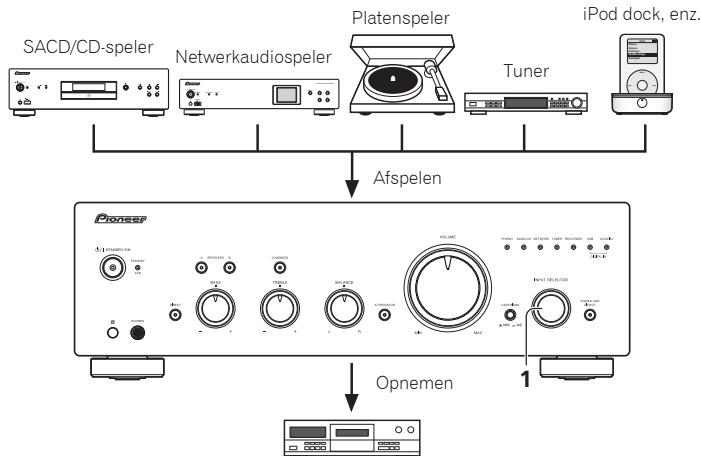

Een audioopname maken

U kunt audio opnemen dat afkomstig is van iedere willekeurige bron die is aangesloten op de versterker.

1 Selecteer de bron waar u van wenst op te nemen.

2 Start de opname en start daarna de weergave van de bronapparatuur.

Let op

- Controleer of de korte pinstekkers niet in de RECORDER OUT-aansluitingen zijn gestopt, omdat hierdoor een defect kan ontstaan.

Instellen voor automatische stand-bystatus (Auto uitschakelen)

Deze functie schakelt het apparaat automatisch naar de stand-bymodus als er gedurende 30 minuten geen signaal of schakelbewerking wordt gedetecteerd.

1 Als de voeding van het apparaat is INGESCHAKELD, drukt u op de APD-knop op de afstandsbediening.

Wanneer deze voorwaarde is ingesteld op AAN, zal de STANDBY/APD-indicator op het voorpaneel groen oplichten. Druk opnieuw op de knoppen om de instelling uit te schakelen.

• Deze instelling kan ook worden uitgevoerd door de knoppen LOUDNESS en POWER AMP DIRECT tegelijkertijd in te drukken en ze 3 seconden ingedrukt te houden.
• De standaard fabrieksinstelling is AAN.
• Het draaien van de bedieningselementen TREBLE, BASS, BALANCE of VOLUME wordt niet beschouwd als een bediening voor het opnieuw instellen van de 30 minuten-timer voor het automatisch uitschakelen.

Opmerking

- Afhankelijk van het aangesloten apparaat, kan overmatig geluid dat door het apparaat wordt geproduceerd, worden geïnterpreteerd als een audiosignaal. Hierdoor wordt verhinderd dat de functie voor het automatisch uitschakelen wordt geactiveerd.

Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen

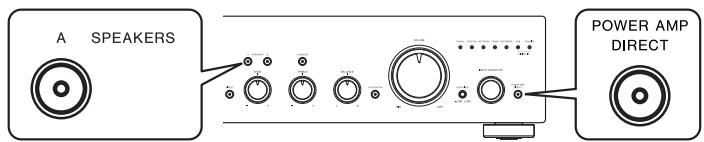

1 Wanneer de voeding in stand-by is, houdt u de SPEAKERS A-knop en de POWER AMP DIRECT-knop op het voorpaneel tegelijkertijd ingedrukt gedurende vijf seconden.

A SPEAKERS POWER AMP DIRECT

2 Schakel de voeding van het toestel IN.

Hoofdstuk 5:

Bijkomende informatie

Problemen oplossen

Vaak worden onjuiste handelingen verward met problemen of storingen. Wanneer u denkt dat er iets mis is met dit apparaat, controleer dan eerst de onderstaande punten. Soms kan de storing veroorzaakt worden door een ander component. Controleer daarom ook de andere componenten en elektrische apparatuur die gebruikt wordt. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiële Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te laten repareren.

- Als dit toestel niet naar behoren functioneert vanwege externe effecten zoals statische elektriciteit, trek dan de stekker uit het stopcontact en steek hem weer in om het toestel weer normaal te doen werken.

Probleem	Oplossing
Het apparaat gaat niet aan.	•Is de voedingsstekker losgekoppeld van het stopcontact? Sluit de voedingsstekker correct aan op het stopcontact (pagina 7).•Is de voedingskabel losgekoppeld van de AC IN-aansluiting? Sluit de voedingskabel correct aan (pagina 7).
De voeding wordt uitgeschakeld.	•Is de functie Automatisch uitschakelen AAN? Als u niet wilt dat het apparaat automatisch wordt uitgeschakeld, moet u de functie Automatisch uitschakelen deactiveren (pagina 13).
Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 0,5 seconde.	•Het beveiligingscircuit is geactiveerd. Dit wordt veroorzaakt wanneer een geluid met een zeer lage frequentie wordt weergegeven aan een hoog volumeniveau.- Schakel de voeding UIT, wacht minstens één minuut en schakel vervolgens de voeding opnieuw IN. Speel de muziek af op een lager volumeniveau.- Wanneer de voeding opnieuw wordt INGESCHAKELD en de STANDBY/APD-indicator rood knippert met onregelmatige intervallen, kan het circuit van het apparaat beschadigd zijn. Koppel de voedingskabel los en raadpleeg uw leverancier of een Pioneer servicestation in uw buurt.
Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 1 seconde.	•De interne temperatuur van het apparaat is gestegen en het veiligheidscircuit heeft gewerkt.- Schakel de voeding UIT en wacht de een meer minuten. Laat de temperatuur van het apparaat afkoelen voordat u de voeding opnieuw INSCHAKELT.- Installeer het apparaat op een locatie met een betere ventilatie.- Controleer of het apparaat correct is geinstalleerd. Als het apparaat opnieuw wordt ingeschakeld zonder dat het heeft kunnen afkoelen, kunnen dezelfde symptomen optreden (pagina 4).
Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 2 seconde.	•Gebruikt u luidsprekers met impedantiewaarden die niet worden ondersteund door dit apparaat? Controleer de normale impedantiewaarde van de luidspreker (pagina 6).•Zijn er luidsprekerkabels losgekoppeld van de SPEAKERS-aansluiting en zijn er andere draden die het oppervlak van het achterpaneel raken? Koppel de voedingskabel los en sluit de luidsprekerkabels correct aan (pagina 6).
Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 3 seconde.	•Het beveiligingscircuit is geactiveerd. Dit wordt veroorzaakt wanneer een geluid met een zeer hoge frequentie wordt weergegeven aan een hoog volumeniveau.- Verlaag het volume en probeer opnieuw af te spelen.- Als hetzelfde symptoom verschijnt wanneer de voeding wordt UITGESCHAKELD en opnieuw INGESCHAKELD, kan het circuit van het apparaat beschadigd raken. Koppel de voedingskabel los en raadpleeg uw leverancier of een Pioneer servicestation in uw buurt.
Wanneer de voeding wordt ingeschakeld, knippert de STANDBY/APD-indicator met onregelmatige intervallen.	•Het circuit van het apparaat is beschadigd. Koppel de voedingskabel los en raadpleeg uw leverancier of een erkend Pioneer servicepunt in uw buurt.

Probleem	Oplossing
Er is geen geluid als u een functie selecteert.	• Een verbindingskabel is losgekoppeld of onjuist aangesloten. Controleer uw verbindingen (pagina 5).• De aansluitingen of pinstekkers op een kabel zijn vuil. Veeg eventueel vuil af van de aansluitingen en pinstekkers.• Controleer of de ingangsselectie voor het apparaat is ingesteld op de gewenste weergavecomponent. Stel de selectieknop correct in (pagina 11).• Druk op MUTE op de afstandsbediening om het dempen uit te schakelen (pagina 10).
Er komt geen geluid uit een luidspreker.	• Zijn de aansluitkabels of luidsprekerkabels aan één zijde losgekoppeld. Sluit veilig opnieuw aan (pagina 5).
De afstandsbediening doet het niet.	• Vervang de batterij (pagina 4).• Blijf binnen 7 m en 30° van de sensor op het voorpaneel (pagina 4).• Verwijder het obstakel of ga op een andere plaats zitten of staan.• Zorg dat er geen direct licht valt op de sensor op het voorpaneel.• Is de besturingskabel voor een component verkeerd aangesloten? Controleer of de aansluitingen juist zijn (pagina 6).
Kan invoerbron niet wijzigen.	• Controleer of de POWER AMP DIRECT-functie AAN is. Indien dat zo is, drukt u op de POWER AMP DIRECT-knop op het voorpaneel om de functie UIT te schakelen (pagina 11).
Er is geen geluid hoorbaar wanneer een lineair PCM-signaal met een frequentie van 96 kHz of meer wordt ingevoerd naar de DIGITAL IN COAXIAL-aansluiting.	• Het geluid wordt mogelijk niet juist uitgevoerd, afhankelijk van de digitale coaxiale kabel die wordt gebruikt. Probeer de kabel (afzonderlijk verkrijgbaar) te vervangen door een andere.
Wanneer de DIGITAL IN USB-poort wordt aangesloten op een computer via de USB-kabel, kunnen de audiobestanden op de computer niet worden afgespeeld.	• Is het juiste apparaatstuurprogramma geïnstalleerd op de computer? Wanneer u een USB-kabel gebruikt om de DIGITAL IN USB-poort van het apparaat aan te sluiten op een computer voor het afspelen van audiobestanden op de computer, moet een geschikt apparaatstuurproramma worden gedownload van de Pioneer-website en op uw computer worden geïnstalleerd. Raadpleeg de Pioneer-website voor instructies over het installeren van het stuurprogramma.
Er wordt geen geluid weergegeven wanneer u probeert bestanden af te spelen op een computer.	• Zijn de volumeinstellingen correct voor het besturingsprogramma en de toepassing? Verhoog de volumeinstellingen zoals nodig.
	• Is de audio-uitvoer van het besturingssysteem ingesteld op MUTE (DEMPEN)? Annuleer de instelling MUTE (DEMPEN):
	• Worden meerdere toepassingen tegelijk uitgevoerd? Probeer de toepassingen die niet in gebruik zijn, te sluiten.
	• Is de audio-uitgang goed ingesteld in het besturingssysteem of de toepassing die wordt gebruikt? Selecteer "Pioneer USB Audio Device" als audio-apparaat.

Reiniging van het toestel

• Gebruik een poetsdoek of een droge doek om stof en vuil van het toestel te vegen.
• Wanneer het buitenoppervlak van het toestel vuil is, veeg het dan schoon met een zachte doek die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed heeft uitgewrongen. Gebruik geen meubelwas of meubelreinigers.

- Gebruik nooit verdunner, benzine, insectensprays of andere chemische producten op of in de omgeving van dit product, want deze kunnen corrosie op het buitenoppervlak veroorzaken.

Specificaties

Versterkergedeelte

Het aangeduide uitgangsvermogen is van toepassing bij gebruik van een stroomvoorziening van 230 V.

- Continu uitgangsvermogen (beide kanalen bij 20 Hz t/m 20 kHz)

A-70/A-50.	90 W + 90 W(THD 0,5 %, 4 Ω)
A-70/A-50.	65 W + 65 W(THD 0,5 %, 8 Ω)

Audiogedeelte

• Invoer (gevoeligheid/impedantie)

SACD/CD, NETWORK, TUNER, RECORDER, AUX (alleen A-50)	200 mV/50 kΩ
POWER AMP DIRECT	1 V/10 kΩ
PHONO (MM)	2.8 mV/50 kΩ
PHONO (MC)	0.24 mV/100 Ω (alleen A-70)
COAXIAL	500 mVp-p/75 Ω (alleen A-70)

• Uitvoer (niveau/impedantie)

RECORDER OUT 200 mV/2,2 kΩ

- Frequentieresponse

SACD/CD, NETWORK, TUNER, RECORDER, AUX (alleen A-50) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Hz tot 20 kHz ± 2 dB* PHONO (MM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Hz t/m 20 kHz ±0,5 dB* PHONO (MC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . * Gemeten terwijl de DIRECT-toets is ingeschakeld.

- Toonbeheersing

(Wanneer VOLUME is ingesteld op -30 dB)

• Signaal-ruisverhouding

(IHF SHORTED, A-NETWORK)

SACD/CD, NETWORK, TUNER, RECORDER, AUX (alleen A-50)	101 dB*
PHONO (MM, 5 mV invoer)	89 dB*
PHONO (MC, 0,5 mV ingang)	74 dB* (alleen A-70)
* Gemeten terwijl de DIRECT-toets is ingeschakeld.

• Belastingsimpedantie luidspreker

A, B	4 Ω tot 16 Ω
A+B	8 Ω tot 32 Ω
Dubbele bedrading	4 Ω tot 16 Ω

Diversen

Voeding vereiste .....AC 220 V tot 230 V, 50 Hz Stroomverbruik

A-70 74 W

A-50 72 W

In stand-by. 0,2 W

Afmetingen

A-70 ..... 435 mm (B) x 141,5 mm (H) x 361,5 mm (D) A-50 ..... 435 mm (B) x 138,5 mm (H) x 357 mm (D)

Gewicht (zonder verpakking)

A-70 17,1 kg

A-50 11,1 kg

Accessoires

Afstandsbediening .... 1 AAA/IEC R03 droge celbatterijen .... 2

Korte pinstekker 2

Netsnoer

Garantiebewijs

Waarschuwingsblad

Handleiding (dit document)

Opmerking

• De technische gegevens en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.
• Bedrijfs- en productnamen die hierin worden vermeld, zijn handelsmerken of gedeponeerde handelsmerken van de respectieve bedrijven.

Alle rechten voorbehouden.

IMPORTANTE

Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)
