GEBRUIKSAANWIJZING S-DJ05 PIONEER

Actieve referentieluidsprekers voor DJ/producer

De bovengenoemde Pioneer website biodt een overzicht van de vaak gestelde vragen, informatatie over software, tips en hulpfuncties om uw gebruik van dit product te veraangenamen.

Delichtflash met pijlpuntsymbool in eengelijzkijdige driehoek is bedoeld om deaandacht van de gebruikers te trekken opeenietniet geisoleerde "gevaarlijke spanning"in het toestel,welke voldoende kan zichonbijaanraking een elektrische shock teveroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIEN.

Het uitroepteken in een gelijkzijdige
driehok is bedoeld om de aandacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en

onderhoudsinstructies in de handleiding bij dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijffsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gezruikt overeenkomt met de bedrijffsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.

D3-4-2-1-4*A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrij ruimte rondon het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 30 cm boven, 30 cm achefter en 30 cm aan de zichkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het apparaat�n aangebracht voor de ventilatie, zodat een betrouwbare werkig van het apparaat worden verkreten en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapiijt of een bed.

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik:

+5°C tot +35°C, minder dan 85% RH

(ventilatieopeneringen nicht afgedekt)

Zet het apparaat Niet op een slecht geventileerde plaats en stel het apparaat ook Niet bloot aan hove vochtigkeit of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*A1_NI

WAARSCHUWING

Dit apparaat is uitgerust met een drie-draden (geaarde) stekker – de stekker heeft dus eenerde pen (aardpen). Deze stekker past alleen in een geaard stopcontact. Als u de stekker Niet in het stopcontact Aunt steken, moet u contact opnemen met een bevoegde elektricien om het stopcontact te lately verrangen door een geaard stopcontact. Verwijder nooit de aardbeveiliging van de stekker.

D3-4-2-1-6_A1_NI

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een neue netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er.daarom voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoeruit het stopcontact wanner u het apparaat genuine tijd Niet denkt te gebruiken (bijv. wanner u op vakantie gaat).

D3-4-2-2-1a_A1_NI

LET OP

De schakelaar van dit apparaat koppelt het apparaat Niet volledig los van hetlichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijf lopen, moet u de stekkeruit het stopcontact halen om het apparaat volledig van hetlichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een moodgeval gemakkelijkuit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekkeruit het stopcontact halen wanner u het apparaat langere或多 dan denkt te gebruiken (bijv. wanner u opvakantieGaat).

D3-4-2-2-2a*_A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

Schakel alkijd de spanning uit en trek de stekker uit het stopcontact alvorens aansluitingen te make of te wijzigen.

D44-9-3_A1_NI

Pak het netsnoor beet bij de stekker. Trek de stekker er Niet uit door aan het snoer te trekken en trek nooit aan het netsnoor met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoor, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnooren dienen zo te worden geleid dat er Niet per ongeluk iemand op gaat staan. Een beschadigd netsnoor kan brand of een elektrische schokveroorzaken. Kontroleer het netsnoor af en toe. Wanner u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.

S002*A1_NI

Magnetisch afgeschermd luidsprekersysteme

SGK001a_A1_NI

Dit luidsprekersysteme is magnetisch afgeschermd. Afhankelijk van de installmentieplaats is het echter möglichk dat de kleuren op het scherm van een TV verwormen indien het luidsprekersysteme zich bij de TV is geplaatst. Als dit gebeurt, schakelt u de tevisieuit en dan na 15 tot 30 minuten weein. Indien het probleem nu nog Niet is opgelost moet u het luidsprekersysteme verder van de TV vandaanplaatsen.

SGK002a_A1_NI

Bevestig deze luidsprekers Niet aan de muur of het plafond, want als de luidsprekers vallen können ze letsel veroorzaken.

SGK007*A1_NI

Pioneer kan Niet aansprakelijk worden gesteld voor ongevalten of schade die het gevolg zichen van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen. SGK008 A1 NI

Inleiding

Hoofdkenmerken

Dit product biedt u de möglichkeid om een enkele luidsprekerset te gebruiken voor al uw muziekbehoeften, van DJ-voortelingen tot producing-doeleinden, en de luidsprekers tevens te gebruiken voor normale muziekweergave.

Het frequentieverloop kan perfect worden afgestemd op alle situatuies, van DJ-voorstellingen tot producing-doeleinden, en tevens op normale muziekweergave.

De vaak gebruekte bedieningsorganen zoals voor de geluidsfuncties LEVEL, MUTE ON/OFF, aan/ruststand, EQ ON/OFF en de bronfungtie INPUT konnen met de hand-bedieningseenheid gelijktijdig voor de rechtser en de linker luidspreker worden ingesteld.

• Netsnoeren (2)
  Linkkabel (1)
  Bedieningseenheid (1)
  Rubber voetjes (8)

• Garantiebewijs

• Handleiding (dit document)

Installatie

Installatie-aanwijzingen

Het weergavegeluid van de luidsprekers worden beinvloed door de omstandigheden in de luisterruimte. Om een optimale luisteromgeving te creeren, moet u terdege rekening honden met de omstandigheden op de installmentieplaats voordat u met de feitelijke installmentie begint.

LETOP

• Voor een goede ventilatie dient u ervoor te zorgen dat er voldoende ruimte ist:tussen de luidspeakers en eventuele muren of andere componenten in de buurt (er moet minimaal 30~cm vrije ruimte boven,chyter, en rechts en links van elke luidspeker zich). Wanner er onvoldoende ruimte tessen de luidspeker en de muur of andere componenten is, kan de temperatuur in het inwendige te hoog oplopen met een defect of beschadiging tot gevolg.

• Installer op oorniveau.

• Voor een tatsächelijk stereo-effect要去en de linker en de rechter luidsprekker symmetisch en op gelijke afstand van de luisterplaats worden opgesteld.
• In het ideale geval moeten de luidsprekers onder een hoek van 30^ grades ten opzichte van de luisterplaats worden opgesteld (ze vormen tesamen een hoek van 60^ grades) enaar binnen gedraaid worden maar de luisterplaats toe.

Opmerking:

• Voor een goede ventilatie要去en de luidsprekers zich op een afstand van 30~cm of meer van de muur bevinden. Wonneer de luidsprekers te DirectX bij de muur staan, is het möglichk dat er een onderbreking is in het freiuentiebereik van de luidsprekers.

Installatie en afmetingen van montage-accessoires

• Bij deze luidspekkers worden geen luidspekterstandaards, montage-accessoires of schroeven geleverd. Indien u deze onderden nodig hebt, moet u ze waar vereist zich aanschaffen.

• Zoals aangegeven in de afbeelding zich er twee schroefgaten in de onderkant van elke luidspreker voor de bevestiging van montage-accessoires. Bij gebruik van montage-accessoires要去 u de instructies die bij het accessoire worden geleverd zorgvuldig doorlezen en erop letten dat het accessoire het gewicht van de luidspreker kan dragen. Een Niet goed bevestigde luidspreker kan vallen met letsel of beschadigingen tot geolg.

• Pioneer kan Niet aansprakelijk worden gesteld voor schade of negatieve gevolgen voortvloeijend uit het gebruik van montage-accessoires voor de luidspekters, waaronder een foutieve of Niet deugdelijke montage, onjuiste montage, onvoldoende sterkte van het accessoire om het gewicht van de luidspeker te dragen, verkeerd gebruik, wijzigingen of ongelukken.

Opmerking:

• Bij te strak aantrekken van de schroeven kan de schroefdraad gladgetrokken worden met beschadiging van het product tot gevolg. Ga voorzichtig te werk bij het vastdraaien.

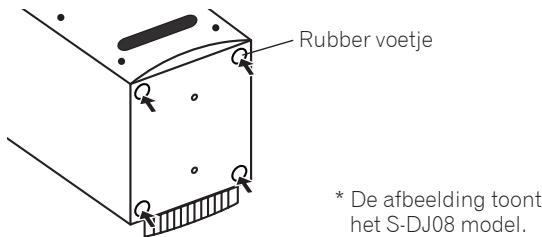

Bevestigen van de rubber voetjes

De bijgeleverde rubber voetjes要去en overeenkomstig de toeepaste installmentie worden gebruikt. Bevestig een rubber voetje op elke hoek aan de onderkant van de luidspreker. Het is möglichk dat de rubber voetjes op sommigeplaatsen onvoldoende slipweerstand leveren, dus let goed op wanner de ondergrond erg glad is.

Opmerking:

• Probeer de rubber voetjes Niet te bevestigen verwijl u de luidspreker schuin houdt. Leg een zachte doeck of deken op de vloer en leg de luidspreker op de zichkant wonneer u de voetjes eraan bevestigt.

Benaming en functie van de onderdelen

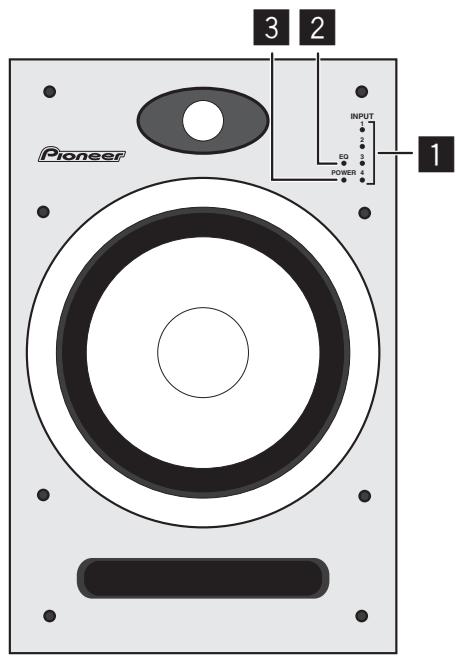

Voorzieningen op het voorpaneel

De indicator van de gekozen INPUTlicht op. In de MUTE geluiddempingsstand knippert de indicator van de gekozen INPUT.

2 EQ indicator

Deze indicatorlichtopwanner de equalizerfunctie is ingeschakeld.

3 POWER indicator/aftoppen-indicator

Ruststand : Licht rood op.

Ingeschakeld : Licht blauw op.

Uitgeschakeld : De indicator isuit.

Tijdens aftoppen: Knippert of brandt roze.

Als de versterker aftoppen veroorzaakt, knippert (of brandt) deze indicator roze. Bij normala gebruik moeten de luidspekters zo worden gebruikt dat de indicator Niet roze knippert of brandt. Als de indicator roze knippert (of brandt), verlaagt u het volume (LEVEL knop) op het achterpaneel van dit apparaat of u verlaagt op het aangesloten bronapparaat het niveau van het signala dat maar dit apparaat worden gestuurd. Bij overmatig aftoppen van het signala kan het apparaat worden beschadigd.

A LET OP

Dit product is zodanig ontworpen dat alle indicatorlampjes doven wanner de gebruiker de betreffende toetsen op de luidspreker omschakelt of de bedieningseenheid (wanner een bedieningseenheid is bijgeleverd) inschakelt. Het lijkt dan alsof de luidspreker is losgekoppeld van de voedingsbron (niet aangesloten is), maar u mag Niet vergeten dat er toch elektrische stroomaar het apparaat worden gevoerd. Om alle elektrische stroomaar het apparaat volledig af te sluiten, moet u de stekker van het apparaat uit het stopcontact halen. Om brand te voorkomen, moet het product in de buurt van een stopcontact worden geplaatst zodate stekker gemakkelijk uit het stopcontact kan worden gehaald wanner u op reis gaat of als u het apparaat om een andere reden gereuime tijd nicht denkt te gebruiken.

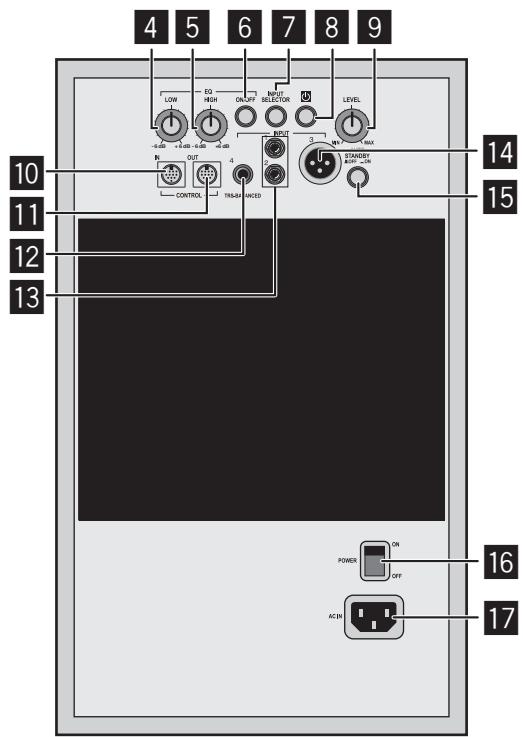

Voorzieningen op het achterpaneel

* De afbeeling toont het S-DJ08 model.

4 EQ LOW knop

Gebruik deze knop om de weergave van de lage tonen in te stellen. Deze knop werkkt alleen wonneer de EQ ON/OFF toets op ON staat.

5 EQ HIGH knop

Gebruik deze knop om de weergave van de hoge tonen in te stellen. Deze knop werkkt alleen wanner de EQ ON/OFF toets op ON staat.

6 EQ ON/OFF toets

Gebruik deze toets om de equalizer in en uit te schakelen.

7 INPUT SELECTOR toets

Bij enkele malen indrukken van deze toets worden omgeschakeld:tussen INPUT 1 2 3 4

Aan/ruststand-toets ()

Gebruik deletoets om het apparaat in te schakelen of in deruststand (standby) te zetten.

Wanner de toets worden ingedrukt, worden het apparaat ingeschakeld. Als de toets nogmaals worden ingedrukt, komt het apparaat in de ruststand te staan.

9 LEVEL knop

Gebruik deze knop om de geluidssterkte (volume) in te stellen.
Deze knop werkkt wanner er geen bedieningseenheid is aangesloten.

10 CONTROL IN aansluiting

Hierop kan de bijgeleverde bedieningseenheid of de bijgeleverde linkkabel worden aangesloten.

11 CONTROL OUT aansluiting

Hierop kan de bijgeleverde linkkabel worden aangesloten.

12 INPUT 4

Gebalanceerde ingang, klinkstekkerbus.

Opmerking:

• Niet-gebalanceerde kabels met klinkstekkers können ook worden gebruikt, maar het volume van het geluid zal dan lager�. Wonneer u een hoger volume wilt, moet u een gebalanceerde kabel met een TRS-klinkstkeker gebruiken.

13 INPUT 1, INPUT 2

RCA-tulpstekkertype, ongebalanceerde ingangsaansluitingen.

14 INPUT 3

XLR-type, gebalanceerde ingangsaansluiting. De penopstelling van de aansluiting is als volgt: Nr. 1 Aarde, Nr. 2 Spanning en Nr. 3 Geen spanning.

15 AUTO STANDBY ON/OFF schakelaar

Gebruik deze schakelaar om de stroombesparingsfunctie in/uit te schakelen.

16 POWER hoofdstrooomschakelaar

Gebruik deze schakelaar om de hoofdstroomvoorziening in eenuiit te schakelen.

17 ACIN

Sluit hierop het bijgeleverde netsnoer aan en steek dan de stekker in een stopcontact. Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn voltooid. Gebruik alleen het bijgeleverde netsnoer.

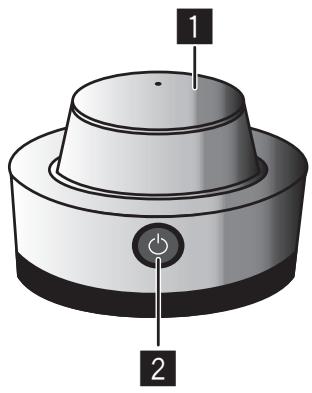

Voorkant van de bedieningseenheid

LEVEL knop

Gebruik deze knop om de geluidssterkte (volume) in te stellen.

2 Aan/ruststand-toets ()

Gebruik dele Zoets om het apparaat in te schakelen of in der ruststand (standby) te zetten.

Wanneer de toets worden ingedrukt, worden het apparaat ingeschakeld. Als de toets nogmaals worden ingedrukt, komt het apparaat in de ruststand te staan.

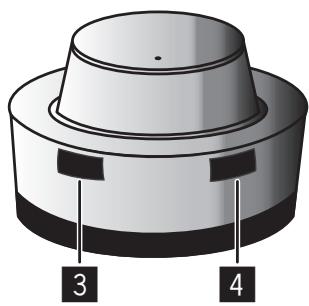

Achterkant van de bedieningseenheid

3 INPUT SELECTOR toets

Bij enkele malen indrukken van deze toets worden omgeschakeld:tussen INPUT 1 2 3 4

4 MUTE/EQ toets

Bij enkele malen indrukken van deze toets worden de geluideddempingsfunctie beurtelings in-/uitgeschakeld. Houd de toets langer dan een seconde ingedrukt om de equalizerfunctie in/uit te schakelen.

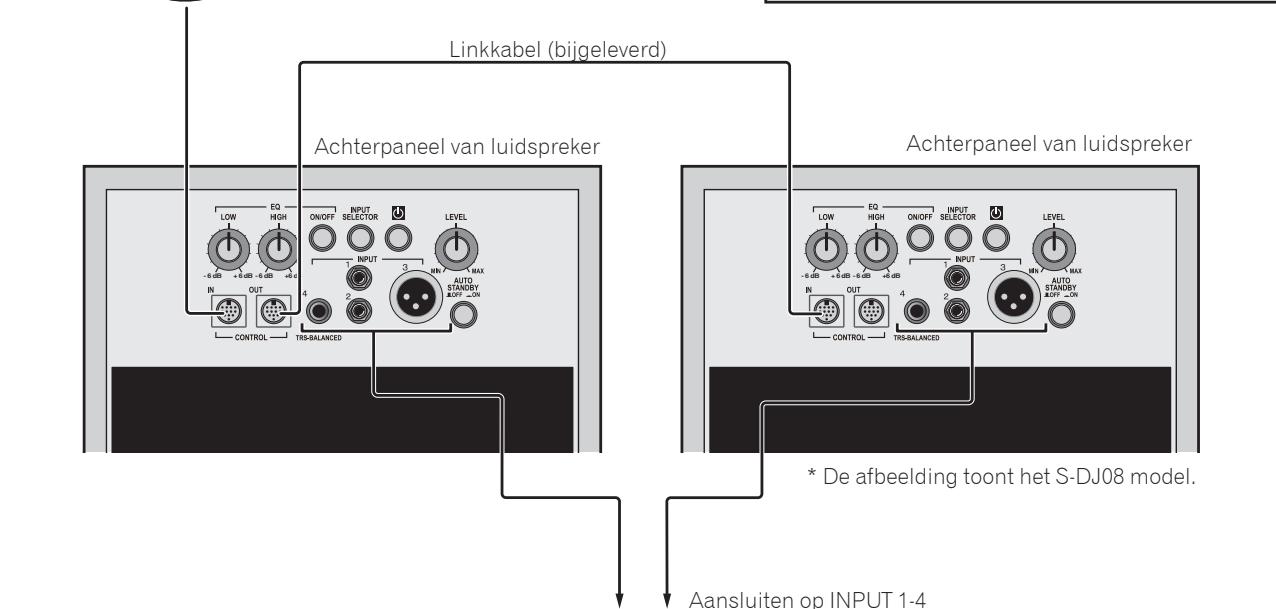

Aansluitingen

Schakel de stroom uit en haal de stekker uit het stopcontact voordat u begint met het make of wijzigen van de aansluitingen. Lees ook de handleidingen van de andere apparatuur waarop deze luidsprekers worden aangesloten.

Sluit het netsnoor pas aan nadat alle andere aansluitingen zijn voltooid.

Gebruik alleen het bijgeleverde netsnoer.

Als voor de gewenste installmentie een langere linkkabel nodig is dan de bijgeleverde kabel,(Intu u een los verkrijgbare MINI DIN 8a verlengkabel gebruiken en deze op de bijgeleverde linkkabel aansluiten.

WAARSCHUWING

Gebruik Niet alleen een los verkrijgbare MIN DIN 8a verlngkabel; sluit deze kabel alsijd aan op de linkkabel die bij dit apparaat worden geleverd, want anders bestaat er kans op een foutieve werkig, brand of een elektrische schok.

Opmerking:

• Wanner de bedieningseenheid en de linkkabel met elkaar zichen verbonden,要去 u de LEVEL hoofd niveauknop van de luidspreker helemaal linksom maar de MIN stand draaien, want anders is het möglichk dat er onverwachtst een hard geluid door de luidspreker wordt weergegeven in het geval de bedieningseenheid en de linkkabel plotseling worden losgemaaakt.
• Wanner de bedieningseenheid worden aangesloten, draait u eerst de LEVEL knop van de bedieningseenheid helemaal maar de MIN stand en stelt dan het geluidsniveauaar wens in nadat de verbinding is voltooid. Als de verbinding worden gemaatk terwijl de LEVEL knop van de bedieningseenheid in een hove stand staat, kan er onverwachs ons hard geluid door de luidspreker worden weergegeven.

Wanner de bedieningseenheid is aangesloten, za de LEVEL hoofdniveauauknop van de luidspreker Niet werken.

Als de bedieningseenheid op de CONTOL IN aansluiting van een van de luidsprekers is aangesloten, gebruikt u de linkkabel om de CONTROL OUT aansluiting van de betreffende luidspreker te verbinden met de CONTROL IN aansluiting van de andere luidspreker.

Bedieningseenheid

DJ-mengpanele

PC

TV

Draagbaargeluidsapparaat

Bediening

Schakel de hoofdstroomvoorziening in.

Zet de POWER hoofdstrooomschakelaar op het中断paneel van de luidspreker aan.

Schakel het apparatus in.

Druk op de aan/ruststandtoets (op de bedieningseenheid of op hetchyterpaneel van de luidspreker).

Kies de gewenste ingang.

Druk op de INPUT SELECTOR toets (op de bedieningseenheid of op het Achterpaneel van de luidspreker) om de gewenste ingangsbron te kiezen.

Stel het geluidsvolume in.

Als de bedieningseenheid is aangesloten: Draai de LEVEL knop van de bedieningseenheid langzaam rond om het geluidsvolume maar wens in te stellen.
Als de bedieningseenheid nicht is aangesloten: Draai de LEVEL knop op het achterpaneel van de luidspreker langzaam rond om het geluidsvolume maar wens in te stellen.

Opmerking:

• Wanner twee of meer geluidsbronnen zijn aangesloten: Wanner de instelling van de INPUT SELECTOR worden veranderd, kan het geluidsvolume van de liquidsprekers aanzienlijk veranderen als gevolg van de verschillen in deuitgangsinstelleningen op de verschillende geluidsbronnen. Om dit te voorkomen, draait u de LEVEL knop hebelaal linksom (MIN) voordat u de instelling van de INPUT SELECTOR verandert en stelt daarna het geluidsvolume maar wens in.
• Het geluid van de luidsprekers kan verrormd zijn, afhankelijk van het uitgangsniveau van het aangesloten geluidsapparaat. In dit geval moet u het uitgangsniveau van het betreffende apparaat verlagen.
• Als de equalizerregelaar maar de "+" kant worden gedraaid terwijl het geluidsvolume hoog staat, kan er verrorming optreden. In dit geval verlaagt u het geluidsvolume of uzet de equalizer op een niveau waarbij er geen verrorming optreedt.
• Dit apparaat is uitergerust met een zelfterugstellend beveiligingscircuit. Als er een ingangssignaal binnenkomt dat beschadigingen zou können veroorzaken, kan het beveiligingscircuit in werkung treden om te voorkomen dat de woofer of de tweeteter geluid weergeeft; als dit gebeurt, verlaagt u het volume (LEVEL knop) op het achterpaneel van het apparaat of u verlaagt op het aangesloten broncomponent het niveau van het signaal dat maar dit apparaat worden gestuurd, waarna u eenaar minuten wacht. Het beveiligingscircuit za zichzfeln de uitgangsstand terugstellen en er klinkt wee geluid. Als het geluid Niet terugkeert maar het oorspronkelijke volume, kan het apparaat beschadigd zich; neem in dat geval contact op met een van de servicecentra of met uw dealer.

Gebruik van de MUTE geluideddempingsfunctie

Druk op de MUTE/EQ toets van de bedieningseenheid om de MUTE geluideddempingsfunctie in te schakelen.

Instellen van de equalizer

Op het hinterpaneel van de luidspreker zet u de EQ ON/OFF toets op ON en gebruikt dan de EQ LOW en EQ HIGH knappen om de klankkleur maar wens in te stellen.

Gebruik van de equalizer

Om de equalizer in te schakelen, houdt u de MUTE/ EQ knop van de bedieningseenheid langer dan één seconde ingedrukt of u drukt op de EQ ON/OFF knop op hetchyterpaneel van de luidspreker.

Stroombesparingsfunctie

Zet de AUTO STANDBY ON/OFF schakelaar (op het中断paneel van de luidspreker) op ON.

Wanneer gedurende 60 minutes aan de volgende voorwaarden is voldaan, schakelt het apparaat automatisch in de ruststand:

— De LEVEL knop, bedieningstoetsen en andere knuppen en toetsen zichn nicht bediend.
— De luidspreker ontvangt geen ingangssignaal van -40 dBu ofeer.

Aanvullende informatie

Problemen oplossen

• Als u denkt dat het apparaat Niet juist functioneert,(Intu de volgende punten controeren. Controleer ook de apparatuur waarop dit apparaat is aangesloten. Neem contact op met uw dealer voor reparatie als het probleem blijft bestaan.
• Soms is het möglichk dat het apparaat Niet juist functioneert als gevolg van staatische elektriciteit of andere externe invloeden. In dat geval haalt u de stekker uit het stopcontact, wacht dan vijf minuten of langer, steekt daarna wee de stekker in het stopcontact en controleertervoigens of het apparaat juist werkt.

Symptom	Controlepunter	Maatregel
Geen stroom	Is het netsnoer juist aangesloten?	Sluit het netsnoer op een stopcontact aan (blz. 6).
Het geluid van de aangesloten geluidsapparaten worden nicht weergegeven of het geluid is erg zacht.	Zijn de juiste instellen genemaakt op het aangesloten apparaat?	Stel de uitgangskeuzeschakelaar van het betreffende apparaat en het geluidsvolume juist in.
	Is de verbindingskabel juist aangesloten?	Sluit de kabels correct aan (blz. 8).
	Zijn de aansluitingen of de stekkers vuil?	Maak de aansluitingen en de stekkers schoon voordat u begint met aansluiten.
	Is het geluidsniveau juist ingesteld?	Draai de LEVEL knop (op de bedieningseenheid, indien aangesloten, anders op het achterpaneel van de luidspreker) langzaam rechtsom.
	Komt de gekozen ingang overeen met het type ingangsaansluiting voor het aangesloten apparaat?	Kies de ingangsaansluiting die overeenkomt met het type ingang van het gewenste apparaat.
	Is de MUTE geluiddempingsfunctie ingeschakeld?	Druk op de MUTE/EQ toets van de bedieningseenheid.
	Is de stroom ingeschakeld?	Druk op de POWER hoofdstroomtoets en op de aan/ ruststand-toets.
Geluid is verrormd.	Is het geluidsvolume juist ingesteld?	Draai de LEVEL knop (op de bedieningseenheid, indien aangesloten, anders op het achterpaneel van de luidspreker) langzaam linksom om het geluidsvolume te verlagen.
	Is het uitgangsniveau van het aangesloten geluidsapparaat juist ingesteld?	Stel het uitgangsniveau van het aangesloten geluidsapparaat correct in.
Akoestische terugkoppeling (rondzingende toon)	Is het geluidsniveau juist ingesteld?	Draai de LEVEL knop (op de bedieningseenheid, indien aangesloten, anders op het achterpaneel van de luidspreker) langzaam linksom om het geluidsvolume te verlagen.
De bedieningseenheid reageert Niet.	Is de kabel van de bedieningseenheid juist aangesloten?	Sluit de kabel van de bedieningseenheid correct aan.
De rechtier/linker luidspreker geeniet hetzelfde geluid waar wanneer de bedieningseenheid worden gebruikt.	Is de kabel van de bedieningseenheid juist aangesloten?	Sluit de kabel van de bedieningseenheid correct aan.
	Is de linkkabel juist aangesloten?	Sluit de linkkabel correct aan.
De INPUT SELECTOR (ingangskeuzeschakelaar) werkkt Niet.	Is de kabel van de bedieningseenheid juist aangesloten?	Sluit de kabel van de bedieningseenheid correct aan.
	Is de linkkabel juist aangesloten?	Sluit de linkkabel correct aan.
De MUTE geluiddempingsfunctie werkkt Niet.	Is de kabel van de bedieningseenheid juist aangesloten?	Sluit de kabel van de bedieningseenheid correct aan.
	Is de linkkabel juist aangesloten?	Sluit de linkkabel correct aan.
Kan de EQ Niet in/uitschaken.	Is de kabel van de bedieningseenheid juist aangesloten?	Sluit de kabel van de bedieningseenheid correct aan.
	Is de linkkabel juist aangesloten?	Sluit de linkkabel correct aan.
De EQ equalizerfunctie werkkt Niet.	Staat EQ op ON?	Druk op de EQ ON/OFF toets op het achterpaneel van de luidspreker. U kunt ook de MUTE/EQ toets op het bedieningseenheid longer dan eén seconde ingedrukt houden.

Technische gegevens

S-DJ08

Type....... Magnetisch afgeschermde, 2-wegsysteme actieve luidspreker met biversterker

Versterker

Dynamisch vermogen (HF/LF) 70 W/170 W
Ingangsaansluitingen (gebalanceerde ingang)
XLR x 1, TRS (1/4-inch klinkstekkerbus) x 1
Ingangsaansluitingen (niet-galanceerde ingang) RCA x 2
Ingangsgevoeligheid/impedantie
.6 dBu/10 kΩ (XLR, TRS (1/4-inch klinkstekkerbus)) -3 dBu/10 kΩ (RCA)

Luidspreker

Behuizing. Basreflex
Woofer 20 cm PP-conus
Tweeter 2,5 cm zachte koepel
Frequentiebereik 43 Hz tot 26 kHz (-10 dB)

Voedingseenheid/overige

Wisselfrequentie 5,8 kHz
Stroomverbruik 100 W
Buitenafmetingen 250 mm (B) x 391 mm (H) x 328 mm (D) (zonder warmteopnemer) 371 mm (D) (met warmteopnemer)
Gewicht (per stuk) 13,5 kg

Functies

Ingangskeuzeschakelaar, dampingsfunctie, aftoppen-indicator, EQ-laag -6 dB tot +6 dB, EQ-hoog -6 dB tot +6 dB, EQ ON/OFF toets

S-DJ05

Type....... Magnetisch afgeschermde, 2-wegsysteme actieve luidspreker met biversterker

Versterker

Dynamisch vermogen (HF/LF) 30 W/50 W
Ingangsaansluitingen (gebalanceerde ingang)
XLR x 1, TRS (1/4-inch klinkstekkerbus) x 1
Ingangsaansluitingen (niet-galanceerde ingang) RCA x 2
Ingangsgevoeligheid/impedantie
.6 dBu/10 kΩ (XLR, TRS (1/4-inch klinkstekkerbus)) -3 dBu/10 kΩ (RCA)

Luidspreker

Behuizing. Basreflex
Woofer 13 cm PP-conus
Tweeter 2,5 cm zachte koepel
Frequentiebereik . 50Hz tot 25kHz (-10 dB)

Voedingseenheid/overige

Wisselfrequentie 3,0 kHz
Stroomverbruik 45 W
Buitenafmetingen 185 mm (B) x 301 mm (H) x 220 mm (D)
(zonder warmteopnemer) 258 mm (D)
(metric warmteopnemer)
Gewicht (per stuk) 6,7 kg

Functies

Ingangskeuzeschakelaar, dampingsfunctie, aftoppen-indicator, EQ-laag -6 dB tot +6 dB, EQ-hoog -6 dB tot +6 dB, EQ ON/OFF toets

Gemeenschappelijkte technische gegevens

Stroomvoorziening. 230 V wisselstroom, 50 Hz/60 Hz
Stroomverbruik in ruststand (standby). .0,5 W of minder

Accessoires

Netsnoeren 2
Linkkabel. 1
Bedieningseenheid 1
Rubber voetjes .8
Garantiebewijs
Handleiding (dit document)

Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder voorafgaande kennisgeving.

Uitgeveen door Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Alle rechten voorbehonden.

IMPORTANT
