S-DJ05 - Monitor da studio PIONEER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo S-DJ05 PIONEER in formato PDF.
| Tipo | Altoparlante attivo bi-amplificato a 2 vie con schermatura magnetica |
| Amplificatore | Potenza dinamica: 30 W (HF) / 50 W (LF) |
| Altoparlante dei bassi | Cono in PP da 13 cm |
| Altoparlante degli alti | Tweeter a cupola da 2,5 cm |
| Risposta in frequenza | 50 Hz - 25 kHz (-10 dB) |
| Frequenza di crossover | 3,0 kHz |
| Connettori di ingresso (bilanciati) | XLR x 1, TRS (1/4") x 1 |
| Connettori di ingresso (sbilanciati) | RCA x 2 |
| Sensibilità / Impedenza di ingresso (XLR, TRS) | 6 dBu / 10 kΩ |
| Sensibilità / Impedenza di ingresso (RCA) | -3 dBu / 10 kΩ |
| Equalizzazione | Bassi (LOW): da -6 dB a +6 dB, Alti (HIGH): da -6 dB a +6 dB |
| Controlli | Selettore di ingresso, muto, equalizzatore ON/OFF, livello, standby |
| Indicatori | Alimentazione/clipping (POWER), ingresso (INPUT), equalizzatore (EQ) |
| Alimentazione | CA 230 V, 50 Hz / 60 Hz |
| Consumo elettrico | 45 W (standby: 0,5 W o inferiore) |
| Dimensioni (L x A x P) | 185 mm x 301 mm x 220 mm (senza dissipatore) / 258 mm (con dissipatore) |
| Peso (per altoparlante) | 6,7 kg |
| Tipo di cassa | Bass-reflex |
| Accessori forniti | 2 cavi di alimentazione, 1 cavo di collegamento, 1 controller, 8 piedini in gomma, carta di garanzia, manuale di istruzioni |
| Funzioni speciali | Standby automatico, circuito di protezione a riarmo automatico, schermatura magnetica |
| Utilizzo previsto | Uso domestico, DJ, produzione audio, ascolto musicale |
| Ventilazione | Spazio libero di almeno 30 cm sopra, dietro e ai lati |
| Montaggio | Possibilità di fissaggio con viti M5 (profondità 13 mm) sul fondo, o posizionamento su piedini in gomma |
Domande frequenti - S-DJ05 PIONEER
Domande degli utenti su S-DJ05 PIONEER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor da studio in formato PDF gratuitamente! Trova il tuo manuale S-DJ05 - PIONEER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. S-DJ05 del marchio PIONEER.
MANUALE UTENTE S-DJ05 PIONEER
Diffusori Attivi di Riferimento per DJ/Produattro
Registra il suo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito qualivantaggipuoi ottenere!
Ontdek nu de Voorden van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu).
Il除去 Web di Pioneer sobre menzionato offre FAQ, informazioni sul software e vari altri tipi di informazione e servizi, in modo da permettervi di fare uso del vosto prodotto in tutte comodità.
Istruzioni per l'uso
Handleiding
Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENZIONE:
PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESITÀ, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DI SERVIZIO QUALIFICATO.
Il punto esclamativo in un triangolo equilatero serve ad awisare l'utilizzatore della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.
D3-4-2-1-1_A1_It
ATTENZIONE
Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.
D3-4-2-1-3_A1_It
ATTENZIONE
Prima di collegare per la primaolta l'apprecchio alla sorgente di alimentazione leggere attendamente la sezione che segue.
La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzato l'apparecchio sua quale corretta, come indicato sul pannello posteriori dell'apparecchio stesso (ad es.: 230 V o 120 V).
D3-4-2-1-4*A1_It
ATTENZIONE
Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o simili).
D3-4-2-1-7a_A1_It
AVVERTENZA PER LA VENTILAZIONE
Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 30 cm sulla parte superiore, 30 cm sul retro, e 30 cm su ciascuno dei lati).
ATTENZIONE
L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenir possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul fatto.
D3-4-2-1-7b*A1It
Condizioni ambientali di funzionamento
Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:
da +5°C a +35°C, umidità relativiva inferiore all'85% (fessure di ventilazione non bloccate)
Non installare l'apparecchio in luoghi peu ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).
D3-4-2-1-7c*A1_It
ATTENZIONE
Questo appearecchio è dotato di una spina con messa a terra,一则 di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si insertisce solamente in prese di corrente dello stesso tipo,一则 con attacco per messa a terra. Se non si riesce ad insereire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra.
D3-4-2-1-6_A1_It
Se la spina del cavo di alimentazione di quello apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende insertire la spina stessa, questa deve essere sostituita con una adatta allo scopo. La sostuzione della spina del cavo di alimentazione deve essere effettuata solamente da personale di servizio qualificato. Dop la sostuzione, la vecchia spina, tagliata dal cavo di alimentazione, deve essere adeguatamente eliminata per evitare possibili scosse o folgorazioni dovute all'accidentale inserimento della spina stessa in una presa di corrente sotto tensione.
Se si pensa di non utilizzato l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza), staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.
D3-4-2-2-1a_A1_It
Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.
K041_A1_it
AVVERTENZA
L'interruttore principale ( Ⓞ ) dell'appareccchio non stacco Completely il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico disposativo di distacco dell'appareccchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completely qualsiasi flusso di corrente. Verificare quindi che l'appareccchio sia stato installato in modo da poter procedere confacilitya al distacco del cavo di alimentazione alla presa di corrente, in caso di necessità. Per prevenir pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'appareccchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).
D3-4-2-2-2a*A1_It
Prima di collegare i cavi o modificarne i collegamenti, spegnere l'unità e scollegare il cavo di alimentazione alla presa di corrente.
D44-9-3_A1_It
AVVERTIMENO RIGUARDANTE IL FILO DI ALIMENTAZIONE
Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vosto rivenditore per la sostituzione del filo di alimentazione.
S002*A1_It
Diffusore magneticamente schermato
SGK001a_A1_It
Questo diffusore è magnetificamente schermato. Tuttavia, se installato in certe posizioni e seccessivamente vicino ad un tevisore, cui causare sul suo schermo aberrazioni cromatiche. Se ciò accade, portare l'interruttore di accensione del tevisore su OFF e riaccendere l'apparecchio dopo 15 - 30 minuti circa. Se il problema rimane, allontanare il diffusore dal tevisore.
SGK002a_A1_It
Non applicare quosti diffusori ad un muro o ad un soffitto, dato che una eventuale caduta potrebbe causare ferimenti.
SGK007*A1It
Pioneer non è responsable per incidenti o danni dovuti ad una INSTALLazione scorretta, al misuso o alla modifica del prodotto, o a disastri naturali.
SGK008_A1_it
Introduzione
Caratteristiche principali
Questo prodotto permette di usare un solo tipo di diffusori per tutti i tipi di musica, dalle performance DJ alla produzione, per finire al normale ascolto.
La risposta audio è regolabile perfettamente a seconda della situazione, dalle performance DJ alla produzione, per finire al normale ascolto.
I comandi più usati, ad esempio LEVEL, MUTE ON/OFF, accensione/standby, EQ ON/OFF e il selettore d'ingresso INPUT sono regolabili contemporaneamente per i diffusori di destra e sinistra con l'unità di controllo a mano.
Controllo degli accessori in dotazione
Cavi di alimentazione (2)
Cavo Link (1)
Unità di controllo (1)
- Piedini in gomma (8)
- Garanzia
- Istruzioni per l'uso (questo documento)
Installazione
Norme di installmente
La riproduzione di un diffusore viene influenzata delle condizioni presenti nella stanza di ascolto. Per ottenere condizioni di ascolto ottimali, tenere in considerazione le caratteristiche di ambiente prima di iniziare l'installazione.
AVVERTENZA
- Per facilitare il raffreddamento, controllare che ci sua spazio sufficiente fra i diffusori e le pareti vicine o altri componenti (almeno 30 cm sopra, dietro e sui due lati di ciascun diffusore). Lasciando spazio insufficiente fra i diffusori ed i muri o altri componenti si sono那么多 causare surriscaldamenti, e quindi malfunzionamenti o guasti.
Installare a livello degli orecchi.
- Per ottener un effetto stereo naturale, installare i diffusori di sinistra e destra in posizioni simmetriche ed equidistanti alla posizione di ascolto.
- I diffusori dovrebbero trovarsi a 30^ alla posizione di ascolto, formando insieme un angolo di 60^ , ed essere diretti verso la posizione di ascolto stessa.
Nota:
- Per facilitare il raffreddamento, i diffusori devono distare almeno 30 cm delle pareti. Se i diffusori sono troppo vicini al muro, si possonoanche averedisturbi della loro risposta di frequenza.

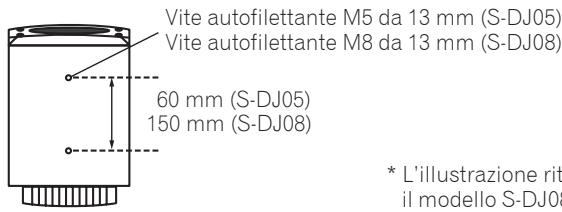

Installazione e dimensioni degli elementi di fissaggio
-
Questi diffusori non hanno in dotazione supporti, elementi di fissaggio o viti. Se tali elementi sono necessari, acquistarli da se.
-
Come si vede nell'illustrazione, il fondo dei diffusori possiede due fori per viiti per permettere l'applicazione degli elementi di fissaggio. Nell'usage gli elementi di fissaggio, consultare le istruzioni per l'uso a loro in dotazione e controllare che siano sufficienti a reggere il peso del difusore. Un diffusore mal sorretto potrebbe cadere, causando danni o ferimenti gravi.
- Pioneer non accetta alcuna responsabilità per danni o altri problemi dovuti all'uso di elementi di fissaggio per diffusori, compresi gli erre o le carenze di installatione, la insufficiente capacità di reggere il peso del diffusore, il misuso, le modifiche e gli incidenti.
Nota:
- Stringendo troppo le viti si possono danneggiare sua le sue filettature sua quello prodotto. Stringere con le dovute precauzioni.
Applicazione dei piedini in gomma
I piedini in gomma in dotazione vanno usati quando necessario. Applicare un piedino in gomma a ciascun angolo del diffusore. Tenere presente che i piedini i gomma potrebbero non offrire resistenza allo scivolamento in alcuni casi, e non devono essere usati su superfici scivolose.
Nota:
- Non tentare mai di applicare i piedini i gomma quando si tiene inclinato un diffusore. Per applicare i piedini, posare un panno morbido o una coperta sul pavimento e stendervi il diffusore appoggiato su di un lato.
Nome e funzione delle varie parti

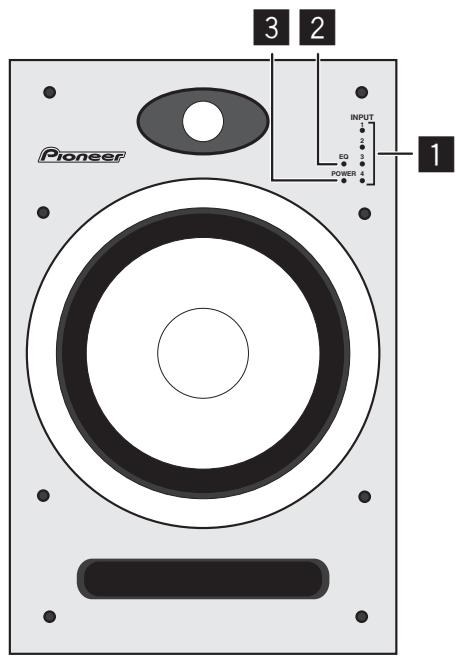

Caratteristica del pannello anteriore
Indicatori INPUT 1-4
L'indicatore dell'ingresso INPUT scelto si accende. Durante il silenziamento MUTE, I'indicatore INPUT dell'ingresso scelto lampeggia.
2 Indicatore EQ
Si illumina se I'equalizzatore e acceso.
3 Indicatore POWER/indicatore di clipping
Standby
: Si illumina di rosso.
Accensione
: Si illumina di blu.
Spegnimento
L'indicatore è spento.
Durante il clipping
: lampeggia o rimane acceso in rosa.
Se l'amplificatore causa clipping nel segnale, quello indicatore lampeggia (o rimane acceso) in rosa. Durante I'uso normale, i diffusori devono venire usati in modo che I'indicatore non lampeggi o rimanga acceso in rosa. Nel caso che questo indicatore lampeggi (o rimanga acceso) in rosa, abbassare il volume audio col comando (manopola LEVEL) del pannello posteriore di但这a unità, oppure abbassare il livello dell'ingresso di segnale mandato a但这a unità dal componente esterno scelto. Permettendo il verificarsi di un eccessivo clipping del segnale si possono causare danni all'unità.
AVVERTENZA
Questo prodotto è progettato in modo che tutti gli indicatori si spengano quando l'utente usa i comandi adatti del diffusore o dell'unità di controllo (quando questa è in dotazione). Questo fa incontrare il diffusore spento (scollegato alla sorgente di energia) ma,anche in tali casi,esso continua a venire alimentato. Per interrompere del tutto l'alimentazione di esta unità si deve scollegare fisicamente il cavo di alimentazione dalla presa di corrente.Per prevenire gli incendi, il prodotto dovrebbe essere installato in modo che la presa di corrente sia fácilmente raggiungibile, in modo da poter scollegare il cavo di alimentazione prima di mettersi in viaggio o se si prevede di non usare esta unità per quale tempo.

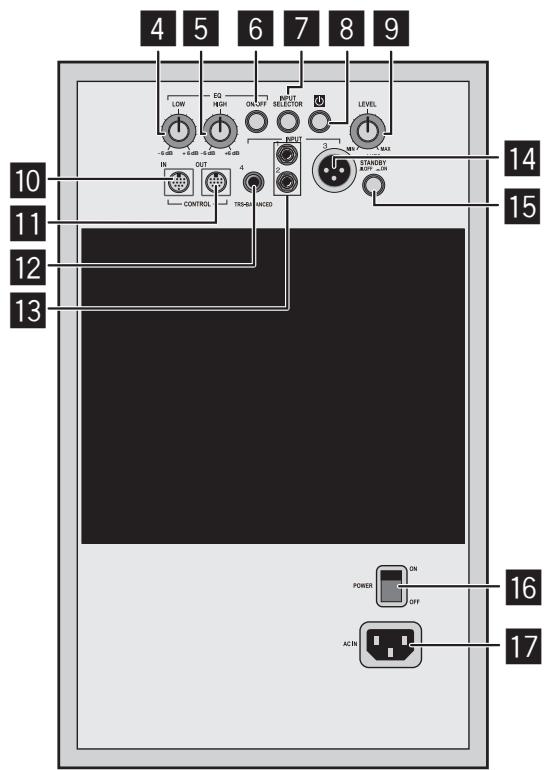

Caratteristica del pannello posteriore
* L'illustrazione ritrae il modello S-DJ08.
4 Manopola EQ LOW
Consente di regolare le basse frequenze. Questa manopola funziona solo quando EQ ON/OFF si trova su ON.
5 Manopola EQ HIGH
Consente di regolare le alte frequenze. Questa manopola funziona solo quando EQ ON/OFF si trova su ON.
6 Pulsante EQ ON/OFF
Consente di attivare o disattivare l'equalizzatore.
7 Pulsante INPUT SELECTOR
Ad agli pressione del pulsante si attiva un ingresso nella sequenza INPUT 1 2 3 4
8 Pulsante di accensione/standby ()
Consente di accendere o portare in standby dellaunità. Premendo quello pulsanteQLastra si accende, premendolo di nuovo alla sispogne.
9 Manopola LEVEL
Consente di controllare il livello (volume) audio. Questa manopola funziona solo in assenza di unità di controllo.
10 Connettore CONTROL IN
Consente di collegare l'unità di controllo o il cavo Link accessori.
11 Connettore CONTROL OUT
Consente di collegare il cavo Link accessorio.
12 INPUT 4
Spinotto fono di ingresso bilanciato.
Nota:
- I cavi con spinotti fono non bilanciati sono utilizzabili, ma producono un volume inferiore. Per ottenere volumi superiori, usare cavi bilanciati con spinotto fono TRS.
13 INPUT 1, INPUT 2
Prese di ingresso sbilanciate RCA a spillo.
14 INPUT 3
Connettore di ingresso bilanciato di tipo XLR. La distribuzione dei piedini del connettore è la segunte: N. 1, terra, N. 2, sotto tensione, e N. 3 non sotto tensione.
15 Interruptlore AUTO STANDBY ON/OFF
Consente di attivare o disattivare la funzione di risparmio energetico.
16 Interruttore POWER principale
Consente di accendere o spegnere esta unità.
17 AC IN
Collegare il cavo di alimentazione in dotazione qui e ad una presa di corrente alternata. Non collegare il cavo di alimentazione prima di aver completato i collegamenti. Usare solo il cavo di alimentazione in dotazione.

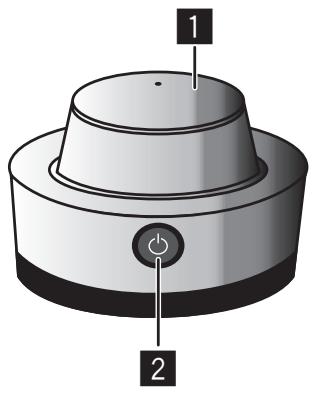

Superficie anteriore dell'unità di controllo
1 Manopola LEVEL Usarla per controllare il livello (volume) audio.
2 Pulsante di accensione/standby () Consente di accendere o portare in standby但这a unità. Premendo quello pulsante但这a unità si accende, premendolo di nuovo alla si spegne.
Superficie posteriore dell'unità di controllo
3 Pulsante INPUT SELECTOR Ad ogni pressione del pulsante si attiva un ingresso nella sequenza INPUT 1 2 3 4
4 Pulsante MUTE/EQ Ad ogni pressione del pulsante, la funzione MUTE viene attivata o disattivata. Tenere premuto il pulsante per un secondo o più per attivare o disattivare la funzione.

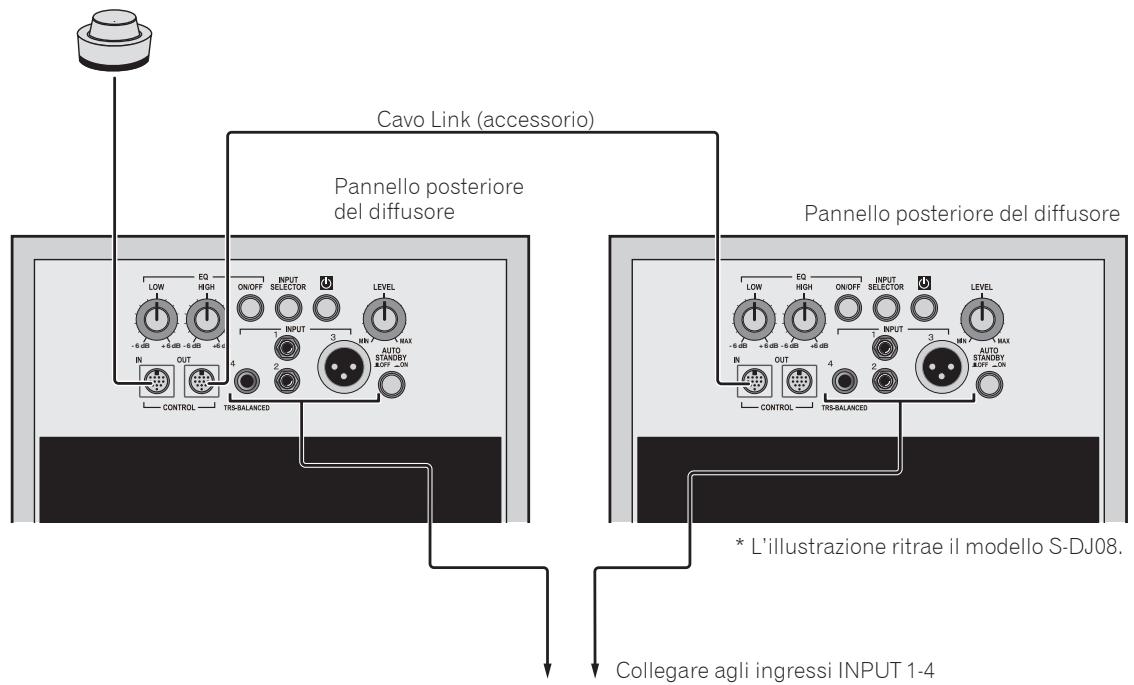

Collegamenti
Prima di fare o modificare i collegamenti, spegnere sempre但这a unità e sccollegarne il cavo di alimentazione alla presa di corrente alternata.
Non mancare inoltre di leggere le istruzioni per l'uso degli altri componenti da collegare a quosti diffusori.
Non collegare il cavo di alimentazione prima di aver completato i collegamenti.
Usare solo il cavo di alimentazione in dotazione.
Se la posizione di installmentazione desiderata richiede un cavo Link più lungo de quello fornito, comprare una prolonga MINI DIN 8a del tipo in commercio e collegarla al cavo Link in dotazione.
AVVERTENZA
Non usare solo una prolonga MINI DIN 8a del tipo disponibile in commercio; collegarla sempre al cavo Link in dotazione a但这a unità, dato che se non venisse usato si potrebbero averemalfunzionamenti, incendi o folgorazioni.
Nota:
- Quando l'unità di controllo ed il cavo Link sono collegati, girare la manopola principale LEVEL del diffusore del tutto in posizione antioraria sulla posizione MIN, dato che altrimenti si potrebbe ave un suono forte ed inaspettato dello scollegare l'unità di controllo ed il cavo Link.
- Nel collegare l'unità di controllo, portarne la manopola LEVEL del tutto in senso antiorario sulla posizione MIN, poi regolare il livello audio nel modo desiderato a collegamenti completi. Se il collegamento viene eseguito quando la manopola LEVEL dell'unità di controllo si trova ad un livello alto, il diffusore potrebbe emettere un suono forte ed inaspettato. Quando l'unità di controllo è collegata, la funzione della manopola principale LEVEL del diffusore non funziona.
Se l'unità di controllo è collegata al connettore CONTROL IN di un diffusore, collegare col cavo Link il connettore CONTROL OUT di quel diffusore al connettore CONTROL IN dell'alto diffusore.
Unità di controllo
Mixer per DJ
PC
Televisore
Unità audio portatile
Uso
Accendere l'apparecchio.
Portare l'interruttore principale POWER del pannello posteriore del diffusore su ON.
Impostare l'accensione/lo standby.
Premere il pulsante di accensione/standby (dell'unità di controllo o del pannello posteriore del diffusore).
Scegliere l'ingresso desiderato.
Premere il pulsante INPUT SELECTOR (dell'unità di controllo o del pannello posteriore del diffusore) per scegliere la sorgente di segnale desiderata.
Regolare il volume audio.
Se l'unità di controllo è collegata: Ruotare lentamente la manopola LEVEL dell'unità di controllo per regolare a piacere il volume audio.
Se l'unità di controllo non è collegata: Ruotare lentamente la manopola LEVEL del pannello posteriori del diffusore per regolare a piacere il volume audio.
Nota:
- Se si sono collegate due fonti audio o più: Nel cancellare la posizione del selettore INPUT SELECTOR, il volume prodotto dai diffusori cui cancellare fortemente a causa del livello di uscita delle differenti sorgenti. Per evitare il problema, girare la manopola LEVEL del tutto in senso orario (MIN) prima di muovere INPUT SELECTOR, regolando poi il volume a piacere.
- A certi livelli di uscita del segnale audio ricevuto, il suono dei diffusore cui è stata distorto. In tal caso, abbassare il livello di uscita del segnale ricevuto.
- Se il dato dell'equalizzatore viene mosso verso "+" a volume alto, si possono averire distorsioni. In tal caso, abbassare il volume audio o regolare l'equalizzatore in modo da evitare distorsioni.
- Questa unità possiede un circuito di protezione dei circuiti a disattivazione automatica. Nel caso che il segnale in ingresso possa potenzialmente causare danni, il circuito di protezione può azionarsi per evitare che il woofer o il tweeter possano generare suoni; se ciò accade, abbassare il volume audio col dato (manopola LEVEL) del pannello posteriore di但这a unità, oppure abbassare il livello dell'ingresso di segnale mandato a但这a unità dal componente esterno scelto ed attendere alcuni minuto. Il circuito di protezione si disattiva automaticamente e l'audio fa ritorno. Se il volume non torna al suo livello originale,但这a unità potrebbe avere subito danni; in tal caso, consultare un centro assistenza autorizzato o il proprio negotiante di fiducia.
Uso della funzione MUTE
Premere il pulsante MUTE/EQ dell'unità di controllo per attivare la funzione MUTE.
Impostazione dell'equalizzatore
Portare il pulsante EQ ON/OFF del pannello posteriore del diffusore su ON ed usare le manopole EQ LOW e EQ HIGH per regolare a piacere i toni.
Uso dell'equalizzatore
Per attivare l'equalizzatore, tenere premuto per almeno un secondo il pulsante MUTE/EQ dell'unità di controllo oppure premere quello EQ ON/OFF del pannello posteriori del diffusore.
Funzione di risparmio energetico
Portare l'interrottore AUTO STANDBY ON/OFF (del pannello posteriore del diffusore) su ON.
Se le seguenti condizioni sono soddisfatte per 60 minuti, esta unità si porta automaticamente in standby:
— La manopola LEVEL, i pulsanti di controllo e le altre manopole o comandi non vengono usati.
— Il diffusore non riceve segnale da almeno-40 dBu.
Informazioni addizzionali
Diagnostica
- Se si ritiene che questa unità non funzioni bene, controllare quanto segue. Controllare anche gli altri dispositivi collegati a但这a unità. Se il problema persistsente, consultare il vostro negotiante di fiducia.
In alte occasions, questa unità potrebbe non funzionare a dovere a causa di elettricità statica o altri fattori. In tal caso, scollegare il cavo di alimentazione ed attendere cinque minuti o più, poi ricollegare il cavo e controllare che l'unità funzioni a dovere.
| Problema | Controlli da fare | Rimedio |
| L'unità non si accende. | Il cavo di alimentazione è collegato bene? | Collegare il cavo di alimentazione ad una presa di corrente (pagina 6). |
| Nessun suono dai dispositivi collegati, o il volume è molto basso. | Il dispositivo audio collegato è bene installato? | Impostare correttamente il selettore ed il volume di uscita del dispositivo. |
| Il cavo di collegamento è collegato correttamente? | Collegare correttamente i cavi (pagina 8). | |
| I connettori o gli spinotti sono sporchi? | Pulire i connettori e gli spinotti prima di procedere con i collegamenti. | |
| Il livello audio è corretto? | Girare lentamente la leva LEVEL (dell'unità di controllo se in uso, altrimenti del pannello posteriore del diffusore) in senso orario. | |
| L'ingresso scelto è adatto al tipo di connectatore di ingressso del dispositivo collegato? | Scegliere un connectatore di ingressso adatto all'ingresso del dispositivo collegato. | |
| La funzione MUTE è attivata? | Premere il pulsante MUTE/EQ dell'unità di controllo. | |
| Ilsysteme è accesso? | Premere l'interruttore POWER principale e il pulsante di accensione/Standby. | |
| Il suono è distorto. | Il volume è corretto? | Girare lentamente la leva LEVEL (dell'unità di controllo se in uso, altrimenti del pannello posteriore del diffusore) in senso antiorario per ridurre il volume audio. |
| Il livello di uscita del dispositivo audio esterno è corretto? | Regolare il livello di uscita del dispositivo audio collegato. | |
| Feedback (un sibilo continuo) | Il volume audio è corretto? | Girare lentamente la leva LEVEL (dell'unità di controllo se in uso, altrimenti del pannello posteriore del diffusore) in senso antiorario per ridurre il volume audio. |
| L'unità di controllo non risponde. | Il cavo dell'unità di controllo è collegato correttamente? | Collegare correttamente il cavo dell'unità di controllo. |
| I diffusori di sinistra e destra non producono lo stesso volume se si usa l'unità di controllo. | Il cavo dell'unità di controllo è collegato correttamente? | Collegare correttamente il cavo dell'unità di controllo. |
| Il cavo Link è collegato correttamente? | Collegare correttamente il cavo Link. | |
| Il selettore d'ingresso non funziona. | Il cavo dell'unità di controllo è collegato correttamente? | Collegare correttamente il cavo dell'unità di controllo. |
| Il cavo Link è collegato correttamente? | Collegare correttamente il cavo Link. | |
| La funzione MUTE non funziona. | Il cavo dell'unità di controllo è collegato correttamente? | Collegare correttamente il cavo dell'unità di controllo. |
| Il cavo Link è collegato correttamente? | Collegare correttamente il cavo Link. | |
| L'accensione dell'equalizzatore (EQ ON/OFF) non è controllabile. | Il cavo dell'unità di controllo è collegato correttamente? | Collegare correttamente il cavo dell'unità di controllo. |
| Il cavo Link è collegato correttamente? | Collegare correttamente il cavo Link. | |
| La funzione dell'equalizzatore (EQ) non funziona. | EQ è su ON? | Premere il pulsante EQ ON/OFF del pannello posteriore del diffusore. Oppure tenere premuto per almeno un secondo il pulsante MUTE/EQ dell'unità di controllo. |
Dati tecnici
S-DJ08
Tipo ....................Diffusore attivo a 2 vie bi-amp schermato magneticamente
Amplificatore
Potenza dinamica (HF/LF) 70 W/170 W
Connettori d'ingresso (ingresso bilanciato)
XLR x 1, TRS(fono da 1 / 4^ ) x 1
Connettori d'ingresso (ingresso sbilanciato)RCA x 2
Sensibilità/impedenza d'ingresso
6 dBu/10 kΩ (XLR, TRS (fono da 1/4")
-3 dBu/10 kΩ (RCA)
Diffusore
Cassa . Bass reflex
Woofer Cono PP da 20 cm
Tweeter .a cupola morbida da 2,5 cm
Risposta in frequenza....... Da 43 Hz a 26 kHz (-10 dB)
Unità di potenza/altro
Frequenza di crossover 5,8 kHz
Consumo 100 W
Dimensioni esterne.250 mm (L) x 391 mm (A) x 328 mm (P)
(escluso termodispersore)
371 mm (P)
(incluso termodispersore)
Peso (per unità) 13,5 kg
Funzioni
Selettore d'ingresso, modalità di silenziamento,indicatore di
Potenza dinamica (HF/LF) 30 W/50 W
Connettori d'ingresso (ingresso bilanciato)
XLR x 1, TRS(fono da 1/4") x 1
Connettori d'ingresso (ingresso sbilanciato) .RCA x 2
Sensibilità/impedenza d'ingresso
6 dBu/10 kΩ (XLR, TRS (fono da 1/4")
-3 dBu/10 kΩ (RCA)
Diffusore
Cassa . Bass reflex
Woofer . Cono PP da 13 cm
Tweeter .a cupola morbida da 2,5 cm
Risposta in frequenza....... Da 50 Hz a 25 kHz (-10 dB)
Unità di potenza/altro
Frequenza di crossover 3,0 kHz
Consumo 45 W
Dimensioni esterne.185 mm L) 301 mm A) x 220 mm P
(escluso termodispersore)
258 mm (P)
(incluso termodispersore)
Peso (per unità) 6,7 kg
Funzioni
Selettore d'ingresso, modalità di silenziamento,indicatore di
Specifiche in comune
Alimentazione C.a. a 230 V, 50 Hz/60 Hz
Consumo in standby. 0,5 W o meno
Accessori
Cavi di alimentazione. 2
Cavo Link 1
Unità di controllo 1
Piedini in gomma. 8
Garanzia
Istruzioni per l'uso (questo documento)
I dati tecnici ed il design sono soggetti a modifiche alla sua modifica.
preavviso a causa di migliorie.
Publicizzato da Pioneer Corporation. Copyright © 2010 Pioneer
Corporation. Tutti i diritti riservati.
BELANGRIJK
