適合 DJ/製作人使用的主動式參考揚聲器

上方顯示的先鋒網站提供FAQ、軟體資訊及各式其他類型的資訊與服務，可讓您更方便的使用產品。

等邊三角形內帶有箭頭的閃電符號，其目的為警告使用者，注意本產品機殼內未絕緣的「危險電壓」，避免造成觸電的危險。

小心

有觸電的危險請勿打開

注意

為避免觸電危險，請勿拆卸上下蓋（或背面板），以避免觸電或受傷，機內無任何可供維修使用的零件，若需維修服務請聯絡專業維修人員。

等邊三角形內的驚嘆號，旨在提醒使用者注意本機所附帶之操作及維護等相關重要說明。

D3-4-2-1-1_A1_Zhtw

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、潰水、雨中或潮湿環境中。

D3-4-2-1-3_A1_Zhtw

警告

第一次插置電源前，請仔細閱讀下列部分：

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓[230V或120V]要求。

D3-4-2-1-4*A1_Zhtw

警告

為防止火災，請勿將明火源（如點燃的螢燭）放置於本機上。

D3-4-2-1-7a_A1_Zhtw

操作環境

操作環境溫度與溼度：

請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。

D3-4-2-1-7c*A1_Zhtw

若本機之交流電源插頭與您欲使用的交流電源插座不符，請拆下插頭並換上合適的。僅可由專業技術人員於本機的電源供給電纜上更換及安裝交流電源插頭。若在連接至交流電插座上時切斷插頭，可能導致觸電。請確認插頭於移除後已予妥善處理。當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。

D3-4-2-2-1a_A1_Zhtw

本產品只適宜一般家庭用途。如果是由於應用在其他非家庭用途(如做為商業用途而長期使用於餐廳中，或者使用於汽車或船中)而導致發生故障並需要修理，在保用期間必須承擔修理費用。

電源線注意事項

請手持插頭部分挪動電源線。拔下插頭時勿拉拽電源線，且勿用濕手去碰電源線，因為這樣可能會導致短路或電擊。勿將本裝置、家具或其他物件壓在電源線上，或以其他方式擠壓電源線。切勿將電源線打結或和其他的線綁縛。電源線的佈線應防止被人踩在上面。電源線受損可能會導致火災，或造成人員觸電。經常檢查電源線。如果您發現電源線受損，請就近至先鋒公司授權維修中心或銷售商進行更換。

警告

本產品配有一三線制接地插頭－該插頭具有第三（接地）插腳。該插頭僅能與接地式電源插座配合使用。若您無法將插頭插入插座，請聯絡電工更換適合的插座。請勿違反接地插座的安全目的。

D3-4-2-1-6_A1_Zhtw

通風注意事項

安裝本機時，請確定在本機四周預留足夠的空間以利通風（頂部30cm、背面30cm、及兩側30cm以上）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。

D3-4-2-1-7b*A1_Zhtw

注意

本機 心 開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。

D3-4-2-2-2a*A1_Zhtw

防磁揚聲器系統

SGK001a A1 Zhtw

本揚聲器系統可防磁。不過視安裝位置而定，若揚聲器系統太靠近電視機螢幕，電視可能會發生色彩失真。若發生此情況，請關閉電視機的電源，等待15至30分鐘後再開啟。若問題依然存在，請將揚聲器系統遠離電視機放置。

SGK002a A1 Zhtw

請勿將這些揚聲器安裝在牆上或天花板上，因為掉落時可能會造成人員受傷。

SGK007*A1 Zhtw

對於因安裝不當、錯誤使用或改裝產品或天災導致的任何意外或損壞，先鋒概不負責。

SGK008_A1_Zhtw

简介

主要功能

您可利用本產品搭配單一揚聲器，滿足您從DJ表演到製作及一般音樂欣賞的所有音樂需求。

可調整音訊響應，以完美配合從DJ表演到製作及一般音樂欣賞的所有情況。

可同時使用手持控制器設定左右揚聲器的常用控制項目如音效音量、靜音開/關、電源開啟/待機、EQ開/關及來源輸入。

確認所有配件

揚聲器的播放音效會稍微受到聆聽房間環境的影響。若要產生最佳的聆聽環境，在開始實際安裝前，請適當考慮您安裝位置的環境。

注意

為提供適當冷卻，確定揚聲器與附近牆壁或其他裝置間留有足夠的空間(各揚聲器背面左右側最少離 30~cm 以上）。揚聲器與牆壁或其他裝置的間隔空間不足可能會造成內部溫度上升，導致故障或受損。

• 安装至耳部位置。
  ·如需天然立體聲效果，可在聆聽位置的對稱及等距位置上安裝左右揚聲器。
• 揚聲器放置的最佳角度應與聆聽位置呈 30^ 角（形成共 60^ 角）並向內旋轉面對聆聽位置。

附註：

• 為提供適當冷卻，揚聲器必須離牆壁 30cm 以上。揚聲器太靠近牆壁也可能會造成揚聲器頻率響應擾亂。

底座固定裝置的安裝及尺寸

M5自攻螺絲，長 13mm （S-DJ05）

• 圖例為 S-DJ08 機型。

• 這些揚聲器未隨附揚聲器輔助支架、底座固定裝置或螺絲。若需要該類設備，請視需要另行購買。

·如附圖所示，各揚聲器底部附有兩個螺絲孔，可供安裝揚聲器底座固定裝置。使用底座固定裝置時，請參考固定裝置隨附的使用說明書，並確定可支撐揚聲器的重量。揚聲器支撐不當可能會掉落，造成嚴重受損或人員受傷。
- 先鋒對於任何因使用揚聲器底座固定裝置，包括誤解或裝配不足、錯誤安裝、無法支撐揚聲器重量、誤用、改裝或意外而造成的任何損壞或其他問題，一概不予負責。

附註：

• 螺絲鎖定過緊可能會造成螺紋磨損與產品受損。鎖上螺絲時請格外注意。

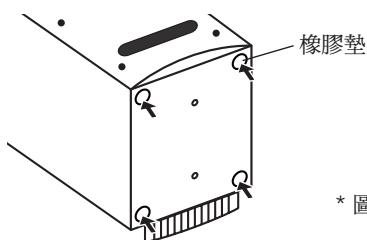

安裝橡膠墊

• 圖例為 S-DJ08 機型。

隨附的橡膠墊可依安裝需求使用。在揚聲器底部的每個角落安裝一個橡膠墊。請注意，某些場所中橡膠墊的防滑能力可能不足，因為橡膠墊並非針對濕滑表面使用。

附註：

• 切勿嘗試在以傾斜姿勢托住揚聲器時安裝橡膠墊。請在地板上鋪上軟布或毛毯，安裝橡膠墊時以揚聲器側面平放。

零件名稱及功能

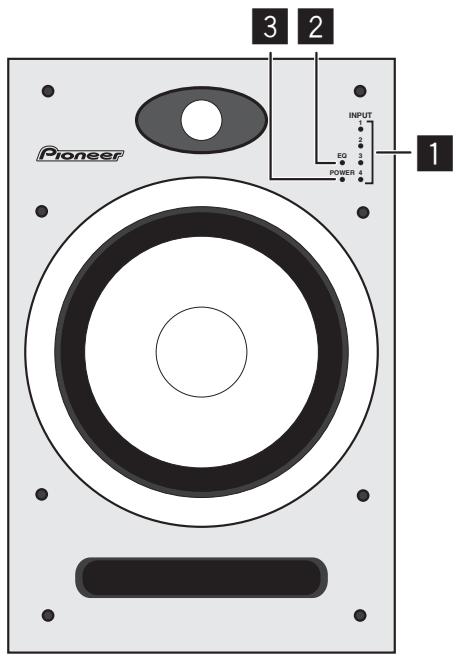

前面板設備

1 INPUT 1-4 指示燈

指示燈亮起代表已選擇該輸入。靜音時，選擇的輸入指示燈會閃爍。

2 EQ指示燈

等化器功能為開啟時此燈亮起。

3 POWER指示燈/削剪指示燈

待機： 亮紅色。

電源開啟：亮藍色。

電源關閉：指示燈燈號熄滅。

削剪期間：閃爍或穩定亮起粉紅色。

若擴大機產生訊號削剪，此指示燈會閃爍（或穩定亮起）粉紅色。在正常使用下，揚聲器應可使用，如此一來指示燈便不會閃爍或穩定亮起粉紅色。當此指示燈閃爍（或穩定亮起）粉紅色時，請降低本機後面板上的音量（LEVEL旋钮），或從連接的來源裝置中降低本機訊號輸入的音量。允許過多訊號削剪可能會破壞本機。

注意

本產品的設計在使用者切換揚聲器主機上的控制項目或開啟控制器時，所有指示燈燈號都會關閉（產品隨附控制器時）。此情況與中斷揚聲器電源（拔下插頭）時相同，但即使在這種情況下仍有電力供給本機。如要完全關閉所有本機電源，必須從電源插座上實際拔下本機的電源插頭。為做好防火措施，必須在伸手可及的電源插座範圍內安裝本產品，以便每當您要出遊或長時間不使用本機時，可輕易拔下電源插頭。

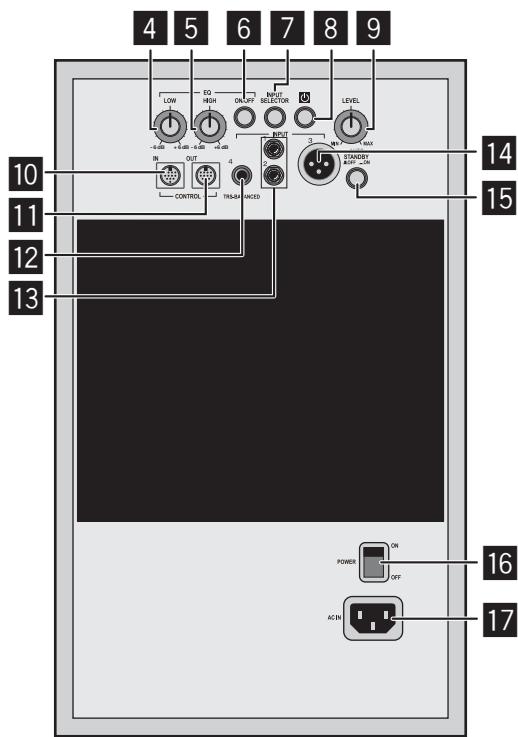

後面板設備

* 圖例為 S-DJ08 機型。

4 EQ LOW 旋钮

可調整低頻音效。只有在EQ開/關鍵設為開啟時此旋鈕才有效。

5 EQ HIGH 旋鈕

可調整高頻音效。只有在EQ開/關鍵設為開啟時此旋鈕才有效。

6 EQ ON/OFF 按键

可開啟/關閉等化器。

7 INPUT SELECTOR 按键

每次按下此鍵時，輸入會以輸入 1 2 3 4 的順序交替切換。

8 電源開放/待機按鍵（）

可切換本機為電源開啟及待機模式。

按下按键後，電源為開啟；再次按下按键時，本機會進入待機模式。

9 LEVEL 旋钮

可調整音效音量（音量）。未連接控制器時可操作此旋鈕。

10 CONTROL IN 接頭

可連接附屬控制器或附屬連結繫線。

11 CONTROL OUT 接頭

可連接附屬連結綫線。

12 INPUT 4

平衡輸入耳機插孔。

附註：

• 可使用含耳機插頭的非平衡式纜線，但音效音量可能會降低。當您想要較高的音效音量時，請使用配備TRS耳機插頭的平衡式纜線。

13 INPUT 1, INPUT 2

RCA針腳型非平衡輸入插孔。

14 INPUT 3

XLR式平衡輸入接頭。接頭的針腳矩陣如下：編號1接地、編號2熱與編號3冷。

15 AUTO STANDBY ON/OFF開關

可開啟/關閉省電功能。

16 主電源開關

可開啟與關閉主電源。

17 AC IN

可在此連接附屬電源線至 AC 電源插座。在未完成所有其他連線前，請不要插入電源線插頭。只能使用隨附的附屬電源線。

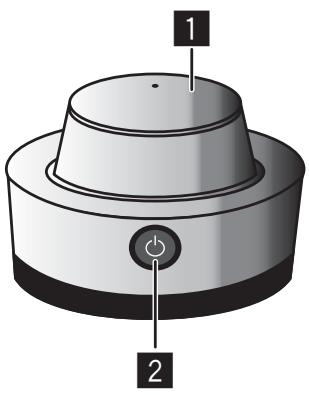

LEVEL旋钮

可控制音效音量（音量）。

2 電源開啟/待機按鍵（）

可切換本機的電源為開啟及待機模式。

按下按键後，電源為開啟；再次按下按键時，本機會進入待機模式。

控制器背面

3 INPUT SELECTOR

每次按下此鍵時，輸入選擇器會以輸入 1 2 3 4 的順序交替切換。

4 MUTE/EQ 按键

每次按下此鍵時，靜音功能會開啟／關閉。按住此鍵達一秒以上，可開啟／關閉等化器功能。

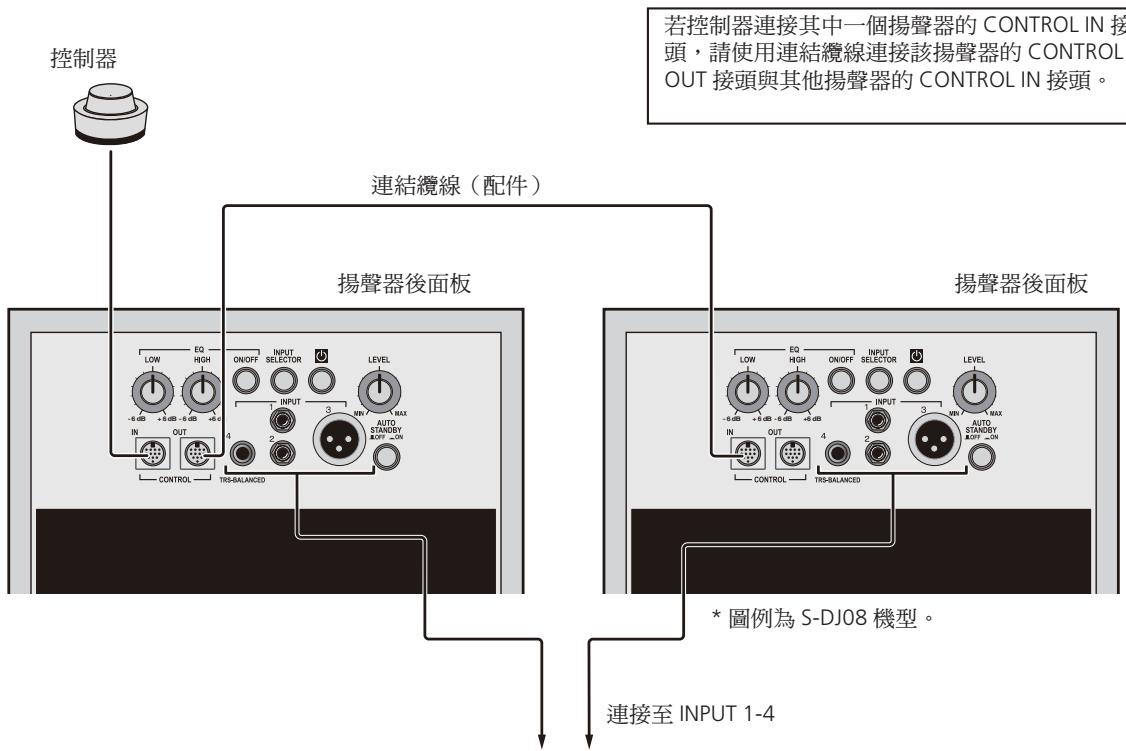

連線

進行連線或變更連線時，請務必關閉電源並從插座上拔下電源線。

另外，請確定詳閱其他與揚聲器連接裝置的操作手冊。

在完成所有其他連線前，請不要連接電源線。

只能使用隨附的附屬電源線。

您所需的安裝環境需要比隨附繫線更長的連結繫線時，請購買市售 MINI DIN 8a 延長線，並連接隨附的連結繫線。

警告

請勿單獨使用市售的 MINI DIN 8a 延長線；請務必連接延長線與本機附屬的隨附連結綫線，因為若不使用隨附的綫線，可能會導致故障、起火或觸電。

附註：

·連接控制器與連結繫線時，請以逆時針方向將揚聲器主要音量旋鈕轉到底至MIN位置，因為當控制器與連結繫線突然分開時，揚聲器可能會發出突如其来的大聲音效。
·連接控制器時，請以逆時針方向將控制器的音量旋鈕轉到底至MIN位置，然後於完成連線後再視需要調整音效音量。若在控制器音量旋鈕為高設定位置時進行連線，揚聲器可能會發出突如其來的大聲音效。

連接控制器時，會停用揚聲器的主要音量旋鈕功能。

DJ混音器

電腦

電視

可攜式音訊

操作

開啟主電源。

將揚聲器後面板上的主電源開關設為開啟。

設定電源開啟/待機。

按下（控制器上或揚聲器後面板上的）電源開啟／待機按鍵。

選擇所需輸入。

按下（控制器上或揚聲器後面板上的）INPUT SELECTOR 按鍵以選擇所需輸入來源。

調整音效音量。

若已連接控制器：
緩慢旋轉控制器的音量旋鈕以調整所需的音效音量。
若未連接控制器：
緩慢旋轉揚聲器後面板上的音量旋鈕以調整所需的音效音量。

附註：

·連接兩種以上的音訊來源時：
變更 INPUT SELECTOR 設定時，由揚聲器產生的音效音量可能會因不同音訊來源上的輸出設定差異而出現劇烈變化。若要避免發生此情況，在變更 INPUT SELECTOR 設定前請以逆時針方向將音量旋鈕轉到底（MIN），重新調整所需的音效音量。
- 視連接音訊裝置的輸出音量而定，揚聲器的音效可能會失真。此時請降低裝置的輸出音量。
- 若等化器控制“+”調整，則會提高音效音量並發生失真。此時請降低音效音量，或調整等化器至不會造成失真的音量。
- 本機配備自我重置保護電路。當遭遇可能的破壞訊號輸入時，保護電路會運作以防止從低音揚聲器或高音揚聲器產生聲音；若發生此情況，請降低本機後面板上的音量（LEVEL旋钮），或從連接的來源裝置中降低本機訊號輸入的音量，然後稍等幾分鐘。保護電路將會自我重置，而聲音將會還原。若聲音未還原回原始音量，本機可能受損；此時請洽詢本操作手冊背面上的維修站，或向您的經銷商洽詢。

使用靜音功能

按下控制器的 MUTE/EQ 鍵，將靜音功能設為開啓。

設定等化器

在揚聲器的後面板上，將EQON/OFF鍵設為開啟，再使用EQLOW與EQHIGH旋鈕調整所需的音調品質。

使用等化器

若要將等化器設為開啟，按下控制器的MUTE/EQ鍵，並按住達一秒以上，或按下揚聲器後面板上的EQON/OFF。

省電功能

將（揚聲器後面板上的）AUTO STANBY ON/OFF開關設為開啟。

下列情況符合60分鐘時，本機將自動切換為待機模式：
一未操作音量旋鈕、控制鍵及其他旋鈕和控制項目。
一揚聲器未收到-40 dBu以上的輸入訊號。

其他資訊

• 若您認為本機遭遇故障問題，請檢查下列項目。另外需檢查與本機連接的其他裝置。若問題依然存在，請聯絡經銷商安排維修。
  ·本機有時會因靜電或其他外部狀況導致無法操作。此時請中斷連接電源線，然後稍等約五分鐘以上，接著重新連接電源線並檢查本機是否能正常運作。

疑难排解

問題	檢查項目	解決方法
無電源	電源線是否正確連接?	將電源線連接插座(第6頁)。
連接的音訊裝置聽不見聲音或聲音非常小。	是否正確設定連接的音訊裝置?	請正確設定裝置的輸出選擇器及音效音量。
	連接纜線是否正確連接?	請正確連接纜線(第8頁)。
	接頭或插頭是否髒污?	連接前請清潔接頭與插頭。
	音效音量是否正確設定?	以順時針方向緩慢旋轉LEVEL旋钮(若已連接控制器請使用控制器上的旋鈕,否則請使用揚聲器後面板)。
	選擇輸入項目是否符合連接裝置的輸入接頭類型?	請選擇符合所需裝置輸入類型的輸入接頭。
	靜音功能是否設為開啟?	按下控制器的MUTE/EQ鍵。
	電源是否開啟?	按下主電源開關及電源開啟/待機按键。
音效失真。	音效音量是否設為適當音量?	以逆時針方向緩慢旋轉音量旋钮(若已連接控制器請使用控制器上的旋鈕,否則請使用揚聲器後面板)可降低音量。
	連接音訊裝置的輸入音量是否正確設定?	正確調整連接音訊裝置的輸出音量。
回音(連續的隆隆聲)。	音效音量是否正確設定?	以逆時針方向緩慢旋轉音量旋钮(若已連接控制器請使用控制器上的旋鈕,否則請使用揚聲器後面板)可降低音量。
控制器無回應。	控制器纜線是否正確連接?	請正確連接控制器纜線。
使用控制器時,左右揚聲器未產生相同的音效音量。	控制器纜線是否正確連接?	請正確連接控制器纜線。
	連結纜線是否正確連接?	請正確連接連結纜線。
輸入選擇器未運作。	控制器纜線是否正確連接?	請正確連接控制器纜線。
	連結纜線是否正確連接?	請正確連接連結纜線。
靜音功能未運作。	控制器纜線是否正確連接?	請正確連接控制器纜線。
	連結纜線是否正確連接?	請正確連接連結纜線。
無法設定EQ ON/OFF。	控制器纜線是否正確連接?	請正確連接控制器纜線。
	連結纜線是否正確連接?	請正確連接連結纜線。
等化器(EQ)功能未運作。	EQ是否設為開?	按下揚聲器後面板上的EQ ON/OFF鍵。另外,按住控制器的MUTE/EQ鍵達一秒以上。

規格

S-DJ08

類型 .防磁雙擴大機雙向主動式揚聲器

擴大機

動態功率（高頻／低頻） 70 W/170 W

輸入接頭（平衡輸入）......XLR×1、TRS（1/4吋耳機插孔）×1

輸入接頭（不平衡輸入）.RCA×2

輸入靈敏度／阻抗 .6dBu/10kΩ（XLR、TRS(1/4吋耳機插孔）-3dBu/10kΩ(RCA)

揚聲器

外殼 .低音反射式

低音揚聲器 20 cm PP 圆錐體

高音揚聲器 2.5cm 軍半球

播放響應 43 Hz至26 kHz(-10 dB)

電源裝置/其他

交差頻率 5.8kHz

耗電量 100W

輸入選擇器、靜音模式、削剪指示燈、EQ低- 6dB至+6dB，

動態功率（高頻／低頻） 30 W/50 W

播放響應 50 Hz至25 kHz（-10 dB）

電源裝置/其他

交差頻率 3.0kHz

耗電量 45W

輸入選擇器、靜音模式、削剪指示燈、EQ低-6dB至+6dB，

EQ高-6dB至+6dB、EQ開/關鍵

一般規格

電源 AC 230 V, 50 Hz/60 Hz

待機模式時的耗電量. 0.5W或以下

配件

電源線 2

連結繫線 1

控制器 1

橡膠垫 8

保證書操作手冊（本文件）

規格及設計有因產品改善而有所變更，恕不另行通知。
