BEDIENUNGSANLEITUNG S-DJ05 PIONEER

Aktive Referenz-Lautsprecher für Diskjockeys/Produzenten

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu).

Die oben gezeigte Pioneer-Website enthalt halten gestellte Fragen, Informationen über Software und andere wichtige Informationen und Dienste, die Ihnen themselves, Ihr Produkt optimal zu verwenden.

Das Blitzsymbol in einem Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICT DER GEFAHR EINES
ELEKTRISCHEN SCHLAGES
Auszusetzen, DURFEN SIE NICT DEN
DECKEL (ODER DIE RÜCKSEITE)
ENTFERNEN. IM GERAETINNEREN
BEFINDEN SICH KEINE VOM BENUTZER
REPARIERBAREN TEILE. UBERLASSEN SIE
REPARATUREN DEM QUALIFIZIERENTEN
KUNDENDIENST.

Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

D3-4-2-1-1_A1_De

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -topfe) in die Nähe des Gerätes bringen und thesevors Tropfwasser, Spritzwasser, Regen und Nasse schützen.

D3-4-2-1-3_A1_De

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten.

Die Netzspannung ist je nach Land verschiedene. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt.

D3-4-2-1-4*A1De

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a_A1_De

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung这点es Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 30 cm oberhalb des Gerätes, 30 cm hinter dem Gerät und jeweils 30 cm an der Seite des Gerätes).

WARNING

Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dieren, eine Überhitzung des Gerätes zu verhindern und einen zuverlösigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben, frei den diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerätarf bei beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

D3-4-2-1-7b*A1_De

WARNING

Das Netzkabel theses Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) Schuko-Steckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschrifsmäßigen Netzsteckdose beaufragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf.

D3-4-2-1-6_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchigkeit: +5^ bis +35^ , 85% rel. Feuchtemax. (Ventilationsschlitze nicht blockiert)

Eine Aufstellung theses Gerät an einem unzureichend belufteten, sehr feuchten oder bereits Ort ist zu vermeiden, und das Gerätarf dwer direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c*.A1

Falls der Netzstecker des Netzkabels diesen Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passst, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschnittene ursprüngliche Netzstecker in eine Netzsteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt darauf zu sorgen, dass der abgeschnittene Netzstecker(sofort vorschrifsmäßig entsorgt wird. Vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen.

D3-4-2-2-1a_A1_De

ACHTUNG

Der Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation.so fort abgezogen werden kann. Um Brandgefahr auszuschlieben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a*A1De

Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderen Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist.

K041_A1_De

Bevor irgendwelche Anschlusses hergestellt oder geändert werden, unbedingt die Stromzufuhr ausschalten und den Netzstecker aus der Netzsteckdoseziehen.

D44-9-3_A1_De

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.a. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prufen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an ihre{nachste autorisierte PIONEER-Kundendienstelle oder ihren Handler, um es zu ersetzen.

S002*A1De

Magnetisch abgeschirmtes Lautsprechersystem

SGK001a_A1_De

Dieses Laufsprechersystem ist magnetisch abgeschirmt. Abhängig vom Aufstellungssort kann es jedoch zu Farbstörungen kommt, wenn diese Laufsprechersystem in unmittelbarer Höhe eines Fernsehergätes platziert wird. Schalten Sie das Fernsehergät in einem solchen Fall 15 bis 30 Minuten lang aus und dann wieder ein. Falls das Fernsehbild auch danach noch gestört ist, stellen Sie das Laufsprechersystem in einem größeren Abstand vom Fernsehergät auf.

SGK002a_A1_De

These Laatsprecher dürfen auf keinen Fall an einer Wand oder Decke montiert werden, da sie Verletzungen verursachen können, wenn sie herunterfallen.

SGK007*A1De

Pioneer überimmt keinerlei Haftung für Unfälle oder Sachschäden, die auf eine unsachgemäße Aufstellung, einen zweckentfremdeten Gebrauch theses Produkts oder auf Naturkatastrophen zurückzuführen sind.

SGK008_A1_De

Einleitung

Hauptmerkmale

Dieses Produkt gestattet es Ihnen, alle ihre Musikbedürfnisse mit einem einzigen Paar Laufsprecher zu erfüllen, einschließlich von DJ-Darbietungen, Produktion und gewöhnlichem Musikgenuss.

Das Ansprecherhalten kann allen Wiedergabesituationen, von DJ-Darbietungen und Produktion bis zu reiner Musikwiedergabe, optimal angepasst werden.

Häufig verbesserte Einstellungen, z. B. Ausgangspiegel (LEVEL), Stummschaltung Ein/Aus, Einschalten und Umschalten in den Bereitschaftszustand, Equalizer (EQ) Ein/Aus und Eingangswahl (INPUT) können an der Fernsteuerung gleichzeit für den rechten und linken Lautsprecher vorgenommen werden.

Überprüfen des mitgelieferten Zubehörs

• Netzkabel (2 Stck.)

• Verknüpfungskabel (1 Stck.)
  Fernsteuerung (1 Stck.)
  GummifüBe (8 Stck.)

• Garantiekarte
  Bedienungsanleitung (dieses Dokument)

Installation

Installationsverfahren

Der Wiedergabeklang eines Lautspechers wird durch die akustischen Verhältnisse im Hörraum beeinflusst.itte berücksichtigten Sie vor Beginn der Installation sorgfältig die Bedingungen am Aufstellungsort.

ACHTUNG:

• Um eine einwandfreie Wärmeabfuhr zu gewährleisten, sollte ein ausreichender Abstand zwischen den Laufsprechern und Wänden oder anderen Komponenten eingehalten werden (mindestens jeweils 30 cm oberhalb und hinter jedem Laufsprecher sowie auf beiden Seiten). Falls die Laufsprecher zu nahe an einer Wand oder anderen Komponente aufgestellt werden, führt das möglicherweise zu einem Anstieg der Innentemperatur, der eine Funktionstörung oder Beschädigung zur Folge haben kann.

• Auf Ohrenniveau installieren.

• Um einen tatsächlichen wirkenden Stereoeffekt zu erzielen, sollen den rechte und der linke Laufsprecher an einer symmetrischen Position jeweils im gleichen Abstand von der Hörposition aufgestellt werden.
• Idealerweise sollen den Laufsprecher jeweils in einem Winkel von 30^ Winkel zur Hörposition aufgestellt werden (so dass sie einen Winkel von 60^ zueinander bilden) und so nachinnen gedreht werden, dass sie direkt auf die Hörposition weisen.

Hinweis:

• Um eine einwandfreie Wärmeabfuhr zu gewährleisten, sollte ein Mindestabstand von 30 cm zwischen jedem Laufsprecher und einer Wand eingehalten werden. Falls die Laufsprecher zu nahe an der Wand platziert werden, kann diese eine Beeinträchtigung ihres Frequenzgangs verursichen.

Installation und Abmessungen der Montagehalterungen

• Die Abbildung zeigt das Modell S-DJ08.

• Lautsprecherständer, Montagehalterungen und Schrauben gehoren nicht zum Lieferumfang dieser Lautsprecher.itte besorgen Sie sich derartiges Zubehor bei Bedarf im Fachhandel.

• Wie aus der beigefugten Abbildung ersichtlich, sind zwei Schraubenlocher an der Unterseite jedem Laufsprechers vorgesehen, die eine Befestigung an Laufsprecher-Montagehalterungen ermögenlichen.itte schlagen Sie ggf. in der Gebrauchsanaweisung der Montagehalterung nach, um zu ermitteln, ob ihr Tragvermögen fur das Gewicht这点es Laufsprechers ausreicht. Falls das Tragvermögen nicht ausreicht, besteht die Gefahr, dass der Laufsprecher herunterfällt und schwere Verletzung oder Sachschäden verursacht.

• Pioneer übernimmit keinerlei Haftung für Schäden oder andere Probleme, die auf den Gebrauch von Laufsprecher-Montagehalterung zurückzuführen sind, einschließlich von fehlerhaften oder unvollständigem Zusammenbau, unsachgemäß Installation, unzureichendem Tragvermögen, zweckentfremdetem Gebrauch, baulicher Nachgestaltung oder Unfälle.

Hinweis:

• Wenn Schrauben übermäßig festgezogen werden, kann dies ein Ausreißen der Gewinde und eine Beschädigung des Lautspechers verursachen. Gehen Sie dazu beim Anziehen von Schrauben stets sorgsam vor.

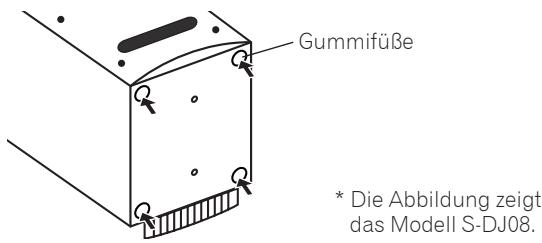

Anbringen der Gummifübe

Bei Bedarf können die mitgelieferten GummifüBe verwendet werden. Bringen Sie einen GummifuAn jeder Ecke der Unterseite des Laufsprechers an.itte beachten Sie, dass diese GummifüBe an bestimmten Orten keinen ausreichenden Schutz gegen ein Verrutschen des Laufsprechers bieten, so dass sie bei Aufstellung auf einer sehr glatten Unterland nicht verwendet werden sollenn.

Hinweis:

-itte versuchen Sie auf keinen Fall, die Gummifube anzubRINGen, während Sie den Lautsprecher in einer geniegen Position halten. Breiten Sie zum Anbringen der Gummifube ein weiches Tuch oder eine Decke auf dem Boden aus, und legen Sie den Lautsprecher auf eine Seite.

Bezeichnung und Funktion der Teile

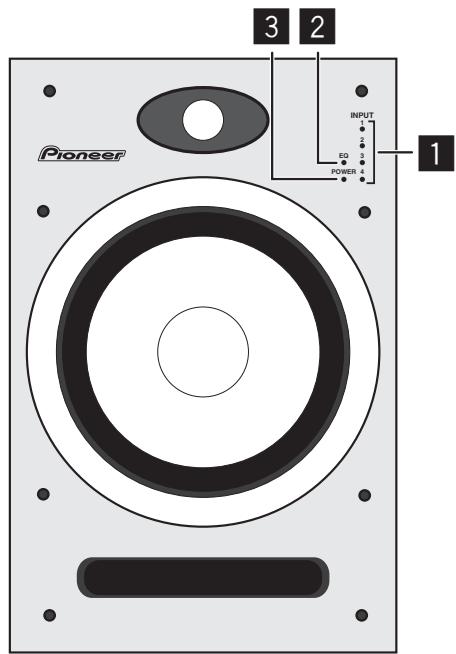

Einrichtungen an der Frontplatte

1 Anzeigen INPUT 1-4

Die dem momentan gewählten Eingang entsprechende Anzeige leuchtet auf. Wenn die Stummschaltung aktiviert ist, blinking die Anzeige des gewählten Eingangs.

2 EQ-Anzeige

These Anzeige leuchtet bei aktivierter Equalizer-Funktion.

3 POWER-Anzeige/Begrenzungsanzeige

Bereitschaftszustand
Die Anzeige leuchtet rot.
Einschaltzustand
Die Anzeige leuchtet blau.
Ausschaltzustand
Die Anzeige leuchtet nicht.
Bei Begrenzung
Die Anzeige blinkt oder leuchtet rosa.

Wenn die Signalbegrenzungs-Funktion am Veränderkaktiviert ist, blinkt diese Anzeige (oder leuchtet) rosa. Beim normalen Gebrauch sollen den Laufsprecher so betrieben werden, dass die rosa Anzeige weder blinkt noch leuchtet. Wenn diese Anzeige rosa blinkt (oder leuchtet), verringern Sie entweder den Lautstärkepegel mit dem LEVEL-Regler (an der Rückseite), oder verringn Sie den Eingangspegel des thisem Gerät von der angeschlossenen Audioquelle zugeleiteten Signals. Durch eine übermäßig Signalbegrenzung kann these Son gerät beschädigt werden.

ACHTUNG

Dieses Produkt ist so konstruiert, dass alle Anzeigen erlöschen, wenn der Benutzer die entsprechenden Bedienelemente am Laufsprechergehause umschaltet oder die Fernsteuerung einschaltet (wenn eine Fernsteuerung zum Lieferumfang gehört). In diesen Zustand kann es so aussehen, als ob der Laufsprecher vom Netz getrennt ist, noch wird er weiterhin mit Strom versorgt. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Zur Verhinderung von Brandausbruch sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, und vor einerUrlaubsreise oder einem längeren Nichtgebrauch des Gerätes ist grundsätzlich der Netzstecker abzutrennen.

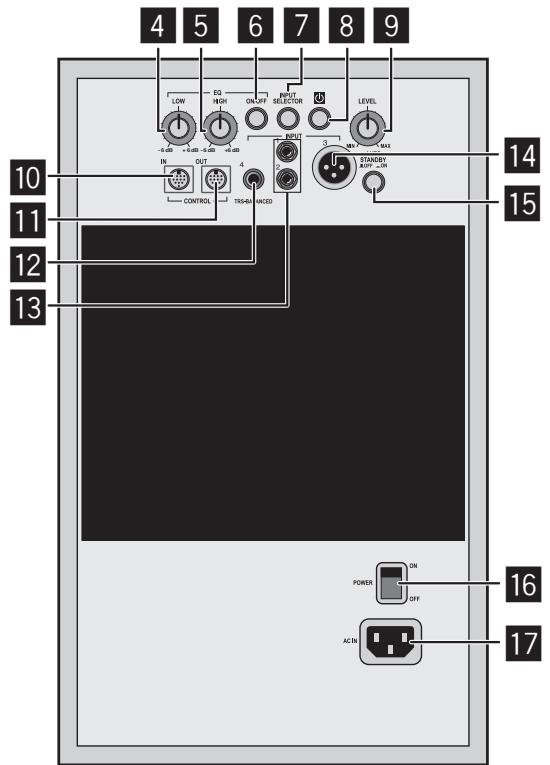

Einrichtungen an der Rückseite

* Die Abbildung zeigt das Modell S-DJ08.

4 EQ LOW-Regler

Dieser Regler dient zur Einstellung der tiefen Frenzen.
Dieser Regler ist nur bei eingeschalteter EQ ON/OFF-Taste Funktionsfähig.

5 EQ HIGH-Regler

Dieser Regler dient zur Einstellung der hohen Frenzen.
Dieser Regler ist nur bei eingeschalteter EQ ON/OFF-Taste Funktionsfähig.

6 EQ ON/OFF-Taste

Mit dieser Taste wird der Equalizer ein- und ausgeschaltet.

7 INPUT SELECTOR-Taste

Bei jeder Betätigung dieser Taste wird der Reihe nach zwischen den Eingängen INPUT 1 2 3 4 umgeschaltet.

8 Netzschalter ()

Mit diesen Schalter wird das Gerät abwechselndeingeschaltet und in den Bereitschaftszustand umgeschaltet.

Beim ersten Drücken des Schalters wird die Stromzufuhr eingeschaltet; durch erneutes Drücken wird das Gerät in den Bereitschaftszustand umgeschaltet.

LEVEL-Regler

Mit thisem Regler wird der Lautstärkepegel eingestellt.
Dieser Regler ist nur dann funktionsfähig, wenn momentan keine Fernsteuerung angeschlossen ist.

10 Buchse CONTROL IN

An diese Buchse wird die mitgelieferte Fernsteuerung oder das mitgelieferte Verknüpfungskabel angeschlossen.

11 Buchse CONTROL OUT

Anthese Buchse wird das mitgelieferte Verknüpfungskabel angeschlossen.

12 INPUT 4

Bei dieser Klinkenbuchse handelt es sich um eine symmetrische Eingangsbuchse.

Hinweis:

• Ein unsymmetrisches Kabel mit Klinkensteckern kann,zwar an dieser Buchse angeschlossen werden,doch in einem solchen Fall wird ein reduzierter Lautstärkepegel erhalten. Wenn einHigherer Lautstärkepegel gewünscht wird,stellen Sie den Anschluss uber ein symmetrisches Kabel mit TRSKlinkenstecker her.

3 INPUT 1, INPUT 2

Bei diesen Cinchbuchsen handelt es sich um unsymmetrische Eingangsbuchsen.

14 INPUT 3

Bei dieser XLR-Buchse handelt es sich um eine Symmetrische Eingangsbuchse. Die Stiftbelegung ist folgende: Nr. 1 Masse, Nr. 2 stromführrend, Nr. 3 nicht stromführrend.

15 AUTO STANDBY ON/OFF-Schalter

Mit diesen Schalter wird die Energiesparfungtion ein- und ausgeschaltet.

16 Hauptschalter (POWER)

Mit diesen Schalter wird die Hauptstromversorgung ein- und ausgeschaltet.

17 Netzeingang AC IN

Verbinden Sie diesen Buchse über das mitgelieferte Netzkabel mit einer Netzsteckdose. Schlieben Sie den Netzstecker erst dann an die Netzsteckdose an, nachdem Sie alle anderen Anschlüsse hergestellt haben. Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

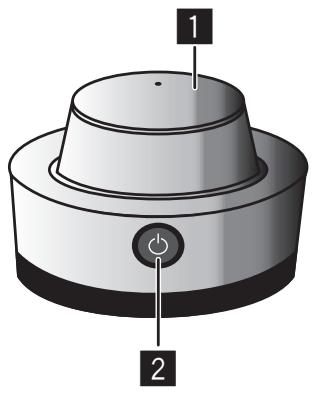

Vorderseite der Fernsteuerung

LEVEL-Regler

Mit diesen Regler wird der Lautstärkepegel eingestellt.

2 Netzschalter ()

Mit diesen Schalter wird das Gerät abwechselndeingeschaltet und in den Bereitschaftszustand umgeschaltet.

Beim ersten Drücken des Schalters wird die Stromzufuhr eingeschaltet; durch erneutes Drücken wird das Gerät in den Bereitschaftszustand umgeschaltet.

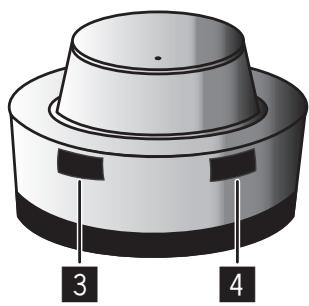

Rückseite der Fernsteuerung

3 INPUT SELECTOR-Taste

Bei jeder Betätigung dieser Taste wird der Reihe nach zwischen den Eingängen INPUT 1 2 3 4 umgeschaltet.

4 MUTE/EQ-Taste

Bei jeder Betätigung dieser Taste wird die Stummschaltung abwechselnd aktiviert und deaktiviert. Halten Sie die Taste mindestens 1 Sekunde lang gedrückt, um die Equalizer-Funktion abwechselnd ein- und auszuschalten.

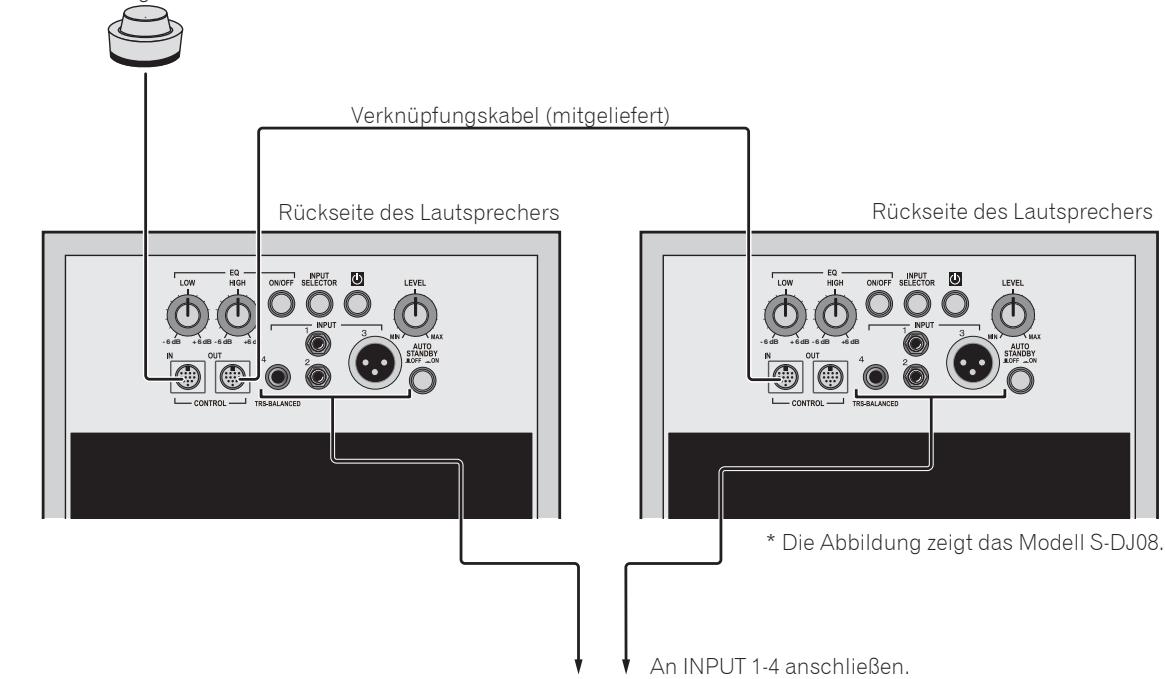

Anschlüsse

Achten Sie unbedingt darauf, die Stromzufahr auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevor irgendwelche Anschlüsse hergestellt oder verändert werden.itte achten Sie auch stets darauf, in den Bedienungsanleitungen der anderen Komponenten nachzuschlagen, an die diese Lautsprecher angeschlossen werden.

Schließen Sie den Netzstecker erst dann an die Netzsteckdose an, nachdem Sie alle anderen Anschlusses hergestellt haben. Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Falls die Länge des mitgelieferten Verknüpfungskabels nicht ausreicht, besorgen Sie sichitte ein handelsübliches Verlägerungskabel des Typs MINI DIN 8a, und schreiben Sie an das mitgelieferte Verknüpfungskabel an.

WARNING

Verwenden Sie auf keinen Fall ausschließlich ein im Fachhandel erworbenes Verlängerungskabel des Typs MINI DIN 8a, sondern schreiben Sie these stets an das Verknüpfungskabel im Lieferumfang these Gerätes an; wird das mitgelieferte Kabel nicht verwendet, kann es zu Funktionstörungen, Brand oder elektrischem Schlag kommt.

Hinweis:

• Achten Sie unbedingt daraufuf, den LEVEL-Hauptregler des Lautspechers in die Position MIN zu drehen, wenn die Fernsteuerung und das Verknüpfungskabel angeschlossen sind, da der Lautspecher möglicherweise ein unerwartetes lautes Gerausch abgibt, wenn die Fernsteuerung und das Verknüpfungskabel abgetrennt werden.
• Achten Sie vor dem Anschlieben der Fernsteuerung unbedingt darauf, den LEVEL-Hauptregler des Lautsprechers in die Position MIN zu drehen, und stellen Sie den Lautstärkepegel erst danach wunschgemäß ein. Wenn dieser Anschluss hergestellt wird, während der LEVEL-Regler der Fernsteuerung auf einen Pegel hohen eingestellt ist, gibt der Lautsprecher möglichereweise ein unerwartetes lautes Gerausch ab. Bei angeschlossener Fernsteuerung ist der LEVEL-Hauptregler des Lautsprechers nicht funktionsfähig.

Wenn die Fernsteuerung an die Buchse CONTROL IN eines Laufsprechers angeschlossen ist, verbinden Sie die Buchse CONTROL OUT des betreffenden Laufsprechers über das Verknüpfungskabel mit der Buchse CONTROL IN des anderen Laufsprechers.

Fernsteuerung

DJ-Mischpult

PC

Fernsehgerat

Tragbares Audiogerat

Bedienung

Schalten Sie die Hauptstromversorgung ein.

Schalten Sie den Hauptschalter an der Rückseite des Laufsprechers ein.

Schalten Sie das Gerätein.

Drücken Sie den Netzschalter (an der Fernsteuerung oder an der Rückseite des Lautsprechers).

Wahlen Sie den gewünschten Eingang.

Betätigten Sie die INPUT SELECTOR-Taste (an der Fernsteuerung oder an der Rückseite des Laufsprechers) zur Wahl der gewünschten Eingangsquelle.

Stellen Sie die Lautstärke wunschgemäß ein.

Wenn die Fernsteuerung angeschlossen ist: Drehen Sie den LEVEL-Regler der Fernsteuerung langsam, um die Lautstärke wunschgemäß einzustellen.
Wenn die Fernsteuerung nicht angeschlossen ist: Drehen Sie den LEVEL-Regler an der Rückseite des Lautsprechers langsam, um die Lautstärke wunschgemäß einzustellen.

Hinweis:

• Wenn zwei oder mehr Audioquellen angeschlossen sind: Wenn die INPUT SELECTOR-Einstellung geändert wird, kann es vorkommen, dass sich die Lautstärke des von den Laufsprechen abgegebenen Tons stark ändert, was auf Unterschiede der an den verschiedenen Audioquellen vorgenommen Ausgangseinstellungen zurückzuführen ist. Dieslässt sich vermeiden, indem Sie den LEVEL-Regler bis zum Anschlag im Gegenuhrzeigersinn (in die Stellung MIN) drehen, bevor Sie die Einstellung der INPUT SELECTOR-Taste ändern, und dann die gewünschte Lautstärke einstellen.
• Abhängig vom Ausgangspegel des angeschlossenen Audiogerätes kann es vorkommen, dass der von den Lautsprechern abgegebene Klang verzerrt ist. In einem solchen Fall mussen Sie den Ausgangspegel des Audiogerätes verringern.

• Wenn der Equalizer-Regler bei hohem Lautstärkepegel in Richtung „+“ gedreht wird, konnen Verzerrungen auftreten. Verringern Sie die Lautstärke in einem solchen Fall, oder stellen Sie den Equalizer auf einen Pegel ein, bei dem keine Verzerrungen verursacht werden.

• Dieses Gerät ist mit einer selbstrückstellenden Schutzschaltung ausgestattet. Wenn dem Gerät ein potentiell Schaden verursachendes Signal zugeleitet wird, spricht die Schutzschaltung u. U. an, um eine Tonausgabe über den Tieftöner oder Hochtöner zu verhindern. In einem solchen Fall verringern Sie entweder den Lautstärkepegel mit dem LEVEL-Regler (an der Rückseite), oder verringn Sie den Eingangspegel des thisem Gerät von der angeschlossenen Audioquelle zugeleiteten Signals, und warten Sie dann eine Minuten lang. Die Schutzschaltung stellt sich selbstätig zurück, wonach die Tonausgabe fortgesetzt wird. Falls die Tonausgabe nicht mit der ursprünglichen Lautstärke erfolgt, liegt möglicherweise eine Beschädigung des Gerätes vor;itte wenden Sie sich in einem solchen Fall an eine Kundendienstelle oder ihren Fachhändler.

Gebrauch der Stummschaltungsfunktion

Drücken Sie die MUTE/EQ-Taste der Fernsteuerung, um die Stummschaltung zu aktivieren.

Einstellen des Equalizers

Schalten Sie zunachst die EQ ON/OFF-Taste an der Rückseite des Laufsprechers ein, und stellen Sie dann die gewünschte Klangfarbe mit den Reglern EQ LOW und EQ HIGH ein.

Verwendung des Equalizers

Um den Equalizer einszuschalten, halten Sie entweder die MUTE/EQ-Taste der Fernsteuerung mindestens 1 Sekunde lang gedrückt, oder Sie drücken die EQ ON/OFF-Taste an der Rückseite des Lautspechers.

Energiesparfungtion

Schalten Sie den AUTO STANDBY ON/OFF-Schalter (and der Rückseite des Lautspechers) ein.

Wenn die folgenden Bedingungen 60 Minuten lang erfüllt bleiben, schaltet das Gerät automatisch in den Bereitschaftszustand um:

— Der LEVEL-Regler, die Funktionstasten und andere Regler und Bedienelemente wurden nicht betätig.
— Dem Laufsprecher wurde kein Signal mit einem Pegel von mindestens -40 dBu zugeleitet.

Zusätzliche Informationen

Störungsbeseitigung

• Wenn Sie vermuten, dass eine Funktionstörung thises Gerätes vorliegt, überprüfen Sieitte zunachst die Hinweise in der nachstehenden Tabelle. Überprüfen Sie auch die anderen angeschlossenen Geräte. Falls sich die Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lasst, wenden Sie sichitte zwecks Reparatur des Gerätes an ihren Fachhändler.
• In seltenen Fällen kann es vorkommen, dass das Gerät aufgrund der Einwirkung von statischer Elektrizität oder einer anderen externen Ursache nicht mehr einwandfrei arbeitet. In einem solchen Fall trennen Sie den Netzstecker von der Netzsteckdose, warten Sie ca. 5 Minuten lang, schließen Sie das Netzkabel dann erneut an und überprüfen Sie, ob der normale Betriebszustand des Gerätes wiederhergestellt worden ist.

Störung	Prüfpunkte	Abhilfemaßnahme
Kein Strom	Ist das Netzkabel einwandfrei angeschlossen?	Schließen Sie das Netzkabel an eine Netzsteckdose an (Seite 6).
Kein Ton von angeschlossenen Audiogeräten, oder die Lautstärke ist extrem niedrig.	Ist das Audiogerät richtig eingestellt worden?	Stellen Sie den Ausgangswähler und die Lautstärke des Audiogerätes richtig ein.
	Ist das Verbindungskabel richtig angeschlossen?	Schließen Sie die Kabel richtig an (Seite 8).
	Sind die Buchsen oder Stecker verschutz?	Reinigen Sie die Buchsen und Stecker, bevor Sie die Anschlüsse herstellen.
	Ist die Lautstärke auf einen zu niedrigen Pegel eingestellt?	Drehen Sie den LEVEL-Regler (an der Fernsteuerung bzw. an der Rückseite des Laufsprechers) langsam im Uhrzeigersinn.
	Stimmte die gewährte Eingangsbuchse mit der Ausführung der Ausgangsbuchse des angeschlossenen Gerätes überein?	Wahlen Sie die Eingangsbuchse, die der Ausführung der Ausgangsbuchse des gewürschten Gerätes entspricht.
	Ist die Stummschaltung aktiviert?	Drücken Sie die MUTE/EQ-Taste der Fernsteuerung.
	Ist die Stromzufuhr eingeschaltet?	Drücken Sie den Hauptschalter und den Netzschalter.
Der Klang ist verzerrt.	Ist die Lautstärke auf einen zu hohen Pegel eingestellt?	Drehen Sie den LEVEL-Regler (an der Fernsteuerung bzw. an der Rückseite des Laufsprechers) langsam im Gegenahrzeigersinn.
	Ist der Ausgangspiegel des angeschlossenen Audiogerätes auf einen zu hohen Pegel eingestellt?	Verringern Sie den Ausgangspiegel des angeschlossenen Audiogerätes.
Rückkopplungsheulen tritt auf.	Ist die Lautstärke auf einen zu hohen Pegel eingestellt?	Drehen Sie den LEVEL-Regler (an der Fernsteuerung bzw. an der Rückseite des Laufsprechers) langsam im Gegenahrzeigersinn.
Die Fernsteuerung faktioniert nicht.	Ist das Fernsteuerungskabel richtig angeschlossen?	Schließen Sie das Fernsteuerungskabel richtig an.
Bei Verwendung der Fernsteuerung wird ein unterschiedlicher Lautstärkepegel vom rechten und linken Laufsprecher erhalten.	Ist das Fernsteuerungskabel richtig angeschlossen?	Schließen Sie das Fernsteuerungskabel richtig an.
	Ist das Verknüpfungskabel richtig angeschlossen?	Schließen Sie das Verknüpfungskabel richtig an.
Der Eingangswähler faktioniert nicht.	Ist das Fernsteuerungskabel richtig angeschlossen?	Schließen Sie das Fernsteuerungskabel richtig an.
	Ist das Verknüpfungskabel richtig angeschlossen?	Schließen Sie das Verknüpfungskabel richtig an.
Die Stummschaltung faktioniert nicht.	Ist das Fernsteuerungskabel richtig angeschlossen?	Schließen Sie das Fernsteuerungskabel richtig an.
	Ist das Verknüpfungskabel richtig angeschlossen?	Schließen Sie das Verknüpfungskabel richtig an.
Der Equalizer kann nicht mit der EQ ON/OFF-Taste ein- und ausgeschelt werden.	Ist das Fernsteuerungskabel richtig angeschlossen?	Schließen Sie das Fernsteuerungskabel richtig an.
	Ist das Verknüpfungskabel richtig angeschlossen?	Schließen Sie das Verknüpfungskabel richtig an.
Der Equalizer (EQ) faktioniert nicht.	Ist der Equalizer eingeschelt?	Drücken Sie die EQ ON/OFF-Taste an der Rückseite des Laufsprechers. Oder halten Sie die MUTE/EQ-Taste der Fernsteuerung mindestens 1 Sekunde lang gedrückt.

Technische Daten

Ausführung ............Magnetisch abgeschirmter, aktiver Zweiverstärker-, 2-Wege-Lautsprecher

Veränderer

Dynamische Ausgangsleistung (HF/LF) 70 W/170 W

Eingangsbuchsen (symmetrischer Eingang)

XLR-Buchse x 1, TRS-Buchse (6,3-mm-Klinkenbuchse) x 1

Eingangsbuchsen (unsymmetrischer Eingang)

Cinchbuchse x 2

Eingangsempfindlichkeit/Impedanz

6 dBu/10 kΩ (XLR, TRS (6,3-mm-Klinke))

-3 dBu/10 kΩ (Cinch)

Lautsprecher

Gehäuse. Bassreflex

Tieftoner.

Hochtöner. 2,5-cm-Weichkalotte

Frequenzgang 43 Hz bis 26 kHz (-10 dB)

Netzteil/Sonstiges

Übernehmefrequency. 5,8 kHz

Leistungsaufnahme 100 W

Außenabmessungen ...... 250 mm (B) x 391 mm (H) x 328 mm (T)

(ausschlieBlich Wärmeblech)

371 mm (T)

(einschließlich Wärmeblech)

Masse(pro Stuck) 13,5 kg

Funktionen

Eingangswahler, Stummschaltungs-Modus,

Begrenzungsanzeige, EQ-Tiefen -6 dB bis +6 dB, EQ-Höhen -6

dB bis +6 dB, EQ ON/OFF-Taste

S-DJ05

Ausführung ............Magnetisch abgeschirmter,

aktiver Zweiverstärker-, 2-Wege-Lautsprecher

Verträker

Dynamische Ausgangsleistung (HF/LF) 30 W/50 W

Eingangsbuchsen (symmetrischer Eingang)

XLR-Buchse x 1, TRS-Buchse (6,3-mm-Klinkenbuchse) x 1

Eingangsbuchsen (unsymmetrischer Eingang)

Cinchbuchse x 2

Eingangsempfindlichkeit/Impedanz

6 dBu/10 kΩ (XLR, TRS (6,3-mm-Klinke))

-3 dBu/10 kΩ (Cinch)

Laatsprecher

Gehäuse...........Bassreflex

Tieftoner. 13-cm-PP-Konus

Hochtöner. 2,5-cm-Weichkalotte

Frequenzgang 50 Hz bis 25 kHz (-10 dB)

Netzteil/Sonstiges

Übernehmefrequency 3,0 kHz

Leistungsaufnahme 45 W

Außenabmessungen ... 185 mm (B) x 301 mm (H) x 220 mm (T)

(ausschließlich Wärmeblech)

258 mm (T)

(einschließlich Wärmeblech)

Masse(pro Stuck) 6,7 kg

Funktionen

Eingangswahler, Stummschaltungs-Modus,

Begrenzungsanzeige, EQ-Tiefen -6 dB bis +6 dB, EQ-Höhen -6

dB bis +6 dB, EQ ON/OFF-Taste

Gemeinsame Daten

Stromversorgung 230 V Wechselstrom, 50 Hz/60 Hz

Leistungsaufnahme im Bereitschaftszustand. 0,5 W max.

Mitgeliefertes Zubehör

Netzkabel 2

Verknüpfungskabel 1

Fernsteuerung 1

GummifüBe. 8

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2010 Pioneer Corporation.

Alle Rechte vorbehalten.

IMPORTANT
