Producttype	Super Audio CD-speler
Merk	Pioneer
Model	PD-D6MK2-K
Afmetingen (B x H x D)	420 mm x 100 mm x 340 mm
Gewicht	4,5 kg
Voeding	220 V – 230 V AC, 50/60 Hz
Verbruik	22 W (stand-by 0,4 W)
Analoge audio-uitgangen	1 paar stereo (RCA), 200 mVrms (1 kHz, -20 dB)
Digitale uitgangen	Coaxiaal (RCA) en optisch
Frequentiebereik	4 Hz – 50 kHz (SACD), 4 Hz – 20 kHz (CD)
Signaal-ruisverhouding	118 dB (CD), 110 dB (SACD)
Dynamisch bereik	99 dB (CD), 108 dB (SACD)
Totale harmonische vervorming	0,002 % (CD), 0,003 % (SACD)
D/A-converter	Twin Burr Brown 192 kHz/24 bits
Speciale functies	Legato Link Pro, Pure Audio, Programma/herhaal/willekeurig afspelen
Schijfcompatibiliteit	CD Audio, CD-R, CD-RW, Super Audio CD, MP3, WMA
Meegeleverde accessoires	Afstandsbediening, AAA-batterijen x2, RCA-audiokabel, SR-kabel, netsnoer, handleiding, garantiekaart
Gebruikstemperatuur	+5 °C tot +35 °C
Gebruiksvochtigheid	5 % tot 85 % (niet condenserend)
Reiniging	Zachte, droge doek; voor schijven van binnen naar buiten bewegen
Veiligheid	Klasse 1 laser; behuizing niet openen; uitschakelen voor reiniging

Veelgestelde vragen - PD-D6MK2-K PIONEER

Welke schijftypes kan de Pioneer PD-D6MK2-K lezen?

Deze speler is compatibel met CD Audio, CD-R, CD-RW, Super Audio CD (SACD), evenals MP3 en WMA-bestanden gebrand op CD-R/RW.

Hoe activeer ik de Pure Audio-modus?

Druk op de PURE AUDIO-knop op de afstandsbediening of het voorpaneel. Het PURE AUDIO-lampje gaat branden, het scherm wordt uitgeschakeld en de digitale uitgangen worden gedeactiveerd voor een optimale luisterervaring.

Waarom is er geen digitaal geluid bij SACD-uitvoer?

SACD-signalen zijn alleen beschikbaar op de analoge uitgangen. Dit is geen defect, maar een technische beperking vanwege kopieerbeveiliging.

Hoe reinig ik een schijf of het apparaat?

Gebruik voor schijven een zachte, droge doek en beweeg van het midden naar de buitenkant. Voor het apparaat: koppel los en veeg af met een droge doek. Gebruik nooit oplosmiddelen of schurende middelen.

De afstandsbediening werkt niet meer, wat moet ik doen?

Controleer de batterij (vervang indien nodig), zorg dat er geen obstakels zijn tussen afstandsbediening en sensor (bereik ca. 7 m) en dat de POWER-knop van het apparaat op AAN staat.

Hoe gebruik ik willekeurig of geprogrammeerd afspelen?

Druk in stopstand op RANDOM voor willekeurig afspelen. Voor een programma: druk op PROGRAM, selecteer nummers met de cijfertoetsen en druk op ▶ om af te spelen. Een programma kan maximaal 24 nummers bevatten.

Wat is de functie van Legato Link Pro?

Het Legato Link Pro Conversion-systeem van Pioneer herstelt de hoogfrequente dynamiek (boven 20 kHz) die tijdens digitale opname verloren gaat, om alle nuances en details van het originele geluid te herstellen.

Kan ik deze speler via een digitale uitgang op een versterker aansluiten?

Ja, gebruik de coaxiale of optische uitgang. Voor SACD is echter ook een analoge aansluiting nodig omdat de digitale uitgangen het SACD-signaal niet doorgeven.

Wat te doen bij condensatie in de speler?

Wacht ongeveer een uur tot het apparaat is aangepast aan de kamertemperatuur voordat u het inschakelt. Condensatie verdwijnt vanzelf en beschadigt het apparaat niet.

Hoe geef ik schijfinformatie weer (verstreken tijd, resterende tijd)?

Druk tijdens het afspelen meerdere keren op de TIME-knop op de afstandsbediening om te schakelen tussen weergave van verstreken tijd, resterende tijd op nummer of resterende tijd op schijf.

GEBRUIKSAANWIJZING PD-D6MK2-K PIONEER

Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu).

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.

D3-4-2-1-1_A1_NI

LET OP

Dit apparaat is een klasse 1 laserproduct, maar het bevat een laserdiode van een hogere klasse dan 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend. Laat alle reparaties over aan bevoegd onderhoudspersoneel. Op uw apparaat is het onderstaande waarschuwingslabel aangebracht. Plaats: bovenkant van apparaat

Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A_Du

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 5 cm boven, 10 cm achter en 5 cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b_A_Du

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat. D3-4-2-1-4_A_Du

Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-1a_A1_NI

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a_A_Du

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_Du

Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. S002*.D

S002*_Du

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

(Symbool voor toestellen)

(Symbolen voor batterijen)

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product. K058a_A1_Ni

K058a_A1_NI

Dank u wel dat u dit Pioneer-product hebt gekocht.

Lees alstublieft deze gebruiksaanwijzing goed door zodat u weet hoe u uw apparaat correct kunt gebruiken. Als u de gebruiksaanwijzing hebt gelezen, bergt u hem op een veilige plaats op voor later gebruik.

Inhoud

01 Voordat u begint

Kenmerken 5

Inhoud van de doos 6

De batterij plaatsen 6

Ondersteunde typen schijven en mediaformaten 7

02 Aansluitingen

Verbinding tot stand brengen met een versterker.... 8

De externe sensor van een andere Pioneer-component gebruiken....8

Aansluiten 9

03 Bedieningsorganen en display-aanduidingen

Voorpaneel.... 10

Display.... 10

Afstandsbediening.... 11

04 Aan de slag

Inschakelen....12

Schijven afspelen 12

Andere afspeelfuncties ....13

05 Overige instellingen en functies

Luisteren naar Pure Audio....14

De SACD/CD gebruiken .....14

Legato Link Pro gebruiken....14

Het licht in het display dimmen.....14

Schijfinformatie weergeven....14

06 Extra informatie

Hints voor de opstelling van de speler....15

Onderhoud van uw speler en de schijven 15

Storingen verhelpen ....17

Woordenlijst 18

Het kwalitatief zeer hoogwaardige voedingscircuit dat in dit apparaat wordt toegepast maakt sterk verbeterde reactiesnelheden mogelijk door gebruik te maken van circuits ‘zonder feedback’ en parallelle hoofdcondensatoren met lage impedantie die kenmerkend zijn voor professionele audiobewaking.

- Hoofdklok met hoge precisie en geringe afwijking

Voor een nauwkeurige digitale overdracht wordt een kristaloscillator gebruikt van hetzelfde type als u vindt in commerciële communicatieapparatuur waarbij de tijd met hoge precisie bekend moet zijn.

• Legato Link Conversion Pro en Hi-Bit

Het unieke conversiesysteem Legato Link van Pioneer herstelt de dynamieken bij hoge frequenties die verloren zijn gegaan in het digitale opnameproces, waardoor alle accenten en details van de oorspronkelijke muziekweergave kunnen worden gereproduceerd. Dit resulteert in een minimale faseverschuiving door het hele hoorbare geluidsspectrum heen.

• Dubbele digitaal-analoogomzetter 192 kHz/24-bits

Door de geïntegreerde twin Burr Brown 192 kHz/24-bit digitaal-analoogomzetter is deze speler volledig geschikt een uitzonderlijke geluidskwaliteit te leveren op het gebied van dynamisch bereik, resolutie op laag niveau endetailweergave bij hoge frequenties.

• Pure Audio-functie

De Pure Audio-functie stelt u in staat te luisteren naar analoge audiobronnen met uitgeschakelde digitale uitgangen en uitgeschakeld display op het voorpaneel.

- Afgestemd volgens normen van wereldklasse

In samenwerking met de wereldvermaarde studio-engineers van AIR Studios is deze speler gecertificeerd door AIR Studios.

AIR STUDIOS MONITOR

Inhoud van de doos

Controleer of de volgende accessoires in de doos zitten.

• Afstandsbediening
  • AAA/IEC R03 droge celbatterijen x2
  • RCA audiokabel (rode/witte stekkers)
• SR-besturingskabel
• Netsnoer
• Handleiding (dit document)
• Garantiebewijs

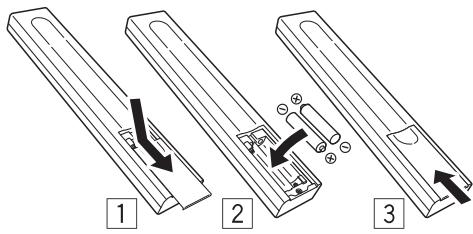

De batterij plaatsen

Onjuist gebruik van de batterijen kan gevaar opleveren, zoals lekkage of ontploffen. Neem de volgende voorzorgsmaatregelen in acht:

• Gebruik nooit nieuwe en oude batterijen tegelijk.
• Plaats de plus- en minkant van de batterijen op de juiste manier volgens de markeringen in de behuizing.
• Batterijen met dezelfde vorm kunnen verschillende spanningen afgeven. Gebruik nooit verschillende batterijen tegelijk.
• Wanneer u lege batterijen weggooit, moet u hierbij de overheidsvoorschriften of de regels van de openbare milieu-instanties die van toepassing zijn in uw land, naleven.
  • WAARSCHUWING

Gebruik of leg de batterijen niet in direct zonlicht of op een andere warme plaats, zoals in de buurt van een kachel of in een auto die in de zon staat. Batterijen kunnen hierdoor gaan lekken, oververhit raken, exploderen of in brand vliegen. Bovendien kan dit de levensduur of prestatie van de batterijen reduceren.

Ondersteunde typen schijven en mediaformaten

Deze speler ondersteunt met een groot aantal typen schijven en mediaformaten. De schijven die kunnen worden afgespeeld, zijn gewoonlijk voorzien van een van de volgende logo's op de schijf en/of de verpakking van de schijf. Sommige typen schijven, zoals opneembare CD's, kunnen echter een formaat bevatten dat niet kan worden afgespeeld. Raadpleeg de voor schijven hieronder voor nadere compatibiliteitsgegevens.

Vergeet ook niet dat opneembare schijven niet met deze speler kunnen worden opgenomen.

CD-Audio

CD-R

CD-RW

SUPER AUDIO CD
Super Audio CD*

*“Super Audio CD” is een geregistreerd handelsmerk.

Compatibiliteitstabel voor schijven

Medium	Compatibele formaten
CD-R/-RW	CD-Audio, ISO 9660 CD-ROM*Moet voldoen aan ISO 9660 niveau 1 of 2. Fysiek formaat van CD: Mode1, Mode2 XA Form1. De bestandssystemen Romeo en Joliet zijn beide compatibel.Multisessie weergave: NeeAfspelen van niet gefinaliseerde schijven: Nee
Gecomprimeerde audio	MPEG-1 Audio Layer 3 (MP3), Windows Media Audio (WMA)Bemonsteringsfrequencies: 44,1 kHzBitrates: Elke bitrate (128 kbps of hoger wordt aanbevolen)VBR-weergave (variabele bitrate): NeeWMA-codering zonder gegevensverlies: NeeCompatibel met DRM (Digital Rights Management): Ja (via DRM beveiligde audiobestanden kunnennietworden afgespeeld met dit apparaat.)Bestandsextensies: .mp3, .wma (deze moeten worden gebruikt om de speler in staat te stellen MP3/WMA-bestanden te herkennen)Bestandsstructuur (kan afwijken): Maximaal 299 mappen op een schijf; maximaal 648 mappen en bestanden (tezamen) in elke map

Medium	Compatibele formaten
CD-R/-RW	CD-Audio, ISO 9660 CD-ROM*Moet voldoen aan ISO 9660 niveau 1 of 2. Fysiek formaat van CD: Mode1, Mode2 XA Form1. De bestandssystemen Romeo en Joliet zijn beide compatibel.Multisessie weergave: NeeAfspelen van niet gefinaliseerde schijven: Nee
Gecomprimeerde audio	MPEG-1 Audio Layer 3 (MP3), Windows Media Audio (WMA)Bemonsteringsfrequencies: 44,1 kHzBitrates: Elke bitrate (128 kbps of hoger wordt aanbevolen)VBR-weergave (variabele bitrate): NeeWMA-codering zonder gegevensverlies: NeeCompatibel met DRM (Digital Rights Management): Ja (via DRM beveiligde audiobestanden kunnennietworden afgespeeld met dit apparaat.)Bestandsextensies: .mp3, .wma (deze moeten worden gebruikt om de speler in staat te stellen MP3/WMA-bestanden te herkennen)Bestandsstructuur (kan afwijken): Maximaal 299 mappen op een schijf; maximaal 648 mappen en bestanden (tezamen) in elke map

Medium Compatibele formaten

Op pc gemaakte schijf

- Schijven die zijn opgenomen met behulp van een pc zijn mogelijk niet afspeelbaar vanwege de instelling van de software die is gebruikt voor het maken van de schijf. Controleer in dergelijke gevallen de softwarehandleiding of de verpakking van de schijf voor nadere informatie over compatibiliteit.

- Schijven die zijn opgenomen in de packet write-modus zijn niet compatibel.

Info over WMA

Dit apparaat kan Windows Media Audio formaten afspelen.

WMA is het acroniem voor Windows Media Audio; dit is een audiocompressie-technologie die ontwikkeld is door Microsoft Corporation. WMA-bestanden kunnen gecodeerd worden met Windows Media® Player 7 of een latere versie, Windows Media® Player voor Windows® XP of de serie Windows Media® Player 9 of een latere versie.

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

DualDisc afspelen

Een DualDisc is een nieuwe tweezijdige schijf, een zijde bevat DVD-gegevens video, audion etc, terwijl de andere zijde niet-DVD-gegevens bevat zoals digitaal audiomateriaal. De audiozijde van de niet-DVD is niet compatibel met de Audio CD gegevens en daarom is het mogelijk dat deze niet afspeelt. Voor meer gedetailleerde informatie over de DualDisc gegevens, wendt u tot de fabrikant of verdeler van de schijf.

Hoofdstuk 2

Aansluitingen

Verbinding tot stand brengen met een versterker

U kunt deze speler via de analoge uitgangen of via een van de digitale uitgangen verbinden met uw versterker of receiver.

Als u de verbinding tot stand brengt via een van de digitale uitgangen, moet u ook de tweekanaals analoge uitgangen verbinden voor compatibiliteit met alle schijven.

1 Verbind de analoge LINE OUT-aansluitingen op deze speler met een reeks analoge audio-ingangen van uw versterker.

2 Verbind een van de digitale uitgangen met de bijbehorende digitale ingang van uw versterker.

Voor een optische verbinding moet u een optische kabel (niet meegeleverd) gebruiken om de OPTICAL DIGITAL OUT-aansluiting te verbinden met een optische ingang van uw versterker.

Voor een coaxiale verbinding moet u een coaxiale kabel (niet meegeleverd) gebruiken om de COAXIAL DIGITAL OUT-aansluiting te verbinden met een coaxiale ingang van uw versterker.

- Houd er rekening mee dat SACD-audio niet via deze aansluitingen wordt weergegeven, dus deze aansluiting moet een aanvulling zijn op en geen vervanging voor een analoge verbinding.

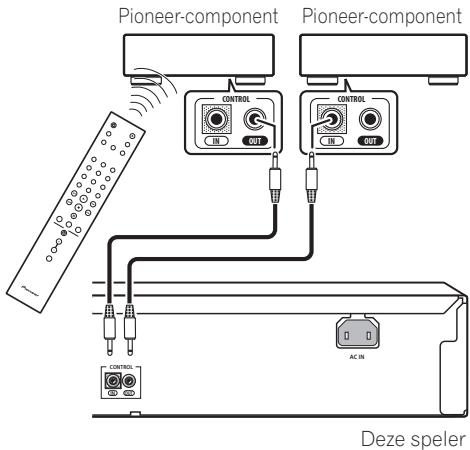

De externe sensor van een andere Pioneer-component gebruiken

Veel Pioneer-componenten beschikken over SR CONTROL-aansluitingen die kunnen worden gebruikt om componenten met elkaar te verbinden. Hierdoor kunt u de externe sensor van slechts één component gebruiken, hetgeen handig is als u verschillende componenten uit het zicht wilt plaatsen (bijvoorbeeld in een dichte kast). Bij gebruik van een afstandsbediening wordt het besturingssignaal via de keten doorgegeven naar de juiste component. ^1

Opmerking

1 Als u een afstandsbediening hebt verbonden met de CONTROL IN-aansluiting (via een kabel met ministekker), kunt u dit apparaat niet bedienen via de afstandsbediening.

- Houd er rekening mee dat u bij gebruik van deze functie moet controleren of tevens minimaal één reeks analoge audio-aansluitingen is verbonden met een andere component ten behoeve van de aarding.

1 Kies van welke component u de externe sensor wilt gebruiken.

Als u een component in de keten wilt bedienen, is dat de externe sensor waarop u de bijbehorende afstandsbediening richt.

2 Verbind de CONTROL OUT-aansluiting van die component met de CONTROL IN-aansluiting van een andere Pioneer-component.

Gebruik een kabel met een mono ministekker aan beide uiteinden om de verbinding tot stand te brengen.

3 Breid de keten op dezelfde wijze uit met alle componenten waarover u beschikt.

Aansluiten

Breng alle verbindingen tot stand voordat u het apparaat aansluit op een stopcontact.

- Sluit het netsnoer aan op de AC IN-ingang op het achterpaneel van de speler en vervolgens op een stopcontact.

Hoofdstuk 3

Bedieningsorganen en display-aanduidingen

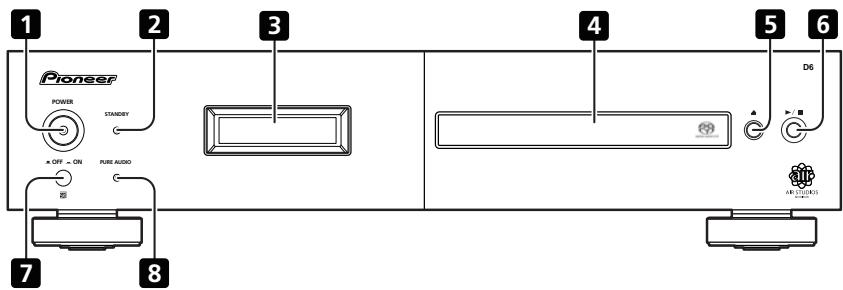

Voorpaneel

1 POWER ■OFF ■ON (pagina 12) ^1
2 STANDBY-indicator
3 Display (hieronder)
4 Schijflade

5 ▲ (pagina 12)
6 ▶/■ (pagina 12)
7 Externe sensor
8 PURE AUDIO -indicator (pagina 14)

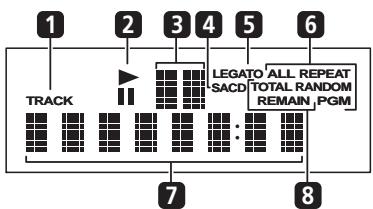

Display

1 TRACK – Licht op als het tracknummer wordt weergegeven.
2 ▶/II – Licht op tijdens het afspelen/in pauzestand.

3 Scandisplay – Geeft de scansnelheid aan.
4 SACD – Licht op tijdens het afspelen van SACD's.
5 LEGATO – Licht op als Legato Link Pro is ingeschakeld (pagina 14).
6 (ALL) REPEAT/RANDOM/PGM – Licht op om de afspeelmodus aan te geven (pagina 13).
7 Alfanumeriek display
8 TOTAL/REMAIN – Geeft informatie weer over de schijf/track die momenteel wordt afgespeeld (pagina 14).

Opmerking

1 Als de apparatuur in de ruststand staat en deze wordt uitgeschakeld door te drukken op de POWER toets van de hoofdeenheid, schakelt de apparatuur niet opnieuw in als er nogmaals op deze toets wordt gedrukt. Om in dit geval de stroom in te schakelen, druk of op de CD PLAYER Ⓤ toets van de afstandsbediening of een verschillende toets (anders dan de POWER toets) op de hoofdeenheid.

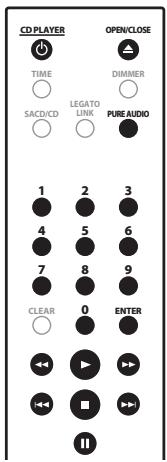

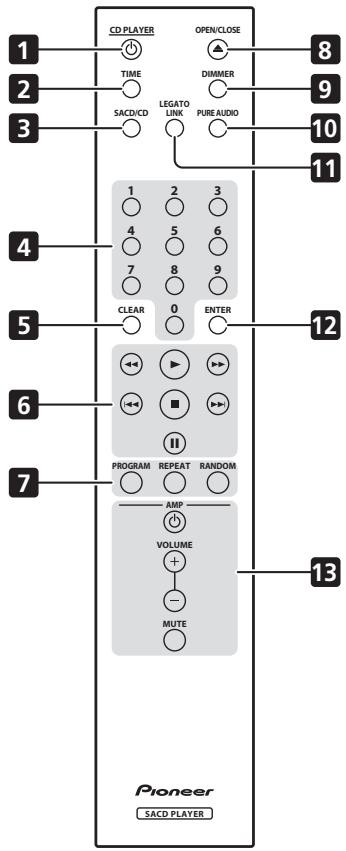

Afstandsbediening

1 CD PLAYER ⏻ (pagina 12)
2 TIME (pagina 14)
3 SACD/CD (pagina 14)
4 Cijfertoetsen (pagina 12)
5 CLEAR
6 Afspeeltoetsen (pagina 12)
7 PROGRAM (pagina 13)

REPEAT (pagina 13)

RANDOM (pagina 13)

8 ▲ OPEN/CLOSE (pagina 12)
9 DIMMER (pagina 14)
10 PURE AUDIO (pagina 14)
11 LEGATO LINK (pagina 14)
12 ENTER
13 AMP-bedieningselementen
Om de Pioneer versterker te bedienen.

AMP ⏻

VOLUME

MUTE

Gebruik van de afstandsbediening

Neem de volgende punten in acht bij gebruik van de afstandsbediening:

• Zorg dat er geen obstakels zijn tussen de afstandsbediening en de afstandsbedieningssensor die op het apparaat is.
• De afstandsbediening heeft een bereik van ongeveer 7 m onder een hoek van ongeveer 30° ten opzichte van de externe sensor.
• Het is mogelijk dat de afstandsbediening niet goed werkt als er zonlicht of het licht van een tl-lamp op de afstandsbedieningssensor van het apparaat valt.
• Afstandsbedieningen van andere apparatuur kunnen storing veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
• Vervang de batterijen wanneer het bereik van de afstandsbediening aanzienlijk korter is geworden.

Hoofdstuk 4

Aan de slag

Inschakelen

Zet, nadat u hebt gecontroleerd of alle verbindingen correct zijn uitgevoerd en het netsnoer is aangesloten, de knop POWER in de stand ON om de speler in te schakelen.

- Druk op CD PLAYER ⏻ op de afstandsbediening om het apparaat op standby te zetten.

Schijven afspelen

Hier komen de basisfuncties voor het afspelen van CD's, SACD's en MP3/WMA-schijven aan bod. De overige functies worden in detail beschreven in Andere afspeelfuncties op pagina 13.

1 Als de speler nog niet is ingeschakeld, drukt u op POWER om deze aan te zetten.
2 Druk op ▲ (OPENEN/SLUITEN) om de schijflade te openen.

3 Plaats een schijf in de lade.

Plaats een schijf met de label aan de bovenkant, waarbij u de uitsparing in de lade gebruikt om de schijf er goed in te leggen. Als dat is gebeurd, drukt u op ▲ om de schijflade te sluiten.

4 Druk op ▶ (afspelen) om het afspelen te starten.

Belangrijkste afspeeltoetsen

In de onderstaande tabel worden de basistoetsen voor het afspelen van schijven weergegeven.

Toets	Functie
▶	Hiermee start u het afspelen.
II	Hiermee pauzeert u een disc die wordt afgespeeld of hervat u het afspelen van een gepauzeerde disc.
▶/■(uitsluitend voorpaneel)	Hiermee start u het afspelen van een schijf of stopt u een schijf die wordt afgespeeld.• Druk, terwijl u ▶/■ ingedrukt houdt, op ▲ (uitsluitend voorpaneel). Het afspelen begint, gerekend vanaf de eerste track op de schijf, bij het tracknummer dat overeenkomt met het aantal keren dat op ▲ is gedrukt.
■	Hiermee stopt u het afspelen.
◀◀	Hiermee start u de versnelde weergave in achterwaartse richting. Druk op ▶ (afspelen) om de normale weergave te hervatten.
▶▶	Hiermee start u de versnelde weergave in voorwaartse richting. Druk op ▶ (afspelen) om de normale weergave te hervatten.
I◀◀	Hiermee gaat u naar het begin van de huidige track en vervolgens naar eerdere tracks.
▶▶I	Hiermee gaat u naar de volgende track.
Cijfertoetsen(niet beschikbaar voor MP3/WMA-gegevensschijven)	Hiermee voert u een tracknummer in. Druk op ENTER om te selecteren.Als de schijf is gestopt, wordt het afspelen gestart vanaf de geselecteerde track.Als de schijf bezig is met afspelen, wordt het afspelen hervat vanaf het begin van de geselecteerde track.

Vragen en antwoorden

• Waarom kan ik geen SACD-audio via de digitale uitgangen horen? SACD-audio is alleen beschikbaar via de analoge uitgangen. Het gaat hier niet om een defect.

Andere afspeelfuncties

Met de volgende functies kunt u de afspeelvolgorde aanpassen. Houd er rekening mee dat deze functies niet beschikbaar zijn voor gegevensschijven (met WMA/MP3-bestanden).

Herhaalde weergave gebruiken

Er zijn twee opties voor herhaalde weergave beschikbaar tijdens het afspelen.

- Druk tijdens het afspelen op REPEAT om een modus voor herhaalde weergave te selecteren.

Kies uit de opties voor het herhalen van 1 track (REPEAT licht op in het display), het herhalen van alle tracks (ALL REPEAT licht op in het display) of niet herhalen.

- Tevens is het mogelijk om de optie voor het herhalen van 'alle' tracks te gebruiken in combinatie met programmaweergave (zie Een programmalijst samenstellen hieronder).

Willekeurige weergave gebruiken

Gebruik de functie voor willekeurige weergave om tracks in willekeurige volgorde weer te geven. U kunt de optie voor willekeurige weergave instellen wanneer een schijf wordt afgespeeld of is stopgezet. ^1

- Druk op RANDOM om willekeurige weergave te starten.

De willekeurige weergave blijft actief (RANDOM wordt weergegeven in het display) totdat u op ■ (of nogmaals op RANDOM) drukt om deze functie te annuleren.

Tip

- Gebruik de volgende toetsen tijdens willekeurige weergave:

Toets	Functie
▶▶I	Hiermee selecteert u willekeurig een nieuwe track.
◀◀	Hiermee gaat u terug naar het begin van de huidige track.

Een programmalijst samenstellen

Met deze functie kunt u de afspeelvolgorde programmeren van tracks op een schijf. ^2

1 Druk, terwijl de schijf is gestopt, op PROGRAM.
2 Gebruik de cijfertoetsen en ENTER om een track te selecteren voor de huidige stap in de programmalijst.

Als u per ongeluk de verkeerde track invoert, kunt u op CLEAR drukken om deze te verwijderen.

3 Herhaal stap 2 om een programmalijst samen te stellen.

Een programmalijst kan maximaal 24 tracks bevatten.

4 U kunt de programmalijst afspelen door op ▶ (afspelen) te drukken.

De programmaweergave blijft actief (PGM wordt weergegeven in het display) totdat u het afspelen stopt (druk op ▶ (afspelen) nadat u op

■ (stoppen) hebt gedrukt om de normale weergave te starten).

• Druk op PROGRAM en vervolgens op ▶ (afspelen) om de programmaweergave opnieuw te starten.
• U kunt extra tracks aan de programmalijst toevoegen door stappen 1 en 2 te herhalen.
• Als de schijf is gestopt, drukt u op PROGRAM en vervolgens op CLEAR om telkens één track (vanaf het einde van de lijst) te wissen, of simpelweg op CLEAR om alle tracks te wissen.

Opmerking

1 U kunt willekeurig afspelen niet gebruiken in combinatie met programmaweergave.
2 U kunt geen pauzes programmeren of geprogrammeerde weergave in combinatie met willekeurige weergave of met herhaalde weergave van 1 track.

Hoofdstuk 5

Overige instellingen en functies

Luisteren naar Pure Audio

Dit apparaat is specifiek ontworpen om u een zo getrouw mogelijke weergave van opgenomen audio te bieden. Als de functie Pure Audio is geselecteerd, wordt het display op het voorpaneel uitgeschakeld en worden de digitale uitgangen gedeactiveerd, zodat u kunt genieten van de pure geluidsbron.

- Druk op PURE AUDIO om de functie Audio in of uit te schakelen.

De PURE AUDIO-indicator op het voorpaneel licht op om aan te geven dat de functie Pure Audio is ingeschakeld.

De SACD/CD gebruiken

Hybride SACD-schijven bevatten een conventionele CD-laag plus een SACD-laag met hoge resolutie, waardoor het noodzakelijk is aan te geven voor de speler naar welke laag u wilt luisteren. Gebruik de SACD/CD om dit te doen. ^1

- Als de schijf is gestopt, drukt u op SACD/CD om over te schakelen tussen het CD-gedeelte en het SACD-gedeelte van een hybride schijf.

Legato Link Pro gebruiken

Hoewel CD's fantastisch klinken, gaan belangrijke muzikale accenten en nuances boven 20 kHz verloren in het digitale opnameproces. Deze signalen bevatten belangrijke aanwijzingen over de muzikale structuur en vorm die een live muziekevenementen kenmerken. In het conversiesysteem Legato Link Pro van Pioneer wordt gebruikgemaakt van psychoakoestische verwerking om de ontbrekende dynamieken bij hoge frequenties te herstellen zodat alle nuances en details van het oorspronkelijke optreden volledig worden weergegeven.

- Druk op LEGATO LINK om conversie via Legato Link Pro in of uit te schakelen.

De LEGATO licht op in het display om aan te geven dat conversie via Legato Link Pro is ingeschakeld.

Het licht in het display dimmen

U kunt kiezen uit drie helderheidsinstellingen voor het display op het voorpaneel.

- Druk op DIMMER om over te schakelen tussen de helderheidsinstellingen voor het display.

Kies tussen licht, donker of uitgeschakelde achtergrondverlichting.

Schijfinformatie weergeven

Verschillende gegevens over de track, zoals de verstreken en resterende afspeeltijd, kunnen tijdens het afspelen van een schijf worden weergegeven. ^2

- U kunt schakelen tussen de weergegeven informatie door herhaaldelijk op TIME te drukken.

Opmerking

1 Houd er rekening mee dat deze speler geen meerkanaals SACD-schijven ondersteunt.
2 Bij gegevensschijven worden de namen van MP3/WMA-bestanden weergegeven (maximaal acht tekens). Houd er rekening mee dat sommige tekens mogelijk niet correct worden weergegeven.

Hoofdstuk 6

Extra informatie

Hints voor de opstelling van de speler

Wij willen graag dat u jarenlang plezier zult hebben van dit apparaat. Let daarom op het volgende wanneer u een geschikte plaats voor het apparaat uitzoekt:

U moet de speler...

• In een goed geventileerde kamer gebruiken.
• Op een stevige, vlakke ondergrond, zoals een tafel, plank of stereomeubel, zetten.

U mag de speler niet...

• Gebruiken op een plaats waar deze blootgesteld staat aan hoge temperaturen of vocht, dus niet bij radiatoren of andere apparaten die warmte afgeven.
• Op de vensterbank of op een andere plaats zetten waar deze aan direct zonlicht blootgesteld staat.
• In een extreem stoffige of vochtige omgeving gebruiken.
• Direct boven op een versterker plaatsen, of op andere componenten van uw stereo-installatie die warm worden tijdens gebruik.
• Vlakbij een televisie of monitor gebruiken, omdat dit storing kan veroorzaken, vooral wanneer de televisie een binnenantenne heeft.
• In een keuken of andere kamer gebruiken waar deze misschien blootgesteld wordt aan rook of stoom.
• Op een dik kleed of tapijt zetten en ook niet met een doek bedekken, omdat dit een goede ventilatie van het apparaat verhindert.
• Op een onstabiel oppervlak plaatsen of op een oppervlak waar niet alle vier de voetjes van het apparaat op kunnen rusten.

Onderhoud van uw speler en de schijven

Algemeen

Houd de schijf bij de rand vast, of bij het gaatje in het midden en de rand.

Wanneer u een schijf niet gebruikt, doe deze dan terug in het doosje en zet dit rechtop. Laat schijven niet liggen op plaatsen waar het erg koud, vochtig of heet is (ook niet in direct zonlicht).

Plak geen papier of stickers op de schijven. Schrijf er ook niet met een potlood, balpen of ander scherp schrijfinstrument op.

Gebruik geen zelfklevende dislabels op de schijven want de schijf kan hierdoor tijdens het afspelen, enigzins kromtrekken met vervorming in het geluid tot gevolg.

Beschadigde schijven en schijven met een afwijkende vorm

Gebruik geen gebarsten, kromgetrokken of anderszins beschadigde schijven want deze kunnen schade aan de speler veroorzaken.

Deze speler is uitsluitend ontworpen voor gebruik met conventionele, geheel ronde schijven. Gebruik geen schijven met een afwijkende vorm. Pioneer kan niet aansprakelijk worden gesteld voor eventuele defecten als gevolg van het gebruik van schijven met een afwijkende vorm.

De schijven reinigen

Vingerafdrukken en vuil op de schijven kunnen de weergaveprestatie beïnvloeden. Gebruik een zachte, droge doek en veeg voorzichtig vanuit het midden naar de buitenrand van de schijf, zoals hieronder is aangegeven.

Gebruik, indien nodig, een met alcohol bevochtigde doek of een in de winkel verkrijgbare CD/DVD-reinigingskit om een schijf grondig schoon te maken. Gebruik nooit wasbenzine, witte spiritus of andere schoonmaakmiddelen, inclusief reinigingsproducten voor grammofoonplaten.

De buitenkant van de speler reinigen

Haal de stekker van de speler uit het stopcontact voordat u de speler reinigt.

Gebruik een droog doekje om stof en vuil af te nemen. Als de buitenkant van de speler erg vuil is geworden, kunt u de speler afnemen met een doekje bevochtigd met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is. Wring het doekje goed uit. Droog de speler hierna met een droge doek af.

Gebruik geen meubelwas of -reinigers. Gebruik nooit witte spiritus, wasbenzine of insectenbestrijdingsmiddelen of andere chemische stoffen op of in de buurt van deze speler.

Als u kant-en-klare reinigingsdoekjes gebruikt die zijn geïmpregneerd met chemische stoffen dient u de instructies op de verpakking zorgvuldig vóór het gebruik door te lezen. Deze doekjes kunnen smeervlekken op het oppervlak achterlaten. Eventuele smeervlekken kunnen met een droge doek verwijderd worden.

De lens reinigen

Bij normaal gebruik van de speler zal de lens niet vuil worden, maar mocht de lens om de een of andere reden door stof of vuil niet goed werken, raadpleeg dan uw dichtstbijzijnde officiële servicecentrum van Pioneer. Wij raden het gebruik van in de handel verkrijgbare lensreinigingsmiddelen voor CD-spelers af.

Condensatie

Er kan zich condensvocht in de speler vormen wanneer deze vanuit de kou in een warme ruimte wordt gebracht of als de temperatuur in de kamer snel wordt verhoogd. Hoewel condensvocht de speler niet zal beschadigen, kunnen de prestaties van de speler tijdelijk minder goed zijn. Laat de speler daarom ongeveer een uur wennen aan de hogere temperatuur voordat u hem aanzet.

De speler verplaatsen

Als u de speler moet verplaatsen, zet u het apparaat eerst op standby (door op CD PLAYER ⏻ op de afstandsbediening te drukken) en koppelt u vervolgens het netsnoer los. Tijdens weergave mag u het apparaat nooit optillen of verplaatsen omdat schijven zeer snel ronddraaien en beschadigd kunnen raken.

Voorzichtig wanneer de discspeler staat opgesteld in een audiorek met een glazen deurtje

Druk niet op de ▲OPEN/CLOSE toets van de afstandsbediening om de disc-lade te openen terwijl het glazen deurtje gesloten is. Wanneer het deurtje het uitschuiven van de disc-lade tegenhoudt, kan de discspeler defect raken.

Storingen verhelpen

Een verkeerde bediening is vaak de oorzaak van een storing of foutieve werking. Als u denkt dat het apparaat niet juist functioneert, doorloopt u eerst de onderstaande lijst. Soms kan de storing worden veroorzaakt door een andere component. Controleer daarom ook de andere componenten en elektrische apparatuur die wordt gebruikt. Als u het probleem niet kunt verhelpen aan de hand van de gegeven maatregelen, dient u contact op te nemen met uw dichtstbijzijnde officiële servicecentrum van Pioneer of met uw vakhandelaar om het apparaat te laten repareren.

Probleem	Maatregelen
De schijf kan niet worden afgespeeld of de schijf komt meteen weer uit het apparaat nadat deze geplaatst is.	• Controleer of er geen stof en vuil op de schijf is en de schijf niet beschadigd is (pagina 15).• Controleer Ondersteunde typen schijven en mediaformaten op pagina 7 om te bepalen of de schijf compatibel is met deze speler.• Controleer of de schijf met de labelkant naar boven is geplaatst en juist in de uitsparing van de schijflade is gelegd.• Er is condensatie in de speler: Laat het condensvocht opdrogen voordat u de speler gebruikt. Gebruik het apparaat niet in de buurt van een airco.
De afstandsbediening werkt niet.	• De afstandsbediening is te ver van de speler verwijderd of de afstandsbediening wordt onder een te grote hoek naar de sensor voor de afstandsbediening gericht: Gebruik de afstandsbediening binnen het bedieningsbereik (pagina 11).• Als u probeert het apparaat in te schakelen via de afstandsbediening, controleert u eerst of de knop POWER op het voorpaneel is ingeschakeld.• De batterij is leeg: Vervang de batterij (pagina 6).
Geen geluid of het geluid is vervormd.	• Controleer of de schijf niet is beschadigd en of deze geen vuil of stof bevat (pagina 15).• Controleer of alle stekkers stevig in de aansluitbussen zitten.• Controleer of er geen stof, oxide, enz. op de stekkers en aansluitbussen zit en maak deze onderdelen indien nodig schoon. Controleer ook de kabels op beschadiging.• Controleer of de uitgangsaansluiting van de speler niet is verbonden met de phono (platenspeler) ingang van de versterker.• Controleer de instellingen op uw versterker/receiver (volume, ingangsfunctie, luidsprekerinstellingen, enz.).
De analoge audio is in orde, maar er schijnt geen digitaal audiosignaal te zijn.	• Controleer of de functie Pure Audio is uitgeschakeld (pagina 14).• SACD’s leveren geen digitale audio-uitvoer. Het signaal wordt weergegeven via de analoge audio-uitgangen van de speler.
Er is een hoorbaar verschil in volume bij het afspelen van een SACD en een CD.	• Dit komt door het verschil in audioformaat en duidt niet op een defect.
Meerkanaals audio kan niet worden afgespeeld.	• Deze speler ondersteunt geen meerkanaals audio.
De instellingen zijn gewist.	• Als het apparaat meer dan 30 dagen uitgeschakeld is geweest (via de knop POWER op het voorpaneel) worden alle instellingen gewist.

Opmerking

- Statische elektriciteit of andere externe invloeden kunnen een foutieve werking van het apparaat veroorzaken. Haal in dit geval even de stekker uit het stopcontact. Gewoonlijk zal het apparaat daarna weer normaal werken. Mocht dit het probleem niet verhelpen, neem dan contact op met het dichtstbijzijnde servicecentrum van Pioneer.

Woordenlijst

Analoge audio	Directe weergave van geluid door een elektrisch signaal. Zie ook Digitale audio.
Digitale audio	Indirecte weergave van geluid door getallen. Zie ook Bemonsteringsfrequentie en Analoge audio.
DRM	De DRM (Digital Rights Management) kopieerbeveiliging is een technologie die ontwikkeld is om ongeoorloofd kopiëren te voorkomen door beperking van weergave enz. van gecomprimeerde geluidsbestanden op andere apparaten dan de PC (of andere opnameapparatuur) die gebruikt werd om het materiaal op te nemen. Zie voor nadere bijzonderheden de handleidingen of helpbestanden van uw PC en/of software.
Bestands-extensie	Een code die aan het einde van een bestandsnaam wordt toegevoegd en het bestandstype aanduidt. Zo geeft “.mp3” aan dat het om een MP3-bestand gaat.
ISO 9660-formaat	Dit is de internationale norm voor het volume en de bestandsstructuur van CD-ROM’s.
MP3	MP3 (MPEG1 audiolaag 3) is een gecomprimeerd stereo audiobestandsformaat. U kunt de bestanden herkennen aan hun bestandsextensie “.mp3”.
PCM (Pulse Code Modulation)	Het digitale audiocoderingsysteem dat op CD’s wordt gebruikt. Biedt een goede kwaliteit, maar vergt een grote hoeveelheid gegevens in vergelijking met gecomprimeerde audioformaten. Zie ook Digitale audio.
Bemonsterings-frequentie	Het aantal keren per seconde dat het geluidssignaal wordt gemeten om te worden omgezet naar digitale audiogegevens. Hoe hoger deze waarde, hoe beter de geluidskwaliteit. Bij CD’s is de bemonsteringsfrequentie 44,1 kHz; bij DVD’s kan deze waarde tot 96 kHz zijn. Zie ook Digitale audio.
WMA	Zie Info over WMA op pagina 7.

Super Audio CD (SACD)

Super Audio CD is een audioschijfformaat van zeer hoge kwaliteit waarop zowel stereo en meerkanaals audio met een hoge bemonsteringsfrequentie, als conventionele CD-audio kan worden opgeslagen.

Technische gegevens

Algemeen

Systeem .... Super-Audio CD-speler

Stroomvoorziening

AC 220 V t/m 230 V, 50 Hz/60 Hz

Stroomverbruik .....22 W

Stroomverbruik (standby) 0,4 W

Gewicht....4,5 kg

Afmetingen

..... 420 mm (B) x 100 mm (H) x 340 mm (D)

Bedrijfstemperatuur ..... +5 °C t/m +35 °C

Relatieve luchtvochtigheid .....5 % t/m 85 %

(geen condensatie)

Audio-uitgang (1 stereopaar)

Uitgangsniveau ..... Tijdens audio-uitvoer

Aansluitingen....RCA-tulpstekkerbussen

Kenmerken digitale audio

Frequentiebereik .....4 Hz t/m 50 kHz (SACD)

4 Hz t/m 20 kHz (CD)

Signaal-ruisverhouding:

CD 118 dB

SACD 110 dB

Dynamisch bereik:

CD 99 dB

SACD 108 dB

Coaxiale digitale uitgang.... RCA-tulpstekkerbus

Optische digitale uitgang

Optische digitale aansluiting

Accessoires

Afstandsbediening 1

AAA/IEC R03 droge celbatterijen....2

RCA audiokabel (rode/witte stekkers) ..... 1

- De technische gegevens en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.

IMPORTANTE
