GEBRUIKSAANWIJZING PDK-TS04 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksaaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installation ondervindt.
• Pioneer is Niet verantwoordelijk voor schade veroorzaakt door onjuiste installmentie, onjuist gebruik, wijzigingen of naturuRRampen.

Inhoud

Waarschuwingen 44
Controleer de meegeleverde onderdelen 45
Monteren van de Staander 46
Bevestiging van de Plasma-Display 47
Installeren van het Product op een Rek, etc. 48
Voorbereiding van de kabels 49
Zorg ervoor dat het apparaat Niet omvalt 50
De plasma-display loskoppelen van de staander 50
Technische gegevens 51
Schema van afmetingen 51

Waarschuwing

Dit symbol geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een tafelstaander die special is ontworpen voor de plasma-displays van Pioneer (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD).

Let wel dat de staander Niet is bedoeld voor gebruik met andere apparatuur. Neem s.v.p. contact op met het verkooppunt waar u deze staander heeft gekocht voor meer informatie.

Het product mag Niet op een andere dan de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortbestemde plasma-display worden gebruikt, noch mag de staandersworden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installmentie is zeer gevaarlijk odomat de staander kan omvallen of een ander ongeval kan voroorzaken.

Plaats van installmentie

• Kies een plaat's die stevig genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat de staander op een vlak en stabel oppervlak worden geplaatst en zorg er tevens bij de installmentiek voor dat het gewicht gelijkmatig worden verdeld.
• Installer de staander Niet buiten, bij een warme bron of in de buurt van het strand.
• Installeer de staander Niet waar hij bloataat aan trillingen of schokken.

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de waarvoort bestemdeplaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geinstalleer, waar de staander Niet was geinstalleer volgens instructies.
• De display dient algid door twee of moer mensen te worden geinstalleerd om er zeker van te zich dat hij veilig worden geplaatst.
• Koppel voorafgaande aan installment de display en randapparatuur los van de netspanning, en verwijderervolgens de netstekker uit het stopcontact.

Dit product draait 10^ aar links enaar rechts.

Plaats geen objcten binnen het rotatiebereik van dit product en de plasma-display. Installeer het product zodanig dat hetijdens normala gebruik Niet uit het rek of een andere plaats waar het is geinstalleerd uitsteekt... Indien dit Niet in acht worden genomen, hunnen ongevallen zoals het breken of omvallen van de apparatuur zich voordoen (zie blz. 48).

Voorkom ongevalten veroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodat de staander Niet omvalt (zie blz. 50).

Controleer de meegeleverde onderdelen

Controleer voorafgaande aan montage en installmente of u alle meegeleverde onderdelen hebts ontvangen.

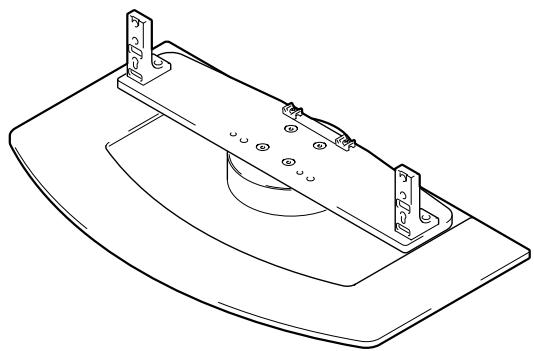

Tafelstaander x 1

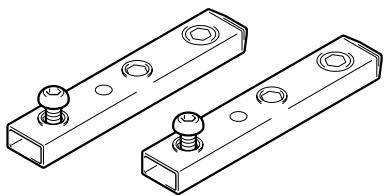

- Steunkolommen S x 2 [korte kolommen]

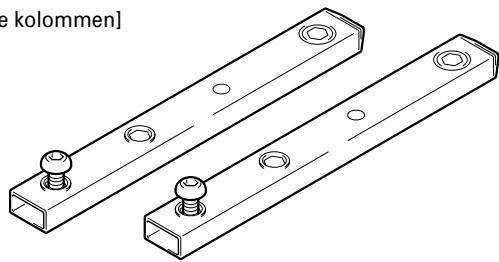

- Steunkolommen L x 2 [lange kolommen]

- Afstaandersblokjes x 2

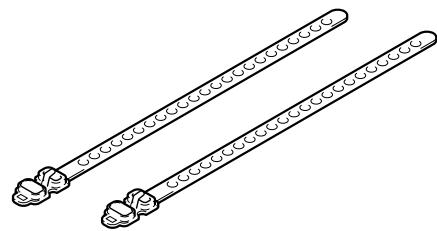

- Kabelbinders x 2

- Montageschroeven ① (M8 x 20 mm: silverkleurig) x 2 [Voor het vastzetten van de steunkolommen en de tafelbladstaander]
- Montageschroeven ② (M8× 30mm;zwart)× 2

- Montageschroeven ③ (M8 x 40 mm: zwart) x 2

- Zeskantsleutel x 1 (Afmeting diagonal: 5mm )

- Gebruiksaanwijizing (dit document) x 1

Let op

• Monteer de staander op een vlakke tafel, etc.
• Voeg twee schroeven verticaal in de gaten en draai ze nicht steviger vast dan nodig.

Wijze van monteren

1 Kies de steunkolommen die moeten worden aangebracht.

Kies de steunkolommen overeenkomstig het soort plasmadisplay dat u heeft gekocht en de speakerinstelleningen, en houd er rekening mee dat slechts een van de twee types beschikbare steunkolommen mag worden gebruikt.

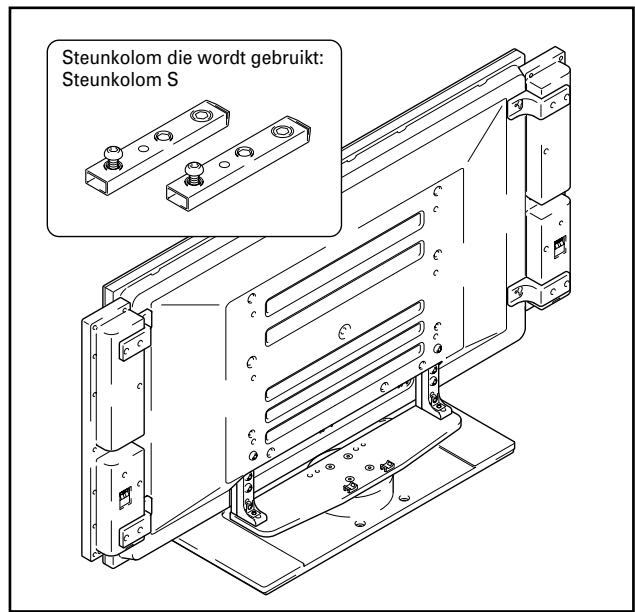

Bij de montage van de speakers aan elke zichde van de plasma-display [Steunkolom die worden gebruikt: steunkolom S]

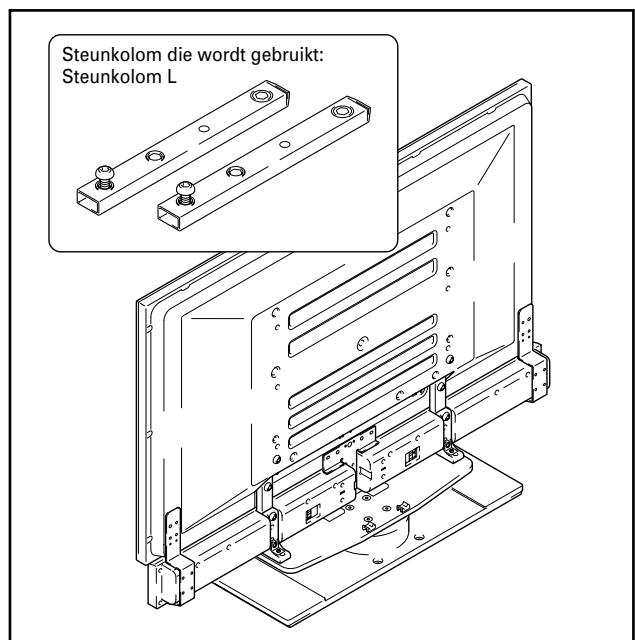

Bij montage van de speakers aan het onderste gedeelte van de plasma-display [Steunkolom die worden gebruikt: steunkolom L]

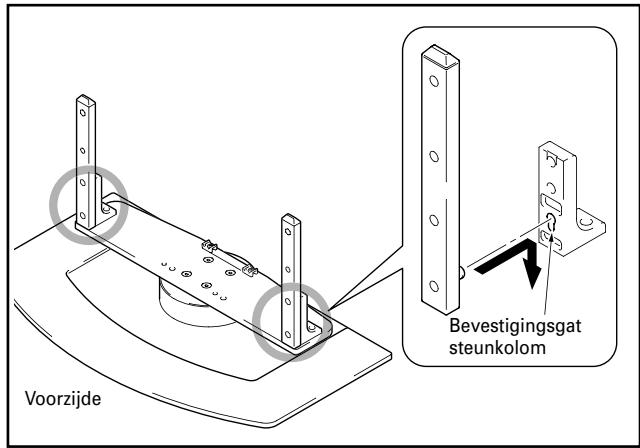

2 Bevestiging van de steunkolommen aan de staander.

Voeg de kop van de schroef in de steunkolom in het gat voor de steunkolom in de staander, en LAST hem verrolgensaar beneden glijden.

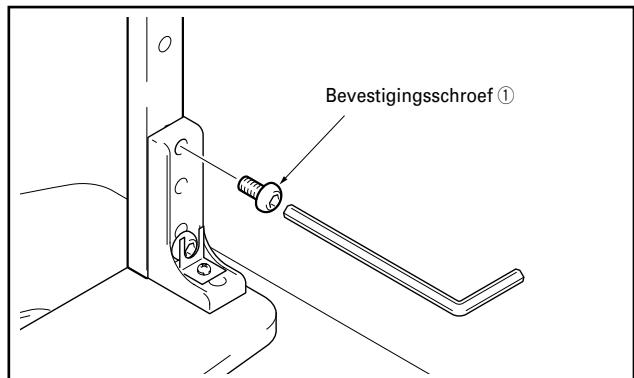

3 Bevestig de steunkolom aan de staander met bevestigingschroeven ① aan de linker- en rechtzerijde van de staander.

Gebruik de bijgeleverde zeskantsleutel om de schroef verticaal vast te zetten in het bovenste gat aan dechterzijde.

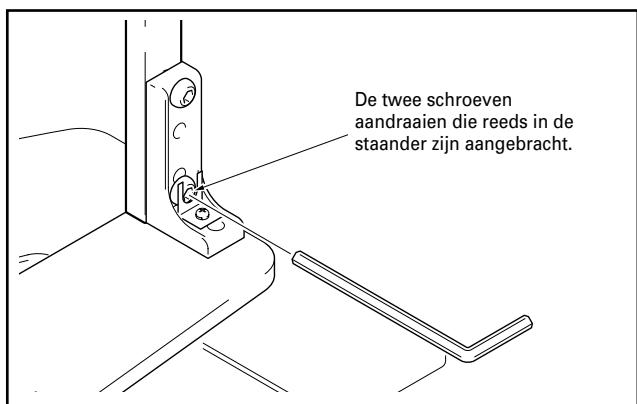

4 Schroef de twee schroeven, die nog nicht geheel in de staander zijn vastgeschroefd, stevig aan de linker- en rechtzerijde van de staander vast.

Gebruik de bijgeleverde zeskantsleutel om de bevestigingschroeven, die nog Niet geheel in de staander zijn vastgeschroef, aan de linker- enrechtzerijde van de staander stevig vast tezetten.

5 Zorg ervoor dat de bevestigde schroef stevig is aangedraaid.

Bevestiging van de Plasma-Display

Waarschuwing

De plasma-display van 50 inch weegt onceveer 40kg het model van 43 inch onceveer 30kg ; ze zichen nicht diep en zichen daardoor onstabel. Zorg er.daarom voor dat tenminste twee Personen de display monteren en installereren.

Let op

• Zorg ervoor dat de plasma-display op een vlakkeplaats worden geinstalleerd.

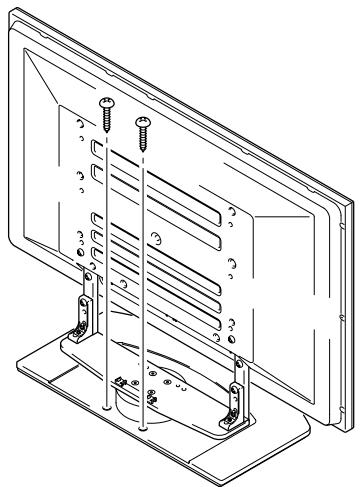

• Voeg de schroeven verticaal in de gaten en draai ze nicht steviger vast dan nodig.
• Zorg ervoor dat de steunkolommen veilig worden geinstalleerd overeenkomstig het type plasma-display dat u heeft gekocht en de speakerinstellungen zoals omschreiben in Monteren van de Staander.

Bevestigingsmethode

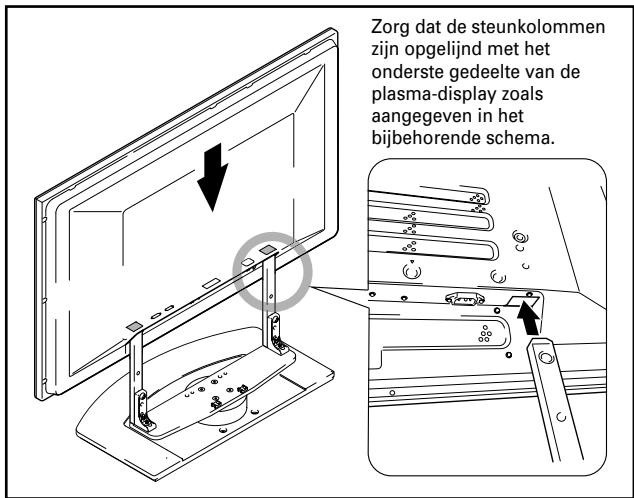

1 Bevestig de plasma-display aan de staander.

Bevestig de steunkolommen van de staander in de sleuven in het midden van het onderste gedeelte van de plasma-display, en voeg ze cervolgens langzaam enrechtstreeks in de sleuven. Zorg ervoor dat de steunkolommen van de staander Niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

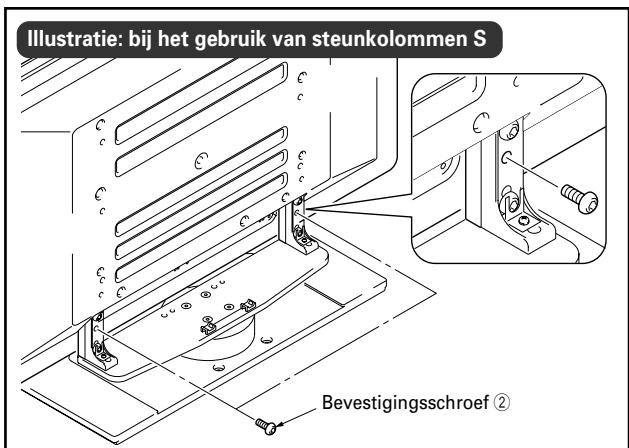

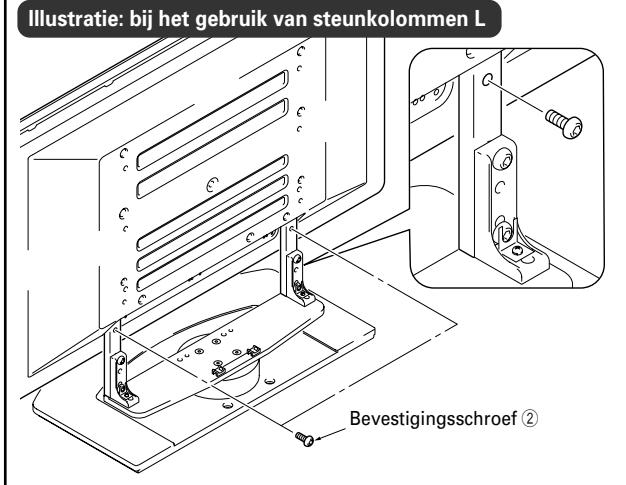

2 Het vastzetten van de plasma-display met bevestigingsschroeven ②

Schroef deze stevig vast met gebruik van de bijgeleverde zeskantsleutel.

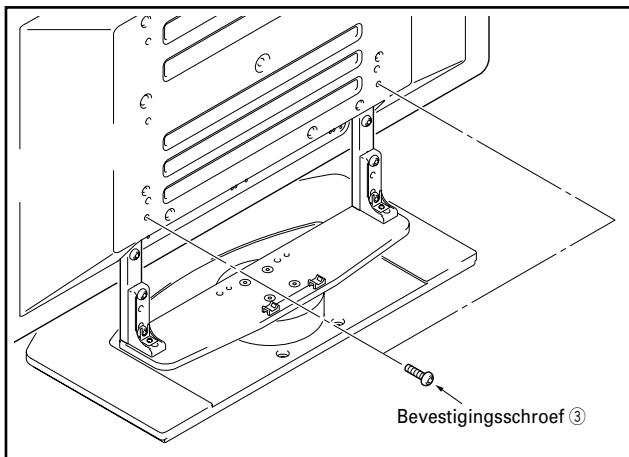

3 Het vastzetten van de plasma-display met bevestigingschroeven ③

Schroef deze stevig vast met de bijgeleverde zeskantsleutel.

Alleen wanner de speakers aan het onderste gedeelte van de plasma-display worden bevestigd

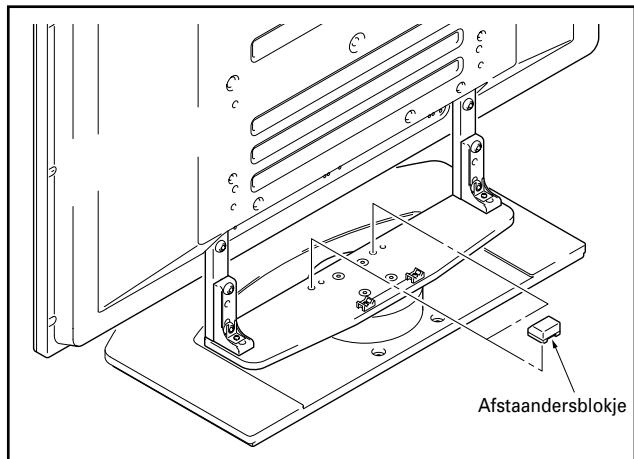

4 Invoegen van afstaandersblokjes

Voeg de afstaandersblokjes in de gaten op het roterend vlak van de staander.

5 Bevestiging van de speakers.

Zie de gebruiksaanwijzing van de speaker voor de wijze van monteren.

Installeren van het Product op een Rek, etc.

Neem de volgende voorzorgsmaatregelen in acht bij het verplaatsen of installereren van dit product met een plasma-display in eenrek of andere omkasting.

Voorzorgsmaatregelen bij verplaatsing

Waarschuwing

Verwijder voorafgaande aan verplaatsing eerst de speakers en cervolgens de plasma-display van de staander wanneer het product over een afstand van meer dan enkele meters worden verplaatst, en verplaats de speakers, plasma-display en de staander afzonderlijk.

Voorzorgsmaatregelen bij installmentie in eenrek of andere omkasting

Waarschuwing

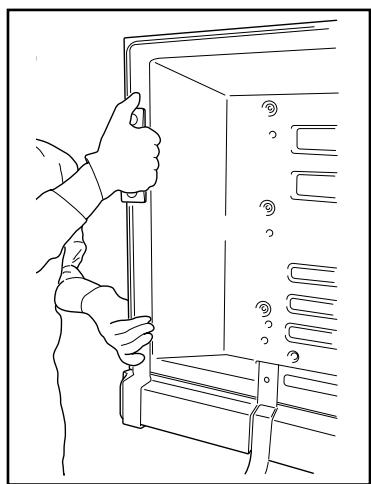

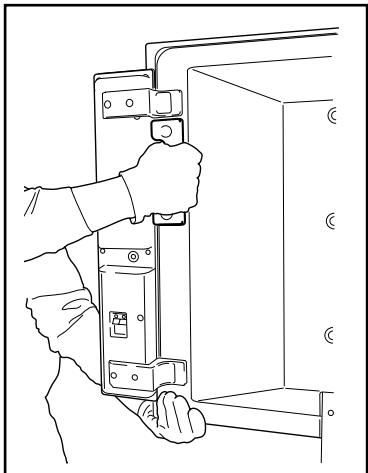

Houd de plasma-display bij installmentie in een rek of andere omkasting bij de handvaten vast die zich aan dechterzijde en de onderkant van de plasma-display bevinden. Indien u de plasma-display bij de speakers vasthoudt+kennen deze beschadigd raken of verrormen.

Bij het installereren van speakers aan beiden zichden van de plasmadisplay

Houd de plasma-display bij de handvaten en aan de onderzijde vast.

Bij het installereren van de speakers aan het onderste gedeelte van de plasmadisplay

Houd de plasma-display bij de handvaten en aan de onderzijde vast.

Voorzorgsmaatregelen voor installmentie

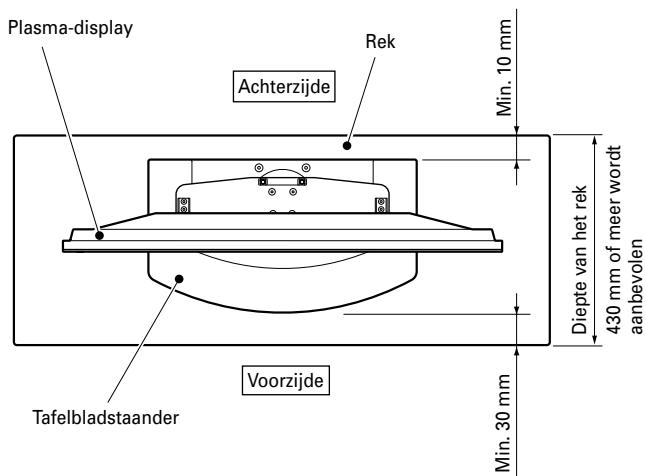

Zorg ervoor dat u aan de voorzijde en achechterzijde van de tafelbladstaander minimaal zoveel ruimte heeft als in de figuur hieronder aangegeven.

Wanneer een rek worden gezrukt waarvoord bovengenoemderuimte Niet kan worden vrijgemaakt, dient het rek zo zichmogelijk bij de muur te worden geplaatst, om zoveel möglichruimte aan de voorzijde te creeren.

Waarschuwing

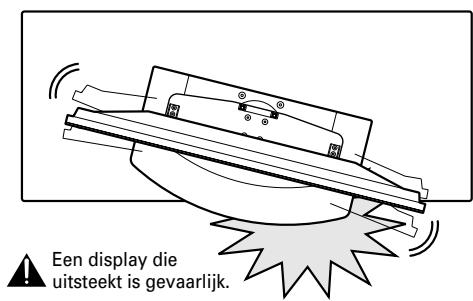

• Indien de staander uit het rek uitsteekt kan dit ongevalten verroorzaken, en kan het apparaat breken of omvallen.
• Zorg er bij het draaien voor dat de display Niet tegen een muur of andere objecten aanstoot.

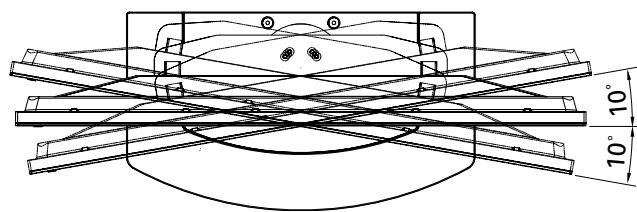

Draaihoek

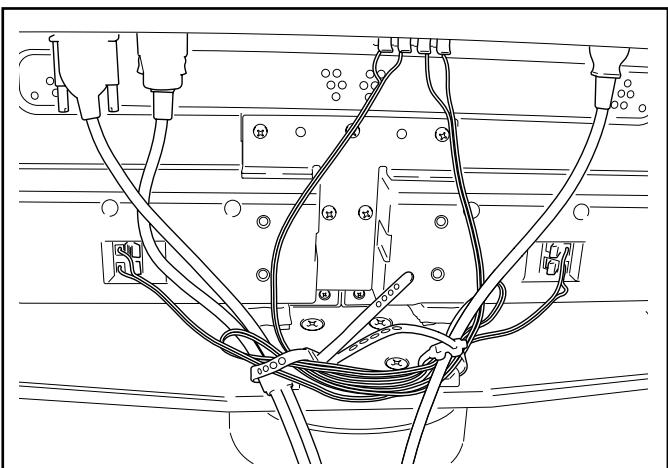

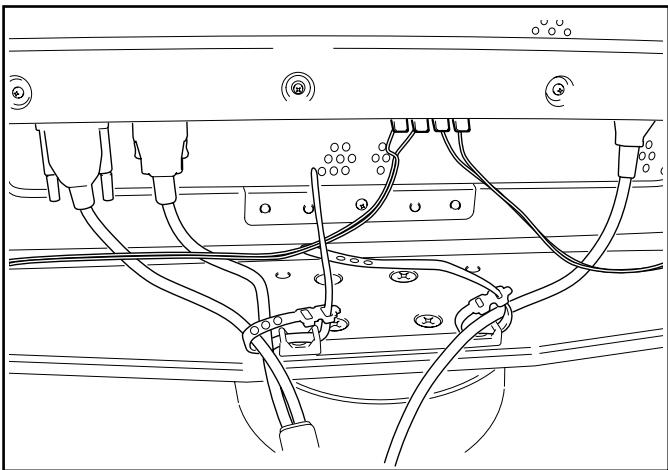

Voorbereiding van de kabels

Gebruik de bijgeleverde kabelbinders om de kabels vast te binden.

Let op

Zorg ervoor dat er geen kracht op de kabels worden uitgeoefend.

Bij het installereren van de speakers aan elke zichde van de plasma-display

Bij het installereren van de speakers aan het onderste gedeelte van de plasma-display

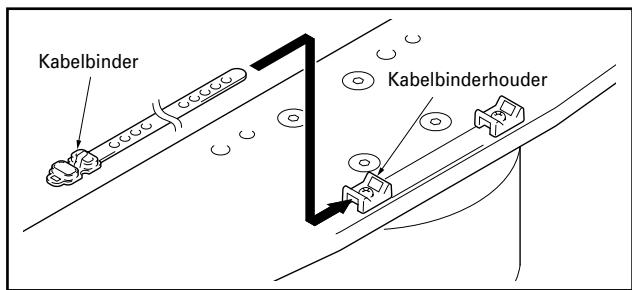

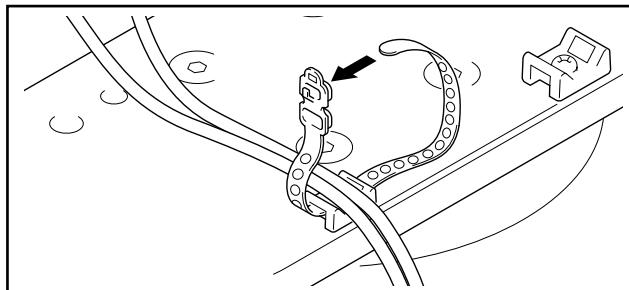

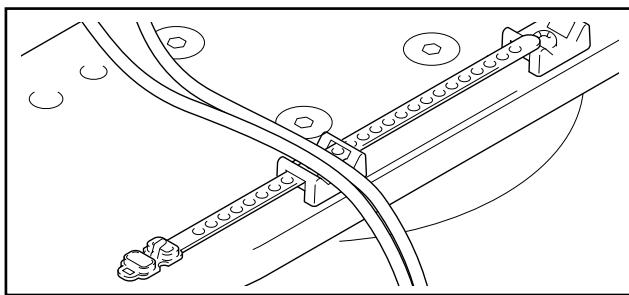

Kabelbinders gebruiken

1 Een kabelbinder door de kabelbinderhouder leiden aan de bovenzijde van het roterend vlak van de staander.

2 Het bijeen binden van kabels en plaatsing waarvan op de kabelbinder.

3 De kabelbinder door het gat aan het uiteinde van de kabelbinder leiden.

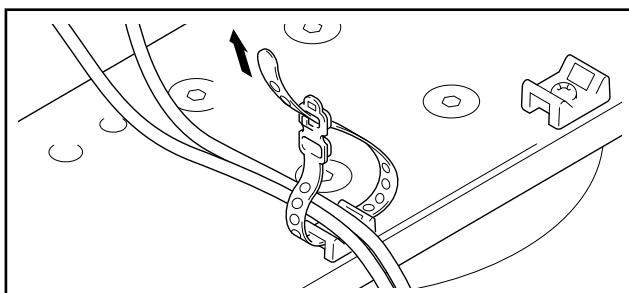

4 Aan het uiteinde van de kabelbinder trekken om de kabels vast te zetten.

Verwijden van de kabelbinder

Wanneer het vastbezette gedeelte uithet kabelbindergat worden verwijderd,dan zit het los.

Zorg ervoor dat het apparaat Niet omvalt

Nadat de staander is geinstalleerd, dient u zodanige maatregelen te nemen dat de staander Niet omvalt.

Het stabelplaatsen van de staander op de grond

Plaats het apparaat stabel op de grond zoals in het schemaaangegeven met in de winkel verkrijgbare schroeven.

Let op

Voor het stabel plaatsen van het apparaat op de grond要去en schroeven met een nominale diameter van 6 en een lenghte van min. 20mm worden gezruikt.

Draaihoek: zonder speakers

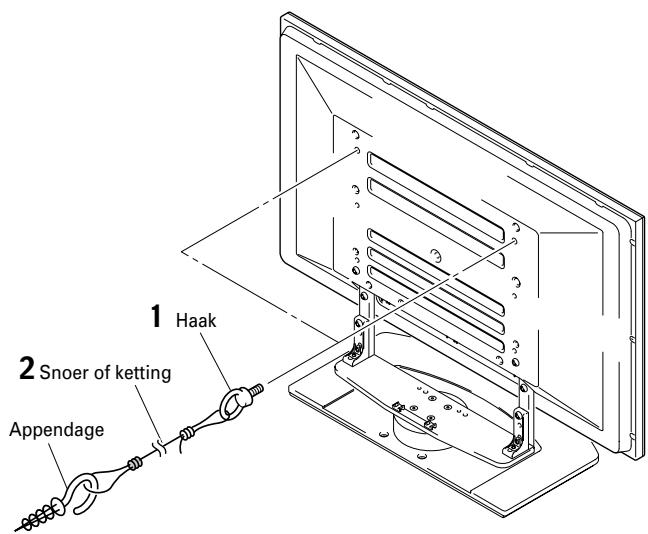

Een muur gebruiken voor een stabieleplaatsing

(Model met display van 43 inch in de figuur)

1 Bevestiging van boute (haken) om te voorkomen dat de plasma-display omvalt.
2 Sterke snoeren of kettingen gebruiken om de display stevig aan een muur, kolom of ander stevig element teplaatsen.

• Voer dit uit aan zowel de linker- als aan de rechtzerzijde.
• De lenghte van het snoer of de ketting dient zo lang te zijn dat de staander vrij kan draaien.

Let op

Gebruik haken, touwen, kettingen en appendages die in de winkel verkrijgbaar zich.

Aanbevolen haak: Nominale diameter 8
Length 12 to 15 mm

De plasma-display loskoppelen van de staander

Caution

Wanneer de plasma-display van de staander worden verwijderd, neem dan de hierna omschreiben procedure in acht ter voorkoming van ongevallen.

1 Maak eerst ruimte vrij op een vlakke grond etc. waar de plasma-display vlak op kan liggen en bedek het oppervlak met een laken of ander materiaal om de display te beschermen gegen krassen of andere beschadiging.
2 Verwijder de speakers.

3 Verwijder zoals aangegeven in stap 2 en 3 onder Bevestiging van de Plasma-Display (blz. 47) de zwarte schroeven (4 schroeven).

Let op

De zilverkleurige schroeven moeten nog nicht verwijderd worden. Indien dit wel gebeurt, dan is het möglichk dat de steunkolommen van hunplaats schuiven en omvallen.

4 Houd de plasma-display vast bij de handvaten en aan de onderzijde en til hem verticaal op.
5 Plaats het scherm langzaam op de in stap 1 neergelegde doek.

Technische gegevens

Externalafmetingen 684(W)×351(H)×390(D)mm (Wanneer steunkolommen L worden gebruikt.)

Gewicht 14,0 kg

• Bovenstaande gegevens en uiterlijk können zonder nadere aankondiging ter verbetering van het product worden gewijzigd.

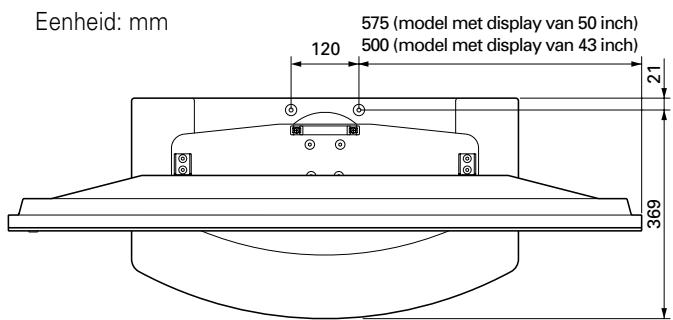

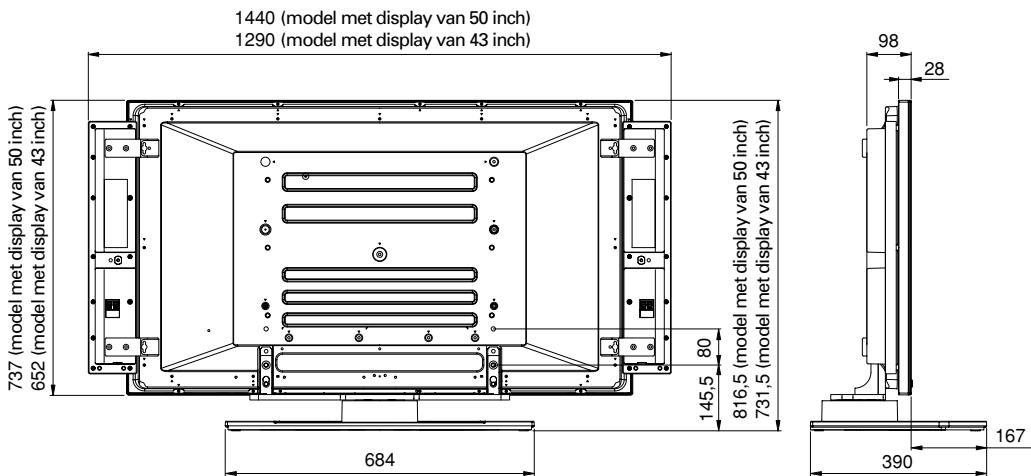

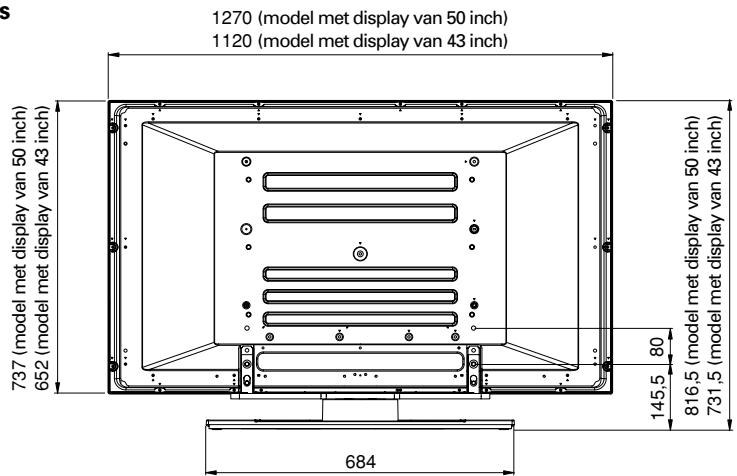

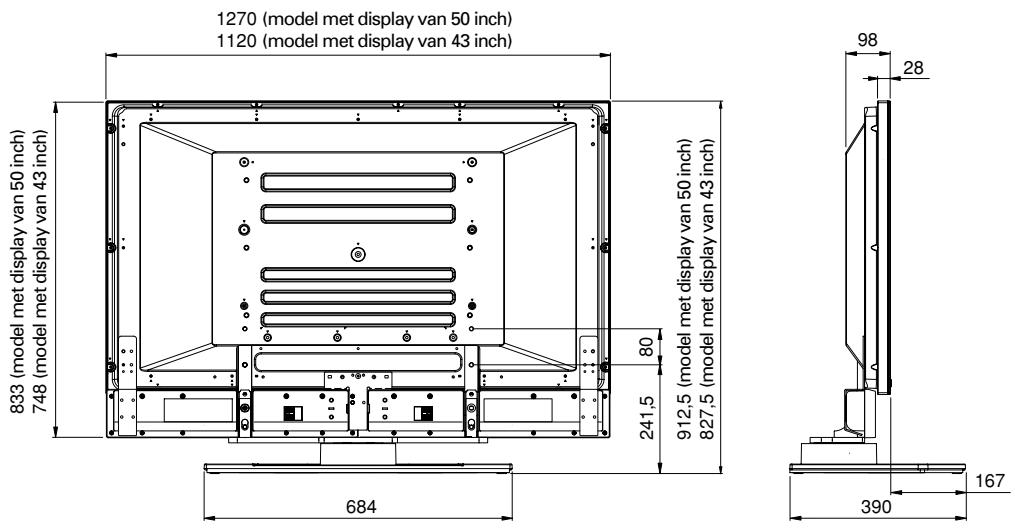

Schema van afmetingen

Eenheid: mm

Bij installmentie van speakers aan elke zijde van de plasma-display

- Wanner de steunkolommen L worden gebruikt is de hoogte 912,5 (model met display van 50 inch) / 827,5 (model met display van 43 inch).

Bij installmentie van speakers aan het onderste gedeelte van de plasma-display

Zonder speakers

- Wanner de steunkolommen L worden gebruikt is de hoogte 912,5 (model met display van 50 inch) / 827,5 (model met display van 43 inch).
